利用Grapher绘制曲线图

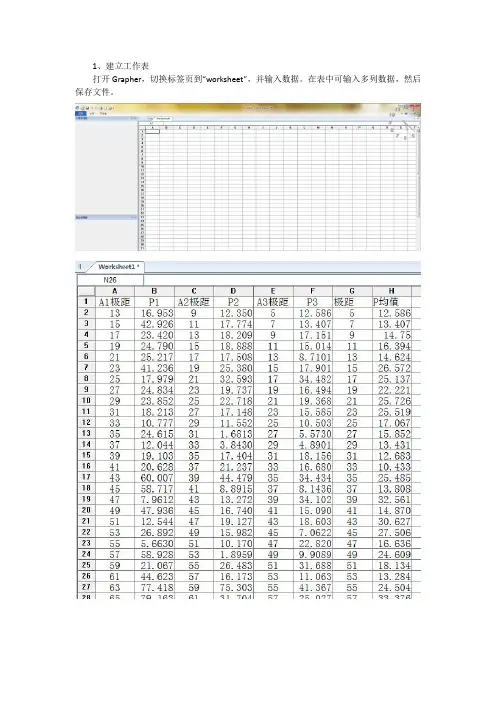

1、建立工作表
打开Grapher，切换标签页到“worksheet”，并输入数据。
在表中可输入多列数据，然后保存文件。
2、绘制曲线图
切换标签页到“plot”，然后选择“图形-基础图-线条图”，并在弹出窗口中选择第一步生成的文件，即可自动生成线条图。
3、更改曲线显示属性
选择“图版1-X轴1”，在属性管理器的“数轴-轴的属性”中更改比例尺为对数，并设置坐标轴长度、极大值和极小值。
选择“图版1-Y轴1”，在属性管理器的“数轴-轴的属性”中更改比例尺为对数，并设置坐标轴长度、极大值和极小值。
选择“图版1-线条/散点图1”，在属性管理器的“线条-颜色”中更改线条颜色。
4、添加更多曲线
复制“图版1-线条/散点图1”，在“图版1“中粘贴并更名为2、3、4。
然后，在属性“图版-图版属性”中依次更改“X列”和“Y列”的数据来源。
生成四条曲线后，按照步骤3的方法更改曲线颜色。
最终曲线如下图所示：。
计算机制图 Grapher(2008-2)
1.工作表 工作表(Worksheet) 工作表 指明用于生成三成图形的数据来源 数据来源。 指明用于生成三成图形的数据来源。 2.图形 图形(Plot)组框 图形 组框 显示了当前图形窗口中所绘制的所有三角图 所有三角图， 显示了当前图形窗口中所绘制的所有三角图， Delete命令按钮删除选中的三角图。 命令按钮删除选中的三角图。 命令按钮删除选中的三角图 3.工作表列 工作表列(Worksheet Columns)组框 工作表列 组框 为绘制的三角图选择数据列 数据列。 为绘制的三角图选择数据列。 X下拉列表：指定绘图 轴所用数据列，即三角 下拉列表： 下拉列表 指定绘图X轴所用数据列， 右端元使用的数据列 使用的数据列。 图右端元使用的数据列。 Y下拉列表：指定绘图 轴所用数据列，即三角 下拉列表： 下拉列表 指定绘图Y轴所用数据列， 顶端元使用的数据列 使用的数据列。 图顶端元使用的数据列。 Z下拉列表：指定绘图 轴所用数据列，即三角 下拉列表： 下拉列表 指定绘图Z轴所用数据列， 左端元使用的数据列 使用的数据列。 图左端元使用的数据列。 组框底部数字表示用于绘图的数据个数 数据个数。 组框底部数字表示用于绘图的数据个数。
据列。 据列。
2．工作表行 ．工作表行(Worksheet Rows)组框：显示选定饼图 组框： 组框 中所有数据的子集。 中所有数据的子集。 首行(FirSt)编辑框：指定从工作表中读入的首行行 编辑框： 首行 编辑框 指定从工作表中读入的首行行 在绘制图形时，该行之前的所有数据将被忽略。 号。在绘制图形时，该行之前的所有数据将被忽略。 扇形区数(Number of slices)：确定绘图的扇形区数。 扇形区数。 扇形区数 ：确定绘图的扇形区数 在饼图中，每一扇形区都代表着工作表中的一行。 都代表着工作表中的一行 在饼图中，每一扇形区都代表着工作表中的一行。

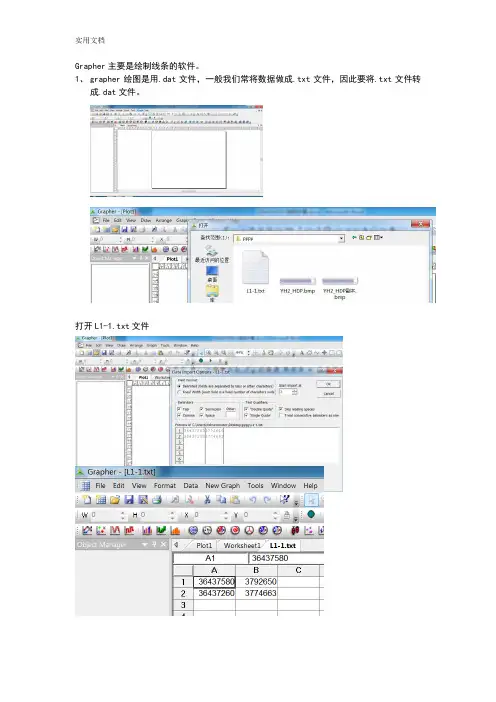

GRAPHER10 制作点线图并进行拟合
Grapher主要是绘制线条的软件。
1、grapher绘图是用.dat文件，一般我们常将数据做成.txt文件，因此要将.txt文件转成.dat文件。
打开L1-1.txt文件点击OK然后选中A/B前两行数据保存成.dat文件点击OK.dat 文件就生成了。
2、 用.dat 文件绘图先打开.dat 文件点击左下方第一个图标(绘制点划线)如果要调整坐标轴时，先选中要调整的坐标轴(双击坐标轴)：坐标轴 ：网格线：刻度线：刻度标记 ；坐标系标签 ；刻度标注：断轴：线的下来菜单信息property：性能 scale：比例 linear:线型length：长度(按自己所要画的比例(1:10000/1:20000修改)x position/y position:表示x,y坐标轴起点可以从-250到250cm position:表示该坐标轴与另一个坐标轴的交点点击出现坐标轴显示控制(最大/最小值)Descending:递减坐标轴标题命名标题可选出现文字编辑对话框文字编辑对话框x/y offset 标注离坐标轴的距离 angle:角度字体字号颜色加粗斜体 字体下方画条线透印显示到一个字符的右上方不透明度特殊字符插入时间日期格式缩放比例背景网格线平行轴主刻度 主刻度 间隔 主刻度线线型 线颜色 线颜色不透明线宽度 副刻度副刻度线属性可选择坐标刻度从大到小或从小到大绘图刻度线主刻度显示位置显示间隔主刻度数字显示长度主刻度不透明度副刻度坐标刻度坐标刻度显示第一个值 坐标刻度显示最后一个值:刻度标记断轴主要标记显示标记 显示标记位置副标记 显示标记标记线不透明度 主标记文本线3、添加坐标轴右击线框出现出现(可选择添加的坐标轴位置)结果4、 调整线条属性 双击线条 点曲线拟合绘图文件选择坐标轴绘图数据选择曲线拟合添加新线/点拟合方式查看拟合方式参数选择好拟合方式点击 OK然后点击可查看拟合曲线的方程5、添加比例尺框住整个图右击图框选择ADD legend(比例尺)6、如何向同一图框内添加点、线、特殊符号(以文件的形式添加(坐标))框住整个图选择Add plot 出现线/散点 步阶图泡泡图长条图浮动柱状图 绘函数图箱须图向量图 其他特殊符号图。
实习Grapher软件熟悉与绘图基本流程（精品）
实习三 Grapher软件熟悉及绘图基本流程1．实习目的Grapher 是美国Golden 软件公司的二维、三维绘图软件包中的二维绘图软件，运行 在 Windows 环境之下，操作容易简便。
该软件可用于绘制各种二维曲线图，一幅图上可以 绘一条或多条曲线，x-y 轴可以是线性或对数坐标，可对离散的数据进行多种方式的拟合，可以说是科学绘图领域应用最广泛的二维绘图软件。
本次实习采用Grapher 8.0版，要求：（1）熟悉Grapher 软件及功能；（2）掌握应用Grapher 软件绘图的基本流程。
2. Grapher 软件基础2．1 文件菜单（File）(1) 建立新文件（New ）: 从【File】菜单中选择【NEW】命令，在弹出的【New】对话框中 选择相应的选项，点击【OK】即可生成指定的新窗口。
【Plot】为新建图形窗口，选择该窗口进行绘图；【Worksheet】为新建数据窗口，进行绘图数据准备；【Template】 为图形文档模板。
（2）打开图形文件（Open）：从【File】菜单执行【Open】命令，在弹出的【打开对话框】中选择驱动器、文件夹和文件名，点击【打开】按钮。
此时可打开一个已经存在的图形文件，如果图形文件中含有用于创建该图形的数据文件，此时该数据文件一并调入工作表。
（3）保存图形文件（Save ）：从【File】菜单中执行【Save】命令，可保存当前 Grapher 文件的改变。
如果要保存的文件是新文件，则弹出【另存为】对话框，可指定文件名称和保存位置，文件后缀名为[.GRF]。
（4）另存文件（Save As）：从【File】菜单中选择【Save As】命令，在弹出的【另存为】对话框中指定文件的驱动器、路径和名称。
此命令可保存一个新的图形文件或一个已经存在的图形文件的新版本。
（5）导入文件（Import）：从【File】菜单中选择【Import】命令，在弹出的【Import File】对话框中指定文件的驱动器、路径和名称，点击【打开】即可导入指定图形文件。
grapher
首先我们要画的图的数据存在一个文件中,一般文件为文本文件或者excel文档.此例中将数据存于data.xlsx文件中.打开Grapher软件,执行Graph→2D XY Graphs→Line/Scatter…(如图1)图1在打开的Open Worksheet对话框中选择数据文件,并打开数据文件(如图2)图2然后自动生成一幅折线图,如图3图3在Grapher中,所有的图都是由三部分构成,即X坐标轴、Y坐标轴与图像三部分构成(如图4).图4双击图像部分,则打开图像的属性对话框图5在属性对话框中可以选择Symbol选项卡,先修改Symbol frequency为1;再相修改Symbol,选择想要的一种符号,Size则为图形符号的大小.然后图中的折点处会以符号显示出来(如图5).在Line选项卡中选择Width修改折线的宽度,在Color中修改折线的颜色.再打开坐标轴的属性对话框,1在Axis选项卡中,通过Length修改坐标轴的长度(这里图像也会随着坐标轴的变化而相应变化的);在Axis title下Title中可以添加坐标轴的名称;在Line选项卡中Width中修改坐标轴线的粗细,在Style中修改坐标轴线的线型(如图7).2在Tick Marks选项卡中设置刻度线,分别对主刻度和次刻度的显示,如在Major ticks中勾上Show ticks to bottom就会将主刻度显示在坐标轴的底下,Spacing设置以多少的倍数显示刻度.3,在Tick Labels中设置刻度标记,在Major Labels中设置刻度标记的位置与显示效果,先勾上Show labels,在Angle中设置标注的显示角度,在Label format中设置标注格式;在Major label text中设置标注文本,Label source中可以选择标注文本的来源是日期还是工作表,假如选择了数据来源是数据表时要在WorkSheet中选择数据文件(这里数据文件要提前写好),假如Label source选择了Date/time则要在Date/time settings中设置日期格式;4,在Grid Lines中设置网格线,勾上At major ticks和Major line properties中的At minor ticks后坐标轴的主刻度和次刻度都会显示网格线(如图6)图6图7。
GRAPHER 软件的使用
GRAPHER 软件的使用一、建立数据文件在Grapher 启动后，选择"File"菜单的"New"，然后选择"Worksheet"即可得到一个与Excel 非常相似的数据窗口（如下图）。
一般情况下A 列代表x 轴，B 列代表y 轴，用键盘在对应的位置上输入实验数据或者从其它文件导入数据，Grapher 既可以导入普通的文本文件（ .DAT,.TXT ），又可以导入Lotus的.WKx，.WRx 以及Excel 各个版本的.XLS（包括Excel97）等多种格式的数据文件。
16对于某一测线上的观测数据，可按以下格式建立其数据文件（文件名后缀为.MCL），为绘制剖面图作准备。
线号点号磁场值温度日期0001 0001 0 17.1 04-06 09:420001 0002 5137 17.2 04-06 09:420001 0003 9715 17.3 04-06 09:43在此数据文件中，点号为二列，数据值为三列。
如有n 条测线，则需建立n 个数据文件，在保存数据文件时可用文件名予以区分。
当然Grapher2 最强大的功能是它的绘图功能，从"File"菜单中选"New"，选择"Plot"将建立一个空白的绘图窗口（Plot）。
二、绘制剖面图（一）执行grafwin4.exe（二）在“File”中单击“Preferences”出现Preferences 的对话框，在“Page Units”中，选中“Centimeters”（厘米）（三）在“Graph”中单击“line or symbol”出现Open date 的对话框，从中选择要绘图的剖面数据（如819new.dat）。
（四）在选定某一剖面数据后，可弹出“line plot: lineplot 1”的对话框。
在此对话框中：1、worksheet columnsX：A column A 为点号列。
GRAPHER用法
用GRAPHER绘制二维曲线图：1、数据转换（略）2、用GRAPHER绘制二维曲线：运行GRAPHER绘图软件，点击【FILE】菜单，然后点击其下拉菜单【WORKSHEET】打开工作表。
点击【FILE】菜单，再点击【OPEN】子菜单，选中文件【SJ.DAT】，数据就会显示在工作表【WORKSHEET】中。
然后点击右上角【×】将其关闭。
点击【GRAPHER】菜单，然后点击其下拉菜单中【LINE OR SYMBOL】菜单；就会弹出一个对话框【OPEN DAT】,选择文件夹、然后选择文件【SJ.DAT】，完成后点击【OK】按钮；这时就会显示对话框【LINE PLOT】;其中有一个对话框【WORKSHEET COLUMNS】,选择【X:】方向上所对应的数据；选择【Y：】方向上所对应的数据，完成后点击【OK】即可绘出曲线。
3、对曲线及坐标轴编辑：双击【X、Y】轴以及图形就可相应对其进行编辑。
A、【X】轴进行编辑：双击【X】轴，就会弹出一个对话框：【EDIT X AXIS-X AXIS1】SCALE: LINEAR----表示绘图用线性坐标LOG[BASE 10]----表示绘图用对数坐标LENGTH&STARTING POSITIONLENTH: 表示坐标轴的长度[X,Y]：表示坐标原点的位置TITLE:对坐标轴的标注AUTOMATIC:自动设定，RELATIVE:自定义；X OFFSET: 离X轴距离；Y OFFSET:离Y轴距离FONT:对X轴标注字体选择AXIS LIMITS:坐标轴范围DATA MIN:最小数据；DATA MAX:最大数据AUTO:AXIS MIN:坐标轴最小值；AXIS MAX:坐标轴最大值TICKS AND TICK LABELS:坐标刻度及刻度标注如果要显示主、次刻度及标注应首先选择【SHOW】EDIT TICKS:编辑标尺刻度，可对主、次刻度的长度、大小、方向、间距、范围进行编辑；完成后点击【OK】。
GRAPHER二维绘图教程
看其中图形有 什么变化
点击
在同一个表 格打开下一 列数据！
看其中图 形有又什 么变化
点 击
查看对象管理器
图形的所 有信息
Grapher图形整饰
双击对象管理器中的对应项，出现该对象 的属性框； 双击图形中的相应项，出现相应的属性框； 对图形进行整饰；
添加 图例可以Fra bibliotek晰的区分开相同属性不 同位置的曲线！
Grapher软件
授课班级：物探0831、0832
授课人：陈小燕
Grapher软件概述
Grapher软件是一款二维绘图软件。
Grapher 是绘图软件！
Grapher不是电法绘图软件！！！
Grapher软件图标及打开方式
打开方式：
双击
右键-----打开
水平 标尺
垂直 标尺
工作区
Grapher软件的工具栏
添加标题
如何在Grapher中加入汉字
我们知道在Grapher中是不能直接写入汉字 的，那么如何在Grapher中用间接的方法加 入汉字呢？ 我们可以利用Surfer中的文本进行选择性粘 贴来实现！
在Grapher软件中加入汉字的方法
在Surfer中输入汉字文本→复制→在Grapher 中选择性粘贴→bitmap→确定；
Grapher软件绘图数据
测线剖面图
测线x 深度x 场值y 场值y
极距剖面图
Grapher软件绘图数据文件即可以是.xls格 式，也可以是.dat格式，也可以是.txt格式。
Grapher绘制图件
根据图形向导做图
注意填对绘图 信息！！！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验内容：
给定数据文件（作业一数据.dat ），练习使用GRAPHER 软件，并独立完成绘图，绘图结果如图1所示，并提交报告 是
实验过程：
第一步：用grapher 绘图软件打开数据“作业1.dat ”,即可得到下图：
190019201940196019802000-0.6
-0.4
-0.2
0.2
0.4
第二步：按图示步骤改变X 坐标和y 坐标 在上图中双击x 轴，得到下图：
0.4
0.2
-0.2
-0.4
-0.6
1900191019201930194019501960197019801990再双击y轴，得到下图
点击确定
得到下图：
1900191019201930194019501960197019801990-0.51
-0.41
-0.31
-0.21
-0.11
-0.01
0.09
0.19
0.29
第三步：将曲线下方填充为黄色，双击上图得下图：
双击
到此曲线下已经填充为黄色.
0.29
0.19
0.09
-0.01
-0.11
-0.21
-0.31
-0.41
-0.51
1900191019201930194019501960197019801990
第四步：添加曲线，双击图中曲线
点击
于是将曲线变为黑色，宽度为0.07cm
双击图中黄色区域，出现如下对话框：
点击
将曲线次数选为5次
放大
双击
点击
选择白色，并将宽度设为0.07厘米
点击
0.29
0.19
0.09
-0.01
-0.11
-0.21
-0.31
-0.41
-0.51
1900191019201930194019501960197019801990
于是白色曲线添加成功，继续添加红色曲
线，与上述原理完全相同，双击黄色区域：点击Fits, 选择如图曲线函数
点击
双击
将要画的曲线选为红色
将要画的红色曲线宽度选为0.06厘米
点击
于是红曲线也添加完毕，如下图：
0.29
0.19
0.09
-0.01
-0.11
-0.21
-0.31
-0.41
-0.51
1900191019201930194019501960197019801990接下来需要将上部填充为蓝色
点击此方
框
在整个坐标区域上画一个矩形框
0.29
0.19
0.09
-0.01
-0.11
-0.21
-0.31
-0.41
-0.51
1900191019201930194019501960197019801990双击此区域，弹出一个对话框
将线条选为黑色
将矩形框内区域选为蓝色
点击
点击
选择move to back 至此第三部完美完成
1900
1910
1920
1930
1940
1950
1960
1970
1980
1990-0.51
-0.41
-0.31
-0.21
-0.11
-0.01
0.09
0.19
0.29
第四步：给图加主标题（Homework ），并在x 轴左边加标题（Average Temp ）和在y 轴右边加标题（Year1900-1990）
点击
选择New Top level legend
点击
点击选中字体
将字体变为蓝色
将标题框的线条颜色选为黑色
将标题框的背景选为灰色
点击将标题框拖到图的正上方
1900
1910
1920
1930
1940
1950
1960
1970
1980
1990-0.51
-0.41
-0.31
-0.21
-0.11
-0.01
0.09
0.19
0.29
至此图的主标题添加好了
接下来是给y 轴加标题,双击y 轴得到下图：
上述小图的放大版，将y坐标的最小值和最
-0.51和0.35
点击
选中字体
选为红色
点击
1900
1910
1920
1930
1940
1950
1960
1970
1980
1990-0.51
-0.41
-0.31
-0.21
-0.11
-0.01
0.09
0.19
0.29
A v e r a g e T e m p
点击
至此给y轴加标题工作完成,下来给x轴加标题，双击x轴
点击
点击
将标题变为蓝色
点击点击
1900
1910
1920
1930
194019501960
1970
1980
1990
Year(1900-1990)
-0.51
-0.41
-0.31
-0.21
-0.11
-0.01
0.09
0.19
0.29
A v e r a g e T e m
p
，
第五步：在图的右下角加图例，点击上方的Graph 得：
选中删除
点击
将三条曲线函数都选中
点击ok 双击第一个函数得下图：
按实验要求改变名称
将字体选为黑色背景选为灰色
点击ok即可，至此地一个图例的添加完成，就接下来的两个图例的添加完全相同的道理，双击第二个函数：
将字体选为白色
将背景选为灰色
点击
点击 点击
第二个图例添加完成，接下来添加第三个，双击上图中的第三的函数得：
放大版如下
将字体变为红色。
