应用Grapher6制作开发曲线教程
做实验曲线流程
雷若数Re在前排作为X轴数据，λ在后排作为Y轴数据，选取你的数据然后点击工具栏的‘图标向导’，点击XY散点图，如下
点击下步至步骤之3，添加主次网格线，然后确定，如下
鼠标选中X轴，双击显示坐标轴格式窗口，然后选刻度，修改最小值为1000，交叉于1000，如下
鼠标选中Y轴，双击显示坐标轴格式窗口，然后选刻度，修改最小值为0.01，最大值为0.1，交叉于0.01，如下
点击曲线图中任一点，右键后选窗口中的添加趋势线选对数类型，然后点击选项可以选‘显示公式’显示曲线的方程，如下。
手把手教你用GraphPadPrism绘制生存曲线
手把手教你用GraphPadPrism绘制生存曲线疾病预后研究中，生存曲线是必不可少的素材之一，其重要性不言而喻。
那么，当获取到生存数据后应该如何绘制一幅对得起读者和编辑的生存曲线呢？在目前的科学绘图界，呈现出Sigmaplot，GraphPad Prism和Origin三分天下的局面。
据笔者估计，目前国际杂志上发表的论文中，80%图片出自这三大软件之手。
这三款软件均可以绘制生存曲线，其中尤以GraphPad Prism的操作最为简单，制图效果也较好。
当然，除了这三款软件外，其它一些常用统计软件（比如SPSS）也能绘制生存曲线，但是总体而言，制图效果明显不如上述三大软件。
本文拟图解如何在GraphPad Prism中绘制生存曲线。
我们假定有以下案例：为研究男女肺癌患者的预后是否相同，某研究者对5名男性肺癌患者和5名女性肺癌患者进行了随访，得到了如下结果：病人编号随访时间（月）结局说明男1101随访10月，患者死于肺癌男2110随访11月，患者未死亡，但是研究终止了男3120随访12月，患者未死亡，但随后失去联系男4130随访13月，患者死于车祸男581随访8月，患者死于肺癌女150随访7月，患者未死亡，但是研究终止了女260随访6月，患者未死亡，但随后失去联系女340随访4月，患者死于与肺癌无关的心脏病女431随访3月，患者死于肺癌女571随访7月，患者死于肺癌需要说明的是，在结局一栏的赋值中，只有0和1是有效数字，不能填写其它数字。
GraphPad Prism默认0为结局事件未发生，1为结局时间已发生。
在上表中，男2，男3，男4分别代表了三种结局，由于这三种结局中都没有观察到肺癌相关死亡时间，所以其结局都标识为0，而不是1，这在随访研究中被称为删失结果。
需要强调的是，本研究的观察终点是肺癌相关死亡事件，所以患者如果死于车祸，其结局应该是0，而不是1。
有了上述数据之后，我们就可以进入GraphPad Prism进行绘图了。
实习03 Grapher软件熟悉与绘图基本流程
图形对象，从【Edit】菜单中选择【Copy】命令，或按【Ctrl+C】命令可将选择的对象
复制到粘贴板上。
（3）粘贴（Paste）：粘贴板不为空时，从【Edit】菜单中选择【Paste】命令，或按【Ctrl+V】
命令可将粘贴板上的内容置于活动文档窗口。该命令常与剪切、复制配合使用。
（5）放大/缩小（Zoom）：【Zoom In】双倍放大窗口中的图形；【Zoom Out】将窗口中的 图形缩小 50％；【Zoom Rectangle】将选择矩形内的对象放大为整个窗口；【Zoom Selected】
改变所选择对象的放大比例。
2．5 画图菜单（Draw）
(1) 文本（Text）: 下拉【Draw】菜单中的【Text】命令或点击绘图窗口左侧工具条中的 【Text】按钮后，鼠标指示处于文本模式。在绘图窗口点击鼠标左键确定文本输入位置， 弹出文本编辑【Text Editor】对话框。在文本编辑栏中输入文本并进行设置，点击【Ok】，
（4）分解（Break Apart）：将选定的复合对象分解。
（5）自由旋转（Free Rotate）：在图形窗口中选定对象，从【Arrange】菜单中执行【Free Rotate】命令，鼠标指示进入旋转模式。在选择对象边框内按下鼠标左键，拖动鼠标旋转
对象，直至旋转角度合适时松开鼠标。
（6）旋转（Rotate）：选定对象，从【Arrange】菜单中执行【Rotate】命令，出现【Rotate
object】对话框，在【Degrees】栏输入旋转角度，按【OK】。系统将以选中对象的中
心为原点，按输入数值进行旋转，角度按逆时针方向从 0 度增加。如果同时选中多个对象进 行旋转操作时，系统将以这一组对象的中心为原点。
grapher
首先我们要画的图的数据存在一个文件中,一般文件为文本文件或者excel文档.此例中将数据存于data.xlsx文件中.打开Grapher软件,执行Graph→2D XY Graphs→Line/Scatter…(如图1)图1在打开的Open Worksheet对话框中选择数据文件,并打开数据文件(如图2)图2然后自动生成一幅折线图,如图3图3在Grapher中,所有的图都是由三部分构成,即X坐标轴、Y坐标轴与图像三部分构成(如图4).图4双击图像部分,则打开图像的属性对话框图5在属性对话框中可以选择Symbol选项卡,先修改Symbol frequency为1;再相修改Symbol,选择想要的一种符号,Size则为图形符号的大小.然后图中的折点处会以符号显示出来(如图5).在Line选项卡中选择Width修改折线的宽度,在Color中修改折线的颜色.再打开坐标轴的属性对话框,1在Axis选项卡中,通过Length修改坐标轴的长度(这里图像也会随着坐标轴的变化而相应变化的);在Axis title下Title中可以添加坐标轴的名称;在Line选项卡中Width中修改坐标轴线的粗细,在Style中修改坐标轴线的线型(如图7).2在Tick Marks选项卡中设置刻度线,分别对主刻度和次刻度的显示,如在Major ticks中勾上Show ticks to bottom就会将主刻度显示在坐标轴的底下,Spacing设置以多少的倍数显示刻度.3,在Tick Labels中设置刻度标记,在Major Labels中设置刻度标记的位置与显示效果,先勾上Show labels,在Angle中设置标注的显示角度,在Label format中设置标注格式;在Major label text中设置标注文本,Label source中可以选择标注文本的来源是日期还是工作表,假如选择了数据来源是数据表时要在WorkSheet中选择数据文件(这里数据文件要提前写好),假如Label source选择了Date/time则要在Date/time settings中设置日期格式;4,在Grid Lines中设置网格线,勾上At major ticks和Major line properties中的At minor ticks后坐标轴的主刻度和次刻度都会显示网格线(如图6)图6图7。

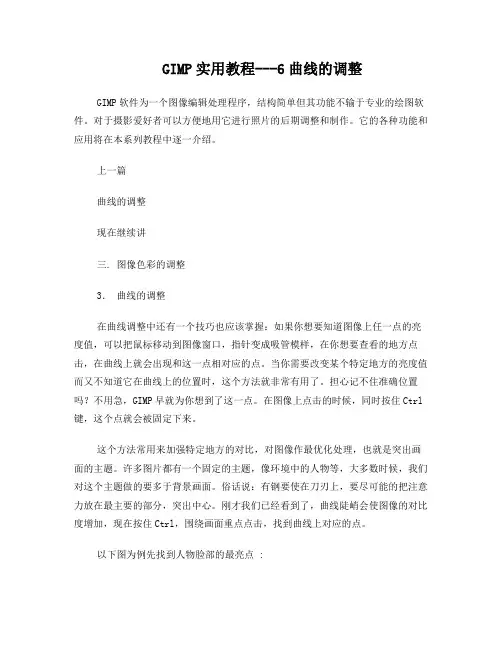

GIMP实用教程---6曲线的调整
GIMP实用教程---6曲线的调整GIMP软件为一个图像编辑处理程序，结构简单但其功能不输于专业的绘图软件。
对于摄影爱好者可以方便地用它进行照片的后期调整和制作。
它的各种功能和应用将在本系列教程中逐一介绍。
上一篇曲线的调整现在继续讲三. 图像色彩的调整3．曲线的调整在曲线调整中还有一个技巧也应该掌握：如果你想要知道图像上任一点的亮度值，可以把鼠标移动到图像窗口，指针变成吸管模样，在你想要查看的地方点击，在曲线上就会出现和这一点相对应的点。
当你需要改变某个特定地方的亮度值而又不知道它在曲线上的位置时，这个方法就非常有用了。
担心记不住准确位置吗？不用急，GIMP早就为你想到了这一点。
在图像上点击的时候，同时按住Ctrl 键，这个点就会被固定下来。
这个方法常用来加强特定地方的对比，对图像作最优化处理，也就是突出画面的主题。
许多图片都有一个固定的主题，像环境中的人物等，大多数时候，我们对这个主题做的要多于背景画面。
俗话说：有钢要使在刀刃上，要尽可能的把注意力放在最主要的部分，突出中心。
刚才我们已经看到了，曲线陡峭会使图像的对比度增加，现在按住Ctrl，围绕画面重点点击，找到曲线上对应的点。
以下图为例先找到人物脸部的最亮点 :再找到人物脸部的最暗点 :你可能会多取到几个点，留下最上面和最下面的点，将其他的删除。
现在你就知道该对曲线上的那些部分下功夫了。
加大曲线的斜率，会得到更多的细节。
既不要太亮，也不要太暗，多试试，力求和画面平衡。
有时取的范围大一些，那也不是什么坏事，多带进一些背景而已。
下面就是经过曲线调整以后的结果，人物的对比度增加了，也就亮丽了一些：在调节曲线之前，对图片作粗略的分析是很有必要的。
当调节点的位置和曲线的倾斜在你手下改变时，图像也随着你的意思改变。
虽然GIMP允许你放置多个调节点，但一般情况下，两个点就已经足够了，调节的过程将变得快速而有效！当然，这一切的前提是你必须反复练习。
下图为一张夜景的照片，为了提亮最暗的部分，曲线开始处拉得相当陡峭，使暗处的景物显示了出来：下图为一张小行星的照片，原图较灰调整曲线后提高了对比度：需要指出的是：每一条曲线是为一张图片服务的，没有像万金油一样到哪里都能用的曲线。
GRAPHER 软件的使用
GRAPHER 软件的使用一、建立数据文件在Grapher 启动后，选择"File"菜单的"New"，然后选择"Worksheet"即可得到一个与Excel 非常相似的数据窗口（如下图）。
一般情况下A 列代表x 轴，B 列代表y 轴，用键盘在对应的位置上输入实验数据或者从其它文件导入数据，Grapher 既可以导入普通的文本文件（ .DAT,.TXT ），又可以导入Lotus的.WKx，.WRx 以及Excel 各个版本的.XLS（包括Excel97）等多种格式的数据文件。
16对于某一测线上的观测数据，可按以下格式建立其数据文件（文件名后缀为.MCL），为绘制剖面图作准备。
线号点号磁场值温度日期0001 0001 0 17.1 04-06 09:420001 0002 5137 17.2 04-06 09:420001 0003 9715 17.3 04-06 09:43在此数据文件中，点号为二列，数据值为三列。
如有n 条测线，则需建立n 个数据文件，在保存数据文件时可用文件名予以区分。
当然Grapher2 最强大的功能是它的绘图功能，从"File"菜单中选"New"，选择"Plot"将建立一个空白的绘图窗口（Plot）。
二、绘制剖面图（一）执行grafwin4.exe（二）在“File”中单击“Preferences”出现Preferences 的对话框，在“Page Units”中，选中“Centimeters”（厘米）（三）在“Graph”中单击“line or symbol”出现Open date 的对话框，从中选择要绘图的剖面数据（如819new.dat）。
（四）在选定某一剖面数据后，可弹出“line plot: lineplot 1”的对话框。
在此对话框中：1、worksheet columnsX：A column A 为点号列。
Grapher应用实例
作业一一、实验内容：给定数据文件（作业一数据.dat），练习使用GRAPHER软件，并独立完成绘图，要求绘图结果如下图所示。
二、实现过程：1、绘制点线图：点击工具栏点线图图标或由Graph→New Graph→Line/Symbol，在Open Worksheet窗口选取已建立的数据文件（作业一.dat），出现Line/Symbol 窗口。
在Worksheet Columns中默认选定X、Y坐标轴为X→A，Y→B列。
确定后在主页中出现图。
2、调整坐标轴刻度及标题：在X轴或Y轴双击鼠标左键或单击右键选择属性打开坐标轴编辑对话框。
此处先设置Y轴。
⑴Axis在Scale中选择线性数轴。
在Axis Limits中设置坐标轴的范围，上栏输入-0.51，下栏输入0.35。
在Title中点击Editor，打开Text Editor编辑对话框对坐标轴名称进行编辑，在其中输入Average Temp作为Y轴标题，并调节字体大小为20，填充颜色为红色，并设置字体为粗体，OK确定；后选择Automatic，并在X、Y两个偏移量中设置Y坐标轴名相对于坐标轴中心的位置。
⑵Tick Marks设置坐标轴的刻度。
此处只对主刻度进行设置即可。
在Major中选择Show tickson left，并在Spacing中设置主刻度的间隔大小为0.1，刻度线长度为0.51cm，在Tick range中设置刻度的范围为-0.51。
⑶Tick Labels对坐标轴刻度线进行数值设置，在对话框中，只对主刻度线数值进行设置，选择Show labels→left设置数值在刻度线左边，Frequency设置标记间隔为1，offset设置标记与刻度线之间的偏移距离为0.25cm。
在Format中可对数值的字体格式进行设置。
其它选项不做设置，取默认状态。
⑷Line Properties对坐标轴线进行设置，Width中设置线条的宽度为0.051cm，颜色为黑色。
绘制曲线的工具及使用方法
绘制曲线的工具及使用方法曲线，是绘制图形很重要的元素，要画好图形，首先就要画好曲线。
在Flash8 的绘图工具箱中，【线条工具】、【钢笔工具】和【铅笔工具】是专门用来绘制曲线的，【椭圆工具】、【矩形工具】和【多角星形工具】是专门用来画几何图形的，而【选择工具】、【部分选取工具】和【墨水瓶工具】等则可以用来编辑曲线。
接下来，我们一起来熟悉一下这些工具及其使用方法。
一、绘制曲线专门用来绘制曲线的工具是【线条工具】、【钢笔工具】和【铅笔工具】。
1、用【线条工具】绘制曲线（1）用【线条工具】画任意方向的直线在工具箱中单击选取【线条工具】，在舞台中某一点按下鼠标往外拖动，拖到另一点时松开鼠标，就能在这两点之间画成一条直线段。
（2）用【线条工具】画四条标准线段如果在画直线的同时按住Shift 键不松手，用【线条工具】可以画出水平线、竖直线，以及跟水平线成45 度角的标准倾斜线。
如图1所示。
图 1 按住Shift 键能画出四条特定方向的标准线段（3）【线条工具】的“颜色”设置为了使画出的线条呈现预想的颜色，必须在选取【线条工具】后，在工具箱【颜色区】的【笔触颜色】上设置好颜色。
单击【笔触颜色】按钮右下角的小三角，就会弹出“颜色样本”面板，如图 2 所示。
在你想使用的颜色块上单击，【线条工具】的颜色就设置好了。
今后，不管使用什么工具，只要有关【笔触颜色】设置的，都用上述方法操作。
（4）【线条工具】的选项【线条工具】的【选项】内容如下图所示。
①【对象绘制】在没有选择【对象绘制】选项时，画成交叉的曲线就会贴合在一起；如果选择了【对象绘制】选项，所画线条外围会显示一个蓝色的框，即使交叉的曲线也都是相互独立的，不会贴合。
②【紧贴至对象】在画线条时，如果选择了【紧贴至对象】选项，就能使原有的线条产生一种吸引力，使新画的线条在操作点上显示一个小圆圈，当新线条离原曲线不远处时就会被原线条吸引过去，从而使它们相交。
其它工具，如果带有【对象绘制】及【紧贴至对象】选项，其功能都一样，恕不赘述。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Symbol项
二、应用Grapher6做开发曲线
（1）修改曲线 显示曲线数据
数据显示的水平 或垂直位臵
数据位臵与符 号点的水平、 垂直距离
字体 效果 颜色
字号
显示数字 的间隔 Labels项
修改数字 的样式
二、应用Grapher6做开发曲线
2、对曲线、坐标轴进行简单修改的常规方法
（2）修改Y轴 选择Y轴的长度
（3）修改X轴——方法a
Tick Labels项 选择原始工作表
Data column选择Row number，Label column选 择数据文件中的时间列
二、应用Grapher6做开发曲线
（3）修改X轴——方法a 对X轴样式进行调整 调整X轴数据 显示频率 Tick Labels项
调整X轴数据字 号、颜色等
二、应用Grapher6做开发曲线
8、小数点位数的保留 Format项
Fixed项中 选择小数 点位数
Label format 中进行编辑
提
纲
一、Grapher6软件的安装 二、应用Grapher6做开发曲线
三、Grapher6模版的简单应用
二、应用Grapher6做开发曲线
（一）准备数据文件
1、按照需要选择开发单元的开发数据 鼠标右击 选择复制
进入开发单 元查询窗口
选择单元代码、 开始年月及时间 周期后查询
二、应用Grapher6做开发曲线
解决 的技巧？
二、应用Grapher6做开发曲线
Spacing值
Axis项
最大值与 最小值的 差值 Tick marks项
二、应用Grapher6做开发曲线
本 例 X 时 间 轴 解 决 方 法
将21改为22，实现整除关系
坐标轴更加美观！
二、应用Grapher6做开发曲线
技巧示例
二数差值370
二、应用Grapher6做开发曲线
5、对时间轴的调整 时间列填入NY时
去掉NY
二、应用Grapher6做开发曲线
6、数据点不连续时的调整
当日度或月度生产数据不连续时，要求曲线断开显示
数据不连续
曲线与数据矛盾
Clipping项
二、应用Grapher6做开发曲线
7、纵轴对齐
选择菜单 Arrange项— Align Objects 选择相应的 对齐方式 按住Shift键选中多条纵轴
二、应用Grapher6做开发曲线
（3）修改X轴——方法a
该方法数据全部选择 自动生成，使用简单，但 数据轴显示不够美观。
二、应用Grapher6做开发曲线
（3）修改X轴——方法b
Tick Labels项
二、应用Grapher6做开发曲线
（3）修改X轴——方法b
Tick Labels项
选择日期样式
Axis项
选择Y轴的最大最小 值，可以选择Auto， 也可以自定义
二、应用Grapher6做开发曲线
（2）修改Y轴 Tick Marks项
主坐标选项
坐标轴方向
坐标轴 间距
坐标长度 副坐标选项
定义坐标轴数据范围
二、应用Grapher6做开发曲线
（2）修改Y轴
数据显示方向 Tick Labels项
编辑数 据样式
X轴不变
先选中整个曲线
Y轴创建一 个新轴
二、应用Grapher6做开发曲线
选择好原 始数据表 打开出现 新曲线
双击曲线或坐 标轴进行修改
二、应用Grapher6做开发曲线
（三）增加标题及标注
因为Grapher6不支持汉字，直接用文本输入汉字时显示乱码 直接点击文本 A输入汉字
显示乱码
二、应用Grapher6做开发曲线
直接选择复制粘贴至多媒体 曲线带汉字时， 粘贴至多媒体显 示乱码
直接拷贝
先全选
二、应用Grapher6做开发曲线
（四）曲线的复制——方法1
任意选择保存路径
菜单File—Export
保存成*.emp格式
二、应用Grapher6做开发曲线
从PowerPoint 中插入图片
选择好储存的 *.emp图片插入
数据以年（月、周、 日）变化频率
二、应用Grapher6做开发曲线
（3）修改X轴——方法b
Axis项
二、应用Grapher6做开发曲线
（3）修改X轴——方法b
Tick marks项
开始数值也要对应
X轴坐标显示间隔数
二、应用Grapher6做开发曲线
（3）修改X轴——方法b
该方法需要根据实际 情况对数据进行一定调整
2、对曲线、坐标轴进行简单修改的常规方法 （1）修改曲线
Plot项
选择Row number
选择需做曲线的对应项
二、应用Grapher6做开发曲线
（1）修改曲线 修改曲 线颜色
修改曲 线宽度
Line项
二、应用Grapher6做开发曲线
（1）修改曲线 选择符号显示的频率
选择符号填充色 及外框颜色
选择表 示符号 选择符 号尺寸
二、应用Grapher6做开发曲线
（四）曲线的复制——方法2
直接拷屏，粘贴到PowerPoint中裁剪图片。
二、应用Grapher6做开发曲线
（五）技巧及注意事项
1、改变默认单位“in”
默认显示英寸
File菜单中 选择参数
选择为Centimeters
二、应用Grapher6做开发曲线
2、改变Y轴起始值的顺序 如：为了符合一般规律，动液面项需要改变起始值顺序。 Axis项
选择好数据文件， “打开”后出现右 图默认曲线样式
二、应用Grapher6做开发曲线
（二）开发曲线的制作——对曲线进行编辑修改
1、进入Properties属性编辑界面的两种方法 （1）双击曲线或X、Y坐标轴直接进入
双击 双击
进入Properties 属性编辑界面
双击
二、应用Grapher6做开发曲线
选择能使差值整除的 合适的约数值填入 Spacing，此处填37
二、应用Grapher6做开发曲线
X时间轴非常美观， 并且前后数据与原始数据 表相对应
二、应用Grapher6做开发曲线
（二）开发曲线的制作——同一X轴下制作其它曲线
弹出曲线类型对 话框进行选择
菜单Graph— Add to graph
当同一坐标轴下做多条曲线并且曲线交叉时，用双击的方 法容易选错曲线，此时用以下方法 （2）从主菜单选择相应项进入 在该界面选择想要 编辑的对象双击
View—Managers— 选择Object Manger
也可进入Properties 属性编辑界面
二、应用Grapher6做开发曲线
（二）开发曲线的制作——对曲线进行编辑修改
（三）增加标题及标注
1、直接在Grapher中加入汉字
选择插入“写字板 文档”，确认后出 现对话框，输入文 字 菜单Edit—Insert New Object
二、应用Grapher6做开发曲线
加粗 字体 字号
颜色
双击进行编辑
2、在多媒体中加汉字
二、应用Grapher6做开发曲线
（四）曲线的复制
（一）准备数据文件
2、将开发数据粘贴至Excel表格中 注意：需要做曲线 的表头不用汉字， 否则显示乱码
二、应用Grapher6做开发曲线
（二）开发曲线的制作
选择要做的曲线 类型，通常用 Line/Scatter
曲线制作好后仍可修改曲线类型
二、应用Grapher6做开发曲线
（二）开发曲线的制作
弹出选择Worksheet 工作表的对话框后， 选择第一步中准备好 的数据文件
二、应用Grapher6做开发曲线
3、Y轴数据可以Auto自动选择，也可根据实际情况自定义 将Y轴数据最 大最小值定 义为11和21
原始表中日液 最大值20.8， 最小值11.9
注意：三 者保持一 致！
二、应用Grapher6做开发曲线
4、改变曲线类型 如：开井数选择“台阶式”曲线类型 右键单击曲线， 选择Change plot to对曲线类型直 接进行修改
二、应用Grapher6做开发曲线
（2）修改轴
编辑Y轴的颜 色和宽度
Line项
二、应用Grapher6做开发曲线
2、对曲线、坐标轴进行简单修改的常规方法
（3）修改X轴——方法a X轴通常都是时间，在这里重点介绍两种编辑X时间轴的方法。
Tick Labels项
二、应用Grapher6做开发曲线
