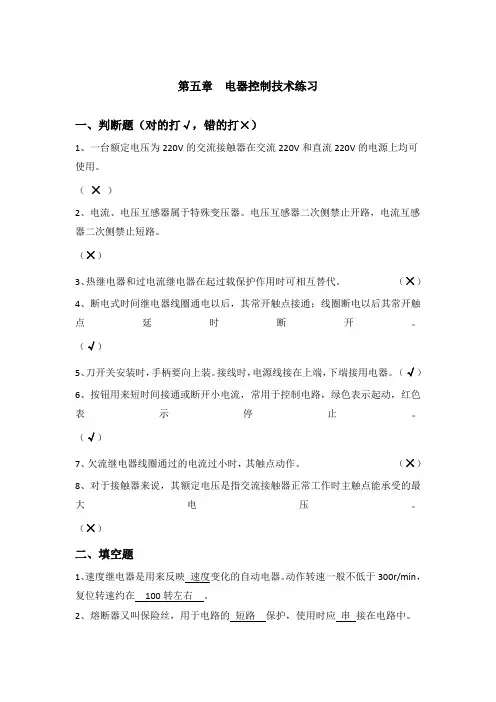

第五章电器控制技术练习一、判断题（对的打√，错的打×）1、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（×）2、电流、电压互感器属于特殊变压器。
电压互感器二次侧禁止开路，电流互感器二次侧禁止短路。
（×）3、热继电器和过电流继电器在起过载保护作用时可相互替代。
（×）4、断电式时间继电器线圈通电以后，其常开触点接通；线圈断电以后其常开触点延时断开。
（√）5、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（√）6、按钮用来短时间接通或断开小电流，常用于控制电路，绿色表示起动，红色表示停止。
（√）7、欠流继电器线圈通过的电流过小时，其触点动作。
（×）8、对于接触器来说，其额定电压是指交流接触器正常工作时主触点能承受的最大电压。
（×）二、填空题1、速度继电器是用来反映速度变化的自动电器。
动作转速一般不低于300r/min，复位转速约在100转左右。
2、熔断器又叫保险丝，用于电路的短路保护，使用时应串接在电路中。
3、接触器可用于频繁通断大电流电路，又具有失压保护作用。
4、常用的低压电器是指工作电压在交流1000 V以下、直流1200 V以下的电器。
三、选择题1、对于接触器来说，其额定电流是指交流接触器正常工作时A 。
A、主触点能承受的最大电流B、辅助触点能承受的电压C、接触器线圈两端的工作电压D、电源的最大电压2、通电延时式时间继电器线圈通电以后，其常开触点 A ；线圈断电以后其常开触点。
A、延时接通断开B、接通断开C、接通延时断开D、延时接通延时断开3、热继电器的保护作用是（A ）。
A、过载保护B、断相保护C、短路保护D、失压保护4、转换开关的文字标识为（C ）。
A、SQB、SBC、SA D KA5、直流低压电器中的“低压”通常是指（D ）。
A、200V以下B、400V以下C、1000V以下D、1200V以下6、电磁式低压电器的触头系统适用于大电流的接触形式的是（C）。
电动机顺序控制电路的工作原理和接线方法
电动机顺序控制电路的工作原理和接线方法电动机顺序（控制电路）的（工作原理）电动机顺序控制电路是一种用于控制多个电动机依次运行和停止的（电子）电路。
其主要作用是在机器正常启动和停止时，通过对（电机）的运行顺序进行控制，确保机器的安全运行。
该电路的主要原理是在电路中使用电子开关、接触器等装置来控制电机的顺序和运行状态。
具体流程如下：1. （电源）电压：通过主控制开关将电源电压送入电路中。
2. 控制电路：电动机顺序控制电路中包括控制器、计时器、继电器等元件，通过这些元件的配合可以实现对电动机的启动顺序控制。
计时器的作用是进行电机运行的时间延迟，以实现电机顺序启动。
3. 电路启动：通过启动开关来控制电路的启动，在启动过程中，电动机按照设定的顺序依次启动。
4. 电机停止：在电机工作一定时间后，计时器将发出停止（信号），控制器接收到信号后将继电器动作，停止当前电机的运行。
5. 电机顺序：通过控制器和继电器的组合，可以实现多台电机的顺序启动和停止。
在实际应用过程中，通常需要根据电机数目、电机彼此之间的感应逻辑、电机运行速度以及其它操作要求等因素进行选择和设计。
6. 保护装置：电动机顺序控制电路中应包括多种保护装置，包括（电气）保护、热保护和（机械）保护等。
保护装置的作用是确保设备始终处于安全状态，防止发生机器故障和突发事件。
总之，电动机顺序控制电路是一种用于控制多个电动机依次启动和停止的基本电路。
通过对电路内各元器件的组合和协作，可以实现电机的顺序控制，保证机器的安全运行。
不同规模和应用领域的机器需要选择不同的电机顺序控制电路，以满足其工作要求和控制变化。
下面是一个基本的电动机顺序控制电路图：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。
按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。
停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。
本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
plc编程练习题及答案

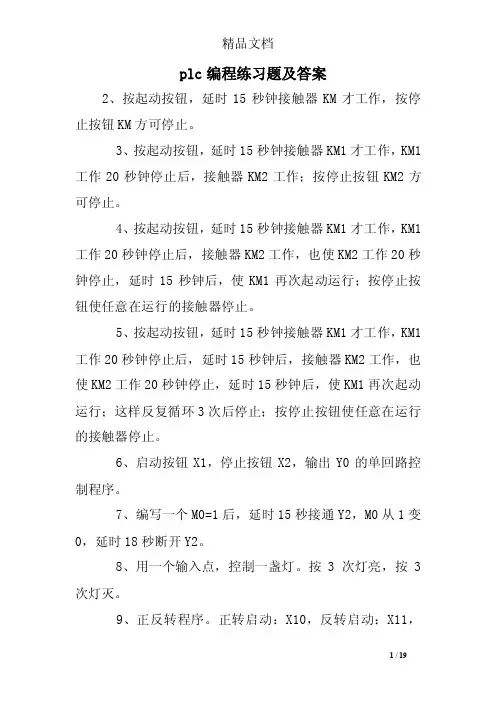

plc编程练习题及答案2、按起动按钮，延时15秒钟接触器KM才工作，按停止按钮KM方可停止。
3、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作；按停止按钮KM2方可停止。
4、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；按停止按钮使任意在运行的接触器停止。
5、按起动按钮，延时15秒钟接触器KM1才工作，KM1工作20秒钟停止后，延时15秒钟后，接触器KM2工作，也使KM2工作20秒钟停止，延时15秒钟后，使KM1再次起动运行；这样反复循环3次后停止；按停止按钮使任意在运行的接触器停止。
6、启动按钮X1，停止按钮X2，输出Y0的单回路控制程序。
7、编写一个M0=1后，延时15秒接通Y2，M0从1变0，延时18秒断开Y2。
8、用一个输入点，控制一盏灯。
按3次灯亮，按3次灯灭。
9、正反转程序。
正转启动：X10，反转启动：X11，停止按钮：X12；正向接触器Y3，反向接触器：Y4。
10、星-三角启动程序。
启动按钮：X13，停止按钮：X14。
主接触器：Y5，星：Y6，三角：Y7。
11、编写双联开关的程序。
开关，X4，X5；灯Y112、设计一个按钮控制正反转的程序，即按一下正转，再按一下反转。
13题、1、按X002，Y001点亮，延时5秒钟后Y002点亮，Y001熄灭。
2、在Y002亮的前提下，延时10秒钟后按X003三次后，Y003点亮，Y002关闭。
3、在上面按X003最后一次，Y002灯关闭的同时，计数器开始按每秒1次计数，且每秒Y004闪亮1次，计数15次后全部熄灭，并可以重复开始的动作。
14、设计一个单按钮控制两台电动机顺序启动的程序，即按一下电动机M1启动，再按一下电动机M2启动；当按下停止按钮时，两台电动机同时停止。
15题、1、按X001按钮，Y001延时2秒钟后点亮，再延时3秒钟后，Y002点亮。
电气控制技术朱晓慧课后参考答案
电气控制技术第2版习题答案任务一思考与练习1.按我国现行标准，将工作在交流」200V以下、直流-_1500V以下的电气设备称为低压电器。
2.热继电器在电路中作为过载—保护，熔断器在电路中作为—短路__ 保护。
3.低压断路器也称—自动空气开关它是集—控制—、—保护―于一体的电器。
可以实现—失压、—短路—、—过负荷—保护。
4.交流接触器可实现远距离频繁地接通和断开交流主电路和大容量控制电路。
它主要由—线圈—、—触点系统_、—灭弧罩—组成。
5.在电动机控制线路中，通常使用—绿—颜色按钮作为启动按钮，红—颜色按钮作停止按钮。
6.在低压电器中，用于短路保护的电器是（B）oA.过电流继电器B.熔断器C.热继电器D.时间继电器7.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（C）。
A.过电压继电器B.熔断器C.热继电器D.时间继电器8.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（B）oA.按钮B.交流接触器C.热继电器D.断路器9.交流接触器是一种自动控制电器，其作用是：（C）A.不频繁地接通或断开电路B.频繁地接通或断开电路，但不具备任何保护功能。
C.频繁的接通或断开电路，且具有一定的保护功能。
D.和普通开关的作用基本相同，只是能够控制的距离较远。
10.熔断器在电路中的作用是：（D）A.普通的过载保护B.短路保护和严重过载保护C.欠压、失压保护D.短路和过电流保护I1热继电器在电路中的作用是：（A）A.过载保护B.短路保护和严重过载保护C.欠压、失压保护D.漏电保护12.下列低压电器中，能起到过流保护、短路保护、失压和零压保护的是（C）oA.熔断器B.速度继电器C.低压断路器D.时间继电器13.低压断路器（Λ）oA.有短路保护，有过载保护B.有短路保护，无过载保护C.无短路保护，有过载保护D.无短路保护，无过载保护14.按下复合按钮时（A）oA.动断先断开B∙动合先闭合C.动断动合同时动作D.动合动断均可先动15.按钮用来短时间接通或断开小电流电路，（B）色按钮常用表示起动。
2-1两台电机顺序控制
3. 两台电机都要求有短路保护和过载保护。
上一页
目录
下一页
电气控制与PLC
主电路
A B C A B C
FU
FU
KM1的启停控制接触器， KM2控制电动机M2。
时间继电器DH11S系列-2
目录
电气控制与PLC
时间继电器DH14S系列
DH14S为JS12P，JS20P的更新换 代产品，LED数字显示，数字开 关设定；具有时代气息。采用大 规模专用集成电路，工作稳定可 靠；精度高、延时范围阔、功耗 低；外型美观、体积小。
目录
电气控制与PLC
时间继电器DH48S系列-2
目录
电气控制与PLC
2、用KT控制2台电机顺序停止电路
工作原理？
目录
电气控制与PLC
2台电机的顺序启、停----有延时要求
控制要求：有两台电机， 1.按启动按钮，M1起动后，延时5秒M2自动起动； 2. 按停止按钮， M2立即停止,8s后M1停止； 3. 两台电机都要求有短路保护和过载保护。
目录
电气控制与PLC
时间继电器JS20系列-3
目录
电气控制与PLC
时间继电器JSM8系列-3
目录
电气控制与PLC
时间继电器JSB-10系列-2
目录
电气控制与PLC
时间继电器JSF系列-3
目录
时间继电器JSS1系列-3
电气控制与PLC
目录
时间继电器JSS3B/JSS1P1系列
电气控制与PLC
目录
电气控制与PLC
动 以通电延时型为例讲述工作原理： 画 演 示 其 原 理
基于PLC的两台电动机顺序启动顺序停止控制设计
电气控制技术课程设计两台电机顺序起动与停止控制专业班级：姓名：学号：完成时间：目录摘要 (3)第一章绪论 (4)第二章课程设计的原理及选用器材的介绍 (5)2.1电动机的顺序启动/停止控制电路 (5)2.2电动机的选型 (6)2.3两台电动机顺序控制PLC方案的选择 (7)2.4熔断器的原理 (8)2.5继电器 (8)2.6常开常闭开关器的选择 (10)第三章工作原理 (12)3.1两台电动机的顺序启动/停止控制电路如下： (12)3.2工作过程： (12)3.3PLC控制两台电动机的顺序启动/停止 (13)课程设计的体会 (17)参考文献 (18)摘要本文介绍了基于电力拖动的2台电动机的顺序启动停止的设计方案。
我们运用其原理的思路是：用两套异步电机M1和M2，顺序启动、停止控制电路是在一个设备启动之后另一个设备才能启动运行的一种控制方法，常用于主、辅设备之间的控制，我们使用了时间继电器，当按下SB1时，电动机M1会立即启动，而M2会延迟几秒启动。
当按下SB2时。
电动机M1会停止，而M2会延迟几秒钟停止。
同时我们还采用PLC进行控制。
本设计两台电动机的顺序启动/停止可以运用到生活的各个方面这也充分体现了PLC在当今社会对生活的重要之处。
本设计在顺序控制的基础上采用PLC对电动机的控制通过合理的选择和设计提高了电动机的控制水平使电动机达到了较为理想的控制效果。
根据顺序功能图的设计法联系到现实做出了本设计两台电动机顺序启动/停止控制的PLC系统设计。
关键词：继电器、PLC控制第一章绪论与单相异步电动机相比，三相异步电动机运行性能好，并可节省各种材料。
按转子结构的不同，三相异步电动机可分为笼式和绕线式两种。
笼式转子的异步电动机结构简单、运行可靠、重量轻、价格便宜，得到了广泛的应用，其主要缺点是调速困难。
绕线式三相异步电动机的转子和定子一样也设置了三相绕组并通过滑环、电刷与外部变阻器连接。
调节变阻器电阻可以改善电动机的起动性能和调节电动机的转速。
电气控制与PLC习题、测试题及答案
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。
项目5多台电动机的顺序启动和停止的PLC控制
5.4 多台电动机的顺序启动和停止的PLC控制 5．4．1控制要求 在实际工作中，常常需要两台或多台电动机的 顺序起动。两台交流异步电动机M1和M2, 按下 启动按钮SB1后，电动机M1起动，起动5S后，电 动机M2启动，完成相关工作后按下停止按钮SB2 ，两台电动机无条件全部停止运行
5.4.2 I／0点的分配
三、任务分析
控制的时间：累计定时 循环控制：振荡电路 计数的次数：计数器(或定时器) KM1得电条件：按下SB1 KM1失电的条件：按下SB或热继电器动作或T0 延时到或计数次数到 KM2得电的条件：T1延时到 KM2失电的条件：按SB或热继电器动作或T2延 时到或计数次数到 在起保停电路的基础上，再增加一个振荡电路 和计数电路
用经验设计法设计三相异步电动机的 循环正反转控制梯形图 一、控制要求 电动机正转3s，暂停2s，反转3s,暂停2s ，如此循环5个周期，然后自动停止。运 行中，可按停止按钮，热继电器动作也 应停止。
二 、确定I/O的接线图和分配
X0：停止按钮SB X1：起动按钮 SB1 X2：热继电器常开触点FR Y1：正转接触器KM1 Y1：反转接触器KM2 定时器T0（正转3s） 定时器T1（暂停2s） 定时器T2（反转3s） 定时器T3（暂停2s）
二、设计步骤
对于较复杂的控制，要正确分析控制要求，确 定各输出信号的关键控制点。 在以空间位置为主的控制中，关键点为引起输 出信号状态改变的位置点； 在以时间为主的控制中，关键点为引起输出信 号状态改变的时间点。
二、设计步骤
确定了关键点后，用起保停电路的编程方法或 基本电路的梯形图，画出各输出信号的 梯形图。 在完成关键点梯形图的基础上，针对系统的控 制要求，画出其他输出信号的梯形图。 在此基础上，审查以上梯形图，更正错误，补 充遗漏的功能，进行最后的优化。
