交换机带外管理及端口识别
带外管理交换机的配置方法
带外管理交换机的配置方法引言：带外管理是一种通过专用网络接口连接到交换机的管理方式，它允许管理员在无需直接访问交换机的情况下对其进行配置和监控。
本文将介绍带外管理交换机的配置方法，以帮助管理员更好地理解和应用这一技术。
一、准备工作在开始配置带外管理交换机之前，我们需要确保以下几个方面的准备工作已经完成：1. 确认交换机支持带外管理功能，并具备相应的硬件和软件条件。
2. 确保管理员具备足够的网络知识和技能，以便正确配置和管理带外管理交换机。
3. 确定带外管理交换机的网络连接方式，例如通过专用网线连接或通过网络交换机连接。
二、配置带外管理交换机下面是配置带外管理交换机的步骤：1. 连接带外管理接口将带外管理接口与管理主机或网络连接起来。
这可以通过专用网线连接或通过网络交换机连接实现。
确保连接的稳定性和可靠性。
2. 配置带外管理接口IP地址为带外管理接口分配一个唯一的IP地址。
这个IP地址将用于远程管理和监控交换机。
确保IP地址与网络环境相匹配，并避免与其他设备冲突。
3. 配置带外管理接口的子网掩码设置带外管理接口的子网掩码，以定义带外管理接口所在网络的范围。
子网掩码将帮助确定哪些IP地址属于同一网络。
4. 配置带外管理接口的默认网关设置带外管理接口的默认网关，以便在需要访问其他网络时能够正确路由数据包。
默认网关通常是连接到其他网络的路由器的IP地址。
5. 配置带外管理接口的DNS服务器为带外管理接口配置一个或多个DNS服务器的IP地址。
这将帮助交换机解析域名并进行远程访问。
6. 配置带外管理接口的SNMP如果需要使用SNMP（简单网络管理协议）进行远程监控和管理，可以配置带外管理接口的SNMP设置。
这将允许管理员通过SNMP管理工具监控交换机的状态和性能。
7. 配置带外管理接口的安全性为了确保带外管理交换机的安全性，可以配置访问控制列表（ACL）或防火墙规则，限制对带外管理接口的访问。
只允许授权的管理员使用带外管理功能。
交换机带外管理和带内管理
我要出差了
知识储备
2. 如何操作才能实现telnet远程登陆呢？
带内管理
知识储备
Telnet远程交管换理机交的换管机理实方现式方法
带内管理
console线
IP
Name
密码
交换机第一次配置时，必须采用Console配置口进 行配置，该方式属于带外管理，利用这种方式可以配置 交换机支持带内管理。 Telnet是典型的带内管理方式。
若网络管理员忘记交换机的登陆密码，该怎么解决 呢？请同学们自行思考。
交换机带内管理和带外管理
主讲：
大型园区网络
核心交换机
Internet 路由器
接入交换机
1
2
汇聚交换机
这么多！
3456源自实训目的熟悉带内管理和带外管理的区别 掌握带内管理和带外管理的实现方式 灵活使用带内和带外方式管理交换机
实训步骤
【 上
一
机 实
二
操
】
三
四
任务描述 知识储备 任务实施 总结拓展
任务描述
假设你是某公司的网络管理员，你希望 在以后工作中能在办公室或者出差时远程管 理公司的交换机，该如何实现呢？
知识储备
交换机的管理方式
带外管理
带内管理
console线
用户数据
用户数据
telnet
知识储备
带内管理
练习题
1. 若实现案例中提出的远程管理可以选用以下哪种方式？
A. console带外管理方式 B. telnet带外管理方式 C. telnet带内管理方式 D. console带内管理方式
交换机管理方式有哪些交换机管理方式详解
交换机管理方式有哪些交换机管理方式详解导读可网管交换机可以通过以下几种途径进行管理：通过RS-232串行口（或并行口）管理、通过网络浏览器管理和通过网络管理软件管理。
下面小编就来说说交换机管理方式有哪些。
可网管交换机可以通过以下几种途径进行管理：通过RS-232串行口（或并行口）管理、通过网络浏览器管理和通过网络管理软件管理。
下面小编就来说说交换机管理方式有哪些。
交换机管理方式有哪些：串口管理可网管交换机附带了一条串口电缆，供交换机管理使用。
先把串口电缆的一端插在交换机背面的串口里，另一端插在普通电脑的串口里。
然后接通交换机和电脑电源。
在Windows 98和Windows 2000里都提供了“超级终端”程序。
打开“超级终端”，在设定好连接参数后，就可以通过串口电缆与交换机交互了，如图1所示。
这种方式并不占用交换机的带宽，因此称为“带外管理”（Out of band）。
在这种管理方式下，交换机提供了一个菜单驱动的控制台界面或命令行界面。
你可以使用“Tab”键或箭头键在菜单和子菜单里移动，按回车键执行相应的命令，或者使用专用的交换机管理命令集管理交换机。
不同品牌的交换机命令集是不同的，甚至同一品牌的交换机，其命令也不同。
使用菜单命令在操作上更加方便一些。
交换机管理方式有哪些：Web管理可网管交换机可以通过Web（网络浏览器）管理，但是必须给交换机指定一个IP地址。
这个IP地址除了供管理交换机使用之外，并没有其他用途。
在默认状态下，交换机没有IP地址，必须通过串口或其他方式指定一个IP地址之后，才能启用这种管理方式。
使用网络浏览器管理交换机时，交换机相当于一台Web服务器，只是网页并不储存在硬盘里面，而是在交换机的NVRAM里面，通过程序可以把NVRAM里面的Web程序升级。
当管理员在浏览器中输入交换机的IP地址时，交换机就像一台服务器一样把网页传递给电脑，此时给你的感觉就像在访问一个网站一样。
这种方式占用交换机的带宽，因此称为“带内管理”（In band）。
交换机各个端口类型的概述
来源:网络首先,将交换机得类型进行划分,交换机分为低端(SOHO级)与高端(企业级)。
其两者得重要区别就就是低端得交换机,每一个物理端口为一个逻辑端口,而高端交换机则就是将多个物理端口捆绑成一个逻辑端口再进行得配置得。
cisco网络中,交换机在局域网中最终稳定状态得接口类型主要有四种:access/ trunk/ multi/ dot1qtunnel。
1、access: 主要用来接入终端设备,如PC机、服务器、打印服务器等。
2、trunk: 主要用在连接其它交换机,以便在线路上承载多个vlan。
3、multi: 在一个线路中承载多个vlan,但不像trunk,它不对承载得数据打标签。
主要用于接入支持多vlan得服务器或者一些网络分析设备。
现在基本不使用此类接口,在cisco得网络设备中,也基本不支持此类接口了。
4、dot1qtunnel: 用在QinQ隧道配置中。
Cisco网络设备支持动态协商端口得工作状态,这为网络设备得实施提供了一定得方便(但不建议使用动态方式)。
cisco动态协商协议从最初得DISL(Cisco私有协议)发展到DTP(公有协议)。
根据动态协议得实现方式,Cisco网络设备接口主要分为下面几种模式:1、switchport mode access: 强制接口成为access接口,并且可以与对方主动进行协商,诱使对方成为access模式。
2、switchport mode dynamic desirable: 主动与对协商成为Trunk接口得可能性,如果邻居接口模式为Trunk/desirable/auto之一,则接口将变成trunk接口工作。
如果不能形成trunk模式,则工作在access模式。
这种模式就是现在交换机得默认模式。
3、switchport mode dynamic auto: 只有邻居交换机主动与自己协商时才会变成Trunk接口,所以它就是一种被动模式,当邻居接口为Trunk／desirable之一时,才会成为Trunk。
交换机基本管理操作
目录第1章交换机管理......................................................................1-11.1 管理方式..........................................................................................1-11.1.1 带外管理.................................................................................................1-11.1.2 带内管理.................................................................................................1-51.2 CLI界面............................................................................................1-91.2.1 配置模式介绍.......................................................................................1-101.2.2 配置语法...............................................................................................1-121.2.3 支持快捷键...........................................................................................1-121.2.4 帮助功能...............................................................................................1-121.2.5 对输入的检查.......................................................................................1-131.2.6 支持不完全匹配....................................................................................1-13第2章交换机基本配置..............................................................2-12.1 基本配置..........................................................................................2-12.2 远程管理..........................................................................................2-22.2.1 Telnet.....................................................................................................2-22.2.2 SSH........................................................................................................2-32.3 配置交换机的IP地址.......................................................................2-42.3.1 配置交换机的IP地址任务序列...............................................................2-52.4 SNMP配置.......................................................................................2-62.4.1 SNMP介绍.............................................................................................2-62.4.2 MIB介绍.................................................................................................2-72.4.3 RMON介绍.............................................................................................2-82.4.4 SNMP配置.............................................................................................2-82.4.5 SNMP典型配置举例.............................................................................2-102.4.6 SNMP排错帮助....................................................................................2-112.5 交换机升级.....................................................................................2-122.5.1 交换机系统文件....................................................................................2-122.5.2 BootROM模式升级..............................................................................2-122.5.3 FTP/TFTP升级.....................................................................................2-142.6 交换机基本配置的Web配置..........................................................2-212.6.1 基本配置...............................................................................................2-212.6.2 SSH管理..............................................................................................2-242.6.3 SNMP配置...........................................................................................2-252.6.4 交换机固件升级....................................................................................2-31 2.6.5 Telnet服务器配置.................................................................................2-34 2.6.6 基本配置维护和调试.............................................................................2-35第1章 交换机管理1.1 管理方式用户购买到交换机设备后，需要对交换机进行配置，从而实现对网络的管理。

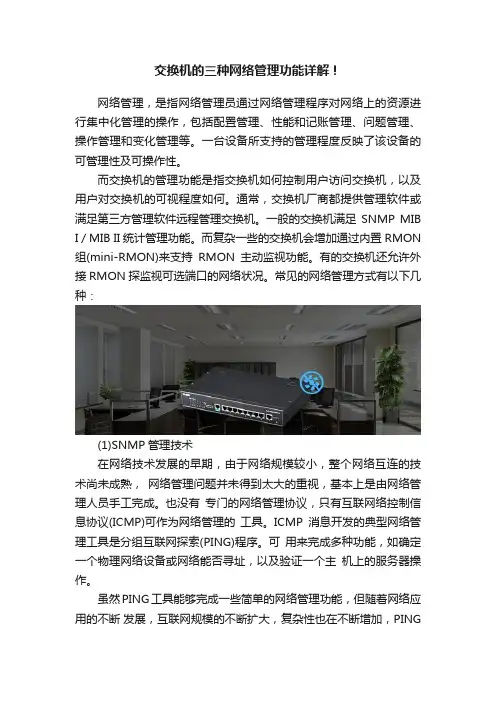

交换机的三种网络管理功能详解！
交换机的三种网络管理功能详解！网络管理，是指网络管理员通过网络管理程序对网络上的资源进行集中化管理的操作，包括配置管理、性能和记账管理、问题管理、操作管理和变化管理等。
一台设备所支持的管理程度反映了该设备的可管理性及可操作性。
而交换机的管理功能是指交换机如何控制用户访问交换机，以及用户对交换机的可视程度如何。
通常，交换机厂商都提供管理软件或满足第三方管理软件远程管理交换机。
一般的交换机满足SNMP MIB I / MIB II统计管理功能。
而复杂一些的交换机会增加通过内置RMON 组(mini-RMON)来支持RMON主动监视功能。
有的交换机还允许外接RMON探监视可选端口的网络状况。
常见的网络管理方式有以下几种：(1)SNMP管理技术在网络技术发展的早期，由于网络规模较小，整个网络互连的技术尚未成熟，网络管理问题并未得到太大的重视，基本上是由网络管理人员手工完成。
也没有专门的网络管理协议，只有互联网络控制信息协议(ICMP)可作为网络管理的工具。
ICMP消息开发的典型网络管理工具是分组互联网探索(PING)程序。
可用来完成多种功能，如确定一个物理网络设备或网络能否寻址，以及验证一个主机上的服务器操作。
虽然PING工具能够完成一些简单的网络管理功能，但随着网络应用的不断发展，互联网规模的不断扩大，复杂性也在不断增加，PING功能已经不能满足网络管理人员的需要。
一些厂商开始生产针对自己产品的专用网络管理系统，而这种专用的网管系统难于对其他厂商的通信产品及网管系统进行管理。
随着20世纪80年代后期Internet的迅猛发展，网络的规模和异构性都在急剧提高，在面对由多厂家产品组成的复杂网络时，这种专用的网管系统也已经无法胜任网络的全面管理。
1988年，IAB推出了SNMP(Simple Network Management Protoc01)。
一开始，人们把SNMP只是做为近期的过渡解决方案，而将CMIS／CMIP做为长远的解决方案。
交换机具有的基本配置与管理
交换机具有的基本配置与管理
工具/原料
计算机网络
工具软件
一、说明
交换机的管理方式基本分为两种：带内管理和带外管理。
1、通过交换机的Console端口管理交换机属于带外管理;这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。
2、通过Telnet、拨号等方式属于带内管理。
交换机的命令行操作模式主要包括：
1、用户模式 Switch>
2、特权模式 Switch#
3、全局配置模式 Switchconfig#
4、端口模式 Switchconfig-if#
交换机命令行说明：
1、进入特权模式en
2、进入全局配置模式conf t
3、进入交换机端口视图模式int f0/1
4、返回到上级模式exit
5、从全局以下模式返回到特权模式end
6、帮助信息如? 、co?、copy?
7、命令简写如 conf t
8、命令自动补全Tab
9、快捷键ctrl+c中断测试,ctrl+z退回到特权视图
10、Reload重启。
在特权模式下
11、修改交换机名称hostname X
12、使用tab键，命令简写，帮助命令?
设备:
Switch_2960 1台;笔记本1台;配置线一根。
笔记本console端口配置：
Switch>enable
Switch#conf t
Switchconfig#hostname SA
Switchconfig#interface fa 0/1
Switchconfig-if#end
查看交换机的设置情况。
感谢您的阅读，祝您生活愉快。
带外管理-
带外管理带外管理(Out-of-Band Management)的含义就是在可能异常或者网络断开的情况下，仍然可以对系统进行管理。
和带内管理相比，带外管理并不使用系统上的操作系统和软件，而是通过一些特殊的端口、协议和设备来进行管理操作。
带外管理具有以下优点：1. 可以避免出现由于系统崩溃或者网络故障而导致管理不可用的情况2. 允许管理员对系统进行全面的控制并对重要任务进行安全的操作3. 可以远程控制，无需管理员现场带外管理的应用范围非常广泛，主要涉及到网络设备管理、服务器管理、数据中心管理等领域。
本文将主要从网络设备和服务器管理两个方面进行详细介绍。
1. 网络设备管理网络设备主要指交换机、路由器等网络设备。
在网络故障或者设备配置错误时，管理员需要快速定位和解决问题，而带外管理为实现这一目的提供了便利。
下面将介绍一些经典的带外管理协议和设备：(1) 带外管理协议SNMP协议：Simple Network Management Protocol简称SNMP，是一种用于网络管理的协议。
通过SNMP协议，管理员可以在不到服务器物理上的情况下对其进行管理，比如查看设备状态、配置方案等。
SNMP使用的是UDP端口，因此不受TCP/IP协议栈的影响。
Telnet协议：Telnet协议是一种网络协议，可以在客户端和服务器之间建立一种虚拟终端连接，让管理员通过终端程序远程登录服务器，从而进行管理。
SSH协议：SSH协议即Secure Shell，是一种加密的协议。
和Telnet协议相比，SSH协议更加安全，可以有效防止黑客攻击和信息泄露。
(2) 带外管理设备IPMI(Intelligent Platform Management Interface)：IPMI是一种标准，可以为服务器等计算机系统提供硬件级别的监控、管理和控制功能。
通过IPMI，管理员可以通过一条专用的管理网络访问服务器的处理器再次及其相关组件。
IPMI的架构模型分为系统管理模块(SMM)、应用模块及协议模块，其中应用模块包括命令响应器、命令执行器及命令行工具等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交换机带外管理及端口识别
一、实验目的
1、熟悉普通二层交换机的外观；
2、了解普通二层交换机各端口的名称和作用；
3、了解交换机最基本的管理方式——带外管理的方法。
二、应用环境
网络设备的管理方式可以简单地分为带外管理（out-of-band）和带内管理（in-band）两
种管理模式。
所谓带内管理，是指网络的管理控制信息与用户网络的承载业务信息通过同一个逻辑信道传送，简而言之，就是占用业务带宽；而在带外管理模式中，网络的管理控制信息与用户网络的承载业务信息在不同的逻辑信道传送，也就是设备提供专门用于管理的带宽。
目前很多高端的交换机都带有带外网管接口，使网络管理的带宽和业务带宽完全隔离，
互不影响，构成单独的网管网。
通过Console 口管理是最常用的带外管理方式，通常用户会在首次配置交换机或者无法
进行带内管理时使用带外管理方式。
带外管理方式也是使用频率最高的管理方式。
带外管理的时候，我们可以采用Windows
操作系统自带的超级终端程序来连接交换机，当然，用户也可以采用自己熟悉的终端程序。
Console 口：也叫配置口，用于接入交换机内部对交换机作配置；
Console 线：交换机包装箱中标配线缆，用于连接console 口和配置终端。
三、实验设备
1、DCS-3926S 交换机1 台
2、PC 机1 台
3、交换机 console 线1 根
四、实验拓扑
将PC 机的串口和交换机的console 口用console 线如图连接。
五、实验要求
1、正确认识交换机上各端口名称；
2、熟练掌握使用交换机 console 线连接交换机的console 口和PC 的串口；
3、熟练掌握使用超级终端进入交换机的配置界面。
六、实验步骤
第一步：认识交换机的端口。
0/0/1 中的第一个0 表示堆叠中的第一台交换机，如果是1，就表示第2 台交换机；第2
个0 表示交换机上的第1 个模块（DCS-3926s 交换机有3 个模块：网络端口模块（M0），模块1（M1），模块2（M2）；最后的1 表示当前模块上的第1 个网络端口。
0/0/1 表示用户使用的是堆叠中第一台交换机网络端口模块上的第一个网络端口。
默认情况下，如果不存在堆叠，交换机总会认为自己是第0 台交换机。
第二步：连接console 线。
拔插console 线时注意保护交换机的console 口和PC 的串口，不要带电拔插。
第三步：使用超级终端连入交换机。
1、打开微软视窗系统，点击“开始”——“程序”——“附件”——“通讯”——“超级终端”。
2、为建立的超级终端连接取名字：点击后出现下图界面，输入新建连接的名称，系统
会为用户把这个连接保存在附件中的通讯栏中，以便于用户的下次使用。
点击“确
定”按扭。
超级终端的启动
3、选择所使用的端口号：第一行的“DCS-3926S”是上一个对话框中填入的“名称”，最后一行的“连接时使用”的缺省设置是连接在“COM1”口上，点击下拉菜单，有
其他的选项，视用户实际连接的端口而定。
如下图所示。
4、设置端口属性下图所示：点击右下方的“还原默认值”按扭，波特率为9600，数据
位8，奇偶校验“无”，停止位1，数据流控制“无”。
5、如果 pc 串口与交换机的console 口连接正确，只要在超级终端中按下“Enter”键，将会看到如下图所示界面，表示已经进入了交换机，此时已经可以对交换机输入指
令进行查看。
6、此时，用户已经成功进入交换机的配置界面，可以对交换机进行必要的配置。
Show version 可以查看交换机的软硬件版本信息。
7、使用 show running 查看当前配置。
