光伏组件桩基施工方案设计
光伏管桩施工方案

光伏管桩施工方案1. 引言光伏管桩是一种将太阳能光伏发电系统和桩基工程相结合的新型建筑技术。
它将太阳能光伏发电系统安装在桩基上,充分利用地下空间,提高土地的利用率。
本文将详细介绍光伏管桩施工方案。
2. 工程准备在光伏管桩施工之前,需要进行充分的工程准备工作,包括: - 地质勘察:对施工区域进行地质勘察,了解地质情况,确定施工方案。
- 水文勘察:对施工区域进行水文勘察,了解地下水位和水流情况,确定管桩施工的安全性。
- 设计方案:根据勘察结果,制定管桩施工的设计方案,包括桩基的数量、深度和排列方式等。
3. 施工流程光伏管桩施工的具体流程如下所示:3.1 桩基施工桩基施工是光伏管桩施工的第一步,具体步骤包括: 1. 进场准备:搭建施工临时设施,组织施工人员。
2. 施工方案确认:确认施工方案,包括桩基的数量、深度和排列方式等。
3. 开挖土方:根据设计要求,在施工区域进行土方开挖,控制土方的稳定性。
4. 填筑砼基础:在土方开挖好的坑中,进行砼基础填筑,确保基础的牢固性。
5. 安装管桩:根据设计要求,在基础上安装管桩,保证桩的垂直度和稳定性。
3.2 光伏组件安装桩基施工完成后,进行光伏组件的安装,具体步骤包括: 1. 安装框架支架:在管桩上安装框架支架,支撑光伏组件。
2. 安装光伏组件:将光伏组件安装在框架支架上,确保组件的稳定性和安全性。
3. 连接线路:根据设计要求,连接光伏组件之间的线路,确保电能传输畅通。
3.3 系统调试和验收光伏管桩施工完成后,需要进行系统的调试和验收,确保光伏发电系统的正常运行。
具体步骤包括: 1. 系统调试:检查光伏发电系统各部分的工作状态,进行调试,确保系统的稳定性和高效性。
2. 系统验收:进行系统的验收测试,测试系统的发电效率和电能输出情况。
验收合格后,进行系统的正式投运。
4. 安全措施在光伏管桩施工过程中,需要注意以下安全措施: - 安全防护:施工现场应设置明显的安全警示标志,划定安全区域进行施工。
光伏桩基施工方案

光伏桩基施工方案一、项目概况本项目是一个光伏电站的建设项目,施工范围包括光伏电池组件及支架系统的安装建设。
本施工方案将重点介绍光伏桩基的施工内容和步骤。
二、施工准备1.施工团队:成立专门的施工团队,包括项目经理、工程师、技术员、施工人员等。
2.设备和材料准备:配备所需的设备和工具,包括挖掘机、水泥搅拌机、焊接机、扳手等工具。
三、光伏桩基施工步骤1.施工方案确定:根据设计要求,确定光伏桩基的布置方案和施工方案。
包括桩基的间距、深度、方位等。
2.地面清理:对施工场地进行彻底清理,清除杂草、碎石等障碍物。
3.确定桩基位置:根据设计要求在地面上标明桩基位置,以便后续施工。
4.挖掘桩基坑:使用挖掘机按照设计要求挖掘桩基坑,并进行必要的平整和夯实,确保桩基的稳定性。
5.桩基支架安装:在每个桩基坑内安装光伏桩基支架,确保支架水平和垂直度。
6.桩基浇筑:在每个桩基坑内进行水泥浇筑,确保桩基的稳定性。
在浇筑时,要注意光伏桩基的准确位置和垂直度。
7.桩基固定:等待水泥凝固后,对光伏桩基进行固定,确保其稳定性和可靠性。
8.焊接支架及夹具:根据设计要求,在光伏桩基上进行焊接,安装支架及夹具,以便后续安装光伏电池组件。
9.设备调试和保养:对桩基支架及夹具进行调试和保养,保证其正常运行。
四、施工安全注意事项1.施工人员必须穿戴符合要求的个人防护装备,包括安全帽、工作服、防护眼镜、防滑鞋等。
2.施工现场必须设置警示标志,并根据需要设置防护栏杆,确保施工区域的安全。
3.操作挖掘机等重型机械时,必须经过专业培训,并由具备相关操作证的人员进行操作。
4.施工现场必须保持整洁,杂物必须妥善存放,避免堆放高于安全高度的物品。
5.施工期间,必须按照操作规程进行工作,严禁违章操作。
五、质量控制措施1.施工前,对相关材料进行检查和验收,确保其质量和合格性。
2.施工人员必须严格按照设计图纸和标准进行施工,确保施工质量和安全性。
3.对光伏桩基的位置、尺寸和垂直度进行监测和检查,确保符合设计要求。
光伏支架基础桩基施工方案

光伏支架基础桩基施工方案
一、前言
光伏支架基础桩基施工是光伏发电项目中至关重要的一环,直接关系到光伏组件的稳定性和寿命。
本文将介绍光伏支架基础桩基施工的步骤和注意事项,希望对相关施工人员提供参考。
二、施工前准备
1.根据设计图纸确定基础桩的位置,标记好桩位。
2.准备好所需的材料和设备,如基础桩、挖掘机、打桩机等。
3.充分培训施工人员,确保操作规范,并提前安排好施工计划。
三、施工步骤
3.1 桩位清理
在确定的桩位周围清理无障碍物,保证施工区域的整洁。
3.2 桩孔挖掘
1.根据设计要求,使用挖掘机在桩位处开挖桩孔。
2.注意挖掘过程中的垂直度和水平度,确保桩孔的准确性和稳定性。
3.挖掘至设计要求的深度,清理桩孔底部的杂物。
3.3 桩基浇筑
1.将基础桩安装到桩孔中,确保桩基底部与桩孔底部接触牢固。
2.在桩孔周围浇筑混凝土,并采取振捣措施,确保混凝土充实和密实。
四、施工注意事项
1.施工过程中要注意保持桩位和桩孔的垂直度和水平度,以确保基础桩
的承载能力。
2.在浇筑混凝土时,要注意控制水灰比,确保混凝土的质量和强度。
3.施工现场要保持清洁,避免杂物进入桩孔或混凝土中影响基础桩的稳
定性。
4.施工完毕后,要及时对施工现场进行清理,确保施工质量得到保障。
五、结语
光伏支架基础桩基施工是光伏发电项目中不可或缺的环节,只有科学规范的施工才能保证光伏组件的稳定运行。
希望本文所述内容对相关从业人员有所帮助,为光伏发电项目的顺利进行提供参考和借鉴。
光伏工程支架基础及支架组件施工安装施工组织设计

四、施工组织设计概述1.1项目概况1.1.1工程概况XXXXX光伏发电站工程位于XXX内。
1.1.2工程地质条件及工程等级1) 区域地质概况地面为新生界第四系(前 250 万年至今)地层覆盖,有五种类型:①第四层坡残积层。
仅见于北部低丘及丘岗过渡地带,面积极小,岩性为红、褐色亚粘土夹碎石。
②中更新统冲共积层。
分布在胡市镇胡家场—九真镇九真庙—佛子山镇吴家新场—渔薪镇以北岗状平原区。
地面见于石堰口水库北海拔 50m 以上的丘坡上。
地层由棕褐、黑褐、棕黄、砖红色粘土及砾石组成,砾石以石灰砂岩为主,伴有灰岩、燧石。
③上更新统冲湖积层。
掩埋于全新统之下,分上、下部,上部是粘土,下部是亚砂土及砂、砂砾石层。
④全新统湖积层,由青灰、灰黑色淤泥质亚粘土及淤泥组成,结构紧密、质地细腻、富含有机质,夹有少量螺蚌壳,且有微臭味。
分布于白湖垦区、沉湖垦区一带。
⑤全新统冲积层。
由棕黄及棕色粉5 砂、细砂、亚砂土、黄褐色亚粘土、淤泥质亚砂土等组成。
粉砂、细砂结构松散,成分为石英长石、云母及少量暗色矿物,厚 1~18m。
亚粘土呈透镜状,厚约 5m。
亚砂土松散,遇水易崩解,厚 1~26m。
2) 区域稳定性评价本工程场址周边范围内不存在全新世活动断裂,场址区广泛分布松散堆积物,地表无断裂存在的迹象及证据,依据《火力发电厂岩土工程勘测技术规程》( DL/T5074-2006),场址区满足规程要求的安全距离,场址区处于相对稳定地段,本工程建设不受断裂的影响,场地适宜工程建设1.2 项目内容及工期要求1.2.1该标段主要分项工程(1)总图工程:(清单中无此项);(2 组件支架基础工程:基础制作工程、基础安装工程;(3)桩基基础:桩基基础工程,基础安装工程(4)阵列区道路:道路开挖、道路回填。
(5)支架基础:支架基础制作、支架基础安装1.2.2业主工期要求施工工期:20XX年XX月XX日开工至20XX年XX月XX日完工。
1.3施工特点及重点1.3.1施工特点(1)该工程工期较短,质量要求高,施工期间,大量的施工机械、人员、材料进入施工现场,如何确保施工正常进行,难度较大。
光伏组件桩基施工方案

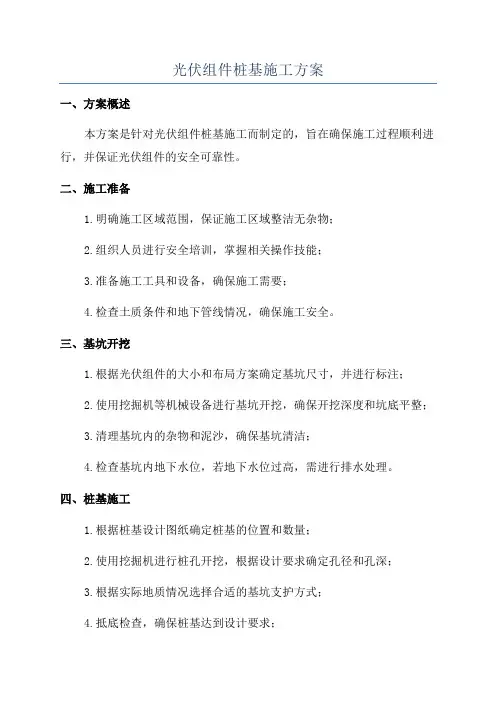

光伏组件桩基施工方案一、方案概述本方案是针对光伏组件桩基施工而制定的,旨在确保施工过程顺利进行,并保证光伏组件的安全可靠性。
二、施工准备1.明确施工区域范围,保证施工区域整洁无杂物;2.组织人员进行安全培训,掌握相关操作技能;3.准备施工工具和设备,确保施工需要;4.检查土质条件和地下管线情况,确保施工安全。
三、基坑开挖1.根据光伏组件的大小和布局方案确定基坑尺寸,并进行标注;2.使用挖掘机等机械设备进行基坑开挖,确保开挖深度和坑底平整;3.清理基坑内的杂物和泥沙,确保基坑清洁;4.检查基坑内地下水位,若地下水位过高,需进行排水处理。
四、桩基施工1.根据桩基设计图纸确定桩基的位置和数量;2.使用挖掘机进行桩孔开挖,根据设计要求确定孔径和孔深;3.根据实际地质情况选择合适的基坑支护方式;4.抵底检查,确保桩基达到设计要求;5.进行桩基混凝土浇筑,采用电动搅拌机混合混凝土,确保浇筑均匀、密实;6.进行桩身的垂直度和设备固定件的安装,确保桩基垂直和固定件可靠;7.等待混凝土凝固,根据需要进行养护。
五、安装光伏组件1.根据设计图纸确定光伏组件的布局和间距;2.使用吊装设备将光伏组件吊装到桩基固定件上;3.确保光伏组件的安装平整和稳固,使用橡胶垫进行垫平;4.进行线缆连接和绝缘处理,确保光伏组件的电气安全;5.对安装完成的光伏组件进行检查和测试,确保其功能正常。
六、验收和交付1.对光伏组件桩基进行全面检查和测试,确保其满足设计要求;2.编制施工记录和报告,记录施工过程和施工质量;3.完成施工区域的清理工作,保持整洁;4.协助监理工程师进行验收,并确保交付工程的顺利进行。
七、施工安全措施1.施工现场划定警示区域,设置施工警示牌;2.工作人员做好安全防护措施,必要时佩戴安全帽和防护装备;3.操作设备时,必须熟悉使用方法,并进行操作培训;4.控制施工现场的人员数量,确保施工安全;5.检查施工设备和工具的安全性,确保施工过程中不发生安全事故。
山地光伏桩基施工方案(已审核-优)

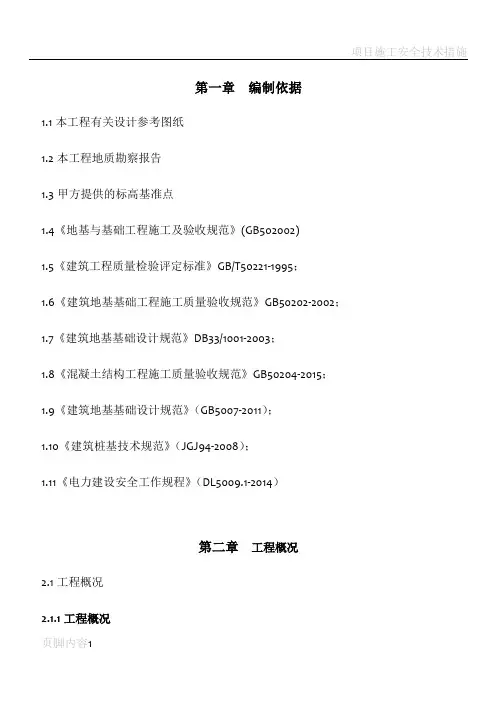

第一章编制依据1.1本工程有关设计参考图纸1.2本工程地质勘察报告1.3甲方提供的标高基准点1.4《地基与基础工程施工及验收规范》(GB502002)1.5《建筑工程质量检验评定标准》GB/T50221-1995;1.6《建筑地基基础工程施工质量验收规范》GB50202-2002;1.7《建筑地基基础设计规范》DB33/1001-2003;1.8《混凝土结构工程施工质量验收规范》GB50204-2015;1.9《建筑地基基础设计规范》(GB5007-2011);1.10《建筑桩基技术规范》(JGJ94-2008);1.11《电力建设安全工作规程》(DL5009.1-2014)第二章工程概况2.1工程概况2.1.1工程概况工程名称:晶科电力芮城县东尧50MWp光伏领跑技术基地项目建设单位:芮城县晶科电力有限公司设计单位:中国华电科工集团有限公司监理单位:陕西诚德工程监理有限公司承建单位:中机国能电力工程有限公司晶科电力有限公司山西运城市芮城县国家生态光伏领跑者示范基地5万千瓦项目位于山西省运城市芮城县东尧村附近,地块中心地理坐标N34°44′59″,E110°31′14″,站址平均海拔1055m,占地面积约115公顷,光伏场区规划容量为5万千瓦,31个阵列,建成后输往运城电网。
此次勘察共分9个地块,4、6、7地块均为梯田,1、2、3、5、8、9地块均在山坡或山顶。
光伏组件支架基础采用微型钻孔灌注桩,预估基础埋深为2m,预估基底压力为50KN。
场址区地理位置见下图:2.1.2工程简介本项目是由芮城县晶科电力有限公司投资建设的国家生态光伏领跑者示范基地高压并网发电站,建设规模总容量为50MWp。
项目位于山西省运城市芮城县东尧场址,场址距芮城县城23公里,工程总投资约3.92亿元。
本项目采用晶科EaglePERC-JKM295M型高效组件,投产后每年可为电网提供5446万度清洁电力,每年节约标煤1.8万吨,减排二氧化碳4.72万吨、二氧化硫154.7万吨、氧氮化物1.47吨,减少污染,节约能源,具有较好的经济、环境和社会效益。
光伏发电站桩基现场施工方法

光伏发电站桩基现场施工方法集团公司文件内部编码:(TTT-UUTT-MMYB-URTTY-ITTLTY-河南卫辉20MW光伏电站并网项目光伏组件桩基施工方案编制人:李春审核人:王勇审批人:编制日期:光伏组件桩基施工方案光伏组件桩基施工方案本项目共有1个光伏方阵,共计1MW,共有桩基720根。
每个桩基深1.5m,地上部分1000mm,桩基直径300mm,采用C30混凝土浇筑而成。
桩基钢筋规格为φ14、φ8两种。
其中φ14为主筋,每根桩内6根,φ8为螺旋箍筋。
桩基总体施工流程为:放线测量→基础中心定位→钻孔→钢筋笼放置→地面模板安装→混凝土浇筑→预埋件放置→模板拆除→混凝土养护。
1.测量工程施工方案1.1工作依据现有施工蓝图和3个定位桩()。
1.2测量人员本工程共分为1个施工段,1个分区。
本工程现场配备现场管理人员1名,测量员1名,后勤人员1名,工人按需配备。
职责如下:(1)管理人员对测量工作安排部署;(2)测量员收集整理测量资料,负责具体的测量放线与复核工作。
1.3配备的测量仪器为满足工程施工测量放线的需求,拟配备的主要测量仪器如下:1.4测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核,检测合格后才会投入使用。
投入使用的测量仪器会做好日常的使用与保养工作。
一经发现问题,立即停用并送检专业维修单位维修校正。
1.5测量总体规划:(1)对原始控制网复查及保护,对控制网现场交接后,我们对一级控制网进行了复查,复查所得横纵坐标误差均在20mm以内(可能受温度、大气、棱镜立不稳等原因造成),而后,我们对控制桩做了保护,在桩四周浇筑了混凝土护墩(护墩尺寸大约为300mm*300mm*200mm),作为永久性控制点。
(2)测量放样为了便于施工,我们对整个施工板块采取了3级布控,一级控制网为甲方提供的W1、W2、W3(三个控制点组成);由于一级控制网各点距施工现场较远,施工不方便,我们从一级控制网导出二级控制网,二级控制网有2个点(即控制点桩,桩上均钉有小钉子作为坐标点,桩身喷有红漆,并有编号),分别为001#、002#、;三级控制网为地块边缘4角桩位(桩身上用黑笔具名各桩号位置及所属地块)。
光伏发电站桩基施工方案

旭姚30MWp光伏电站并网项目光伏组件桩基施工方案编制人:审核人:审批人:编制日期:光伏组件桩基施工方案光伏组件桩基施工方案本项目共有10个光伏方阵,共计9MW,共有桩基6512根。
每个桩基深1.8m,地上部分1000mm,桩基直径260mm,采用C30混凝土浇筑而成。
桩基钢筋规格为φ12、φ6两种。
其中φ12为主筋,每根桩内6根,φ6为螺旋箍筋。
桩基总体施工流程为:放线测量→基础中心定位→钻孔→钢筋笼放置→地面模板安装→混凝土浇筑→预埋件放置→模板拆除→混凝土养护。
1. 测量工程施工方案1.1 工作依据现有施工蓝图和3个定位桩(W1.W2.W3)。
1.2 测量人员本工程共分为10个施工段,10个分区。
本工程现场配备现场管理人员10名,测量员10名,后勤人员2名,工人按需配备。
职责如下:(1)管理人员对测量工作安排部署;(2)测量员收集整理测量资料,负责具体的测量放线与复核工作。
1.3 配备的测量仪器为满足工程施工测量放线的需求,拟配备的主要测量仪器如下:1.4 测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核,检测合格后才会投入使用。
投入使用的测量仪器会做好日常的使用与保养工作。
一经发现问题,立即停用并送检专业维修单位维修校正。
1.5 测量总体规划:(1)对原始控制网复查及保护,对控制网现场交接后,我们对一级控制网进行了复查,复查所得横纵坐标误差均在20mm以内(可能受温度、大气、棱镜立不稳等原因造成),而后,我们对控制桩做了保护,在桩四周浇筑了混凝土护墩(护墩尺寸大约为300mm*300mm*200mm),作为永久性控制点。
(2)测量放样为了便于施工,我们对整个施工板块采取了3级布控,一级控制网为甲方提供的W1、W2、W3(三个控制点组成);由于一级控制网各点距施工现场较远,施工不方便,我们从一级控制网导出二级控制网,二级控制网有2个点(即控制点桩,桩上均钉有小钉子作为坐标点,桩身喷有红漆,并有编号),分别为001#、002#、;三级控制网为地块边缘4角桩位(桩身上用黑笔具名各桩号位置及所属地块)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实用标准文档光伏组件桩基施工方案施工单位:编制人:审批人:光伏组件桩基施工方案一、编制依据1、《建筑桩基技术规范》(JGJ94-94);2、《建筑地基基础工程施工质量验收规范》(GB50202-2002);3、该工程的《岩土工程勘察报告》及部份设计图纸。
二、工程概况与地质情况1、工程概况本项目位于平泉县杨树岭镇,共有桩基7000根,每个桩基深2.5m,地上部分200mm,桩基直径300mm,采用C30商品混凝土浇筑而成。
桩基钢筋规格为Φ12、φ6两种。
其中Φ12为主筋,每根桩内6根,φ6为螺旋箍筋。
2、地质情况本工程地基分层详见《岩土工程勘察报告》。
三、桩基总体施工流程为:放线测量→基础中心定位→钻孔→钢筋笼及钢管放置→地面模板安装→混凝土浇筑→模板拆除→混凝土养护→挖桩周土,回填中、粗砂1. 测量工程1.1 工作依据图纸和定位桩。
1.2 测量人员本工程现场配备技术员1名,测量员1名,工人按需配备。
职责如下:(1)技术员对测量工作安排部署;(2)测量员收集整理测量资料,负责具体的测量放线与复核工作。
1.3 配备的测量仪器全站仪一台,经纬仪两台,水准仪三台,100m钢卷尺两把,50m钢卷尺两把。
1.4 测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核,检测合格后才会投入使用。
投入使用的测量仪器会做好日常的使用与保养工作。
一经发现问题,立即停用并送检专业维修单位维修校正。
1.5 测量总体规划:(1)对原始控制网复查及保护对控制网现场交接后,我们对一级控制网进行了复查,复查所得横纵坐标误差均在20mm以内(可能受温度、大气、棱镜立不稳等原因造成),而后,我们对控制桩做了保护,在桩四周浇筑了混凝土护墩(护墩尺寸大约为300mm*300mm*200mm),作为永久性控制点。
(2)测量放样为了便于施工,我们对整个施工板块采取了3级布控,一级控制网为甲方提供的三个控制点组成;由于一级控制网各点距施工现场较远,施工不方便,我们从一级控制网导出二级控制网,二级控制网有5个控制点桩,桩上均钉有小钉子作为坐标点,桩身喷有红漆,并有编号),分别为001#、002#、003#、004#、005#;三级控制网为各地块边缘4角桩位(桩身上用黑笔具名各桩号位置及所属地块)。
(3) 测量内业根据总平面布置图及各方阵桩定位图,可得到各方阵定位坐标,从地坪标高图得知设计地坪标高。
将这些数据整理汇总,以便在工地测量放线时使用。
(4) 测量外业现场放样,我们将图纸上标示的构筑物位置放样到实际地形,并在构筑物位置四角做了编号标记(标记用长约50cm,桩顶截面10cm*10cm的木桩,编号顺序从各方阵西北角开始,按Z字形排序,分别为①、②、③、④。
(5)每个方阵具体操作如下:a) 由技术员用全站仪将每个方阵的每组轴线打上定位桩;b) 由技术员用经纬仪将每排定位桩加密并且引出控制桩并加固,确保轴线不移位及二次放线时使用;c) 由技术员用100m钢尺及经纬仪进行桩孔定位放线,然后用筷子进行定位撒上白灰点;d) 由质检员组织各部门人员进行验线,对桩基定位点进行自检,若发现桩基位置有偏差的进行重新定位放线,确保桩基的准确位置。
合格后进行下一道工序施工;e) 自检合格后通知监理验线,经监理复检合格同意进入下道工序后开始打桩,桩基施工过程中配专人进行过程控制;f) 打桩完毕后,质检员进行验桩孔、自检,如发现桩基孔有偏差及时整改,整改完成后重新检查;g) 自检合格后通知监理验收桩孔,待全部验收合格后进行下道工序施工; h) 桩孔成型后,用经纬仪通过控制木桩进行二次放线,每组钉上轴线控制桩及标高控制桩,然后在轴线控制桩上拉上钢丝,以方便桩模板及模具支架安装;(6)报验、检查在施工过程中,我们会将每次测量和放样的资料同步上报给业主、监理。
2.钻孔2.1成孔工艺流程:钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机2.2 钻孔机就位:钻孔机就位时,必须保持平稳,不发生倾斜、位移,为准确控制钻孔深度,应在机架上或机管上作出控制的标尺,以便在施工中进行观测、记录。
2.3 钻孔:调直机架挺杆,对好桩位(用对位圈),开动机器钻进、出土,达到控制深度后停钻、提钻。
2.4 检查成孔质量:2.4.1 钻深测定。
用测深绳(锤)或手提灯测量孔深及虚土厚度。
虚土厚度等于钻孔深的差值。
虚土厚度一般不应超过10cm。
2.4.2 孔径控制。
钻进遇有含石块较多的土层,或含水量较大的软塑粘土层时,必须防止钻杆晃动引起孔径扩大,致使孔壁附着扰动土和孔底增加回落土。
2.5 孔底土清理。
钻到预定的深度后,必须在孔底处进行空转清土,然后停止转动;提钻杆,不得曲转钻杆。
孔底的虚土厚度超过质量标准时,要分析原因,采取措施进行处理。
进钻过程中散落在地面上的土,必须随时清除运走。
2.6 移动钻机到下一桩位。
经过成孔检查后,应填好桩孔施工记录。
然后盖好孔口盖板,并要防止在盖板上行车或走人。
最后再移走钻机到下一桩位。
3. 钢筋工程3.1钢筋加工机械包括调直切断机2台,钢筋弯曲机2台,电焊机2台。
3.2 原材料进场检验(1)所有运至现场的钢筋,其品种、规格、牌号、质量等级均应符合设计要求,进厂时资料员负责收集出厂质量证明或厂家的试验报告单,钢筋表面或每捆钢筋均应有标志,且与报告单中批号吻合,否则不得进场。
(2)所有运至现场的钢筋,均应进行外观检查。
钢筋应平直,无损伤,表面不得有裂纹,油污,颗粒状或片状老锈,不符合要求的钢筋禁止使用。
(3)钢筋的取样:钢筋进场时,应按批进行检查和验收。
每批由同牌号、同规格、同交货状态的钢筋组成,重量不大于60t。
拉伸检验:任选两根钢筋切取。
两个试样,试样长500mm。
冷弯检验:任选两根钢筋切取两个试样,试样长500mm。
在切取试样时,应将钢筋端头的500mm去掉后再切取。
(4)钢筋加工过程中,如发现脆断、焊接性能不良。
力学性能不良或者力学性能显著不正常,应根据现行国家标准对该批钢筋进行化学成分检验和钢筋力学性能的复试。
3.3 钢筋堆放、加工及贮存(1)本工程所有钢筋均在施工现场加工成型。
存放钢筋的地方采用卵石路面。
钢筋堆放应架高处理,在乱石层上铺设砖块,钢筋距地面高度大于300mm,应注意“现金先用,后进后用”的原则。
(2)建立严格的钢筋生产、安全、文明、环保管理制度,并制定节约措施,降低材料损耗。
下料前要熟悉图纸,依据图纸审核材料单。
下料过程中,注意设计和规范的各项要求。
钢筋的弯折长度、弯折角度、搭接长度、平直长度以及高度等都需注意,发现问题及时与技术人员联系,防止下料中尺寸出现偏差。
钢筋加工前由技术部门做出钢筋配料单,由项目技术负责人审批后进行下料加工。
(3)钢筋切断应根据钢筋号、直径、长度和数量,长短搭配,先断长料后断短料,尽量减少和缩短钢筋的短头,以节约钢材。
钢筋的标识:成型的钢筋半成品在堆放时,同一部位或同一构件的钢筋要堆放在一起,并有明显标识,标识上应注明构件名称、层次、段次、钢筋型号、外观形状和尺寸、直径、根数、制作人、检验状态、检验人、检验日期等。
(4)制作的半成品钢筋,应在制作场内预检,合格后方可用于现场,并做好记录。
(5)垂直运输采用汽车吊进行,根据需要吊运至指定部位。
长钢筋吊运时,应进行试吊以确定吊点,防止吊点距离过大,钢筋产生变形。
水平运输采用板车运输,运输过程中要捆绑牢靠,防止挤压变形。
(6)成型钢筋按规格、使用部位等整齐码放,挂标识牌,做到整洁清楚,一目了然。
(7)钢筋调直时,Ⅰ级钢筋冷拉率不宜大于4%,钢筋调直后应平直、无局部弯曲。
(8)在工作台设置控制下料长度的限位挡板,精确控制钢筋的下料长度。
(9)钢筋切断时,钢筋和切断机刀口要成垂线,并严格执行操作规程,确保安全。
在切断过程中,如发现钢筋有劈裂、缩头或严重的弯头,必须切除。
(10)钢筋弯曲前,对形状复杂的钢筋,根据钢筋料牌上注明的尺寸,用石笔在钢筋上标示出各弯曲点位置,同时需注意一下三个方面:①根据不同弯曲角度扣除弯曲调整值,其扣除法是从相邻两段长度中各扣一半。
②钢筋端部带半圆弯钩时,该段长度划线应增加0.5d。
③弯曲点标注工作宜从钢筋中线开始向两边进行,两边不对称的钢筋,也可以从钢筋的一端开始划线,但要注意各队各弯曲的定型尺寸。
(11)钢筋在弯曲机上成型时,心轴直径是钢筋直径的2.5倍,成型轴宜家偏心轴套,以便适应不同直径的钢筋弯曲需要。
同时,为使弯弧一侧的钢筋保持平直,挡铁轴宜做成可变挡架或固定挡架。
(12)箍筋成型时,应先做样品。
弯钩要求:135°弯钩的平直段长度为10d,且不小于75mm。
两端弯钩成等号平行,长度误差不得超过5mm。
(13)钢筋加工质量要求:①钢筋拉直应平直,无局部曲折。
②钢筋切断端口不得有马蹄形或起弯等现象,钢筋的长度应力求准确。
③钢筋弯曲成型形状正确,平面上没有翘曲不平现象。
3.4 钢筋绑扎(1)核对半成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单牌符合,如有错漏应纠正增补。
(2)钢筋绑扎,先按施工图纸要求,标出尺寸线,绑扎时按放线尺寸确定钢筋位置。
(3)钢筋的接头位置,搭接长度,抗震构造钢筋及钢筋锚固长度要符合施工规范和设计要求。
(4)准备绑扎丝及绑扎工具,搭设操作架。
钢筋绑扎丝采用20~22号镀锌铁丝,其中22号铁丝只用于绑扎直接12mm以下的钢筋。
扎扣必须保证受力钢筋不移位,双向受力钢筋必须全部扎牢。
(5)螺旋筋设置在主筋外侧,螺旋箍筋缠绕要紧密。
防止离鼓,采用绑扎或梅花形点焊与主筋连接成型。
螺旋筋与主筋连接先点焊在主筋上,然后用绑丝绑扎。
钢筋绑扎采用18~22号铁丝,绑丝采用一正一反交叉绑扎的方式,每一扎均要勒紧。
螺旋钢筋采用标准卡具进行安装和检查。
3.5预埋钢管预埋钢管钢管材质为Q235B,表面采用热镀锌处理,平均厚度大于或等于80um;钢管与钢筋焊接(焊接长度不小于10d)。
钢管长600mm(外露200mm)预埋钢管上部圆形钢板上螺栓孔的开孔位置及数量结合光伏支架图纸进行确定。
预埋钢管内的细石混凝土须浇筑至钢筋顶部。
4. 模板工程4.1 材料规格波纹管管外径330mm,内径300mm,环形箍用铁丝制作。
4.2 施工准备砼桩模板按设计图纸尺寸裁断波纹管,按设计图纸统计每种类型波纹管用量,按比例下料,分类堆放备用。
为了固定螺栓,保证螺栓不移位,我施工单位用40*20*2的矩形钢管和50*5的角钢加工长11m的螺栓固定模具(即四排桩一个模具)具体大样见附图,在桩模板安装后,用焊接好的钢模具定位4.3 模板安装的一般要求:(1)下料尺寸准确。
由于每套模型要重复周转使用数次,因此必须保证每套模型的尺寸偏(3)模板成型后截面尺寸偏差应控制在±2mm。
(4)安装模板后,应拉通线调整模板,检查模板标高、截面尺寸、平整度、垂直度、确认合格后方可进行下道工序。
