筑路机械
道路硬化工程施工机具表
道路硬化工程施工机具表一、施工机械设备：1. 碾压机：主要用于对道路表面进行碾压，使道路面更加平整。
常见的有钢轮碾压机和橡胶轮碾压机两种。
2. 摊铺机：用于将沥青混凝土等材料均匀地摊铺在道路表面，保证道路表面的平整度和均匀度。
3. 大型推土机：主要用于对道路路基的平整和推填，保证道路的承载能力和稳定性。
常见的有履带式和轮胎式两种。
4. 油罐车：用于携带和加热沥青混凝土等材料，保持其在施工过程中的适宜温度。
5. 洒水车：用于对道路进行洒水，保持道路表面湿润，防止材料粘附在机械设备上。
6. 沥青搅拌车：用于将沥青与其它材料进行充分的混合，确保道路表面的质量。
7. 路面铣刨机：用于对旧路面进行铣刨和切割，以便进行新的路面硬化施工。
8. 平地机：用于对道路路基进行平整和整理，保证道路的平整度和坡度。
9. 道路标线机：用于对道路表面进行标线，确保道路交通的安全和有序。
10. 集料搅拌机：用于将各种材料进行充分的混合，以制备沥青混凝土等道路铺设材料。
11. 扫地机：用于清理道路表面的杂物和尘土，确保道路表面的清洁，并准备好进行硬化施工。
12. 渣土车：用于携带和清理施工现场的渣土和杂物，保持施工现场的整洁。
13. 拌合机：用于将沥青混凝土等材料进行充分的混合，确保道路表面材料的质量。
14. 道路除雪机：用于清理道路上的积雪，确保道路通畅和安全。
15. 监控设备：用于对施工现场进行实时的监控和记录，确保施工过程的质量和安全。
16. 其它：根据具体的施工需求，还可以使用各种辅助设备和工具，如挖掘机、起重机、压路机等，以满足不同的施工要求。
二、施工工具设备：1. 铁锹、镘子、平地铲：用于对道路路基进行整理和清理，保障道路表面的平整度和整洁度。
2. 手推式平地机：用于对道路路基进行平整和整理，补充和配合大型推土机的施工作业。
3. 手持式振动器：用于对道路路基材料进行振实，确保道路路基的承载能力和稳定性。
4. 测量工具：如水准仪、测量尺等，用于对施工现场进行实时的测量和监控，以保证施工质量和精度。
道路工程施工需要的工具
道路工程施工需要的工具一、机械设备1.挖掘机：挖掘机是道路工程施工常用的重型机械设备，主要用于土方开挖、填方、挖槽、挖坑、开沟、铲装、平整、不含开采装载作业，以及道路、铁路、水渠、堤坝等土石方工程的建设等。
2.压路机：压路机是专门用于压实土壤、沥青混合料和路面的机械设备，主要用于路基、路面的压实工作，能够提高道路的承载能力和耐久性。
3.振动碾压机：振动碾压机主要用于沥青路面的振动，能够提高路面的平整度和耐久性。
4.铣刨机：铣刨机是专门用于刨削路面、去除路面老化层的机械设备，能够提高路面的平整度和附着力。
5.混凝土搅拌站：混凝土搅拌站是专门用于生产混凝土的机械设备，主要用于道路基础、路面和桥梁等建筑物的施工。
6.路面切割机：路面切割机是专门用于切割沥青路面的机械设备，能够提高路面的平整度和平坦度。
7.搅拌车：搅拌车是专门用于搅拌混凝土的机械设备，主要用于混凝土的运输和搅拌。
8.路面铺装机：路面铺装机是专门用于铺设沥青路面的机械设备，能够提高路面的平整度和附着力。
9.路面修复机：路面修复机是专门用于修复路面缺陷的机械设备，能够修补路面的裂缝、坑洞等缺陷，提高路面的平整度和耐久性。
10.抛洒车：抛洒车是专门用于抛洒石料和防护材料的机械设备，主要用于路面的防尘、防滑、防冰等工作。
以上所列举的机械设备仅仅是道路工程施工中常用的一部分，在实际施工中还会根据具体的施工环境和施工要求选择合适的机械设备。
二、手工具1.铁锹：铁锹是道路施工中最基本的手工具之一，用于土方开挖、填方、挖槽、挖坑、开沟等工作。
2.铁镐：铁镐是道路施工中用于破碎土石、扒土等工作的手工具。
3.扁铲：扁铲是道路施工中用于挖土、抹平土壤等工作的手工具。
4.锤子：锤子是道路施工中用于打桩、杵打土块等工作的手工具。
5.凿子：凿子是道路施工中用于凿碎混凝土、砖石等工作的手工具。
6.手锯：手锯是道路施工中用于切割木材、金属等工作的手工具。
7.剪刀：剪刀是道路施工中用于剪切绳索、电缆等工作的手工具。
公路工程施工机械(3篇)
第1篇一、挖掘机械挖掘机械主要用于土壤、岩石等材料的挖掘和装载。
根据行走方式，挖掘机械可分为履带式和轮胎式；按铲斗的装载方式，可分为正铲挖掘机和反铲挖掘机。
1. 正铲挖掘机：适用于挖掘、装载松散材料，如土、砂、石等。
其特点是挖掘效率高、工作范围广、作业稳定性好。
2. 反铲挖掘机：适用于挖掘、装载粘性土壤、岩石等材料。
其特点是挖掘力大、适应性强、工作范围广。
二、铲土运输机械铲土运输机械主要用于铲运或装载土石，如隧道出渣装运、混凝土拌合站砂石料铲运等。
1. 装载机：主要用于装载土石、沙、砂等材料。
根据行走方式，可分为轮胎式和履带式；根据翻斗形式，可分为侧翻和正翻。
2. 推土机：适用于路基修筑、基坑开挖、平整场地等作业。
推土机具有操作灵活、运转方便、所需工作面小等特点。
3. 铲运机：是一种循环作业式铲土运输机械，由铲土、运土和回驶三部分组成。
根据行走方式，可分为拖式和自行式。
三、压实机械压实机械主要用于对工作面进行压实，以达到要求的压实度。
压实机械可分为自行式和托挂式压路机。
1. 轮胎压路机：适用于压实路基、路面等。
具有压实效果好、适应性强、操作简便等特点。
2. 振动压路机：适用于压实密实度要求较高的路基、路面等。
具有压实速度快、压实效果好等特点。
四、混凝土机械混凝土机械主要用于混凝土的搅拌、运输、浇筑等。
主要设备有混凝土搅拌机、混凝土搅拌站、混凝土输送泵等。
1. 混凝土搅拌机：适用于搅拌各种混凝土。
具有搅拌效率高、搅拌均匀、结构紧凑等特点。
2. 混凝土输送泵：适用于混凝土的输送。
具有输送距离远、输送速度快、输送能力大等特点。
五、其他工程机械1. 道路整面机：通过振动辊轴设计，有效地把高出的混凝土削平，广泛应用于高等级公路、市政道路等。
2. 路面铣刨机：主要用于沥青路面养护施工，如路面开挖翻新、清除路面缺陷等。
3. 道碴清筛机：用于清理道碴，恢复道床性能。
公路工程施工机械在公路建设过程中发挥着重要作用，合理选择和使用这些机械，有助于提高施工效率、保障施工质量，为我国公路建设事业贡献力量。
道路主要施工机械工具表
道路主要施工机械工具表
一、挖掘机
- 功能：用于土方开挖、挖深到指定深度等工作。
- 型号：常见的型号有小型挖掘机、中型挖掘机和大型挖掘机。
二、压路机
- 功能：用于对道路进行压实，提高道路的平整度和承载力。
- 型号：常见的型号有单钢轮压路机、双钢轮压路机和三轮压
路机。
三、摊铺机
- 功能：用于将沥青等材料铺设在道路上，形成平坦的道路表面。
- 型号：常见的型号有静压式摊铺机、振动式摊铺机和橡胶轮
式摊铺机。
四、刮平机
- 功能：用于将路面上的不平整部分进行修正，提高道路的平
整度。
- 型号：常见的型号有钢轮刮平机和橡胶轮刮平机。
五、清淤机
- 功能：用于清除道路上的水、泥浆、沙石等杂物，保持道路畅通。
- 型号：常见的型号有抽水泵、吸污车和清淤船。
六、打桩机
- 功能：用于在道路工程中打入桩基，增加地基的稳定性。
- 型号：常见的型号有液压打桩机、静压桩机和振动打桩机。
以上是道路主要施工机械工具表，根据具体的工程需要，可以选择合适的机械设备来完成道路施工任务。
道路工程主要施工机械(3篇)
第1篇一、挖掘机挖掘机是道路施工中不可或缺的机械设备，主要用于挖掘土石方、填筑路基等作业。
其种类繁多，如履带式挖掘机、轮式挖掘机等。
挖掘机具有强大的挖掘能力和稳定性，适用于各种地形条件。
二、推土机推土机主要用于平整土地、推移土石方等作业。
它具有较大的推力和稳定性，适用于各种地形条件。
推土机可配备不同类型的刀片，以适应不同的施工需求。
三、装载机装载机主要用于装载、运输土石方、砂石等建筑材料。
它具有高效、便捷的特点，可提高施工效率。
装载机种类包括轮式装载机和履带式装载机。
四、自卸汽车自卸汽车是道路施工中运输土石方、砂石等建筑材料的常用机械。
它具有较大的载重能力和运输效率，可满足大型工程的运输需求。
五、摊铺机摊铺机主要用于铺设路面材料，如沥青混凝土、水泥混凝土等。
它具有自动调节厚度、平整度的功能，可保证路面的施工质量。
六、压路机压路机用于压实路面材料，提高路面的密实度和强度。
压路机种类包括振动压路机、静力压路机等。
振动压路机适用于沥青路面施工，静力压路机适用于水泥混凝土路面施工。
七、道碴清筛机道碴清筛机用于清理铁路道床中的脏污道碴，提高道床性能。
它将枕底至30～40cm深范围内的脏污道碴挖出并进行筛分，筛分后的合格道碴回填到线路上。
八、路面铣刨机路面铣刨机用于对沥青混凝土路面进行开挖、翻新等作业。
它可清除路面拥包、油浪、网纹、车辙等缺陷，也可用于开挖路面坑槽及沟槽，以及水泥路面的拉毛及面层错台的铣平。
九、钢板桩施工设备钢板桩施工设备用于道路工程中打钢板桩的作业。
主要设备包括振动打桩锤、汽车吊、履带吊或浮吊等。
在水上插打钢板桩时，还需配备运输船和水上施工平台。
十、吊车吊车用于吊装大型设备、材料等，提高施工效率。
吊车种类包括汽车吊、履带吊等。
总之，道路工程中的施工机械种类繁多，各具特色。
在实际施工过程中，应根据工程特点和需求选择合适的机械设备，以确保工程质量和施工进度。
第2篇道路工程作为我国基础设施建设的重要组成部分，其施工质量直接关系到交通安全和人民出行。

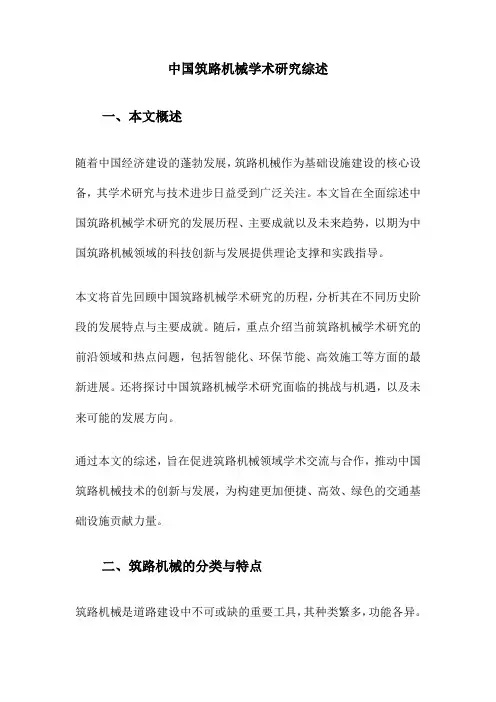

中国筑路机械学术研究综述
中国筑路机械学术研究综述一、本文概述随着中国经济建设的蓬勃发展，筑路机械作为基础设施建设的核心设备，其学术研究与技术进步日益受到广泛关注。
本文旨在全面综述中国筑路机械学术研究的发展历程、主要成就以及未来趋势，以期为中国筑路机械领域的科技创新与发展提供理论支撑和实践指导。
本文将首先回顾中国筑路机械学术研究的历程，分析其在不同历史阶段的发展特点与主要成就。
随后，重点介绍当前筑路机械学术研究的前沿领域和热点问题，包括智能化、环保节能、高效施工等方面的最新进展。
还将探讨中国筑路机械学术研究面临的挑战与机遇，以及未来可能的发展方向。
通过本文的综述，旨在促进筑路机械领域学术交流与合作，推动中国筑路机械技术的创新与发展，为构建更加便捷、高效、绿色的交通基础设施贡献力量。
二、筑路机械的分类与特点筑路机械是道路建设中不可或缺的重要工具，其种类繁多，功能各异。
按照其主要功能和用途，筑路机械大致可以分为土方机械、石方机械、压实机械、路面施工机械等几个大类。
土方机械主要包括挖掘机、装载机、推土机等，它们主要用于土方的挖掘、搬运和整平工作。
这类机械的特点是作业效率高，能够快速完成大量土方作业，是道路建设初期的主要施工力量。
石方机械则主要用于岩石的挖掘和破碎，如破碎机、凿岩机等。
这类机械具有强大的破碎能力，能够处理坚硬的岩石，为道路建设提供稳定的基础。
压实机械，如压路机、夯实机等，主要用于道路的压实作业，确保道路基础的稳定性和密实性。
这类机械的特点是压实效果好，能够提高道路的使用寿命和安全性。
路面施工机械则包括沥青摊铺机、水泥混凝土搅拌站、路面养护机械等，主要用于路面的铺设、养护和维修。
这类机械能够确保路面的平整度和质量，提高道路的行车舒适性。
随着科技的发展，筑路机械也在不断更新换代，智能化、自动化的趋势日益明显。
这些新型筑路机械不仅提高了施工效率和质量，也降低了工人的劳动强度和安全风险。
未来，随着新材料、新工艺的不断涌现，筑路机械的功能和性能还将得到进一步的提升和完善。
筑路机械操作工安全操作规程
筑路机械操作工安全操作规程筑路机械操作工的安全操作规程对于保障工人的生命安全和身体健康具有重要的意义。
下面是关于筑路机械操作工安全操作规程的内容，以供参考：一、筑路机械操作工的基本要求1. 具备相关岗位的操作工作经验，并熟悉筑路机械的结构和工作原理。
2. 必须具备筑路机械的操作培训合格证书，并熟练掌握操作技能。
3. 具备良好的身体素质和健康状况，适应工作的强度和环境要求。
4. 遵守工作纪律，服从安排，不酗酒、不吸烟，不使用违禁药物。
二、操作机械前的准备工作1. 使用前应检查机械的运转部位是否完好，包括发动机、液压系统、制动装置等。
2. 检查机械是否具备相应的安全保护设施，如安全门、护栏、防护罩等。
3. 检查机械所需的燃油、润滑油、液压油等是否充足。
4. 确保操作工具和设备的使用场所安全，如清理路面的障碍物和积水等。
5. 确定操作工具和设备的使用范围和限制条件，如施工速度和负荷等。
三、安全操作规范1. 在操作过程中，严禁超速行驶和猛烈制动，以免造成车辆失控或翻车。
2. 在通过路口、隧道、桥梁和坑洼路段时，必须减速慢行，确保安全。
3. 严禁在行驶过程中使用手机、听音乐等与操作无关的行为，以免分散注意力。
4. 遇到路面有水、泥泞等情况时，应减速慢行并保持车辆稳定，以免打滑或侧翻。
5. 在加油、加液或停车时，必须先拉手刹、挂空挡，并关闭发动机，确保安全。
6. 不得进行超载操作，必须按照机械的承载能力进行施工，避免损坏机械和设备。
7. 在操作过程中要随时观察周围环境，注意行人和其他车辆，确保安全。
8. 在施工现场应遵循指挥指挥员的指挥，确保操作的准确性和协调性。
四、应急处置措施1. 在操作过程中发现故障或异常情况，应立即停车，并报告相关负责人。
2. 发生事故或紧急情况时，应主动保护自己，迅速报警并采取紧急避险措施。
3. 在故障排除或维修时，应切断电源或关闭设备，并采取相应的安全措施。
总之，筑路机械操作工安全操作规程的制定和执行对于保障工人的生命安全和身体健康具有重要的意义。
铁路施工机械设备一览
铁路施工机械设备一览
以下是铁路施工常用的机械设备一览：
1. 铺轨机：用于铺设和调整铁轨的机械设备，可根据需要进行轨距和轨面的精确调整。
2. 铁轨剪断机：用于将铁轨切割为所需长度的机械设备，能够快速、准确地完成剪断任务。
3. 铁轨磨削机：用于修复和磨削铁轨表面的机械设备，可消除轨道上的磨损和不平整，提高铁路的运行平稳性。
4. 振捣机：用于进行铁路基础土壤压实的机械设备，可以加速土壤的固结和稳定，提高路基的承载能力。
5. 铲运机：用于铁路施工中的土方开挖和运输的机械设备，能够高效地进行土方工程作业。
6. 起重机：用于进行铁路建设中的吊装和起重作业的机械设备，能够安全、稳定地操纵重物。
7. 压路机：用于进行铁路路基土壤和石料的压实和平整的机械
设备，能够提高路面的坚实度和平整度。
8. 输送机：用于进行铁路材料和物品的输送和分配的机械设备，能够快速、高效地完成物流任务。
9. 掘进机：用于进行铁路隧道或地下工程的掘进和开挖的机械
设备，能够减少人工劳动和提高工作效率。
以上是铁路施工常用的机械设备一览，不同的设备在铁路建设
中起着不同的作用，共同保障着铁路的安全和高效运营。
（总字数：215字）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平地机的结构原理
1－推土板 (选装件)； 2－机架； 3－标牌；4－作业装臵液压系统； 5－摆架； 6－操纵台； 7－驾驶室总成； 8－作业操纵装臵； 9－发动机调速装臵；10－座椅； 11－空调系统；12－柴油机及附件； 13－机罩；14－平地机电气系统； 15－松土器(选装件)；16－车轮； 17－行车制动系统； 18－减速平衡箱总成；19－后桥架； 20－油箱总成；21－行驶液压系统； 22－液压动力控制系统； 23－液压角位器； 24－铲刀； 25－蜗轮箱；26－作业装臵； 27－转向液压系统；28－前桥总成
图4-9 振动冲击 波 在土中的传递
振动冲击波在土中的传递
18
单钢轮压路机结构-振动轮
振动轮结构—调幅装臵
• ◆ 双振幅： • ◇ 固定偏心块（与振动轴焊接、键安装或一体式偏心轴） • ◇ 活动偏心块（空套在振动轴上） • ◇ 限位装臵（0°或180°） • ◇ 固定偏心块＋活动偏心块——大振幅 • ◇ 固定偏心块－活动偏心块——小振幅 • ◆ 多振幅：某些角度 • ◆ 无级调幅：任意角度
延长后轮轮胎使用寿命
• 采用机械差速，同步性为100%，轮胎不会发生 原地打滑现象，延长了轮胎的使用时间
42
手柄操作性能优越
对比内容 操作力 三一SAG200 14～23N 给操作者带来好处 省力
C AT140H 29～34N
操作行程
手柄间距
16~18mm
7离
满足多手柄同时操作
10
压路机的用途与分类
◆ 单钢轮振动压路机： ◇ 材料：非粘性土壤（砂土、砂砾石等） 碎石、块石、堆石等 ◇ 工况：道路、路堤、机场、码头、大坝等 土石方基础、次基础
◆ 双钢轮振动压路机： ◇ 材料：沥青混凝土
水泥混凝土（RCC） ◇ 工况：路面面层 中小型基础、次基础及稳定层 ◆ 轮胎压路机： ◇ 材料：各种材料 ◇ 工况：沥青混凝土面层封层复压
• 双钢轮压路机结构
1-振动轮；2-车架；3-覆盖件；4-动力系统；5-空调系统； 6-驾驶室；7-操纵系统；8-电气系统；9-洒水系统；10-液压系统
17
压路机的结构原理
振动压实机理:
振动压路机在作业时，由于 振动轮的振动使其对铺层材料作 用一个往复冲击力，振动轮对铺 层每冲击一次，被压实材料中就 产生一个冲击波；同时，这个冲 击波在被压实的材料内沿着纵深 方向扩散和传播。 主要是靠偏心块高速旋转的 偏心力和压路机自身重量对路基、 路面进行压实，行走靠轮胎和钢 轮驱动，驱动方式分机械驱动和 全液压驱动两种。
铲运机械 压实机械 路面机械 养护机械
4
公司主要产品
5
筑路机械篇
6
压路机的发展历程
羊足碾
石夯
蒸汽三轮式
柴油三轮式
7
压路机的发展历程
1860年英国发明了以蒸汽机为动力的自行式 压路机。 1919年，美国人最先在压路机上使用内燃机 取代蒸汽机，并根据汽车轮胎也能压实土壤的情 况1940年发明了轮胎压路机。 1930年德国出现了拖式振动压路机，将振动 压实技术应用于建筑施工， 1957年瑞典研制成功轮胎驱动的自行式振动 压路机， 1960年以来，出现了各种结构形式的振动压 路机。
36
三一平地机传动方式介绍
SHG平地机
齿轮传动
SAG平地机
链条传动
SMG平地机
链条传动
37
平地机新产品
SAG160/200以液压机械复合传动系统及智能化的控 制模式，确保机器强劲高效。独有的智能化操控系统、 稳定可靠的作业系统及负载敏感液压系统，保证了机器 动力性与经济性的完美结合。
38
液压机械复合传动系统
筑路机械篇
品质改变世界 三一集团
课程目标
• 了解筑路机械概况
• 掌握三一筑路机械的原理、结构、产品特点、用途及
分类
• 了解筑路机械施工案例
1
课程时间安排
课程纲要
1.课程导入 2.筑路机械产品概述 3.筑路机械产品介绍（摊、压、平、铣、沥） 4.课程小结
2
筑路机械篇
思考：
筑路机械你认识哪些？
3
筑路机械的分类
30
平地机的发展历程
世界平地机研究上一大创新
全液压驱动 技术
卓越的传动、变 速控制性能
优越的传动 效率
31
平地机的用途与分类
平地
开沟挖槽
刮边坡
拌和、摊铺
松土
除雪
32
平地机培训
33
平地机的用途与分类
按行走方式分类：拖式和自行式
按行走传动方式分类：机械式、液力机械式、全液压式
按操纵方式分类：机械操纵式、液压操纵式
SHG190 （全液压平地机） 同步性能差 6.3～30.1km/h 4347rpm 20% 74℃ 100.8℃ 38.7MPa
40
液压机械复合传动系统
机型项目
挡位设置 换挡方式
SAG200 液压机械传动平地机
两种模式，前10后10， 车速可自行设置 无级 前进38km/h 后退38km/h 1.5km/h 自动 有
43
两种工作模式及车速设置功能
行业内首创作业/行车两种工作模式，使可选挡位达前10后10； 行业独有的各挡车速范围自行设置功能，驾驶员可根据操作需求自行 调整各挡车速，可满足更多工况及操作习惯需求、
44
低速微动作业功能
SAG200采用世界首创液压微动功能，可根据外部负载大小自动调节工作 速度和牵引力， 实现经济性与动力性完美匹配
世界首创传动方式，集液压与机械传动优势于一体
减速平衡箱 链轮箱
发动机 马达
变速箱
发动机
桥 泵 马达 泵
全液压平地机传动系统图
SAG200/160传动系统图
39
液压机械复合传动系统
项目 机型 偏载作业同步性能 车速范围 马达最高转速 马达最小排量 液压油温度 马达壳体温度 大负载作业系统压力
SAG200 （液压机械传动平地机） 100%同步 4.1～42km/h 3622rpm 40% 64℃ 86.6℃ 26.6 MPa
液压微动踏板
微动作业速度控制精准，牵引力恒定，能满足低速高精度作业需求； 可用于辅助制动，提高安全性、延长制动器寿命。
45
初始挡位设置及带速自动换向功能
可自行设定前进/后退初始挡位，大幅减少换挡次数，配合手油门操
作，可大大降低劳动强度
独创前进/后退带速全自动换向技术，换向时间减少40%以上，可有
• 后桥结构及马达安装方式改变，不会发生行驶液 压马达花键磨损、断裂故障； • 后桥架铜套采用密封结构，润滑条件改善，铜套 使用寿命可提高30%-50%； • 车轮轴轴承采用浸油润滑，轴承可靠性可提高约 50%；
提高后桥铜套使用寿命
提高车轮轴轴承可靠性
提高停车制动器可靠性
• 采用了可靠性高的钳盘式驻车制动器，结构简单， 技术成熟，不会发生摩擦片烧结故障；
在重庆施工现场
在青-藏铁路施工现场
俄罗斯伊尔库洲际公路
在阿尔及利亚
26
27
平地机的发展历程
全液压式
马拉拖式 披挂式
SHG
液压机械式
SAG
机械式 SMG
28
平地机的发展历程
发展概述：
（1)国内水平及发展方向
50年代试制，60年代试制成功。 （2)国外水平及发展趋势 自行取代拖式，液压取代机械，向机、电、液一体化发展。 目前的发展主要集中在操纵、维护、使用方面进一 步与电子技术相结合，更进一步提高平地机的综合性能。
效提高作业效率5%以上，同时延长刹车片寿命
46
大扭矩过载保护蜗轮箱
SAG200 CAT140K
蜗轮箱回转马达排量（ml/rev） 铲刀最大回转扭矩（KN.m) 铲刀最大回转力（KN）
195
188
58.6
28.6
51.3
按机架形式分类：整体机架式、铰接机架式 按功率大小和铲刀长度分类：轻、中、重型
34
平地机的结构原理
工作原理： 利用铲刀进行大面积地 地面平整作业。随着主机的 前行，可将地面不平整的部 分刮平，同时，由于铲刀与 平地机的行驶方向可以偏转 一定的角度，所以刮削出的 泥土被向前推走的同时，还 向侧边移动。经过平地机往 复的刮削，即可将原本起伏 不平的地面刮平整。
29
发展历程
2001年7月，三一研制出世界首台全液压平地机。并迅速走出国门， 现已远销欧、美、亚、非、拉等58个国家和地区。 2010年4月，三一共完成19项重大技术改进，专利25项，并成功将 全液压平地机升级为新一代S机型。
2012年，三一突破技术壁垒，研发出机械传动平地机SMG200，成
为中国第一家研发出机械传动平地机的厂家。 2013年研发成功的平地机SAG，液压机械复合传动，三一首创。
12
二.振动压路机的分类 • 按行驶方式分为：自行式、拖式和手扶式。 • 按结构质量可分为：轻型、小型、中型、重 型和超重型。 • 按振动轮数量可分为：单轮振动、双轮振动 和多轮振动。 • 按驱动轮数量可分为：单轮驱动、双轮驱动 和全轮振动。
13
• 按传动系传动方式可分为：机械传动、液力 机械传动、液压－机械传动和全液压传动。 • 按振动轮外部结构可分为：光轮、凸块（羊 脚碾）和橡胶滚轮。 • 按振动轮内部结构可分为：振动、振荡和垂 直振动。其中振动又可分为：单频单幅、单 频双幅、单频多幅、多频多幅和无级调频调 幅。
14
拖式振动压路机
凸块振动轮压路机
15
三一压路机的结构原理 • 单钢轮压路机结构
1-动力系统；2-后车架总成；3-后桥总成；4-液压系统；5-中心铰接架；6-前 车架总成；7-振动轮总成；8-操纵系统总成；9-驾驶室总成；10-覆盖件总 成；11-空调系统；12-电气系统
