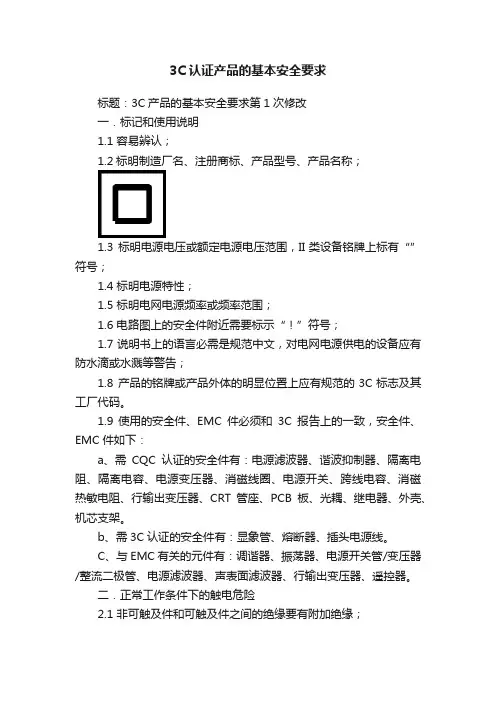

3C认证产品的基本安全要求
3C认证产品的基本安全要求标题：3C产品的基本安全要求第1次修改一．标记和使用说明1.1 容易辨认；1.2标明制造厂名、注册商标、产品型号、产品名称；1.3 标明电源电压或额定电源电压范围，II类设备铭牌上标有“”符号；1.4 标明电源特性；1.5 标明电网电源频率或频率范围；1.6 电路图上的安全件附近需要标示“！”符号；1.7 说明书上的语言必需是规范中文，对电网电源供电的设备应有防水滴或水溅等警告；1.8 产品的铭牌或产品外体的明显位置上应有规范的3C标志及其工厂代码。
1.9 使用的安全件、EMC件必须和3C报告上的一致，安全件、EMC件如下：a、需CQC认证的安全件有：电源滤波器、谐波抑制器、隔离电阻、隔离电容、电源变压器、消磁线圈、电源开关、跨线电容、消磁热敏电阻、行输出变压器、CRT管座、PCB板、光耦、继电器、外壳、机芯支架。
b、需3C认证的安全件有：显象管、熔断器、插头电源线。
C、与EMC有关的元件有：调谐器、振荡器、电源开关管/变压器/整流二极管、电源滤波器、声表面滤波器、行输出变压器、遥控器。
二．正常工作条件下的触电危险2.1 非可触及件和可触及件之间的绝缘要有附加绝缘；2.2 带电件和可触及件之间的绝缘需加强绝缘或双重绝缘；2.3 加强绝缘或双重绝缘不被隔离电容外部绝缘所桥接；2.4 爬电距离和电气间隙应符合GB8898-2001图9的要求，即冷热地元件间的爬电距离和电气间隙应大于6mm；2.5 可触及金属件和带电导线间需要有双重绝缘或加强绝缘；2.6 与可触及金属件连接的导线与带电件间的绝缘需有双重绝缘或加强绝缘；2.7 导线的偶然脱落不会减少爬电距离和电气间隙；2.8 不使用吸湿材料作为绝缘材料；三．绝缘要求3.1 绝缘电阻：500V DC，≥4MΩ（电源线与外露金属间），≥2MΩ（电源线两极间）3.2 抗电强度测试：加强绝缘用AC 3000V，1MIN，10MA；基本绝缘用AC 1500V，1MIN，10MA。
叉型接线端子技术标准
叉型接线端子技术标准一、引言叉型接线端子是一种常用于电气连接和传输信号的设备，其稳定的连接和优良的导电性能在电气工程中发挥着重要作用。
为了确保叉型接线端子的安全、可靠和标准化应用，制定相关的技术标准是必不可少的。
本文旨在对叉型接线端子技术标准进行详细介绍和解读，以期为电气工程领域的相关从业人员提供参考。
二、叉型接线端子的定义和分类叉型接线端子是一种通过螺丝压紧导体实现电气连接的设备，常见有孔式和叶片式两种类型。
孔式叉型接线端子在端子上预先设置了一个或多个连接口，通过螺丝将导线压紧实现连接；而叶片式叉型接线端子则通过导线插入端子中的叶片，螺丝将叶片压紧以实现连接。
根据用途和功能，叉型接线端子可以分为电源接线端子、信号接线端子、电感接线端子等不同类型。
每种类型的叉型接线端子在设计、制造和应用上都应符合相关的技术标准。
三、叉型接线端子技术标准的制定原则1. 安全性原则：叉型接线端子在设计和制造时应符合相关的电气安全标准，确保在使用过程中不会因接触不良或导体松动造成电路故障或安全事故。
2. 可靠性原则：叉型接线端子在连接过程中应保持良好的接触状态，能够承受一定的机械振动和冲击，确保稳定的电气传输性能。
3. 标准化原则：叉型接线端子的尺寸、材料、安装方式等方面应符合相关的国家标准或行业标准，以便于在工程应用中进行选择、安装和维护。
4. 通用性原则：叉型接线端子的设计应考虑不同环境条件下的应用，具有一定的通用性和兼容性，能够适用于不同的电气工程项目。
四、叉型接线端子技术标准的内容1. 尺寸和结构：标准应明确叉型接线端子的尺寸范围、壳体结构、固定方式等要求，确保端子能够适应不同规格和要求的导线。
2. 材料和制造：标准应规定叉型接线端子的材料应符合相关材料标准，制造工艺应符合相关制造工艺标准，以确保端子具有足够的机械强度和导电性能。
3. 使用环境：标准应对叉型接线端子在不同的使用环境下的要求进行规定，包括温度、湿度、腐蚀性等因素的考虑，确保端子在恶劣环境下也能正常工作。

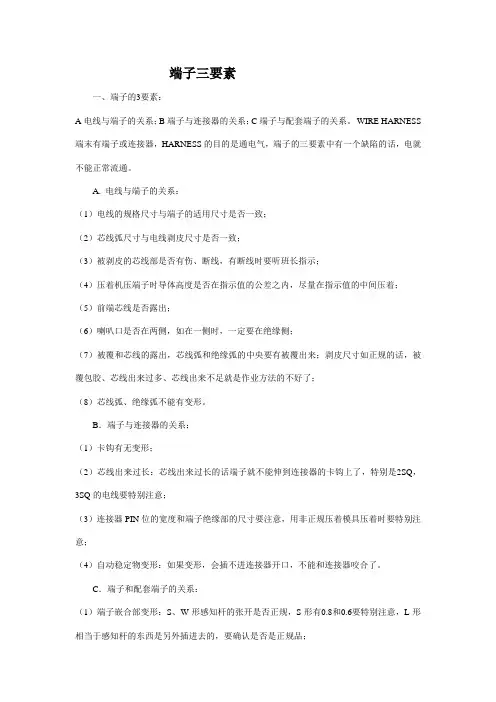

端子三要素、
端子三要素
一、端子的3要素：
A电线与端子的关系；B端子与连接器的关系；C端子与配套端子的关系。
WIRE HARNESS 端末有端子或连接器，HARNESS的目的是通电气，端子的三要素中有一个缺陷的话，电就不能正常流通。
A. 电线与端子的关系：
（1）电线的规格尺寸与端子的适用尺寸是否一致；
（2）芯线弧尺寸与电线剥皮尺寸是否一致；
（3）被剥皮的芯线部是否有伤、断线，有断线时要听班长指示；
（4）压着机压端子时导体高度是否在指示值的公差之内，尽量在指示值的中间压着；（5）前端芯线是否露出；
（6）喇叭口是否在两侧，如在一侧时，一定要在绝缘侧；
（7）被覆和芯线的露出，芯线弧和绝缘弧的中央要有被覆出来；剥皮尺寸如正规的话，被覆包胶、芯线出来过多、芯线出来不足就是作业方法的不好了；
（8）芯线弧、绝缘弧不能有变形。
B．端子与连接器的关系：
（1）卡钩有无变形；
（2）芯线出来过长：芯线出来过长的话端子就不能伸到连接器的卡钩上了，特别是2SQ，3SQ的电线要特别注意；
（3）连接器PIN位的宽度和端子绝缘部的尺寸要注意，用非正规压着模具压着时要特别注意；
（4）自动稳定物变形：如果变形，会插不进连接器开口，不能和连接器咬合了。
C．端子和配套端子的关系：
（1）端子嵌合部变形：S、W形感知杆的张开是否正规，S形有0.8和0.6要特别注意，L形相当于感知杆的东西是另外插进去的，要确认是否是正规品；
（2）确认切下的料带（端子前端）有无过长或过短现象，有无变形现象；
（3）端子弯曲变形，插入连接器时中心偏离，导致配套端子不能嵌合，或多级连接器排列不好，导致被匹配的端子压到，引起锁的脱落。
电源3c认证标准
电源3c认证标准电源3C认证标准。
电源是电子产品的核心部件之一，负责为其他组件提供稳定的电力供应。
为了保证电源产品的质量和安全性，各国都制定了相应的认证标准。
在中国，电源产品需要通过3C认证，才能在市场上合法销售和使用。
本文将介绍电源3C认证标准的相关内容，帮助您更好地了解和应用这一标准。
首先，电源3C认证标准主要包括哪些内容呢？首先是产品的基本要求，包括额定输入电压、额定输出电压、额定输出电流、输出电压波动和纹波、效率等指标。
其次是产品的安全要求，包括绝缘电阻、介电强度、耐电压、接地连接等指标。
最后是电磁兼容性要求，包括辐射电磁场限值、抗扰度、静电放电、电磁场耐受性等指标。
其次，电源3C认证标准对产品的认证流程是怎样的呢？首先是申请材料的准备，包括申请表、产品说明书、产品样品等。
然后是实验室测试，由具有资质的实验室对产品进行各项指标的测试。
最后是证书颁发，经过测试合格的产品将获得3C认证证书，证明其符合相关标准要求。
再次，电源3C认证标准对企业和消费者有哪些影响呢？对于企业来说，通过3C认证可以提高产品的市场竞争力，增强消费者的信任度，扩大产品销售范围。
对于消费者来说，购买具有3C认证的产品可以更加放心，避免购买到低质量、不安全的产品，保障自己和家人的用电安全。
最后，电源3C认证标准在实际应用中需要注意哪些问题呢？首先是要选择具有资质的实验室进行测试，确保测试结果的准确性和可靠性。
其次是要严格按照标准要求进行产品设计和生产，确保产品能够符合认证标准。
最后是要及时更新认证证书，因为认证证书的有效期限是有限的，需要定期进行更新。
综上所述，电源3C认证标准是保障电源产品质量和安全的重要手段，对企业和消费者都具有重要意义。
希望本文能够帮助大家更好地了解和应用电源3C认证标准，促进电源产品行业的健康发展。
接线端子的设计原则
接线端子的设计原则
接线端子做为连接器的一种，是电气行业中的一个重要组件，起着不可替代、不可忽视的作用，因工程技术人员在检修时首先也是从接口检查，也就是端子入手，因此接线端子的设计尤为重要。
产品的设计是集于：产品标准、材料、结构、电镀、认证、模具、及制
造工艺的一种综合性设计，端子也不例外。
(一)产品标准起着总的指导思想，几乎所有的考虑都以它为依据，我们
端子设计标准首先以UL和CSA为准，不过在有些电气参数方面也可以以其他
标准为依据，如高低温试验。
(二)材料的选择直接影响到整个产品的性能，是设计的关键，以塑胶材
料为例：如果是以UL94，V-0的阻燃为设计依据就要认真审核各家材料物性表
的技术参数是否能满足产品的标准，如冲击耐电压和耐老化试验是否能过，在五金材料方面主要是TP的压片材料选择尤其重要，因为此压片既要满足一定
的导电率(电流)又要有一定的弹性,在选择材料方面给我们的工程师带来了困难，而恰恰在此方面正是连接器厂商在弹性元器件所追求的趋势，许多生产五金材料的厂家正在这方面努力，导电率直接影响到温升和接触电阻，弹性的好坏与材料的化学元素、弹性模量、硬度、抗拉强度有关，弹性模量选择用材料力学的第四强度理论公式进行计算。
材料的导电率越大接触电阻就越小温升就越低，插拔力与接触电阻成二次曲线的关系，接触电阻主要分：压缩电阻、膜层电阻、体积电阻(导体本身的电阻)。
其中膜层电阻占总电阻的70～80%，也是影响连
接器寿命的主要因素，应给予充分重视，就以端子镀金和镀银来比，虽然银的导电率比金要高，但是其化学稳定性没有金好，所引起的膜层电阻远远大于镀金，所以搞清以上之间的关系对于我们选择材料就有指导意义，是产品设计的。
led电源3c认证标准
led电源3c认证标准
LED电源3C认证标准是指符合中国强制性产品认证（China Compulsory Certification，简称CCC）的LED电源产品必须满足的一系列技术要求和安全标准。
具体来说，LED电源3C认证标准主要包括以下几个方面：
1. 电磁兼容性：LED电源产品在工作时产生的电磁干扰不能超过规定的限制值，同时必须具备一定的抗干扰能力。
2. 安全性：LED电源产品必须具备过载保护、短路保护、过压保护、欠压保护等安全功能，以确保使用过程中不会对人身和财产造成损害。
3. 电气性能：LED电源产品的输出电压、电流、功率等参数必须在规定的范围内，并且保持稳定可靠。
4. 机械结构：LED电源产品的外壳、插座、开关等部件必须具有足够的强度和耐久性，以防止使用过程中发生破损或变形等问题。
5. 环境适应性：LED电源产品必须能够在各种环境条件下正常工
作，如温度、湿度、海拔高度等因素的变化都不能影响其性能和安全。
LED电源3C认证标准的实施旨在保障消费者的利益和社会的安全，提高产品质量和竞争力，促进行业的健康发展。
CCC认证对电器产品的安全要求
国家强制认证简称CCC 认证对电器产品的安全要求 一安全原则 电器产品的结构应提供了对人身的保护和对设备周围的保护通过相应的检查和测试以确认与相关标准的符合性 需要注意的是这些标准化的要求是建立满意的安全等级所考虑的最基本的要求 随着技术和工艺的进一步发展必然会要求进一步修订本标准电器产品的结构应能避免由于下列各种危险所造成的人身伤害或财产损失 触电过高温度辐射爆炸机械危险着火触电 触电是由于电流通过人体而造成的只要毫安级的电流就能在健康人体内产生反应而已可能会由于不知不觉的反应导致间接的危害更高的电流会对人体产生更大的危害在特定条件下低于某些限值的电压一般不认为是危险电压为了对可以接触或操作的部件上有可能出现的较高电压提供防护应将这样的部件接地或充分绝缘 对可触及的零部件一般应提供双重保护以避免故障引起的触电这样单一故障和任何由此引起的故障部不会产生危险附加保护措施如附加绝缘或保护接地不能取代设计完备的基本绝缘或降低对基本绝缘的要求起因 防护措施 接触正常情况下带危险电压的零部件用固定的或锁紧的盖联锁装置等防止接触带危险电压的零部件使带危险电压的电容器放电正常情况下带危险电压的零部件和可触及 的导电零部件之间的绝缘被击穿 正常情况下带危险电压的零部件与可触及的导电零部件之间采用双重绝缘或加强绝缘以便使其绝缘不会被占穿或把可触及的导电零部件与保护地相连以便使该导电零部件上可能出现的电压限制在安全值以内使用的绝缘应有足够的机械强度和电气强度正常情况下带危险电压的零部件与带非危险电压的电路之间的绝缘被击穿从而使可触及的零部件和端子带上危险电压从带危险电压的零部件流过人体的接触电流接触电流包括由于连接在电网电源电路和可触及件或端子之间的RFI 滤波元件 将带危险电压的电路和带非危险电压的电路用双重绝缘或加强绝缘隔开使绝缘不会被击穿或用保护接地屏蔽隔开或把正常情况下不带危险电压的电路和保护地相连以便使可能出现的电压限制在安全值以内把接触电流限制在安全值内或将可触及件与保护接地相连过高温度 要求包括避免由于可触及件温度过高而引起的伤害避免由于内部过高温度而引起的绝缘损坏以及避免由于设备内部产生的过高温度而引起的机械不稳定性辐射要求包括避免由于过高的电离辐射和激光辐射能量等级引起的伤害例如把微波炉的微波辐射限制在非危险值以内爆炸要求包括避免由于显像管的爆炸而引起的伤害机械危险要求包括确保设备和其零部件有足够的机械强度和稳定性避免出现尖锐边缘并对危险的运动部件提供防护或联锁装置着火着火可能由下列原因引起过载元器件失效绝缘击穿接触不良起弧要求包括避免设备内部产生的火焰蔓延到着火源近区以外的区域或避免对设备的周围造成损害推荐使用下列防护措施使用适当的元器件和组件防止在正常工作条件下或故障条件下产生可能引燃的过高温度采取措施以消除潜在的引燃源如接触不充分接触不良断路限制易燃材料的用量控制易燃材料与可能的引燃源的相对位置在可能的引燃源邻近使用高阻燃的材料使用封装盒或挡板限制设备内火焰的蔓延外壳使用适当的阻燃材料二家用和类似用途电器的安全标准1概述家用电器即在家庭或类似条件下使用的电器器具所谓类似条件指的是一些社会单位如幼儿园饭馆学校医院公共设施游艺场所等等因此也有人将其称为日用电器或民用电器它不包括IT视听等电子设备电动工具医用器具等它的相当一部分使用者不熟悉用电常识另有一些用在商业环境轻工行业农场中的电器对公众也是一种危险源同样由非电专业人员操作因此归入同一范畴适用于同一标准系列目前我国的家用电器标准是GB4706系列基本等效于国际电工委员会IEC制定的相应国际标准IEC60335系列标准认可的是家用和类似用途电器在注意到制造厂说明书的条件下按正常使用运行时对电气机械热火灾以及辐射等危险防护的一个国际可接受水平它也包括了在实际应用中可能预计到的非正常情况2适用范围GB4706.1涉及的是单相器具额定电压不超过250V其它器具额定电压不超过480V 的家用和类似用途电器的安全这些器具可以带有电动机电热元件或它们的组合不打算作为一般家用但对公众仍可以构成危险源的器具例如打算在商店中在轻工行业以及在农场中由非电专业人员使用的器具包括工业和商业用膳食供给设备工业和商业用清洁器具在理发店使用的器具等也在标准范围之内由于标准针对的是器具正常使用运行时的安全水平所以一般没有考虑无人照看的幼儿和残疾人对器具的使用和幼儿拿器具玩耍的情况3安全要求3.1定义下列定义适用于GB4706下列标准额定电压是由制造厂为器具规定的电压依此类推额定电流额定输入功率额定频率额定电压范围等都是由制造厂为器具规定的相应指标电热器具装有电热元件而不带有电动机的器具电动器具装有电动机而不带有电热元件的器具联合型器具装有电动机和电热元件的器具在阅读标准时我们会发现标准对电动器具和电热器具有不同的要求这是由它们本身的特性决定的例如如果没有为器具规定电流那么对于电热器具额定电流为由额定输入功率除以额定电压计算出的电流而对于电动器具是器具以额定电压在正常工作条件下运行时测得的电流这一数值与额定输入功率除以额定电压得到的数值是不同的因为电路中有感性和容性元件存在有功和无功功率功率因数小于1联合型器具由于带有电动机也是器具以额定电压在正常工作温度条件下运行时测得的电流基本绝缘施加于带电部件对电击提供基本防护的绝缘附加绝缘万一基本绝缘失效为了对电击提供防护而对基本绝缘另外施加的独立绝缘双重绝缘由基本绝缘和附加绝缘构成的绝缘系统加强绝缘在标准规定的条件下提供与双重绝缘等效的防电击等级而施加于带电部件的单一绝缘双重绝缘与加强绝缘具有等效的防电击等级区别在于构成双重绝缘的基本绝缘和附加绝缘是多种绝缘故可分别试验而加强绝缘是单一绝缘即使不是个同质体由几层组成也不能像基本绝缘和附加绝缘那样逐一地试验按照电击防护等级的器具分类0类器具电击防护依赖于基本绝缘的器具它没有将导电性易触及部件连接到设施的固定布线中保护导体的措施万一基本绝缘失效电击防护将依赖于环境例如老式吊扇除基本绝缘外只依赖于通常较高的安装位置人不能触及防止触电0类器具至少整体具有基本绝缘并带有一个接地端子的器具但其电源线不带接地导线插头也无接地接点例如某些旧式洗衣机插头只有两个金属片接地线甩出绕在一根细金属棍上一旦基本绝缘失效电击防护依赖于这个金属棍的可靠接地但在实际中由于不能接到设施固定布线中的地其它可靠接地措施并不是总能方便地找到甚至有些操作者安全意识不强嫌麻烦从而增加触电危险类器具其电击防护不仅依靠基本绝缘而且包括一个附加安全防护措施的器具易触及的导电部件连接到设施固定布线中的接地保护导体这样万一基本绝缘失效易触及导电部件不会带电空调器电冰箱电热水器吸油烟机微波炉等都是类电器的例子它们电源线的插头上有三个插片最长的一个连接到固定布线中的地类器具其电击防护不仅依靠基本绝缘而且提供如双重绝缘或加强绝缘那样的附加安全防护措施的器具该类器具没有保护接地或依赖安装条件的措施日常生活中许多小型与人体接触较多的电器都是类器具如部分吸尘器干发器电熨斗等类器具其电击防护是依靠安全特低电压电源来供电的器具且其内部不产生比安全特低电压高的电压安全特低电压是导线之间以及导线与地之间不超过42V的电压其空载电压不超过50V这类器具的例子是电池驱动的剃须刀另外类器具和类器具里可以有类结构和类结构即器具内部的某一部分的电击防护方法不同于器具的其它部分温度控制器控温器动作温度固定或可调的温度敏感装置在正常工作期间通过自动接通或断开电路来保持被控件的温度在限值之间限温器动作温度固定或可调的温度敏感装置在正常工作期间当被控件的温度达到预先确定值时以断开或接通电路的方式来工作热断路器在非正常工作期间通过自动切断电路或减少电流来限制被控件温度的装置其结构使用户不能改变其整定值控温器或限温器的功能是保持某部分的温度在一个区域内或低于一个定值在它们正常工作时同一电路中的热断路器不应动作但控温器或限温器可能失效这时被控件的温度就失去它们的监控当达到热断路器的整定值时由其切断电路防止温度进一步升高引起火灾所以控温器或限温器是在正常工作时工作的元件热断路器是在非正常工作期间工作的元件这两类温度控制器因使用场合不同而具有不同的功能爬电距离两个导电部件之间或一个导电部件与器具的易触及表面之间沿绝缘材料表面测量的最短路径电气间隙两个导电部件之间或一个导电部件与器具的易触及表面之间的空间最短距离二者的区别是一个是空间最短距离一个沿着绝缘材料表面所以一般来讲两个部件之间的电气间隙不大于爬电距离3.2试验的基本原则器具的结构应使其正常使用中能安全地工作即使在正常使用中出现可能的疏忽也不引起对人员和周围环境的危险试验项目的设计非常强调最不利原则以模拟实际使用中可能出现的最恶劣情况比如说除了一些结构检查的项目通常情况下试验应在一个器具上进行此器具应经受所有有关的试验器具或它的运动部件都应处于正常使用中可能出现的最不利位置上进行试验带有控制器或开关装置的器具如果它们的整定位置可由用户改动则应将这些控制器或装置调到最不利的整定位置上进行试验最不利条件对于各种器具在各个试验条件的实现上经常是不同的只有深入理解标准的精神并充分了解被测器具才能真正按标准的要求进行考察这里就体现了测试工程师的水平和经验在下边的内容里还将结合具体情况对最不利条件进行解释3.3标志和说明这里标志指的是在器具各个部位所标示的文字数字符号图形等给出关于器具的基本信息警告使用者需特别注意的事项和潜在的危险和器具一起提供的使用说明书则包含更具体详细的内容器具应有含下述内容的标志额定电压或额定电压范围电源性质的符号标有额定频率的除外额定输入功率或额定电流制造厂或责任承销商的名称商标或识别标记器具型号规格在类器具上标出类结构的符号按其防水等级的IP代码在不会引起误解的前提下还可以有另外的标志通常这些标志比较集中地在器具的铭牌上给出但一些警告与操作和更换零件有关的符号等一般另外在适合的地方标出例如开关的档位控制器的调节方向接地端子的标识可更换熔断器的牌号和其它标识标准对一些符号进行了统一规定当使用其它数字符号等视觉方式时应表达清楚不会引起混淆尤其是工作时可能会引起危险的开关其标志或放置的位置应清楚地表明它控制的是器具的哪个部分并且为此而用的标示方式无论在哪里不需要语言或国家标准的知识都应该能理解使用说明书标志中的文字和其它与器具一起交付的文字资料都应使用销售地所在国的官方文字对在中国大陆销售的器具就是国家公布的简体汉字对此我国«质量法»也有规定«质量法»还规定产品或包装上应用中文标明生产厂地址某些国外公司在国内所设的合资厂故意不写厂址或用拼音写企图造成进口产品的假象虽然可能产品本身没有质量问题这种行为也是违反«质量法»的标志还应持久耐用用手拿沾水的布擦拭标志15秒再用沾汽油的布擦拭15秒标志仍应清晰易读标志牌应不易揭下并且不应卷边对于消费品的使用说明我国专门有一部国标予以阐述这也是一个系列标准其中第二部分GB5296.2-1999是针对家用和类似用途电器的该标准适用于在国内销售的家用和类似用途电器的使用说明的编制标准明确指出使用说明是交付产品的组成部分给出了产品上产品销售包装上和使用说明书中应标注的内容及要求包括对所用文字符号的规范和耐久性要求该标准对使用说明的要求比GB4706更为详细因此打算在国内销售的家电产品编制使用说明时应同时考虑GB5296.2-1999的要求3.4电气危险防护3.4.1对触及带电部件的防护器具的结构和外壳应使其对意外触及带电部件有足够的防护这一要求适用于器具按正常使用进行工作时所有的状态甚至打开盖子或门和取下可拆卸部件后的状态试验采用的工具是模仿人的手指和人所使用工具的试验指图1试验销图2试验探棒图3将器具置于各种可能的状况包括倾斜但对通常在地面上使用且质量超过40kg的器具不斜置用不明显的力将试验指通过器具上的开口伸到允许的任何深度并且在插入到任一位置之前之中和之后转动或倾斜试验指试验指应不能触碰到带电部件或仅用清漆釉漆普通纸棉花氧化膜绝缘珠或密封剂来防护的带电部件对0类器具类器具和类结构上的开口用试验销来穿越但通向灯头和插座中的带电部件的开口除外试验销应不能触及带电部件并且类器具和类结构的结构和外壳应对与基本绝缘和仅用基本绝缘与带电部件隔开的金属部件意外接触有足够的防护应只能触及到由双重绝缘或加强绝缘与带电部件隔开的部件否则无法实现其电击防护等级3.4.2 泄漏电流和电气强度在整个试验过程中器具类器具除外要经受多次泄漏电流和电气强度试验1在工作温度下器具的泄漏电流不应过大而且它的电气强度应是足够的电热器具以1.15倍的额定输入功率工作电动器具和联合型器具以1.06倍的额定电压供电器具工作一直延续到正常使用时最不利条件所对应的时间测量在电源的任一极和连接金属箔的易触及金属部件之间进行单相和三相的类器具和非类器具的测量电路分别在图4图5图6图7中给出泄漏电流应不超过下述值对0类0类和类器具 0.5mA对类便携式器具 0.75mA对类驻立式电动器具 3.5mA对类驻立式电热器具 0.75mA或0.75mA/千瓦器具额定输入功率两者中选较大值但最大为5mA对类器具 0.25mA对联合型器具其总泄漏电流可在对电动器具或电热器具规定的限值内取二者中较大的但不能将两个限值相加类器具的限值最低因为它没有任何接地措施又常常被操作者频繁握持或接触类便携式器具也因与操作者的接触较多限制更严格一些对于类驻立式电动器具电冰箱是个例外它在工作温度下的泄漏电流限值是1.5mA器具的绝缘要承受1min频率为50Hz或60Hz基本为正弦波的电压对单相器具按图8所示进行连接电动机和三相器具在切断器具的电源后立即试验试验电压施加在带电部件和易触及部件用金属箔覆盖的非金属部件之间对在带电部件和易触及部件之间有中间金属件的类结构要分别跨越基本绝缘和附加绝缘来施加电压试验电压值为对在正常使用中承受安全特低电压的基本绝缘 500V对其它基本绝缘 1000V对附加绝缘 2750V对加强绝缘 3750V试验初始施加的电压不超过规定电压值的一半然后迅速升高到满值在试验期间不应出现击穿2经过耐潮湿试验器具的泄漏电流不应过大并且其电气强度应是足够的器具应能抵挡在正常使用中可能出现的潮湿条件通过潮湿处理检查其合格性潮湿处理在相对湿度为932的潮湿箱内进行48小时空气的温度保持在20到30中间任一方便值的1K之内样品在放入潮湿箱前应先达到这一温度在潮湿处理后器具立即承受泄漏电流和电气强度试验泄漏电流的限值与工作温度下的泄漏电流限值是一样的但测试方法有些不同简单说来有以下三点差别A测试电压施加部位不同工作温度下的泄漏电流在器具通电状况下进行测量任一极可能流向规定部位的泄漏电流对单相电源任一极为电源的相线或中线而潮湿处理后测泄漏电流时测试电压施加在带电部件和上述规定部件之间器具本身并不通电前者测出两个数值取较大值后者只测出一个数值B对于电热器具测量工作温度下的泄漏电流时以1.15倍的额定输入功率工作潮湿处理后再测时施加电压单相为1.06倍的额定电压C工作温度下的泄漏电流的测量时间是器具工作一直延续到正常使用时最不利条件所对应的时间对于有温度控制器的电路是在其动作断开电路之前的瞬间测量而潮湿处理后的泄漏电流一律在施加电压后5秒内测量泄漏电流试验后绝缘要立即经受1分钟频率为50Hz或60Hz基本为正弦波的电压电气强度的测试电压值为类器具基本绝缘 500V其它器具基本绝缘 1250V附加绝缘 2500V双重绝缘和加强绝缘 3750V可以看出对基本绝缘和附加绝缘施加的电压值有所变化3在器具经受模拟故障情况的所有非正常试验后非类器具的绝缘在冷却到约为室温时还要经受上述电气强度试验试验电压为基本绝缘 1000V附加绝缘 2750V双重绝缘和加强绝缘 3750V进行完其它试验项目之后如果器具有一定损坏或变形测试人员怀疑其可能不满足标准要求可通过另外的电气强度试验考察其绝缘3.4.3接地措施是否可靠对0类和类器具的电击防护是非常重要的万一绝缘失效可能带电的0类和类器具的易触及金属部件应永久并可靠地连接到器具内的一个接地端子或器具输入插口的接地触点3.4.4 爬电距离电气间隙不应小于标准给出值测量时也应遵循最不利原则例如运动部件要被置于最不利的位置上非圆头的螺母和螺钉要假定拧紧其在最不利的方位上对金属部件间穿通绝缘的距离也有规定3.5机械危险防护3.5.1稳定性和机械危险除固定式器具和手持式器具以外打算在一个表面例如地面或桌面上使用的器具应有足够的稳定性器具放在一个与水平面成10º角的倾斜平面上电源软线以最不利的方位摆放在倾斜平面上通常倾斜平面可以转动360º使器具达到任一正常放置状态过程中器具不应翻倒并且温升不超过一定限值冰箱和冷冻箱是固定式器具上述试验不适用它们的特殊标准中规定了另外的试验器具断电水平放置每个门分别打开约90º在门搁架上放满直径80mm质量0.5kg的圆柱体重物能放牛奶瓶的位置放两个重物只能放蛋类的搁架处不放重物但如果蛋架能拿走还是要取走蛋架放上重物然后还要把一个质量2.3kg的重物放在距门铰链最远的边缘4cm的门顶上将门开启180º或开到门的限位处取角度较小者重复上边试验试验期间器具不应倾斜可以看出试验条件明显是在模拟实际合理使用中可能出现的最不利情况另外标准认为器具的损坏并不是不合格除非损坏引起危险或导致不符合标准要求所以一个经过试验已损坏无法正常工作但不会对人员和环境造成危险或潜在危险的器具是符合标准的例如上述倾斜试验后对门铰链和搁架的变形可忽略不计洗衣机和脱水机不认为是固定式器具要放在10º的倾斜平面上并且由于在正常使用中可能灌注水所以洗衣机要排空水或按规定注满水取较不利条件脱水机要在滚筒是空的或将浸满水的衣物充满筒中两者选较不利的情况最不利情况是一种很抽象的说法对各种器具的各个试验项目都有不同的解释通常经验丰富的测试工程师可以依据经验判断较快地找到这一点如果缺乏某种器具或某个项目的经验或者遇到特殊情况就只有逐一试验加以比较器具的运动部件应兼顾器具的使用和工作来放置和封盖以便在正常使用中对人身伤害提供充分的防护防护性外壳防护罩和类似部件应是不可拆卸部件并应有足够的机械强度试验用一个试验指来进行对于有可移动装置的器具要将这些装置调到可调范围内的最不利位置试验试验指应该不能触到危险的运动部件当然有些器具无法实现完全的防护如缝纫机食品搅拌机电动刀但对可以防护的器具标准规定了详细的办法来检查其防护是否足够例如离心式脱水机工作时滚筒高速运转如果碰到显然会对人造成伤害针对这一危险它的标准中要考察几个方面首先机盖应有联锁装置使得只有机盖在关闭位置时脱水机才能运转但它运转起来之。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有乐简析接线端子3C要求的设计要点
1、机械结构安全要求端子在化学方面和结构材料方面及带电的运动部件要保证人身安全，如外壳的棱角，五金方面的毛刺，及各零部件的连接强度，甚至在运动等条件下产品的稳定性，以上都是电力行业中机械结构对端子的要求。
2、外壳的防护要求，它主要分两种，一种是固体异物的防护等级，一种是水对设备和产品造成的危害。
3、绝缘配合要求主要是根据所用材料、工作电压及环境污染等级，来合选取电气间隙和爬电距离、从而保护工作人员和产品工作的安全，同时也使产品在过电压不会发生绝缘损坏。
4、漏电起痕指数的要求，产品在使用过程中因固体绝缘材料表面在电场和电解液的作用下，形成导电通路，从而使外壳绝缘材料的绝缘性能下降，影响产品的安全。
如果在相同绝缘电压等级条件下，漏电起痕指数高时，产品的爬电距离可以减小，如果我司产品进入电力行业请研发在这方面充分重视。
5、热塑性材料在工作中对变形要求，它主要对端子在工作中产生的温升和接触电阻，它引起的高温使外壳变形变软，从而使电短路，造成严重事故，所以对端子的载流部件材料的选择显的很重要。
6、防触电要求，在结构方面操作元件不应带电，与内部连接的端子不应是可以触及到的，这方面主要是对螺钉扭力可靠性的要求，应防止与可触及的端子的螺钉，导线意外松动而短路。
如接地端子的要求：Ⅰ类安全产品的接地电阻不应大于0.5Ω。
上海有乐于21世纪初便投身于电气连接领域，一直致力于接线端子、接线板系列产品的制造生产,现产品有LC系列插拨式接线端子、LG系列直焊式接线端子、LS系列弹簧式接线端子、LW系列栅栏式接线端子、LZ系列端子、E系列式裸端子、框式压线接线端子、板式压线接线端子、无轨/轨道安装端子、JDG接地铜排端子、开关量、抗干扰系列端子以及其他类型接线端子，应用于电力设备、成套电气装置、工业自动化、制冷/运输设备及电源设备等多元化领域。
看过以上满足接线端子3C要求的设计要点，对于接线端子3C要求您了解了多少。
