桩基检测方法
基桩检测主要有动测和静测动测主要是高、低应变，高应变测试承载力，低应变测试桩身完整性一般来说，在对本地区地质情况比较熟悉的情况下，有一定实际经验的技术人员采用高应变（实测曲线拟合法）能比较准确的测定桩身承载力。
低应变（反射波法）对于基桩桩身完整性检测是一种很直观很经济的方法。
静测当然是指静载荷试验（包括竖向抗压、水平、抗拔）。
对于灌注桩（或地下连续墙）测定完整性还可以有预埋声测管超声波检测和抽芯检测。
比较复杂一些的还有预埋钢筋计桩身侧摩阻及桩端阻力测试。
动测方法是高应变和低应变，高应变可检测桩身的完整性还有桩的承载力。
低应变主要检测桩身完整性，有效范围为50d(桩的直径)，高应变比低应变贵，但低应变基本上只能检测桩身质量，承载力检测是不准的。
小应变的主要有基桩检测的仪器，再就是常见的大、小锤和接头的传感器。
大应变除了检测仪器外，传感器外，还要有吊车重锤。
另外还可以用静载试验来检测单桩承载力。
它比高应变更直接和准确。
但现在很多地方在进行高应变和静载的对比试验，以使高应变更加准确。
堆载法静载试验：锚桩横梁反力装置法超声波检测仪进行灌注桩桩身的检测单桩竖向抗压静载试验单桩竖向抗压静载试验0C.0.1 试验目的:采用接近于竖向抗压桩的实际工作条件的试验方法，确定单桩竖向（抗压）极限承载力，作为设计依据，或对工程桩的承载力进行抽样检验和评价。
当埋设有桩底反力和桩身应力、应变测量元件时，尚可直接测定桩周各土层的极限侧阻力和极限端阻力。
除对于以桩身承载力控制极限承载力的工程桩试验加载至承载力设计值的1.5-2倍外，其余试桩均应加载至破坏。
C.0.2 试验加载装置：一般采用油压千斤顶加载，千斤顶的加载反力装置可根据现场实际条件取下列三种形式之一：锚桩横梁反力装置（图C-1）：锚桩、反力梁装置能提供的反力应不小于预估最大试验荷载的1.2-1.5倍。
采用工程桩作锚桩时，锚桩数量不得少于4根，并应对试验过程锚桩上拔量进行监测。
岩土工程桩基础检测技术探析
岩土工程桩基础检测技术探析发布时间：2021-12-28T07:55:26.538Z 来源：《防护工程》2021年23期作者：李科[导读] 桩基础是地下隐蔽工程，是建筑物的根本，它们的施工质量关系到整个建筑的安全和正常使用。
目前的桩基础检测手段主要有低应变法、超声波法、钻芯法、静载法等检测方法，对各检测方法的合理正确使用显得尤为关键。
深圳市勘察研究院有限公司广东省深圳市518109摘要：桩基础是地下隐蔽工程，是建筑物的根本，它们的施工质量关系到整个建筑的安全和正常使用。
目前的桩基础检测手段主要有低应变法、超声波法、钻芯法、静载法等检测方法，对各检测方法的合理正确使用显得尤为关键。
关键词：低应变、超声波、钻芯、静载1、某项目工程概况项目地基原先采用预制管桩方案，施工至桩顶标高以下 7-8m 处遇1-3m 厚卵石层，管桩难以击穿卵石层。
增加超前钻探勘测，根据勘探结果，地质复杂多变，基础持力层岩面起伏大，变更设计，1-5 号塔楼地基基础采用旋挖成孔混凝土灌注桩，基础持力层为强风化砂岩，桩数共 392 根，桩径 1.0m。
本工程桩基采用了低应变法、超声法、钻芯法、界面钻芯法、单桩竖向静载抗压试验进行检测。
2、各检测方法分析2.1、底应变法、超声法测桩及效果对比低应变法快速、简便、经济,可大面积普查，但对多个缺陷检测能力差, 检测深度能力有限，与此相比，声波透射法通过实测声波在混凝土介质中传播的声时、频率和波幅衰减等声学参数的变化，可以获得测区范围内砼的密实度参数，检测全面、细致，范围可覆盖全桩长的各个横截面，现场操作简便、迅速，不受桩长、长经比的限制。
为保障检测结果的准确性，在本项目中选取代表性 283#旋挖桩进行低应变和超声法检测，对其检测结果进行分析对比，检测情况如下：（1）低应变检测。
检测曲线图如图 1。
图 2 283#桩“PSD-声速-波幅”对 283#桩检测结果分析得，如低应变曲线图 1 所示，波形显示桩基整体完整，无明显缺陷反射波，而超声波检测在 2-3 剖面 12.1-12.5m 声波缺失比较严重,该缺陷在低应变波形中并无体现，通过与现场施工技术负责人沟通并查看相关施工记录，283#桩在施工过程中打桩机发生故障停止砼灌注 1.0h，提升导管时把已经初凝砼拉裂造成砼局部纵向劈裂，而纵向缺陷在低应变法检测时可能存在盲区，然而这一缺陷却能在超声法中较为明显体现。
探讨岩土工程桩基质量检测技术
探讨岩土工程桩基质量检测技术摘要：桩基质量是岩土工程施工质量的重要影响要素，所以，建设施工单位在岩土工程中，必须要重视桩基的检测工作，依照工程的实际，科学合理的选择运用适宜桩基检测技术开展检测工作，有效判断岩土工程桩基础的质量安全，进而为后续工程建设提供参考与技术支持，也为促进岩土工程建设发展奠定有利条件。
关键词：岩土工程;桩基检测技术;探讨引言地基基础结构与整个建筑项目的稳定性和质量存在密切的关联，因此，在工程建设施工中，必须要重视对其的质量控制，为后续建筑施工奠定扎实的基础保障。
桩基检测技术是有效协助施工人员对桩基础结构的完整性、安全性进行有效判断，现如今，桩基础结构的类型繁多，施工人员必须要结合工程实际情况和需求来选择适合的桩基础结构，因此，在桩基检测技术上也要针对桩基础结构的稳定性进行适当的检测作用，进而采取相应的方法以增强结构的安全性。
1桩基检测技术概述桩基础主要可以分为现浇桩及预制桩。
原理是将桩打入土体，通过土体对桩的侧壁摩阻力及桩端阻力提供桩基础的承载力，从而使建筑上部结构荷载通过桩基础传递分散到土体中，而桩基检测内容就是通过一定的技术手段检查桩身质量，判断其完整性及承载能力。
1.1桩基承载能力检测桩基承载能力检测主要是判断桩的承载能力是否能够达到设计的要求。
目前较为普遍的是静载荷试验，通过对桩基加荷的方式，检测桩基在不同的静荷载作用下能否维持正常的承载功能，同时满足沉降要求，该方法对于判断桩基在长期承载工作中的变化有着很高的判断价值。
另一个方法是高应变动测法，检测的时候利用专用锤冲击桩顶，使桩产生一定的贯入度，桩和土产生相对位移。
实测由此产生的桩身质点应力和加速度的响应，通过波动理论分析，判定桩基的承载能力，同时也能检测桩身的完整性。
1.2桩基的完整性检测桩基的完整性检测主要是检测桩身缺陷及其位置，判断桩身的完整性。
一种是低应变试验法，此方法是对桩顶锤击，产生弹性波，弹性波沿着桩身向下传播，当碰到桩身存在断桩或桩身截面积变化部位，产生反射波，通过桩顶的传感器接收反射信号，对接收的反射信号数据处理，通过波形分析判断桩身是否有缺陷，判定其完整性，最后确定桩身的质量是否满足要求。
铁路工程基桩检测技术规程 2019
铁路工程基桩检测技术规程 2019
《铁路工程基桩检测技术规程》（以下简称《规程》）于2019年3月20日正式发布，全面规范了铁路工程基桩检测技术。
《规程》指出，铁路工程基桩检测应在基桩设置前进行，以确保基桩深度、位置、平整度等指标的准确性。
基桩检测的目的是确定基桩的深度和位置，保证基桩的支撑力和静止稳定性。
《规程》明确了基桩检测的原则和要求，即：检测项目应基于设计要求；检测结果要准确可靠；检测工作应符合技术规范；检测记录应规范准确；检测费用应按照行业规定支付；检测服务应按照质量标准执行。
此外，《规程》还要求基桩检测应采用现代化技术和设备，并将检测结果与设计要求进行对比，以确保基桩深度、位置、平整度等指标的准确性。
《规程》的出台，将推动行业严格执行基桩检测技术规范，提高铁路工程建设质量，为铁路建设提供可靠的技术保障。

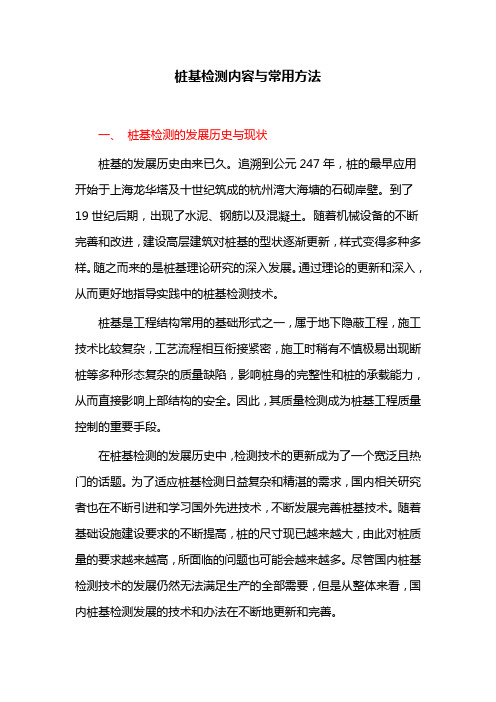

桩基检测内容与常用方法
