继电保护室巡视标准 (1)
配电室高压室日常巡视检查工作标准
配电室高压室日常巡视检查工作标准Revised by BLUE on the afternoon of December 12,2020.配电室（高压室）日常巡视检查工作标准1、高压设备巡视时应与带电体保持距离，当电压等级为10KV 时，人体与带电体的距离不小于0.4M天遮栏的不小于0.7M；2、遇雷雨天气和接地故障发生时，要考虑跨步电压，穿绝缘鞋，且离接地点远一些；3、巡视设备时一般不处理发现的缺陷，只要发现问题，及时汇报，不要动手独自理；4、设备巡视采取的措施：1）听：主要听设备运行的声音是否正常；2）看：主要看设备的外观和顔色变化有无异常，仪表数字显示有无异常变化；3）闻：主要闻有无绝缘材料在温度升高时的烧糊气味；4）检查有无小动物运动痕迹、漏雨、进水现象；5）检查电流、电压、温度是否正常；5、保持设备干净、机房干净、防止异物造成接触不良或短路；6、检查各种仪表指示、储能指示、运行指示是否完好；7、检查各仪表室二次控制线路接点有无松动碳化现象；8、观察各路进线柜、出线柜、电压（电流）互感器、避雷器各点有无弧光闪络痕迹和打火现象；9、观察PT柜线电压箱电压显示是否正常，各路高压带电显示装置是否完好；10、检查直流屏操作电源电压（不低于220V）是否正常，蓄电池有无破裂、漏液、接点有无松动，溶丝是否完好；11、观察各路变压器高低压接点，有无弧光闪络痕迹和打火现象，听变压器有无异常声响，观察变压器温升情况，必要时手动起动风机强迫降温；12、检查变压器冷却风机运行是否正常，监视变压器是否额定（电流）运行，超差值是否在允许范围内；13、开箱观察变压器绕组高低压侧有无变色，鼓包等异常现象；14、检查各路变压器低侧电压显示是否正常，三相电流是否平衡；15、检查电溶补偿柜一次溶丝、二次溶丝、接触器是否完好，电溶器接点有无松动、异响、澎胀现象；16、检查各路负荷计量装运行是否正常，接点有无松动、碳化现象；17、检查各路负荷出线接点有无松动、变色、打火现象，温升是否正常；18、检查照明应急装置（充电电池部份）是否完好；19、每年检查一次接零或接地装置，接地电阻值应在《电气规程》要求的合格值范围内；20、高压电气设备、防雷装置、继电保护、自动装置检测验，应按《电气规程》规定的周期、标准进行。
继电保护装置巡视检查制度
继电保护装置巡视检查制度一、制度目的和依据1.目的：建立并完善继电保护装置巡视检查制度，确保继电保护装置正常运行，提高电气设备的可靠性和安全性。
2.依据：《电工安全检查暂行规定》、《电力系统继电保护和自动装置巡视规程》、《继电保护装置巡视员工作规程》等有关法律法规和规范性文件。
二、适用范围本制度适用于所有有继电保护装置的电气设备，如发电厂、变电站、配电站、生产企业等。
三、巡视检查要求1.巡视周期：按照电力系统继电保护和自动装置巡视规程的要求，确定巡视的周期。
一般情况下，继电保护装置的巡视周期为半年一次，特殊设备的巡视周期可视情况增减。
2.巡视内容：巡视员应按照《继电保护装置巡视员工作规程》的要求，对继电保护装置进行全面的巡视检查，包括但不限于以下内容：(1)继电保护装置的工作情况，是否正常运行；(2)继电保护装置的设定参数，是否符合要求；(3)继电保护装置的接线和接地情况，是否正常可靠；(4)继电保护装置的绝缘检查，是否合格；(5)继电保护装置的清扫和维护情况，是否及时有效等。
3.巡视记录：巡视员应详细记录继电保护装置的巡视情况，包括但不限于巡视时间、巡视地点、巡视人员、巡视内容、存在的问题、处理意见等，并及时归档。
四、问题处理和整改措施1.发现问题：巡视员在巡视过程中发现任何继电保护装置的问题，应及时记录并及时向单位负责人汇报。
2.整改措施：负责人收到巡视员的汇报后，应组织相关人员对问题进行分析和整改，并制定具体的整改措施。
3.验收和复查：整改完成后，应由负责人指派相关人员进行验收，确保整改达到要求。
同时，应按照巡视周期要求，对整改后的继电保护装置进行复查。
五、工作责任和考核1.负责人责任：负责组织和协调继电保护装置巡视工作，确保巡视工作的顺利进行和整改工作的有效实施。
2.巡视员责任：巡视员要认真履行巡视职责，确保巡视工作的真实性和准确性。
3.考核评估：对巡视员的工作进行评估，包括巡视的频率、巡视情况记录的完整性和准确性等。
配电室及各线路巡视检查制度
配电室及各线路巡视检查制度1. 引言配电室是一个重要的电力设施，负责供给电力给各个部门和设备。
为了保证电力系统的可靠性和平安性，标准的巡视检查制度是必不可少的。
本文档旨在制定配电室及各线路巡视检查制度，以确保配电室的正常运行并及时发现和解决问题。
2. 巡视检查内容配电室及各线路巡视检查应包括以下内容：2.1 配电室设备巡视•仪表的正常运行状态检查•开关设备的完好性检查•配电设备的外观和壳体的检查•接地装置的检查•灭火设备的检查2.2 线路及开关检查•线路连接状态检查•开关设备的正常运行状态检查•继电保护装置的工作状态检查•线路的绝缘和接地状态检查2.3 平安状况检查•配电室的平安标志是否齐全•配电设备周围是否存在危险物品•配电室通风和照明设备是否正常3. 巡视检查频率根据配电室的重要程度和使用情况，制定巡视检查的频率。
建议按照以下频率进行巡视检查：•高压配电室：每周巡视一次•中压配电室：每月巡视一次•低压配电室：每季度巡视一次对于特殊情况和重要设备，应进行更频繁的检查。
4. 巡视检查记录对每次巡视检查进行详细记录，包括以下内容：•巡视日期和时间•巡视人员•巡视检查内容•发现的问题和存在的平安隐患•处理措施和解决方案•下次巡视的方案日期巡视检查记录应保存并及时更新，以便跟踪问题的解决和工作的进展。
5. 巡视检查责任明确巡视检查的责任人和相关部门。
配电室管理员负责组织和安排巡视检查工作，并记录检查结果。
如果发现问题，责任人应及时采取措施解决，并及时通知相关人员。
6. 巡视检查的意义配电室及各线路巡视检查的意义在于：•发现和解决潜在问题，防止事故的发生•提高电力系统的可靠性和平安性•建立标准的运维管理制度•保护人员的生命财产平安7. 结论配电室及各线路巡视检查制度的制定和执行对于保证电力系统的正常运行至关重要。
通过标准的巡视检查，可以及时发现和解决问题，提高电力系统的可靠性和平安性。
配电室管理员和相关人员应积极履行巡视检查责任，并不断完善巡视检查制度，以确保电力系统的平安稳定运行。

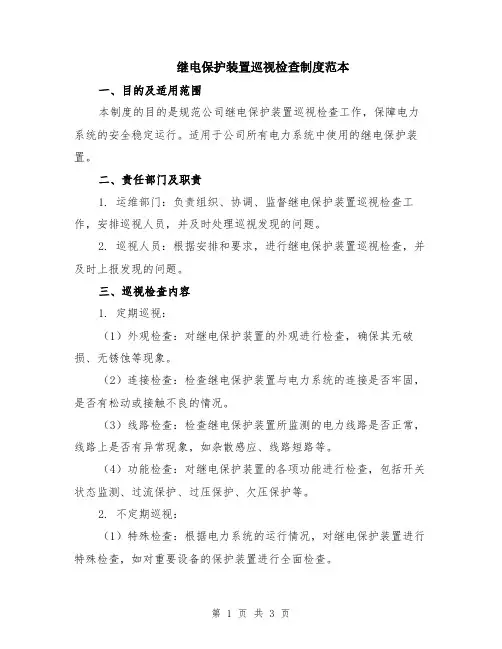

继电保护装置巡视检查制度范本
继电保护装置巡视检查制度范本一、目的及适用范围本制度的目的是规范公司继电保护装置巡视检查工作，保障电力系统的安全稳定运行。
适用于公司所有电力系统中使用的继电保护装置。
二、责任部门及职责1. 运维部门：负责组织、协调、监督继电保护装置巡视检查工作，安排巡视人员，并及时处理巡视发现的问题。
2. 巡视人员：根据安排和要求，进行继电保护装置巡视检查，并及时上报发现的问题。
三、巡视检查内容1. 定期巡视：（1）外观检查：对继电保护装置的外观进行检查，确保其无破损、无锈蚀等现象。
（2）连接检查：检查继电保护装置与电力系统的连接是否牢固，是否有松动或接触不良的情况。
（3）线路检查：检查继电保护装置所监测的电力线路是否正常，线路上是否有异常现象，如杂散感应、线路短路等。
（4）功能检查：对继电保护装置的各项功能进行检查，包括开关状态监测、过流保护、过压保护、欠压保护等。
2. 不定期巡视：（1）特殊检查：根据电力系统的运行情况，对继电保护装置进行特殊检查，如对重要设备的保护装置进行全面检查。
（2）维修检查：对正在维修中的继电保护装置进行检查，确保维修工作符合要求，并及时跟进维修进展。
四、巡视检查频次1. 定期巡视：根据电力系统的重要性和运行情况，定期制定巡视计划，确保每台继电保护装置每年至少进行一次巡视检查。
2. 不定期巡视：根据电力系统的实际需要，安排不定期巡视，特别是在重要设备运行前后，要进行一次全面的继电保护装置巡视检查。
五、巡视报告1. 检查后立即填写巡视报告，明确记录所发现的问题和存在的隐患。
2. 巡视报告要详细、准确，包括问题的描述、具体位置、照片等。
3. 巡视报告应及时提交给运维部门，由运维部门记录并进行问题整改。
六、问题处理1. 运维部门收到巡视报告后应及时组织人员进行问题整改，并制定整改计划。
2. 对于严重的问题，应立即停止使用继电保护装置，并采取紧急措施，确保电力系统安全运行。
3. 整改完成后，运维部门应进行复查，并填写整改报告，确认问题得到解决。
继电保护装置巡视检查制度
继电保护装置巡视检查制度
是指对电力系统中安装的继电保护装置进行定期巡视、检查、测试和维护的一系列工作措施和管理制度。
继电保护装置巡视检查制度的目的是确保继电保护装置正常运行，及时发现和排除故障，提高电力系统的可靠性和安全性。
以下是继电保护装置巡视检查制度应包括的内容：
1. 巡视周期和频率：确定继电保护装置巡视的周期和频率，一般应按照装置的重要性和使用环境来确定，例如，重要的继电保护装置应每月巡视一次，普通装置可以每季度巡视一次。
2. 巡视检查内容：确定巡视检查的具体内容，包括继电保护装置的外观、接线、接地、工作状态等方面的检查，以及对装置的定期测试和校验。
3. 巡视检查方法：确定巡视检查的方法，包括视觉检查、测量和测试仪器的使用、操作手册的参考等。
4. 巡视检查记录：对巡视检查的结果进行记录，包括继电保护装置的名称、型号、巡视时间、巡视内容、检查结果等信息，以备后续参考。
5. 发现问题的处理：记录并及时报告继电保护装置巡视中发现的问题，对问题进行分析和处理，包括修复故障、更换零部件、调整参数等。
6. 巡视检查的责任人：明确负责继电保护装置巡视检查的责任人，包括巡视人员、检查人员、测试人员等，确保责任人的权责明确。
7. 检查结果的追踪和评估：对巡视检查结果进行追踪和评估，及时跟踪处理结果，评估巡视检查制度的有效性和改进措施。
继电保护装置巡视检查制度的建立和执行，是电力系统运行和维护的重要环节，可保障电力系统的稳定运行和人员的安全，同时也有助于提高电力系统的运行效率和节约能源。
电气设备巡视内容
一、电气设备巡视内容1、配电室巡视内容1）高低压开关柜、变压器、各种开关、继电保护装置、仪表等运行平稳，无异常振动和异常声音。
2）变压器、开关设备及各导线连接部位的温度应正常，无异常变色和异常气味，无过热和超温现象。
干式变压器绕组的温度在自然冷却条件下应<90℃；电容器的工作环境温度不应超过±40℃。
电容外壳温度不应起过±60℃。
只要超过其中一项，即应退出运行。
3）变压器、开关柜内的一、二次接线应连接牢固，接触良好。
不应有虚接打火现象。
发现有温度、气味、声音、色泽的异常变化应及时使用红外测温仪进行检测并立即采取相应的措施。
接地部分应牢固可靠。
4）设备内的瓷质部分应清洁、无破损、裂纹、打火、放电、闪络及电晕现象。
设备内的树脂部分应完好，无龟裂、破损、表面无积污。
5）配电设备的指示仪表、计量仪表、音响信号装置应工作正常，显示数值正确，仪表、信号指示正常。
6）监视变压器的一、二次电压电流在正常范围之内。
7）配电室直流屏设备的蓄电池单节电压，每周五通过开关和仪表检测一次，检测情况应记录在配电室值班记录簿中，电池外壳及接线部分应完好，无鼓肚、渗液、腐蚀和松动。
8）设备巡视检查工作每班至少两次遇特殊情况增加巡视。
2、配电柜（箱）巡视检查内容配电柜（箱）元器件齐全、显示正常，各种开关运行声音正常，动作准确可靠、接地良好、无过热和异常气味，接线牢固、无氧化、松动现象。
3、低压配电装置巡视检查及维护一、低压配电装置应定期进行巡视检查，检查周期与高压配电装置相同。
巡视检查情况及发现问题应记入值班记录本中。
二、低压配电装置和低压电器巡视检查的内容如下：1、主、分路的负荷情况与仪表指示是否对应；2、电路中各部连接点有无过热现象；3、三相负荷是否平衡，三相电压是否相同，检查电路末端的配电装置电压降是否超出规定；4、各配电装置和低压电器内部，有无异声、异味；5、带灭弧罩的低压电器，三相灭弧罩是否完整无损；6、检查空气开关、磁力启动器和接触器的电磁铁芯吸合是否正常，有无线圈过热或噪声过大；7、在受外力震动和多尘场所，应检查电气设备的保护罩有无松动现象和是否清洁。
配电室日常巡视检查工作标准(新版)
配电室日常巡视检查工作标准(新版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改配电室日常巡视检查工作标准(新版)1、高压设备巡视时应与带电体保持距离，当电压等级为10KV时，人体与带电体的距离不小于0.4M天遮栏的不小于0.7M；2、遇雷雨天气和接地故障发生时，要考虑跨步电压，穿绝缘鞋，且离接地点远一些；3、巡视设备时一般不处理发现的缺陷，只要发现问题，及时汇报，不要动手独自理；4、巡检必须按设备巡检路线进行，不得移开和跨越遮拦，不得进行与巡检无关的工作；5、设备巡视采取的措施：1）听：主要听设备运行的声音是否正常；2）看：主要看设备的外观和顔色变化有无异常，仪表数字显示有无异常变化；3）闻：主要闻有无绝缘材料在温度升高时的烧糊气味；4）检查有无小动物运动痕迹、漏雨、进水现象；5）检查电流、电压、温度是否正常；6、保持设备干净、机房干净、防止异物造成接触不良或短路；7、检查各种仪表指示、储能指示、运行指示是否完好；8、检查各仪表室二次控制线路接点有无松动碳化现象；9、观察各路进线柜、出线柜、电压（电流）互感器、避雷器各接点有无弧光闪络痕迹和打火现象；10、观察进柜线电压箱电压显示是否正常，各路高压带电显示装置是否完好；11、检查直流屏操作电源电压（不低于220V）是否正常，蓄电池有无破裂、漏液、接点有无松动，溶丝是否完好；12、观察各路变压器高低压接点，有无弧光闪络痕迹和打火现象，听变压器有无异常声响，观察变压器温升情况，必要时手动起动风机强迫降温；13、检查变压器冷却风机运行是否正常，监视变压器是否额定（电流）运行，超差值是否在允许范围内；14、开箱观察变压器绕组高低压侧有无变色，鼓包等异常现象；15、检查各路变压器低侧电压显示是否正常，三相电流是否平衡；16、检查电溶补偿柜一次溶丝、二次溶丝、接触器是否完好，电溶器接点有无松动、异响、澎胀现象；17、检查各路负荷计量装运行是否正常，接点有无松动、碳化现象；18、检查各路负荷出线接点有无松动、变色、打火现象，温升是否正常；19、检查照明应急装置（充电电池部份）是否完好；20、年检查一次接零或接地装置，接地电阻值应在《电气规程》要求的合格值范围内；21、高压电气设备、防雷装置、继电保护、自动装置检测验，应按《电气规程》规定的周期、标准进行。
继电保护和安全自动装置现场运行巡视记录资料
操作行为评估
根据统计分析结果，对操作行为 进行评估，包括操作规范性、操
作效率、操作安全性等。
异常事件分析
对异常事件进行深入分析，找出 根本原因和影响因素，提出改进 措施和建议，防止类似事件再次
发生。
05
常见问题与解决方案
常见问题
装置异常告警
包括装置故障、通信异常、定值错误等告警 信息。
装置采样异常
01
继电保护装置外观是否 完好，有无破损、变形 、锈蚀等现象。
02
各指示灯、显示屏是否 正常显示，有无异常报 警信息。
03
各接线端子是否紧固， 有无松动、脱落现象。
04
装置运行环境是否良好 ，温度、湿度等是否在 允许范围内。
巡视方法
01
02
03
04
观察法
通过肉眼观察装置外观、指示 灯、显示屏等是否正常。
记录装置功能测试的结果，包括按键、旋钮等操作是否 正常。
记录装置电源电压和电流的测量结果，确认是否符合要 求。
记录接线端子紧固情况，以及是否需要进一步处理。
04
巡视记录资料整理与分析
记录资料整理
01
02
03
巡视记录资料收集
收集现场巡视过程中记录 的所有数据，包括设备状 态、操作记录、异常事件 等。
继电保护装置。
安全自动装置
包括自动重合闸、备用电源自 投、低频低压减载等安全自动 装置。
二次回路及辅助设备
包括保护屏、操作箱、交直流 电源等二次回路及辅助设备。
运行环境及状态
包括设备运行环境（如温度、 湿度等）、运行状态（如指示 灯、告警信息等）以及设备外
观等。
02
继电保护装置现场运行巡视
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继保室巡视标准
巡视35kV母线保护屏 GSGB750-B21AG正面:
部件名称正常状态备注2n 35kV母线保护装置运行监视灯绿色常亮
压板
1C1LP1 备用“投”
1C1LP2 备用“投”
1C1LP3 备用“投”
1C1LP4 备用“投”
1C2LP1 #1集电线路跳闸出口Ⅰ“投”1C2LP2 #1集电线路跳闸出口Ⅱ“投”2n 110kV母线保护装置
2n 35kV母线保护装置
巡视电度表屏 GPSD-01正面:
部件名称正常状态备注
电度表检查电度表有无错误代码
运行指示灯绿色常亮
1-34n 110kV线路侧关口表
有功、无功信号灯红色闪烁（慢）
运行指示灯绿色常亮
2-34n PT侧关口表
有功、无功信号灯红色闪烁（慢）
3-34n #1主变侧关口表有功、无功信号灯红色闪烁（慢）
4-34n 35kV线路侧关口表有功、无功信号灯红色闪烁（慢）
WDGL 微机电力故障录波监测装
巡视电能质量监测装置屏正面:
部件名称正常状态备注SDL-3002 电能质量在线监
运行指示灯绿色常亮
测装置
巡视频率电压紧急控制屏 GSE520C-X20BP正面:
部件名称正常状态备注52n 频率电压紧急控制装置运行指示灯绿色常亮
52LP1 出口1 “退”
压板
52LP2 出口2 “退”
H3C S5500 Series
PWR指示灯绿色常亮
Mode指示灯绿色常亮
Unit显示“C”
1、2、3、4、10、11、14指示灯绿色闪烁
H3C S5120 Series Power指示灯绿色常亮
巡视光端机屏正面:
部件名称正常状态备注
开关通信电源1 “ON”
通信电源2 “ON”
备用1 “OFF”
备用2 “OFF”
备用3 “OFF”
备用4 “OFF”
LQ2014-T时钟同步监测单
巡视PCM屏正面:
部件名称正常状态备注
开关通信电源1 “ON”通信电源2 “ON”备用1 “OFF”备用2 “OFF”
PTN1 “ON”SDH
PTN
PCM
巡视综合配线架屏正面:
部件名称正常状态备注数字配线架 DDF连接板均在连接状态
光纤配线架 ODF
巡视***正面及内部:。
