继电保护室巡视标准
继电保护装置巡视检查制度
继电保护装置巡视检查制度一、制度目的和依据1.目的：建立并完善继电保护装置巡视检查制度，确保继电保护装置正常运行，提高电气设备的可靠性和安全性。
2.依据：《电工安全检查暂行规定》、《电力系统继电保护和自动装置巡视规程》、《继电保护装置巡视员工作规程》等有关法律法规和规范性文件。
二、适用范围本制度适用于所有有继电保护装置的电气设备，如发电厂、变电站、配电站、生产企业等。
三、巡视检查要求1.巡视周期：按照电力系统继电保护和自动装置巡视规程的要求，确定巡视的周期。
一般情况下，继电保护装置的巡视周期为半年一次，特殊设备的巡视周期可视情况增减。
2.巡视内容：巡视员应按照《继电保护装置巡视员工作规程》的要求，对继电保护装置进行全面的巡视检查，包括但不限于以下内容：(1)继电保护装置的工作情况，是否正常运行；(2)继电保护装置的设定参数，是否符合要求；(3)继电保护装置的接线和接地情况，是否正常可靠；(4)继电保护装置的绝缘检查，是否合格；(5)继电保护装置的清扫和维护情况，是否及时有效等。
3.巡视记录：巡视员应详细记录继电保护装置的巡视情况，包括但不限于巡视时间、巡视地点、巡视人员、巡视内容、存在的问题、处理意见等，并及时归档。
四、问题处理和整改措施1.发现问题：巡视员在巡视过程中发现任何继电保护装置的问题，应及时记录并及时向单位负责人汇报。
2.整改措施：负责人收到巡视员的汇报后，应组织相关人员对问题进行分析和整改，并制定具体的整改措施。
3.验收和复查：整改完成后，应由负责人指派相关人员进行验收，确保整改达到要求。
同时，应按照巡视周期要求，对整改后的继电保护装置进行复查。
五、工作责任和考核1.负责人责任：负责组织和协调继电保护装置巡视工作，确保巡视工作的顺利进行和整改工作的有效实施。
2.巡视员责任：巡视员要认真履行巡视职责，确保巡视工作的真实性和准确性。
3.考核评估：对巡视员的工作进行评估，包括巡视的频率、巡视情况记录的完整性和准确性等。
发电厂继电保护现场巡回检查制度
继电保护现场巡回检查制度
为了贯彻国家及集团公司有关规定，保证运行中的继电
保护设备出现异常时能及时发现，特制定xxx 发电厂继电保护现场巡回检查制度。
1.运行人员继电保护设备现场巡视检查制度
1.1 巡视检查应按路线，按时进行。
1.2巡视检查时，发现设备异常及缺陷要及时汇报并记缺陷
记录。
1.3 对异常及有缺陷运行的设备，要加强巡视的次数。
1.4 交班前对重点设备进行检查。
1.5 在机房 12 米、 6 米、 0 米，等处设有巡视签到本。
每次
巡检后，要在签到本上签名。
1.6运行部门将对以上规定执行情况定期或不定期地检查、
考核。
2.检修人员继电保护设备现场巡视检查制度
2.1继电保护人员应高度重视运行中的继电保护及安全自动
装置的完好情况。
2.2继电保护及安全自动装置的设备责任人，应每天对所管辖的设备进行检查，发现异常，及时向班长报告，录入缺陷管理系统。
2.3继电保护及安全自动装置设备责任人，对出现异常的设备要高度重视，及时处理异常情况。
对不能处理或问题比较复杂的情况，继电保护班要及时向分公司及技术监督专责人汇报，并拿出相应的措施。
生技科组织讨论，报总工批准后实施。
2.4对于现场巡回检查不认真执行的或虽发现设备存在异常而不管不问的情况，厂部将严格考核。
2023年继电保护装置巡视检查制度
2023年继电保护装置巡视检查制度1.背景继电保护装置是电力系统中重要的安全设备，起到保护电力设备和线路的作用。
然而，由于工作环境的特殊性和设备的复杂性，继电保护装置容易出现故障，从而对电力系统的安全稳定运行造成严重威胁。
为了保障电力系统的正常运行和人员的生命安全，制定继电保护装置巡视检查制度势在必行。
2.目的继电保护装置巡视检查制度的目的是通过定期巡视检查继电保护装置，及时发现和排除潜在的故障隐患，提高继电保护装置的可靠性和稳定性，以确保电力系统安全运行。
3.检查内容和频次继电保护装置巡视检查应包括对设备的外观、内部连接、接地、调整和测试等方面进行综合评估。
检查的频次应根据继电保护装置的等级和运行情况来确定，通常为半年一次，重要部位或高压区域可缩短为季度一次。
4.巡视检查人员和要求巡视检查人员应由电力公司的技术人员和继电保护装置供应商的技术人员组成。
巡视检查人员需要具备相应的电气知识和经验，了解继电保护装置的工作原理和技术规范，熟悉巡视检查的方法和要求。
5.检查流程（1）组织巡视检查的人员和工具，确定巡视检查的范围和计划。
（2）对巡视检查区域进行分区，分别进行继电保护装置的外观检查、内部连接检查和测试等工作。
（3）对继电保护装置的外观进行检查，包括设备的完好性、固定情况、标识和警示等方面。
（4）对继电保护装置的内部连接进行检查，包括主接线、备用接线和接地情况等方面。
（5）对继电保护装置的调整和测试进行检查，包括参数设置、功能测试和定值区段的测试等方面。
（6）对巡视检查中发现的问题进行记录和整理，及时通知相关人员进行处理。
（7）根据巡视检查的结果制定维护计划和改进措施，确保继电保护装置的可靠性和稳定性。
6.巡视检查的要点（1）巡视检查应侧重于设备的安全性和可靠性，特别要关注设备的烧坏、老化和松动等问题。
（2）巡视检查应重点关注电气连接的可靠性和正确性，特别要关注主接线和备用接线是否符合技术要求。
继保室巡视标准
配电室巡视标准一、基本情况1、建立运行巡视记录外来人员进入继保室签到本和巡视签到本（并列放置在进门醒目位置）2、每班至少巡查1次并在巡视签到本签字，查出问题能随手处理的及时修理处理后回来填入缺陷统计，不能解决的问题记录缺陷统计（纸质版电子版同时登记）并及时报站长，站长结合实际情况告知甲方技术主管或甲方站长，并给出处理闭环时间节点。
3、1月至少组织2次甲乙方共同巡检（巡检有痕迹填入周巡检记录内），查出问题记录周巡检记录内，同时登记在缺陷统计内（流程同上一条）；4、外来人员进入继保室，需运维人员对外来人员提出签到且外来人员有检修作业时应与检修交代记录时间吻合，与保密协议时间相吻合，与外来人员签到本吻合与工作票时间吻合，注意填写一系列记录时间顺序，不许出现倒序（例如9：30签外来人员签到本，8:00进入继保室工作，10:00开工作票）。
5、根据月度工作安排进行继保室卫生清扫工作。
6、根据月度工作安排进行消防检查1次。
7、根据月度工作安排进行蓄电池单体电压测试检查1次。
8、根据月度工作安排进行防小动物检查1次9、保护压板及定值每季度定期检查1次。
10、每年检修2次（结合春秋检和预防性试验），11、每年进行蓄电池充放电1次注：与运维核对是否还有增加工作二、检查内容及标准日常检查1、通风情况及室内温度是否控制在-5℃—35℃度以内，不在此范围内分析原因采取措施，禁止开窗开门进行通风工作。
如冬季需增加电暖气需考虑插座线径，经过站长同意方可。
注意，现场空调线径偏小，禁止空调长期且大负荷运转，空调运转时，定期检查插座是否有烧焦粘连现象。
2、巡视继保室内照明灯及应急灯是否良好、齐全，如有损坏情况记录在巡视记录内，巡检回来通知当值值班员，由当值值班员填写在运行日志和登记电子版缺陷统计记录内，并及时汇报当值值班长或站长，值班长或站长根据情况组织人员及时修理。
3、每班巡查内容：室内是否有异味，记录电压，电流，温度;检查所有设备主机、各屏柜内交换机、路由器、同步时钟装置、安防设备、网安设备运行状况，自动化设备运行指示灯运行情况、所有柜子背面及内部电源分合情况、保护装置是否有告警信息或异常故障启动情况，根据电器运行声音、直观物理现象,及时汇报当值值班长和站长并记录巡视记录内，当值值班员填写在运行日志和登记电子版缺陷记录内，值班长或站长根据情况组织人员及时修理。
继电保护装置巡视检查制度
继电保护装置巡视检查制度
是指对电力系统中安装的继电保护装置进行定期巡视、检查、测试和维护的一系列工作措施和管理制度。
继电保护装置巡视检查制度的目的是确保继电保护装置正常运行，及时发现和排除故障，提高电力系统的可靠性和安全性。
以下是继电保护装置巡视检查制度应包括的内容：
1. 巡视周期和频率：确定继电保护装置巡视的周期和频率，一般应按照装置的重要性和使用环境来确定，例如，重要的继电保护装置应每月巡视一次，普通装置可以每季度巡视一次。
2. 巡视检查内容：确定巡视检查的具体内容，包括继电保护装置的外观、接线、接地、工作状态等方面的检查，以及对装置的定期测试和校验。
3. 巡视检查方法：确定巡视检查的方法，包括视觉检查、测量和测试仪器的使用、操作手册的参考等。
4. 巡视检查记录：对巡视检查的结果进行记录，包括继电保护装置的名称、型号、巡视时间、巡视内容、检查结果等信息，以备后续参考。
5. 发现问题的处理：记录并及时报告继电保护装置巡视中发现的问题，对问题进行分析和处理，包括修复故障、更换零部件、调整参数等。
6. 巡视检查的责任人：明确负责继电保护装置巡视检查的责任人，包括巡视人员、检查人员、测试人员等，确保责任人的权责明确。
7. 检查结果的追踪和评估：对巡视检查结果进行追踪和评估，及时跟踪处理结果，评估巡视检查制度的有效性和改进措施。
继电保护装置巡视检查制度的建立和执行，是电力系统运行和维护的重要环节，可保障电力系统的稳定运行和人员的安全，同时也有助于提高电力系统的运行效率和节约能源。

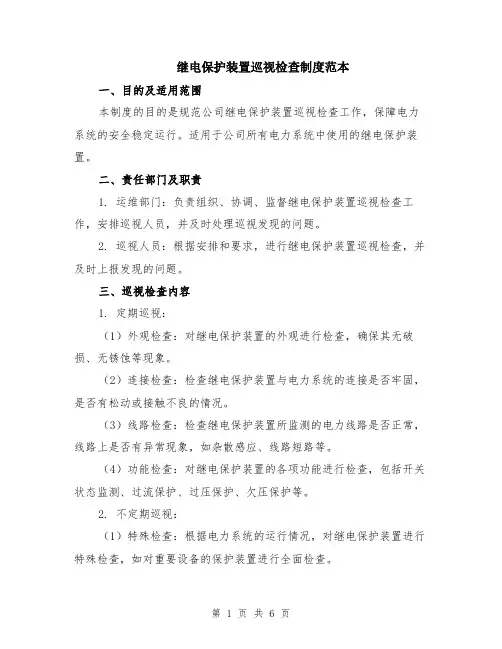

继电保护装置巡视检查制度范本（2篇）
继电保护装置巡视检查制度范本一、目的及适用范围本制度的目的是规范公司继电保护装置巡视检查工作，保障电力系统的安全稳定运行。
适用于公司所有电力系统中使用的继电保护装置。
二、责任部门及职责1. 运维部门：负责组织、协调、监督继电保护装置巡视检查工作，安排巡视人员，并及时处理巡视发现的问题。
2. 巡视人员：根据安排和要求，进行继电保护装置巡视检查，并及时上报发现的问题。
三、巡视检查内容1. 定期巡视：（1）外观检查：对继电保护装置的外观进行检查，确保其无破损、无锈蚀等现象。
（2）连接检查：检查继电保护装置与电力系统的连接是否牢固，是否有松动或接触不良的情况。
（3）线路检查：检查继电保护装置所监测的电力线路是否正常，线路上是否有异常现象，如杂散感应、线路短路等。
（4）功能检查：对继电保护装置的各项功能进行检查，包括开关状态监测、过流保护、过压保护、欠压保护等。
2. 不定期巡视：（1）特殊检查：根据电力系统的运行情况，对继电保护装置进行特殊检查，如对重要设备的保护装置进行全面检查。
（2）维修检查：对正在维修中的继电保护装置进行检查，确保维修工作符合要求，并及时跟进维修进展。
四、巡视检查频次1. 定期巡视：根据电力系统的重要性和运行情况，定期制定巡视计划，确保每台继电保护装置每年至少进行一次巡视检查。
2. 不定期巡视：根据电力系统的实际需要，安排不定期巡视，特别是在重要设备运行前后，要进行一次全面的继电保护装置巡视检查。
五、巡视报告1. 检查后立即填写巡视报告，明确记录所发现的问题和存在的隐患。
2. 巡视报告要详细、准确，包括问题的描述、具体位置、照片等。
3. 巡视报告应及时提交给运维部门，由运维部门记录并进行问题整改。
六、问题处理1. 运维部门收到巡视报告后应及时组织人员进行问题整改，并制定整改计划。
2. 对于严重的问题，应立即停止使用继电保护装置，并采取紧急措施，确保电力系统安全运行。
3. 整改完成后，运维部门应进行复查，并填写整改报告，确认问题得到解决。
继电保护装置巡视检查制度范本
继电保护装置巡视检查制度范本继电保护装置是电力系统中非常重要的设备，用于检测和保护电力设备免受故障和意外事件的影响。
为了确保继电保护装置的正常运行和可靠性，制定巡视检查制度是必不可少的。
以下是一个范本，用于指导制定继电保护装置巡视检查制度。
第一章总则第一条目的和依据1. 根据国家相关法律法规和电力行业的规定，制定本巡视检查制度。
2. 巡视检查的目的是确保继电保护装置的正常运行和可靠性，提高电力系统的安全性。
第二条适用范围本制度适用于所有继电保护装置的巡视检查活动。
第三条巡视检查机构和职责1. 巡视检查机构是继电保护装置所属单位的维护部门。
2. 巡视检查机构的主要职责包括：制定巡视检查计划、组织巡视检查、整理巡视检查结果、提出改进意见等。
第四条巡视检查频率和时间1. 继电保护装置的巡视检查应按照规定的频率进行。
2. 巡视检查的具体时间应提前安排并通知继电保护装置所属单位。
第五条巡视检查人员资质巡视检查人员应具备以下专业知识和技能：1. 具备电力系统相关专业背景和工作经验。
2. 熟悉继电保护装置的结构、原理和工作过程。
3. 具备良好的沟通协调能力和团队合作意识。
4. 具备相关证书和培训经历。
第二章巡视检查内容第六条巡视检查内容1. 巡视检查应包括对继电保护装置的外观、运行指标和设备状况进行全面检查。
2. 巡视检查的主要内容包括：设备清洁度、接线端子状态、触点接触电阻、触头时间特性、动作值设置等。
第七条巡视检查方法和工具1. 巡视检查应采用目视检查、测量检查和设备测试等方法。
2. 巡视检查的主要工具包括：红外热像仪、测量仪器、螺丝刀、清洁工具、绝缘材料等。
第三章巡视检查流程第八条巡视检查计划1. 每年初，巡视检查机构应制定当年的巡视检查计划，并报经管理部门批准。
2. 巡视检查计划应包括巡视检查的时间、地点、人员、内容和重点等。
第九条巡视检查准备1. 巡视检查机构在巡视检查前，应进行充分的准备工作。
2. 巡视检查机构应提前了解继电保护装置的情况，包括设备参数、工作情况和历史故障等。
2023年继电保护装置巡视检查制度
2023年继电保护装置巡视检查制度一、背景继电保护装置是保障电力系统安全运行的重要设备，其工作状态的稳定性和可靠性对于电网的运行具有至关重要的意义。
为了确保继电保护装置在工作中能够正确、及时地发挥作用，必须建立起有效的巡视检查制度。
本制度的制定旨在规范继电保护装置的巡视检查工作，提高继电保护装置的使用效率和可靠性，保障电力系统的安全稳定运行。
二、目标本制度的主要目标是确保继电保护装置的正常运行和可靠性，减少电力系统故障的发生，提高电网的可靠性和稳定性。
三、适用范围本制度适用于所有继电保护装置的巡视检查工作，包括发电厂、变电站、配电站等各类电力系统。
四、工作内容1. 巡视频率根据继电保护装置的工作性质和重要性确定巡视频率，对于重要设备要加大巡视频率，保证其工作状态的稳定性。
一般情况下，继电保护装置每月进行一次巡视。
2. 巡视项目巡视项目包括但不限于以下内容：- 继电保护装置的工作状态，包括运行模式、工作参数等；- 继电保护装置的接线是否正常，是否存在松动、腐蚀等情况；- 继电保护装置的固定是否牢固，是否存在变形、破损等情况；- 继电保护装置的电源供应是否正常，是否存在电源断电、电源异常等情况；- 继电保护装置的维护记录是否完整，是否存在维护遗漏等情况。
3. 巡视要点在巡视过程中，应重点关注以下内容：- 继电保护装置的运行参数是否在正常范围内；- 继电保护装置的报警信号是否正常；- 继电保护装置的断路器操作是否可靠；- 继电保护装置的接触器、断路器的机械部件是否正常。
4. 巡视记录巡视人员应将巡视情况记录下来，包括巡视时间、巡视地点、巡视项目、巡视结果等内容。
记录应保存至少两年，便于统计分析和后续处理。
五、责任及权限1. 电力系统管理部门负责指导和组织实施继电保护装置的巡视检查工作，并对巡视结果负责。
2. 巡视人员负责按照本制度的要求进行巡视检查工作，及时报告巡视结果，提出改进建议并协助维修工作。
六、改进措施根据巡视检查的情况，及时提出改进建议，并组织维修工作进行相应的维护和修复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6KK2 #1主变远方/就地分合闸低压控制开关
开关在“远方”位置
红灯常亮
QK #1主变切换把手
把手在“第一路电源”位置
动态无功数据采集装置
暂未投运
压板
6KLP1 #1主变置检修状态“退”
6CLP1 #1主变高压侧开关遥控“投”
6CLP2 #1主变低压侧开关遥控“投”
6CLP3 #1主变刀闸1遥控 “投”
6CLP4刀闸3遥控 “投”
6CLP5刀闸4遥控 “投”
6CLP6刀闸5遥控 “投”
6CLP7刀闸6遥控 “投”
LP 备用“退”
1KLP1 线路差动投入 “投”
1KLP2 线路距离投入 “投”
1KLP3 线路零序投入“投”
1KLP4 线路重合闸投入 “退”
1KLP5 线路通道自环投入 “退”
1KLP6 线路检修状态投入 “退”
1CLP1 线路跳闸出口 “投”
1CLP2 线路重合闸出口 “退”
1LP 备用 “退”
巡视110kV母线保护屏GSGB750-A11AG正面:
部件名称
正常状态
备注
2n110kV母线保护装置
运行监视灯绿色常亮
压板
1C3LP1 备用 “投”
1C3LP2备用 “投”
1C2LP1 #1主变跳闸出口Ⅰ “投”
F1灯绿色闪烁（慢）
F2灯绿色闪烁（慢）
L1灯绿色常亮
L2灯绿色常亮
A1灯绿色闪烁（中）
A2灯绿色闪烁（中）
RX5灯绿色闪烁（快）
TX5灯绿色闪烁（快）
RX6灯绿色闪烁（慢）
TX6灯绿色闪烁（慢）
RX7灯绿色闪烁（慢）
6n数字式测控装置
转换开关1在“远方”位置
转换开关2在“挂锁”位置
运行指示灯绿色常亮
3-1CLP2 #1主变低后备跳低压出口“投”
3-1CLP3 #1主变低后备跳分段出口“投”
1-1ZLP1 备用“退”
11ZLP1 #1主变启动通风 “投”
3-1ZLP1 #1主变低后备闭锁低备投“投”
3-1ZLP2 #1主变指高复压开入（低后备）“投”
11KLP1 #1主变差动保护投入“投”
11KLP2 #1主变差动保护装置检修“退”
1n线路保护装置
检查保护投退情况
CPU运行指示灯绿色常亮
合位灯红色常亮
QK 切换把手
把手在“第一路电源”位置
6KK 控制开关
红色指示灯常亮，转换开关在“远方”位置
6QK 检同期投退
转换开关在“不同期”位置
压板
6KLP1 检修状态 “退”
6CLP1 开关遥控 “投”
6CLP2 刀闸1遥控 “投”
6CLP3刀闸2遥控 “投”
6CLP13 #1主变档位升“投”
6CLP14#1主变档位降“投”
6CLP15#1主变档位停“投”
LP1备用 “退”
LP2备用 “退”
巡视110kV鼎能线保护测控屏GPSR662U-101T正面:
部件名称
正常状态
备注
6n110kV线路测控
运行指示灯绿色常亮
左侧转换开关在“远方”位置
右侧转换开关在“挂锁”位置
继保室巡视标准
巡视公共及网络设备屏GPSG-05正面:
部件名称
正常状态
备注
16n数字式测控装置
PW1灯绿色常亮
F1灯绿色闪烁（慢）
F2灯绿色闪烁（慢）
L1灯绿色常亮
L3灯绿色常亮
A1灯绿色闪烁（中）
A3灯绿色闪烁（中）
L2灯绿色常亮
A2灯绿色闪烁（慢）
DO1灯绿色常亮
26n规约转换装置
PW1灯绿色常亮
1-1KLP1 #1主变高压侧保护投入“投”
1-1KLP2 #1主变高压侧电压投入“投”
1-1KLP3 #1主变高后备装置检修“退”
3-1KLP1 #1主变低压侧保护投入“投”
3-1KLP2 #1主变低压侧电压投入“投”
压板
3-1KLP3 #1主变低后备装置检修“退”
5KLP1 #1主变本体重瓦斯投入“投”
5CLP1 #1主变本体跳高压出口 “投”
1-1CLP1 #1主变高后备跳高压出口“投”
3-1CLP1 #1主变低后备跳高压出口“投”
1-1CLP3 #1主变高后备跳分段出口“投”
11CLP2 #1主变差动跳低压出口“投”
5CLP2 #1主变本体跳低压出口 “投”
1-1CLP2 #1主变高后备跳低压出口“投”
6CLP1 刀闸1遥控 “投”
6CLP2刀闸2遥控 “投”
6CLP3刀闸3遥控 “投”
6CLP4刀闸4遥控 “投”
6CLP5刀闸5遥控 “投”
6CLP6刀闸6遥控 “投”
6CLP7刀闸7遥控 “投”
6CLP8刀闸8遥控 “投”
巡视110kV #1主变保护屏GPST671U-11101正面:
部件名称
正常状态
显示屏显示“9b”
1-37n #1主变温度显示器
温度不大于85℃且与就地相符
2-37n #1主变温度显示器
温度不大于85℃且与就地相符
3-37n #1主变绕组温度显示器
温度不大于95℃且与就地相符
6n#1主变及非电量测控装置
运行指示灯绿色常亮
6KK1#1主变远方/就地分合闸高压控制开关
开关在“远方”位置
QK 切换把手
第一路电源位置
1-17n交换机
PWR灯绿色常亮
2、3、4、6、7、8、9、11、18、19、20、22、E1、E2灯绿色闪烁（快）
2-17n 交换机
PWR灯绿色常亮
2-17n 交换机
1、2、3、4、7、8、9、13、18、19、20、22、E1、E2灯绿色闪烁（快）
压板
6KLP1 置检修状态投入 “投”
5KLP3 #1主变压力释放1投入 “投”
5KLP4 #1主变油温高投入“投”
5KLP5 #1主变绕组温度高投入“投”
巡视110kV #1主变测控屏GPSR660U-1101正面:
部件名称
正常状态
备注
38n#1主变档位控制器
电源开关在合闸状态，指示灯绿色常亮
6CLP4#1主变刀闸2遥控 “投”
6CLP5#1主变刀闸3遥控 “投”
6CLP6#1主变刀闸4遥控 “投”
6CLP7#1主变刀闸5遥控 “投”
6CLP8#1主变刀闸6遥控 “投”
6CLP9#1主变刀闸7遥控 “投”
6CLP10#1主变刀闸8遥控 “投”
6CLP11#1主变刀闸9遥控 “投”
6CLP12#1主变刀闸10遥控 “投”
备注
5n#1主变本体保护
直流电源灯绿色常亮
4n#1主变操作箱
低压侧合位灯红色常亮
低压侧直流电源灯绿色常亮
高压侧合位灯红色常亮
高压侧直流电源灯绿色常亮
11n#1主变差动保护
运行指示灯绿色常亮
1-1n #1主变高后备保护
运行指示灯绿色常亮
3-1n #1主变低后备保护
运行指示灯绿色常亮
压板
11CLP1 #1主变差动跳高压出口 “投”
