继电保护室巡视标准修订稿
2024年高低压配电室的巡视检查制度范例（三篇）
2024年高低压配电室的巡视检查制度范例电力运维及维护人员应具备相应资格证书，方得上岗作业。
配电室值班人员须全面掌握电气设备的具体情况，以及相关安全措施、操作规程和规章制度。
一、建立____小时运行值班机制，对高压配电设备实施定期巡查，并认真记录每日巡视情况，一旦发现异常，应立即上报至部门负责人。
二、配电设施的管理与值班工作由专职人员负责，停送电操作须由值班电工执行，非值班电工不得擅自操作。
值班人员应详细记录值班情况，并严格遵循交接班程序。
三、供电线路严禁超负荷运行，配电房内禁止私拉乱接电线。
四、在计划停电前，必须提前向部门领导提交申请，并待批准后方可执行。
恢复送电时，需确认供电线路及电气设备均处于正常状态后，方可进行。
五、配电室内的消防设施应保持良好状态，配备手持气体灭火器，并注意防止小动物进入。
非相关人员不得入内，外来人员需经部门领导同意并许可后方可进入，同时应做好外来人员登记。
六、加强配电室日常维护与检修工作，确保照明、应急照明等设施正常运行。
七、在市电停电情况下，值班人员应迅速采取应急措施，并尽快与供电部门取得联系。
八、在运行过程中，如遇分路开关跳闸，应先查明原因，可尝试送电一次，若未成功，则需立即报告值班主管，待故障排除后方可恢复供电。
九、在系统或设备运行或检修过程中，应采取相应的安全技术措施。
十、保持配电室的环境清洁、卫生和干燥。
十一、值班期间，严禁处理私人事务。
值班人员应密切关注设备的运行状态，一旦发现异常响声或气味，应立即查明原因，迅速排除，并做好记录。
十二、值班人员需按照规定对系统和设备进行定期巡视检查，并认真、详细地填写运行记录，保证字迹清晰。
十三、负责完成领导交办的各项工作任务。
2024年高低压配电室的巡视检查制度范例（二）一、电力运行与维护管理规范1. 电力运行维护人员需持有相应资质证书上岗，配电室值班员需熟知电气设备性能、安全措施、操作规程及规章制度。
2. 配送电系统需建立二十四小时运行值班制度，对高压配电装置进行定期巡查，详实记录每日巡视情况，并及时向部门领导汇报发现的问题。
继电保护专业设备巡回检查制度范文(三篇)
继电保护专业设备巡回检查制度范文一、目的和范围本制度的目的是为了规范继电保护专业设备的巡回检查工作，保障设备的正常运行和安全稳定，提高设备的可靠性和可用性。
适用于公司继电保护专业设备的巡回检查工作。
二、责任和权限1. 巡回检查人员有义务按照本制度的要求进行检查，并做好相关记录。
2. 巡回检查人员有权要求与设备相关的人员提供必要的支持和配合，包括设备操作和资料提供。
3. 设备相关人员有义务配合巡回检查人员的工作，并及时提供所需的信息和支持。
三、巡回检查的内容1. 设备状态检查1.1 检查设备的外观情况，包括设备的清洁程度，有无损坏或脱落。
1.2 检查设备的接线和连接，确保接线良好且无松动。
1.3 检查设备的仪表指示和显示，确保数据准确可靠。
1.4 检查设备的工作状态，包括设备运行指示灯的亮灭情况和声音报警器的正常工作。
1.5 检查设备的温度、湿度等环境因素，确保设备的正常工作环境。
2. 设备参数检查2.1 检查设备的电源电压，确保设备供电正常。
2.2 检查设备的工作电流，确保设备工作在额定电流范围内。
2.3 检查设备的断路器参数，确保设备的保护参数符合规定。
3. 设备功能检查3.1 检查设备的保护功能，包括过流、过压、低压、短路等保护功能是否正常。
3.2 检查设备的自动重启功能，确保设备在故障后能自动重启。
3.3 检查设备的通信功能，确保设备能正常与其他设备进行通信。
3.4 检查设备的故障记录和报警功能，确保设备能及时记录故障和发出报警信号。
四、巡回检查的频率和方法1. 巡回检查的频率根据设备的重要程度和运行状况确定，一般为每月一次或每季度一次。
2. 巡回检查可采用现场巡视和设备数据分析相结合的方式进行。
2.1 现场巡视：巡回检查人员应在设备运行正常工况下进行现场巡视，仔细观察设备的外观、仪表指示和连接情况等，及时记录并反馈。
2.2 设备数据分析：巡回检查人员可通过设备记录仪、监控系统或远程通信接口等手段获取设备的运行数据，进行数据分析和异常判断，及时发现设备的异常情况。
发电厂继电保护现场巡回检查制度
继电保护现场巡回检查制度
为了贯彻国家及集团公司有关规定，保证运行中的继电
保护设备出现异常时能及时发现，特制定xxx 发电厂继电保护现场巡回检查制度。
1.运行人员继电保护设备现场巡视检查制度
1.1 巡视检查应按路线，按时进行。
1.2巡视检查时，发现设备异常及缺陷要及时汇报并记缺陷
记录。
1.3 对异常及有缺陷运行的设备，要加强巡视的次数。
1.4 交班前对重点设备进行检查。
1.5 在机房 12 米、 6 米、 0 米，等处设有巡视签到本。
每次
巡检后，要在签到本上签名。
1.6运行部门将对以上规定执行情况定期或不定期地检查、
考核。
2.检修人员继电保护设备现场巡视检查制度
2.1继电保护人员应高度重视运行中的继电保护及安全自动
装置的完好情况。
2.2继电保护及安全自动装置的设备责任人，应每天对所管辖的设备进行检查，发现异常，及时向班长报告，录入缺陷管理系统。
2.3继电保护及安全自动装置设备责任人，对出现异常的设备要高度重视，及时处理异常情况。
对不能处理或问题比较复杂的情况，继电保护班要及时向分公司及技术监督专责人汇报，并拿出相应的措施。
生技科组织讨论，报总工批准后实施。
2.4对于现场巡回检查不认真执行的或虽发现设备存在异常而不管不问的情况，厂部将严格考核。
2023年继电保护装置巡视检查制度

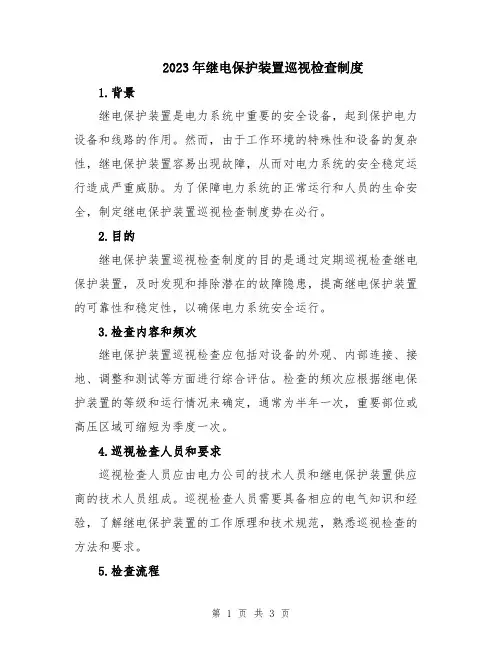

2023年继电保护装置巡视检查制度1.背景继电保护装置是电力系统中重要的安全设备，起到保护电力设备和线路的作用。
然而，由于工作环境的特殊性和设备的复杂性，继电保护装置容易出现故障，从而对电力系统的安全稳定运行造成严重威胁。
为了保障电力系统的正常运行和人员的生命安全，制定继电保护装置巡视检查制度势在必行。
2.目的继电保护装置巡视检查制度的目的是通过定期巡视检查继电保护装置，及时发现和排除潜在的故障隐患，提高继电保护装置的可靠性和稳定性，以确保电力系统安全运行。
3.检查内容和频次继电保护装置巡视检查应包括对设备的外观、内部连接、接地、调整和测试等方面进行综合评估。
检查的频次应根据继电保护装置的等级和运行情况来确定，通常为半年一次，重要部位或高压区域可缩短为季度一次。
4.巡视检查人员和要求巡视检查人员应由电力公司的技术人员和继电保护装置供应商的技术人员组成。
巡视检查人员需要具备相应的电气知识和经验，了解继电保护装置的工作原理和技术规范，熟悉巡视检查的方法和要求。
5.检查流程（1）组织巡视检查的人员和工具，确定巡视检查的范围和计划。
（2）对巡视检查区域进行分区，分别进行继电保护装置的外观检查、内部连接检查和测试等工作。
（3）对继电保护装置的外观进行检查，包括设备的完好性、固定情况、标识和警示等方面。
（4）对继电保护装置的内部连接进行检查，包括主接线、备用接线和接地情况等方面。
（5）对继电保护装置的调整和测试进行检查，包括参数设置、功能测试和定值区段的测试等方面。
（6）对巡视检查中发现的问题进行记录和整理，及时通知相关人员进行处理。
（7）根据巡视检查的结果制定维护计划和改进措施，确保继电保护装置的可靠性和稳定性。
6.巡视检查的要点（1）巡视检查应侧重于设备的安全性和可靠性，特别要关注设备的烧坏、老化和松动等问题。
（2）巡视检查应重点关注电气连接的可靠性和正确性，特别要关注主接线和备用接线是否符合技术要求。
继保室巡视标准
配电室巡视标准一、基本情况1、建立运行巡视记录外来人员进入继保室签到本和巡视签到本（并列放置在进门醒目位置）2、每班至少巡查1次并在巡视签到本签字，查出问题能随手处理的及时修理处理后回来填入缺陷统计，不能解决的问题记录缺陷统计（纸质版电子版同时登记）并及时报站长，站长结合实际情况告知甲方技术主管或甲方站长，并给出处理闭环时间节点。
3、1月至少组织2次甲乙方共同巡检（巡检有痕迹填入周巡检记录内），查出问题记录周巡检记录内，同时登记在缺陷统计内（流程同上一条）；4、外来人员进入继保室，需运维人员对外来人员提出签到且外来人员有检修作业时应与检修交代记录时间吻合，与保密协议时间相吻合，与外来人员签到本吻合与工作票时间吻合，注意填写一系列记录时间顺序，不许出现倒序（例如9：30签外来人员签到本，8:00进入继保室工作，10:00开工作票）。
5、根据月度工作安排进行继保室卫生清扫工作。
6、根据月度工作安排进行消防检查1次。
7、根据月度工作安排进行蓄电池单体电压测试检查1次。
8、根据月度工作安排进行防小动物检查1次9、保护压板及定值每季度定期检查1次。
10、每年检修2次（结合春秋检和预防性试验），11、每年进行蓄电池充放电1次注：与运维核对是否还有增加工作二、检查内容及标准日常检查1、通风情况及室内温度是否控制在-5℃—35℃度以内，不在此范围内分析原因采取措施，禁止开窗开门进行通风工作。
如冬季需增加电暖气需考虑插座线径，经过站长同意方可。
注意，现场空调线径偏小，禁止空调长期且大负荷运转，空调运转时，定期检查插座是否有烧焦粘连现象。
2、巡视继保室内照明灯及应急灯是否良好、齐全，如有损坏情况记录在巡视记录内，巡检回来通知当值值班员，由当值值班员填写在运行日志和登记电子版缺陷统计记录内，并及时汇报当值值班长或站长，值班长或站长根据情况组织人员及时修理。
3、每班巡查内容：室内是否有异味，记录电压，电流，温度;检查所有设备主机、各屏柜内交换机、路由器、同步时钟装置、安防设备、网安设备运行状况，自动化设备运行指示灯运行情况、所有柜子背面及内部电源分合情况、保护装置是否有告警信息或异常故障启动情况，根据电器运行声音、直观物理现象,及时汇报当值值班长和站长并记录巡视记录内，当值值班员填写在运行日志和登记电子版缺陷记录内，值班长或站长根据情况组织人员及时修理。
继电保护装置巡视检查制度范本
继电保护装置巡视检查制度范本继电保护装置是电力系统中非常重要的设备，用于检测和保护电力设备免受故障和意外事件的影响。
为了确保继电保护装置的正常运行和可靠性，制定巡视检查制度是必不可少的。
以下是一个范本，用于指导制定继电保护装置巡视检查制度。
第一章总则第一条目的和依据1. 根据国家相关法律法规和电力行业的规定，制定本巡视检查制度。
2. 巡视检查的目的是确保继电保护装置的正常运行和可靠性，提高电力系统的安全性。
第二条适用范围本制度适用于所有继电保护装置的巡视检查活动。
第三条巡视检查机构和职责1. 巡视检查机构是继电保护装置所属单位的维护部门。
2. 巡视检查机构的主要职责包括：制定巡视检查计划、组织巡视检查、整理巡视检查结果、提出改进意见等。
第四条巡视检查频率和时间1. 继电保护装置的巡视检查应按照规定的频率进行。
2. 巡视检查的具体时间应提前安排并通知继电保护装置所属单位。
第五条巡视检查人员资质巡视检查人员应具备以下专业知识和技能：1. 具备电力系统相关专业背景和工作经验。
2. 熟悉继电保护装置的结构、原理和工作过程。
3. 具备良好的沟通协调能力和团队合作意识。
4. 具备相关证书和培训经历。
第二章巡视检查内容第六条巡视检查内容1. 巡视检查应包括对继电保护装置的外观、运行指标和设备状况进行全面检查。
2. 巡视检查的主要内容包括：设备清洁度、接线端子状态、触点接触电阻、触头时间特性、动作值设置等。
第七条巡视检查方法和工具1. 巡视检查应采用目视检查、测量检查和设备测试等方法。
2. 巡视检查的主要工具包括：红外热像仪、测量仪器、螺丝刀、清洁工具、绝缘材料等。
第三章巡视检查流程第八条巡视检查计划1. 每年初，巡视检查机构应制定当年的巡视检查计划，并报经管理部门批准。
2. 巡视检查计划应包括巡视检查的时间、地点、人员、内容和重点等。
第九条巡视检查准备1. 巡视检查机构在巡视检查前，应进行充分的准备工作。
2. 巡视检查机构应提前了解继电保护装置的情况，包括设备参数、工作情况和历史故障等。
配电室日常巡视检查工作标准(新版)
配电室日常巡视检查工作标准(新版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改配电室日常巡视检查工作标准(新版)1、高压设备巡视时应与带电体保持距离，当电压等级为10KV时，人体与带电体的距离不小于0.4M天遮栏的不小于0.7M；2、遇雷雨天气和接地故障发生时，要考虑跨步电压，穿绝缘鞋，且离接地点远一些；3、巡视设备时一般不处理发现的缺陷，只要发现问题，及时汇报，不要动手独自理；4、巡检必须按设备巡检路线进行，不得移开和跨越遮拦，不得进行与巡检无关的工作；5、设备巡视采取的措施：1）听：主要听设备运行的声音是否正常；2）看：主要看设备的外观和顔色变化有无异常，仪表数字显示有无异常变化；3）闻：主要闻有无绝缘材料在温度升高时的烧糊气味；4）检查有无小动物运动痕迹、漏雨、进水现象；5）检查电流、电压、温度是否正常；6、保持设备干净、机房干净、防止异物造成接触不良或短路；7、检查各种仪表指示、储能指示、运行指示是否完好；8、检查各仪表室二次控制线路接点有无松动碳化现象；9、观察各路进线柜、出线柜、电压（电流）互感器、避雷器各接点有无弧光闪络痕迹和打火现象；10、观察进柜线电压箱电压显示是否正常，各路高压带电显示装置是否完好；11、检查直流屏操作电源电压（不低于220V）是否正常，蓄电池有无破裂、漏液、接点有无松动，溶丝是否完好；12、观察各路变压器高低压接点，有无弧光闪络痕迹和打火现象，听变压器有无异常声响，观察变压器温升情况，必要时手动起动风机强迫降温；13、检查变压器冷却风机运行是否正常，监视变压器是否额定（电流）运行，超差值是否在允许范围内；14、开箱观察变压器绕组高低压侧有无变色，鼓包等异常现象；15、检查各路变压器低侧电压显示是否正常，三相电流是否平衡；16、检查电溶补偿柜一次溶丝、二次溶丝、接触器是否完好，电溶器接点有无松动、异响、澎胀现象；17、检查各路负荷计量装运行是否正常，接点有无松动、碳化现象；18、检查各路负荷出线接点有无松动、变色、打火现象，温升是否正常；19、检查照明应急装置（充电电池部份）是否完好；20、年检查一次接零或接地装置，接地电阻值应在《电气规程》要求的合格值范围内；21、高压电气设备、防雷装置、继电保护、自动装置检测验，应按《电气规程》规定的周期、标准进行。
2023年继电保护装置巡视检查制度
2023年继电保护装置巡视检查制度一、背景继电保护装置是保障电力系统安全运行的重要设备，其工作状态的稳定性和可靠性对于电网的运行具有至关重要的意义。
为了确保继电保护装置在工作中能够正确、及时地发挥作用，必须建立起有效的巡视检查制度。
本制度的制定旨在规范继电保护装置的巡视检查工作，提高继电保护装置的使用效率和可靠性，保障电力系统的安全稳定运行。
二、目标本制度的主要目标是确保继电保护装置的正常运行和可靠性，减少电力系统故障的发生，提高电网的可靠性和稳定性。
三、适用范围本制度适用于所有继电保护装置的巡视检查工作，包括发电厂、变电站、配电站等各类电力系统。
四、工作内容1. 巡视频率根据继电保护装置的工作性质和重要性确定巡视频率，对于重要设备要加大巡视频率，保证其工作状态的稳定性。
一般情况下，继电保护装置每月进行一次巡视。
2. 巡视项目巡视项目包括但不限于以下内容：- 继电保护装置的工作状态，包括运行模式、工作参数等；- 继电保护装置的接线是否正常，是否存在松动、腐蚀等情况；- 继电保护装置的固定是否牢固，是否存在变形、破损等情况；- 继电保护装置的电源供应是否正常，是否存在电源断电、电源异常等情况；- 继电保护装置的维护记录是否完整，是否存在维护遗漏等情况。
3. 巡视要点在巡视过程中，应重点关注以下内容：- 继电保护装置的运行参数是否在正常范围内；- 继电保护装置的报警信号是否正常；- 继电保护装置的断路器操作是否可靠；- 继电保护装置的接触器、断路器的机械部件是否正常。
4. 巡视记录巡视人员应将巡视情况记录下来，包括巡视时间、巡视地点、巡视项目、巡视结果等内容。
记录应保存至少两年，便于统计分析和后续处理。
五、责任及权限1. 电力系统管理部门负责指导和组织实施继电保护装置的巡视检查工作，并对巡视结果负责。
2. 巡视人员负责按照本制度的要求进行巡视检查工作，及时报告巡视结果，提出改进建议并协助维修工作。
六、改进措施根据巡视检查的情况，及时提出改进建议，并组织维修工作进行相应的维护和修复。
