锅炉受压件吊梁支吊架安装作业指导书
锅炉检修起吊设施安装作业指导书
员不得有高血压等不适合登高的症状。
5．所需的施工机械、工器具及要求
5.1 施工机械
80t 塔吊： 1 台， 16t 塔吊： 1 台， 50t 履带吊： 1 台； 2t 卷扬机： 2 台；电
焊机： 2 台。
以上各施工机械要求性能良好，满足安全施工要求。
5.2 施工工器具
施工工器具见表 15-2 。 表 15-2
工现场。 8.1.5 在设备的起吊和就位过程中， 手不要放置在设备与梁、 柱及夹缝之间，
以免被砸伤、挤伤。 8.1.6 在高空安装过程中，小的工具、材料要使用工具包盛放，大的工具要
使用防坠绳。 暂时不用的设备、 材料若放置在平台上时， 要与平台之间捆绑牢固。 8.1.7 使用磨光机和火焊割刀时，要戴好防护眼睛和防护手套。 8.1.8 每次使用卷扬机之前，都要进行试车，确认卷扬机的刹车机构、防护
3．开工应具备的条件和施工前的准备工作
3.1 开工前应具备的条件
3.1.1 土建和机务施工的各单轨吊生根的梁柱已经施工和验收完毕， 各项指
标均符合要求。基础经检查合格并办理移交安装手续。
3.1.2 设备已全部到货， 规格型号、 数量、材质、工艺质量均符合设计要求。
3.1.3 施工用图纸、资料、技术文件齐全，满足施工要求 , 且施工图已经会
的起吊设施，要按照安装图纸在地面上将防雨罩安装到轨道上。 7.1.3 将车轮组件组合到轨道上 （1）在将车轮组件组合到轨道上之前。 1）要仔细检查车轮组件是否完好无损，有无裂纹、砂眼、漏焊等缺陷。 2）车轮组件上各转动部件润滑是否良好，转动是否灵活。如有必要，则进
行必要的修复或润滑。 （2）将车轮组合到轨道下翼缘板上，通过调整垫片调整好车轮轮缘内侧与
7.2.1 在安装电动葫芦之前， （1）要仔细检查电动葫芦是否完好无损，有无裂纹、砂眼、漏焊等缺陷。 （2）钢丝绳在卷筒上排列是否整齐、紧凑。 （3）测量或计算钢丝绳的长度是否满足起吊高度需要，即当电动葫芦钩子 下降至最低位置时， 滚筒上的钢丝绳不能少于 3 圈。测量或计算当钩子处于上限 位即钩子距离滚筒 600mm时，钢丝绳在滚筒上是否能容纳下， 必要时， 可联系电 工接临时电源予以试验。 （4）盘绳器紧固是否牢固，是否有裂纹等缺陷。 （5）检查需要润滑的部位是否已加注润滑油或润滑脂。油位是否适当，若 油位不足，要加足油。 （6）各个密封部位是否严密，是否有漏油现象。 （7）检查所有移动件的接触面，不允许有任何移位。若发现有以上任何缺 陷，要视情况联系制造厂或现场处理。 （8）联系电气专业，检查电动葫芦的电气部分是否有缺件和缺陷，是否满
锅炉炉顶吊安装作业指导书
国华台山电厂工程600MW机组锅炉专业作业指导书文件编码：TS01ZZL021—2004项目名称：锅炉炉顶吊安装施工单位：天津电力建设公司日期：2004年5月31日版次：A目录1. 工程概况 (1)1.1工程（系统或设备）概况 (1)1.2工程量和工期 (1)2. 编制依据 (1)3. 作业前的条件和准备 (2)3.1技术准备 (2)3.2作业人员 (2)3.3作业工器具 (3)3.4安全器具 (4)3.5其他 (4)4. 作业程序、方法和内容 (4)4.1 施工方案 (4)4.2 施工工艺流程 (4)4.3 作业内容及方法 (7)5. 质量控制点的设置和质量通病预防 (9)5.1质量目标 (9)5.2 质量控制及质量通病预防 (9)5.3 作业过程中对控制点的设置 (10)5.4 质量标准及要求 (10)6. 作业的安全要求和环境条件 (10)6.1作业环境要求 (10)6.2作业的安全要求和措施 (10)6.2作业的安全危害因素辩识和控制 (12)7. 附录（包括记录表样、附表、附图等） (15)1.工程概况及工程量1.1工程（系统或设备）概况广东国华粤电台山发电厂一期工程末3×600MW火电机组锅炉是由上海锅炉厂设计制造的亚临界一次中间再热、平衡通风、固态排渣、控制循环燃煤汽包炉，露天布置，型号SG-2028/17.5-M907。
钢架大板梁吊装就位后，考虑FZQ2000圆筒吊的工况性能及施工任务强度，故在炉顶布置一台50吨履带吊（以下称炉顶吊）来协助炉侧的吊装任务，其将大大提高锅炉本体的安装效率。
炉顶吊沿前后方向布置，行走中心线距锅炉对称中心线左侧4420mm。
施工过程为：行走轨道制作行走轨道地面组装行走轨道加固、吊装机车解体机车吊装机车组合机车试负荷。
1.2工程量和工期：1.2.1工程量：1.2.2工期：计划工期：2004年6月8 日至2004年6月30 日。
2．编制依据3.作业前的条件和准备3.1技术准备3.2作业人员3.2.2作业人员分工3.3．作业工器具3.3.1仪器、仪表3.3.2施工作业工器具统计3.4安全器具3.5其他3.5.1施工场地应平整、无杂物，保持整洁。
锅炉钢架安装作业指导书
编制依据1.黄石市垃圾焚烧发电安装工程锅炉钢架安装图2.《电力建设施工及验收技术规范》锅炉篇 DL/T5047-954.《火电施工质量检验及评定标准》锅炉篇5. 湖北省宏源电力工程公司企业标准《职业安全卫生与环境管理规程》6. 湖北省宏源电力工程公司企业标准《质量管理体系文件》7. 50履带吊起重能力表、50T履带吊性能参数表1.作业任务1.1工程概况及作业范围本锅炉为单锅筒、集中下降管，自然循环形式。
下部是二段式往复炉排和绝热炉膛，绝热炉膛上方为预热锅炉，锅炉主要由三个垂直膜式水冷壁通道、一个对流水平烟道和尾部省煤器管箱组成，并且在第二烟道布臵旗式对流管，第三通道布臵对流蒸发器，对流水平烟道依次布臵有高温、中温、低温过热器和省煤器。
黄石市垃圾焚烧发电厂安装工程锅炉钢架采用框架全钢焊接结构，按7地震烈度、Ⅱ类场地设防。
锅炉钢架纵向布臵10排，从Z3排至Z12排总跨度约为51M；横向分二列，从A列至B列总跨度为8.43米，通过横梁、支撑联接形成框式桁架结构；锅炉立柱分3段出厂，大板梁采用搁臵式设计，顶板标高为+34.4M。
主要梁、柱材质为Q345A。
施工作业范围:a、设备清点、检查及编号；b、基础验收、划线及垫铁配制、安装；c、钢架组合架搭设；d、钢架组合；梯子平台牛腿焊接；e、组合件吊装；f、锅炉构架单根横梁及斜拉条安装；g、梯子平台安装；h、锅炉构架整体复查找正；1.2 工程量钢架梁、柱总重238.58t，计246件。
2、作业准备和作业环境条件2.1施工作业人员的资格、要求及劳动力组织项目负责人1人作业组长4人（高级工以上）技术员2人锅炉安装工12人架子工8人起重工4人焊工8人（具相关资质）2.2施工机械布置汽车吊25T 1台履带吊50 T 1台7250建筑吊1台主力吊车建筑吊布臵在炉2#炉和3#炉之间；25T吊车主要进行钢架及设备卸车、转运；履带吊QUY50主要负责设备组合、抬吊、转运。
2.3施工工、器具准备作业所需的工、器具及要求直流焊机400A 10台链条葫芦HS2 12台链条葫芦HS1 32台钢卷尺 100M 1 只经检验合格钢卷尺 50M 2只经检验合格弹簧秤LTZ-20 2只经检验合格经纬仪 1台经检验合格水平仪1台经检验合格电动磨光机Φ150 2台电动磨光机Φ100 4台角尺 300mm 4把水平尺 400 mm、 600 mm 各2把千斤顶 3t、5t、10t 各1台钢丝Φ1 mm 100m琴线Φ1 mm 100m划规 2把水平管 2套常用钳工工具、活动扳手若干2.4作业环境及应具备条件a.施工现场平整，道路畅通；设备到场堆放整齐有序，方便清点，便于及时转运。

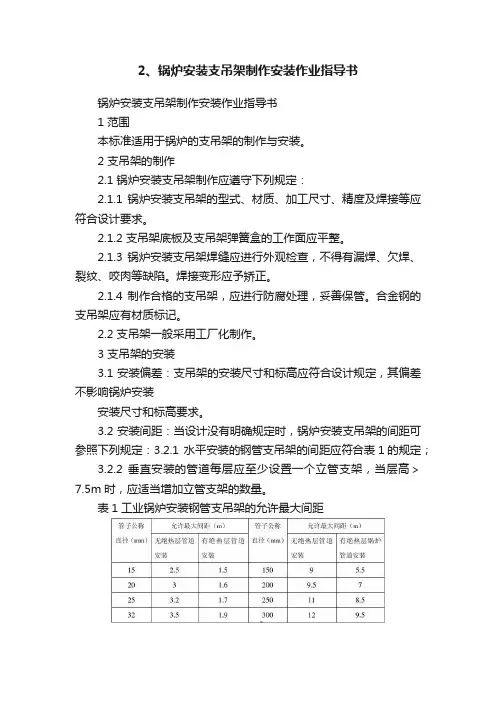

2、锅炉安装支吊架制作安装作业指导书
