九年级物理上册 14.3欧姆定律计算题综合
中考物理总复习《欧姆定律的综合计算》专项训练题(附有答案)
（1）电源电压；
（2）将图甲中的R换成和L一样的灯泡，10s内一个灯泡消耗的电能；
（3）将图甲中R和L由串联改为并联，整个电路的电功率。
13．某品牌浴室多功能取暖器具有灯暖和风暖两种功能，其简化电路如图所示，部分参数如表所示。当取暖器正常工作时，求：
5．（1）6Ω；（2）1A；（3）18W
【详解】解：（1）由 可知，灯泡正常发光时灯丝的电阻
（2）由P=UI可知，正常发光时通过灯泡的电流
根据串联电路的电流特点可知，电路中的电流
I=IL=1A
（3）根据串联电路的电压特点可知，电源电压
U=UL+UR=6V+12V=18V
电路消耗的总功率
P=UI=18V×1A=18W
8．（1）0.3A；（2）1.8W；（3）108J
（1）电源电压U；
（2）电阻R2的阻值。
2．如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将滑片P移到最右端时，R2两端的电压为5V，电流为0.1A；将滑片P移到另一位置时，R1两端的电压为6V，R2的功率为0.4W。求：
（1）滑动变阻器R2的最大阻值；
（2）电源电压。
3．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。
（1）灯丝的电阻RL；
（2）电路中的电流I；
（3）电路消耗的总功率P。
6．小明设计了如图甲的模拟智能测温报警电路：电源电压调为12V，报警器（电阻不计）通过的电流超过10mA时就会报警，热敏电阻RT其阻值随温度T的变化关系如图乙所示。要求：当所测温度达到或超过37.3℃时，系统报警。
物理九年级上册 第十四章 欧姆定律专题练习(解析版)
物理九年级上册第十四章欧姆定律专题练习（解析版）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。
电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。
两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。
请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ； ④小灯泡的额定功率为_____W 。
【答案】BD 4 1 滑动变阻器R 1滑片移至最左端滑动变阻器R 1 0.625 【解析】 【分析】 【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

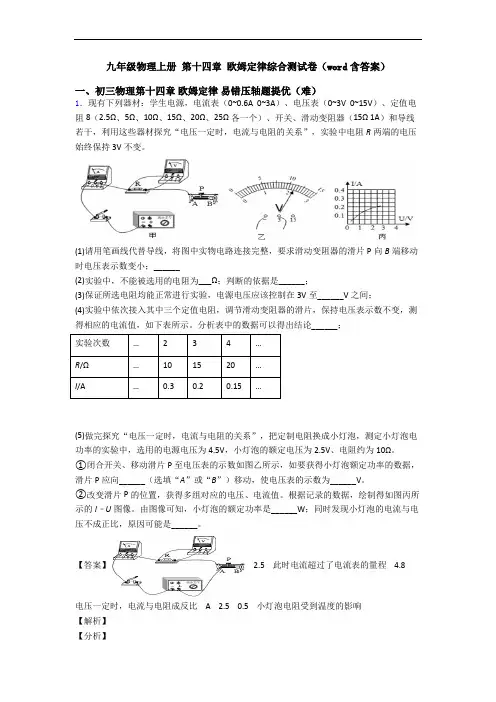

九年级物理上册 第十四章 欧姆定律综合测试卷(word含答案)
九年级物理上册第十四章欧姆定律综合测试卷（word含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
中考物理欧姆定律的计算综合练习题含答案
D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1∶9
【答案】D
【解析】
【分析】
(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；
(2)根据图像读出两灯泡额定电压下的电流，根据 求出甲、乙两灯的额定功率之比；
故选A。
6．如图，电源电压为12V，滑动变阻器的规格为“50Ω 2A”，L1和L2分别标有“6V 3W”和“6V 9W”的字样。闭合开关S后，调节滑动变阻器的滑片，在保证电路安全的情况下（不考虑温度对灯丝电阻的影响），下列说法不正确的是（ ）
A．L2不能正常发光
B．滑动变阻器连入电路的最小阻值是8Ω
，
故电压表的变化范围是1.5~3V，电流表的变化范围是0.3∼0.6A，滑动变阻器的阻值变化范围为2.5∼10Ω，故AD错误、C正确．
【点睛】
本题为动态电路中有关求解最值、范围的经典题，要求学生熟练掌握欧姆定律在串、并联电路中的应用．
3．图所示电路中，电源两端电压为U，且保持不变，R1、R2和R3为三个定值电阻，已知R1＝5Ω，当只闭合开关S2时，电流表的示数为0.3A，电路消耗的总功率为P；当三个开关都闭合时，电流表的示数变化了1.95A，电路消耗的总功率为P′，当只断开开关S1时，电流表的示数为0.45A，电路消耗的总功率为P′′，下列判断正确的是
A．电路总功率的变化范围为2W~7.2W
B．电压表示数变化范围为5V~9.6V
C．灯泡L正常工作时，滑动变阻器接入的阻值为10Ω
D．灯泡L消耗的最小功率为0.48W
【答案】D
【解析】
【分析】
14.3 欧姆定律同步练习 2022-2023学年苏科版物理九年级全一册
九年级物理同步练习14.3欧姆定律一、选择题1.下列说法中正确的是 （ ）A.电流跟电压成正比B.电流跟电阻成反比C.在导体的电阻一定时，导体中的电流跟导体两端的电压成正比D.在导体两端电压一定时，导体中的电流跟导体的电阻成正比2.关于电流跟电压和电阻的关系，下列说法正确的是（ ）A. 导体的电阻越大,通过导体的电流越小B. 导体的电阻越大,通过导体的电流越大C. 导体两端的电压越大,导体的电阻越大,通过导体的电流也越大D. 在导体两端的电压一定的情况下,导体的电阻越小,通过导体的电流越大3.下列图像中，能正确表示定值电阻上的电流与两端电压关系的是（ ）4.由欧姆定律公式R U I =变形得IU R =，对此，下列说法中正确的是（ ） A. 加在导体两端的电压越大，则导体的电阻越大B. 通过导体的电流越大，则导体的电阻越小C. 当导体两端的电压为零时，导体的电阻也为零D. 导体的电阻跟导体两端的电压和通过导体的电流无关5.从欧姆定律可以导出公式R=UI ，下列说法正确的是（ ）A ．当电压U 增大为原来的2倍时，电阻R 也增大为原来的2倍B ．当电流I 增大为原来的2倍时，电阻R 减小为原来的二分之一C ．既是导体两端的电压为零时，电阻也不为零D ．通过到头的电流为零，电阻也为零6.某同学在探究“电流与电压.电阻的关系”时，发现通过电阻a.b 的电流随电压变化情况如图所示，则下列结论与图像相符的是（ ）A ．两电阻阻值的关系是R a ＞R bB ．电压相同时，通过a 的电流较大C ．电流相同时，b 两端的电压较大D ．电阻一定时，电流随着电压的增大而减小7.对人体来说，一般情况下36V 以下的电压是安全的，通过人体的电流等于1mA 时会引起麻的感觉，通过人体的电流等于30mA 时有生命危险，根据以上数据，估算普遍人体电阻最接近于（ ）A ．1×102ΩB ．1×103ΩC ．1×104ΩD ．1×105Ω8.将一段电阻丝接在3V 的电源上，测得通过它的电流为0.3 A ，若把该电阻丝改接在另一个电源上时，测得通过它的电流为0.2 A，则此时的电源电压和该电阻丝的阻值分别为（）A．2V，15 Ω B．3V，10 Ω C．2V，10 Ω D．3V，15 Ω9.如图所示的电路中，电源电压为9V且保持不变，R1＝3 Ω，R2＝6 Ω．当开关S1.S2均闭合时，电流表的示数为（）A.1A B．2A C．3A D．4.5 A第9题第10题10.小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．未输完药液时，电铃不响是因为没有电流通过D．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作11.甲.乙两地相距50km，在甲.乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲.乙两地检修员先后用相同的电源和电流表做成的测量仪（如图），进行了如下测量，将测量仪接入ab时，电流表的示数为0.3A，将测量仪接入cd时，电流表的示数为1.2A，则短路位置离甲地（）A．40km B．33.3km C．16.7km D．10km二、填空题12.某导体两端的电压为4V时，通过的电流为0.5A，则导体的电阻为Ω，当导体两端的电压为0V时，导体的电阻为Ω。
初三欧姆定律综合练习题
初三欧姆定律综合练习题欧姆定律是电学中最基本的定律之一，它描述了电阻、电流和电压之间的关系。
在初三的电学学习中，深入理解和掌握欧姆定律非常重要。
为此，本文将提供一些综合练习题，以帮助同学们巩固对欧姆定律的理解和运用能力。
题目一：在一个电路中，电压为9V，电流为3A，求电阻的大小。
解答一：根据欧姆定律，电阻等于电压与电流的比值。
因此，电阻 = 电压 / 电流= 9V / 3A = 3Ω。
题目二：一个电压为12V的电路连接着一个电流为4A的灯泡，求电阻的大小。
解答二：根据欧姆定律，电阻等于电压与电流的比值。
因此，电阻 = 电压 / 电流= 12V / 4A = 3Ω。
题目三：一个电路中的电阻为5Ω，电流为2A，求通过电路的电压。
解答三：根据欧姆定律，电压等于电阻与电流的乘积。
因此，电压 = 电阻 ×电流= 5Ω × 2A = 10V。
题目四：一个电路中的电阻为8Ω，电压为24V，请计算通过电路的电流。
解答四：根据欧姆定律，电流等于电压与电阻的比值。
因此，电流 = 电压 / 电阻= 24V / 8Ω = 3A。
题目五：一个电路中的电阻为10Ω，电流为5A，请计算通过电路的电压。
解答五：根据欧姆定律，电压等于电阻与电流的乘积。
因此，电压 = 电阻 ×电流= 10Ω × 5A = 50V。
题目六：一个电路中的电阻为2Ω，电压为6V，请计算通过电路的电流。
解答六：根据欧姆定律，电流等于电压与电阻的比值。
因此，电流 = 电压 / 电阻= 6V / 2Ω = 3A。
题目七：一个电流为6A的电路连接着一个电阻为3Ω的电器，求通过电路的电压。
解答七：根据欧姆定律，电压等于电阻与电流的乘积。
因此，电压 = 电阻 ×电流= 3Ω × 6A = 18V。
通过以上的综合练习题，我们可以巩固对欧姆定律的理解和运用能力。
掌握欧姆定律的基本原理和计算方法，对于解决电路中的电压、电流和电阻的相关问题非常有帮助。
物理九年级上册 第十四章 欧姆定律综合测试卷(word含答案)
物理九年级上册第十四章欧姆定律综合测试卷（word含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。
(1)如图甲是小红同学连接的实物电路图。
图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。
向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。
接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。
在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。
为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
欧姆定律 基础计算题 物理九年级上册
14.3欧姆定律基础计算题1.一段导体两端电压为12V时，通过导体的电流为0. 6 A，则该导体的电阻多少？若导体中的电流变为0. 4 A，则该导体两端的电压是多少？2.如图所示，电源是一节新的干电池，电路中的电流为0. 2 A，求灯泡的阻值是多大？如果给原来的电池再串联一节相同的电池，那么电路中的电流变为多少？（灯泡的阻值不变）3.某导体两端的电压是3 V时，通过它的电流为200 mA，这个导体的电阻为多少?现将电压增大到6V，若电流表有0~0.6 A,0~3A两种量程，则应选用哪一种量程来测量该导体中的电流?4.一个导体，当其两端的电压为1.5 V时，通过的电流为0. 3 A，该导体的电阻是多大.若将电路中的电阻变为原来的2倍，此时电路中的电流是多少？5.如图所示的电路图，开关闭合以后电流表A1的示数是0.5A，电流表A2的示数是0.3A，若L2的阻值是10Ω，求（1）电源电压是多少（2）灯泡L1的阻值是多少6.如图所示的电路图，电源电压是6V，电阻R1的阻值是10Ω，电阻R2的阻值是15Ω，求（1）开关S1闭合时，电流表的示数是多少（2）开关S1和S2都闭合时，电流表的示数是多少7.如图所示的电路，电源电压是5V，开关闭合以后，电压表的示数是3V，若R1的阻值是10Ω，求（1）经过R1的电流是多大（2）电阻R2的阻值是多大8.如图所示的电路，开关S闭合以后，电流表的示数是0.2A，若电压表的示数是2V，R2的阻值是20Ω，求（1）电阻R1的阻值是多少（2）R2两端的电压是多少啊（3）电源电压是多少9.如图所示的电路图，若开关闭合以后，电压表V1的示数是6V，电压表V2的示数是2V，若灯泡L1的阻值是10Ω，求（1）经过L1的电流是多少（2）灯泡L2的阻值是多少10.如图所示的电路图，当只闭合开关S1时，电压表的示数是2V，当只闭合开关S2时，电压表的示数是5V，电流时0.2A，求（1）电源电压是多大（2）L1的阻值是多大（3）L2的阻值是多大11.如图所示的电路图，滑动变阻器的最大阻值是40Ω，R1的阻值是10Ω，开关S闭合，当滑动变阻的滑片在最右端时，此时电压表的示数是8V，求（1）此时电流表的示数是多少（2）电阻R1两端的电压是多少（3）电源电压是多少（4）当滑片P在最左端时，此时电流表的示数是多少12.如图所示的电路图，电源电压是10V，R1的阻值是20Ω，R2的阻值是30Ω，当开关闭合时，求（1）电流表的示数是多少（2）R1两端的电压是多少（3）R2两端的电压是多少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律典型题
一、串联电路
1．如图所示，电阻R 1=12欧。
电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。
问：电源电压为多大？电阻R 2的阻值为多大？
3．在如图所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，两电表均为常用电表。
闭合电键S ，电流表示数为0.2安。
求：（1）电压表的示数；
（2）电阻R 2连入电路的阻值；
（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
二、并联电路
1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求：
1)泡L 2的电阻
2)灯泡L 1和L 2中通过的电流
3)干路电流
2、如图2所示电路,当K 断开时电压表的示数为6伏, 电流表的示数为1A ； K 闭合时，
电流表的读数为1.5安, 求：
⑴灯泡L 1的电阻
⑵灯泡L 2的电阻
三、取值范围
1、如图5所示的电路中，电流表使用0.6A 量程，电压表使用15V 量程，电源电压为36V ，R 1为定值电阻，R 2为滑动变阻器，当R 2接入电路的电阻是24Ω时，电流表的示数是0.5A ，现通过调节R 2来改变通过R 1的 电流，但必须保证电流表不超过其量程，问：
（1）R 1的阻值是多大？
（2）R 2接入电路的阻值最小不能小于多少？
（3）R 2取最小值时，电压表的读数是多大？
R 1 S R 2
P
V A 图2 S
R 2
R 1
A
2、如右图所示的电路中，R 1=5Ω，滑动变阻器的规格为“1A 、20Ω”，电源电压为4.5V 并保持不变。
电流表量程为0~0.6A ，电压表的量程为0~3V 。
求：①为保护电表，则滑动变阻器的变化范围为多少？
②当滑动变阻器R 2为8Ω时，电流表、电压表的示数分别为多少？
四、电路变化题
1、如图2所示的电路中，电源电压是12V 且保持不变，R 1=R 3=4Ω, R 2＝6Ω.试求：
（1）当开关S 1、S 2断开时，电流表和电压表示数各是多少？
（2）当开关S 1、S 2均闭合时，电流表和电压表示数各是多少？
2、如图所示，电源电压保持不变。
当开关S 1 闭合、S 2断开时，电流表的示数为0.2A ；当
开关S 1、S 2都闭合时，电流表的示数为O.8A 。
则电阻R 1与R 2的比值为？
五、方程解题
1．如图所示，设电源电压保持不变，R 0=10 。
当闭合开关S ，滑动变阻器的滑片P 在中点C 时，电流表的示数为0.3A ，移动滑片P 至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R 分别为 都少？
2、如图所示, R 1=30欧姆, 滑动变阻器的滑片P 在中点时, 伏特表的示数为3伏, 滑片P 在b 端时, 伏特表的示数为4.5伏,•求电源电压和滑动变阻器的阻值
?
图
2
滑动变阻器专项
1、如图所示，R 为一个滑动变阻器，其阻值范围是0~50Ω，若电压的示数为1.5V ，电流表的示数为0.75A ，R 1=1Ω，电源电压U=12V ，（1）则R 2？
（2）如果电压表的量程为0~3V ，电流表的量程为0~3A ，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少？
V
U R 1
2
R R 3A
2、如右图，电源电压为18V ，R 2是0~50Ω的变阻器，合上S 后，A 表示数为0.5A ，V 表示数为5V ，求
⑴、R 1和变阻器接入电路中部分的电阻是多少。
⑵、如果A 表的量程是0~0.6A ，V 表的量程是0~15V ，为了使电表
不致被损坏，滑动变阻器接入电路的阻值不得小于多少？
3、如图所示，已知电源电压为6V ，R 1阻值为8Ω，变阻器R 3上标有“1A 20Ω”字样，电流表A 选取的量程为0~0.6A ，电压表V 选取的量程是0~3V.
（1）当S 1和S 2均闭合时，电流表的示数为0.5A ，通过R 1的电流是0.4A ，则R 2的电阻值
是多大？
（2）当S 1闭合S 2断开时，请通过分析计算说明，变阻器R 3允许的取值范围．
R 2 A V
S 1
R 3 R 1 S 2
练习1
1．如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？
5．如图108所示，电源电压为15伏特，电阻R1=R2=10欧姆，求下列情况安培表和伏特表的示数。
(1)当K接通时；(2)当K断开时。
6．在图109所示电路中，已知电源电压为U，电路中的电阻为R1，通过安培表的电流为
I1。
若想得到通过安培表的电流为3I1，需要和R1并联一个多大的电阻R2？
9．在图113所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特。
求：(1)通过R1的电流强度；(2)通过R2的电流强度；(3)R2的电阻值。
10 ．如图114所示电路，已知R1=2欧姆，R2=4欧姆，U1=2伏特，求(1)通过R1的电流强度I1；(2)R2两端的电压U2。
