实验6-离散时间系统的z域分析实验6 离散时间系统的z 域分析一、实验目的1.掌握z 变换及其反变换的定义，并掌握MATLAB 实现方法。
2.学习和掌握离散时间系统系统函数的定义及z 域分析方法。
3.掌握系统零极点的定义，加深理解系统零极点分布与系统特性的关系。
二、实验原理1. Z 变换序列x(n)的z 变换定义为()()nn X z x n z+∞-=-∞=∑Z 反变换定义为11()()2n rx n X z z dz jπ-=⎰Ñ在MATLAB 中，可以采用符号数学工具箱的ztrans 函数和iztrans 函数计算z 变换和z 反变换：Z=ztrans(F) 求符号表达式F 的z 变换。
F=ilaplace(Z) 求符号表达式Z 的z 反变换。
2.离散时间系统的系统函数离散时间系统的系统函数H(z)定义为单位抽样响应h(n)的z 变换()()nn H z h n z+∞-=-∞=∑此外，连续时间系统的系统函数还可以由系统输入和输出信号的z 变换之比得到()()/()H z Y z X z =由上式描述的离散时间系统的系统函数可以表示为101101()MM NN b b z b z H z a a z a z ----+++=+++……3.离散时间系统的零极点分析离散时间系统的零点和极点分别指使系统函数分子多项式和分母多项式为零的点。
在MATLAB 中可以通过函数roots 来求系统函数分子多项式和分母多项式的根，从而得到系统的零极点。
此外，还可以利用MATLAB 的zplane 函数来求解和绘制离散系统的零极点分布图，zplane 函数调用格式为：zplane(b,a) b,a 为系统函数的分子、分母多项式的系数向量（行向量）。
zplane(z,p) z,p 为零极点序列（列向量）。
系统函数是描述系统的重要物理量，研究系统函数的零极点分布不仅可以了解系统单位抽样响应的变化，还可以了解系统的频率特性响应以及判断系统的稳定性：①系统函数的极点位置决定了系统单位抽样响应h(n)的波形，系统函数零点位置只影响冲激响应的幅度和相位，不影响波形。
数字信号处理实验离散系统的Z域分析
数字信号处理实验报告实验名称：离散系统的Z 域分析学号：姓名： 评语： 成绩： 一、实验目的1、掌握离散序列z 变换的计算方法。
2、掌握离散系统系统函数零极点的计算方法和零极点图的绘制方法，并能根据零极点图分析系统的因果性和稳定性。
3、掌握利用MATLAB 进行z 反变换的计算方法。
二、实验原理与计算方法1、z 变换离散序列x (n )的z 变换定义为：。
∑∞-∞=-=n n z n x Z X )()(在MATLAB 中可以利用符号表达式计算一个因果序列的z 变换。
其命令格式为：syms n; f=(1/2)^n+(1/3)^n;ztrans(f)2、离散系统的系统函数及因果稳定的系统应满足的条件一个线性移不变离散系统可以用它的单位抽样响应h (n )来表示其输入与输出关系，即y (n )= x (n )* h (n )对该式两边取z 变换，得： Y (z )= X (z )· H (z )则： )()()(z X z Y z H =将H (z )定义为系统函数，它是单位抽样响应h (n )的z 变换，即∑∞-∞=-==n n z n h n h Z z H )()]([)(对于线性移不变系统，若n <0时，h (n )=0，则系统为因果系统；若，则系统稳∞<∑∞-∞=n n h |)(|定。
由于h (n )为因果序列，所以H (z )的收敛域为收敛圆外部区域，因此H (z )的收敛域为收敛圆外部区域时，系统为因果系统。
因为，若z =1时H (z )收敛，即∑∞-∞=-=n n z n h z H )()(，则系统稳定，即H(z)的收敛域包括单位圆时，系统稳定。
∞<=∑∞-∞==n z n h z H |)(||)(1因此因果稳定系统应满足的条件为：，即系统函数H (z )的所有极点全部落在1,||<∞≤<ααz z 平面的单位圆之内。
3、MATLAB 中系统函数零极点的求法及零极点图的绘制方法MATLAB 中系统函数的零点和极点可以用多项式求根函数roots ()来实现，调用该函数的命令格式为：p=roots(A)。

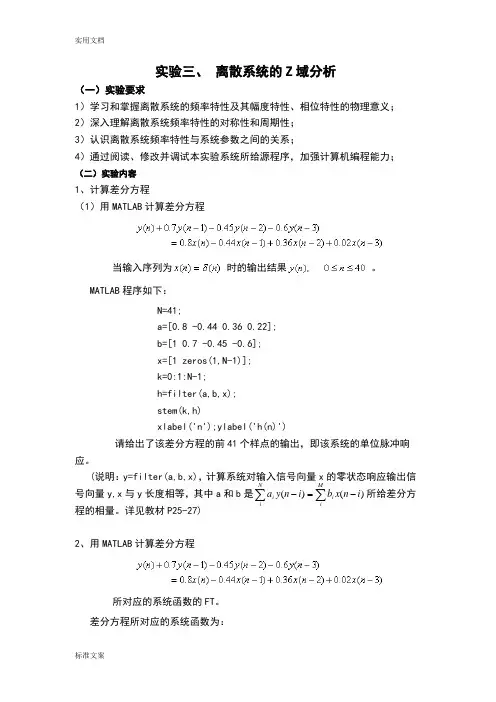

实验三离散系统地Z域分析报告
实验三、 离散系统的Z 域分析（一）实验要求1）学习和掌握离散系统的频率特性及其幅度特性、相位特性的物理意义； 2）深入理解离散系统频率特性的对称性和周期性； 3）认识离散系统频率特性与系统参数之间的关系；4）通过阅读、修改并调试本实验系统所给源程序，加强计算机编程能力；（二）实验内容1、计算差分方程（1）用MATLAB 计算差分方程当输入序列为 时的输出结果。
MATLAB 程序如下： N=41;a=[0.8 -0.44 0.36 0.22]; b=[1 0.7 -0.45 -0.6]; x=[1 zeros(1,N-1)]; k=0:1:N-1; h=filter(a,b,x); stem(k,h)xlabel('n');ylabel('h(n)')请给出了该差分方程的前41个样点的输出，即该系统的单位脉冲响应。
(说明：y=filter(a,b,x)，计算系统对输入信号向量x 的零状态响应输出信号向量y,x 与y 长度相等，其中a 和b 是∑∑-=-Mii Nii i n x b i n y a )()(所给差分方程的相量。
详见教材P25-27)2、用MATLAB 计算差分方程所对应的系统函数的FT 。
差分方程所对应的系统函数为：1231230.80.440.360.02()10.70.450.6z z z H z z z z -------++=+--其FT 为23230.80.440.360.02()10.70.450.6j j j j j j j e e e H ee e e ωωωωωωω--------++=+--用MATLAB 计算的程序如下：k=256;num=[0.8 -0.44 0.36 0.02]; den=[1 0.7 -0.45 -0.6]; w=0:pi/k:pi; h=freqz(num,den,w); subplot(2,2,1); plot(w/pi,real(h));grid title('实部')xlabel('\omega/\pi');ylabel('幅度') subplot(2,2,2); plot(w/pi,imag(h));grid title('虚部')xlabel('\omega/\pi');ylabel('Amplitude') subplot(2,2,3); plot(w/pi,abs(h));grid title('幅度谱')xlabel('\omega/\pi');ylabel('幅值') subplot(2,2,4);plot(w/pi,angle(h));grid title('相位谱')xlabel('\omega/\pi');ylabel('弧度')(说明：freqz 为计算数字滤波器H(z)的频率响应函数。

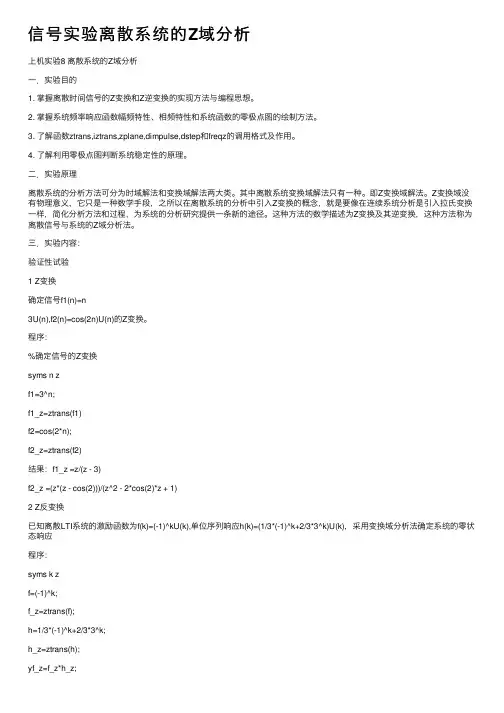

信号实验离散系统的Z域分析
信号实验离散系统的Z域分析上机实验8 离散系统的Z域分析⼀．实验⽬的1. 掌握离散时间信号的Z变换和Z逆变换的实现⽅法与编程思想。
2. 掌握系统频率响应函数幅频特性、相频特性和系统函数的零极点图的绘制⽅法。
3. 了解函数ztrans,iztrans,zplane,dimpulse,dstep和freqz的调⽤格式及作⽤。
4. 了解利⽤零极点图判断系统稳定性的原理。
⼆．实验原理离散系统的分析⽅法可分为时域解法和变换域解法两⼤类。
其中离散系统变换域解法只有⼀种。
即Z变换域解法。
Z变换域没有物理意义，它只是⼀种数学⼿段，之所以在离散系统的分析中引⼊Z变换的概念，就是要像在连续系统分析是引⼊拉⽒变换⼀样，简化分析⽅法和过程，为系统的分析研究提供⼀条新的途径。
这种⽅法的数学描述为Z变换及其逆变换，这种⽅法称为离散信号与系统的Z域分析法。
三．实验内容：验证性试验1 Z变换确定信号f1(n)=n3U(n),f2(n)=cos(2n)U(n)的Z变换。
程序：%确定信号的Z变换syms n zf1=3^n;f1_z=ztrans(f1)f2=cos(2*n);f2_z=ztrans(f2)结果：f1_z =z/(z - 3)f2_z =(z*(z - cos(2)))/(z^2 - 2*cos(2)*z + 1)2 Z反变换已知离散LTI系统的激励函数为f(k)=(-1)^kU(k),单位序列响应h(k)=(1/3*(-1)^k+2/3*3^k)U(k)，采⽤变换域分析法确定系统的零状态响应程序：syms k zf=(-1)^k;f_z=ztrans(f);h=1/3*(-1)^k+2/3*3^k;h_z=ztrans(h);yf_z=f_z*h_z;yf=iztrans(yf_z)结果：yf =(5*(-1)^n)/6 + 3^n/2 + ((-1)^n*(n - 1))/3计算1/(（1+5*z^（-1））*(1-2*z^(-1))^2),|z|>5的反变换程序：num=[0,1];den=poly([-5,1,1]);[r,p,k]=residuez(num,den)结果：r =-0.1389 + 0.0000i-0.0278 - 0.0000i0.1667 + 0.0000ip =-5.0000 + 0.0000i1.0000 + 0.0000i1.0000 - 0.0000ik = []3采⽤MATLAB语⾔编程，绘制离散LTI系统函数的零极点图，并从零极点图判断系统的稳定性。
z变换实验报告
南昌大学实验报告(信号与系统)学生姓名：肖江学号：6100210030 专业班级：电子103班实验类型：□验证□综合□设计□创新实验日期：2012/6/1 实验成绩：Z变换、离散时间系统的Z域分析一、实验目的1、学会用matlab求解z变换与逆z变换。
2、学会离散系统零极点分布图的绘制，理解离散系统零极点分布图的含义。
3、求解离散系统的频率响应特性。
二、实验说明1、一离散系统的差分方程为y(n)-by(n-1)=x(n),若激励为x(n)=a n u(n)，起始值y(-1)=0,求响应y(n)。
2、当H(s)极点位于z平面中各方框附近的位置，画出对应的h(n)波形填入方框中。
3、求系统差分方程为y(n)-1.1y(n-1)+0.7y(n-2)=x(n-1),的系统的频率响应特性。
三、实验内容1、syms n a b z%定义符号n a b zx=a^n; %定义激励信号X=ztrans(x); %计算激励信号的变换H=1/(1-b*z^(-1)); %写出系统z变换式Y=H*X; %计算输出的变换式y1=iztrans(Y); %计算输出时域表达式y=simplify(y1) %化简表达式2、pos=[26,19,18,17,24,27,13,11,9,23,28,7,4,1,22];figure,id=1; %生成新图框，子图id初始化为1for r=0.8:0.2:1.2 %极点的幅度依次为0.8,1.0,1.2for theta=0:pi/4:pi %极点的弧度依次为0，Π/4，Π/2，3Π/4,Πp=r*exp(j*theta);if theta~=0&theta~=pip=[p;p']; %如果极点不在实轴上添加一个共轭极点end[b a]=zp2tf([],p,1); %由零极点得到传递函数subplot(4,7,pos(id));[h,t]=impz(b,a,20); %计算20个点的单位样值响应stem(t,h,'k-','MarkerSize',5);%绘制单位样值响应id=id+1; %子图序号加1end%退出弧角循环end%退出幅度循环3、a=[1,-1.1,0.7];b=[0,1];subplot(2,1,1),zplane(b,a); %绘制零极点分布图subplot(2,1,2),impz(b,a); %绘制单位样值响应figure,freqz(b,a) %绘制频率特性4、a=[1,-1.1,0.6];b=[0.6,-1.1,1];subplot(2,1,1),zplane(b,a); %绘制零极点分布图subplot(2,1,2),impz(b,a); %绘制单位样值响应figure,freqz(b,a); %绘制频率响应n=[0:40]'; %生成时间点x1=sin(0.1*pi*n); %生成单频信号x2=0*n; %准备方波信号x2(mod(n,10)<5)=1; %生成周期为10的方波信号y1=filter(b,a,x1); %分别对两个信号滤波y2=filter(b,a,x2);figuresubplot(2,1,1),stem(n,x1); %绘制单频信号及其输出波形subplot(2,1,2),stem(n,y1);figuresubplot(2,1,1),stem(n,x2); %绘制方波信号及其输出波形subplot(2,1,2),stem(n,y2);四、实验结果1、y =(a^(1+n)-b^(1+n))/(a-b)2、输出波形如下3、输出波形如下：4、输出波形如下：五、实验总结通过本次实验的学习，对离散系统有了更多的了解，通过用matlab画出离散系统的零极点分布图，使我对离散系统的零极点分布与其对用的频响特性有了深刻的了解；同时对全通网络的相频失真有了进一步了解，幅度没有失真，但对不同的频率信号的相移不同，因此单频信号输入时，其输出信号的波形没有失真，只是整个波形发生了移位，但对于方波信号，由于其中包含了各种频率的信号，因此不同频率的信号相频失真不同，因此输出波形不再是方波。
Z变换及离散时间系统分析
Z变换及离散时间系统分析Z变换是一种用于描述离散时间系统的重要数学工具。
离散时间系统是指信号的取样点在时间上离散的系统。
而Z变换可以将离散时间信号从时域（时间域）转换到频域（复频域），并在频域进行分析和处理。
Z变换在数字信号处理、控制系统和通信系统等领域有着广泛的应用。
Z变换的定义为：\[ X(z) = \sum_{n=0}^{+\infty} x(n)z^{-n} \]其中，\(x(n)\)表示离散时间信号，\(X(z)\)表示该信号的Z变换，\(z\)表示复变量。
通过对离散时间系统的输入信号进行Z变换后，可以得到系统的传递函数。
系统的传递函数是指系统的输出与输入之间的关系。
在离散时间系统中，传递函数可以表示为：\[ H(z) = \frac{Y(z)}{X(z)} \]其中，\(Y(z)\)表示系统的输出信号，\(X(z)\)表示系统的输入信号。
通过Z变换可以对离散时间系统进行频域分析。
频域分析可以用来研究离散时间系统的频率特性，比如系统的频率响应、幅频特性、相频特性等。
频域分析可以揭示系统在不同频率下对信号的处理情况，对于设计和优化离散时间系统非常有帮助。
Z变换具有一些重要的性质，可以方便地对离散时间系统进行分析和计算。
其中一些常用的性质包括：1. 线性性质：对于任意常数\(a\)和\(b\)，以及信号\(x(n)\)和\(y(n)\)，有\(Z(a \cdot x(n) + b \cdot y(n)) = a \cdot X(z) + b \cdot Y(z)\)。
这个性质说明Z变换对线性系统是可加性的。
2. 移位性质：如果将信号\(x(n)\)向左或向右移动\(k\)个单位，那么它的Z变换\(X(z)\)也将发生相应的移位，即\(Z(x(n-k)) = z^{-k} \cdot X(z)\)。
这个性质说明Z变换对系统的时移（时延）是敏感的。
3. 初值定理：如果离散时间信号\(x(n)\)在n=0处存在有限值，那么在Z变换中，它的初值可以通过计算\(X(z)\)在z=1处的值得到，即\(x(0) = \lim_{z \to 1}X(z)\)。
Z变换及离散时间系统分析
Z变换及离散时间系统分析Z变换是一种将离散时间信号转换为复平面上的函数的数学工具。
它在离散时间系统的分析和设计中起着重要的作用。
本文将介绍Z变换的定义、性质，以及如何利用Z变换分析离散时间系统。
1.Z变换的定义：Z变换可以将离散时间信号转换为复平面上的函数。
假设有一个离散时间信号x[n]，经过Z变换得到的函数为X(z)。
其定义为：X(z)=Z{x[n]}=∑(x[n]*z^(-n))其中，z是复变量，n为离散时间点。
2.Z变换的性质：Z变换具有许多重要的性质，其中一些性质与连续时间傅里叶变换类似，另一些则是离散时间系统的特有性质。
（1）线性性质：如果x1[n]和x2[n]是离散时间信号，a和b是常数，则有：Z{a*x1[n]+b*x2[n]}=a*X1(z)+b*X2(z)（2）平移性质：如果x[n]的Z变换是X(z)，那么x[n-m]的Z变换是z^(-m)*X(z)。
这意味着在离散时间域上的平移，在Z变换域上相当于乘以z的负幂次。
（3）初值定理和终值定理：如果x[n]的Z变换是X(z)，则有：x[0] = lim(z->∞) X(z)x[-1] = lim(z->0) X(z)（4）共轭对称性：如果x[n]的Z变换是X(z)，那么x*[n]（x[n]的共轭）的Z变换是X*(z)（X(z)的共轭）。
（5）频率抽样定理：如果x(t)是带限信号，那么它的频谱可以通过对x[n]进行离散化来获得，即X(jω)=X(e^(jωT))，其中T是采样间隔。
3.离散时间系统的分析：利用Z变换，可以对离散时间系统进行分析和设计。
通常，我们可以将离散时间系统看作是一个线性差分方程，通过对该差分方程进行Z变换，可以得到系统的传输函数H(z)。
离散时间系统的输入输出关系可以表示为：Y(z)=H(z)*X(z)其中，Y(z)为输出信号，X(z)为输入信号，H(z)为系统的传输函数。
通过分析传输函数H(z)，我们可以确定系统的稳定性、频率响应、相位特性等。
实验四 离散时间系统的z域分析
离散系统的频率响应(P276) 离散系统的频率响应(P276)
例7：已知某离散系统的系统函数为：
5 / 4(1 − z −1 ) H ( z) = , 画出其幅频和相频曲线（P281例） −1 1 − 1/ 4 z clear all; b=[5/4 -5/4]; a=[1 -1/4]; [h,w]=freqz(b,a,400,'whole'); hf=abs(h); hx=angle(h); figure(1),clf; subplot(2,1,1),plot(w,hf),title('幅频特性曲线') subplot(2,1,1),plot(w,hf),title('幅频特性曲线') subplot(2,1,2),plot(w,hx),title('相频特性曲线') subplot(2,1,2),plot(w,hx),title('相频特性曲线') 见shiyan4_5 figure(2) freqz(b,a,'whole')
的冲激响应时域波形
见shiyan4_4
结论（ 结论（p328） ）
离散系统单位序列响应h(n)的时域特性完全由系统函数 离散系统单位序列响应h(n)的时域特性完全由系统函数H(Z)的极点 的时域特性完全由系统函数H(Z)的极点 位置决定； 位置决定； 极点： 极点：
位于Z平面单位圆内的极点决定了h(n)随时间衰减的序列分量 位于Z平面单位圆内的极点决定了h(n)随时间衰减的序列分量； 随时间衰减的序列分量； 位于Z平面单位圆上的极点决定了h(n)的稳态序列分量 位于Z平面单位圆上的极点决定了h(n)的稳态序列分量； 的稳态序列分量； 位于Z平面单位圆外的极点决定了h(n)随时间增长的序列分量； 位于Z平面单位圆外的极点决定了h(n)随时间增长的序列分量； 随时间增长的序列分量 H(Z) 的实极点决定了h(n)的按指数规律变化的序列分量； 的实极点决定了h(n)的按指数规律变化的序列分量 的按指数规律变化的序列分量； H(Z) 的共轭极点决定了h(n)的按指数规律振荡的序列分量； 的共轭极点决定了h(n)的按指数规律振荡的序列分量 的按指数规律振荡的序列分量；
