差压变送器的安装
差压变送器安装应注意的问题
变送器安装应注意的问题1、除氧器液位不准问题的处理除氧器液位用的是差压变送器来测量的，前期静态下水位测量是正常的，带系统运行就测量不准了，比真实的高出200毫米，查看量程设置一切正常，毫无疑问，管路和阀门有问题。
问题处理：查看接头，正压侧的接头漏气，三个差压变送器的一次门和二次门的阀门盘根安装的都很松，有漏水漏汽现象，把阀阀门盘根松掉后，在盘根上缠点生料带，重新安装上，把变送器投上，水位正常。
2、凝泵入口滤网差压开关信号频繁误发缺陷现象：#1机A凝结水泵入口滤网差压开关在凝泵不运行状态下差压大信号频繁误发分析原因：a.首先怀疑差压开关定值有误，拆回开关复检，确认其动作值为0.03MPa，与设计院给予的定值相吻合，排除该缺陷可能。
b.怀疑滤网内积存杂物，因此存在差压，在清洗滤网后信号误发现象依然存在，因此排除滤网存在实际差压的可能。
c.怀疑差压开关正负压侧取样位置不合理，造成差压大信号误发，对照设计院图纸和设备就地实际安装位置比较，发现该差压开关正负压侧取样位置如下图所示：经过分析，实际负压侧取样点在入口滤网后，正压侧取样点在凝泵入口手动门之前，而该手动门则只在凝泵准备运行时才打开，在凝泵停止运行时长期处于关闭状态。
因此，在手动门关闭状态中，差压开关的负压侧处于静压状态，正压侧由于凝汽器热井水位高度的影响，导致正负压侧存在大于开关动作定值0.03MPa的差压，造成滤网差压开关动作，发出差压大信号。
处理方案：将差压开关正、负压侧取样位置取在滤网两端法兰内侧为宜。
3、变送器的安装3.1：对于系统所要引压测量压力比较小时应考虑变送器的安装高度是否满足介质测量需要，造成的附加误差能否得到修正。
（如循环水泵出口压力、汽轮机润滑油压力。
凝结水泵入口滤网差压变送器安装位置：由于压差较小，此处的变送器安装位置应选择在低于取样点的位置，使变送器直接承压；高于取样点位置安装的变速送器会因管路向上的坡度造成压力损失，造成测量失准。

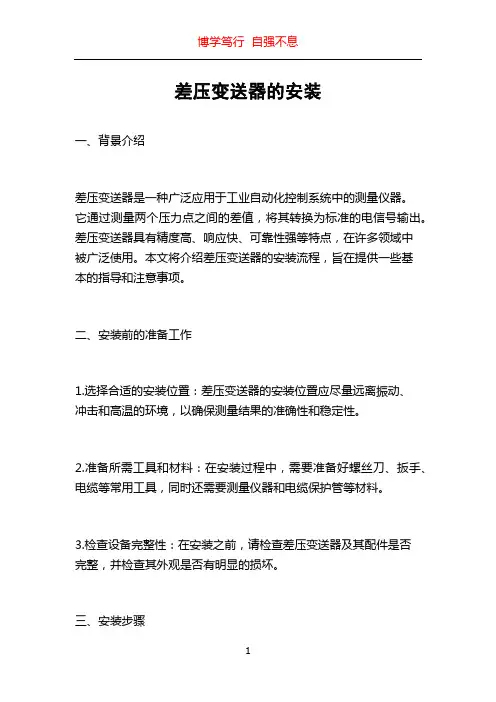

差压变送器的安装
差压变送器的安装一、背景介绍差压变送器是一种广泛应用于工业自动化控制系统中的测量仪器。
它通过测量两个压力点之间的差值，将其转换为标准的电信号输出。
差压变送器具有精度高、响应快、可靠性强等特点，在许多领域中被广泛使用。
本文将介绍差压变送器的安装流程，旨在提供一些基本的指导和注意事项。
二、安装前的准备工作1.选择合适的安装位置：差压变送器的安装位置应尽量远离振动、冲击和高温的环境，以确保测量结果的准确性和稳定性。
2.准备所需工具和材料：在安装过程中，需要准备好螺丝刀、扳手、电缆等常用工具，同时还需要测量仪器和电缆保护管等材料。
3.检查设备完整性：在安装之前，请检查差压变送器及其配件是否完整，并检查其外观是否有明显的损坏。
三、安装步骤1.安装支架：首先，将差压变送器的支架与测量点相连接的管道或容器上进行固定。
确保支架的安装牢固，并注意避免与其他设备或管道发生碰撞。
2.连接压力管道：使用扳手将差压变送器的进口和出口与压力管道连接。
在连接过程中，应注意两者之间的连接间隙应均匀且牢固，以确保信号的传递和稳定性。
3.连接电缆：根据差压变送器的接线要求，将电缆与变送器的接线端口相连接。
在此过程中，应根据电缆的规格和长度进行合理的排布，避免产生过多的电磁干扰。
4.安装其他附件：根据实际需要，安装差压变送器的附件，如防护罩、温度补偿器等。
这些附件的选择和安装可根据具体的工作环境和测量要求来确定。
四、注意事项1.安装时避免过度拧紧：在安装过程中，应注意不要过度拧紧螺丝和接口，以避免损坏设备或导致信号不稳定。
2.防护措施：安装后，应加装防护罩或采取其他措施，以保护差压变送器不受外界环境的影响。
例如，在高湿度环境中，可以采用防潮措施，以防止设备受潮。
3.安全使用：在操作和维护差压变送器时，应遵循安全操作规程，避免做出不当操作，以免对人员和设备造成伤害。
4.定期检查和维护：定期对差压变送器进行检查和维护，确保其正常运行和准确测量。

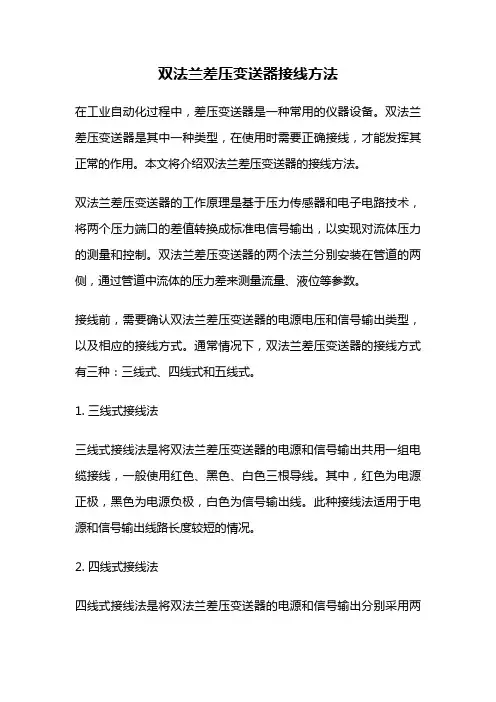

双法兰差压变送器接线方法
双法兰差压变送器接线方法在工业自动化过程中，差压变送器是一种常用的仪器设备。
双法兰差压变送器是其中一种类型，在使用时需要正确接线，才能发挥其正常的作用。
本文将介绍双法兰差压变送器的接线方法。
双法兰差压变送器的工作原理是基于压力传感器和电子电路技术，将两个压力端口的差值转换成标准电信号输出，以实现对流体压力的测量和控制。
双法兰差压变送器的两个法兰分别安装在管道的两侧，通过管道中流体的压力差来测量流量、液位等参数。
接线前，需要确认双法兰差压变送器的电源电压和信号输出类型，以及相应的接线方式。
通常情况下，双法兰差压变送器的接线方式有三种：三线式、四线式和五线式。
1. 三线式接线法三线式接线法是将双法兰差压变送器的电源和信号输出共用一组电缆接线，一般使用红色、黑色、白色三根导线。
其中，红色为电源正极，黑色为电源负极，白色为信号输出线。
此种接线法适用于电源和信号输出线路长度较短的情况。
2. 四线式接线法四线式接线法是将双法兰差压变送器的电源和信号输出分别采用两组独立的电缆进行接线，一般使用红色、黑色、白色、绿色四根导线。
其中，红色为电源正极，黑色为电源负极，白色和绿色分别为正、负两个信号输出线。
此种接线法适用于电源和信号输出线路长度较长的情况，可有效避免信号干扰和电源波动。
3. 五线式接线法五线式接线法是将双法兰差压变送器的电源和信号输出分别采用两组独立的电缆进行接线，同时增加一组屏蔽导线，一般使用红色、黑色、白色、绿色、黄色五根导线。
其中，红色为电源正极，黑色为电源负极，白色和绿色分别为正、负两个信号输出线，黄色为屏蔽导线。
此种接线法可有效地防止信号干扰和电源波动，适用于信号输出线路长度较长、环境电磁干扰较强的情况。
总结在接线双法兰差压变送器时，需要根据具体情况选择不同的接线方式，以保证信号输出的准确性和稳定性。
同时，还需注意接线的正确性和可靠性，避免出现接线错误或松动等问题，影响仪器的正常工作。
差压变送器安装要求
差压变送器安装要求差压变送器采用全硬封充油隔离技术，独特的双芯体设计，单项静压保护可靠，极大的增强了反向过载等级。
专有智能补偿技术，长期性能稳定，因此可完美地在广泛的精密测量中应用，包括气体液体的流动，压力容器中的液位测量，泄漏检测，过滤器检测，试验台测量和航空、航天系统微压测量等等。
差压变送器是一种测量差压值的差压式变送器，用于测量液体、气体或蒸汽的液位的差压，然后将差压信号转变成4～20mA DC信号输出。
智能压力变送器再通过显示仪表将差压值显示出来。
差压变送器具有坚固耐振、量程、零点、阻尼现场连续可调。
精确度高、稳定性好等特点。
差压变送器将不同传感器技术与紧凑型铝合金壳体或塑料外壳相结合，能应用于多种液体和气体测量，如测量暖通领域中的通风管道、过滤器和风扇以及密闭加压舱的液位测量。
差压变送器安装要求：1.差压变送器在工艺管道上的安装位置与被测介质有关，为了获得较好的安装效果，应注意考虑下面情况：防止变送器与腐蚀性或过热的被测介质直接接触；防止渣滓在引压管内沉积，堵塞；正负压两侧引压管的长度应尽量相同；正负压两侧引压管内的液柱压头应保持平衡；引压管安装在温度梯度和温度波动最小的地方。
2.测量液体流量时，差压变送器应安装在被测管道的旁边或下面，以便气泡排入管道中；3.测量气体流量时，差压变送器应安装在被测管道的旁边或上面，以便积聚的液体容易流入管道中；4.测量蒸汽流量时，差压变送器应安装在被测管道的下面，以便冷凝水能充满在引压管中。
应特别注意，测量蒸汽或其它高温介质时，要防止差压变送器接触介质的温度超过变送器使用的极限温度。
差压变送器的注意问题：(1)设计和安装时应考虑油罐底部的取压开孔尽可能放低，以消除温度变化而造成的误差，必要时引入温度补偿。
(2)在油罐的罐体水平截面不等的情况下(如上小下大)，要考虑补偿措施。
如二次表选用WP-H80系列液位-容量控制仪。
(3)为达到一定精度，如油罐顶部装有呼吸阀时，必须采用差压变送器而不能采用压力变送器。
差压变送器安装方法
为了避免使用时单向受压，每台差压变送器应附带一套三阀组件，通常把它安装在差压变送器的上方，表和停表时用以保护差压变送器和便于调零位。在开启差压变送器时，应先开平衡阀2，然后再打开阀1和阀3，当阀1和阀3全开后，再关闭阀2。在停用差压变送器时，也应先打开平衡阀2，然后再分别关闭阀1和阀3.按以上顺序开启或停用差压变送器，可以避免差压变送器承受单向静压而过载；对于有冷凝胶或隔离液的差压变送器，也可以避免冷凝胶或隔离液被冲跑。
2、差压变送器的使用注意事项
使用差压变送器时应注意以下三点：
（1）差压变送器在使用前必须对其测量范围、零点漂移量、精度、静压误差等进行复校。
（2）变送器安装后，开车之前还需检查一次各种变送器的工作压力、工作温度、测量范围、漂移量等。看是否和实际情况相符，若有不符之处，则必须查明原因并纠正后才能开车。
以上便是差压变送器的安装及使用注意事项的全部内容
1、差压变送器的安装 差压变送器与差压源之间导压管的长度应尽可能短，一般在3~50m范围内，其内径不宜小于8mm；导压管应保持有不小于1:10的倾斜度，即水平方向敷设10m时，其两端高度差为1m。导压管的坡向应满足：当被测介质为气体时，应能使气体中的冷凝胶自动顺着导压管流回工艺管道或设备中区，所以变送器安装位置最好高于压源，若在实际安装中做不到这一点，则应在导压管路地最低点装设液体收集器和排液阀门。当被测介质为液体时，应能使液体中析出的气体之间顺着导压管流回工艺管道或设备中去，否则应在导压管路地最高点装设气体收集器和放气阀门，所以变送器安装位置最好低于取压源。总之，导压管线的坡度和坡向都是要保证在导压管线和差压变送器中，只有单相介质（气相和液相）存在，以保证测量的稳定性和防止产生附加误差。

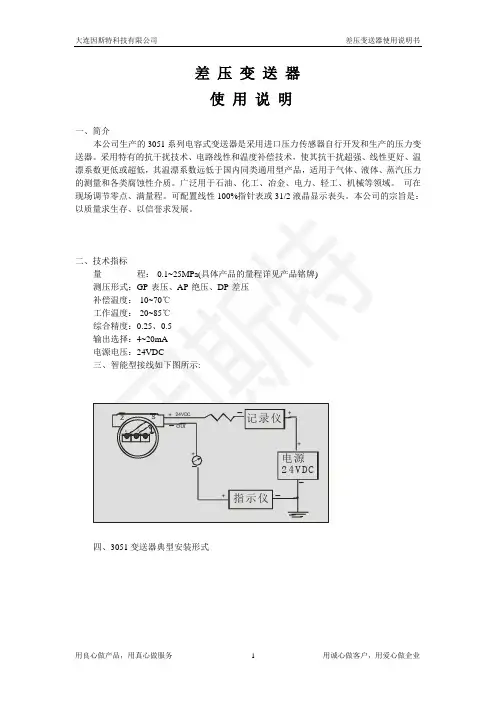

差压变送器使用说明书
差压变送器使用说明一、简介本公司生产的3051系列电容式变送器是采用进口压力传感器自行开发和生产的压力变送器。
采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。
广泛用于石油、化工、冶金、电力、轻工、机械等领域。
可在现场调节零点、满量程。
可配置线性100%指针表或31/2液晶显示表头。
本公司的宗旨是：以质量求生存、以信誉求发展。
四、3051变送器典型安装形式1.。
也支持外➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存。
注：在双按键模式下，输入数据时，必须等左下角的下箭头闪烁时，才能通过按下“Z”键保存设置数据。
2.按键功能2.1. 输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。
其对应关系为：2.3. 设置量程下限2.5. 设置阻尼2.6. 主变量调零（清零）功能2.7.设置输出特性2.9.显示变量设置液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。
在实时正常显示状态，使用S键能更改两个显示变量，当两个显示变量设定为相同的参数，屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。
方法如下：按下“S”键，当前显示变量（如：电流）发生变化，循环显示“电流、百分比、主变量”,当所需要的显示变量（如：主变量）出现在屏幕上时，松开“S”键，即实现了将显示变量“电流”改为“主变量”。
更改显示变量过程中，左下角功能码显示“30“。
例子：假设当前显示变量为“电流”，需要设置为：交替显示“主变量”和“百分比”。
步骤：修改第一个显示变量：按下“S”键，液晶循环显示“电流、百分比、主变量”,当显示“主变量”时，松开“S”键，即可。
差压变送器需要注意哪些安装规则
差压变送器需要注意哪些安装规则
一、差压变送器的安装。
由引压导管接到差压计或者是压力变送器之前，必须要首先安装切断阀以及平衡阀，构成三间组。
差压变送器主要就是用来测量差压的，但是假如正、负引压导管上的两个切断阀不能够同时的打开或关闭，就会直接造成差压变送器单向受很大的静压力，有时会使仪表产生附加误差。
严重的时候会还会使得仪表受到损坏。
为了防止差压表单向的受到很大静压力，必须要正确的使用平衡阀。
然后在启用差压变送器的时候，先打开平衡阀。
使正、负压室连通。
受压相同，然后打开切断阀，最后关闭平衡阀，变送器即可投人运行。
差压变送器需要停用时，应先打开平衡阀，然后关闭切断阀。
当切断阀关闭、平衡阀打开时，即可以对仪表进行零点校验。
二、引压导管的安装。
引压导资应按最短距离敷设。
引压导管内径的选择与引压导管长度有关。
引压导管的管路应保持垂直，或者与水平线之间不小于1:10的倾斜度，必要时要加装气体、凝液、微粒收集器等设备。
并定期排除收集物。
1、在测量蒸汽时，引压导管的管路安装。
2、在测量气体介质时。
如果差压变送器只能安装在取样口之下。
必须加装储液罐和排放阀，克服因滞留液对测坛精度产生影响。
3、在测量液体介质时，在引压导管的管路中应有排气装置，如果差压变送器只能安装在取样口之上时，应加装储气罐和放空阀，这样，即使有少量气泡。
也不会对测量精度造成影响。
差压变送器安装要求
差压变送器安装要求
1. 差压变送器安装可不能随便呀！就像给手机贴膜，得贴得服服帖帖才行。
比如说安装在水平管道上时，是不是得保证变送器两边的取压管在同一水平面上呀！不然这测量能准吗？
2. 安装位置得选对啊！这可重要了，好比你找停车位，得找个方便又安全的地方吧。
像不能安装在有强烈震动的地方，那不是找事儿嘛！
3. 差压变送器的接线得仔细呀！这就像系鞋带，得系紧了才不会松掉。
你想想，要是接线松了，那不是会出大问题嘛！比如信号传输不稳定啥的。
4. 安装时密封一定要做好呀！就如同给食品封袋，得封严实了。
要是密封不好，那不是会受到外界干扰，影响测量精度呀！
5. 安装环境也有要求哦！可不是随便哪里都行，这和人居住得挑个好环境一个道理。
不能有太多灰尘、腐蚀性气体啥的，不然差压变送器怎么能好好工作呢？
6. 安装后记得检查和调试呀！这就像是考试结束后检查试卷，可不能粗心大意。
看看各项指标是不是都正常，有问题及时解决呀！
7. 得按照说明书严格操作呀！这就像按照菜谱做菜一样。
千万不能随心所欲哦，不然很容易出问题的。
我的观点结论就是：差压变送器安装真的要格外注意这些要求，这样才能让它准确可靠地工作呀！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
差压变送器的安装
什么是差压变送器？
差压变送器是一种能够测量介质压力的仪器，其工作原理是基于压阻效应。
简
单来说，就是在介质中放置两个膜片，通过测量这两个膜片之间的压差来推断介质的压力。
差压变送器通常用于液态或气态介质的测量，广泛应用于各种工业现场中。
差压变送器的安装位置
差压变送器的安装位置是非常重要的，它直接影响着测量的准确度和稳定性。
一般来说，差压变送器应该安装在被测介质流动的主管道上，而且应该满足以下几个条件:
1.安装位置应远离管道的弯曲、分支和边缘部位。
这是因为在这些位置，
介质的流动往往不稳定，存在较大的波动和涡流，这会对测量结果造成干扰。
2.安装位置应尽量远离阀门、泵和其他流量调节设备。
这是因为这些设
备往往会影响介质的流速和流向，从而对差压变送器的测量结果产生干扰。
3.安装位置应远离热源和强电磁场。
热源会导致测量元件温度升高，影
响其工作稳定性，而强电磁场则会对电路产生干扰，影响测量精度。
4.安装位置应尽量靠近被测介质的流动状态变化较小的位置，以保证测
量的准确性和稳定性。
差压变送器的安装步骤
差压变送器的安装流程通常包括以下几个步骤:
1. 准备工作
在安装差压变送器之前，需要进行必要的准备工作，包括确认安装位置、清理
管道、确保安装位置的平整度和耐压能力等。
2. 安装支架和管道接口
在安装位置上安装好支架和管道接口。
支架固定要牢固，以防止差压变送器在
使用过程中产生摆动和振动。
3. 安装差压变送器
将差压变送器安装在管道接口上。
在安装过程中，要确保差压变送器与管道之间的密封性能，以免介质泄漏。
同时，在安装过程中要注意，不要将差压变送器与管道之间的距离设置得过大或过小，要考虑到测量误差和安全性的问题。
4. 连接电缆
将差压变送器的电缆与控制系统或显示器连接起来。
在连接电缆的过程中，要确保良好的接触性能，以免信号受到干扰。
5. 校准和测试
在差压变送器安装完成后，需要对其进行校准和测试，以保证测量的准确性和稳定性。
在校准和测试过程中，注意要按照厂家提供的操作手册进行操作，并记录相关数据和结果。
差压变送器的注意事项
在安装差压变送器的过程中，需要注意以下几点:
1.差压变送器需要安装在能够承受压力和温度的管道上，以确保测量的
准确性和稳定性。
2.在安装过程中，要确保差压变送器与管道之间的连接处密封良好，防
止介质泄漏。
3.差压变送器的安装位置应远离热源、强电磁场和其他干扰源，以保证
测量的准确性和稳定性。
4.差压变送器的安装位置应尽量远离管道的弯曲、分支和边缘部位，以
避免介质流动的不稳定性。
5.在安装过程中，要认真查看差压变送器的安装手册，并按照要求进行
操作，以保证安装的质量和安全性。
总结
差压变送器是一种广泛应用于工业现场的测量仪器，其安装位置和质量直接影响着测量的准确性和稳定性。
在安装差压变送器的过程中，需要注意安装位置的选取、支架和管道接口的固定质量、差压变送器与管道之间的密封性、电缆的连接质量等问题。
通过认真的安装和测试，可以保证差压变送器的测量精度，提高工业生产的效率和质量。
