TYPE-C线检验标准
一、目的
为确保公司的产品品质得以全面保证，并能满足客户的需求，特制定本标准。
二、范围
本标准适应我司采购的所有Type-C类线材的检测。
三、缺陷定义
1.致命缺陷(CR) 可能威胁到人身安全或财产安全的缺陷；或其最终制品不能执行或达成此制品应有功能之缺点。
2.严重缺陷(MA) 没有致命缺点外，制品单位的使用性能，不能达到所期望之目的，结构破损、不可恢复的明显变形。
或显著的减低其实用性质对客户造成使用不愉快的缺陷。
3.轻微缺陷(MI) 结构出现异常但不影响使用，一般为外观问题。
四、抽样方案
4.1 抽样标准：依据GB/T2829.1-2002和GB/T2828.1-2012标准，本公司采用MIL-STD-105E正常检验一次抽样。
4.2允收质量水平（AQL)：
正常抽样致命缺陷（CR):0 严重缺陷(MA):0.65 轻微缺陷(MI)：1.5
加严抽样致命缺陷（CR):0 严重缺陷(MA):0.4 轻微缺陷(MI)：1.0
放宽抽样致命缺陷（CR):0 严重缺陷(MA):1.5 轻微缺陷(MI)：4.0
4.3成品判定要求：
第一次抽样按正常抽样水平Ⅱ级进行。
当此批不合格需进行二次抽验时，需加严抽检。
按Ⅲ级正常抽样水平进行。
若连续三批次验货均判定合格时，第四批抽样可降低抽样比例（放宽抽样）。
按Ⅰ级正常抽样水平进行。
若连续三批次验货均判定不合格时，终止与此供应商合作。
五、检测条件：
5.1.1检查应在45W*2日光灯下1.5M距离内或45W*1日光灯下1M距离内，光照强度在600~800Lux以上；
5.2.1眼睛与待测品之间的距离为30CM，单点目视检测时间为3~5秒，整体目视检时间为15秒；
5.3.1检测视线与被检测物表面角度在45度至90度内旋转；
六、检验项目及内容
序号检验
项目
检验
方法
检验内容判定标准
判定
备注
CR MA MI
1.外观
目视
及卡
尺
包装
外箱不可有破损、变形、脏污、材
质不符等问题★
外箱标示正确完好，如产品名称、
数量、毛重、净重、箱号等，★
依据《包装
作业规范》
外箱印刷内容及尺寸必须与要求相
符，准确无误
★
包装方式及扎线方式符合《包装明
细》要求
★
序检验检验检验内容判定标准判定备注
2.结构
尺寸
试装接插件
插装配套设备顺畅，不可有过松或
过紧现象★
3.电气
测试
直流
稳压
电源/
负载
测试
机
电气测试
线阻要求（加负载≤2A时，电压值
在4.4V以上）★
设备空载电压
在5.00-5.10V
之间）
成品不可有错位（接点依据图纸），
不可有短、断路★
插入相应设备，可正常充放电，可
正常传输数据★
4.机械
性能
对应
测试
设备
插拔力
用拉力计测量端子的插拔力，插入
力5-20N M,拔出力8-20N，插拔
5次，取5次的平均值
★拉力计插拔寿命
连续插拔次数5000次以上，功能
正常★TYPE-C母口吊重测试
将DP线材的一端固定，另一端吊
起2kg的重物@1分钟，功能正常★砝码
摇摆测试
抓住网尾后20±5mm处摇摆2
次,（上下、左右摇摆各45度为1
次）,不可有不导通或摇摆时通时断
等不良现象.
★。
数据线检验标准
附件：可靠性实验标准5.环境可靠性要求及试验方法5.1高温试验：5.1.1试验条件：在温度65±2℃的环境下保持24小时。
5.1.2试验方法：试验箱达到实验条件后，将产品裸露放入试验箱的内架上，试验完成，在常温下恢复2小时。
5.1.3试验后要求：金属部件无锈蚀、变形等可见损伤，注塑部件及线体无变形、发白、脱油，内芯线无外露和断线等情况发生；不干胶标贴不可翘起；使用线材测试仪测试电性能正常；5.2 低温测试：5.2.1试验条件：在温度－20±2℃的环境下保持24小时。
5.2.2试验方法：试验箱达到实验条件后，将产品裸露放入试验箱的内架上，试验完成，在常温下恢复2小时。
5.2.3试验后要求：金属部件无锈蚀、变形等可见损伤，注塑部件及线体无变形、发白、脱油，内芯线无外露和断线等情况发生；不干胶标贴不可翘起；使用线材测试仪测试电性能正常；5.3 恒定湿热测试：5.3.1试验条件：在温度40±2℃，湿度93+2-3%的环境下持续48小时5.3.2试验方法：试验箱达到实验条件后，将产品裸露放入试验箱的内架上，试验完成，在常温下恢复2小时。
5.3.3试验后要求：金属部件无锈蚀、变形等可见损伤，注塑部件及线体无变形、发白、脱油，内芯线无外露和断线等情况发生；不干胶标贴不可翘起；使用线材测试仪测试电性能正常5.4温度冲击：5.4.1试验条件：高温点为+60℃,低温点为-20℃，每个温度点保持60min，循环次数为12次。
中间转换时间≤5min。
5.4.2试验方法：试验箱达到实验条件后，将产品裸露放入试验箱的内架上，试验完成，在常温下恢复2小时。
5.4.3试验后要求：金属部件无锈蚀、变形等可见损伤，注塑部件及线体无变形、发白、脱油，内芯线无外露和断线等情况发生；不干胶标贴不可翘起；使用线材测试仪测试电性能正常5.5 盐雾测试：5.5.1试验条件：在温度93+2-3%，PH=6.5—7.5，环境温度为35℃±2℃，浓度为5%的盐雾中持续24H，5.5.2试验方法：a、表面预处理：用清水将样品表面清洗干净，使其表面无手汗、油污、无临时性的保护层等；b、将产品裸露按正常使用状态放入试验箱的内架上（样品摆放不可相互接触，一个样品的盐溶液不可滴落到另外的样品上），试验完成后，用流动水轻轻洗去样品表面的盐沉积物，然后在常温下恢复2小时。
type c测试标准
type c测试标准
Type-C的测试标准主要包括以下几个方面：
1. 接触电阻：接触电阻是评估Type-C接口性能的重要指标之一，合格的Type-C母座的接触电阻应该在一定范围内，一般小于50mΩ，以确保良好的电气连接和信号传输质量。
2. 插拔寿命：Type-C接口寿命插拔测试的主要目的是评估接口在多次插拔过程中的耐用性和稳定性。
测试过程中需要模拟用户在实际使用过程中的插拔行为，检测接口在长时间使用下是否容易出现磨损、松动、接触不良等问题。
一般需要进行数千次甚至数万次的插拔测试。
3. 结构测试：Type-C主要应用在手持装置上，需要耐插拔1万次的高寿命。
插入力与拔出力也与原始USB其他Type有所不同，Type-C的插拔力为
5\~20N，拔出力为8\~20N。
4. 电气性能测试：主要测试项目包括接触阻抗（Contact Resistance），目的是维持连接器在使用期限内的接触阻抗，以减少信号和能量在传输过程中的损失或衰减。
此外，还需要测试线缆和连接器的通道规范，包括对称连接器、高速数据、高功率、多数据传输类型和向后兼容性等。
以上内容仅供参考，如需了解Type-C的测试标准，可以查阅Type-C的相关规范文件或咨询专业技术人员。

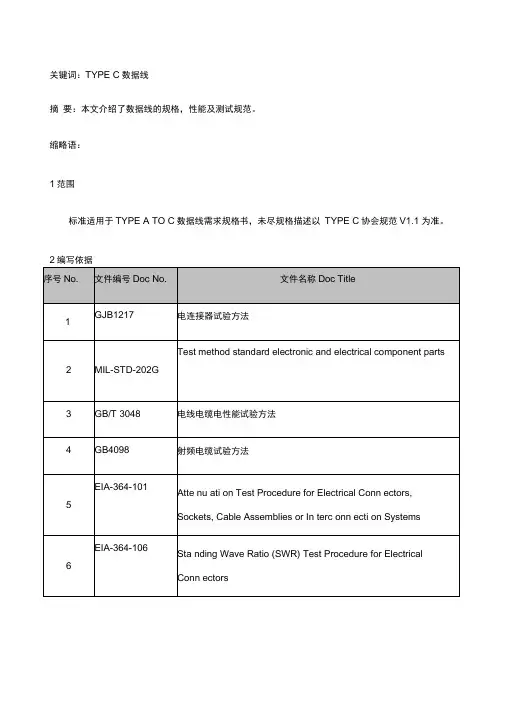

TYPEC数据线规格书
关键词：TYPE C数据线摘要：本文介绍了数据线的规格，性能及测试规范。
缩略语：1范围标准适用于TYPE A TO C数据线需求规格书，未尽规格描述以TYPE C协会规范V1.1 为准。
3.1数据线应能在下列条件下正常工作：3.1.1 工作环境温度：-20 C〜+55C；（仅作单体验证目的，与整机匹配时以整机试验环境为准）；3.1.2 相对湿度：5%〜95%3.1.3 大气压力：86 kPa 〜106kPa;3.1.4 数据线的存储温度：-40。
〜+85C；4 数据线主要参数4.1数据线连线规格详细尺寸以及工艺要求以3D图档为准1、type C金属插头，要求必须是整体拉伸成型，不能是折弯成型，不接受接缝；2、金属插头部分，要求做不锈钢原色，表面喷砂处理：50u” ~150u” MATTNICKELPLATING OVER ALL3、保证至少3A通流能力整条线缆产品详细规格（BOM青单,包括端子图纸2D &可拆解版本的3D）要有确认才能认可（认证时必须提供以上文件）。
4.2线材主体信息：4.2.1外观5V/3A A plug TO C plug, cover 式，白色半雾面,素材细咬花处理，MT110064.2.2主体结构绝缘材质NON-PV，C 须满足5.2 章节测试性能要求4.2.3 关键尺寸4.2.3.1 USB2.0 B plug参考协会规范4.2.3.2 TYPE C plug1. 红圈标示尺寸为重点尺寸，其余尺寸依据协会规范要求2. 各组件BOM LIST原材料信息需明确到具体牌号3. 应满足TYPE C 2.0 规格4.2.3.3 镀层厚度测试区域规定关于镀层测试区域和方法：TYPE C/A：TYPE C/A 产生接触的关键区域为PIN 针头部触点，因此镀层工艺为考虑成本一般只覆盖PIN 针触点位置，其他区域为flash Au, 所以镀层的量测范围定义在PIN 针触点弧顶的最高处1. Pin A5 (CC) of the USB Type-C plug shall be conn ected to VBUS through a resistor Rp. See Section 4.5.322 and Table 4-13 forthe functional descripti on and value of Rp.2. Con tacts B6 and B7 should not be prese nt in the USBType-C plug.3. All VBUSpins shall be connected together within the USBType-C plug. Bypass capacitors are not required for the VBUSpins at this cable.4. All Ground retur n pins shall be conn ected together withi n theUSB Type-C plug.5. All USBType-C plug pins that are not listed in this table shall be ope n (not conn ected).技术要求5.1 线材外观要求5.1.15.2 线材性能要求Test con diti onTemperature : 15°C to 35 °CAir pressure : 86 to106 kPaUSB数据线的安全性能应能满足CCEE规定要求。
USB TYPE C 测试项目
1. 结构测试：Type-C主要应用在手持装置上，所以与USB Micro-B一样，需要耐插拔1万次的高寿命。插入力与拔出力也与原始USB其他Type有所不同，Type-C的插拔力为5~20N，拔出 力为8~20N。同时必须进行线缆弯曲试验与线缆拔出试验，如Micro-B一样，Type-C也必须进行4轴向测试。 2. 电气测试：在低阶额定电阻（LLCR）的测试上也有改变，初始值从原本的30mΩ 变 成40mΩ。除此之外，Type-C必 须进电流温升测试，在Vbus端子给予5A的电流，且在Vconn端子 电气 测试 ElectricalTest 机械测试MechanicalTest 环境测试 Environmental Test
測試數量
成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品
測試條件
插入力5～20N，拔出力8～20N，12.5mm/分钟（寿命测试200次/小时),10000次 将CABLE缠绕在一个3.7倍线材直径的钢棒上100次，外观无损伤. 電壓:DC500V,持續120S,CONN無電火花,損壞等不良.端子与铁壳之间的 阻抗大于100MΩ. 电气测试：在低阶额定电阻（LLCR）的测试上也有改变，初始值从原本的30mΩ变成40mΩ。除此之 外，Type-C必须进电流温升测试，在Vbus端子给予5A的电流，且在Vconn端子给予1.25A的电流，温度 的变化量不能超过30oC。 夾具:R25.4,荷重:0.5kg,彎折角度:±90°,彎折速度:30次/min,標準次數:100,試驗中無１μs以下的瞬間斷線. 1.插拔寿命测试前:公母匹配,加載電壓:20mV;加載電流:100mA;端子接觸阻抗值:40mΩ(Max.) 2.插拔寿命测试后:公母匹配,加載電壓:20mV;加載電流:100mA;端子接觸阻抗值:50mΩ(Max.) 夹紧一端插头外模，吊重40N，一分钟.CABLE无损坏电气测试OK 24H 8N垂直90度10S 四个方向各一次. EMI及RFI 10次-55°C-+85°C高低温循环，一小时为一次循环.实验后確認產品無破損,裂開等現象;並測試產品端子 接触阻抗小于30mΩ，铁壳阻抗小于50mΩ. 实际抓盘测试 实际抓盘测试
数据线检验标准
数据线质量验收标准1.目的:本章定义了数据线外观、电性能一般性检验方法和接收标准以及可靠性试验标准，用于统一和规范数据线的质量验收。
2.适用范围:适用于数据线的入厂检验、部品认定、不良品判定等。
3.抽样标准3.1.缺陷定义致命缺陷CR：（Ac=0 Re=1）：会导致用户受到伤害或可能受到伤害。
严重缺陷MA：1.会导致产品功能丧失或功能不稳定；2、会导致产品功能与规格不符；3、外观不良目视明显可见。
轻微缺陷MI：1、缺陷不影响产品的功能及特性；2、外观不良不明显；3、缺陷能轻易修正。
3.2.物料认证新规格的物料在启动量产前应完成物料认定。
认定所需样品由供应商提供，检验项目及数量参照本章第9 条要求。
无条件试验的项目和OEM 产品，由供应商提供试验报告。
3.3.逐批检验参照GB2828.1-2003，检查水平IL 见本章第7 条，合格质量水平要求如下重缺陷：AQL 0.4 轻缺陷：AQL 1.0检验项目、要求、测试方法参照本章第7 条要求。
3.4.周期试验量产后的物料每季度执行一次周期试验，试验所需样品从库存物料中随机抽取，检验项目及数量参照本章第9 条要求。
试验室无条件试验的项目和OEM 产品，由供应商提供试验报告。
4.检验工具与环境1）光源：D65，符合ISO10526：1999（E）标准要求2）照度：垂直照度1000±200Lux3）检视角：检视面与光源光线成45±15°，眼睛视线与检视面成90±15°。
4）检验工具：目检：人眼与被测物距离35±5cm，垂直于被测面。
镜检：使用20-50 倍可调显微镜。
卡尺：数显，分辨率0.01mm。
5）检验时间：整个物料外观检验时间不超过10s。
6）视力要求：视力水平或矫正后的视力不低于1.2，无色盲、散光。
7）环境温度：20±5℃8）环境湿度：45%-75%RH5.定义A 级面：插头注塑面、数据线。
TYPEC数据线规格书
关键词：TYPE C数据线摘要：本文介绍了数据线的规格，性能及测试规范。
缩略语：1范围标准适用于TYPE A TO C数据线需求规格书，未尽规格描述以TYPE C协会规范V1.1 为准。
3.1数据线应能在下列条件下正常工作：3.1.1 工作环境温度：-20 C〜+55C；（仅作单体验证目的，与整机匹配时以整机试验环境为准）；3.1.2 相对湿度：5%〜95%3.1.3 大气压力：86 kPa 〜106kPa;3.1.4 数据线的存储温度：-40。
〜+85C；4 数据线主要参数4.1数据线连线规格详细尺寸以及工艺要求以3D图档为准1、type C金属插头，要求必须是整体拉伸成型，不能是折弯成型，不接受接缝；2、金属插头部分，要求做不锈钢原色，表面喷砂处理：50u” ~150u” MATTNICKELPLATING OVER ALL3、保证至少3A通流能力整条线缆产品详细规格（BOM青单,包括端子图纸2D &可拆解版本的3D）要有确认才能认可（认证时必须提供以上文件）。
4.2线材主体信息：4.2.1外观5V/3A A plug TO C plug, cover 式，白色半雾面,素材细咬花处理，MT110064.2.2主体结构绝缘材质NON-PV，C 须满足5.2 章节测试性能要求4.2.3 关键尺寸4.2.3.1 USB2.0 B plug参考协会规范4.2.3.2 TYPE C plug1. 红圈标示尺寸为重点尺寸，其余尺寸依据协会规范要求2. 各组件BOM LIST原材料信息需明确到具体牌号3. 应满足TYPE C 2.0 规格4.2.3.3 镀层厚度测试区域规定关于镀层测试区域和方法：TYPE C/A：TYPE C/A 产生接触的关键区域为PIN 针头部触点，因此镀层工艺为考虑成本一般只覆盖PIN 针触点位置，其他区域为flash Au, 所以镀层的量测范围定义在PIN 针触点弧顶的最高处1. Pin A5 (CC) of the USB Type-C plug shall be conn ected to VBUS through a resistor Rp. See Section 4.5.322 and Table 4-13 forthe functional descripti on and value of Rp.2. Con tacts B6 and B7 should not be prese nt in the USBType-C plug.3. All VBUSpins shall be connected together within the USBType-C plug. Bypass capacitors are not required for the VBUSpins at this cable.4. All Ground retur n pins shall be conn ected together withi n theUSB Type-C plug.5. All USBType-C plug pins that are not listed in this table shall be ope n (not conn ected).技术要求5.1 线材外观要求5.1.15.2 线材性能要求Test con diti onTemperature : 15°C to 35 °CAir pressure : 86 to106 kPaUSB数据线的安全性能应能满足CCEE规定要求。
充电线及接口检验标准
充电线及接口检验标准引言随着电动汽车和便携式设备的普及，充电口成为了重要的接口。
为了确保充电口的质量和安全性能，需要进行测试和评估。
本文将介绍充电口的测试方法和相关标准，以帮助确保充电口的可靠性和兼容性。
一、充电口测试方法1.外观检查-检查充电口外观是否完好，是否有损坏或变形。
-检查连接部分的金属触点是否干净、无腐蚀，并且能够正常伸缩。
2.机械性能测试-插拔力测试：使用标准插头对充电口进行多次插拔操作，测试插拔力是否符合要求。
-耐久性测试：通过模拟实际使用情况，对充电口进行多次插拔操作，测试其耐久性能。
3.电气性能测试-电阻测试：使用万用表测量充电口的接触电阻，判断其导电性能是否良好。
-绝缘电阻测试：使用绝缘电阻测试仪测量充电口的绝缘电阻，判断其是否符合安全标准。
-高压测试：施加一定的电压在充电口上进行高压测试，以检测其绝缘性能和耐电压能力。
4.兼容性测试-根据相关标准和规范，使用不同品牌和型号的充电器对充电口进行测试，验证其兼容性。
-测试充电器插入和拔出时的稳定性和连接可靠性。
二、充电口测试标准1.国际标准-IEC62196:电动汽车充电接口标准，定义了不同类型的充电接口和相关要求。
-ISO/IEC15118:车辆与基础设施之间的通信协议标准，用于电动汽车与充电桩之间的通信。
2.行业标准-GB/T20234.3:电动汽车充电基础设施第三部分，规定了充电接口的物理连接和电气特性等要求。
-GB/T18487.1:电动汽车充电基础设施第一部分，规定了充电接口的外观尺寸和连接方式等。
3.安全标准-UL2202:电动汽车充电系统的安全标准，规定了充电器、充电插头和充电线的安全性能要求。
-IEC61851-1:电动汽车充电设施的安全标准，包括充电接口、充电模式和通信协议等方面的要求。
三、测试设备和实验室1.测试设备-插拔力测试仪：用于测量插拔力的测试设备，可通过设置不同参数进行测试。
-绝缘电阻测试仪：用于测量绝缘电阻的测试设备，可以检测充电口的绝缘性能。
Type-c规格书
目录
1．目的
使本公司所有入库和出货的车充检验有统一的标准可依。
2．范围
适用于本公司所有入库和出货的成品检验。
一、产品外观检查及要求
A面B面C面
目测产品表面无脏污、毛刺、划痕、产品丝印标识，USBpin针歪斜或翘起等直观可视的范围
二、产品性能检查及要求
Type-c接口拔插Type-c数据传输供电
用5根不同的数据线，各反复拔插Type-c头5次，观察是否有易插难拔或难插难拔出的现象；将Type-c通过转接USB数据线插入充电头，查看移动设备是否可以正常充电；将Type-c通过转接USB数据线连接PC和移动设备，观察移动设备与PC传输数据是否正常。
充电线线品质检品质检验标准
充电线线品质检品质检验标准充电线品质检验通常按照国际和国家电子电器标准进行，其中包括了线材性能检测、电气性能检测、机械性能检测和环保性能检测等。
扩展一：线材性能检测
线材性能检测主要是检验线材的物理性能，如导线的截面面积、线材的绝缘厚度和线材的外径等。
这些性能对于充电线的使用寿命和安全性非常关键。
例如，导线的截面面积过小，会导致充电线在使用中过热，甚至可能引发火灾。
线材绝缘厚度不足，也可能导致电气短路，造成设备损坏或人身伤害。
扩展二：电气性能检测
电气性能检测主要是检验充电线的电气性能，如导电性、抗电压性、电磁兼容性等。
导电性主要检测导线的电阻值是否在规定范围内，如果电阻过大，会降低充电效率，影响设备的充电时间。
抗电压性是检测充电线是否能够承受一定的电压，如果抗电压性能差，充电线在遭受电压冲击时，可能会导致短路或损坏。
电磁兼容性是检测充电线是否会对其他设备产生电磁干扰，如果电磁兼容性差，可能会影响到其他设备的正常工作。
扩展三：机械性能和环保性能检测
机械性能检测主要是检测充电线的弯曲、抗拉、抗冲击等性能，
这些性能对于充电线的耐用性和安全性非常关键。
环保性能检测主要是检测线材是否含有重金属等有害物质，例如铅、镉、汞等，这些有害物质对人体和环境都有很大的危害。
总的来说，充电线的品质检验是一项复杂的工作，需要从多个方面进行检测，以确保其安全、可靠和环保。
同时，这也需要相关的检测设备和专业的检测人员，以确保检测的准确性和公正性。
type c测试标准
type c测试标准Type C接口是一种通用的USB连接标准，可广泛应用于电脑、手机、平板等设备中。
为了确保设备的互操作性和性能，有必要制定相应的测试标准。
本文将介绍Type C测试标准的内容，包括物理连接测试、电气性能测试以及功能性测试。
一、物理连接测试物理连接测试是验证Type C接口与设备间连接的可靠性和稳定性。
其测试项目包括插拔次数测试、插头保持力测试、插头维持力测试等。
1. 插拔次数测试该测试项目用于模拟实际使用中的插拔次数，以验证Type C接口的耐久性。
测试时需将Type C接口插头与插座进行多次插拔操作，并检测插头与插座的连接是否正常，插拔力是否适中。
2. 插头保持力测试插头保持力测试用于评估Type C接口的插头在插入设备后的保持力。
测试时需插入插头，然后用一定的力度尝试拔出，检测插头的保持力是否满足要求。
3. 插头维持力测试插头维持力测试主要测试插头在设备中的固定性。
将插头插入设备中，通过施加力度来检测插头是否牢固，无松动现象。
二、电气性能测试电气性能测试用于验证Type C接口传输数据时的稳定性和可靠性。
主要包括电流传输测试、电压传输测试、功率传输测试等。
1. 电流传输测试该测试项目用于测试Type C接口在传输数据时的电流稳定性。
测试时需通过Type C接口传输一定电流的信号，并检测电流的稳定性和准确性。
2. 电压传输测试电压传输测试用于验证Type C接口在传输数据时的电压稳定性。
测试时需通过Type C接口传输不同电压的信号，并检测电压的稳定性和准确性。
3. 功率传输测试功率传输测试主要测试Type C接口在传输数据时的功率传输能力。
测试时需通过Type C接口传输一定功率的信号，并检测功率的传输稳定性和准确性。
三、功能性测试功能性测试用于验证Type C接口的各项功能是否正常。
主要包括数据传输测试、充电功能测试、视频传输测试等。
1. 数据传输测试数据传输测试用于验证Type C接口在传输数据时的稳定性和传输速率。
