刮板输送机机头段设计讲解

合集下载

采区输送机第一节:刮板输送机

采区输送机第一节:刮板输送机
种类:中部槽(也称标准溜槽)、调节槽、连接槽(或过渡槽)
结构:
工作面刮板输送机溜槽靠采空区侧安装挡煤板,以提高装载力;
靠煤壁侧安装铲煤板,以清扫机道,便于输送机推向煤壁。挡煤 板和铲煤板属于附件。
机械工程系 ——工程机械教研室
溜槽
中部槽
中部槽是刮板输送机的机身。如图4-8所示,由槽帮钢和中板焊接而成。上槽为装运物料的 承载槽,下槽有敞底式和封底式两种,供刮板链返程用。目前引进国外的成套设备中,除日 本、英国、原苏联的可弯曲刮板输送机有封底的外,其余都为开底的。开底溜槽,结构简单, 维修方便。缺点是遇到软底板时,机体因支撑面小,压强太大,易使槽帮下沉陷入底板,造 成回空链子不能正常运行。这种软底如用封底溜槽则可避免此缺陷,但封底溜槽对维修、处 理废链、断链比较困难,为解决这个问题,为此,可使用一种封底式中间带检修窗的溜槽。 中部槽的形式有中单链型、边双链型、中双链型 三种。除用于轻型刮板输送机的中单链采用冷压 槽帮钢外,其他都用热轧槽帮钢。图4-9所示为定 型标准槽帮钢断面形状,其中D型为中单链型刮 板输送机使用;E型为中单链和中双链型刮板输 送机使用,边双链型也可使用;M型为边双链型 使用。 E型与M型相比不仅中板宽度减小增大了 刚度,同时也便于焊接,刮板链条也不磨焊缝。
图4-4为整体的连接筒与链轮 焊接成一体。连接筒两端的 内花键,分别与减速器输出 轴和盲轴连接。这种结构拆 装维修方便。
机械工程系 ——工程机械教研室
机头部 组成 减速器
我国目前生产的刮板输送机减速器多为平行布臵式、三级传动的圆锥圆柱 齿轮减速器。其适用条件为:齿轮圆周速度不大于18m/s;安装角度为 0°~25 °,高速轴的转速不小于1500r/min,减速器工作的环境温度为20℃~+35℃适用于正、反两向运转。 为适应不同的需要,三级传动的圆锥圆柱齿轮减速器有三种装配型式。Ⅰ型减 速器的第二轴端装紧链装臵,第四轴(或第一轴)装断销过载保护装臵;Ⅱ型减 速器的第二轴端装紧链装臵,利用液力耦合器实现过载保护;Ⅲ型减速器的第 一轴装紧链装臵,利用液力耦合器实现过载保护。采用双速电动机时,不能用 液力偶合器,因液力偶合器不能在低速下工作。用双速电机驱动,应采用适当 的机械或电气过期保护装臵。

毕业设计(论文)矿用边双链刮板输送机的机械结构设计

毕业设计(论文)矿用边双链刮板输送机的机械结构设计

届华北科技学院专科毕业设计(论文)设计(论文)题目:矿用边双链刮板输送机的机械结构设计专题题目:姓名:学号:专业班级:院(部):机电工程学院指导教师:年月日目录摘要 (Ⅰ)Abstract (Ⅱ)1概述 (1)1.1 刮板输送机的简介 (1)1.2 刮板输送机分类 (2)1.3 选题研究的目的 (2)2 刮板输送机的工作原理及结构 (4)2.1 刮板输送机的工作原理 (4)2.2 刮板输送机的主要组成部分 (5)2.2.1 机头、机尾部 (5)2.2.2 溜槽及附件 (7)2.2.3 刮板链 (8)2.2.4 紧链装置 (10)2.2.5 液力偶合器的结构 (10)3 刮板输送机的设计 (12)3.1 刮板输送机的工作情况 (12)3.2 对刮板输送机的基本技术要求 (12)3.3 运输能力 (13)3.4 运行阻力的计算 (14)3.4.1 基本阻力 (14)3.4.2 附加阻力 (15)3.4.3总运行阻力 (17)3.5 电动机功率校核 (17)3.5.1 对于炮采和人工采煤 (17)3.5.2 对于机械化采煤 (17)3.5.3 电动机的选择及其性能特点 (18)3.6 刮板链的强度计算 (20)3.6.1 最小张力点张力的确定 (20)3.6.2 逐点张力计算法和张力图 (20)3.6.3 最小张力点的判定 (20)3.6.4 刮板链强度计算 (22)3.7紧链力计算 (23)4 传输系统的介绍与设计 (26)4.1 刮板输送机驱动链轮设计 (26)4.2 刮板输送机链轮轴的校核 (28)4.2.1 校核许用切应力 (28)4.2.2 校核许用弯曲应力 (29)4.3 刮板输送机减速器的设计 (32)4.3.1 总传动比的计算 (32)4.3.2 计算各轴的转速、功率及扭矩 (33)4.3.3 减速器的选择 (34)5 经济技术分析 (37)6 结论 (38)参考文献 (39)致谢 (41)矿用边双链刮板运输机的机械结构设计摘要刮板输送机是输送粉尘状、小颗粒及小块等散状物料的连续输送设备,可以水平、倾斜和垂直输送。

刮板输送机设计计算及选型讲解

刮板输送机设计计算及选型讲解

4.1刮板输送机输送能力的计算4.1.1工作面刮板输送机的输送生产能力计算刮板输送机输送能力Q 按下式计算:Q =3600Av ρ (4-1)式中 Q ——刮板输送机输送量(t/h ); A ——溜槽上物料装载断面(m 2); v ——刮板链条速度(m/s ); ρ——物料堆积密度(t/m 3)。

4.1.2溜槽上物料断面积A 计算图4-1 溜槽中货载最大断面积溜槽上物料断面积A :4)(21211200321D h b b b C h b A A A A e π-⨯-++=-+= (4-2)式中 A 1、A 2——单侧挡板溜槽上物料断面各部分的面积(m 2);A 3——导向管断面面积(m 2); b ——溜槽宽度(m ); h 0——溜槽槽口高度(m ); b 0——溜槽槽口宽度(m );h 1——刮板输送机工作时档煤净高(m ); α——物料的动堆积角,取α=20˚;m 3.020tan )085.02.073.0(tan )(121=︒⨯-+=⨯-+=αb b b hb 1——溜槽上框架宽度(m ); b 2——溜槽距挡板的距离(m ); D ——导向管直径(m );C e ——装载系数。

)(m 159.0 407.014.33.0)085.02.073.0(9.021087.056.022=⨯-⨯-+⨯⨯+⨯=AQ =3600×0.159×1.04×0.9=535(t/h)4.1.3刮板输送机上的物料断面面积的计算当给定工作面刮板输送机的生产能力,验算溜槽最大物料断面面积A':159.0119.09.004.136004003600=<=⨯⨯=='A v Q A e ρ(m 2)所设计的刮板输送机中部槽尺寸满足生产能力要求。

4.2刮板输送机水平弯曲段几何参数的计算工作面刮板输送机,随着采煤机的移动,需要整体逐段向煤壁推移,使工作面刮板输送机呈蛇形弯曲状态。

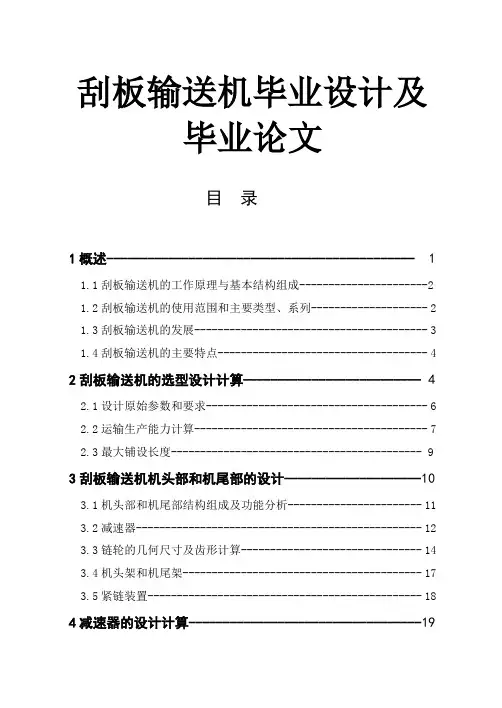

刮板输送机毕业设计及毕业论文

刮板输送机毕业设计及毕业论文

刮板输送机毕业设计及毕业论文目录1概述--------------------------------------------- 1 1.1刮板输送机的工作原理与基本结构组成----------------------2 1.2刮板输送机的使用范围和主要类型、系列-------------------- 2 1.3刮板输送机的发展---------------------------------------- 3 1.4刮板输送机的主要特点------------------------------------ 4 2刮板输送机的选型设计计算-------------------------- 4 2.1设计原始参数和要求-------------------------------------- 6 2.2运输生产能力计算---------------------------------------- 7 2.3最大铺设长度------------------------------------------- 9 3刮板输送机机头部和机尾部的设计--------------------10 3.1机头部和机尾部结构组成及功能分析----------------------- 11 3.2减速器------------------------------------------------- 12 3.3链轮的几何尺寸及齿形计算------------------------------- 14 3.4机头架和机尾架----------------------------------------- 17 3.5紧链装置----------------------------------------------- 18 4减速器的设计计算----------------------------------194•1 三级齿轮减速器的优化设计-------------------------------19 4•2机械传动装置的传动方案的设计--------------------------- 20 4•3计算传动装置的运动、动力参数----------------------------21 4•4锥齿轮的设计、校核--------------------------------------23 4•5斜齿轮的设计、校核--------------------------------------29 4•6轴的结构设计、校核--------------------------------------34 4•7减速器的箱体结构形式及尺寸----------------------------- 37 5刮板输送机机身部的设计计算------------------------39 5•1溜槽的结构及受力分析----------------------------------- 39 5.2溜槽联接结构的分析------------------------------------- 40 5.3圆环链的结构特点分析及强度校核------------------------- 41 6液力耦合器的选型设计----------------------------- 43 7 技术经济分析------------------------------------- 45 8刮板输送机的安装、运转--------------------------- 45 9刮板输送机的日常维护----------------------------- 47 参考文献------------------------------------------ 48 致谢-------------------------------------------49 附录-------------------------------------------501概述刮板输送机是一种用刮板链牵引,在槽内运输运输散料的输送机。

机械毕业设计1692中单链型刮板输送机设计

机械毕业设计1692中单链型刮板输送机设计

1 前言1 前言采掘下来的煤或其它有用矿物,只有运出矿井才有使用价值。

因此,运输是煤炭生产过程中非常重要的一部分。

刮板输送机是煤炭装运的第一个环节,因此,刮板输送机的输送能力在很大程度上决定了采煤工作面的生产能力和效率。

然而,井下运输在工作面和巷道中进行,巷道是根据煤层条件,按开采方法的需要,综合各种要求,在煤层或岩石中开凿出的。

因此,井下运输条件的特点是:在有限断面的巷道内运行;线路是水平和倾斜交错连接;运输的货载品多种多样;装载点常常变更,有的线路需经常延长或缩短;机械化采煤连续生产、小时生产率高;环境湿度大,有的工作地点有沼气或煤尘。

由此可见,作为为采煤工作面和采区巷道运煤的机械——刮板输送机在使用中,要承受拉、压、弯曲、冲击、摩擦和腐蚀等多种作用,必须要有足够的强度、刚度、耐磨和耐腐蚀性。

由于它的运输方式是物料和刮板链都在槽内滑行,运行阻力和磨损都很大。

但是,在采煤工作面运煤,目前还没有更好的机械可代替它。

只能从结构上、强度上和制造工艺上不断研究改进,使它更加完善、耐用。

由此可见,刮板输送机是煤炭等矿物运输中必不可少的运输机械。

然而,我国刮板输送机的技术水平只相当于80年代初期的国际水平,落后于国际先进水平10~15年,与国外相比,我国刮板输送机技术水平低,主要表现在:a. 装机功率小,输送能力低,运输距离短。

b. 我国工作面刮板输送机CST可控驱动装置、ACTS自动调链装和工况监测系统等均为空白。

c.耐久性差,可靠性低,事故率高,寿命短。

近几年综采技术的发展速度很快,刮板输送机必然随着综采技术的发展而继续发展,其发展趋势是:a. 向大型化发展。

b. 向高耐久性,高可靠性方向发展。

c. 向智能化自动化方向发展。

采用CST可控驱动装置和ACTS自动调链装置及工况监测系统等,增设自动紧链和工况监测显示,传输及报警系统,为双高工作面进一步扩大发展创造条件。

d. 向标准化、规范化方向发展。

输送机另部件普遍标准化,规范化,保证设计、加工质量和水平。

埋刮板输送机毕业设计

埋刮板输送机毕业设计

摘要刮板输送机是用刮板链牵引,在槽内运输散料的输送机,是在一定的线路上连续输送物料的物料搬运机械。

刮板输送机是饲料加工厂使用量最大、消耗量最多的重要设备,是饲料装运的第一个环节,很大程度上决定了刮料工作面的的生产能力和效率,由于我国的刮板输送机技术水平与国际水平相差太大,因此研究制造自己的高产高效输送机迫在眉睫。

本次设计了中单链刮板输送机,先对其进行了总体结构设计。

其中包括机头部、中间槽、机尾部三部分。

机头部由机头架、电动机、减速器及链轮等件组成。

中部由过渡槽、中部槽、链条、链轮和刮板等件组成。

机尾部是供刮板链返回的装置。

此次设计的中单链刮板输送机结构简单,弯曲性能好,链条受力均匀,溜槽磨损小。

关键词:埋刮板式输送机,联轴器,链轮,链条,刮板AbstractScraper conveyor is to use scraper chain traction, in groove in the conveyor, transport bulk material in certain lines is continuous on the materials to be conveyed materials handling machinery. Scraper conveyor is biggest, use feed mills, the most important equipment consumption is the first link feed shipment, largely determines the wind production capacity of feeding and efficiency, because our country scraper conveyor technology level and international levels are far too big, so the study of creating high yield and high efficiency conveyor is imminent. The design of scraper coveyor, chain-free first to its general structure design. Including the helicopter department, intermediate trough, the tail of three parts. By helicopter department helicopter frame, motor and reducer and sprocket composed as pieces. By tanks, central central trough, chain and sprocket wheel and scraper etc of thing. The tail department for scraper chain is the return of the device. In the design of scraper coveyor liquid.thus the simple structure, bending performance is good, chain dint even, chute wear small.Keywords:buried scrape board type conveyor, coupling, sprockets, chain, scraper目录第一章绪论1.1前言 (1)1.2AHKA-100埋刮板式输送机工作原理和特点 (2)1.2.1适用范围和特点 (2)1.2.2主要结构 (2)1.2.3工作原理 (3)1.3题的设计目的和主要内容 (4)1.4论证及要完成任务 (4)第二章刮板式输送机的整体设计计算2.板式输送机的整体设计计算 (6)2.1运输阻力 (6)2.2运行阻力 (7)2.2.1直线段运行阻力 (7)2.2.2绕经曲线的阻力 (9)2.2.3牵引链的动负荷 (12)2.2.4总运行阻力 (14)2.3电动机功率及选择 (14)2.4圆环链的计算 (15)2.5刮板链的安全系数 (15)第三章机头部和机尾部的设计3.机头部和机尾部的设计 (16)3.1机头部 (16)3.1.1机头架 (16)3.1.2减速器 (16)3.1.3盲轴 (17)3.1.4电动机与减速器的链接 (17)3.1.5行程开关 (18)3.2机尾部 (18)3.3中部槽及附属部件 (18)3.4紧链装置 (19)第四章传动部件及其零件的设计4.传动部件及其零件的设计 (20)4.1圆环链链环的结构和规格 (20)4.2圆环链链接的结构形式 (20)4.3圆环链链接的几何计算 (23)4.3.1圆环链链接的齿形参数 (23)4.3.2圆环链链接的齿形设计 (24)4.4链轮连接 (27)4.5圆环链和链轮的啮合特性 (28)4.5.1圆环链和链轮的啮合分析 (28)4.5.2圆环链和链轮的出点啮合特性 (29)4.5.3实现入点啮合的设计要求 (30)4.6圆环链链轮的技术条件 (31)4.6.1圆环链链轮的材料和热处理 (31)4.6.2圆环链链轮的工艺技术要求 (31)4.7圆环链链轮的几何计算 (32)4.8刮板 (35)4.8.1结构形式的确定 (35)4.8.2外形尺寸的确定 (35)4.9刮板的间距 (36)4.10刮板与链条的连接 (36)4.11刮板箱尺寸 (36)4.12回转导轨尺寸 (36)第五章埋刮板式输送机的安装,运行和维护5.1安装 (37)5.2运行 (38)5.3维护 (38)小结 (41)致谢 (43)参考文献 (44)附录A译文 (45)附录B原文 (47)附录表B1 (51)第一章绪论1.1前言输送机是在一定的线路上连续输送物料的物料搬运机械,又称连续输送机。

刮板、带式输送机铺设标准

刮板、带式输送机铺设标准

第一章井下刮板输送机安装铺设标准1、刮板输送机机头、机尾固定,打压柱的数量每处不得少于两根,且禁止打在减速器和电动机上,压柱直径不小于150mm,否则严禁运行(150T及以上刮板输送机不受此限)。

2、必须对机头、机尾外露的转动部分,加装防护罩或防护栏。

3、两台刮板输送机搭接运输时,同向搭接长度不小于500mm,机头最低点与机尾最高点的间距不小于300mm,刮板输送机与胶带输送机搭接时,搭接长度和机头、机尾高度差不小于500mm,两台输送机垂直搭接,浇煤必须浇到下部输送机的中心。

第二章井下普通胶带输送机安装铺设标准第一节机巷硐室1、胶带输送机安装后,运输巷(包括管、线、电缆)和胶带运输机最突出部分之间的距离,行人侧不小于700mm,另一侧不小于300mm,高度不低于700mm。

个别地方确有难度,非行人侧最小不少于200mm,否则运行前必须扩修。

2、机头段40m巷道,要求尽量保证水平,确实有困难时,坡度要一致,且不超过6°。

特殊情况,机头15m必须符合以上要求,贮带仓的30m可以加大坡度,但坡度必须一致。

3、机头前后20m采用不燃性材料支护。

4、下凹段胶带在空载时漂带高度以不磨巷道附属物为限,否则必须安装压带装置。

5、受煤点的缓冲装置(包括缓冲托辊、缓冲滑槽等)必须齐全、完好,挡煤板要正规设计、正规加工。

6、在胶带机头、机尾设有防止人员与驱动滚筒和导向滚筒相接触的防护栏,机头、机尾处必须打设不少于两根的点柱,点柱直径不少于150mm,点柱不得打在减速机或电机上。

7、倾斜井巷中使用的胶带输送机,上运时,必须同时装设防逆转装置和制动装置;下运时,必须装设可靠的制动装置。

8、胶带输送机必须装设防打滑、跑偏、堆煤、撕裂等保护装置,同时应当装设温度、烟雾监测装置和自动洒水装置。

9、工作面下付巷及永久使用带式输送机铺设时,安设沿线急停闭锁装置。

10、倾斜井巷中铺设:上运时,必须装设防逆转装置和制动装置;下运时,应当装设软制动装置且必须装设防超速保护装置。

浅析刮板输送机的设计

浅析刮板输送机的设计

1 按 牵 引链 结 构 分 : 式 套 筒 链 、 拆 模 锻 链 、 接 圆环 链 。 . 5 片 可 焊
2 组成 结构 以及 主 要 构 件
使 用 要 求 的最 大 输 送量 , /: m3 h
42 链 速 的 选择 .
刮 板 输 送 机 链 速 选 择 原 则 为 : 般 物 料 选 02 s 粮 食 类 可 选 一 . m/ , 的 , 由机 头 、 间部 和 机 尾 部 等 三 个 部 分 组 成 。 它 中 此外 , 有 供 推 移 输 03 m/, 还 .2 s 耐磨 型选 00 m/ , . 5 s 当物 料 容 重 大 , 料 状 粉 状 物 料 含 水 率 细 送 机 用 的液 压 千 斤顶 装 置 和 紧 链 时 用 的 紧链 器 等 附属 部 件 。 机头 部 高 易粘 结 时 , 易浮 链 , 型 时型 号 可 适 当 放 大 , 机 不 宜过 长 。 容 选 单 为可 由机头架、 电动 机 、 力 耦 合 器 、 速 器 及 链 轮 等 件 组 成 。 液 减 中部 由过 渡 靠运 行 , 在 料仓 下 用 闸 门或 给 料机 控制 均 匀加 料 , 仓 卸 料 溜 角 一 应 料 槽、 中部 槽 、 条和 刮 板 等 件 组 成 。 尾 部 是 供 刮 板 链 返 回 的 装 置。 链 机 重 般 为 5 5~6 。 。 O 型 刮板 输送 机 的机 尾 与机 头 一 样 , 也设 有 动 力 传 动 装 置 , 安 设 的 位 从
QO — 计 算输 送 量 , / : — m3 h
B — 机槽宽度, : — m H —承载机槽高度 , ; — m v — 刮 板 链 条 的速 度 , s — m/ :
13 按 刮 板 链 的 数 目和 布 置 方式 分 : 单 链 、 双 链 、 双 链 、 . 中 边 中 三
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

摘要本次毕业设计是关于TGSS-50型水平刮板输送机---机头段设计。

首先对刮板输送机作了简单的概述;接着分析了刮板输送机的选型原则及计算方法;然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计;接着对所选择的输送机各主要零部件进行了校核。

普通型刮板输送机由六个主要部件组成:传动装置,机尾或导回装置,中部机架,拉紧装置以及刮板。

最后简单的说明了输送机的安装与维护。

目前,刮板输送机正朝着长距离,高速度,低摩擦的方向发展,气垫式胶带输在刮板输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造刮板输送机过程中存在着很多不足。

本次刮板输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。

关键词:刮板输送机 ;传动装置 ;导回装置目录1 前言 (1)2 水平刮板输送机工作原理和特点 (3)2.1 使用范围和特点 (3)2.2 主要结构 (3)2.3 工作原理 (4)3 设计计算 (5)3.1 已知工艺参数 (5)3.2 计算内容 (5)4 传动设计 (9)4.1 减速机选型 (9)4.2 联轴器选择 (9)4.3 齿轮计算 (10)5 安装 (14)6 试车 (15)7 操作 (16)8 维修保养 (17)9 常见故障及排除 (18)结论 (19)参考文献 (20)致谢 (21)1 绪论输送机是在一定的线路上连续输送物料的物料搬运机械,又称连续输送机。

输送机可进行水平、倾斜和垂直输送,也可组成空间输送线路,输送线路一般是固定的。

输送机输送能力大,运距长,还可在输送过程中同时完成若干工艺操作,所以应用十分广泛。

输送机的发展历程:中国古代的高转筒车和提水的翻车,是现代斗式提升机和刮板输送机的雏形;17世纪中,开始应用架空索道输送散状物料;19世纪中叶,各种现代结构的输送机相继出现。

1868年,在英国出现了带式输送机;1887年,在美国出现了螺旋输送机;1905年,在瑞士出现了钢带式输送机;1906年,在英国和德国出现了惯性输送机。

此后,输送机受到机械制造、电机、化工和冶金工业技术进步的影响,不断完善,逐步由完成车间内部的输送,发展到完成在企业内部、企业之间甚至城市之间的物料搬运,成为物料搬运系统机械化和自动化不可缺少的组成部分。

未来输送机的将向着多功能化、大型化发展、物料自动分拣、降低能量消耗、减少污染等方面发展。

扩大输送机的使用范围,是指发展能在高温、低温条件下有腐蚀性、放射性、易燃性物质的环境中工作的,以及能输送炽热、易爆、易结团、粘性物料的输送机。

而水平输送机就是将物料的输送、刮板、冷却等工艺过程合理结合。

它可在输送物料的过程中同时进行物料的干燥和冷却,主要用于大豆生坯、膨化料、预榨饼的输送,也可用于浸出粕的输送干燥、输送冷却。

水平输送机结构合理,节省了设备投资及车间面积,避免了豆胚在较长的输送距离中,因豆胚的温度降低、形成表面水分而对浸出产生的不利影响。

而且采用热空气直接对流干燥,对料胚加热均匀,干燥速率较高。

输送干燥过程中物料的翻动少,料层运行平稳,粉末度小。

它主要由密闭的机壳、机壳内的水平筛板或栅板、刮板链条、链轮、传动机构、张紧装置、空气加热器、离心通风机等部分组成。

豆坯通过分料装置均匀地落在水平输送机的水平筛板上,在刮板链条的拖动下向前移动,同时风机鼓入的热风穿过筛板和料层,将料层加热并进行干燥,干燥后的料胚在筛板末端缺口处排出机外,而载湿空气从机壳上部的出气口排出。

水平输送机在输送物料的同时进行物料的干燥,可以省去一条输送刮板。

主要用于大豆生坯、膨化料、预榨饼的输送、去水干燥,浸出粕的冷却干燥或其它油料加工中的加热输送过程。

适用于大、中、小不同规模的浸出油厂。

在TGSS-50型水平刮板输送机改进设计的时候,我采用的绘图软件AutoCAD。

AutoCAD是由美国Autodesk公司于二十世纪八十年代初为计算机应用CAD技术而开发的绘图程序软件包,它易于使用、适应性强、易于二次开发,经过不断的完善,现已经成为国际上广为流行的绘图工具。

AutoCAD可以绘制任意二维和三维图形,并且同传统的手工绘图相比,用AutoCAD绘图速度更快、精度更高、而且便于个性,它已经在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用,并取得了丰硕的成果和巨大的经济效益。

而AutoCAD2004版本以它能在windows平台下更方便的更快捷的进行绘图和设计工作,以它更高质量和更高速度的超强图形功能、三维功能、internet 功能,而为广大用户所喜爱并广泛流行。

AutoCAD不仅具有良好的用户界面,通过交互菜单或命令行方式便可以进行各种操作;而且具有减小绘图量、缩短设计周期、易于建立和使用标准图库及改善绘图质量、提高设计及管理水平等一系列优点,并且能根据用户的指令迅速而准确地绘制出所需要的图形,具有易于校正错误以及大量修改图形而无需重新绘制的特点,而且能输出清晰、准确的图纸,是手工绘制根本无法比拟的一种高效绘图工具。

它的多文档设计环境,让非计算机专业人员也能很快地学会使用。

在不断实践的过程中更好地掌握它的各种应用和开发技巧,从而不断提高工作效率。

随着CAD基础理论和应用技术的不断发展,对CAD系统的功能要求也越来越高。

设计人员不再仅仅满足于借助CAD系统来达到“甩图板”的目的,而是希望它能本质上减轻大量简单繁琐的工作,使他们能集中精力于那些富有创造性的高层次思维活动中。

以二维形式表达的工程图是工程技术人员反映其设计思想的语言,还包含着一些行业约定和简化,通过选择最合理的投影面、剖切位置、剖切方式来表达零件的几何和加工信息,具有简单、完整、准确等特点,这种以投影原理为基础的工程图能够表达的零件的复杂性几乎是无限的,人类近200年的使用充分证明了工程图表征零件的合理性。

由于二维CAD能很好的满足我的毕业设计绘图软件需求,因此我选择了二维CAD。

本毕业设计课题为水平干燥输送机设计,借助AutoCAD软件,先设计绘制图形,然后编制设计和制造工艺,通过车、铣床进行加工,从而实现零件的设计、制造一体化的图纸设计和图纸制造,具有相当大的实用价值和发展空间。

通过本次毕业设计,希望用AutoCAD软件把设计和制造为一体,并解决从设计到制造成型的一系列实际问题。

本课题拟通过设计一个型号的水平输送刮板机,完成机头段的设计和计算;学习如何综合应用本专业的知识进行资料的查阅、方案的拟定和设备的具体设计,熟悉机械图样的绘制方法,熟练掌握计算机绘图的技能。

通过此次设计,提高分析问题、解决问题的能力,培养认真、踏实、严谨的工作作风。

主要的设计内容:设计TGSS-50型水平刮板输送机,设计产量220~300(t/h)(处理原料为破碎大豆),完成整体结构、传动装置、筒体部装、底座装置等零部件的设计、绘图,所有的图纸均采用计算机绘图。

2 TGSS-50型水平刮板输送机工作原理和特点2.1 使用范围和特点TGSS系列水平刮板输送机分为普通性、密封型和特殊型三类。

主要适用于粮油加工厂仓库、码头、轻工、酿造等行业输送各种原料、料坯等小颗粒状或粉状物料。

不宜输送容量大于1t/m3的物料以及高温、高湿、腐蚀性物料或块状物料。

TGSS-50型水平刮板输送机是与胶带输送机、斗式提升机一样,刮板输送机也是一种具有挠性牵引构件的连续输送机械,可用于水平、倾斜和垂直方向输送散体物料,常用于粮油、饲料加工厂原粮、半成品及成品的输送,特别适用于油脂加工厂生产工艺中油料的输送和粮食仓库原粮的输送。

密封型水平刮板可用于浸出油厂输送含有易挥发、易渗溶剂的物料及其它易燃易爆的物料。

特殊型有双层刮板、油刮板、通风刮板等。

较之水平刮板机其它设备,它的显著特点是:1.该设备常用于水平输送颗粒和粉状物料,亦能在150角范围内作倾斜输送。

因此,在单点进出料基础上,也可多点进料,多点出料,对输送有毒、易爆、高温和易飞扬的物料,改善工人操作条件和减少环境污染等方面有突出的特点。

2.该机具有整机寿命高、运行平稳、结构尺寸小、输送量大、能耗低、物料破损率低等特点3.结构简单,密封性好,进卸料装置简单,可多点进卸料,布置形式灵活,可同时多方向完成物料的输送。

4.导轨采用高密度耐磨塑料板或锰板,在机壳的侧面和底面均镶有耐磨性良好的锰材钢板,大大延长了使用寿命(选用)。

5.头、尾机壳及中间机壳均采用组装式结构,装、拆、检修、维护和更换衬板等简单易行。

6.链条采用焊接弯板链,模锻链,套筒滚子链等,性能可靠,强度高,拉力大,寿命长。

2.2 主要结构图2-1图2-2结构原理图本机主要由传动装置、机头、中间段、进(出)料段、机尾、刮板链条等部分组成。

该机机壳采用组装式,根据现场输送距离的长短,可以方便的进行调整,并便于运输和安装。

2.3 工作原理进入机槽的物料受到刮板链条在运动方向的压力和自身重量的作用,在物料间产生内磨擦力,这种磨擦力保证了物料层之间的稳定状态,并能克服物料在机槽内移动而产生的外磨擦阻力,使物料形成随刮板链条一起运动的连续的整体的物料流而被输送。

头尾链轮即为驱动轮和张紧轮,链条作为牵引构件被环绕支承于头尾链轮和机槽内,安装于链条上的刮板为输送物料构件,物料在封闭形机槽内通过连续运转的刮板链条实现输送。

与前面二种输送机相同,刮板输送机的驱动装置安装于头部驱动轮端,张紧装置设置于尾部张紧轮端,通常采用滑块螺杆式张紧装置,其进料口开设于尾部机槽上部,卸料口开设于头部机槽下部。

注意,胶带输送机和斗提机的牵引构件是通过摩擦实现驱动,而刮板输送机的链条是通过齿啮合实现驱动。

刮板输送机工作时,无论是水平还是垂直输送,当物料从进料口进人封闭的机槽后,在刮板推力、物料自身重力等外力作用下,散体物料形成足够的内摩擦,该内摩擦力足以克服物料输送时所受的机槽对其的外摩擦力及垂直输送时物料的重力,这样物料就可形成一个相对稳定的整体,在刮板链条的作用下完整地向前输送。

刮板链条它是由刮板和链条连接于一体而形成的,其作用是承载、传递动力和输送物料。

机槽是刮板输送机的外壳,它起到密封和支承其他构件的作用,更重要的它还是物料犏送的内腔,必须有良好的耐磨性3 设计计算3.1 已知工艺参数TGSS-50型主要已知参数见表3-1。

3.2 计算内容4 传动设计5 安装1.安装前,应对各个零、部件进行检查、清点、分类、妥善保管,不得露天堆放,以免腐蚀损坏。

发现有零部件缺损、不符合要求,应清洗更换或维修。

2.刮板链条是关键部件,安装前应检查其关节转动是否灵活,否则,应及时修整,但不允许涂抹润滑油。

3.应仔细核对机壳和驱动装置基础平台的安装尺寸,如有问题应及时调整处理。

4.准备好必要的安装材料和工具。

5.由具有专业技术水平的钳工、起重工、电工和电焊工组成一支安装队伍。
