人教版九年级物理第十八章：电功率 单元检测(含解析)
人教版九年级物理第十八章：电功率单元检测一、单选题（本大题共10小题）1.下列数据中最接近生活实际的是（）A. 教室里一盏日光灯正常工作电流约为B. 家用节能灯的额定功率约为10WC. 家用电水壶正常工作时电阻大约D. 人体的安全电压不高于220V2.计算电流通过电风扇产生的热量，下面公式选用正确的是（）A. UItB.C. D. 前面三个都可以3.两盏灯分别标有“220V 40W”和“36V 40W”的字样，当两盏灯都正常发光时，关于两盏灯的亮暗，下面说法中正确的是（）A. “220V 40W”的亮B. “36V 40W”的亮C. 两盏灯一样亮D. 条件不足无法判定4.如图是养鸡场冬季用来调控光照和室温设备的原理电路图。
此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量。
电路图中R1、R2是电热丝。
R1：R2：R L=1：2：2，S1、S2可以同时断开或闭合，以实现白天和夜晚的用电要求。
开关S闭合时，下列说法不正确的是（）A. 、同时断开时,设备运行处于白天用电状态B. 、同时闭合时,设备运行处于夜晚用电状态C. 、同时断开时,在相同时间内和产生的热量之比为2：1D. 、同时闭合时,若电流表示数为6A,则的实际功率为880 W5.普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A. 用冷水煮饭,按下按钮后,只有是闭合的B. 用冷水煮饭,按下按钮后,和同时断开C. 用电饭锅烧冷水,不按下按钮,水也能被加热D. 用电饭锅烧冷水,按下按钮,水被烧开后,温度保持在之间6.将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（）A. 电烙铁产生的热量最多B. 电风扇产生的热量最多C. 电视机产生的热量最多D. 三个用电器产生的热量一样多7.有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示。
闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（）A. 4：5B. 5：4C. 2：3D. 1：38.现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：99.如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析不正确的是（）A. 甲、乙两次实验都应用了控制变量法B. 甲实验通电一段时间后,右侧容器内空气吸收的热量更多C. 乙实验是为了研究电流产生的热量与电阻的关系D. 乙实验通电一段时间后,右侧U形管中液面的高度差比左侧的小10.如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙，下列判断正确的是（）A. 电源电压为 4VB. 电路总功率的最大值为C. 电功率的最小值为D. 的最大阻值为二、填空题（本大题共5小题）11.有“3V0.75W”的L1灯泡和“3V1.5W”的L2灯泡，如图甲所示，闭合开关，L1灯泡和L2正常发光，则电路总电阻R=______Ω；如图乙所示，闭合开关，L1灯正常发光，则电源2的电压U=______V；此时L2消耗的实际功率P=______W（假设灯丝电阻不变）。
12.如图甲所示的电路中，电源电压保持不变。
闭合开关，将变阻器滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系图线如图乙所示，则电源电压为______V，滑片移至最左端时10s内电流通过R1产生的热量为______J。
13.图1中，灯泡L的额定电流为0.25A，其电流与电压关系如图2所示，滑动变阻器R的规格为“50Ω 1A“，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，调节R，当电压表的示数为1.5V时，L恰好正常发光，则L正常发光时的阻值为______Ω，电源电压为______V；为保证电路安全，R的调节范围为______，灯泡L 的最小电功率为______W。
14.电灯正常工作时会发热发光，这是电流做功使电能转化为内能和光能。
如果电灯在一段时间内消耗的电能为E1，电流做的功为W，转化的内能为E2，转化的光能为E3那么E1、E2和E3三者的等量关系是______。
15.定值电阻R和小灯泡L中的电流随其两端电压变化的关系如图甲所示，则定值电阻R的阻值为______Ω．如图乙所示的电路中，闭合开关S，电流表的示数为0.4A，此时小灯泡L消耗的电功率是______W。
三、计算题（本大题共2小题）16.如图所示的电路中，电源电压保持18V不变，定值电阻R1=6Ω，滑动变阻器R2上标有“50Ω 2A”字样。
闭合开关S，移动滑动变阻器滑片P到某位置时，电压表V1示数为6V，求：（1）通过电阻R1的电流；（2）电阻R1消耗的功率；（3）在电路能安全工作的情况下，滑动变阻器R2可调节的阻值范围。
（电压表V1和V2的量程均为0～15V）17.图甲为一款家庭手动调节温度的电暧气，额定电压为220V，其内部的电路简化图如图乙所示，R1、R2均为发热电阻。
当它接入家庭电路中，只闭合开关S1时，电暖气处于低温档，正常工作时其功率为440W；当关掉家中其他用电器只让该电暖气工作，只闭合开关S2，正常工作60s时，图丙所示电能表的转盘转了30r。
请你计算：（1）电暖气在低温档位工作时，通过它的电流；（2）中温档和高温档的功率。
答案和解析1.【答案】B【解析】解：A、教室里一盏日光灯正常工作电流约为0.18A，所以A不符合实际情况；B、家用节能灯的额定功率约为10W，所以B符合实际情况；C、家用电水壶正常工作时电阻大约50Ω，所以C不符合实际情况；D、人体的安全电压不高于36V，所以D不符合实际情况．故选B．不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．对生活中物体的数据进行估测，往往能考查同学们的综合能力，同学们在学习中要注意观察，多思考．2.【答案】C【解析】解：电功的计算公式：W=UIt是用来计算用电器消耗电能的；焦耳定律公式：Q=I2Rt是用来计算电流产生热量的；电动机是非纯电阻电路，工作时将电能转化为机械能和内能，计算产生热量只能用Q=I2Rt来计算。
用电器如果将电能只转化为内能，则Q=W=UIt=I2Rt=t是通用的。
故选：C。
电动机消耗的电能大部分转化为机械能，少部分转化为内能，由此分析解答。
本题考查了电功公式和焦耳定律的应用，要注意电动机是非纯电阻用电器消耗的电能和产生的热量不相等。
3.【答案】C【解析】解：由铭牌可知，两灯虽然额定电压不同，但额定功率相等，当灯正常发光时，其实际功率等于额定功率，所以实际功率相等，所以两灯一样亮。
故选：C。
当灯正常发光时，其实际功率等于额定功率，由铭牌知额定功率相等，所以实际功率相等，而灯的亮度取决于灯的实际功率，可知答案知道铭牌的含义和灯的亮度取决于灯的实际功率是本题的关键。
4.【答案】C【解析】解：（1）由电路图可知，S闭合，S1、S2断开时，R1和R2串联，灯泡L断路不发光，且电路中的电阻最大，由公式P=UI=可知，此时电路中的电功率最小，为保温状态，所以是白天，故A正确；因串联电路中各处的电流相等，且R1：R2=1：2，所以，由在相同时间内R1和R2产生的热量之比：===，故C错误；（2）由电路图可知，开关S、S1、S2同时闭合时，R2短路，R1和L并联，灯泡L发光，且电路中的电阻最小，由公式P=UI=可知，此时电路中的电功率最大，为加热状态，所以是晚上，故B正确；因并联电路中各支路两端的电压相等，且R1：R L=1：2，所以，通过R1和L的电流之比：===，即I L=I1，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′=I1+I L=I1+I1=I1=6A，解得：I1=4A，则R1的实际功率：P1=UI1=220V×4A=880W，故D正确。
故选：C。
（1）由电路图可知，S闭合，S1、S2断开时，R1和R2串联，灯泡L断路不发光，且电路中的电阻最大，根据P=UI=可知此时电路中的电功率最小，从而判断用电状态，根据串联电路的电流特点和Q=I2Rt求出在相同时间内R1和R2产生的热量之比；（2）由电路图可知，开关S、S1、S2同时闭合时，R2短路，R1和L并联，灯泡L发光，且电路中的电阻最小，根据P=UI=可知此时电路中的电功率最大，从而判断用电状态，根据并联电路的电压特点和欧姆定律求出通过R1和L的电流之比，根据并联电路的电流特点求出通过R1的电流，根据P=UI求出R1的实际功率。
本题考查了串并联电路的特点和欧姆定律、电功率公式以及焦耳定律的应用，分清电路的连接方式以及对于的状态是关键。
5.【答案】C【解析】【分析】本题取材于我们常见的电饭锅，考查有关电路的知识，可以激发同学们对物理的学习兴趣了，同时能了解更多的生活常识。
由题意可知，分析食物从加热到65℃再到85℃时的加热过程以及温度降到65℃后的保温过程即可得出电饭锅的工作原理。
【解答】由题意可知，温控开关S1与按钮开关S2是并联，如图所示：AB.用冷水煮饭，按下按钮S2，由于冷水温度低于65℃，开关S1受温度控制，当温度低于65℃时会自动闭合，所以两个开关都是闭合的，故AB错误．C.用电饭锅烧冷水，不按下按钮S2，由于冷水的温度低于65℃，开关S1受温度控制，当温度低于65℃时会自动闭合，水也会被加热，故C正确；D.用电饭锅烧冷水，按下按钮S2，水加热被烧开后，水的温度为100℃，温度达不到103℃，S2不能自动断开，水一直处于加热状态，水的温度会保持在100℃，故D错误．故选C。
6.【答案】A【解析】解：由于U=220V，则三种用电器的实际功率：P=P额=100W；因为W=Pt，所以三种用电器消耗的电能相同；电视机将一部分电能转化为光能，电风扇中的电动机将电能大部分转化机械能，电烙铁将电能全部转化为内能。
人教版初中物理九年级全一册第十八章《电功率》检测题(含答案)
给我一个支点，可以撬起整个地球。
——阿基米德《电功率》检测题一、单选题1．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是A．12V，2W B．9V，1.5W C．10V，2W D．10V，1.5W2．下列用电器中，利用电流热效应工作的是A．手提电脑 B．电烙铁 C．无线路由器 D．楼道感应灯3．甲、乙两个灯泡的铭牌分别是“220V 25W”和“220V 100W”，若两灯灯丝材料、长度相同，关于这两个灯泡的描述正确的是( )A．甲灯的灯丝粗，电阻大 B．甲灯的灯丝细，电阻大C．乙灯的灯丝细，电阻小 D．乙灯的灯丝粗，电阻大4．如果加在某定值电阻两端的电压从4V升高到8V，通过该电阻的电流变化了0.2A，则该电阻的电功率变化了（）A．1.6W B．2.4W C．3.4W D．4.0W5．本学期由于新冠肺炎疫情的原因，我市将学期结束时间推迟至7月18日。
学校考虑到7月份的高温天气对学习的影响，决定为全校40个教室每个教室装上2个立式空调。
采购方案甲打算购买的能效等级3级，能效比为3.0，额定输入功率为2000W的空调（能效比是指空调器在制冷运行时，制冷量与有效输入功率之比，能效等级越高，相同情况下越节能）。
而采购方案乙则打算购买能效等级1级，能效比为4.0的空调。
若教室内所需的制冷量相等，每个教室按照每天工作8小时计。
则这个学校如果按照乙方案实施，可以比甲方案每天节约多少电能。
（）A．32kW h⋅B．160kW h⋅C．320kW h⋅D．640kW h⋅6．下列几个家用电器中，工作时把电能全部转化为内能的是（）A．收音机B．电子手表C．电视机D．电饭煲7．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3．小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关．下列说法正确的是A．此实验在探究电热Q与电阻R是否有关B．通过R1的电流和通过R2的电流大小相等C．电阻R1两端的电压和R2两端的电压相等D．通电后，A管的液面将会比B管的液面高8．下列数据最符合实际的是A．一瓶标有“550ml”未开封的矿泉水，其中水的质量约为1kg B．温水的温度为40℃C．家用轿车发动机的最大功率0.1kW D．北京二环路全长约为2.8km9．把标有“220V 100W”和“220V 40W”字样的两个灯泡串联接在220V的电路中，下列说法中正确的是（）A．100W灯泡比40W灯泡亮B．40W灯泡两端的电压较高C．100W灯泡的实际功率大于它的额定功率D．40W灯泡的实际功率大于它的额定功率10．下列对生活中一些物理量的估测，不正确的是（）A．家用节能灯正常工作时，功率大约是20WB．家用电热水壶正常工作时的电流约为4AC．对人体安全的电压是36VD．空调正常工作1小时消耗的电能大约为63.610J11．根据你对生活中物理量的认识，下列数据中最接近生活实际的是（）A．人正常心跳一次的时间约2sB．中学生的课桌高约为1.5mC．一个中学生的质量约为5kgD．挂壁式空调的额定功率约1.2kW12．如图所示，电源电压不变，电阻R为定值电阻，下列说法正确的是（）①要使电路中消耗的总功率减小，给R并联一个较大阻值的电阻②要使电路中消耗的总功率稍稍增大一点，给R并联一个较大阻值的电阻③如果给R并联一个等值电阻，此电路在相同的时间内产生的热量为原来的二分之一④如果给R串联一个标有“6V 2W”的灯泡，灯泡恰好能正常发光。
人教版九年级物理第十八单元《电功率》综合检测题(含答案)
人教版九年级物理第十八单元《电功率》综合检测题（含答案）[测试范围:第十八章时间:40分钟分值:100分]一、选择题(每题3分,共33分)1.如图所示为几种常见的用电器,其中额定功率最接近800 W的用电器是 ()2.如图所示电路中,闭合开关,发现甲灯不发光,乙灯发光。
经检查,电路连接正确,两只灯泡都完好无损。
则甲灯不发光的原因最有可能是()A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小3.在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法中正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()5.如图所示,闭合开关,将滑动变阻器的滑片P向上滑动时,下列说法中正确的是()A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.如图所示,电源电压保持不变,闭合开关S,当滑片P向右移动时,下列说法中错误的是()A.电压表的示数变大B.电流表的示数变小C.灯L的亮度不变D.电路的总功率变小7.把标有“12 V12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中,下列说法中正确的是()A.两灯均不能正常发光,但灯L1较亮B.两灯均不能正常发光,但灯L2较亮C.两灯均能正常发光D.把电源电压提高到24 V,两灯都能正常发光8.如图所示是电阻甲和乙的I-U图象,下列说法中正确的是 ()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2 V时,R乙=5 ΩC.甲、乙串联在电路中,当电路中电流为0.2 A时,电源电压为2 VD.甲、乙并联在电路中,当电源电压为2 V时,电路总功率为1.2 W9.为检查驾驶员是否饮酒而设计的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。
九年级物理上册《第十八章电功率》单元检测卷及答案(人教版)
九年级物理上册《第十八章电功率》单元检测卷及答案(人教版）一、选择题(每题3分，共12分)1．如表是一种常见电器的铭牌，它可能是( )额定电压/频率220 V/50 Hz额定功率 1 800 W生产日期见商品外包装A.日光灯 B2．节能灯已成为家庭照明的主要选择，一个11 W的节能灯和一个40 W的白炽灯在正常工作时的照明亮度是相同的，如图所示，以下说法不正确的是( )A．节能灯每秒消耗11 J电能B．节能灯每秒产生的内能大于白炽灯C．两灯正常工作所需电压是相同的D．用节能灯替代白炽灯有助于节省电能3．四根电阻丝a、b、c、d由同种材料做成，其横截面积相同，但绕不同的圈数(每圈的长度相等，a、c圈数相同，b、d圈数相同)，如图连接，通电后在相同的时间内，它们产生的热量由多到少的顺序是( )A．a、b、d、c B．a、c、b、dC．b、d、a、c D．d、c、b、a4．[2022·深圳盐田区期末改编]小灯泡L1与L2串联(灯丝电阻不变)，其中L2的电功率为4 W，且L1比L2亮，使用一段时间后，L2突然熄灭，L1的亮度明显变亮，此时L1的功率为25 W，则L2发生的电路故障及L 2未熄灭之前L1的电功率为( )A．短路；1 W B．短路；9 W C．短路；16 W D．断路；18 W二、填空题(每空1分，共9分)5．小建家里买了一个家用电暖器，电暖器的工作原理是将电能转化为________，将电暖器单独接在220 V的电路中，电流为2 A，工作1 min后，该电暖器消耗的电能为________ J，1度电可以供给这个电暖器正常使用________h。
(结果保留2位小数)6．生活中灯泡“闪”了，一般发生在开灯的瞬间，这是由于开灯瞬间灯丝的温度_______，电阻较_______，通过它的电流________的缘故。
7．如图所示为电能表的面板示数，该家庭电路消耗的电能是________kW·h；根据电流规格参数表明，确定电能表有关特性的电流值是________A，家庭电路接入用电器的最高功率为________W。

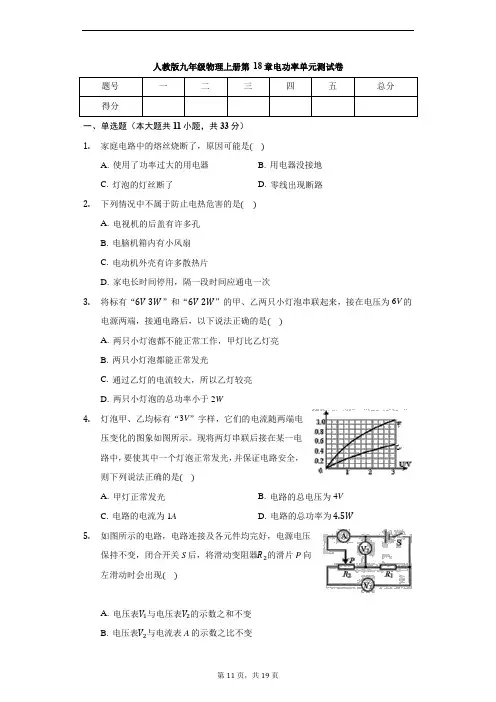

人教版九年级物理全一册 第18章 电功率 单元测试卷(含解析)
人教版九年级物理上册第18章电功率单元测试卷题号一二三四五总分得分一、单选题（本大题共11小题，共33分）1.家庭电路中的熔丝烧断了，原因可能是()A. 使用了功率过大的用电器B. 用电器没接地C. 灯泡的灯丝断了D. 零线出现断路2.下列情况中不属于防止电热危害的是()A. 电视机的后盖有许多孔B. 电脑机箱内有小风扇C. 电动机外壳有许多散热片D. 家电长时间停用，隔一段时间应通电一次3.将标有“6V3W”和“6V2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是()A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W4.灯泡甲、乙均标有“3V”字样，它们的电流随两端电压变化的图象如图所示。
现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则下列说法正确的是()A. 甲灯正常发光B. 电路的总电压为 4VC. 电路的电流为 1AD. 电路的总功率为4.5W5.如图所示的电路，电路连接及各元件均完好，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动时会出现()A. 电压表V1与电压表V2的示数之和不变B. 电压表V2与电流表A的示数之比不变第11页，共19页C. 电流表A的示数变小，电压表V1的示数变大D. 电流表A的示数变小，电压表V1的示数不变6.将标L1“2.5V0.3A”和L2“3.8V0.3A”两盏灯泡按图示电路连接，电源电压保持3V恒定．闭合开关，下列说法正确的是()A. 通过两盏灯的电流大小相等B. 两盏灯两端的电压大小相等C. 两盏灯的实际功率大小相等D. 两盏灯的电阻大小相等7.把标有“36V15W”的甲灯和标有“36V5W”的乙灯串联后接在电压是36V的电路中，则()A. 因为乙灯实际功率较大，所以乙灯较亮B. 因为通过他们的电流相等，所以一样亮C. 因为甲灯的电阻较小，所以甲灯较亮D. 因为甲灯额定功率较大，所以甲灯较亮8.甲、乙两个灯泡的铭牌分别是“PZ220−25”、“PZ220−100”，关于这两个灯泡的描述正确的是()A. 甲灯的灯丝粗，电阻大B. 甲灯的灯丝细，电阻大C. 乙灯的灯丝细，电阻小D. 乙灯的灯丝粗，电阻大9.如图所示，电源电压恒为10V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为8V，此时电动机正常工作。
人教版九年级物理第18章：电功率 单元测试(含解析)
人教版九年级物理第18章单元测试一、单选题（本大题共10小题）1.电路中有一用电器，其两端电压是6V，通过它的电流是200mA，5min内电流做的功是()A. 6JB. 360JC. 6000JD. 3.6×105J2.标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示。
若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为()A. 24Ω0.67WB. 20Ω0.96WC. 24Ω0.96WD. 20Ω0.8W3.小明家的电能表月初的数字是，月末表盘的示数如图所示。
若按0.5元/kW⋅ℎ的标准收费，他家本月应缴纳电费______元。
若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为______W.()A. 420元，1200WB. 42元，1000WC. 4.2元，1200WD.42元 1200W4.如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是()A. 用户使用的用电器两端电压为UB. 输电线上消耗的电功率为U2rC. 当用户使用的用电器增多时，用电器两端的电压升高D. 当用户使用的用电器增多时，输电线上因发热而损失的功率增大5.如图所示，小灯泡规格为“6V3W”(设灯丝的电阻不受温度影响)，电源电压保持不变．闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为O.5A；当滑片P移至b端时，电压表示数为4V，则：()A. 小灯泡灯丝电阻是6ΩB. 电源电压是10VC. 滑动变阻器最大阻值是24ΩD. 滑片P位于b端时，滑动变阻器消耗的功率是O.9W6.如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是()A. 此表是测量电功率的仪器B. 此时电能表的读数为357.2JC. “10(20)A”其中“20A”是指这个电能表中通过的电流是20安D. “2500r/kW⋅ℎ”是指该电能表所在的电路中每消耗1千瓦时电能，转盘转过2500转7.如图所示是电阻甲和乙的U−I图象，下列说法正确的是()A. 甲的电阻值保持10Ω不变B. 乙的电阻值保持20Ω不变C. 甲、乙并联时，当干路电流为0.3A时，乙的功率为0.4WD. 甲、乙串联时，当电路总电压为6V时，甲的功率为0.6W8.如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB滑动的金属滑片，S为自动控制开关。
最新人教版初中物理九年级全册第十八章《电功率》检测题(含答案解析)
一、选择题1．甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是（）A．2 W B．0.8 W C．1. 2 W D．3 W2．某一阻值为R的电阻，通过的电流为I时，在t时间内产生的热量是Q。
则当另一阻值为2R的电阻，通过电流是2I时，在同样的t时间内产生的热量为（）A．2Q B．4Q C．8Q D．16Q3．如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏R为保护电阻；显示仪是由电流表或电压表改装而电阻，用于靠近人体测温，定值电阻成。
在测人的体温时，显示仪的示数会随被测者体温的升高而增大，下列分析正确的是（）A．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越小C．热敏电阻R随着温度的升高阻值增大D．将0R更换为阻值更大的电阻，测相同温度，显示仪示数变大4．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。
移动滑动变阻器图像，由此可知的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的U I（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω5．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（）A．甲、乙并联时允许干路最大电流为1.6AB．甲、乙并联时允许乙的最大功率为5.4WC．甲、乙串联时允许电源最大电压为19VD．甲、乙串联时允许甲的最大功率为10W6．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（）A．电流表示数变小B．电路的总电阻变大 C．电路的总功率变大D．电压表示数变大7．如图所示，L1、L2两个白炽灯泡的额定电压相同。
闭合开关，看到L1灯发光、L2灯不发光的现象。
则下列说法正确的是（）A．通过L1灯的电流大于L2灯的电流B．L1灯的额定功率小于L2灯的额定功率C．L1灯的阻值比L2灯的阻值小很多D．L1灯的实际功率小于L2灯的实际功率8．雅靖发现家中的客厅灯泡较亮，而餐厅灯泡较暗，则较亮的灯泡（）A．电阻大B．功率大C．功率小D．电流小9．下列数据最接近实际的是（）A．LED节能台灯的电功率约为500W B．人体的电阻约为100ΩC．手持测温仪电池的电压约为220V D．家用电冰箱正常工作的电流约为1A 10．下列几个单位中，不属于电能单位的是（）A．千瓦B．度C．千瓦·时D．焦耳11．家用洗衣机的主要部件是电动机，若一台洗衣机在220V电路中正常工作时通过的电流为2A，每分钟产生的热量为960J，则下列说法中不正确．．．的是（）A．电动机的功率为440W B．电动机线圈的电阻为110ΩC．电动机的发热功率为16W D．电动机被卡住不转动时，电功率为12100W12．如图所示，电源电压不变，R是定值电阻。
人教版九年级物理第十八章电功率-单元测试题及答案解析
第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。
2022年人教版九年级物理第十八章电功率章节测评试题(含解析)
人教版九年级物理第十八章电功率章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、甲、乙两只电热杯及其铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（）A．甲的电阻小于乙的电阻B．两电热杯均正常工作时，相同时间内消耗的电能一样多C．若将乙接在电压为110V的电路中，它的实际功率为250WD．若将两电热杯串联后接在电压为220V的电路中，相同时间内甲产生的热量较多2、对于我们所学的电学知识，下列说法正确的是（）A．电风扇工作时只将电能转化为机械能B．通过导体的电流跟电压成正比C．某一盏路灯坏了，其它灯还能照常工作表明它们是并联的D．电流的方向是从电源的负极经过导线、用电器到电源的正极3、下列估测的数据中，最接近实际的是（）A．手机正常通话时的电流约为5A B．一个电子所带的电量约为1CC．人体的安全电压为36V D．教室里一盏日光灯的功率约为40W4、下列四种用电器中，主要利用电流热效应工作的是（）A．电视机B．电熨斗C．吸尘器D．电风扇5、如图所示，定值电阻R和小灯泡L的I-U关系图象，将电阻和小灯泡串联接到电路中，闭合开关，电流表的示数为0.4A，下列计算正确的是（）A．电源电压6VB．定值电阻R的消耗的功率为0.8WC．灯丝的电阻5ΩD．灯泡L的电功率为0.8W6、即热式电热水器具有即开即用，不用提前预热，没有预热时的热量散失等特点，相比传统储水式电热水器平均可以省电15%~30%，因此被国家划归为节能产品。
人教版九年级物理第十八章电功率单元测试卷(含答案)
人教版九年级物理第十八章电功率单元测试卷(含答案)一、选择题 (每小题 3 分，共 27分)1．如图所示的用电器中，工作时主要将电能转化为机械能的是 ( )A ．电熨斗B ．洗衣机D．电水壶 D ．电烙铁2．将两盏分别标有“6 V 3 W”和“6 V 9 W”字样的小灯泡 L1和 L2，串联后接入电压为的电路中，设灯泡电阻不变．下列说法中正确的是 ( )A．两灯均能正常发光B．两灯额定电流相同C． L 1的实际功率比 L2 小D．L1 的亮度比 L2 大 3．电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为 ( )A．通过导线的电流大于通过电炉丝的电流 B．导线的电阻远大于电炉丝的电阻C．通过导线的电流小于通过电炉丝的电流D．导线的电阻远小于电炉丝的电阻4．下列情况中不属于防止电热危害的是( )A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次 5．下列关于电功率的几种说法中，正确的是( )A．额定电压高的用电器比额定电压低的用电器的功率大 B．电阻小的用电器，功率一定大C．额定电压不同而电阻相同的电热器的额定功率肯定不同D ．额定电压不同而电阻相同的电热器的实际功率肯定相同6．将阻值为 10 Ω的电阻丝接在电源两端，通电 10 min ，电流所做的功是 2.16 ×103 J ，若将 阻值为 5 Ω的电阻丝接入同一电源两端，通电 20 min ，则电流做功为 ( )A ．2.16 ×103 JB ．1.25 ×103 J D ． 6.0 ×103 J D ． 8.64 ×103 J 7． 3 月初，小明家中的电能表示数为 所示，下列说法正确的是 ( )A ．电能表是测量用电器消耗电功率的仪表B ．小明家 3 月初至 4月初消耗的电能是 1 200 kW h ·C ．这个电能表的标定电流为 20 AD ．若电能表转盘在 5 min 内转过 80转，则此时工作的用电器的总功率为8．如图甲是小灯泡 L 和电阻 R 的电流随电压变化图象，将它们按图乙所示接入电路中，已 知电源电压是 2 V ，则下列结论错误的是 ( ) A ．只闭合开关 S ，电路消耗的功率是 1 W B ．闭合 S 、 S 1，电流表示数为 0.7 A C ．闭合 S 、 S 1，电路消耗的总功率是 1.4 W D ．闭合 S 、 S 1,20 s 电路消耗的电能是 20 J9．如图所示，为 “探究电流通过导体时产生的热量与什么因素有关 正确的是 ( )A ．闭合开关 S 1、 S 2，通过三根电阻丝的电流相同B ．先闭合开关 S 1，再闭合开关 S 2，电流表示数保持不变，电能表的部分参数及 4 月初的示数如图8 kW ”的实验电路，以下说法C．先闭合开关 S1，再闭合开关 S2，通过右容器中电阻丝的电流变小D．闭合开关 S1、 S2一段时间后，右边 U 形管内的液面比左边 U 形管内的液面高二、填空题（每空 2 分，共 42分）10．家庭中测量所用电能多少的仪器是____ 表，当标有“220 V 11 W”字样的节能灯正常工作时，两端的电压为___ V ，通过的电流为____ A.11．某电水壶工作2 min ，使图示电能表的转盘转过 150 r，则电水壶消耗的电能为kW ·h，电功率为kW ，这些电能可供一只“220 V 10 W”的节能灯正常工作h.12．家庭电路两端的电压为___ V ；家庭中常用的电饭锅和家用电灯是（选填“串”或“并”联）的；若电饭锅的额定功率是 800 W，则正常工作 15 min，消耗了__________________________________________________________________ kW·h 的电能．13．电热器是利用电流的_____ 来工作的．某发热元件的阻值为 420 Ω，通过的电流为1 A ，通电 10 min 产生的热量是_______ J ，这些热量能使2 kg 的冷水温度升高_____ ℃.［水的比热容为 4.2 ×103 J/（kg ℃·）］ 14．某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S 接触点 1时，该电饭煲处于____ （选填“保温”或“加热”状）态；如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是_ ，其大小为_________ .15．如图所示为甲、 乙两个灯泡的 I-U 图象，现把两个灯泡串联， 当乙灯两端电压为 3 V 时，甲灯两端电压为 __ V ，甲灯消耗的功率为 __ W ；若把两灯并联在 3 V 电源上，他们的总电阻为 __ Ω.16．如图甲和乙是研究 “电热大小与哪些因素有关 ”的实验装置． 通电后，若要比较电阻丝产关系的实验装置．三、实验探究题 （每空 2 分，每图 2 分，共 22分）17．如图所示的实验装置中，三个相同的烧瓶 A 、B 、C 内部都盛有质量和初温均相等的液体，其中， A 、B 烧瓶中装的是煤油， C 瓶中装的是水， A 、B 、C 瓶中电阻丝的阻值分别为R A 、R B 、R C ，且 R A <R B ＝ R C .（假设实验中没有任何热损失 ）（1） 小明用该装置探究 “电流通过导体产生的热量与电阻大小的关系 ”，他应该观察比较______ 两瓶中温度计的示数变化情况，其中 瓶中的液体温度升高得更快一些． （2）小红用该装置完成 “比较水和煤油吸热升温的情况 ”的实验，她应该观察比较 ______ 、 C 两生热量的多与少，只需比较与之相连的 U 形管中甲是探究电热与_______ 关系的实验装置．乙是探究电热与瓶中温度计的示数变化情况，实验中水和煤油吸热的多少是通过____ （选填“温度计示数”或“加热时间”来）反映的．该实验中装有（选填“水”或“煤油”的）烧瓶中温度计示数变化较大．18．王同学想测量额定电压是 2.5 V 的小灯泡的额定功率，他使用了三节新干电池、“ 20Ω1 A ”的滑动变阻器、电压表、电流表、开关和若干导线，连接了如图甲所示的电路．(1)闭合开关前，滑动变阻器的滑片应该滑动到最(选填“左”或“右”端)．(2)他闭合开关后，又立即断开了开关，否则会损坏____ (选填“灯泡”“电流表”或“电压表”．)(3)他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×，”并补画上正确的连线．(4)_____________________________________________________________ 实验中，他调节滑动变阻器的滑片，使电压表的示数从 1.5 V 变化到 3 V ，画出了如图乙所示的图象，由于灯丝的电阻随温度升高而增大，则可以判断图象的横坐标为_______________________________________________________________________ ( 选填“电压”或“电流”．)(5)_______________________________________________________________ 当电压表示数为 2.5 V 时，电流表的示数如图丙所示，则小灯泡的额定功率是_____(6)取下小灯泡，将阻值为 5 Ω、10 Ω、15 Ω的三个定值电阻分别接入电路中原小灯泡位置，可利用该电路探究“电压一定时，电流与电阻的关系”．控制电压一定时，不可以选取的电压值是.A．1.5 V B．2 VD．2.5 V D．3 V 四、计算题 (9 分 )19．如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，S1 为温控开关，额定电压为 220 V ，加热功率为 500 W ，保温功率为 60 W ，R1、R2均为加热电阻丝( 假设电阻不变 )．(1)求电阻丝 R1 的阻值．(2) 某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在 5 min 内闪烁了 54 次，她家电能表上标有“1 600 imp/(kW ·h的) ”字样，此时，饮水机的实际功率和实际电压是多少？参考答案、 1-5 BDDDC 6-9 DCDC 、 10. 电能 220 0.05 11. 0.05 1.5 5 12. 220 并 0.2 13. 热效应 252 000 30 14. 加热 电功 4.8 × 150J 15. 2 0.8 316. 液面高低变化 电阻 电流 三、 17. (1)A 、 B B (2)B 加热时间 煤油 18. (1)右 (2)电压表 (3)如图所示(4)电流(5)0.7 W (6)A 四、 19. 解： (1)饮水机保温时电路为 R 2的简单电路，饮水机加热时 R 1与 R 2并联，因电路 的总功率等于各用电器功率之和， 所以加热时电阻丝 R 1的电功率 P 1＝P 加热－P 保温＝500 W －60 W ＝440 W ，因并联电路中各支路两端的电压相等，所以由 P ＝U R 可得，电阻 R 1的阻值 R 1＝UP12＝(242400 V W)2＝110 Ω；54 W(2)5 min 消耗的电能 W ＝1 600 kW·h＝1.215 × 15 0J ，加热状态下的实际功率 P 实际＝ t1.251×56×01s5 0J ＝405 W ，加热状态下的总电阻 R 总＝P U 2 ＝(252000 V W )2＝4584 Ω，实际电压 U实际＝5× 60 sP 加热 500 W 5P 实际R 总＝ 405 W ×4584 Ω＝198 V ．。
人教版九年级物理第十八章电功率测试卷带参考答案和解析_1
人教版九年级物理第十八章电功率测试卷带参考答案和解析选择题如图所示，电路中的电源电压相同且保持不变，所有的灯泡规格相同，且不考虑温度对电阻的影响，闭合开关，以下比较a、b、d三灯实际功率的大小关系式中正确的是A. P a =P d =PbB. P a ＞P d ＞PbC. P a =Pd ＞PbD. Pa ＜Pd =Pb【答案】C【解析】试题根据连接方式的不同，选择合适的功率公式分别求得三灯的功率进行比较．解：a灯的功率Pa=；b灯功率Pb=I2R=R=d灯并联在电路中，Pd=，则三灯功率的关系为：Pa=Pd＞Pb故选C选择题有两只定值电阻RA和RB，各自的电流与电压关系如U–I图象中的A、B。
则（）A. 若将它们串联接在电源两端，RA的电流是RB的2倍B. 若将它们并联接在电源两端，RA两端的电压是RB的2倍C. 若将它们串联接在电源两端，RA的电功率是RB的2倍D. 若将它们并联接在电源两端，RA的电功率是RB的2倍【答案】C【解析】试题分析：如果将它们串联接在电源两端，串联电路中电流处处相等，RA的电流等于RB的电流，故A错；如果将它们并联接在电源两端，并联电路中，各支路两端电压相等，RA的电压等于RB的电压，故B错；由图像可知：RA=2U0/I0，RB=U0/I0，RA=2RB，如果将它们串联接在电源两端，由串联电路中电流处处相等得出电压与电阻成正比：UA=2UB，可得RA的电功率是RB的2倍，故C正确；如果将它们并联接在电源两端，根据并联电路各支路两端电压相等得出电流与电阻成反比：IB=2IA，PA∶PB=UIA∶UIB= UIA∶2UIA=1∶2，RA的电功率是RB的一半，故D错；故应选C。
选择题将标有“6 V 3 W”和“6 V 2 W”的甲、乙两只小灯泡串联起来，接在电压为6 V的电源两端，接通电路后，以下说法正确的是()A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2 W【答案】D【解析】试题分析：（1）已知两灯泡的额定电压和额定功率，根据P=UI求出两灯泡的额定电流，利用欧姆定律求出两灯泡的电阻；（2）根据串联电路的电流特点比较通过两灯泡的电流关系，根据电阻的串联和欧姆定律求出电路中的电流，然后与两灯泡的额定电流相比较判断两灯泡是否正常工作，根据P=I2R比较两灯泡的实际功率关系判断亮暗关系，根据P=UI求出电路消耗的总功率．解：（1）由P=UI可得，两灯泡的额定电流：I甲===0.5A，I乙===A，由I=可得，两灯泡的电阻：R甲===12Ω，R乙===18Ω；（2）甲、乙两只小灯泡串联起来，接在电压为6V的电源两端时，因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，故C不正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.2A，因I＜I乙＜I甲，所以，两灯泡均不能正常发光，故B不正确；由P=I2R可知，乙灯泡的电阻较大，实际功率较大，灯泡较亮，故A不正确；电路的总功率：P=UI=6V×0.2A=1.2W＜2W，故D正确．故选D．选择题如图所示电路，电源电压不变。
