矿用链条规格参数
链条规格及尺寸大全
链条规格及尺寸大全链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种。
1.1 传动链主要用于传递动力的链条。
1.2 输送链主要用于输送物料的链条。
1.3 曳引链主要用于拉曳和起重的链条。
1.4 专用特种链主要用于专用机械装置上的、具有特殊功能和结构的链条。
在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。
同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格。
一、带有前缀的链条规格(1)RS系列链条规格直板滚子链 R-Roller S-Straight 例如:RS40即08A滚子链(2)RO系列链条规格弯板滚子链 R-Roller O-Offset 例如:R O60即12A弯板链(3)RF系列链条规格直边滚子链 R-Roller F-Fair 例如:RF80即16A直边滚子链(4)SC系列链条规格齿形链(无声链)S-Silent C-Chain来自ANSI B29.2M齿形链和链轮标准例如:SC3即CL06齿形链，节距为9.525(5)C系列链条规格输送链 C-Conveyor例如:C2040即08A双节距输送链 C2040 SL SL-Small roller 小滚子C2060L L-Large roller 大滚子CA650 C-Conveyor A-Agriculture,农机输送链小滚子型 Smali roller type 大滚子型Large roller type(6)L系列链条规格板式链 L-Leaf chain例如 AL422即A型板式链，节距12.7，组合2×2 美国链号 1975年取消 BL546即B型板式链，节距15.875，组合4×6 美国链号 LH0822即BL422，H-Heavy 重型 ISO链号 LL1044，L-Light 轻型 ISO链号(7)M系列链条规格公制链条 M-Metric measure例如:M20内节内宽为1530mm的滚子链，有7种公制节距。
20a-2链条标准尺寸参数
20a-2链条标准尺寸参数20A-2 链条是机械传动中常见的链条之一，尺寸参数有着重要的作用。
以下为 20A-2 链条标准尺寸参数的详细介绍。
1. 链条构造20A-2 链条的构造包括链板、滚子、间隔轮、滑板和销轴等部件。
链板是链条中负责传递载荷的主要构件，滚子是链板与链板之间相连的部件，间隔轮用于恰当的保持链条的距离，滑板通常用于限制链条的摆动，销轴则用于把各种部件连接在一起。
2. 链条规格20A-2 链条的规格按照 ANSI 标准进行制定，其中 A 表示链板宽度，2 表示链节数目，20 表示链板间距。
因此 20A-2 链条的链板宽度为 12.7mm，链节数为 2，链板间距为 25.4mm。
3. 尺寸参数20A-2 链条的尺寸参数包括：(1) 链板宽度：W=12.7mm；(2) 销轴直径：d1=4.45mm；(3) 滚子直径：D=11.91mm；(4) 内部宽度：P=15.88mm；(5) 强度等级：80；(6) 最小拉力：Z=9300N；(7) 重量：W=1.95kg/m。
4. 性能特点20A-2 链条的特点包括：(1) 高强度：该链条采用 80 强度等级设计，能够承受高强度的载荷；(2) 负载分布：由于链条设计合理，能够平稳分布负载，增加传动的平稳性；(3) 耐磨性：滚子能平稳运行，并且采用合金材料制造，具有优异的耐磨性；(4) 安全可靠：链条在运行过程中，可以可靠地传递高载荷，避免卡滞和突然断裂现象发生，保证了机器设备和操作人员的安全。
20A-2 链条是一种性能可靠、质量优异的链条，广泛应用于机械传动系统中。
在该链条的选用过程中，应根据设计要求和实际情况，合理选择规格和尺寸参数。
除了20A-2链条的规格和尺寸参数外，还应该了解其应用范围、安装方法以及日常维护保养等相关知识。
1. 应用范围20A-2链条广泛应用于各种不同的机械传动系统中，如轻工、化工、矿山、冶金、纺织以及食品加工等行业。
如果机器设备需要承受高强度和大载荷的传动需求，20A-2链条是一个不错的选择。
40t链条参数
40t链条参数
40T链条是一种矿用高强度圆环链，主要应用于煤矿刮板输送机、刨煤机、滚筒采煤机及其他机械牵引链。
根据提供的参考信息，40T链条的规格为1864，节距为15毫米。
该链条分为B级和C级，其中B级链条的材质为20Mn，C级链条的材质为合金钢。
以下是40T链条的主要参数：
1. 链条型号：1864
2. 节距（mm）：15（B级）、18（C级）
3. 滚子直径（mm）：64（B级）、86（C级）
4. 内节内宽（mm）：32（B级）、48（C级）
5. 销轴直径（mm）：16（B级）、22（C级）
6. 销轴长度（mm）：64（B级）、86（C级）
7. 内链板高度（mm）：69.6（B级）、76.2（C级）
8. 链板厚度（mm）：6.5（B级）、7.5（C级）
9. 极限拉伸载荷（KN）：320（B级）、410（C级）
请注意，这些参数仅供参考，实际产品可能因生产商和应用场景而有所不同。
在选购链条时，请务必根据实际需求和相关标准进行选择。
链条规格

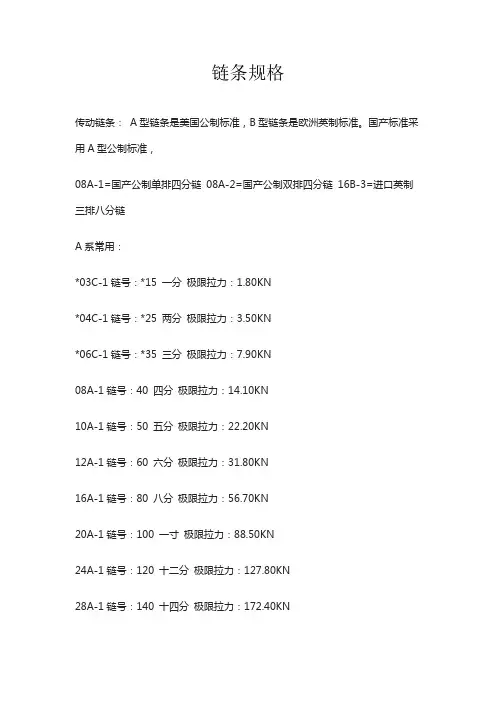

链条规格传动链条：A型链条是美国公制标准，B型链条是欧洲英制标准。
国产标准采用A型公制标准，08A-1=国产公制单排四分链08A-2=国产公制双排四分链16B-3=进口英制三排八分链A系常用：*03C-1链号：*15 一分极限拉力：1.80KN*04C-1链号：*25 两分极限拉力：3.50KN*06C-1链号：*35 三分极限拉力：7.90KN08A-1链号：40 四分极限拉力：14.10KN10A-1链号：50 五分极限拉力：22.20KN12A-1链号：60 六分极限拉力：31.80KN16A-1链号：80 八分极限拉力：56.70KN20A-1链号：100 一寸极限拉力：88.50KN24A-1链号：120 十二分极限拉力：127.80KN28A-1链号：140 十四分极限拉力：172.40KN36A-1链号：180 十八分极限拉力：1.80KN其中，一分到三分多半用于精密机械力矩较小的传动部分，比如替代45°伞齿进行多轴联动等等，四分到八分多半是用于输送带牙箱与传动部件之间传动，八分以后都是用于重荷型的机械传动，比如柴油机、发电机、电葫芦、天车、电梯、叉车、吊车等水平力矩和垂直力矩较大场合。
下面是B系链条参数：*03B-1链号：*15 一分*04B-1链号：*25 两分极限拉力：3.00KN*05B-1链号：*35 三分极限拉力：5.00KN08B-1链号：40 四分极限拉力：18.10KN10B-1链号：50 五分极限拉力：22.40KN12B-1链号：60 六分极限拉力：29.00KN16B-1链号：80 八分极限拉力：60.70KN20B-1链号：100 一寸极限拉力：95.50KN24B-1链号：120 十二分极限拉力：160.00KN32B-1链号：160 十六分极限拉力：250.40KN。

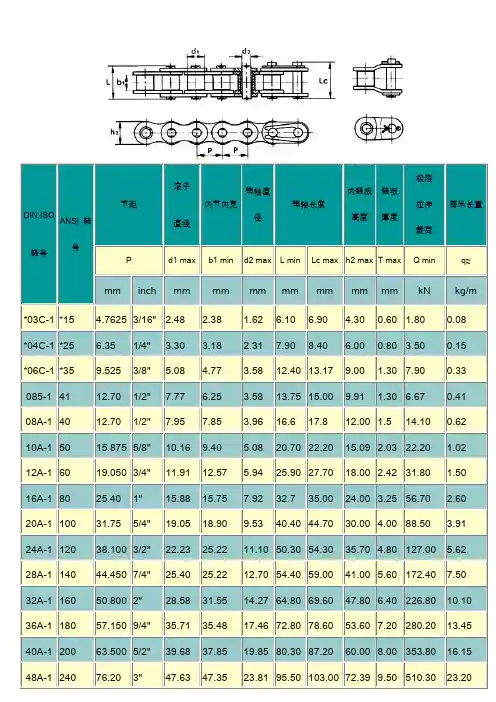

链条详细参数-A
A系列链条参数B系列链条参数以上参数摘自：/ProductShow.asp?ArticleID=296双节距输送链参数扭矩计算公式P = T * n / 9550 ；T = 9550P / nP 功率，千瓦，kw；T 扭矩，牛米，Nm；n 转速，每分钟转数，r / min。
9550是常数。
电机扭矩计算公式T=9550P/n怎么算？电机功率：P=1.732×U×I×cosφ电机转矩：T=9549×P/n ；电机功率转矩=9550*输出功率/输出转速转矩=9550*输出功率/输出转速P = T*n/9550公式推导电机功率，转矩，转速的关系功率=力*速度P=F*V---公式1转矩(T)=扭力(F)*作用半径(R) 推出F=T/R ---公式2线速度(V)=2πR*每秒转速(n秒) =2πR*每分转速(n分)/60 =πR*n分/30---公式3将公式2、3代入公式1得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W，T=转矩单位Nm，n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n----30000/π*P=T*n -----30000/3.1415926*P=T*n-----T=9550P/n确定电机载荷大小：F1=T/R（R为主动链轮分度圆半径）计算结果与对应型号的链条载荷F2进行比较，F1<F2即可以使用，减速机的主要作用为减速，增力。
在输出扭矩一定的情况下，减速比越大，则需要的电机功率越小。
减速机的输出扭矩=电机输出扭力*减速比*传动效率。
因为力的作用是相互的，所以在选择大的功率配大的减速比的时候要注意减速机的最大可承受扭力，也就是减速机安全系数的选择。
如果安全系数小的话，万一出现急停会造成打齿。
THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考-可编辑修改-。
矿用圆环链轮标准尺寸参数
矿用圆环链轮标准尺寸参数：
矿用圆环链轮的标准尺寸参数主要包括直径和齿数两个方面。
1.直径：根据不同的工作条件和载荷，矿用圆环链轮的直径尺寸会有所不同。
我国的
标准中，矿用圆环链轮的直径规格有D1=250mm、D2=315mm、D3=400mm、D4=500mm、D5=630mm、D6=800mm等。
这些直径规格的链轮适用于不同型号的矿用圆环链，
确保了链轮与链条的匹配性能。
2.齿数：矿用圆环链轮的齿数是指链轮上的齿数，其大小直接影响着传动比和传动效
率。
在我国的标准中，矿用圆环链轮的齿数通常为18、24、30、36、42、48、60
等。
在选择矿用圆环链轮时，需根据实际使用需求和传动要求来确定合适的齿数。
链条设备技术性能参数简介.doc
链条设备技术性能参数简介SKBL系列编链机、SKHL系列焊链机、SKX系列校验机主要生产起重用短环链、矿用链条，也可以生产美标NACM、ASTM链条、EN818-2标准等，它特别适用于直径Φ6—Φ48mm、节距18—180mm的各种规格圆环链的制作，所生产的圆环链，可用于手动葫芦、电动葫芦、矿山、船舶等处起重、牵引、捆扎物品等，该系列生产线具有设计结构紧凑、布局合理、占地面积小、自动化程度高、安全设施齐全、调试及操作方便、生产效率高、产品质量好、节省原材料等特点。
1.使用环境条件（1）工作环境温度为5-40℃（2）24h平均温度不超过35℃（3）空气相对湿度为30％-90％（无冷凝水）。
（4）工作场所宽敞明亮，通风度好，且空气中不含有超量的灰尘及酸、碱、盐和其它腐蚀性介质等。
（5）海拔高度不超过1000m。
（6）工作场所应具备稳定的压缩空气源，压缩空气应清洁干燥，其气压值应为：0.6Mpa≤p≤0.8Mpa。
（7）电源电压：三相四线380V±10％ 50Hz（8）有独立的水冷系统2.总体结构与工作原理：（1）SKBL11型、SKBL16型编链机是由校直送进总成、锁紧总成、刻槽总成、定位芯模总成、顶弯定心总成、切断弯形总成、移位机械手总成、轧圆芯模总成、轧圆校正总成、驱动总成、主左右三个凸轮轴总成、气动总成、润滑总成、床体总成、电气设备和安全设施等组成的结构紧凑、安全、自动化编链机械设备。
该设备的工作原理:由主电机驱动，通过大小皮带轮、气动摩擦离合器及蜗轮减速后，带动凸轮轴转动，再通过两对伞齿轮带动左右凸轮轴同步旋转，右凸轮上的直齿齿轮又带动其下方一根凸轮轴转动。
这四根凸轮轴上共装有18个不同作用的凸轮，用它们来驱动各总成摆杆、摇臂、滑座等动作，再传递到各种功能件、工装模具等，自动完成从盘圆钢丝到成型链条一系列编链工作过程。
（2）SKBL26型编链机是由送进总成、定位芯模总成、顶弯定心总成、移位机械手总成、轧圆芯模总成、轧圆校正总成、驱动总成、主左右三个凸轮轴总成、气动总成、润滑总成、床体总成、电气设备和安全设施等组成的结构紧凑、安全、自动化编链机械设备。
链条设备技术性能参数简介.doc
链条设备技术性能参数简介SKBL系列编链机、SKHL系列焊链机、SKX系列校验机主要生产起重用短环链、矿用链条，也可以生产美标NACM、ASTM链条、EN818-2标准等，它特别适用于直径Φ6—Φ48mm、节距18—180mm的各种规格圆环链的制作，所生产的圆环链，可用于手动葫芦、电动葫芦、矿山、船舶等处起重、牵引、捆扎物品等，该系列生产线具有设计结构紧凑、布局合理、占地面积小、自动化程度高、安全设施齐全、调试及操作方便、生产效率高、产品质量好、节省原材料等特点。
1.使用环境条件（1）工作环境温度为5-40℃（2）24h平均温度不超过35℃（3）空气相对湿度为30％-90％（无冷凝水）。
（4）工作场所宽敞明亮，通风度好，且空气中不含有超量的灰尘及酸、碱、盐和其它腐蚀性介质等。
（5）海拔高度不超过1000m。
（6）工作场所应具备稳定的压缩空气源，压缩空气应清洁干燥，其气压值应为：0.6Mpa≤p≤0.8Mpa。
（7）电源电压：三相四线380V±10％ 50Hz（8）有独立的水冷系统2.总体结构与工作原理：（1）SKBL11型、SKBL16型编链机是由校直送进总成、锁紧总成、刻槽总成、定位芯模总成、顶弯定心总成、切断弯形总成、移位机械手总成、轧圆芯模总成、轧圆校正总成、驱动总成、主左右三个凸轮轴总成、气动总成、润滑总成、床体总成、电气设备和安全设施等组成的结构紧凑、安全、自动化编链机械设备。
该设备的工作原理:由主电机驱动，通过大小皮带轮、气动摩擦离合器及蜗轮减速后，带动凸轮轴转动，再通过两对伞齿轮带动左右凸轮轴同步旋转，右凸轮上的直齿齿轮又带动其下方一根凸轮轴转动。
这四根凸轮轴上共装有18个不同作用的凸轮，用它们来驱动各总成摆杆、摇臂、滑座等动作，再传递到各种功能件、工装模具等，自动完成从盘圆钢丝到成型链条一系列编链工作过程。
（2）SKBL26型编链机是由送进总成、定位芯模总成、顶弯定心总成、移位机械手总成、轧圆芯模总成、轧圆校正总成、驱动总成、主左右三个凸轮轴总成、气动总成、润滑总成、床体总成、电气设备和安全设施等组成的结构紧凑、安全、自动化编链机械设备。
