走近圆环链
矿用圆环链用开口式连接环
矿用圆环链用开口式连接环Shackle type connector unitsfor mining round link chain1范围本标准规定了刮板输送机用开口式连接环(以下简称“连接环”)的型式尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于煤矿井下边双链刮板输送机和转载机，与矿用高强度圆环链、刮板相连接使用的连接环。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 2828～87逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB／T 10111—88利用随机数骰子进行随机抽样的方法GB／T 12718—91 矿用高强度圆环链MT／T 415—1995矿用圆环链用开口式连接环检验规范3定义本标准采用下列定义。
3．1 规格specification与连接环相配合的圆环链公称直径和节距。
3．2试验负荷test load成品连接环试样应承受的规定负荷，在其作用下，试样不超过表3规定的伸长率。
3．3破断负荷breaking load在拉伸过程中，成品连接环所承受的最大负荷。
3．4伸长率elongation指全长伸长的百分数。
4产品规格4．1本标准包括14×50、18×64、22×86、24×86、26×92五种规格的连接环。
连接环组件由开口式连接环、螺栓、弹簧垫圈和螺母组成(见图1)，也可用防松螺母代替弹簧垫圈和螺母。
4．2连接环和连接环组件的型式，主要尺寸见图1及表1。
煤矿机械---题库及答案
煤矿机械复习题及答案一、名词解释1、流体力学：流体力学是研究流体的平衡和运动规律的科学。
它用理论分析与实验相结合的方法，建立起流体的作用力、运动速度和压强的关系，并用相应的规律解决工程中的实际问题。
2、流体：流体是液体和气体的总称，它们的共同特点是不能像固体那样独立地保持一定的形状，而且巨头流动性。
3、自由面：液体与其他流体形成的分界面。
4、密度：对于均质液体，单位体积所具有的质量称为密度。
用符号“P”表示。
P=m/v。
5、重度：液体单位体积的重力，称为液体的重度，用符号“r”表示。
R=G/V。
6、黏性：液体流动时液体内部产生摩擦力或切应力的性质。
7、黏度：表示流体黏性大小的系数。
8、运动黏度：流体力学中，黏度与流体密度的比值。
用”r”表示，单位为m的平方/L。
9、理想液体：般把既无黏性又不可压缩的假象液体称为理想液体。
10、恒定流动：液体流动时，如液体中任意点处的压力，速度和密度的参数都不随时间变化的液体流动。
11、流体静力学：是研究流体在外力作用下的平衡规律，既研究流体在外力作用下处于静止或相对静止的规律。
12、流体动力学：研究流体运动的一般规律及其在工程上的实际应用。
13、等压面：流体在重力的作用下的静止液体中，距任一基准面高度相等的各点，压力是相等的，这些压力相等的点所组成的面称等压面。
14、帕斯卡定律：在密闭容器内的平衡液体中任一点的压力如有变化，这个压力的变化将传给液体中的所有点，而且其位不变。
这就是帕斯卡定律。
15、绝对压力：以完全真空为基准计算的压力称为绝对压力。
16、相对压力：以大气压力为基准计算的压力称为相对压力。
17、稳定流动：在充满着运动流体的空间中任意取一点，如果在不同的时间内流体各质点流经此空间的点时，其压力和流速不变，此流动称为稳定流动。
18、流线：是流场中某一瞬间的一条空间曲线，在该线上各流体质点的速度方向与曲线在该点的切线方向重合。
19、迹线：是流体的某一质点在某一段时间内的流动轨迹。

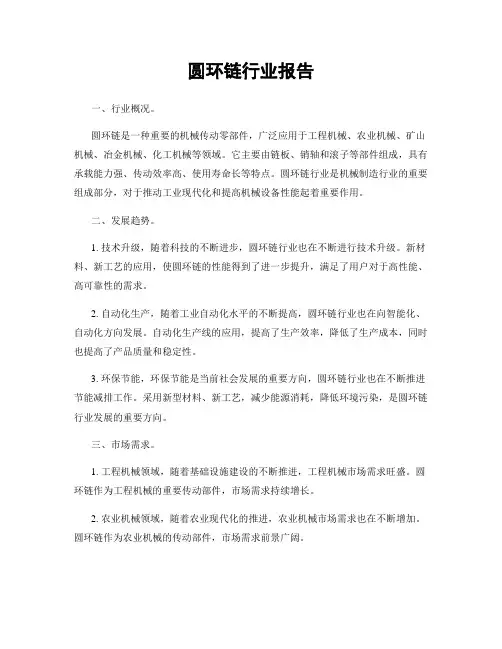

圆环链行业报告
圆环链行业报告一、行业概况。
圆环链是一种重要的机械传动零部件，广泛应用于工程机械、农业机械、矿山机械、冶金机械、化工机械等领域。
它主要由链板、销轴和滚子等部件组成，具有承载能力强、传动效率高、使用寿命长等特点。
圆环链行业是机械制造行业的重要组成部分，对于推动工业现代化和提高机械设备性能起着重要作用。
二、发展趋势。
1. 技术升级，随着科技的不断进步，圆环链行业也在不断进行技术升级。
新材料、新工艺的应用，使圆环链的性能得到了进一步提升，满足了用户对于高性能、高可靠性的需求。
2. 自动化生产，随着工业自动化水平的不断提高，圆环链行业也在向智能化、自动化方向发展。
自动化生产线的应用，提高了生产效率，降低了生产成本，同时也提高了产品质量和稳定性。
3. 环保节能，环保节能是当前社会发展的重要方向，圆环链行业也在不断推进节能减排工作。
采用新型材料、新工艺，减少能源消耗，降低环境污染，是圆环链行业发展的重要方向。
三、市场需求。
1. 工程机械领域，随着基础设施建设的不断推进，工程机械市场需求旺盛。
圆环链作为工程机械的重要传动部件，市场需求持续增长。
2. 农业机械领域，随着农业现代化的推进，农业机械市场需求也在不断增加。
圆环链作为农业机械的传动部件，市场需求前景广阔。
3. 矿山机械领域，矿山机械市场需求受国家资源开发政策的影响较大，但随着国家资源保护政策的不断完善，矿山机械市场需求也在逐渐增加。
圆环链作为矿山机械的重要传动部件，市场需求具有较大潜力。
四、竞争格局。
圆环链行业是一个竞争激烈的行业，主要竞争对手有国内外多家企业。
国内企业主要集中在江苏、浙江、河北等地，具有一定的规模和技术实力。
国外企业主要来自德国、日本等发达国家，具有先进的技术和管理经验。
在市场竞争中，企业需要不断提高产品质量和技术水平，降低生产成本，扩大市场份额，提高竞争力。
五、发展建议。
1. 加强技术创新，企业需要加大技术研发投入，提高自主创新能力，不断推出适应市场需求的新产品。
刮板输送机圆环链有限元分析
刮板输送机圆环链有限元分析马树焕【摘要】圆环链是刮板输送机的牵引构件,使用中经常断链,故障原因复杂。
运用ANSYS软件,对刮板输送机的圆环链进行了有限元强度分析,从理论上获得提高其使用寿命的途径。
【期刊名称】《水力采煤与管道运输》【年(卷),期】2010(000)004【总页数】1页(P)【关键词】圆环链;断链;有限元分析;寿命【作者】马树焕【作者单位】太原理工大学阳泉学院【正文语种】中文【中图分类】TD528.3刮板输送机作为实现煤炭从井下工作面输出的唯一设备,是煤炭生产高效有序进行的重要保证。
刮板输送机通过外力驱动链轮,依靠链轮与刮板链的啮合,将动力传递给刮板链,带动刮板推动煤炭实现连续运输。
刮板链是由刮板和圆环链通过连接件连接起来的。
在运行过程中圆环链作为刮板输送机的牵引构件,始终处于张紧状态。
它不仅受到链轮施加的牵引力即拉力的作用,还受到溜槽、链轮及煤的摩擦力的作用。
根据有关数据统计,在刮板输送机出现的故障中,断链故障约占输送机总故障时间的40%以上,处理该故障所花费的时间最长,劳动强度也最大。
一般情况下,圆环链设计的破断载荷约为其可承受拉力的10倍左右,在正常情况下安全系数很大,是不会发生断链的。
但如果使用了质量不达标的圆环链,就加大了生产中链条发生断链的机率。
除去质量因素,导致链条断裂的外在原因还有很多,如卡链或受冲击负荷等。
在正常运行条件下,导致链条断裂的自身原因有两个,一是磨损,二是长期处于张紧力作用下的弹性变形出现了塑性化,导致链条的某些部位出现疲劳裂纹,随着裂纹的不断扩展,在外部载荷的作用下发生断裂。
检修时时常会发现链条磨损的部位常出现在立环外侧和平环圆弧段。
为了进一步探求圆环链断链的原因,从理论上寻找提高圆环链强度和寿命的措施,本文从实际出发,利用ANSYS软件,建立圆环链的有限元模型,并对其进行强度分析。
SGZ1000/1400型刮板输送机采用Ф42× 146紧凑型圆环链,该圆环链的零件图如图1所示,其几何尺寸如下:p=146mm;d=42mm;r= 64mm。
矿用圆环链介绍
矿用圆环链介绍矿用圆环链是一种用于矿山和采矿行业的重型传动元件。
它由多个相同的环节组成，每个环节都有两个头部和两个尾部，以便与相邻环节连接。
圆环链的设计和制造具有很高的要求，因为它需要承受重大负荷和长时间的工作。
矿用圆环链的主要特点是强度高、耐磨、耐腐蚀和可靠性强。
在矿山作业中，矿石和矿砂的运输是一个重要的环节，需要使用重型机械设备来完成。
而矿用圆环链作为传动元件，可以传递机械的动力和扭矩，使得机械设备能够顺利地运行。
矿用圆环链的制造材料一般选用高强度合金钢或不锈钢，以满足其高强度和抗腐蚀的要求。
制造过程中，需要对材料进行热处理，以提高其硬度和韧性。
同时，圆环链的表面还需要进行镀硬铬或其他表面处理，以增加其耐磨性和耐腐蚀性。
矿用圆环链的连接方式一般有焊接和螺栓连接两种。
焊接连接是将相邻环节的头部和尾部进行焊接，使其形成一个整体。
这种连接方式具有结构简单、可靠性高的特点，适用于承受较大负荷的场合。
螺栓连接则是通过螺栓和螺母将相邻环节连接在一起，这种连接方式适用于需要经常更换或拆卸的场合。
矿用圆环链的使用范围广泛，主要应用于矿山的输送系统、破碎系统和筛分系统等。
在输送系统中，矿用圆环链可以将矿石或矿砂从开采点运输到处理厂，起到快速、高效的作用。
在破碎系统中，圆环链可以将矿石送入破碎机进行粉碎。
在筛分系统中，圆环链可以将矿砂从破碎机中分离出来，达到不同粒度的要求。
然而，矿用圆环链的使用也存在一些问题。
首先，由于矿石和矿砂的特殊性，圆环链容易受到磨损和腐蚀的影响，需要定期维护和更换。
其次，圆环链的连接部分容易产生疲劳断裂，需要加强连接处的设计和制造。
此外，由于矿用圆环链长时间工作在恶劣的环境中，容易受到颗粒物和灰尘的侵蚀，需要定期清理和保养。
矿用圆环链是矿山和采矿行业中不可或缺的重要传动元件。
它具有高强度、耐磨、耐腐蚀和可靠性强的特点，能够承受重大负荷和长时间的工作。
在矿山作业中，矿用圆环链发挥着重要的作用，保证了矿石和矿砂的正常运输和加工。
矿用圆环链经典介绍-资料
(3)矿用高强度圆环链链环尺寸、形状和链条 结构已得到改进和优化。这些改进和优化是根 据链条受力分析的结果和采煤设备功率需要加 大而煤矿井下空间却又受限的条件下作出的。
圆环链生产工艺
圆环链生产工艺：下料→冷弯编结→合口→焊 接→一次校正→热处理→二次校正（预拉）→ 检查。焊接和热处理是生产矿用圆环链的关键 工序，直接影响产品质量。科学的焊接参数， 可以提高成品率、降低生产成本；合适的热处 理工艺，可以充分发挥材料性能、提高产品质 量。 为保证矿用圆环链焊接质量，手工电弧焊 和电阻对焊已经淘汰，闪光对焊由于自动化程 度高、劳动强度低、产品质量稳定等突出优点， 被普遍采用。
目前，矿用圆环链的热处理普遍采用中频感应 加热连续淬火、回火方式。中频感应加热的实 质是物体分子结构在电磁场下受到搅动，分子 获得能量，发生环链用钢正向着比国际上普 遍采用的23MnNiMoCr54钢具有更高强度、更高 淬透性同时具有较高塑韧性和耐腐蚀性的方向 发展。目前已有新钢种和专利钢种得到应用。
早期国外低级别的矿用圆环链用钢多为碳锰钢，含碳量低，合金元素 含量少，淬透性较低，链条直径一般<ø19mm。20世纪70年代发展了 锰镍铬钼系列的高级链条钢，典型的钢种有23MnNiCrMo52、tel:400001-2901,23MnNiCrMo64等，这些钢具有较好的淬透性、可焊性和强 韧性，适合于较大规格的C级链生产。
yimeijx03
谢谢大家
矿用高强度圆环链的发展主要有以下几个方面，即矿用高强度圆环链 用钢的发展、热处理技术的发展、环尺寸和形状的优化、不同的链条 设计以及制链技术的发展。由于这些发展，矿用高强度圆环链的力学 性能和可靠性已经获得了较大的提高，世界上一些先进的链条制造企 业生产的圆环链规格和力学性能指标已远远超过了目前国际上普遍采 用的德DIN22252标准。
矿用圆环链介绍
矿用圆环链介绍矿用圆环链是一种应用于矿山行业的重型机械设备，它具有承载大负荷、耐磨损等特点，广泛应用于矿山提升、输送和破碎等工艺环节。
本文将从矿用圆环链的结构、工作原理、应用领域等方面进行介绍。
一、矿用圆环链的结构矿用圆环链主要由链板、链轮、销轴等部件组成。
链板是矿用圆环链的主要承载部分，它通常由高强度合金钢制成，具有较高的耐磨性和强度。
链轮是矿用圆环链的传动装置，它与链板通过销轴连接，实现矿用圆环链的运动。
二、矿用圆环链的工作原理矿用圆环链通过链轮的驱动，使链板沿着设备的轨道运动。
在运动过程中，矿用圆环链承载矿石等物料，将其从矿山提升到地面或输送到其他工艺环节。
矿用圆环链的工作原理是利用链板与链轮之间的摩擦力和张力，将动力传递到链板上，使其运动。
三、矿用圆环链的应用领域矿用圆环链广泛应用于矿山提升、输送和破碎等工艺环节。
在矿山提升方面，矿用圆环链通常用于提升矿石、煤炭等物料，将其从井下提升到地面。
在矿山输送方面，矿用圆环链可以将物料从一个工艺环节输送到另一个工艺环节，实现物料的连续输送。
在矿山破碎方面，矿用圆环链可以用于将大块的矿石等物料破碎成较小的颗粒，便于后续的处理和利用。
四、矿用圆环链的优势相比传统的输送设备，矿用圆环链具有以下优势：1. 承载能力强：矿用圆环链采用高强度合金钢制成的链板，具有较高的承载能力，可以承载大负荷的物料。
2. 耐磨损：矿用圆环链的链板经过特殊处理，具有较高的耐磨性，可以在恶劣的矿山环境下长时间工作。
3. 结构简单：矿用圆环链的结构相对简单，易于安装和维护，可以降低设备的维护成本。
4. 运行稳定：矿用圆环链采用链轮传动，运行稳定可靠，不易发生故障。
矿用圆环链是一种在矿山行业广泛应用的重型机械设备，它具有承载大负荷、耐磨损等特点，可以实现矿石的提升、输送和破碎等工艺环节。
矿用圆环链的优势在于承载能力强、耐磨损、结构简单和运行稳定。
随着矿山行业的不断发展，矿用圆环链将会在矿山工艺中发挥越来越重要的作用。
圆环链检验指导书
圆环链检验指导书
1目的及适用范围：
1.1目的：规范企业内部对圆环链检验的要求，指导检验员做好圆环链的检
验工作。
1.2适用范围：适用于企业外购圆环链的检验。
2内容
2.1报检资料检验：应提供所报检型号的MA标志证、产品合格证、产品使
用说明书、产品出厂检验报告；
2.2外观质量检验：
2.2.1焊接区不允许有夹渣、浇伤；
2.2.2焊接处不应有毛刺存在；
2.2.3链环表面不允许有目视裂纹、在圆弧部位不允许存在明显凹陷；
2.2.4链环表面不允许存在严重影响质量的工艺凹痕、锈蚀及麻坑。
2.3尺寸检验：
2.3.1焊接处d1不得大于表1中规定的数值，也不得小于链环棒料实际
直径，对接两端错口量不得超过链环棒料实际直径的3%；
2.3.2链环尺寸应符合下表1要求；
2.4机械性能试验：
2.4.1机械性能应符合表2规定：
2.4.2机械性能下其试验力应符合表3规定：
2.4.3静拉伸强度检验时每个样本单位（试样）所包含的链环数应符合
表4规定：
2.4.4在必要时可进行疲劳强度、弯曲挠度、和缺口冲击值度验。
2.5检验频次及判定规则：
2.5.1组批规则：每1000条(m)圆环链为一检查批；若产品数量大于1000
条(m)，则检查人员任意分若干个以500条（m）为一批的检查批；
2.5.2抽样方案：采用二次正常检查抽样方案（见表5）；
2.5.3单项判定见表5；
2.6全部检验项目合格时，则判定该批圆环链合格。
3按本指导书检验合格的产品，如在使用中发现质量问题，不能免除对供应商的责任追究。
2007-11-12。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【每日一推】★矿用圆环链★
NO.1 走近矿用圆环链
矿用高强度圆环链，简称矿用圆环链或圆环链，是一种主要用于刮板输送机、转载机和采煤机的传动链。
下面，小编带您走近矿用圆环链，走进枣庄市福兴矿山设备有限公司圆环链生产车间，揭开圆环链生产加工的神秘面纱！
第一步：下料
用压力机对圆钢进行下料，保证其长度、端面平面度、端面与棒料轴线垂直度等技术要求，表面无毛刺。
我公司一般采用优质圆钢作为原材料，棒料直径严格符合相关规定。
第二步：编结、合口
本工序为用压力机对下料件进行编结，要保证其节距、外宽、对口间隙、对口中心偏移、接头错口、各挤压部直径等技术参数精准。
合口时注意：保证其节距、外宽、对口间隙、接头错口等符合公差，若对口间隙不合格应调整螺栓。
第三步：焊接
由专业人员对圆环链进行焊接。
焊接时应注意：先调整对焊机各参数，对电流、电压、转速、温度进行调整，检查电极块是否损坏，待稳定后方可进行焊接。
先对链条进行试焊接，观察其焊接后烧伤度，第一接环有无裂纹、去刺刀痕深度，调整机器，合格后方可进行焊接。
第四步：一次拉伸
对焊接好的链条进行预拉伸，用圆环链模具或卡尺进行测量，保证其公差在±1mm。
第五步：热处理
对预拉伸链条进行调质处理，对变频器电压、电流、转速等参数进行调整，待数据稳定后方可进行淬火、回火处理（温度计对其温度进行测量，保证淬火、回火温度）。
第六步：二次拉伸
对链条进行二次拉伸，按照GB/T12718-2001矿用圆环链标准对试验负荷下延伸率、破断负荷等技术要求进行检验，待质检人员进行检验合格后，方可进行下步，否则返回上部处理。
第七步：抛光、喷漆
对检验合格产品进行除锈、抛光处理，保证其表面光洁度。
喷漆处理用以延长圆环链寿命，喷漆时注意漆层表面无漆瘤。
第八步：打捆入库
对喷漆后产品进行打捆处理,十条一小捆、五十条一大捆。
打捆后报仓库人员进行入库工作。
以上圆环链的生产加工过程，图文全部由枣庄市福兴矿山设备有限公司提供，转载注明出处。
介绍到这里，小编就要和大家说再见了！期待下次带领大家走近矿用设备！拜拜！。
