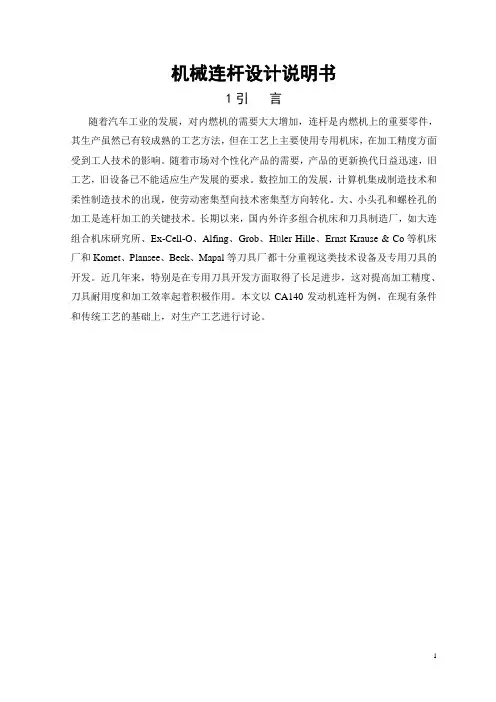

机械连杆设计说明书1引言随着汽车工业的发展，对内燃机的需要大大增加，连杆是内燃机上的重要零件，其生产虽然已有较成熟的工艺方法，但在工艺上主要使用专用机床，在加工精度方面受到工人技术的影响。
随着市场对个性化产品的需要，产品的更新换代日益迅速，旧工艺，旧设备已不能适应生产发展的要求。
数控加工的发展，计算机集成制造技术和柔性制造技术的出现，使劳动密集型向技术密集型方向转化。
大、小头孔和螺栓孔的加工是连杆加工的关键技术。
长期以来，国内外许多组合机床和刀具制造厂，如大连组合机床研究所、Ex-Cell-O、Alfing、Grob、Hüler Hille、Ernst Krause & Co等机床厂和Komet、Plansee、Beck、Mapal等刀具厂都十分重视这类技术设备及专用刀具的开发。
近几年来，特别是在专用刀具开发方面取得了长足进步，这对提高加工精度、刀具耐用度和加工效率起着积极作用。
本文以CA140发动机连杆为例，在现有条件和传统工艺的基础上，对生产工艺进行讨论。
2工艺路线的制定2.1 零件分析在制定工艺规程时，必须首先了解零件在产品中所起的作用，了解零件的结构特点，对零件进行工艺分析。
以上都是通过对设计原始资料零件图及产品装配图进行分析的基础上完成的。
另外，还要审查零件图的完整性和正确性，对产品零件图提出修改意见。
2.1.1连杆的作用连杆是汽车发动机中的主要传力部件之一，其小头经活塞销与活塞连接，大头与曲轴连杆轴颈连接。
燃烧室内受压缩的油气混合气体经点火燃烧后急剧膨胀，以很大的压力压向活塞顶面，连杆则将活塞所受的力传给曲轴，推动曲轴旋转。
连杆部件一般由连杆体、连杆盖和螺栓、螺母等组成。
在发动机工作过程中，连杆要承受膨胀气体交变压力的作用和惯性力的作用，连杆除应具有足够的强度和刚度外，还应尽量减少惯性力的作用。
连杆杆身一般都采用从大头到小头逐步变小的工字型截面形状。
为了减少磨损和便于维修，在连杆小头孔中压入青铜衬套，大头孔内衬有具有钢质基底的耐磨巴氏合金轴瓦。
连杆设计说明书机械毕业设计
目录一、零件的分析 (2)1．零件的作用 (2)2．零件的工艺分析 (2)二、工艺规程设计 (3)1.定位基准的选择 (3)2.制定工艺线路 (5)三、确信毛坯尺寸，工序尺寸，加工余量 (7)1.确信毛坯尺寸 (7)2. 确信工序尺寸 (7)四、确信切削用量及大体工时 (8)五、夹具设计 (16)六．参考文献 (20)一、零件的分析1.零件的的作用连杆是要紧传力部件之一，其小头经活塞销与活塞连接，大头与曲轴连杆轴颈连接。
燃烧室内受紧缩的油气混合气体经点火燃烧后急剧膨胀，以专门大的压力压向活塞顶面，连杆那么将活塞所受的力传给曲轴，推动曲轴旋转。
在工作进程中，连杆要经受膨胀气体交变压力的作用和惯性力的作用，连杆除应具有足够的强度和刚度外，还应尽可能减少惯性力的作用。
连杆杆身一样都采纳从大头到小头慢慢变小的工字型截面形状。
连杆大、小头两头面对称散布在连杆中截面的双侧。
考虑到装夹、安放、搬运、要求，连杆大、小头的厚度相等(大体尺寸相同)。
2.连杆的工艺分析连杆上需进行机械加工的主要表面为：大、小头孔及其两头面等。
连杆总成的技术要求如下：1．为了使连杆大、小头运动副之间配合良好，大头孔的尺寸公差的品级取为IT6，表面粗糙度Ra不大于μm ；小头孔的尺寸公差品级约取为IT5（加工后再按0.0025mm距离分组），表面粗糙度Ra应不大于μm ；对它们的圆柱度也规定了严格的要求。
2．大、小头孔的中心距的尺寸公差品级应该不低于IT9。
大、小头孔中心线所在的公共平面为连杆平面，一样规定两孔轴线在连杆轴线平面内的平行度公差品级应不低于7级，在垂直于连杆轴线平面内的平行度公差品级应不低于8级。
3．连杆大头孔两头面对大头孔中心线的垂直度误差过大，将加重连杆大头两端面与曲轴连杆轴颈两头面之间的磨损，乃至引发烧伤，一样规定其垂直度公差品级应不低于9级。
4．连杆大、小头两头面间距离的大体尺寸相同，但其技术要求是不同的。
大头两头面间的尺寸公差品级为IT9 ，表面粗糙度Ra不大于μm ；小头两头面间的尺寸公差品级为IT12 ，表面粗糙度Ra不大于μm 。
机械制造专业毕业论文--连杆机械加工工艺及夹具设计

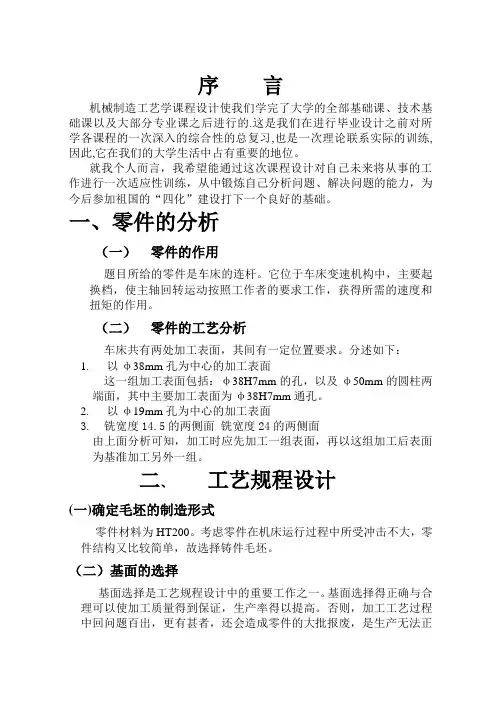

序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们的大学生活中占有重要的地位。
就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。
一、零件的分析（一）零件的作用题目所给的零件是车床的连杆。
它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
（二）零件的工艺分析车床共有两处加工表面，其间有一定位置要求。
分述如下：1. 以φ38mm孔为中心的加工表面这一组加工表面包括：φ38H7mm的孔，以及φ50mm的圆柱两端面，其中主要加工表面为φ38H7mm通孔。
2. 以φ19mm孔为中心的加工表面3. 铣宽度14.5的两侧面铣宽度24的两侧面由上面分析可知，加工时应先加工一组表面，再以这组加工后表面为基准加工另外一组。
二、工艺规程设计(一)确定毛坯的制造形式零件材料为HT200。
考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。
（二）基面的选择基面选择是工艺规程设计中的重要工作之一。
基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。
否则，加工工艺过程中回问题百出，更有甚者，还会造成零件的大批报废，是生产无法正常进行。
（1）粗基准的选择。
对于零件而言，尽可能选择不加工表面为粗基准。
而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。
根据这个基准选择原则，现选取φ27021.00 孔的不加工外轮廓表面作为粗基准，利用一组共两块V 形块支承这两个φ50作主要定位面，限制5个自由度，再以一个销钉限制最后1个自由度，达到完全定位,然后进行铣削。
汽车发动机的连杆机械部分设计毕业设计论文

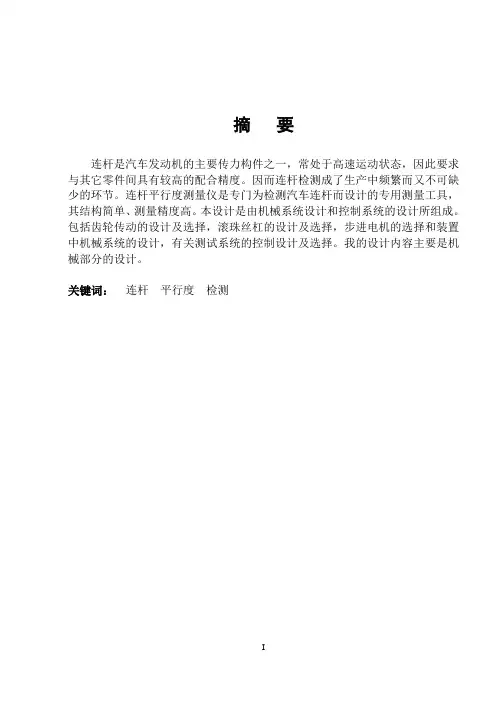

摘要连杆是汽车发动机的主要传力构件之一，常处于高速运动状态，因此要求与其它零件间具有较高的配合精度。
因而连杆检测成了生产中频繁而又不可缺少的环节。
连杆平行度测量仪是专门为检测汽车连杆而设计的专用测量工具，其结构简单、测量精度高。
本设计是由机械系统设计和控制系统的设计所组成。
包括齿轮传动的设计及选择，滚珠丝杠的设计及选择，步进电机的选择和装置中机械系统的设计，有关测试系统的控制设计及选择。
我的设计内容主要是机械部分的设计。
关键词：连杆平行度检测AbstractThe connecting rod is one of motor car engine main power transmission components, often being at the high speed state of motion, therefore, which requests the higher grade of fit with other components. Thus the connecting rod is examined in the production to be frequent and the also essential link. The connecting rod parallelism measuring instrument is specially for examines for measuring tool which the automobile connecting rod design, its structure is simple, the measuring accuracy is high. This design is composed by the mechanical system design and the control system design, which includes the gear drive design and the choice, the ball bearing guide screw design and chooses, motor machine choice and installment mechanical system design, relating test system control design and choice. My design content mainly focuses on the machine part design.Key words：Connecting rod parallelism examination目录摘要 (I)Abstract (II)第1章绪论 (1)第2章机电一体化技术简介 (3)2.1 机电一体化技术简介 (3)2.2 机电一体化技术体系 (3)2.3 机电一体化的发展前景 (3)2.4 连杆平行度测量仪的简介 (4)2.5 Pro/ENGINEER产品介绍 (4)第3章连杆平行度测量仪机械部分的总体设计 (9)3.1 进给运动的要求 (9)3.2 滚珠丝杠的选择 (9)3.3 齿轮传动的设计计算 (14)3.4 步进电机的选择 (16)3.5 液压夹具的设计 (19)第4章连杆平行度测量仪中的微机应用及其接口技术 (23)4.1 测量仪中主控芯片8088介绍 (23)4.2 测量仪中的接口技术 (24)第5章传感器的选择及测量原理 (34)5.1 传感器的选择及测量方法 (34)5.2 连杆平行度的分析及计算 (35)第6章经济分析 (37)总结 (38)致谢 (39)参考文献 (40)附录1专题论文 (41)附录2外文译文 (49)附录3外文原文 (54)第1章绪论连杆是汽车发动机的主要传力构件之一，常处于高速运动状态，因此要求与其它零件间具有较高的配合精度。
毕业设计--连杆

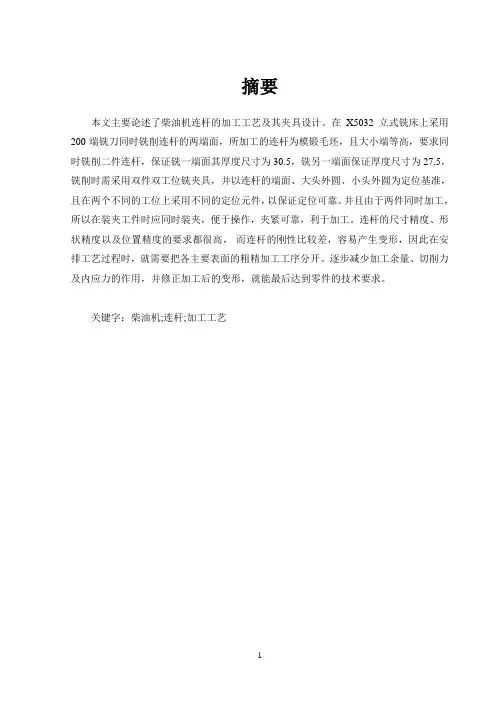

摘要本文主要论述了柴油机连杆的加工工艺及其夹具设计。
在X5032立式铣床上采用200端铣刀同时铣削连杆的两端面，所加工的连杆为模锻毛坯，且大小端等高，要求同时铣削二件连杆，保证铣一端面其厚度尺寸为30.5，铣另一端面保证厚度尺寸为27.5，铣削时需采用双件双工位铣夹具，并以连杆的端面、大头外圆、小头外圆为定位基准，且在两个不同的工位上采用不同的定位元件，以保证定位可靠。
并且由于两件同时加工，所以在装夹工件时应同时装夹，便于操作，夹紧可靠，利于加工。
连杆的尺寸精度、形状精度以及位置精度的要求都很高，而连杆的刚性比较差，容易产生变形，因此在安排工艺过程时，就需要把各主要表面的粗精加工工序分开。
逐步减少加工余量、切削力及内应力的作用，并修正加工后的变形，就能最后达到零件的技术要求。
关键字：柴油机;连杆;加工工艺目录摘要 (1)绪论 (3)第一章．连杆的基本设计 (4)1.1连杆的材料和毛坯 (6)1.2连杆的结构特点 (7)1.3连杆的主要技术要求 (8)1.3.1大、小头孔的尺寸精度、形状精度 (9)1.3.2大、小头孔轴心线在两个互相垂直方向的平行度 (9)1.3.3大、小头孔中心距 (9)1.3.4连杆大头孔两端面对大头孔中心线的垂直度 (9)1.3.5大、小头孔两端面的技术要求 (9)1.3.6螺栓孔的技术要求 (9)1.3.7有关结合面的技术要求 (10)第二章连杆加工工艺的总体分析.........................................................................2.1连杆的机械加工工艺过程分析 (9)2.1.1确定毛坯的制造形式 (9)2.1.2工艺路线的拟定................................................. 错误!未定义书签。
2.1.3基准的选择......................................................... 错误!未定义书签。
连杆工艺设计论文

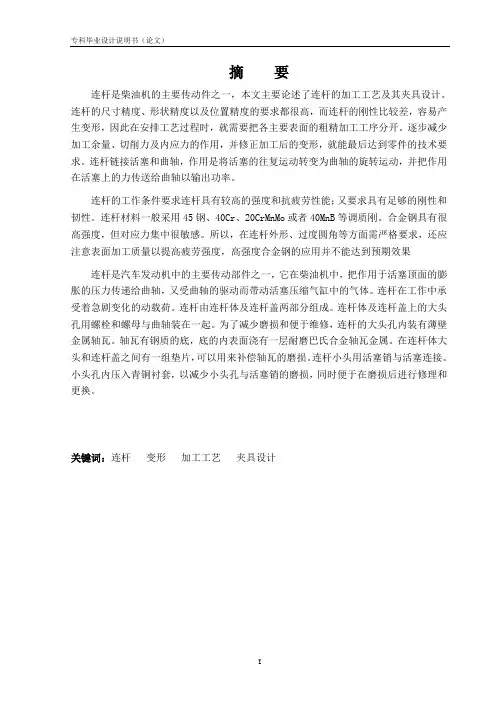

专科毕业设计说明书（论文）摘要连杆是柴油机的主要传动件之一，本文主要论述了连杆的加工工艺及其夹具设计。
