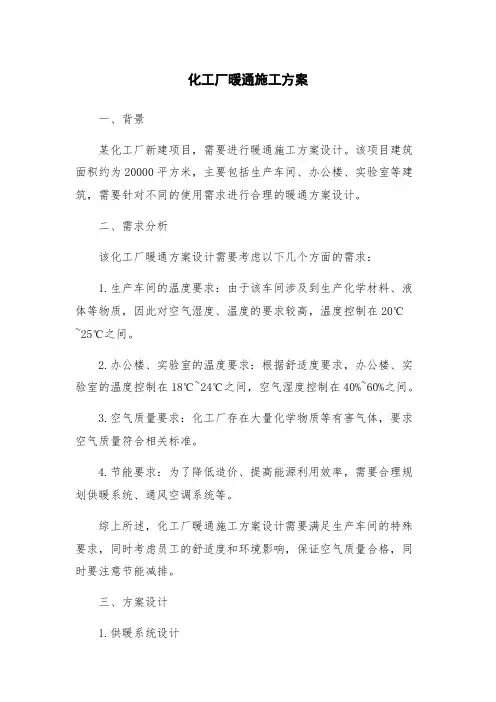

化工厂暖通施工方案
化工厂暖通施工方案
一、背景
某化工厂新建项目，需要进行暖通施工方案设计。
该项目建筑面积约为20000平方米，主要包括生产车间、办公楼、实验室等建筑，需要针对不同的使用需求进行合理的暖通方案设计。
二、需求分析
该化工厂暖通方案设计需要考虑以下几个方面的需求：
1.生产车间的温度要求：由于该车间涉及到生产化学材料、液体等物质，因此对空气湿度、温度的要求较高，温度控制在20℃
~25℃之间。
2.办公楼、实验室的温度要求：根据舒适度要求，办公楼、实验室的温度控制在18℃~24℃之间，空气湿度控制在40%~60%之间。
3.空气质量要求：化工厂存在大量化学物质等有害气体，要求空气质量符合相关标准。
4.节能要求：为了降低造价、提高能源利用效率，需要合理规划供暖系统、通风空调系统等。
综上所述，化工厂暖通施工方案设计需要满足生产车间的特殊要求，同时考虑员工的舒适度和环境影响，保证空气质量合格，同时要注意节能减排。
三、方案设计
1.供暖系统设计。
空调暖通工程施工方案
空调暖通工程施工方案一、项目概况本次施工项目为某大型商业综合体的空调暖通工程施工，包括中央空调系统、通风系统、给排水系统等方面的施工工作。
该项目位于城市CBD核心区域，总建筑面积为10万平方米，共分为商业、办公、酒店等多个功能区域，是一个集购物、娱乐、办公、住宿等多功能于一体的大型综合性项目。
二、施工方案1. 施工组织设计（1）项目组织结构本项目由总包公司负责整体施工管理，设立项目部负责具体施工任务的分工管理。
项目部包括施工经理、技术负责人、安全质量负责人、材料设备管理人员等，各岗位人员具体职责明确。
（2）施工进度计划根据项目需求和合同约定，项目部制定了详细的施工进度计划，包括每个施工阶段的任务目标、工期安排、进度要求等，确保施工进度合理、有效。
2. 安全保障措施（1）安全管理机构项目部设立专门的安全管理机构，负责监督施工现场的安全生产工作，制定并执行安全管理制度。
（2）安全培训教育对施工现场人员进行安全生产相关的培训教育，提高员工安全意识和应急处理能力。
（3）施工现场标识对施工现场的危险区域进行标识，设置警示标志，保障施工人员和周边居民的安全。
3. 质量控制保障（1）质量管理体系项目部建立健全的质量管理体系，明确各项工作的质量标准和要求，确保施工质量达标。
（2）材料设备质量保障对采购的材料设备进行严格的质量检验，确保施工过程中所使用的材料设备符合标准要求。
（3）工艺控制严格按照施工图纸和规范要求进行工艺控制，保证每个施工环节的质量。
4. 施工技术方案（1）中央空调系统施工方案本次施工项目中，中央空调系统的施工是重中之重。
根据设计要求，结合实际施工情况，采取合理、科学的施工方法，确保中央空调系统的安装、调试、运行等工作顺利进行。
（2）通风系统施工方案通风系统的施工包括管道铺设、风机安装、风口设置等环节，需要严格按照设计图纸和规范进行施工，确保系统的正常运行。
（3）给排水系统施工方案给排水系统施工包括排水管道铺设、污水处理设备安装、给水管道连接等工作，需严格控制施工质量，保证系统的稳定运行。
暖通施工方案(3篇)
第1篇一、项目概述项目名称：XX住宅小区暖通工程项目地点：XX市XX区项目规模：总建筑面积约XX万平方米项目性质：住宅项目背景：随着我国经济的快速发展，人们对居住环境的要求越来越高，暖通工程作为住宅小区的重要组成部分，其施工质量直接影响到居民的生活品质。
本方案旨在为XX住宅小区暖通工程提供一套科学、合理的施工方案，确保工程顺利进行，满足设计要求和使用功能。
二、施工组织与管理1. 施工组织架构为确保工程顺利进行，成立以下施工组织架构：（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）工程技术部：负责施工图纸的审核、技术交底、施工方案的编制和实施。
（3）质量安全管理部：负责施工过程中的质量控制和安全监督。
（4）物资供应部：负责工程材料的采购、验收和供应。
（5）施工队：负责具体施工任务的实施。
2. 施工进度计划根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
三、施工准备1. 施工图纸和技术资料（1）审查施工图纸，确保图纸的完整性和准确性。
（2）收集整理相关技术资料，如设计说明书、施工规范、质量标准等。
2. 施工人员（1）组织施工人员参加技术交底，确保人员熟悉工程内容和施工要求。
（2）对施工人员进行岗前培训，提高施工技能和安全意识。
3. 施工材料（1）采购符合设计要求和质量标准的暖通设备、管道、阀门等材料。
（2）对进场材料进行验收，确保材料质量合格。
4. 施工设备（1）准备施工所需的机械设备，如焊机、切割机、泵等。
（2）对设备进行检查和维护，确保设备正常运行。
四、施工工艺及质量控制1. 施工工艺（1）管道安装：采用明装或暗装方式，确保管道布局合理、美观。
（2）阀门安装：按照设计要求，选用合适的阀门，确保阀门启闭灵活、密封性能良好。
（3）风机安装：确保风机安装牢固、水平，与管道连接紧密。
（4）散热器安装：按照设计要求，选择合适的散热器，确保散热器安装牢固、美观。
2. 质量控制（1）严格控制施工材料质量，确保材料合格。
暖通施工方案
暖通施工方案1. 引言本文档旨在提供一份全面的暖通施工方案，以确保建筑物内的舒适温度和空气质量。
暖通施工方案是指安装和维护建筑物的供暖、通风和空调系统，以满足建筑物内部人群的需求。
本方案将介绍系统设计、设备布局、管道安装、防护措施和测试标准等方面的内容。
2. 系统设计2.1 供暖系统设计根据建筑物的规模和功能，选择适当的供暖方式。
常见的供暖方式包括集中供暖系统和分散供暖系统。
集中供暖系统可以利用锅炉或地热系统，通过管道将热水或蒸汽送至各个房间。
分散供暖系统则可以使用石油、天然气或电力作为热源，通过独立的暖气设备为每个房间提供热量。
2.2 通风系统设计通风系统的设计应该满足建筑物内部的新风需求和空气质量标准。
根据建筑物的用途和人员密度确定新风量，并选择适当的通风方式。
通风方式包括自然通风和机械通风。
机械通风系统通常包括风机、换气扇和排烟系统。
2.3 空调系统设计根据建筑物的用途和周围环境温度，选择合适的空调系统。
常见的空调系统包括中央空调系统和分散空调系统。
中央空调系统适用于大型建筑物，可以通过冷水或冷却剂循环实现空气调节。
分散空调系统适用于小型办公室或个别房间，可以通过单独的空调设备调节温度和湿度。
3. 设备布局根据建筑物的结构和使用要求，确定供暖、通风和空调设备的布局位置。
布局应合理，确保设备的有效运行和维护。
供暖设备应放置在易操作的地方，便于添加燃料或维修。
通风设备应与建筑物内部的空气流动路径相一致，以确保良好的通风效果。
空调设备应分别布置在每个待调整温度的房间内。
4. 管道安装根据供暖、通风和空调系统的设计，进行管道安装。
管道应符合国家标准，并经过专业人员施工和检查。
供暖管道的绝缘应合理，以减少热量损失。
通风管道应畅通无阻，避免弯曲和堵塞。
空调管道应连接严密，无泄漏，以确保制冷剂的循环。
5. 防护措施施工过程中应采取必要的安全措施，确保施工人员和建筑物的安全。
为施工人员配备个人防护装备，并进行必要的培训。
暖通工程施工方案
暖通工程施工方案暖通工程是建筑施工中不可缺少的设计和建造工程之一。
本文将从暖通工程设计、工程施工以及监理实施等方面，对暖通工程施工方案进行详细介绍。
一、暖通工程设计暖通工程的设计是建筑施工的重要环节之一。
在设计时应考虑到各个房间的面积、高度以及朝向等因素，以确定合适的暖通设备类型，确保房间内的温度舒适，同时也要考虑节能降耗，减少污染等环保要求。
二、暖通工程施工1.施工准备施工前，首先应核对施工图纸和暖通工程设计方案，确保材料、设备等准备充分。
施工前还应进行场地勘测，确认管道布置、暖气片安装、插座位置等细节。
2.管道及配件安装管道及配件应按设计方案要求进行精确布置，在安装过程中应注意管道的排列、弯角、口径等细节问题，以确保管道连接牢固、不漏水、不漏气。
3.暖气片安装在暖气片安装过程中，应注意按照暖通工程设计图纸进行精确的布置，确保暖气片的出水口与回水口连接牢固，管道连接处不应有漏水、漏气等不良影响。
4.控制系统安装控制系统的安装主要包括温度传感器的安装，控制器、调节器、执行器等设备的安装，同时也需要按照设计方案进行精确的布置。
5.试压、清洗当管道及配件安装完毕后，应进行水压测试，以检测管道的漏水情况。
同时进行水洗处理，保证管道干净，不受污染。
6.结束验收暖通工程的结束验收主要包括温度测试、泄露测试、压力测试、电器性能测试等。
验收合格后，方可移交施工总承包方或建设单位。
三、监理实施暖通工程的监理实施应该是逐步跟踪并评估暖通工程的主要部分，确保暖通工程的各个环节的安装、试验、调试及相关工程管理程序的合理性、正确性和有效性、有效的控制、减少以及消除时间和成本的延误，欠缺的抗风险能力，以及工作质量及成果的可靠性问题。
四、施工注意事项1.施工区域严禁吸烟，以免引发火灾。
2.施工中严禁随意使用火源进行焊接等工作。
3.施工现场应设置安全防护区，确保施工人员的人身安全。
4.用电安全要求必须遵守，用电设备必须符合相关标准和规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调设计说明1.概述本项目。
2.设计依据工业建筑供暖通风与空气调节设计规范GB 50019-2015洁净厂房设计规范GB50073-2013通风与空调工程施工规范 GB 50738-2011民用建筑供暖通风与空气调节设计规范 GB 50736-2012高效空气过滤器GB/T 13554-2008医药工业洁净厂房设计规范GB 50457-2008通风与空调工程施工质量验收规范GB 50243-2002洁净室施工及验收规范GB 50591-2010洁净厂房施工及质量验收规范GB51110-2015建筑设计防火规范GB50016-2014药品生产质量管理规范 2010年修订版民用建筑热工设计规范 GB 50176-93及生产工艺和业主要求.3.设计参数地点：。
室外设计参数-夏季:空调室外计算干球温度: 35.3℃空调室外计算湿球温度: 28.4℃空调室外计算日平均温度：32.1℃通风室外计算干球温度：31.1℃夏季最多风向： C E 室外平均风速： 2.4m/s大气压力: 1002.5hPa -冬季:空调室外计算干球温度：-3.8℃空调室外计算相对湿度：75％通风室外计算干球温度： 2.9℃采暖室外计算干球温度：-1.2℃冬季最多风向： C E室外平均风速： 2.5m/s 大气压力: 1023.8hPa -年最多风向： C E室内设计参数洁净区室内新风量取下列两项中的最大值：1)不小于40m3/h·人。
2）补偿室内排风量和保持室内正压值所需新风量之和。
非洁净区室内新风量不小于30m3/h·人。
4.设计概要空调系统设计本项目的净化空调系统采用全空气风道式中央空调系统。
空调系统风管材料采用优质镀锌钢板，室内风管采用不锈钢板。
风管保温材料采用橡塑保温棉，难燃B1级。
净化空调系统空气经初效、中效、高效过滤器三级过滤后送入室内。
高效过滤器设置在送风系统末端的送风口内, 级别为H14。
换气次数： D级≥15次/h，C级≥25次/h，室内气流组织：上送，侧下回排。
净化空调系统通过对系统内各区域的送风﹑回风及排风风量的合理设计和调节来达到不同房间之间以及室内外压差要求。
洁净区一般压差控制要求：洁净区与非洁净区之间以及不同级别洁净区之间的静压差不小于10 Pa；静压差值最大不超过50Pa。
部分普通区空调系统部分房间采用风机盘管加新风空调系统，其他空调房间使用全空气风道式中央空调系统。
全空气风道式空调系统空气经初效、中效过滤器两级过滤后送入室内。
室内气流组织：上送上回。
室内新风量洁净区每人每小时不小于40立方米，其余区域每人每小时不小于30立方米。
其他需要机械通风的房间换气次数≥3次/h。
全空气中央空调系统的空气处理机组采用组合式空气处理机组，内侧壁板采用镀锌钢板，外侧壁板采用彩钢板。
空调机组由进风段、初效过滤段、回风段、表冷段、加热段、加湿段、风机段、中效过滤段、出风段等组成，对于不同情况段位会有所改变。
冷热源及参数：空调系统所用冷源采用7/12℃冷冻水，由能源中心的冷冻机组提供；空调系统加热采用60/50℃热水，由汽水换热机组提供，汽水换热机组一次侧供汽为0.4MPa 蒸汽，由能源中心提供蒸汽，空调加湿采用0.2Mpa工业蒸汽。
本次设计对于净化区的消毒，主要采用臭氧消毒方法；设置臭氧发生设备在空调机房内，将臭氧接入回风管，利用空调系统进行循环消毒。
相应的净化空调系统中设置不同工况的切换。
消毒排风系统也可适用于其他消毒方式的排风。
消毒发生时间1h。
设计消毒浓度： C级≥30mg/m3，D级≥20mg/m3。
消毒时间不小于0.5h。
排风系统设计净化空调系统设排风系统，排风系统均设有中效过滤器，以防止室外空气对洁净度的影响及防止室内排风污染周边环境。
净化空调系统消毒排风设消毒排风系统，设电动密闭阀，用于工况切换。
舒适性空调系统正常运行时，部分房间设排风系统。
试剂柜、器皿柜等排风系统需采用无机玻璃钢材质，带防静电接地措施；其余系统风管材料采用镀锌薄钢板；风管保温材料采用橡塑复合保温材料，难燃B1级。
空调系统自动控制设计净化空调送风机设变频调速装置，根据测量送风总管上设定的设计风量或静压来调节风机转速，保证送风量恒定，并起到有效节能作用。
空调系统设有自动控制系统，根据回/排风管上设定温湿度传感器，（夏季）调节冷冻水管路中冷冻水流量及热水管路中的热水流量，（冬季）调节热水管路中的热水流量、蒸汽盘管蒸汽流量及蒸汽加湿器蒸汽流量，以达到室内温湿度的设计要求。
空调机组中过滤器设置压差开关，报警信号反馈至上位机。
系统新风管设置电动开关阀，与送风机连锁启停。
全空气空调系统排风机与送风机连锁启停。
开启时先开送风机，排风机延时开启；关闭时，先关排风机，后关送风机。
风管系统的防火阀与送风机连锁并将状态型号反馈至消防控制中心和空调控制中心。
部分舒适性空调系统设计为风机盘管加新风系统。
消防排烟系统空调风管穿越防火墙、楼板、空调机房时需设置防火阀。
防火阀能将关闭信号送至火灾报警中心和空调控制中心，进行监测。
空调通风设备电源与火灾报警中心联锁，当发生火灾时，能及时切断电源。
建筑内超过40m的疏散走廊、超过300m2的房间，地上建筑内无窗房间，当总建筑面积大于200m2或一个房间建筑面积大于50m2，且经常有人停留或可燃物较多时，设有机械排烟系统。
每个防烟分区排烟风量按60m3/h.m2计算，当一个排烟系统承担多个防烟分区时，按最大防烟分区面积的120m3/h.m2计算。
排烟风口采用板式排烟口。
火灾发生时，开启相应火灾区域的排烟防火阀及相应的排烟风机排烟口和排烟风机的启停由火灾报警中心控制，排烟口及排烟防火阀需与排烟风机联锁，当排烟系统中的烟气达到280℃时，排烟防火阀自动熔断，排烟风机将立即关闭。
节能措施本项目内的空调通风系统的划分充分考虑了各生产工段使用时间、参数要求的不同特点，使得系统运行时无多余得能量浪费。
自控系统的采用利于空调系统的合理运行和经济运行。
本项目内的净化空调系统内的送风系统设置了变频器，因为送风末端设有的高效过滤器在使用一段时间之后，阻力会增大，从而会导致系统风量变小，以致难以满足设计要求，设置的变频器可以根据系统阻力变化调节变频器的频率，既维持系统风量恒定，又避免了通过风阀调节引起的能量损失，节省风机的耗电量。
另外，设置变频器可以实现软启动，避免了风机启动对电网造成的冲击。
空调系统夏季和冬季采用不同的室内设计参数，以利节能。
本项目内的C，D级区高效过滤器选型时保证设计风量不超过其额定风量的80%，从而降低系统阻力，减少运行能耗。
本项目内的空调通风系统的风机采用高效率的产品；水泵选用高效率水泵，以利节能。
本项目内的汽-水换热机组中，在凝结水疏水阀组前增加电动阀，根据排水温度控制其阀门的开启，以降低排水温度，提高换热机组的换热能效，并有效避免凝结水管路的二次闪蒸。
本项目内的空调通风系统的保温材料采用低导热系数的橡塑保温棉，有效降低管道内冷热介质流动时的能量损失，从而起到节能效果。
汽水换热系统选用1套汽-水换热机组，含1台板式换热器，自带2台循环水泵（一用一备，配变频器）。
自带定压补水装置（设计量水表），采用闭式膨胀罐在热水循环泵入口侧定压补水，定压点压力0.14MPa。
根据负荷的变化（供回水温度）自动调节蒸汽的流量，以满足部分负荷时的需求。
冷凝水排水侧设电动阀门，根据排水温度控制阀门的开度，以降低排水温度，提高换热机组的换热能效，并有效避免冷凝结水管路的二次闪蒸。
蒸汽来自4#能源中心，蒸汽凝结水通过冷凝水回收装置返回4#能源中心。
冷冻水系统7/12℃冷冻水来自4#能源中心；5.空调系统设计内容AO101系统本系统包括一层更衣、阳性对照间等C级洁净区域，换鞋洗手等普通区域。
AO101 本系统内房间送风；空调系统采用全新风系统；高效过滤器布置在送风末端。
总送风量1120 m3/h，新风量1120 m3/h。
JO101 本系统部分房间排风系统兼消毒排风。
排风量1040 m3/h，带中效过滤器。
O101 臭氧发生器。
AO102系统本系统包括一层更衣、无菌检测室等D级洁净区域，灯检室、换鞋洗手等普通区域。
AO102 本系统内房间送风；空调系统采用一次回风系统；高效过滤器布置在送风末端。
总送风量2090 m3/h，新风量750 m3/h。
JO102 本系统部分房间排风兼消毒排风。
排风量640 m3/h，带中效过滤器。
O102 臭氧发生器。
AO103系统本系统包括一层更衣、缓冲间、走廊、细胞间1、细胞培养间、细胞间2等C级洁净区域，换鞋洗手等D级区域，内毒素间等普通区域。
AO103 本系统内房间送风；空调系统采用一次回风系统；高效过滤器布置在送风末端。
总送风量5140 m3/h，新风量540 m3/h。
JO103-1 本系统部分房间排风。
排风量310m3/h，带中效过滤器。
JO103-2 本系统部分房间消毒排风。
排风量2480m3/h，带中效过滤器。
O103 臭氧发生器。
AO104系统本系统包括一层微生物限度室1、2及更衣、缓冲、走廊等C级洁净区域，换鞋洗手等D 级区域。
AO104 本系统内房间送风；空调系统采用一次回风系统；高效过滤器布置在送风末端。
总送风量3950 m3/h，新风量550 m3/h。
JO104-1 本系统部分房间排风。
排风量340m3/h，带中效过滤器。
JO104-2 本系统部分房间消毒排风。
排风量1880m3/h，带中效过滤器。
O104 臭氧发生器。
KO105系统本系统包括一层理化实验室、称量间、清洗间、干燥间、设备间等普通区域。
KO105 本系统内房间送风；空调系统采用一次回风系统。
总送风量8870 m3/h，新风量5080 m3/h。
JO105-1 本系统部分房间排风。
排风量4450 m3/h。
JO105-2 本系统部分房间排风，兼做事故排风。
排风量880 m3/h。
JO105-3 本系统部分房间排风，兼做事故排风。
排风量420 m3/h。
JO105-4 本系统部分房间排风，兼做事故排风。
排风量420 m3/h。
JO105-5 本系统部分房间排风，兼做事故排风。
排风量360 m3/h。
JO105-6 本系统部分房间排风，兼做事故排风。
排风量540 m3/h。
KO106系统本系统包括一层清洗间、备用间、暂存间、微生物准备室、阳性培养室等普通区域。
KO106 本系统内房间送风；空调系统采用一次回风系统。
总送风量7590 m3/h，新风量2800 m3/h。
JO106 本系统部分房间排风。
排风量2900 m3/h。
KO107系统本系统包括一层生化试剂室、清洗间、缓冲、核酸处理间等普通区域。
KO107 本系统内房间送风；空调系统采用一次回风系统。
总送风量5550 m3/h，新风量4110 m3/h。
