《城市规划计算机辅助设计》
计算机辅助设计(CAD)的应用领域
计算机辅助设计（CAD）的应用领域计算机辅助设计（Computer-Aided Design，CAD）是指利用计算机技术来辅助进行设计工作的过程。
随着计算机技术的不断发展，CAD 在各个领域得到了广泛的应用。
本文将介绍CAD的应用领域，并探讨它为各个行业带来的好处。
一、建筑设计领域在建筑设计领域，CAD可以用于制图、建模和可视化等方面。
设计师可以通过CAD软件绘制建筑平面图、立面图和施工图，提高设计效率和质量。
CAD还可以进行三维建模，帮助设计师更好地理解和展示设计方案。
通过CAD软件提供的可视化功能，设计师可以在设计阶段发现和解决问题，减少后期修改和浪费。
二、机械设计领域在机械设计领域，CAD可以用于创建和修改机械零件图纸、装配图和工艺图。
工程师可以使用CAD软件进行零件建模、装配设计和运动仿真，分析和验证设计方案的可行性。
CAD还可以自动生成零件清单和加工工艺，提高设计和生产效率。
此外，CAD还可以与计算机数控（Computer Numerical Control，CNC）系统集成，实现自动化生产。
三、电子设计领域在电子设计领域，CAD主要用于电路设计和印刷电路板（Printed Circuit Board，PCB）设计。
设计师可以通过CAD软件绘制电路原理图、布局图和PCB图，进行电路仿真和信号分析。
CAD还可以帮助设计师进行电路优化和故障排除，提高电子产品的性能和可靠性。
四、城市规划领域在城市规划领域，CAD可以用于城市地形建模、道路设计和空间规划等方面。
规划师可以利用CAD软件绘制城市地形图和三维模型，进行空间布局和景观设计。
CAD还可以进行交通仿真和人流分析，优化城市道路和交通系统的设计。
通过CAD软件提供的数据分析功能，规划师可以评估规划方案的可行性和效果。
五、航空航天领域在航空航天领域，CAD可以用于飞机和航天器的设计、模拟和分析。
工程师可以使用CAD软件进行机身布局设计、飞行器外形建模和动力学仿真等工作。
如何使用CAD进行城市规划设计
如何使用CAD进行城市规划设计城市规划设计是一个复杂且综合性的任务，能够使用CAD（计算机辅助设计）软件进行城市规划设计是现代城市规划师的重要技能之一、CAD软件可以帮助城市规划师更准确、高效地设计和评估城市规划方案，提高规划决策的可行性和可操作性。
以下是使用CAD进行城市规划设计的一般步骤。
1.收集数据：首先，需要收集与城市规划相关的各种数据，包括地形、地貌、道路、建筑物、用地用途、人口分布、交通流量、环境要素等。
这些数据可以通过地理信息系统（GIS）记录或从相关机构和数据库中获取。
3.分析空间需求：根据城市规划的目标和需求，确定城市功能区划、交通流量、公共空间需求、建筑物容积率等。
基于这些需求，可以在CAD中通过绘制区域边界和用途分布来定义不同区域的功能和空间布局。
4.设计道路和交通：通过CAD软件的辅助工程功能，设计和规划城市道路网络，并模拟交通流量。
可以使用CAD中的路径工具和轨迹工具，模拟车辆和行人在道路网络中的移动。
这有助于评估不同道路规划方案的交通可行性和效果。
5.建筑物设计：根据城市规划目标和需求，设计和布局不同类型的建筑物，如住宅区、商业区、工业区等。
可以使用CAD软件的建模工具来生成建筑物的立体模型，并将其放置在适当的位置上。
这有助于评估建筑物的视觉效果、空间使用效率和环境影响。
6.进行环境评估：利用CAD软件的模拟和分析功能，进行城市规划方案的环境评估。
例如，通过模拟阳光照射和影响、风向和速度、热岛效应等，评估方案对城市环境的影响和适应性。
可以通过调整设计参数，优化方案以提高环境可持续性和适宜性。
7.进行可视化和效果展示：使用CAD软件的渲染和动画功能，将设计方案进行可视化和展示。
可以在模型中添加纹理和光照效果，使设计方案更具真实感。
还可以在CAD中创建漫游路径和视角，生成演示视频或交互式漫游模型，以便让他人更直观地理解和评价设计方案。
8.输出和共享设计成果：完成城市规划设计后，将设计方案导出为CAD格式或其他可视化格式，例如PDF，以便与相关利益相关方共享和交流。
如何使用CAD进行城市规划与土地利用设计
如何使用CAD进行城市规划与土地利用设计城市规划与土地利用设计是一个复杂而又具有挑战性的过程。
在过去，人们往往依靠手绘图纸来完成这项工作，但随着科技的进步，我们可以使用CAD软件来简化和提高这一过程。
CAD（计算机辅助设计）软件是一种专门用于绘制、设计、编辑和修改图形的工具。
下面将介绍如何使用CAD软件进行城市规划与土地利用设计。
首先，在使用CAD软件之前，我们需要了解一些基本概念和技巧。
例如，CAD软件通常采用矢量图形来表示和操作图形元素，这意味着我们可以在图纸上绘制直线、曲线、多边形等基本几何形状。
此外，CAD软件还具有一些高级功能，如图层管理、尺寸标注、文字编辑等，这些功能可以帮助我们更方便地进行设计和修改。
其次，当开始进行城市规划与土地利用设计时，我们需要先获得相关的地理数据。
这些数据通常包括地形图、土地利用现状图、规划要求等。
可以通过扫描纸质图纸或者从互联网上下载数字版地图来获取这些数据。
一旦获得了这些数据，我们可以将其导入到CAD软件中进行后续的设计工作。
接下来，我们需要创建一个空的CAD图纸，并设置合适的比例尺和坐标系。
通过将地理数据与图纸的坐标系对齐，我们可以更准确地定位和绘制各种要素。
例如，我们可以通过在图纸上描绘道路、建筑物、绿地等元素来模拟城市的形态。
此外，CAD软件还可以帮助我们进行空间分析，如计算不同区域的面积、长度等。
在进行城市规划与土地利用设计时，我们还需要考虑一些其他因素，如道路网络的布局、建筑物的高度和布局等。
CAD软件提供了一些专业工具和插件，可以帮助我们优化这些设计决策。
例如，我们可以使用道路设计工具来绘制道路的几何形状，并自动计算道路的坡度和曲线半径。
同时，CAD软件还可以帮助我们进行三维建模和可视化，以更真实地呈现规划方案。
最后，一旦完成了城市规划与土地利用设计，我们可以将结果导出为其他格式，并与其他人共享和交流。
CAD软件支持各种输出格式，如PDF、图片文件等。

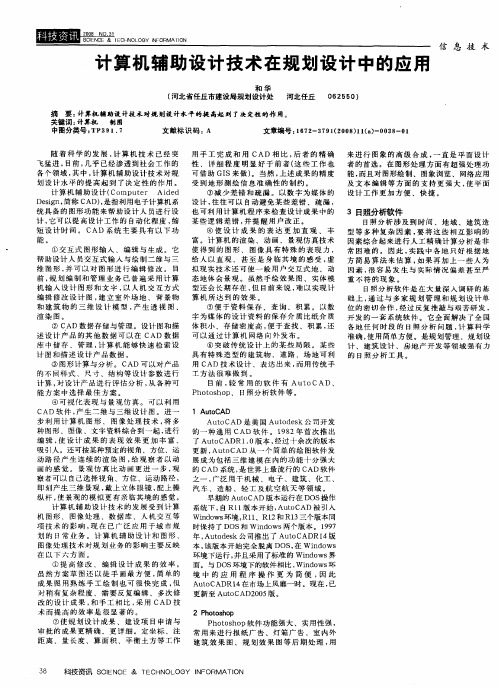

计算机辅助设计技术在规划设计中的应用
漏 ，也 可利 用计算机程序来检查设计成果
中的某些逻辑差错 ，并提醒用 户改 正。
４、使 设 计 成 果 的 表 达 更 加 直 观 、 丰
对图形绘制 、 图像浏览、网络应用及文本编 富 。计 算机 的渲染 、动 画、景观 仿真技 辑等方面的支持更强大 ， 使平面设计工作更 ２ ＡＤ数据存储与管理。设计图和 、Ｃ 术使得到的图形 、图像具 有特殊的表现 力， 加方便、快捷。 描述设计产品的其他数据可以在 Ｃ Ｄ数据 Ａ 给人以直观、 甚至是身临其境的感受， 虚拟 ３ 日照分析 软 件 、 库中储存、 管理 ， 计算机能够快速检索设计 现 实 技术 还可 使一 般 用 户交互 式地 、 动态 地 日照分析涉及时 间、 地域、 建筑造型等 图和描述设计产品数据。 体会景观。虽然手绘效果 图、实体模型还会 多种复杂因素， 要将这些相互影响的因素综 ３ 、图形计算与分析。ｃ ＡＤ可以对产品 长期存在， 目前来说， 但 难以实现计算机所 合起来进行人工精确计算分析是非 常困难 的不同样式 、 尺寸、 结构等设计参数进行计 达到的效果。 的。因此 ， 实践 中各地只好根据地方简易算 算， 对设计产品进行评估分析 ， 从各种可能 ５ 、便于资料保存、查询、积累。以数 法来估算 ， 如果再加上一些人为因素 ， 很容 方案中选择最佳方案。 字为媒体的设计资料的保存介质比纸介质体 易发生与实际情况偏差甚至严重不符的现 ４ 、可视化表现与景观仿真。可以利用 积小、存储密度高 ， 便于查找 、积累， 还可 象 。 Ｃ ＡＤ软件 ， 产生二维与三维设计图。 进一步
计算机辅助设计 （ ｏ ｕｅ Ａｉｅ Ｃ ｍｐ ｔｒ ｄ ｄ 技 术而提高的效率是很显著的。 Ｄ ｓｇ ｅｉｎ，简称 ＣＡＤ） ，是指利用电子计算 ２、使规划设计成果 、建设 项 目申请 机系统 具备 的图形功 能来帮 助 设计人 员进行 与审批的成果更精确 、更详细 。定坐标 、 设计 ，它可 以提 高设计 工作 的 自动 化程 注距 离 、量长 度 、算面 积 、平衡土 方 等 度 ，缩 短 设 计 时 间 。 ＣＡ Ｄ 系统 主 要 具 有 工作用手 工完成和用 Ｃ ＡＤ相比，后者的精 以下 功能 ： 确性、详细程度 明显好于前者 （ 这些 工作 １、交互式 图形输入 、编辑 与生成 。 也 可 借 助 ＧＩ Ｓ来 做 ） 当然 ，上 述 成 果 的 。

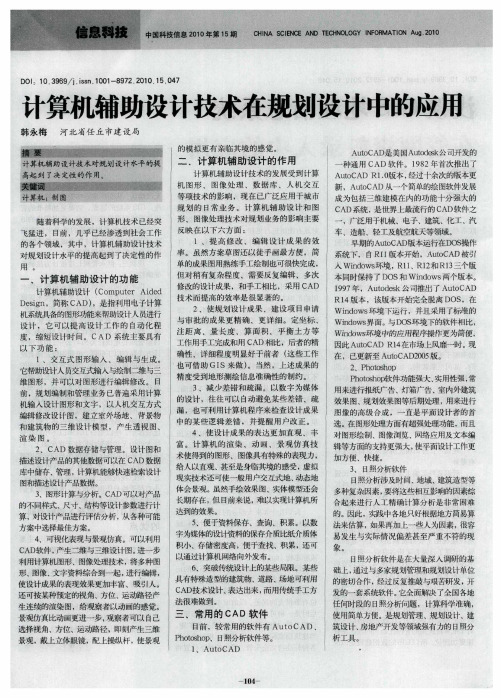

计算机辅助设计技术在规划设计中的应用
② Ｃ Ｄ数 据 存储 与 管理 。 设 计 图和描 Ａ 述 设计产品的其他数 据可以在 Ｃ ＡＤ 数 据 库 中 储 存 管 理 ， 算 机 能 够快 速 检 索 设 计 计 图 和描 述 设 计 产 品 数 据 。 ③ 图形 计 算 与分 析 。ＣＡ Ｄ可 以对 产 品 的不 同样 式 、尺 寸 、结 构 等 设计 参数 进 行 计算 ， 设 计 产 品 进 行评 估 分 析 ， 各 种 可 对 从 能方案中选择最佳方案 。 ④可 视 化 表 现 与 景 观 仿 真 。 可 以 利 用 Ｃ ＡＤ软 件 ， 生 二 维 与 三 维 设 计 图 。 进 一 产 步 利 用 计 算 机 图 形 、 图 像 处 理 技 术 ， 多 将 种 图形 、 图像 、文 字 资料 综 合 到一 起 ， 行 进 编辑 ， 设计 成果 的表 现效 果更加 丰 富 、 使 吸 引人 。还 可按 某种 预定 的视 角 、方位 、运 动 路 径 产 生 连 续 的 渲 染 图 ， 观 察 者 以 动 给 画的感觉 。景观仿真 比动画更进一 步 ， 观 察者 可 以 自己 选择 视 角 、 方位 、运 动 路径 ， 即 刻 产 生 三 维景 观 ， 上 立 体 眼 镜 ， 上操 戴 配 纵杆 ， 使景 观 的 模 拟 更 有 亲 临 其境 的感 觉 。 计 算 机 辅 助 设 计 技 术 的 发 展 受 到 计 算 机 图形 、 图 像 处理 、数 据库 、 人 机 交互 等 项 技 术 的影 响 ， 在 已 广 泛 应 用 于 城 市规 现 划 的 日常 业 务 。计 算 机 辅 助 设 计 和 图 形 、 图像 处 理 技 术 对规 划 业 务 的 影 响 主要 反映 在 以下 六 方 面 。 ①提高修 改 、编辑设计 成果 的效率 。 虽 然 方 案 草 图还 以徒 手 画最 方 便 ， 简单 的 成果 图用熟练手 工绘制也可 很快完成 ， 但 对 稍有 复杂 程 度 、需 要 反 复 编 辑 、 多次 修 改 的 设 计 成 果 ， 手 工 相 比 ， 用 ＣＡＤ技 和 采 术而提高的效率是很 显著的。 ②使 规 划 设 计 成 果 、 建 设 项 目 申请 与 审 批 的成 果 更 精 确 、更 详 细 。定 坐 标 、注 距 离 、 量长 度 、算 面 积 、平 衡 土 方 等 工 作
城市规划cad教程
城市规划cad教程城市规划CAD教程城市规划CAD是一种用于城市规划设计的计算机辅助设计工具，它可以帮助城市规划师快速高效地创建、编辑和展示城市规划方案。
本篇教程将介绍城市规划CAD的基本操作和功能，以帮助初学者快速上手使用。
首先，你需要安装城市规划CAD软件，并了解其界面和基本工具。
1. 界面：城市规划CAD的界面通常由菜单栏、工具栏、绘图区、图层列表和属性表等组成。
菜单栏提供各种功能选项，工具栏包含常用工具的图标，绘图区是你进行绘图和编辑的主要区域，图层列表用于管理绘图元素的显示和隐藏，属性表显示图层元素的属性信息。
2. 基本工具：城市规划CAD提供了丰富的绘图工具，包括绘制线段、多边形、圆形、矩形等基本形状的工具，还有绘制道路、建筑物等专用工具。
你可以根据自己的需求选择不同的工具进行绘图。
接下来，介绍城市规划CAD的基本操作步骤。
1. 创建新绘图：在城市规划CAD中，你可以通过选择"文件"菜单中的"新建"选项来创建一个新的绘图。
选择绘图的单位和坐标系，并设置绘图的比例尺。
比例尺的选择需要根据具体的规划要求来确定。
2. 绘制地块：在绘图区中使用绘图工具绘制地块的外轮廓。
可以使用矩形工具绘制矩形地块，或使用多边形工具绘制不规则形状的地块。
绘制完成后，可以选择地块，并在属性表中设置地块的属性信息，如用途、面积等。
3. 绘制道路：在城市规划中，道路是一个重要的组成部分。
使用道路绘制工具，在绘图区中绘制道路的中心线。
可以选择不同的道路类型，如高速公路、城市道路、人行道等。
绘制完成后，可以对道路进行修整、修改或删除。
4. 设计建筑物：使用建筑物绘制工具，在绘图区中绘制建筑物的平面布局。
可以选择不同的建筑物类型，如住宅、商业建筑、公共设施等。
绘制建筑物时要考虑到城市规划的要求，如建筑物的高度、占地面积等。
5. 添加标注和符号：在城市规划CAD中，你可以添加标注和符号以便更好地展示你的设计方案。
城市规划 CAD
第一讲 AutoCAD应用基础
1 AutoCAD 的文件系统
.dwg 文件： AutoCAD 图形文件。 .dxf 文件：图形交换文件的ASCII 或二进制表示形式 。 .dwt 文件：图形样板文件。 .dws 文件：图形标准文件。
可以创建定义图层特性、标注样式、 线型和文字样式的文件，然后将其保存为 带有 .dws 文件扩展名的标准文件。
2.3 渲染三维图形
在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感 的图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备 和图形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快 速查看设计的整体效果，则可以简单消隐或设置视觉样式。图所示为使用 AutoCAD进行照片级光线跟踪渲染的效果。
城市规划 CAD
－－面向城市规划的计算机辅助设计
马 晓 冬
城市规划
城市规划
Urban planning
对一定时期内城市的经济 和社会发展、土地利用、 空间布局以及各项建设的 综合部署、具体安排和实 施管理。
城市规划理念的转变
由静态规划向动态规划发展
传统城市规划：试图用静态的图纸去解决动态的城市发展。 现代城市规划：将规划理解成一个动态的过程；一个动态发展 和整体协调的过程。
AutoCAD 2010
城乡规划计算机辅助设计课程改革探析
城乡规划计算机辅助设计课程改革探析作者：程娟景涛来源：《教育科学博览》2013年第02期摘要：本文根据城乡规划专业特点，通过分析目前计算机辅助课程的课程现状，提出了具有针对性的改革建议：合理选用专业相关绘图软件、逐步完善课程教案形成专业教材、增加实践教学、增加专业能力训练等，以利于加强学生计算机计算机辅助设计的专业能力，更有效的完成计算机在城乡规划成果表现中的辅助作用。
关键词：城乡规划计算机辅助课程改革一、计算机辅助设计课程的重要性1、计算机辅助设计在城乡规划工作中的重要性城乡规划是对一定时期内特定区域经济社会发展、土地利用、空间布局以及各项建设的综合不熟、具体安排和实施管理，其目的在于协调城乡空间布局，改善人居环境，促进城乡经济社会环境的全面协调可持续发展。
根据《城市规划编制办法》中明确规定，我国各层次城乡规划的成果主要由三部分组成，即文本、图纸和附件。
图纸部分主要包括有区位图、现状分析图、用地使用规划图、总体布局图、综合交通规划图、绿地系统规划图等[1]。
城乡规划一般图一方面信息量较大，用传统的手工绘图较难完成，另一方面图件完成均要通过的流程如图1所示。
在整体工作中图件的完成均要依靠计算机绘图软件的辅助完成。
2、计算机辅助设计课程设置的必要性高校城乡规划专业培养目标，均是使学生在学习城乡规划的基础理论与基本知识的基础上具备规划设计的表现能力，其课程设置通常设置多种设计课程，如构成设计、城市总体规划、详细规划设计、景观规划与设计、建筑设计等，随着计算机绘图的普及以及修改的便捷性，成果的直观性等特点，许多的设计课程成果提交均需要计算机辅助完成，为此就使计算机辅助设计课程成为城乡规划专业教学中不可或缺的专业基础课程，为高年级各类课程设计成果图纸奠定了工具基础。
二、计算机辅助设计课程现状分析1、应用软件选择不当目前城乡规划专业成果使用到的软件门类繁多，大多计算机辅助设计常用的制图软件主要有，Auto CAD、Photo shop、Coreldraw、3Dmax、Sketch up等[2]。
使用CAD进行城市规划和土地开发
使用CAD进行城市规划和土地开发城市规划和土地开发是现代城市建设的重要环节。
为了更好地实现城市的可持续发展和有效地利用土地资源，越来越多的城市规划师和建筑设计师开始使用CAD（计算机辅助设计）软件来进行城市规划和土地开发的工作。
本文将探讨CAD在城市规划和土地开发中的应用和优势。
一、CAD在城市规划中的应用1. 建筑模型设计：通过CAD软件，城市规划师可以进行建筑模型的设计和绘制，包括建筑物的平面布局、立面设计以及内部空间规划等。
这些设计可以帮助规划师更加直观地了解建筑物的布局和外观，并进行优化调整。
2. 地块分析和规划：CAD软件可以将地理信息系统（GIS）的数据导入，帮助规划师对城市土地进行分析和规划。
规划师可以根据不同地块的土地类型、承载能力以及周边环境等因素进行分析，进而进行合理的土地规划和开发。
3. 交通规划：CAD软件可以模拟城市交通流量和道路网络，帮助规划师进行交通规划。
规划师可以通过CAD软件对城市道路进行布局和设计，考虑交通流量的合理分配和道路的通行能力，从而提高城市的交通效率和人民的出行便利性。
4. 绿化规划：城市绿化是城市规划的重要组成部分。
通过CAD软件，规划师可以对城市绿地进行规划和设计，包括公园、广场以及街头绿化等。
CAD软件可以帮助规划师描绘出各个绿地的形状和布局，合理安排植被种植和绿地设施，提升城市的生态环境和居民的生活质量。
二、CAD在土地开发中的应用1. 剖面设计：通过CAD软件，土地开发者可以对土地的地形进行剖面设计。
CAD软件可以实现高程数据的绘制和分析，帮助开发者了解土地的高低差和坡度等信息，从而进行合理的地形改造和土地平整。
2. 建筑布局设计：土地开发项目涉及到建筑物的布局和规划。
通过CAD软件，开发者可以进行建筑物的立面设计和平面布局，合理利用土地资源，提高建筑物的使用效率。
3. 三维可视化效果图：CAD软件可以生成高质量的三维模型和渲染效果图。
通过CAD软件，土地开发者可以为项目生成真实感十足的三维效果图，帮助投资者和决策者更好地了解项目的规模和效果，促使项目的顺利开展。
CAD绘制城市规划图的实用技巧与案例
CAD绘制城市规划图的实用技巧与案例CAD（计算机辅助设计）是城市规划图绘制中必不可少的工具。
使用CAD软件，可以有效地绘制出准确、清晰的城市规划图，在城市规划和设计中扮演着重要的角色。
本文将分享一些CAD绘制城市规划图的实用技巧，并通过案例来展示这些技巧的应用。
技巧一：使用图层在绘制城市规划图时，使用图层功能可以将不同的元素分开处理，以便于编辑和管理。
比如，可以将道路、建筑、公园等元素分别放置在不同的图层中。
这样，当需要修改某一元素时，只需编辑相应的图层，而不会影响到其他部分。
此外，使用图层也可以更好地控制元素的显示与隐藏，方便查看和导出不同版本的规划图。
技巧二：利用CAD的标注工具城市规划图中需要标注各种信息，如道路宽度、建筑面积、公共设施等。
CAD软件提供了丰富的标注工具，如文字、尺寸、注释等功能。
合理利用这些标注工具，可以使规划图更具准确性和可读性。
例如，使用尺寸工具对建筑物进行标注，可以清晰地显示其长宽高，帮助规划者了解空间分配情况。
技巧三：绘制符号库城市规划图中的元素有一些是常见的符号，如交通信号灯、树木、停车场等。
为了提高绘制效率，可以事先绘制好这些常用元素，并将其保存为符号库。
需要使用时，只需调用符号库中的元素，就能快速添加到规划图中。
这样可以避免反复绘制相同的元素，节省时间和精力。
案例一：道路网络规划在城市规划中，道路网络的规划至关重要。
通过CAD软件，可以方便地进行道路网络的设计。
首先，在图纸上创建一个基本布局，如主干道、次干道、支路等。
通过绘制曲线和直线，使用拓扑工具进行连接，可以形成一个完整的道路网络。
此外，还可以通过标注工具，添加路段长度和道路宽度等信息。
案例二：绿地规划城市规划中的绿地规划也是一项重要任务。
使用CAD软件，可以绘制出各种类型的绿地，如公园、花坛、草坪等。
通过绘制不同形状的多边形、使用填充工具添加颜色和纹理，可以使绿地在规划图中更加生动。
此外，利用CAD的图层功能，可以将绿地与其他元素分开管理，方便调整和修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路径及文件名不能更改） 矢量图可用“外部参照”（xref）命令或插入块的方式引
入。
光栅图可用插入光栅图像的方式（使用Imageattach命 令）引入。
二、总图绘制流程—实例讲解
1、前期准备阶段
4）、其他要素绘制或导入 制作或导入风玫瑰、指北针及比例尺，如果采用矢量地
5、打印输出阶段 ➢ 添加打印机 ➢ 要素（或分层）打印输出
➢ ➢
工作阶段 前期准备阶段 路网绘制阶段
用地面域创建阶段
图层名称 0-DX 0-HILL 0-RIVER 0-RANGE ROAD-ZXX ROAD DK-FGX BO-C BO-G BO-M BO-R BO-S BO-T BO-U BO-W BO-备用
2）、图层设置
在新建的CAD文件中添加一些新图层，以便于规划设计 时对图形按特征进行统一管理。（“图层特性管理器”中的图 层列表是按照图层名称的升序或降序进行排列，在图层命名 时应充分利用这一排列规则，将特性或用途相似的图层分布 在相近的命名区域，以便迅速定位。图层名设置遵循易分类 查询的自定原则）
激活“特性匹配”命令
下拉菜单：修改——特性匹配 命令行：ma/matchprop/painter
对象显示次序控制
各个图层和重叠对象按其创建的次序显示，新创建的
对象在现有对象前面。绘图次序命令draworder可改变对象
的绘图次序，texttofront命令可以修改图形中所有文字和标
注的绘图次序。
一、城市规划总图概述
二、总图绘制流程—实例讲解
新建总图文件
地块分界线
图层设置 底图引入
规划范围界限划定 基础地理要素绘制
创建各类用地 计算用地面积 用地色块填充
风玫瑰/指北针/比例尺
地块文字标注
道路网绘制
图框图例制作
二、总图绘制流程—实例讲解
1、前期准备阶段 1）、新建总图文件
新建一CAD文件，将其保存为命名为“规划总图.DWG”。
其他图层。 ➢ （2）使用下拉菜单【工具】--【查询】--【面域/质量特性】
，选择当前图层中的所有面域，按回车键确认后出现的文本窗 口中将显示面积数据。
➢
二、总图绘制流程—实例讲解
3、用地汇总统计阶段
显示面积数据
二、总图绘制流程—实例讲解
4、后续完善阶段 ➢ 图框的制作 ➢ 图例的制作
➢ ➢
二、总图绘制流程—实例讲解
形图，一般此三项已存在。 分别对山体等高线、河流线及规划范围线进行导入或者
勾绘操作。一般情况下，这些要素在绘制前已经绘制完成。
二、总图绘制流程—实例讲解
2、方案绘制阶段 1）、路网的绘制 路网绘制方法主要有偏移绘制和多线绘制两种方法。
以偏移绘制为例： 绘制道路中心线 绘制道路边线 绘制交叉口 修剪操作 打断操作 倒角/倒圆角操作
2）、各类用地的绘制 用地面域的生成
利用路网与地块分割线及河流等 边界所围合的范围，进行各类用 地面域的创建.
注意：应将不同类型用地的面域创 建在相应的用地边界图层上。
以居住用地为例，创建面域过程：
（1）仅打开路网层（00-道路 边线）、地块分割线层、河流边 界层（水域-PL）以及居住用地 面域层（BO-01-R2）等4个图 层，并将居住用地面域层（BO-
图层名称解释 地形 山体 河流 范围 道路中心线 道路中心线 地块分割线 公共设施用地 绿地 工业用地 居住用地 道路广场用地 对外交通用地 市政公用设施用地 仓储用地 发展备用地
工作阶段 用地色块填充阶段
后期完善阶段
图层名称 H-C H-G H-M H-R H-S H-T H-U H-W H-备用 TB TL TXT TK
二、总图绘制流程—实例讲解
2、方案绘制阶段 2）、各类用地的绘制 用地面域的生成
此图所示为创建居住用地面域
二、总图绘制流程—实例讲解
2、方案绘制阶段
2）、各类用地的绘制 用地色块的填充 运用”图案填充”命令:
在相对应的图层，对各 类性质用地进行色块填 充。
二、总图绘制流程—实例讲解
2、方案绘制阶段
（2）使用“特性”选项面板。特性选项面 板激活方式
下拉菜单：工具——对象特性管理器/修改— —特性
右键菜单：在绘图区域中，选择要查看或修 改的对象，单击右键选择“特性”
鼠标双击
命令行：pr/properties
特性匹配
将一个对象的某些或所有特性复制到其他 队形，可以复制的特性包括：颜色、图层、 线型、线型比例、线宽、填充图案、打印样 式和三维厚度等。
二、总图绘制流程—实例讲解
2、方案绘制阶段 1）、路网的绘制
二、总图绘制流程—实例讲解
2、方案绘制阶段 2）、各类用地的绘制 绘制地块分割线 运用多段线或直线命令
注意： 绘制分割线时需要
打开对象捕捉以保证 能形成Fra bibliotek闭区域，以 便在后续阶段能顺利 创建面域。
二、总图绘制流程—实例讲解
2、方案绘制阶段
2）、各类用地的绘制 地块文字的标注 运用”文字”命令:
在图中各类性质用地上标注用地代码。
二、总图绘制流程—实例讲解
3、用地汇总统计阶段
➢ 用于计算各类性质用地的面积及比例，以完成用地平衡表。 ➢ 应按建设用地的类别进行用地的分类统计。 ➢ 以居住用地的面积统计为例： ➢ （1）关闭除“居住用地面域创建层（BO-01-R2）”以外的
下拉菜单：工具——显示顺序
右键菜单
命令行：dr/draworder
规划图的各种类型的图层显示顺序（自下而上）
总图应添加的新图层一般包括地形层、道路层、各类用 地边界层、各类用地填充层、文字标注层、标题标签层等。 （图层颜色宜按照用地色彩要求来设置）
二、总图绘制流程—实例讲解
2）、图层设置
用于地块填充的图层
二、总图绘制流程—实例讲解
2）、图层设置
用于创建面域的图层
二、总图绘制流程—实例讲解
1、前期准备阶段
图层名称解释 公建用地填充 绿地填充 工业用地填充 居住用地填充 道路广场用地填充 对外交通用地填充 市政公用设施用地填充 仓储用地填充 发展备用地填充 图表 图例 文字标注 图框
图形对象特征修改
（1）工具栏方式。通过操作“图层”工具 栏的图层下拉列表和“特性”工具栏的“颜 色控制”、“线型控制”、“线宽控制”等 下拉列表实现对图层、线型等特征的修改。
