GX型螺旋给料机的工作原理与特点

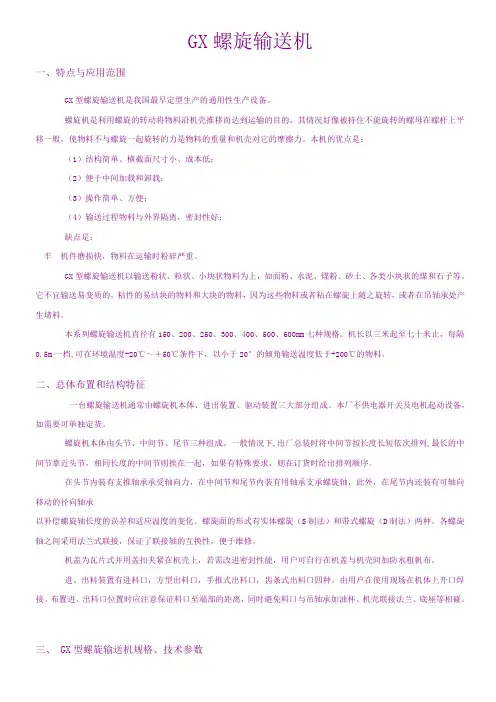

GX螺旋输送机(原稿)
GX螺旋输送机一、特点与应用范围GX型螺旋输送机是我国最早定型生产的通用性生产设备。
螺旋机是利用螺旋的转动将物料沿机壳推移而达到运输的目的，其情况好像被持住不能旋转的螺母在螺杆上平移一般，使物料不与螺旋一起旋转的力是物料的重量和机壳对它的摩擦力。
本机的优点是：（1）结构简单、横截面尺寸小、成本低；（2）便于中间加载和卸载；（3）操作简单、方便；（4）输送过程物料与外界隔离，密封性好；缺点是：半机件磨损快，物料在运输时粉碎严重。
GX型螺旋输送机以输送粉状、粒状、小块状物料为上，如面粉、水泥、煤粉、砂土、各类小块状的煤和石子等。
它不宜输送易变质的，粘性的易结块的物料和大块的物料，因为这些物料或者粘在螺旋上随之旋转，或者在吊轴承处产生堵料。
本系列螺旋输送机直径有150、200、250、300、400、500、600mm七种规格。
机长以三米起至七十米止，每隔0.5m 一档,可在环境温度-20℃～＋50℃条件下，以小于20°的倾角输送温度低于+200℃的物料。
二、总体布置和结构特征一台螺旋输送机通常由螺旋机本体、进出装置、驱动装置三大部分组成。
本厂不供电器开关及电机起动设备，如需要可单独定货。
螺旋机本体由头节、中间节、尾节三种组成。
一般情况下,出厂总装时将中间节按长度长短依次排列,最长的中间节靠近头节，相同长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。
在头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。
螺旋面的形式有实体螺旋（S制法）和带式螺旋（D制法）两种。
各螺旋轴之间采用法兰式联接，保证了联接轴的互换性，便于维修。
机盖为瓦片式并用盖扣夹紧在机壳上，若需改进密封性能，用户可自行在机盖与机壳间加防水粗帆布。
进、出料装置有进料口，方型出料口，手推式出料口，齿条式出料口四种。
由用户在使用现场在机体上开口焊接。
螺旋给料机原理
螺旋给料机原理1. 螺旋给料机的概述螺旋给料机是一种常见的物料输送机械，用于将粉状、颗粒状和小块状的物料从一个地方输送到另一个地方，以满足生产工艺的需要。
该设备具有结构简单、操作方便、不易堵塞、适用范围广等特点，被广泛应用于化工、冶金、建材、食品、医药等各行业。
2. 螺旋给料机的工作原理螺旋给料机是通过螺旋刮棒将物料从进料口推进到出料口的，其工作原理可分为以下三个步骤：2.1. 物料进料物料从进料口进入给料机，落入承载箱内。
螺旋轴在电机的驱动下旋转，将物料挤压并紧贴在承载箱壁上，形成了一个物料密封室。
2.2. 物料输送由于螺旋轴的旋转，物料随着螺旋轴的旋转向前推进。
在推进过程中，物料受到螺旋刮棒的剪切、张力和物料重力等多重力的作用，逐渐向出料口输送。
2.3. 物料出料物料从螺旋刮棒的作用下，被推向出料口。
在此期间，物料的螺旋密封室不断变小，物料密度增大，压实，形成了稠密物料柱，直到完全排出为止。
3. 螺旋给料机的组成部分螺旋给料机主要由进料口、承载箱、螺旋轴、出料口、电机、减速器、连轴器、支撑装置、密封装置和清洗装置等组成。
其中，螺旋轴是该设备的核心部件，其结构形式、材质选择、轴径大小需要根据物料的性质、输送量大小和输送距离等因素来确定。
4. 螺旋给料机的应用范围螺旋给料机适用于输送颗粒、粉末、浆状和小块状的物料，如水泥、石灰、石粉、石子、铁粉、粘土、干肥、化肥等。
在不同的行业中，可以根据物料的特性、输送量和输送距离的要求来选择不同型号的螺旋给料机，以满足各自的生产需求。
5. 螺旋给料机的使用注意事项在使用螺旋给料机时，需要注意以下几个问题：5.1. 选型正确：选择型号时，需根据物料特性、输送量和输送距离来确定，过小或过大均易发生堵塞或出现漏料等不良现象。
5.2. 进料口要平稳：物料进料时，需保证其均匀、平稳，以确保物料输送过程中的稳定。
5.3. 维护保养：经常检查和清理设备，及时更换磨损的部件，以保证设备的正常运转。

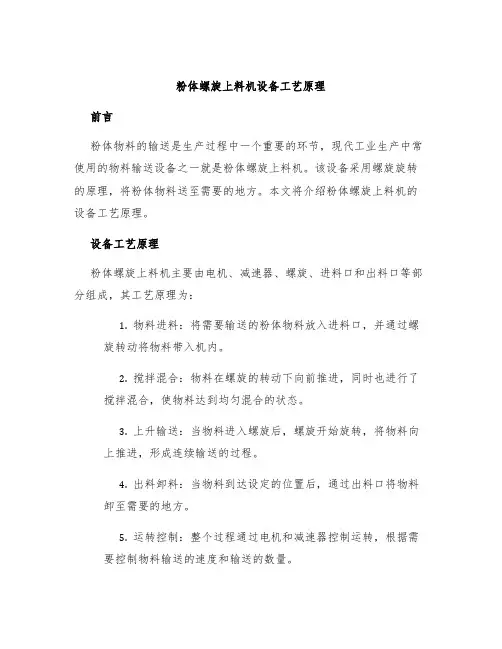

粉体螺旋上料机设备工艺原理
粉体螺旋上料机设备工艺原理前言粉体物料的输送是生产过程中一个重要的环节，现代工业生产中常使用的物料输送设备之一就是粉体螺旋上料机。
该设备采用螺旋旋转的原理，将粉体物料送至需要的地方。
本文将介绍粉体螺旋上料机的设备工艺原理。
设备工艺原理粉体螺旋上料机主要由电机、减速器、螺旋、进料口和出料口等部分组成，其工艺原理为：1.物料进料：将需要输送的粉体物料放入进料口，并通过螺旋转动将物料带入机内。
2.搅拌混合：物料在螺旋的转动下向前推进，同时也进行了搅拌混合，使物料达到均匀混合的状态。
3.上升输送：当物料进入螺旋后，螺旋开始旋转，将物料向上推进，形成连续输送的过程。
4.出料卸料：当物料到达设定的位置后，通过出料口将物料卸至需要的地方。
5.运转控制：整个过程通过电机和减速器控制运转，根据需要控制物料输送的速度和输送的数量。
设备特点粉体螺旋上料机具有以下特点：1.适用性广：该设备可适用于粉体物料的输送，包括一些易结块或粘附的物料。
2.量大效率高：能够快速连续的进行物料输送，大大提高了生产效率。
3.体积小重量轻：整个设备体积小、重量轻，方便管理、操作、维护以及移动。
4.运转平稳噪音小：整个设备运转平稳，且噪音小，不会对生产带来不必要的干扰。
5.维护简单：设备结构简单，管理、操作和维护简单方便。
应用领域粉体螺旋上料机可广泛应用于以下领域：1.化工领域：用于输送各种粉状物料，如粉末粉碎工艺等。
2.冶金领域：用于输送氧化锌、油渣等粉状物料。
3.粮食加工领域：用于输送谷物等粉状物料，如小麦、玉米等。
4.医药行业：用于输送各种医药原料。
5.建材行业：用于输送各种建材原料，如水泥、石灰等粉状物料。
结语粉体螺旋上料机作为一种重要的物料输送设备，在现代工业生产中具有广泛的应用。
无论是在工艺原理、设备特点还是应用领域等方面都有着较为广泛的优点。
随着技术的不断发展和更新，该设备的性能将不断提高，并在更多领域得到广泛的应用。
螺旋给料机的原理
螺旋给料机的原理螺旋给料机是一种常用的物料输送设备，主要用于将粉状、颗粒状或块状的物料从一个位置输送到另一个位置。
它是由电机、减速器、螺旋体、传动轴等组成的。
其原理是通过螺旋体的旋转，使物料沿着给料机的螺旋体轴向方向移动。
螺旋给料机的工作原理如下：首先，通过电机带动减速器的输入轴旋转。
减速器将电机的高速旋转转换为螺旋体所需的较低速度旋转。
然后，减速器的输出轴与螺旋体上的传动轴连接，将旋转动力传输给螺旋体。
螺旋体是由一段螺旋叶片组成的管状结构。
当螺旋体受到旋转动力的驱动时，螺旋叶片就会带动物料同时进行旋转和移动。
物料从给料机的进料口进入，螺旋叶片将其包裹并推动其沿给料机的轴向方向移动。
同时，螺旋叶片的旋转还会给物料施加一定的推力，使其顺着斜向的螺旋体外壁上升。
在物料沿轴向方向推动的过程中，由于螺旋体的斜向角度，物料在高一侧会形成一个物料堆。
这个物料堆会受到重力的作用，自然地滑下来，然后被螺旋叶片再次推动，形成一个连续的输送过程。
当物料到达给料机的出料口时，可以通过一些控制装置控制出料的位置和速度，从而实现对物料的控制。
螺旋给料机在物料输送过程中具有以下特点：首先，螺旋给料机的输送能力较强。
它可以根据物料的特性和输送要求进行设计和调整，以满足不同场合的需求。
其次，螺旋给料机的输送精度较高。
由于螺旋叶片对物料的包裹和推动作用，可以有效地减少物料的堆积和堵塞现象，确保物料的稳定输送。
再次，螺旋给料机结构简单，维护方便。
由于螺旋体的结构相对简单，且叶片可拆卸，所以其清洁和维护比较方便。
此外，螺旋给料机还可以根据物料的输送要求进行多种形式的设计，如水平、斜向和垂直的输送，从而适应不同工艺要求。
总之，螺旋给料机以其简单可靠的结构和较高的输送能力，广泛应用于矿山、冶金、化工、建材、粮食等行业中，为生产过程提供了高效和稳定的物料输送解决方案。
螺旋给料机的工作原理
螺旋给料机的工作原理
螺旋给料机采用螺旋旋转的方式，将物料从储料仓或者输入口输送到输出口或者破碎机等设备中。
其工作原理如下：
1. 转动螺旋：螺旋给料机内部安装有一个螺旋轴，通过电机带动螺旋轴的旋转。
螺旋轴上的螺旋片形状独特，使得物料能顺利地被推进或输送。
螺旋旋转的方向通常是从进料端到出料端。
2. 物料进料：物料从储料仓或者输入口中进入螺旋给料机，掉入螺旋轴上的螺旋片之间的空隙中。
在螺旋片的推动下，物料逐渐向前移动，沿着螺旋轴的螺旋路径往外输送。
3. 输送物料：螺旋片的旋转推动物料不断往前移动，沿着螺旋轴向出料端输送。
物料在输送过程中，由于螺旋片的连续推动，能够形成一定的流动性，从而实现物料的连续输送。
4. 出料端排放：当物料被输送到出料端时，可以通过设计合理的出料口，使物料顺利地排出。
出料口的形式可以根据具体的工艺需求和使用场景进行灵活设计，可以选择固定的出料口，也可以选择可调节的出料口。
总的来说，螺旋给料机通过转动螺旋轴上的螺旋片，将物料顺利地从进料端输送到出料端。
其工作原理简单高效，可广泛应用于矿山、冶金、化工、建材等行业中。

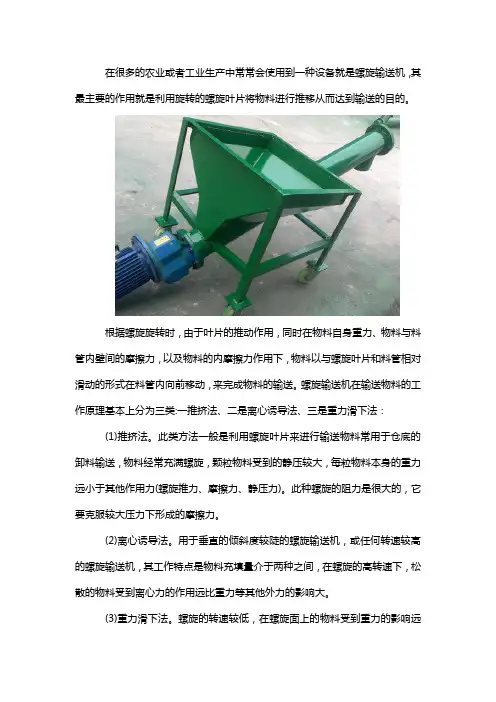

螺旋上料机工作原理
在很多的农业或者工业生产中常常会使用到一种设备就是螺旋输送机，其最主要的作用就是利用旋转的螺旋叶片将物料进行推移从而达到输送的目的。
根据螺旋旋转时，由于叶片的推动作用，同时在物料自身重力、物料与料管内壁间的摩擦力，以及物料的内摩擦力作用下，物料以与螺旋叶片和料管相对滑动的形式在料管内向前移动，来完成物料的输送。
螺旋输送机在输送物料的工作原理基本上分为三类:一推挤法、二是离心诱导法、三是重力滑下法：(1)推挤法。
此类方法一般是利用螺旋叶片来进行输送物料常用于仓底的卸料输送，物料经常充满螺旋，颗粒物料受到的静压较大，每粒物料本身的重力远小于其他作用力(螺旋推力、摩擦力、静压力)。
此种螺旋的阻力是很大的，它要克服较大压力下形成的摩擦力。
(2)离心诱导法。
用于垂直的倾斜度较陡的螺旋输送机，或任何转速较高的螺旋输送机，其工作特点是物料充填量介于两种之间，在螺旋的高转速下，松散的物料受到离心力的作用远比重力等其他外力的影响大。
(3)重力滑下法。
螺旋的转速较低，在螺旋面上的物料受到重力的影响远比离心力的影响大，由于螺旋的转动物料不断沿螺旋面向下滑，于是产生轴向的位移，CX螺旋机基本上属于此种原理。
此种原理的螺旋机的填充系数值一般都小于0.5。
因为充填过多，物料不是沿螺旋面滑下，而是被螺旋的搅动使它翻越螺旋轴落下，并不能获得大的轴向速度。
应用范围及特点：1、螺旋输送机是在乳业、食品、兽药、粮食、化工等行业中广泛应用的一种输送设备，主要用于输送粉状、颗粒状和小块状物料。
但它不适宜输送易变质的、粘性的和易结块的物料。
2、螺旋输送机使用的环境温度为20-40℃；物料温度小于200℃；输送长度一般小于20米。
3、螺旋输送与其他设备相比较，具有结构简单、横截面尺寸小、密封性能好、可以中间多点装料和卸料以及操作安全、方便等。
螺旋输送机由螺旋机本体、进出料口及驱动装置三大部分组成。
只有了解其工作原理以及特点和结构才能更好地选择和使用它。
螺旋给料机
螺旋给料机螺旋给料机设备介绍螺旋给料机把经过的物料通过称重桥架进行检测重量，以确定胶带上的物料重量，装在尾部的数字式测速传感器，连续测量给料机的运行速度，该速度传感器的脉冲输出正比于给料机的速度，速度信号和重量信号一起送入给料机掌控器，掌控器中的微处置器进行处置，产生并显示累计量/瞬时流量。
该流量与设定流量进行比较，由掌控仪表输出信号掌控变频器更改给料机的驱动速度，使给料机上的物料流量发生变更，接近并保持在所设定的给料流量，从而实现定量给料的要求。
[1]螺旋给料机计算公式Q——螺旋给料机生产本领，t/h；D——螺旋给料机叶片直径，m；d——螺旋给料机转动轴直径，m；S——螺距，m；n——螺旋给料机的转速，r/min；φ——物料填充系数；ρ——物料聚积密度，t/m；C——螺旋给料机倾角系数。
螺旋给料机使用与维护a、给料机如用于配料、定量给料时，为保证给料的均匀稳定，防止物料自流应水平安装，如进行一般物料连续给料，可下倾10°安装。
对于粘性物料及含水量较大的物料可以下倾15°安装。
b、安装后的给料机应留有20mm的游动间隙，横向应水平，悬挂装置采纳柔性连接。
c、空试前，应将全部螺栓坚固一次，尤其是振动电磁的地脚螺栓，连续运转3—5小时，应重新紧固一次。
d、试车时，两台振动电机必须向旋转。
e、给料时在运行过程中应常常检查振幅，电流及噪音的稳定性，发觉异常应适时停车处置。
f、电磁轴承每2个月加注一次润滑油，高温季节应每月加注一次润滑油。
螺旋给料机结构特点螺旋给料机驱动端轴承、尾部轴承置于料槽壳体外部削减了灰尘对轴承的影响，提高了螺旋给料机关键件的适用寿命。
螺旋给料机中心吊挂轴承采纳滑动轴承，并设防尘密封装置，螺旋给料机密封件用尼龙或塑料，因而密封性能好，耐磨性强，阻力小，寿命长。
螺旋给料机滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金，可依据不同需要选用，螺旋给料机进出料口的快捷布置使其适应性更强，得到用户认可。
螺旋喂料机工作原理_螺旋喂料机制造商
【螺旋喂 料机工作 原理】 螺旋喂料 机也叫螺 旋给料机， 螺旋输送 机与刮板 输送机，斗 式输送机 等同属输送设备。螺旋喂料机把经过的物料通过称重桥架进行检测重量，以确定胶带上的物料重量， 装在尾部的数字式测速传感器，连续测量给料机的运行速度，该速度传感器的脉冲输出正比于给料机 的速度，速度信号和重量信号一起送入给料机控制器，控制器中的微处理器进行处理，产生并显示累 计量/瞬时流量。该流量与设定流量进行比较，由控制仪表输出信号控制变频器改变给料机的驱动速 度，使给料机上的物料流量发生变化，接近并保持在所设定的给料流量，从而实现定量给料的要求。 【螺旋喂料机工作特点】 螺旋喂料机具有输送效率高，工作安全可靠，结构简单，功能完备、密封性好、噪音小和外形美观等 特点。螺旋喂料机采用轴装式减速器和液力偶合器等先进的传动技术，头轮覆胶，一次冲压成形畚斗， 或高强度塑料畚斗，机筒采用四周咬边连接工艺，螺旋喂料机还配备了防爆电机，皮带防跑偏，失速
于一体的自动化控制计量设备专业制造商。
自加入“全国肥料产业技术创新战略联盟”以来，山东祺龙电子有限公司积极与联盟开展合作，积极 参与各学习指导会并介绍产品，让肥料行业同仁收获颇丰，在此鸣谢山东祺龙电子有限公司为肥料行 业做出的突出贡献！
开关和止逆转等装置。 螺旋喂料机被广泛使用在各种工业部门，如建材、电力、化工、冶金、煤炭、铝镁、机械、轻工、粮 食及食品行业；适用于水平或小于 20°倾角，输送粉状、粒状和小块状物ห้องสมุดไป่ตู้、如水泥、煤粉、粮食、 化肥、灰渣、砂子等，物料温度 200℃以下。 螺旋喂料机不宜输送易变质的、粘性大的、易结块的物料，因为这些物料在输送时会粘结在螺旋上， 并随之旋转而不向前移动或者在吊轴承处形成物料的积塞，而使螺旋机不能正常工作。 螺旋喂料机直径从 200 毫米到 500 毫米，共有五种规格，长度从 4 米到 70 米，每隔 0.5 米一档， 选型时符合标准公称长度，特殊需要可在选配节中另行提出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GX型螺GX型螺旋给料机是矿产、饲料、粮油、建筑业中 用途较广的一种输送机设备，可在环境温度为20~50℃的条件下，以小于20°的倾角单项输送， 温度低于200℃的物料。&
GX型螺旋给料机工作原理
GX型螺旋给料机利用旋转的螺旋将被输送的物 料沿固定的机壳内推移而进行输送工作，头部 极尾部轴承移至壳体外，GX型螺1八5五三7一5 七65旋给料机吊轴承采用滑动轴承，设有防尘 密封装置，轴瓦一般采用粉末冶金，输送水泥 采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。
GX型螺旋给料机应用范围
GX型螺旋给料机是工农业各部门机械化运输工作的主要机组， 可使运输工作减轻劳动强度，提高工作效率，应用范围很广； 适用于各行业，如建材、化工、电力、冶金、煤炭、粮食等 行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如 煤、灰、渣、水泥、粮食等。
GX型螺旋给料机产品特点
1、承载能力大、安全可靠。 2、适应性强、安装维修方便、寿命长。 3、整机体积小、转速高、确保快速均匀输送。 4、出料端设有清扫装置，噪声低、适应性强，进出料口位 置布置灵活。 5、密封性好、外壳采用无缝钢管制作，端部采用法兰互相 连接，刚性好。
