初中物理：滑动变阻器的应用
初中物理电路并联滑动变阻器
初中物理电路并联滑动变阻器
【引言】
在初中物理中，我们学习到电路中有两种排列方式：串联和并联。
本
文将介绍并联电路中的滑动变阻器，并讨论其特点、用途以及实验中
需要注意的事项。
【什么是滑动变阻器】
滑动变阻器是一种可以改变电路中电阻大小的元件，通常由一个底座、一个滑动片和一个可调电阻片组成。
通过移动滑动片，电路中电阻的
大小可以按需调整。
【滑动变阻器的特点】
1. 与普通电阻片相比，滑动变阻器更加灵活可调。
通过移动滑动片，
电路中电阻的大小可以在一个较大的范围内随意设定，非常方便。
2. 滑动变阻器的结构复杂，需要加工精度高，因此价格相对较贵。
【滑动变阻器的用途】
1. 滑动变阻器可以用于电调节器、音量控制器等电子设备的电路中，
通过改变电阻大小来调整电器的电流、电压、功率等参数。
2. 滑动变阻器还可以用于实验中，通过调节电阻大小来改变电路中的
电流强度，从而研究电路中电流、电势差等物理量的变化规律。
【滑动变阻器实验注意事项】
1. 在实验中使用滑动变阻器时，应先将电路中其他元件调整好，再移
动滑动片，以避免因电流过大损坏电路设备。
2. 在调节中，要小心调节，避免猛动滑动片，以免导致元件因移动过于猛烈而损坏。
3. 最后，在实验结束后要拆卸电路时，应先将电源关闭，再将滑动变阻器恢复到最初状态，以免对下一次实验产生干扰。
【结论】
在电路中，滑动变阻器是一种非常实用的元件，其可调性和精度能够满足不同需求的电子设备和实验需要。
在使用滑动变阻器时，我们要注意调节过程中的小心谨慎，以免造成不必要的损坏。
滑动变阻器在初中物理电学实验中的研究
滑动变阻器在初中物理电学实验中的研究滑动变阻器是一种常见的电阻器，在初中物理电学实验中经常被用于研究电流、电压和电阻之间的关系。
本文将介绍滑动变阻器在初中物理电学实验中的研究内容和方法。
滑动变阻器是一种能够改变电阻大小的装置，它由固定电阻和可滑动触点组成。
当滑动触点沿着固定电阻的长度方向移动时，接触点与固定电阻的接触长度就会改变，从而改变电阻的大小。
滑动变阻器可以通过改变接触长度来调节电流的大小和电阻的大小。
1.电流与电压的关系实验：通过调节滑动变阻器的接触长度，可以改变电路中的电阻大小，从而研究电流与电压之间的关系。
实验中可使用一个直流电源，将电路连接到电源的正负极上，然后通过调节滑动变阻器的接触长度，测量不同电阻下的电流和电压，并绘制电流与电压的关系曲线。
实验结果通常符合欧姆定律，即电流与电压成正比。
2.电阻的测量实验：滑动变阻器还可以用于测量电路中的未知电阻值。
实验中可将滑动变阻器连接到一个已知电阻上，然后测量电路中的总电阻值。
通过改变滑动变阻器的接触长度，使得电路中的总电阻与已知电阻相等，即可得到未知电阻的值。
3.欧姆定律的验证实验：利用滑动变阻器，可以验证欧姆定律在实验中的成立。
可以使用滑动变阻器构建一个简单的电路，将电路接入电源，并利用电流表和电压表测量电路中的电流和电压。
通过调节滑动变阻器的接触长度，观察电流和电压的变化，并检验它们是否满足欧姆定律的关系。
在进行滑动变阻器实验时，需要注意以下几点：1.实验操作要谨慎，避免滑动变阻器受力过大导致损坏。
2.滑动变阻器的接触面要保持清洁，以确保良好的接触。
3.实验中要注意测量仪器的选择和使用，保证测量的准确性。
4.为了保证实验的安全性，应注意正确连接电源和电路，避免短路和电流过大的情况。
滑动变阻器是初中物理电学实验中常用的实验装置，通过它可以研究电流、电压和电阻之间的关系，验证欧姆定律，并进行电阻的测量等实验研究。
在实验中要注意操作的谨慎和准确性，以保证实验结果的可靠性。
滑动变阻器在初中物理电学实验中的研究
滑动变阻器在初中物理电学实验中的研究滑动变阻器是一种常用的电学实验仪器，主要用于调节电路中的电阻大小，常常在初中物理教学实验中使用，以帮助学生理解电路中阻值的概念和电子元件的工作原理。
在本文中，我们将探讨滑动变阻器在初中物理实验中的应用和研究。
一、滑动变阻器的基本原理滑动变阻器由一个固定电阻和一个可滑动的电触头组成。
通过滑动电触头改变电路品质阻值，从而实现调节电路的目的。
滑动变阻器可以逐渐调节电路中的电阻，其电阻值的大小取决于滑动电触头所接触的位置。
当滑动电触头靠近固定电阻的一端时，其电阻值较小，而当滑动电触头靠近另一端时，则电阻值较大。
二、滑动变阻器的实验应用1.测量电池电动势和内阻通过滑动变阻器，可以制作一个电动势和内阻的测量电路，用于测量电池的电动势和内阻。
具体操作方法如下：（1）将电池、滑动变阻器和表头依次连接起来组成电路。
（2）将滑动变阻器的滑动电触头靠近电池端，记录下此时电池的电动势U。
（3）将滑动电触头逐渐向电流表方向滑动，记录此时电路中的电流值I、滑动变阻器的电阻值R，并计算出电池的内阻r，即 r = (U - IR)/I 。
2.模拟电路通过滑动变阻器，在电路中可以模拟出一些功能比较复杂的电子元件，比如变压器、互感器、电位器等。
这些元件往往具有非线性的电阻变化特性，使用滑动变阻器和其他基本元器件进行组合和调试，可以帮助学生更好地理解和掌握这些元件的工作原理。
3.科学探究滑动变阻器也可用于科学探究，如制作一个热释电电路。
热释电现象是指，在某些材料被加热时，会自发地产生电势差，将其连接电路中可以制作出一个简单的热释电电路。
使用滑动变阻器，可以调节电路中的电阻大小，进而观察和研究热释电产生的电动势和电阻变化规律。
1.在实验中使用的电源电压和电流值应按照设计要求进行设置，避免发生电路过载和电极氧化等情况。
2.实验前应检查滑动变阻器的电阻值和质量状况，确保其正常工作。
3.使用时要注意滑动变阻器的电触头位置，以免损坏元件或产生人身伤害。

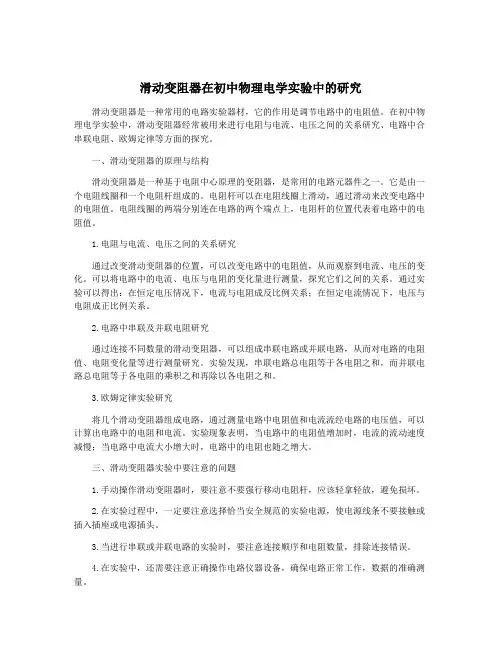

滑动变阻器在初中物理电学实验中的研究
滑动变阻器在初中物理电学实验中的研究滑动变阻器是一种常用的电路实验器材，它的作用是调节电路中的电阻值。
在初中物理电学实验中，滑动变阻器经常被用来进行电阻与电流、电压之间的关系研究、电路中合串联电阻、欧姆定律等方面的探究。
一、滑动变阻器的原理与结构滑动变阻器是一种基于电阻中心原理的变阻器，是常用的电路元器件之一。
它是由一个电阻线圈和一个电阻杆组成的。
电阻杆可以在电阻线圈上滑动，通过滑动来改变电路中的电阻值。
电阻线圈的两端分别连在电路的两个端点上，电阻杆的位置代表着电路中的电阻值。
1.电阻与电流、电压之间的关系研究通过改变滑动变阻器的位置，可以改变电路中的电阻值，从而观察到电流、电压的变化。
可以将电路中的电流、电压与电阻的变化量进行测量，探究它们之间的关系。
通过实验可以得出：在恒定电压情况下，电流与电阻成反比例关系；在恒定电流情况下，电压与电阻成正比例关系。
2.电路中串联及并联电阻研究通过连接不同数量的滑动变阻器，可以组成串联电路或并联电路，从而对电路的电阻值、电阻变化量等进行测量研究。
实验发现，串联电路总电阻等于各电阻之和，而并联电路总电阻等于各电阻的乘积之和再除以各电阻之和。
3.欧姆定律实验研究将几个滑动变阻器组成电路，通过测量电路中电阻值和电流流经电路的电压值，可以计算出电路中的电阻和电流。
实验现象表明，当电路中的电阻值增加时，电流的流动速度减慢；当电路中电流大小增大时，电路中的电阻也随之增大。
三、滑动变阻器实验中要注意的问题1.手动操作滑动变阻器时，要注意不要强行移动电阻杆，应该轻拿轻放，避免损坏。
2.在实验过程中，一定要注意选择恰当安全规范的实验电源，使电源线条不要接触或插入插座或电源插头。
3.当进行串联或并联电路的实验时，要注意连接顺序和电阻数量，排除连接错误。
4.在实验中，还需要注意正确操作电路仪器设备，确保电路正常工作，数据的准确测量。
总之，滑动变阻器是初中物理电学实验中常用的器材，通过滑动变阻器可以对电路中电压、电流和电阻等进行探究，培养学生实验操作能力和对电学知识的理解。
滑动变阻器在电路中的几种作用
滑动变阻器在电路中的几种作用滑动变阻器在初中物理占有极为重要的一席之地，被称为中考的八大基本器材（刻度尺、温度计、量筒、天平、弹簧测力计、电流表、电压表、滑动变阻器）之一，是八大器材中唯一的非测量工具。
滑动变阻器在电路中到底起什么作用，学生往往不太容易把握。
下面就滑动变阻器在电路中的作用结合实例进行讨论。
1、达到保护电路的目的根据欧姆定律I=U/R知道，当电源电压一定时，电路的总电阻越小，电流就越大，电路中的某些元件如电流表就越有损坏的可能。
因此，在伏安法测电阻、用电流表电压表测小灯泡的电功率等多个电学实验中，都配有滑动变阻器。
教材反复强调，电路连接完毕闭合开关前，一定要将滑动变阻器在电路中的阻值调至最大。
目的是为了尽可能增大电路的总电阻，使电路中的电流达到最小，从而达到保护电路的目的。
如伏安法测电阻、用电流表和电压表测小灯泡的电功率等实验都利用了滑动变阻器保护电路的作用。
2、达到控制变量（控制电压不变）的目的在九年级物理（沪粤版）上册的第十二章第2节《探究欧姆定律》中，欲探究电流与电阻及电压的关系，要采用控制变量法进行实验。
在探究电流与电阻的关系时，应该控制电压不变。
有这样一道试题：(07金华）某校兴趣小组同学想探究“一段电路中的电流跟电阻的关系”，设计了如下图甲所示的电路图（1）根据该兴趣小组设计的图甲电路图，把图乙的实物图连接完整。
（2）通过实验，该兴趣小组测得4组数据，如下表所示：其中第4次实验时电流表的指针位置如图丙所示，请把测得的电流数值填入表格中。
（3）在此探究实验过程中，当E、F两点间的电阻由4Ω更换为5Ω后，为了探究上述问题，你认为应该采取的操作是。
A．闭合开关，读出电流表的读数B．闭合开关，将变阻器的滑片适当向左移C．改变电压表、电流表的量程D．闭合开关，将变阻器的滑片适当向右移（4）从该实验中你可得出什么结论? 。
（用文字表述）由于电流与电压、电阻都有关，因此，要完成这个探究实验，就必须采取控制变量的方法，即控制电压不变。
滑动变阻器在初中物理电学实验中的作用
课程篇滑动变阻器是一个重要的电路元件，在初中物理电学实验中，有很多实验需要用到滑动变阻器才能获得事半功倍的效果。
在课堂教学中，学生能够熟练了解滑动变阻器的结构，了解它在电路中的用处，并且会简单地使用滑动变阻器来连接电路。
但是想要真正了解滑动变阻器在电路中起到什么样的作用，需要放在不同的电学实验中进行分析研究。
在初中物理电学实验中涉及滑动变阻器的有以下几个：（1）滑动变阻器在用伏安法测小灯泡的电功率。
（2）用伏安法研究电流与电压的关系的实验。
（3）设计实现小灯泡的亮与灭。
一、滑动变阻器在用伏安法测小灯泡的电功率中的作用滑动变阻器在此实验中的作用主要有：（1）保护电路。
（2）改变小灯泡两端的电压。
下面用实验来讲解一下滑动变阻器的作用：连接一个小灯泡与滑动变阻器串联的电路，电路中串联上电流表，电压表的两端连接在小灯泡的两端，这样做成一个简单的测小灯泡的电流和电压的电路，不同之处是串联上一个滑动变阻器。
通过调节滑动变阻器的电阻来改变小灯泡两端的电压和通过的电流。
滑动变阻器本身就是一个电阻，只不过是可以变动电阻值的电阻。
由公式P=UI，可知，只要改变其中一个变量，就可以测出小灯泡的实际功率。
在上面设计的电路中，串联电路的电压是相加的，已知U=IR，改变电阻就能改变电阻两端的电压，总电压不变，小灯泡两端的电压也就随之改变，从而测出小灯泡的实际功率。
要测出小灯泡的实际功率，还有一个要求是小灯泡两端的电压是实际电压，所以在实验中用到滑动变阻器，可以使小灯泡两端的电压是实际电压，达到提高实验准确度的目的。
二、用伏安法研究电流与电压的关系滑动变阻器在此实验中的作用主要是改变定值电阻两端的电压和通过的电流，从而找出规律。
在上面的实验中，我们已经提到过实验中的几个公式：P= UI，U=IR。
就其中的U=IR来说，这个公式是怎么得来的呢？也就是我们现在说的电流和电压的关系，这就用到伏安法来测量。
通过设计实验来讲解一下：猜想一下：导体的电阻一定时，通过的电流与两端的电压是正比关系；导体两端的电压一定时，通过的电流与电阻成反比。
滑动变阻器在不同实验中的作用
滑动变阻器在不同实验中的作用初中物理电学实验中离不开滑动变阻器，其工作原理是通过改变连入电路中电阻线的长度，来改变电路中的电阻，从而改变了电路中的电流。
滑动变阻器在电路中的作用却不尽相同，初中阶段的物理实验中滑动变阻器的基本作用是保护电路和改变电路中的电流和电压。
在不同的实验中，实验目的不同，其具体的作用也不相同，但保护电路一项在所有的电路中都有所体现，我们用几个具体的实例来分析一下它在不同实验中的其他作用：一、研究电流与电压的关系实验，如图1所示。
研究电流与电压的关系，需控制电阻不变，用定值电阻来完成。
当滑动变阻器的滑片移动时，改变了电路中的总电阻，从而改变了定值电阻两端的电压和通过它的电流。
可以进行多次测量，找到对应的电流值和电压值，分析并得出它们之间存在的关系：电阻一定时，通过导体的电流与导体两端的电压成正比。
滑动变阻器在这里的作用是改变电路中的电流和电压来寻找规律。
二、研究电流与电阻的关系实验，如图2所示。
研究电流与电阻的关系实验，是在电压一定的情况下，改变定值电阻的阻值来进行实验测量。
实验中准备几个阻值不同的定值电阻，先把定值电阻R1接入电路中，移动滑动变阻器的滑片到适当的位置，测出通过定值电阻R1的电流与R1两端的电压值；再换R1为R2，此时定值电阻两端的电压要发生改变，调滑动变阻器的滑片P使电压表的示数与第一次的示数相同，测出此时的电流值；以此方法分别测出通过不同阻值的定值电阻的电流。
分析比较不同电阻对应的不同电流，得出普遍规律，即电压一定时，通过导体的电流与导体的电阻成反比。
滑动变阻器在这个实验的的作用是控制定值电阻两端的电压保持不变。
三、伏安法测定值电阻的阻值。
如图1用电压表和电流表测未知电阻的阻值。
此实验中移动滑动变阻器的滑片改变电阻两端的电压和通过它的电流，可以多次测量，计算出多组电阻值，再取平均值，以减小实验误差。
四、伏安法测小灯泡的阻值，如图3所示。
小灯泡的电阻值与定值电阻的阻值不同，其电阻值受温度的影响较大。
滑动变阻器在初中物理电学实验中的研究
滑动变阻器在初中物理电学实验中的研究引言在初中物理学课程中，电学实验是非常重要的一部分。
学生通过进行各种电路实验，可以深入理解电路基本原理和电学知识。
而滑动变阻器是电学实验中常用的器材之一，它能够通过滑动触点改变电阻大小，从而对电路特性进行实验研究。
本文将探讨滑动变阻器在初中物理电学实验中的应用与研究。
一、滑动变阻器的原理滑动变阻器是一种能够改变电阻大小的电阻器，其原理是通过滑动触点在电阻材料表面移动，从而改变电路中的电阻值。
通常，滑动变阻器由一个固定的电阻材料和一个移动的触点组成，通过改变触点位置来改变电路中的电阻大小。
这使得滑动变阻器成为了电路中非常重要的元件，可以用来调节电路中的电阻值，从而实现对电路特性的控制。
二、滑动变阻器在电路实验中的应用在初中物理电学实验中，滑动变阻器可以应用于多种实验中，例如电路分析实验、电路特性实验等。
在电路分析实验中，可以使用滑动变阻器来调节电路中的电阻值，观察电流和电压的变化，从而帮助学生理解电阻对电路特性的影响。
在电路特性实验中，可以利用滑动变阻器来研究电阻值的变化对电流、电压的影响，以及电路中的功率和能量转换等特性。
通过这些实验，学生可以更加深入地理解电路的工作原理和特性。
三、滑动变阻器实验的设计在使用滑动变阻器进行电学实验时，需要设计合适的实验方案和步骤。
以下是一个以滑动变阻器为主要元件的实验设计：1. 实验目的：通过改变滑动变阻器的电阻值，研究电阻对电路特性的影响。
2. 实验原材料：滑动变阻器、电源、导线、电阻计等。
3. 实验步骤：(1) 搭建一个简单的电路，包括电源、滑动变阻器和电灯泡等元件。
(2) 利用滑动变阻器来改变电路中的电阻值，观察电流和电压的变化。
(3) 通过测量电流和电压的数值，计算功率和能量转换等特性。
通过这样的实验设计，学生可以通过实际操作来观察和研究电路中电阻对电路特性的影响，从而更好地理解电路的工作原理和特性。
四、滑动变阻器实验的意义和价值滑动变阻器在初中物理电学实验中的应用具有重要的意义和价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如图所示是某电子秤的结构示意图，其中P是一个可以紧贴AB 滑动的金属 滑片，S为自动控制开关。闭合开 关S，秤盘内不放物体时，电子秤
刻度表示数为0；在秤盘内放入物 体时，就可以从电子秤刻度表上
读出该物体的质量;当被测物体的质量超过电子秤量程时，开关S自动断开，
电子秤无示数。则下列判断正确的是( ) A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质量越大 B．电子秤的刻度表是下个电压表，它的示数越大说明所称物体质量越大
恰在电阻棒ab的中点位置，则根据题中提
供的信息可知
A．电阻棒的总电阻是45Ω
ቤተ መጻሕፍቲ ባይዱ
B．小聪的身高是1．7 m，小亮的身高是 1．5 m
C．小聪的身高是1．5 m，小亮的身高是 1．7 m D．从理论上分析，该测量仪的身高测量
范围是1．2——1．8 m
A表示数 I/A
V表示数 U/V
身高h/m
小聪 小英 小亮 0．20 0．15 0．12 2．0 3．0 3．6
如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器
接入电路，R1为定值电阻。当闭合开关S，A板上受到的压力F
增大时： (1)电流表示数将________，
电压表的示数将________。
(2)此装置可作为压力计使用，
为使压力增大时，压力计的示数随指针向右摆动而增大，应 把________(选填“电流表”或“电压表”)改装为压力计。
如图所示，AB间的弹簧中间
有可收缩的导线将滑动变阻器
接入电路，R1为定值电阻。
当闭合开关S，A板上受到的
压力F增大时(1)电流表示数
将 ，电压表的示数将 (2)此装置可做为压力计使用， 为使压力增大时，压力计的示 数随指针向右摆动而增大，应 把 （填“电流表”或“电 压表”）改装为压力计。
如图所示是小明设计的一个简易电子身高
C．电子秤的AB 部分是一个滑动变阻器，且A端为绝缘体
D．电子秤所称物体的质量越大;消耗的电能越少
如图所示，是小丽设计的压力传感器的原 理图，其中R1是滑动变阻器，R2是定值电阻． 当压力F增大时 ( ) A．电流表示数减小，电压表示数增大 B．电流表示数减小，电压表示数减小 C．电流表示数增大， 电压表示数增大 D．电流表示数增大， 电压表示数减小
1．6
小明观察了市场上的测重仪后，设计了 如图四个电路（R是定值电阻，R1是滑动变 阻器）．可以测量人体重的电路是（ ）
R1 R V
S
A
R1 R A
S
B
R R1 V
S
C
R R1
SV
D
D．A表和V表示数均变大
重庆市高速公路收费站于去年开始对过往的超载货车实施 计重收费，某同学结合所学物理知识设计了如图所示的计重 秤原理图，以下说法正确的是
A．称重表相当于一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时， 称重表的示数越小
D．当车辆越重时， 称重表的示数越大
点评 处理滑动变阻器引起的动态电路问题时，先判断电路 的连接，然后分析电阻的变化，再利用欧姆定律确定各部分电 路的电流和电压的变化情况。
计算机鼠标内装有起自动控制作用的传感器，如 图是它的工作原理示意图．当物体M在导轨上平行移 动时，可带动与之相连的金属滑片P移动，通过电压表 示数可反映物体M移动的距离．当物体M向右移动时，
滑动变阻器的应用
将光敏电阻 R、定值电阻 R0、电流表、电压表、开
关和电源连接成如图所示 电路．光敏电阻的阻值随 光照强度的增大而减 小．闭合开关，逐渐增大 光敏电阻的光照强度，观 察电表示数的变化情况是 （）
A．A表和V表示数均变小
B．A表示数变大，V表示 数变小
C．A表示数变小，V表示 数变大
测量仪的示意图。其中，电源电压恒为6
V的，、保竖护直电放阻置R的0=硬2电0 阻Ω；棒R、是总一长只为固40定c着m，
其接入电路的电阻与接入电路的棒长成正
比；金属杆cd和MP（右端P是滑片）与
电路接触良好，电阻不计。小明用该测量
仪对小聪、小英和小亮的身高进行了测量，
其数据见下表。若已知小英测量时，滑片
