电子负载仪指导书电子负载仪指导书1-引言欢迎使用本款电子负载仪。
本指导书将详细介绍负载仪的功能、使用方法和注意事项。
2-产品概述2-1 产品特点●高精度测量●宽范围负载能力●多种工作模式●便捷的操作界面2-2 规格参数●输入电压范围：[输入电压范围]●负载电流范围：[负载电流范围]●最大功率承载能力：[最大功率承载能力]●精度：[精度]3-使用方法3-1 连接设备●将电源线插入负载仪的电源接口。
●将负载仪的输入端与待测电路连接。
3-2 启动负载仪按下电源按钮，负载仪将开始运行。
待仪器成功启动后，屏幕将显示主界面。
3-3 设置参数根据实际需求，在主界面上设置合适的参数，如电流范围、负载模式等。
3-4 开始测试●确认设置参数无误后，按下开始按钮，测试即可开始。
●监测和记录负载仪输出的电流值、电压值等数据。
4-注意事项4-1 安全使用●在使用负载仪前，确保已按照产品说明书正确连接电源和电路。
●避免触摸负载仪的内部部件，以防触电事故发生。
●不得将负载仪用于超出其规格参数的测试，否则可能损坏负载仪。
4-2 环境要求●使用负载仪的环境应干燥、温度适宜。
●避免负载仪与液体或金属接触，以防发生短路或腐蚀等问题。
4-3 维护保养●定期清洁负载仪外壳，以保持良好的散热效果。
●如发现负载仪存在异常或故障，应停止使用并联系售后服务。
5-附件本文档附带以下附件：●产品说明书●电源线●额外的测试连接线6-法律名词及注释●输入电压范围：指负载仪能够接受的输入电压的范围。
●负载电流范围：指负载仪能够承载的负载电流的范围。
●最大功率承载能力：指负载仪能够承受的最大功率。
●精度：指负载仪测量数据与实际值之间的差距。
【最新文档】电子负载作业指导书-实用word文档 (11页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电子负载作业指导书篇一：直流电子负载内校作业指导书目的：为确保检验，测量和试验所用的直流电子负载溯源至国家基础，保持其量值的准确可靠，规范内校操作，特制订本作业指导书。
1. 范围：本作业指导书规定了有关直流电子负载的规范性引用文件、术语和定义、校准条件、校准项目、校准方法和校准记录，适用于公司所有型号的直流电子负载的内部校准。
2. 职责：设备管理组：负责制定仪器年度内校计划与实施等相关工作仪校工程师：负责按照内校作业指导书进行作业3. 规范性引用文件JJF--30101-201X直流电子负载校准规范4. 术语和定义最大误差:设定值*%+最大量程*% 首次校准:从未校准过秤所进行的校准随后校准:首次校准后的校准5. 校准条件 5.1. 校准主要器具数字万用表:安捷伦34405A 直流稳压电源: 60V30A5.2. 环境要求环境温度：25℃±2℃ 环境湿度：50%RH±10%RH将它们输出负端连接一起；然后将数字万用表的正、负端分别接到无感电阻R 的两端,如图2；篇二：艾德克斯电子负载操作指导书艾德克斯电子负载操作指导书1. 目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书 2. 范围：本作业指导书适用该仪器的使用操作 3. 职责：工艺组:负责仪器定期校验实验室：负责仪器设备保养，作业指导书编写. 使用者：按照作业指导书使用仪器4. 作业内容：4.1. 仪器介绍4.1.1. 仪器主要参数输出电压:DC500V,输出功率:300W,输出电流:15A操作模式:除了4个经典模式外,还包含电池放电模式、Von Voff 、动态测试等. 定电流操作模式:不管输入电压是否改变，电子负载消耗一个恒定的电流.定电压操作模式: 电子负载将消耗足够的电流来使输入电压维持在设定的电压上.定电阻操作模式:电子负载被等效为一个恒定的电阻会随着输入电压的改变来线性改变电流定功率操作模式: 电子负载将消耗一个恒定的功率，如果输入电压升高，则输入电流将减少，功率P（=V* I ）将维持在设定功率上.4.1.2. 仪器面板介绍4.1.3. 指示灯功能描述4.2. 定电流负载模式操作步骤4.2.1. 插上仪器电源、启动仪器处于待机状态.4.2.2. 在仪器面板上按I-set键，屏幕显示CURRENT=0.000A .4.2.3. 通过数字键或者是旋钮输入所需的电流值，如CURRENT=1A按 Enter键确认. 4.2.4. 被测样品与仪器连接4.2.5. 在仪器面板上按ON/OFF 键,仪器开始输出电流.4.3. 定电压负载模式操作步骤 4.3.1. 操作步骤同4.44.4. 定电阻负载模式操作步骤 4.4.1. 操作步骤同4.44.5. 定功率负载模式操作步骤 4.5.1. 操作步骤同4.44.6. 电池放电测试操作步骤4.6.1. 定义: 使用恒流模式来进行容量测试,可编程设置关断电平,当电池电压过低时,系统确定电池达到设定阈值或非安全状态前夕,自动中断测试.在测试过程中可以观测电池的电压,放电电流,负载功率和电池已放电容量.4.6.2. 在仪器面板上按 On/Off键，使负载的输入状态为关闭，连接好待测电池.4.6.3. 按 I-set键，VFD显示CURRENT= 0.000A,设置电池的放电电流,按Enter键确认.注意：负载的放电电流必须小于电池所供给的电流,在此范围内尽量设大.4.6.4. 按Shift+ Battery（数字键8）,屏幕显示MIN OLT=0.10V,设置关断电压,按Enter键开始放电测试. 当电池电压跌落到关断电压时, 负载的输入状态自动OFF.4.6.5. 再次按hift+ Battery（数字键8）键可退出电池容量测试模式.4.6.6. 在测试过程中按上下键切换观察电池的电压,实际放电电流和负载功率,电池已放电容量. 4.7. Von Voff 操作步骤4.7.1. 定义: 当待测电源上升速度或下降速度慢时,电子负载就有可能将待测电源保护.电子负载提供了Von（带载电压）和Voff （卸载电压）功能,当待测电源电压上升且大于Von 带载电压时,负载开始带载测试.当待测电源电压下降且小于Voff 卸载电压时,负载则卸载，输入状态为OFF.4.7.2. 按 Shift + Menu 键进入菜单4.7.3. 屏幕显示MAX CURRENT SET，按下方向键▼至>VOLTAGE ON SET,按Enter键确认.4.7.4. 屏幕显示>VOLT.ON=0.00V,按数字键设置带载电压值(0.1V至最大电压值),按Enter确认. 4.7.5. 按下方向键▼至>VOLTAGE OFF SET, 按Enter键确认.4.7.6. 屏幕显示>VOLT.OFF=0.00V按数字键设置卸载电压值(0V至最大电压值) 按Enter键确认. 4.8. 动态测试操作步骤定义: 动态测试操作能够使负载在两种负载电流或电压间反复切换，此功能可以用来测试电源的动态特性.动态测试操作可以用前面板Shift + Tran键使能或失能,在动态测试操作以前,应首先设置动态测试操作的相关参数Shift +S-Tran. 这些参数包括：A值脉宽时间,B 值脉宽时4.8.1.1. 连续模式（CONTINUOUS）:在连续模式下，当动态测试操作使能后，负载会连续的在A值及B值之间切换. 4.8.1.2. 举例操作.负载电流在5A和10A之间切换,负载电流在 5A时保持2ms,在 10A时保持3ms.假设被测仪器输出电压为12V，当前在定电流模式下.4.8.1.3. 关闭负载的输入4.8.1.4. 按下Shift+ S-Tran ,设置 LEVEL A=5A,按 Enter,设置 WIDTHA=3ms,按Enter,设置 LEVER B=10A,按 Enter,设置 WIDTH B=2ms,按 Enter确认.4.8.1.5. 此时动态模式为CONTINOUS，按 Enter确认. 4.8.1.6. 按 On/Off键打开负载的输入.4.8.1.7. 按下 Shift+ Tran 开始执行动态测试操作. 4.8.1.8. 再按下Shift+ Tran 将停止动态测试操作.4.8.2. 脉冲模式（PULSE）: 在脉冲模式下,当动态测试操作使能后,每接收到一个触发信号,负载就会切换到B 值下, 在维持B脉宽时间后,会切换回A值下.4.8.2.1. 举例操作.负载电流在5A 和 10A之间切换.负载每接收到一个触发信号，就会切换到10A电流值,10ms后切换回 5A电流值.假设被测仪器输出电压为 12V,当前在定电流模式下.。
DC电子负载操作指导书
设备操作指导书文件编码：INVT-LAB-ZDS-22DC 电子负载操作指导书拟 制：____葛广远 ____ 日 期：2010.08.16_ 审 核：___________________日 期：__________ 批 准：___________________日 期：__________设备操作指导书英威腾电气股份有限公司实验室文件编码： INVT-LAB-ZDS-22版 本：V1.0 密 级：机 密生效日期：2008.05 页 数：12 页更改信息登记表文件名称:DC电子负载操作指导书文件编码: INVT-LAB-ZDS-22版本更改原因更改说明更改人更改时间V1.0 拟制新规范葛广远评审会签区：人员签名意见日期目录1、适用范围 (4)2、负载模块技术指标 (4)3、设备的前面板组成 (6)4、电子负载的工作模式 (7)模式 (7)4.2.CR模式 (9)4.3.CV模式 (9)5、电子负载的保护特性 (10)6、操作指导 (10)6.1.连接被测电源 (10)6.2.选择通道 (11)6.3.设置工作模式 (11)DC电子负载操作指导书1、适用范围本操作指导书仅适用于Chroma 6310系列DC电子负载，其主要是用来指导操作人员正确操作该仪器进行开关电源测试。
2、负载模块技术指标负载模块的性能指标如下：3、设备的前面板组成各功能键含义：CHAN：通道选择键。
通过此键选择需要设置的通道，主机框面板上对应的通道指示灯会亮。
通道配置如上图所示。
MODE：模式选择键。
通过此键选择被选通道的工作模式。
PROG：程序组选择键。
通过此键选择存储在EEPROM内的已设置好的测试程序。
CLEAR：清除键。
通过此键清除误键入的数值。
RECALL：调出文件键。
通过此键调出存储在EEPROM内的各通道的设置。
EEPROM可存储101个设置文件，用户可设置1~100号文件，101号文件是出厂默认设置。
SAVE：保存设置文件键。

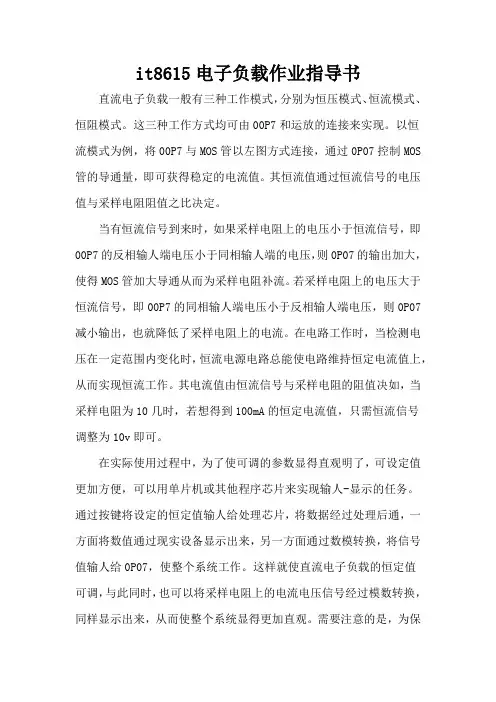

it8615电子负载作业指导书
it8615电子负载作业指导书
直流电子负载一般有三种工作模式，分别为恒压模式、恒流模式、恒阻模式。
这三种工作方式均可由00P7和运放的连接来实现。
以恒
流模式为例，将00P7与MOS管以左图方式连接，通过0P07控制MOS 管的导通量，即可获得稳定的电流值。
其恒流值通过恒流信号的电压值与采样电阻阻值之比决定。
当有恒流信号到来时，如果采样电阻上的电压小于恒流信号，即00P7的反相输人端电压小于同相输人端的电压，则0P07的输出加大，使得MOS管加大导通从而为采样电阻补流。
若采样电阻上的电压大于恒流信号，即00P7的同相输人端电压小于反相输人端电压，则0P07减小输出，也就降低了采样电阻上的电流。
在电路工作时，当检测电压在一定范围内变化时，恒流电源电路总能使电路维持恒定电流值上，从而实现恒流工作。
其电流值由恒流信号与采样电阻的阻值决如，当采样电阻为10几时，若想得到100mA的恒定电流值，只需恒流信号
调整为10v即可。
在实际使用过程中，为了使可调的参数显得直观明了，可设定值更加方便，可以用单片机或其他程序芯片来实现输人-显示的任务。
通过按键将设定的恒定值输人给处理芯片，将数据经过处理后通，一方面将数值通过现实设备显示出来，另一方面通过数模转换，将信号值输人给0P07，使整个系统工作。
这样就使直流电子负载的恒定值
可调，与此同时，也可以将采样电阻上的电流电压信号经过模数转换，同样显示出来，从而使整个系统显得更加直观。
需要注意的是，为保
证电全工作，在实际使用过程中，应该对测试信号进行过压保护，防止测试信号过大对电路造成损害。
另外如果系统的电流值较高时，对采样电阻的功率要求也要相对严格。
chroma6310系列电子负载操作指导书
_」1^1 | 回回回| 叵I B a(3_ ryi 3 UO L_卜刁G3 E SLOCK□Chroma 6310系列电子负载操作指导书1刖言和目的本文阐明了 Chroma 6310系列电子负载操作方法，便于实际的操作使用。
2适用范围适用于Chroma 6310系列电子负载的使用操作。
3操作规程仪器简介Chroma 6310系列电子负载6314插框可以放下四路电子负载，6312可以放下两路负载模块（63102、63103、63105、63107••…），包括一个处理器， GPIB 接口、RS-232接口、 控制面板、以及显示器和 PASS/FAIL 言号。
具有SAVE/RECALI 功能，可以储存100份文 件，10个程序、一个缺省默认设计。
各路负载模块可以各自工作在 CC CR 、CV 三种模式，每个模块都具有一个或者两个通道（63103、63106为当通道模块，63102、63107为双通道模块），每个通道都有自己的编号（1~8）,可以各自独立地turn on/ turn off,或 short-circuited 。
如果一个模块带载不够还可以将模块并联提高带载能力，当四路都加载 时最大功率可达1200W 。
其中控制面板有三个键都可以实现两个功能，将 SHIFT 键与该键同时按下就可以实现另外一个功能。
W CIW ^NEL00009^5 fl 5*插框面板按钮介绍』匚回s1．电源开关2. LCD显示器3 ．通道显示4 ．功能键CHAN:选定通道进行设置MODE:用来选择带载模式（CC CR CV）PROG用来编辑一组带载程序或者运行一组带载程序。
CLEAR当数字输入错误后，按该键可以清除。
RECALL可以用来调用先前存储的负载设置。
SAVE当你设置好一种负载后可以使用该键保存到一个程序里面（1to10），下次使用可以通过RECALL（ 1to10 ）调用。
存储/调用（SAVE/RECAL）该系列负载可以对各路负载设定值按顺序储存在一个文件里，下次再要用到该系列负载时可以将此文件调用出来，如你要将已经设定好好的负载值储存到1号文件里，则只需按SAVE然后按方向键，当显示器出现SAVE PROGRAM 1 : YES 2：NO时，按键“ 1”存储，当下次要再次调用该系列负载时，只需按RECALL 1，ENTER则所有通道的设定值都回被条用出来，然后按LOAD即可加载。
电子负载使用指导书
PRODIGIT目录目录第一章、概论 (3)1.1整体说明 (3)1.23310C系列电子负载之特性 (8)1.3附件 (8)1.4规格 (9)1.5系统方块图 (11)第二章、装机 (12)2.1装入及拔出3310C系列电子负载 (13)2.2电子负载模组的操作流程 (14)第三章、操作 (15)3.1操作说明 (16)3.23310C系列电子负载模组的起始设定参数 (23)3.3负载输入连接器与连接引线之考虑事项 (24)3.4负载电流粗调、微调，增量及减量调整 (25)3.5I MONITOR (输出) (27)3.6保护特性 (28)第四章、应用 (29)4.1本地电压检知连接法 (29)4.2远地电压检知连接法 (30)4.3固定电流模式(C.C. MODE)的应用 (31)4.4固定电阻模式(C.R. MODE)的应用 (33)4.5固定电压模式(C.V. MODE)的应用 (34)4.6固定功率模式(C.P. MODE)的应用 (35)4.7多组输出之电源供应器与电子负载之连接 (36)4.8并联操作 (37)目录PRODIGIT 图形图1.13310C0-60V/0-30A150W电子负载功率曲线图 (3)图1.23311C0-60V/0-60A300W电子负载功率曲线图 (3)图1.33312C0-250V/0-10A300W电子负载功率曲线图 (4)图1.43314C0-500V/0-5A200W电子负载功率曲线图 (4)图1.53315C0-60V/0-15A75W电子负载功率曲线图 (4)图1.6固定电流模式特性图 (5)图1.7固定电阻模式特性图 (5)图1.8固定电压模式特性图 (6)图1.9固定功率模式特性图 (6)图1.10动态负载模式特性图 (7)图1.113310C系列电子负载之方块图 (11)图2.1负载输入连接器与固定镙丝 (12)图2.2电子负载装入及拔出 (13)图2.33310C系列电子负载操作流程图 (14)图3.1前面板图 (15)图3.2典型的3310C系列电子负载连接方式 (21)图3.3负载电流之类比设定输入 (22)图4.1本地/远地电压检知连接图 (29)图4.2远地电压检知连接图 (30)图4.3固定电流操作模式之应用 (31)图4.4动态负载电流 (32)图4.5固定电阻操作模式之应用 (33)图4.6固定电压操作模式之应用 (34)图4.7固定功率操作模式之应用 (35)图4.8多组输出电源供应器与电子负载之连接图 (36)图4.9电子负载多组并联之连接图 (37)表格表1.13310C系列电子负载规格表 (9)表1.13310C系列电子负载规格表(续) (10)表3.13310C起始状态设定 (23)表3.23311C起始状态设定 (23)表3.33312C起始状态设定 (23)表3.43314C起始状态设定 (24)表3.53315C起始状态设定 (24)表3.6负载电流按键粗调/微调及不同档位之解析度 (266)PRODIGIT第一章概论第一章、概论1.1整体说明3310C 系列电子负载是用来测试估估直流电源供应器之规格特性，蓄电池之寿命特性以及电子元件之规格等用途。
电子负载3710A指导书
三 阶 文 件电子负载指导书 版本/次 A/04.2 操作说明4.2.1工作模式选择4.2.1.1 定电流工作模式 （CC）4.2.1.1.1 如设置负载电流为3.12A.首先按I-set键，然后按数字键按钮“3”“.”“1”“2”来输入电流，接下来按I-set来确认。
在按ESC键退回主界面。
4.2.1.1.2 利用旋钮来设置，按下I-set键，直接旋转旋钮，电流值将相应改变。
开始光标在LCD上显示值的最后一位，可通过在旋转按钮旁边的左右键移动光标，再旋转旋钮改变该位上的值。
4.2.2.1 定功率工作模式 （CP）4.2.2.1.1 如设置负载功率为30W.首先按P-set键，然后按数字键按钮“3”“0”“.”“0”来输入电流，接下来按p-set来确认电流。
在按ESC键退回主界面。
4.2.2.1.2 利用旋钮来设置，按下p-set键，直接旋转旋钮，电流值将相应改变。
开始光标在LCD上显示值的最后一位，可通过在旋转按钮旁边的左右键移动光标，再旋转旋钮改变该位上的值。
4.2.3.1 定电阻工作模式 （CR）4.2.3.1.1 如设置负载电阻为50Ω.首先按R-set键，然后按数字键按钮“5”“0”“.”“0”来输入电流，接下来按R-set来确认电流。
在按ESC键退回主界面。
4.2.2.3.1.2 利用旋钮来设置，按下R-set键，直接旋转旋钮，电流值将相应改变。
开始光标在LCD上显示值的最后一位，可通过在旋转按钮旁边的左右键移动光标，再旋转旋钮改变该位上的值。
4.3 放电测试：将电池置于安全装置上，红线夹子姐电池正极，黑线夹子接电池负极4.3.1 将电池置于安全装置上，红线夹子姐电池正极，黑线夹子接电池负极4.3.2 按I-set键进入放电电流大小设定状态，输入具体电流值，按“ENT”键确认后再按“ON/OFF”键进入电池放电状态。
放电电流大小以制造商规定的最大放电电流强制方电。
4.2.3 观察显示窗测试情形，确认安全后取出电池，进行结果判定。
电子负载仪IT8512说明书
直流可编程电子负载 型号IT8500 系列
IT8511/IT8512/IT8512B/ IT8512C
© 版权归属于艾Байду номын сангаас克斯电子有限公司 Ver1.1 /MAR, 2008/ IT8500-401
1
第一章 快速入门...............................................................................................................................6 1.1 开机自检 .....................................................................................................................................6 1.1.1 介绍 .....................................................................................................................................6 1.1.2 自检步骤 ..............................................................................................................................6 1.1.3 如果负载不能启动................................................................................................................6 1.2 前面板介绍 .................................................................................................................................7 1.3 后面板介绍..................................................................................................................................8 1.4 VFD 指示灯功能描述 ..................................................................................................................8 1.5 键盘介绍.....................................................................................................................................8 1.6 快速功能键..................................................................................................................................9 1.7 菜单操作 .....................................................................................................................................9 1.8 选件和配件................................................................................................................................11
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.目的：
为了使实验仪器操作方法规范，确保产品检测正确，延长仪器使用寿命，特制定本作业指导书
2. 范围：
本作业指导书适用该仪器的使用操作3.职责：
使用者：按照作业指导书使用仪器
测试室：负责仪器设备保养，作业指导书编写. 4. 作业内容： 4.1.1. 仪器主要参数
定电流操作模式:不管输入电压是否改变，电子负载消耗一个恒定的电流.
定电压操作模式: 电子负载将消耗足够的电流来使输入电压维持在设定的电压上.
定电阻操作模式:电子负载被等效为一个恒定的电阻会随着输入电压的改变来线性改变电流 定功率操作模式: 电子负载将消耗一个恒定的功率，如果输入电压升高，则输入电流将减 少，功率P（=V * I ）将维持在设定功率上4.1.2. 仪器面板介绍
深圳市鑫茂阳科技有限公司
电子负载仪操作指导书
发行日期2013-6-19
4.1.仪器介绍
输出电压:DC120V,输出功率:150W,输出电流:30A
文件编号MY-QC-001版 次A/1
页 次第1页 共2页
4.1.3. 指示灯功能描述
4.2. 定电流负载模式操作步骤
4.2.1. 插上仪器电源、启动仪器处于待机状态.
4.2.2. 在仪器面板上按I-set键，屏幕显示CURRENT=0.000A .
4.2.3. 通过数字键或者是旋钮输入所需的电流值，如CURRENT=1A按 Enter键确认. 4.2.4. 被测样品与仪器连接
4.2.
5. 在仪器面板上按ON/OFF 键,仪器开始输出电流. 4.3. 定电压负载模式操作步骤 4.3.1. 操作步骤同4.4
4.4. 定电阻负载模式操作步骤 4.4.1. 操作步骤同4.4
4.5. 定功率负载模式操作步骤 4.5.1. 操作步骤同4.4
深圳市鑫茂阳科技有限公司
电子负载仪操作指导书
版 次A/1
页 次第2页 共2页发行日期2013-6-19
文件编号MY-QC-001
流。
