聚丙烯工艺流程及操作规程 精品
聚丙烯工艺流程
聚丙烯工艺流程聚丙烯是一种常见的塑料材料，广泛应用于家电、汽车、包装等领域。
下面是聚丙烯的工艺流程。
1. 原料准备：聚丙烯的原料主要是丙烯。
首先需要将丙烯加热至适宜的温度，使其变为液态，便于后续的加工操作。
2. 聚合反应：将加热后的丙烯注入反应釜中，加入催化剂和起始剂，进行聚合反应。
聚合反应是将丙烯分子通过共价键连接起来，形成聚丙烯链。
反应过程中需要控制反应温度、压力和时间，以确保聚合反应的顺利进行。
3. 精炼处理：聚合反应后得到的聚丙烯具有一定的杂质和不完整的链结构。
为了提高聚丙烯的纯度和物理性能，需要对其进行精炼处理。
通过高速搅拌、加热和冷却等操作，去除杂质，使聚丙烯链结构更加完整。
4. 制粒和干燥：精炼后的聚丙烯需要经过制粒和干燥处理。
制粒是将聚丙烯熔融后通过挤出机制成颗粒状。
干燥是为了去除制粒过程中产生的水分和挥发性物质，提高聚丙烯的稳定性和质量。
5. 注塑成型：经过制粒和干燥处理后的聚丙烯颗粒可用于注塑成型。
注塑成型是将聚丙烯颗粒加热至熔融状态后，通过注塑机将熔融聚丙烯注入模具中，冷却成型。
注塑成型可以制作各种形状和尺寸的聚丙烯制品。
6. 加工和后处理：聚丙烯制品成型后还需要进行加工和后处理。
加工包括切割、冲孔、钻孔等操作，以获得所需的形状和功能。
后处理包括表面处理、热处理等，以改善聚丙烯制品的外观和性能。
7. 检验和包装：最后，聚丙烯制品需要进行质量检验和包装。
质量检验包括外观检查、尺寸测量、物理性能测试等，以确保产品符合规定的标准。
包装是保护产品，方便储存和运输。
以上就是聚丙烯的工艺流程，通过以上步骤可以将丙烯转化为聚丙烯制品，广泛应用于各个领域。
聚丙烯注塑工艺(3篇)
第1篇一、引言聚丙烯（PP）是一种常用的热塑性塑料，具有良好的耐化学性、耐热性、绝缘性、机械强度和加工性能。
聚丙烯注塑工艺是将聚丙烯颗粒加热熔化，通过注塑机将熔体注入模具中，冷却固化后得到所需形状的塑料制品。
本文将详细介绍聚丙烯注塑工艺的原理、设备、工艺参数及注意事项。
二、聚丙烯注塑工艺原理聚丙烯注塑工艺主要包括以下几个步骤：1. 预塑：将聚丙烯颗粒加入注塑机料斗，通过料斗加热使颗粒熔化。
2. 注塑：将熔化的聚丙烯熔体通过注塑机的螺杆推进，注入模具腔内。
3. 冷却：注塑完成后，模具中的熔体开始冷却固化。
4. 开模取件：冷却固化后，打开模具取出成品。
5. 后处理：对成品进行清洗、干燥等处理。
三、聚丙烯注塑设备1. 注塑机：注塑机是聚丙烯注塑工艺的核心设备，主要有螺杆式注塑机和柱塞式注塑机两种类型。
2. 模具：模具是注塑工艺中另一个重要设备，用于成型聚丙烯制品。
3. 辅助设备：辅助设备包括料斗、加热器、冷却器、控制系统等。
四、聚丙烯注塑工艺参数1. 加热温度：聚丙烯的熔化温度一般在160℃～220℃之间，具体温度根据聚丙烯牌号和注塑机型号进行调整。
2. 注塑压力：注塑压力一般在60MPa～120MPa之间，具体压力根据制品的壁厚和形状进行调整。
3. 注塑速度：注塑速度分为慢速、中速和快速，应根据聚丙烯的熔化性能和制品的形状进行调整。
4. 冷却时间：冷却时间取决于制品的壁厚和冷却效果，一般控制在15～30秒之间。
5. 模具温度：模具温度一般在50℃～100℃之间，具体温度根据聚丙烯的熔化性能和制品的形状进行调整。
五、聚丙烯注塑工艺注意事项1. 聚丙烯颗粒的干燥：聚丙烯颗粒在注塑前应进行干燥处理，以防止注塑过程中产生气泡和降解。
2. 模具预热：注塑前应对模具进行预热，以防止模具温度过低导致制品表面出现缩痕。
3. 螺杆转速：螺杆转速应根据聚丙烯的熔化性能和注塑速度进行调整，以防止熔体过热或过冷。
4. 注塑压力：注塑压力应根据制品的壁厚和形状进行调整，以防止制品出现变形和缺陷。
聚丙烯生产工艺技术

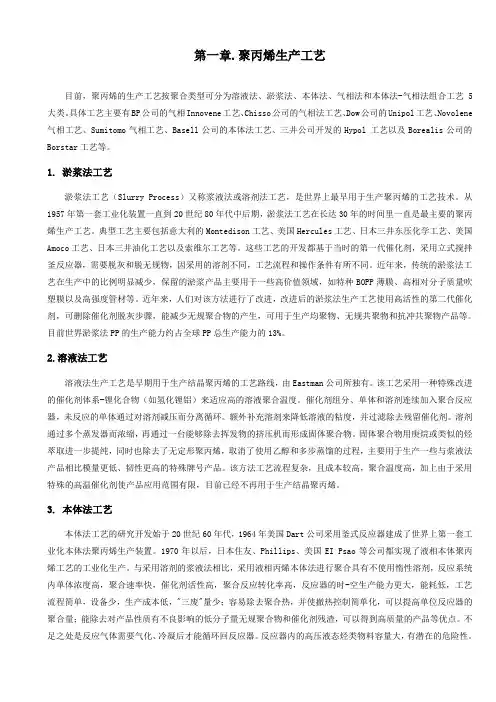

第一章.聚丙烯生产工艺目前，聚丙烯的生产工艺按聚合类型可分为溶液法、淤浆法、本体法、气相法和本体法-气相法组合工艺5大类。
具体工艺主要有BP公司的气相Innovene工艺、Chisso公司的气相法工艺、Dow公司的Unipol工艺、Novolene 气相工艺、Sumitomo气相工艺、Basell公司的本体法工艺、三井公司开发的Hypol 工艺以及Borealis公司的Borstar工艺等。
1. 淤浆法工艺淤浆法工艺（Slurry Process）又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。
从1957年第一套工业化装置一直到20世纪80年代中后期，淤浆法工艺在长达30年的时间里一直是最主要的聚丙烯生产工艺。
典型工艺主要包括意大利的Montedison工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco工艺、日本三井油化工艺以及索维尔工艺等。
这些工艺的开发都基于当时的第一代催化剂，采用立式搅拌釜反应器，需要脱灰和脱无规物，因采用的溶剂不同，工艺流程和操作条件有所不同。
近年来，传统的淤浆法工艺在生产中的比例明显减少，保留的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。
近年来，人们对该方法进行了改进，改进后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。
目前世界淤浆法PP的生产能力约占全球PP总生产能力的13%。
2.溶液法工艺溶液法生产工艺是早期用于生产结晶聚丙烯的工艺路线，由Eastman公司所独有。
该工艺采用一种特殊改进的催化剂体系-锂化合物（如氢化锂铝）来适应高的溶液聚合温度。
催化剂组分、单体和溶剂连续加入聚合反应器，未反应的单体通过对溶剂减压而分离循环。
额外补充溶剂来降低溶液的粘度，并过滤除去残留催化剂。
溶剂通过多个蒸发器而浓缩，再通过一台能够除去挥发物的挤压机而形成固体聚合物。
聚丙烯工艺流程及操作规程精品
聚丙烯工艺流程及操作规程精品一、工艺流程：1.原料准备：根据生产需求，将聚丙烯原料进行筛选、配比切割，并进行称量，保证原料质量和配比准确。
2.熔体制备：将原料经过预处理后，送入熔体制备设备，如熔体压缩机和混炼机，进行物料预热、融化、混合等操作，使其形成均匀熔体。
3.挤出成型：将熔体通过挤出机进行挤出成型，根据产品要求选择合适的模具，并调整挤出机的参数，如温度、速度、压力等，确保产品成型质量和尺寸准确。
4.冷却处理：将挤出成型的聚丙烯制品送入冷却器进行冷却处理，快速降低其温度，使其固化成型。
5.切割整形：根据产品要求，将冷却固化的聚丙烯制品进行切割整形，如切割成片、切割成块、修整边缘等操作，使其符合产品设计要求。
6.检测质量：对成品进行质量检测，如外观检查、尺寸测量、物理性能测试等，确保产品质量合格。
7.包装和存储：对合格的聚丙烯制品进行包装，并进行入库存储，保证产品的安全和整洁。
二、操作规程：1.安全措施：操作人员需穿戴好防护用具，如手套、面具、工作服等，避免直接接触聚丙烯熔体。
工作区域需保持干燥和通风良好，避免发生火灾和爆炸事故。
2.设备操作：根据设备操作规程，正确启动和关闭挤出机、熔体压缩机、混炼机、冷却器等设备，并定期进行设备维护和保养，保证设备运行稳定和功能正常。
3.原料处理：根据生产配比准确称量聚丙烯原料，并进行预处理，如干燥、破碎等，确保原料质量和流动性。
4.熔体制备：根据产品要求，设定好熔体制备设备的温度、速度等参数，并按照配比将原料送入设备，确保熔体均匀和稳定。
5.挤出成型：根据产品要求选择合适的挤出模具，并根据产品尺寸要求调整挤出机的参数，如温度、速度、压力等，确保产品成型质量和尺寸准确。
6.冷却处理：将挤出成型的聚丙烯制品送入冷却器进行冷却处理，操作人员需及时调整冷却器的温度和速度，确保产品快速固化和降温。
7.切割整形：根据产品要求进行切割整形操作，如用切割机切割成片、用修整工具修整边缘等，保证制品的尺寸和外观。
聚丙烯工艺流程及操作规程 精品

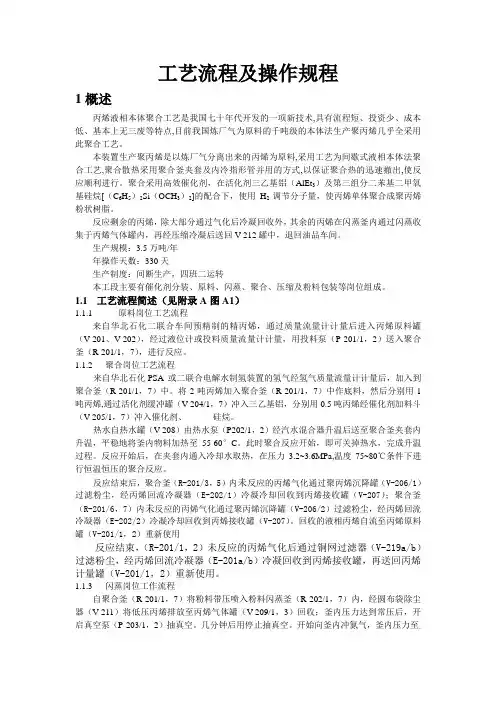

工艺流程及操作规程1概述丙烯液相本体聚合工艺是我国七十年代开发的一项新技术,具有流程短、投资少、成本低、基本上无三废等特点,目前我国炼厂气为原料的千吨级的本体法生产聚丙烯几乎全采用此聚合工艺。
本装置生产聚丙烯是以炼厂气分离出来的丙烯为原料,采用工艺为间歇式液相本体法聚合工艺,聚合散热采用聚合釜夹套及内冷指形管并用的方式,以保证聚合热的迅速撤出,使反应顺利进行。
聚合采用高效催化剂，在活化剂三乙基铝（AlEt3）及第三组分二苯基二甲氧基硅烷[（C6H5）2Si（OCH3）2]的配合下，使用H2调节分子量，使丙烯单体聚合成聚丙烯粉状树脂。
反应剩余的丙烯，除大部分通过气化后冷凝回收外，其余的丙烯在闪蒸釜内通过闪蒸收集于丙烯气体罐内，再经压缩冷凝后送回V-212罐中，退回油品车间。
生产规模：3.5万吨/年年操作天数：330天生产制度：间断生产，四班二运转本工段主要有催化剂分装、原料、闪蒸、聚合、压缩及粉料包装等岗位组成。
1.1工艺流程简述（见附录A图A1）1.1.1原料岗位工艺流程来自华北石化二联合车间预精制的精丙烯，通过质量流量计计量后进入丙烯原料罐（V-201、V-202），经过液位计或投料质量流量计计量，用投料泵（P-201/1，2）送入聚合釜（R-201/1，7），进行反应。
1.1.2聚合岗位工艺流程来自华北石化PSA 或二联合电解水制氢装置的氢气经氢气质量流量计计量后，加入到聚合釜（R-201/1，7）中。
将2吨丙烯加入聚合釜（R-201/1，7）中作底料，然后分别用1吨丙烯,通过活化剂缓冲罐（V-204/1，7）冲入三乙基铝，分别用0.5吨丙烯经催化剂加料斗（V-205/1，7）冲入催化剂、硅烷。
热水自热水罐（V-208）由热水泵（P202/1，2）经汽水混合器升温后送至聚合釜夹套内升温，平稳地将釜内物料加热至55-60°C。
此时聚合反应开始，即可关掉热水，完成升温过程。
反应开始后，在夹套内通入冷却水取热，在压力3.2~3.6MPa,温度75~80℃条件下进行恒温恒压的聚合反应。
聚丙烯的工艺流程图

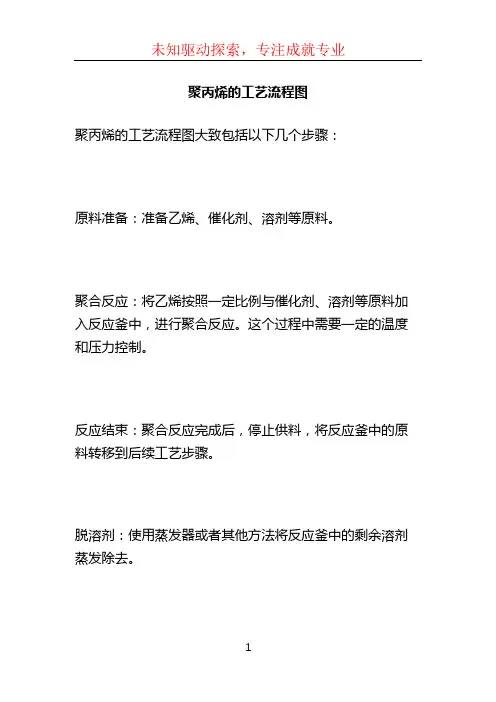

聚丙烯的工艺流程图
聚丙烯的工艺流程图大致包括以下几个步骤：
原料准备：准备乙烯、催化剂、溶剂等原料。
聚合反应：将乙烯按照一定比例与催化剂、溶剂等原料加入反应釜中，进行聚合反应。
这个过程中需要一定的温度和压力控制。
反应结束：聚合反应完成后，停止供料，将反应釜中的原料转移到后续工艺步骤。
脱溶剂：使用蒸发器或者其他方法将反应釜中的剩余溶剂蒸发除去。
混合破碎：将聚丙烯块破碎成均匀的颗粒。
干燥：将颗粒进行干燥，去除水分和其他不纯物。
包装：将干燥后的聚丙烯颗粒进行包装，便于储存和运输。
以上只是聚丙烯的一个简单工艺流程图，具体的工艺流程
会因为产品要求和生产设备的不同而有所差异。
聚丙烯操作规程
聚丙烯操作规程聚丙烯是一种高分子材料，具有优良的物理性能和化学稳定性，在工业生产中有广泛的应用。
为了确保聚丙烯的加工过程安全、高效、稳定，需要制定相应的操作规程。
以下是聚丙烯操作规程的主要内容。
一、操作前的准备工作1. 聚丙烯成型设备的检查与维护：包括各种设备的电气、液压、冷却系统的检查，清洁设备内外表面，确保设备正常运行。
2. 环境清洁与通风：清除操作区域内的杂物和灰尘，保持通风畅通，防止粉尘积聚和空气污染。
3. 工具准备：准备所需的工具和设备，包括测量工具、切割工具、辅助设备等。
二、聚丙烯操作规程1. 加料操作：a. 切割：将聚丙烯块状材料切割成适当大小的颗粒。
b. 称量：按照工艺要求，准备适量的切割颗粒。
c. 进料：通过喂料装置将切割颗粒送入成型设备的进料口。
2. 加热操作：a. 温度控制：根据工艺要求，设定聚丙烯加热温度。
b. 均匀加热：通过加热器均匀将聚丙烯加热至设定温度。
c. 保温：将加热后的聚丙烯保持在设定温度下一定时间，使其充分熔化。
3. 成形与冷却操作：a. 模具准备：选用适当的模具，清洁并涂抹防粘剂。
b. 射出成型：将熔融的聚丙烯注入模具中，形成所需的形状。
c. 冷却：通过冷却系统，使聚丙烯快速冷却并固化。
d. 取件：冷却后，将成型件从模具中取出，并进行必要的后续处理。
4. 系统清洗与维护：a. 生产结束后，关闭设备，清除残留的聚丙烯颗粒。
b. 清洗设备内部：使用洗涤剂和清洁工具对设备内部进行清洗，确保无杂质残留。
c. 润滑维护：对设备的移动部件进行润滑，保持设备运行的稳定性。
d. 检查设备：定期检查设备的各项指标，发现问题及时修复或更换零部件。
三、安全注意事项1. 操作人员必须穿戴工作服和劳动防护用品，包括手套、护目镜、口罩等。
2. 操作过程中，严禁饮食、吸烟或接触易燃易爆品。
3. 加料、取件等操作时，必须先停机、切断电源，并在设备停稳后进行。
4. 遇到设备异常情况，如异常噪音、异味等，应立即停机检修，并及时汇报。
聚丙烯生产技术 聚丙烯岗位操作规程
聚丙烯生产技术
9
聚丙烯生产技术
5
高聚物生产技术
2、环管反应器本体聚合
均聚物或者无规物的聚合反应是在两个 串联的液相环管反应器中进行的。
均聚物在两反应器内的聚合条件是相同 的，仅在第一反应器内的停留时间较长。反 应温度为70℃/80℃(反应温度与反应器压 力有关)；压力为3.4/4.4MPaG，反应器的 操作压力随反应系统的氢气浓度调整，生产 宽分子量分布的特殊产品时，操作压力最高 可达到4.4MPaG。浆液浓度约为50％wt。
聚丙烯生产技术
6
高聚物生产技术
3、气相聚合
当生产抗冲共聚物时，聚合反应在两个 不同相态中进行，闪蒸罐中排出的聚合物进 入共聚反应器R401中与原料乙烯、丙烯和 氢气进行共聚反应。
聚丙烯生产技术
7
高聚物生产技术
三、聚合物闪蒸和丙烯回收单元
1、高压闪蒸及丙烯回收
第二环管反应器排出的聚合物浆液进入闪 蒸罐，丙烯单体与聚合物在此分离，经回收后 重新参与反应。
闪蒸操作是从环管反应器排料阀出口处开 始进行的，聚合物浆料自R202经闪蒸管线流到 闪蒸罐，其压力由3.4/4.4MPaG降到 1.8MPaG，使丙烯汽化。
聚丙烯生产技术
8
高聚物生产技术
2、聚合物低压脱气及单体压缩
来自闪蒸罐含有少量丙烯单体的聚合物 进入循环气过滤器， 在过滤器中聚合物和 单体进一步分离，聚合物在料位控制下，从 过滤器进入汽蒸罐，而丙烯气体从过滤器顶 部排出，然后进入低压丙烯洗涤塔。过滤器 用来自洗涤塔顶部经适当减压后的丙烯气反 吹而自动清洗。液体分离器，作为反吹气罐， 防止液体丙烯进入过滤器。
团队协作、科学精神
聚丙烯生产技术
2
高聚物生产技术
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺流程及操作规程1概述丙烯液相本体聚合工艺是我国七十年代开发的一项新技术,具有流程短、投资少、成本低、基本上无三废等特点,目前我国炼厂气为原料的千吨级的本体法生产聚丙烯几乎全采用此聚合工艺。
本装置生产聚丙烯是以炼厂气分离出来的丙烯为原料,采用工艺为间歇式液相本体法聚合工艺,聚合散热采用聚合釜夹套及内冷指形管并用的方式,以保证聚合热的迅速撤出,使反应顺利进行。
聚合采用高效催化剂，在活化剂三乙基铝（AlEt3）及第三组分二苯基二甲氧基硅烷[（C6H5）2Si（OCH3）2]的配合下，使用H2调节分子量，使丙烯单体聚合成聚丙烯粉状树脂。
反应剩余的丙烯，除大部分通过气化后冷凝回收外，其余的丙烯在闪蒸釜内通过闪蒸收集于丙烯气体罐内，再经压缩冷凝后送回V-212罐中，退回油品车间。
生产规模：3.5万吨/年年操作天数：330天生产制度：间断生产，四班二运转本工段主要有催化剂分装、原料、闪蒸、聚合、压缩及粉料包装等岗位组成。
1.1工艺流程简述（见附录A图A1）1.1.1原料岗位工艺流程来自华北石化二联合车间预精制的精丙烯，通过质量流量计计量后进入丙烯原料罐（V-201、V-202），经过液位计或投料质量流量计计量，用投料泵（P-201/1，2）送入聚合釜（R-201/1，7），进行反应。
1.1.2聚合岗位工艺流程来自华北石化PSA 或二联合电解水制氢装置的氢气经氢气质量流量计计量后，加入到聚合釜（R-201/1，7）中。
将2吨丙烯加入聚合釜（R-201/1，7）中作底料，然后分别用1吨丙烯,通过活化剂缓冲罐（V-204/1，7）冲入三乙基铝，分别用0.5吨丙烯经催化剂加料斗（V-205/1，7）冲入催化剂、硅烷。
热水自热水罐（V-208）由热水泵（P202/1，2）经汽水混合器升温后送至聚合釜夹套内升温，平稳地将釜内物料加热至55-60°C。
此时聚合反应开始，即可关掉热水，完成升温过程。
反应开始后，在夹套内通入冷却水取热，在压力3.2~3.6MPa,温度75~80℃条件下进行恒温恒压的聚合反应。
反应结束后，聚合釜（R-201/3，5）内未反应的丙烯气化通过聚丙烯沉降罐（V-206/1）过滤粉尘，经丙烯回流冷凝器（E-202/1）冷凝冷却回收到丙烯接收罐（V-207）；聚合釜（R-201/6，7）内未反应的丙烯气化通过聚丙烯沉降罐（V-206/2）过滤粉尘，经丙烯回流冷凝器（E-202/2）冷凝冷却回收到丙烯接收罐（V-207）。
回收的液相丙烯自流至丙烯原料罐（V-201/1，2）重新使用反应结束，（R-201/1，2）未反应的丙烯气化后通过铜网过滤器（V-219a/b）过滤粉尘，经丙烯回流冷凝器（E-201a/b）冷凝回收到丙烯接收罐，再送回丙烯计量罐（V-201/1，2）重新使用。
1.1.3闪蒸岗位工作流程自聚合釜（R-201/1，7）将粉料带压喷入粉料闪蒸釜（R-202/1，7）内，经圆布袋除尘器（V-211）将低压丙烯排放至丙烯气体罐（V-209/1，3）回收；釜内压力达到常压后，开启真空泵（P-203/1，2）抽真空。
几分钟后用停止抽真空。
开始向釜内冲氮气，釜内压力至。
0.02MPa时，关闭氮气，再次启动真空泵。
真空泵出口一路排入丙烯气体罐，另一路放大气。
抽真空过程反复三次，使釜内丙烯含量降至1%以下，即可放料包装。
（当反应出现异常时，再通净化风使残留在粉料中的催化剂、活化剂失活，去活完后，才可装袋。
）1.1.4压缩岗位工作流程回收的低压丙烯放入丙烯气体罐（V-209/1-3），进入尾气压缩机（C-202/1，3）压缩成高压气相丙烯，在丙烯尾气冷凝器（E-205）冷凝成液相后，进入尾气冷凝接收罐（V-212），当液位达到60%以上时，应进行退料操作。
说明：上述各设备见附录B表B1。
2工艺操作条件2.1原料、产品、及公用工程规格2.1.1原料规格2.1.1.1丙烯(见表1)2.1.1.2氢气(见表2)2.1.1.3催化剂(见表3、表4)表4 CS型催化剂情况简介2.1.1.4活化剂(见表5)2.1.1.5第三组分（硅烷）（见表6）表6 硅烷情况简介2.1.2产品技术规格分析项目表观密度熔融指数等规度灰分钛含量氯根含量拉伸曲服强度分子量控制指标≥0.4g/ml0.9-15g/10min≥92% ≤500ppm﹤30ppm≤250ppm≥27MPa25-35万2.1.3公用工程规格2.1.3.1氮气(来自系统)纯度：>99.95%O2 含量：≤5ppm水含量：≤5ppm露点：< —40℃油分：无2.1.3.2钢瓶氮气纯度：>99.999%O2含量：<2ppm露点：<-70℃油分：无2.1.3.3蒸汽：饱和蒸汽(来自动力车间)压力：0.4MPa温度：150℃2.1.3.4循环水(来自循环水厂)压力：0.5MPa温度：<30℃2.1.3.5新鲜水(来自新鲜水站)压力：0.4MPa温度：常温2.1.3.6净化风(来自空压站)压力：0.4MPa温度：常温露点：-25℃2.2 主要工艺参数及操作指标2.2.1原料工艺参数及操作指标汽水混合器加热的热水温度：85±5℃。
热水罐（V-208）的液位：80%~90%2.2.2聚合岗位工艺参数及操作指标2.2.2.1聚合釜（R-201/1，7）加料精丙烯：4±0.1t活化剂：1.0±0.5L催化剂：45~80g硅烷：180~250ml氢气：0.1-0.25Kg2.2.2.2聚合釜（R202/1-7）升温时间：25±10min2.2.2.3切换冷却水釜温：55±5℃釜压（表）：2.4±0.2MPa2.2.2.4聚合反应温度：76±4℃恒温压力：3.4±0.2MPa反应时间：3~4hr2.2.2.5回收时间：10~20min回收后釜压：1.0-1.3MPa左右2.2.2.6喷料时间：10min喷料后聚合釜（R-201/1-7）残压：0.3~0.4MPa 聚合操作周期：4~5hr2.2.3闪蒸岗位工艺参数及操作指标净化闪蒸釜（R-202/1-7）充N2气压力：0.1~0.2MPa净釜后釜内氧气含量：<0.5%(V)净釜时间：20~40min2.2.3.1闪蒸釜（R-203）接料接料次数：3~4次压力：≤0.4MPa2.2.3.2闪蒸置换抽真空次数：≥3抽真空后真空度：0.066-0.079抽真空后充N2气压力：0.1~0.2MPa时间：20~40min置换后可燃气含量：<1.5%(V)2.2.3.4闪蒸去活（反应异常时按工艺需要进行此项操作）充空气次数：3次充空气压力：0.1~0.2MPa充空气后保压时间：3~5min2.2.4分料包装岗位工艺参数及操作指标包装要求：分料净重：25±0.1kg/袋缝口合格率：100%2.2.5压缩岗位工艺参数及操作指标2.2.5.1尾气回收V-209/1，3压力尾气冷凝接收罐（V-212）装量：10m3尾气冷凝接收罐（V-212）压力：<1.85MPa2.2.5.2尾气压缩机(C-202/2，3)吸入压力（表）：常压中间冷却器压力（表）：<0.5MPa排气压力(表)：<2.2MPa油压（表）：0.15~0.3MPa吸入温度：常温排气温度：≤170℃冷却水温度：≤35℃油池油温：≤70℃2.2.5.3尾气压缩机（C-202/1）型号： 4LW-7/22-Ⅱ型式： L型两列双缸二级复动水冷容积流量： 7Nm3/min吸入压力（表）：0-0.06MPa排气压力(表)：Ⅰ级压力：0.48 MPaⅡ级压力：2.2 MPa气缸直径：Ф280/Ф140mm曲轴转速：422r/min活塞行程：240mm轴功率; ﹤55KW吸气温度：﹤30 ℃排气温度：﹤140 ℃润滑方式：传动机构油泵压力润滑气缸无油润滑润滑油消耗量50g/h传动机构润滑油压力0.15-0.3MPa外形尺寸2700 2800 ×2780m重量2500 Kg最重组件（机身组件）重量：500Kg电机：型号： YB355S2-14型式：隔爆型三相异步电动机额定功率： 75KW额定转速： 420r/min额定电压； 380v防爆等级： dⅡBT4防护等级： IP54绝缘等级： B重量： 1500Kg启动柜（非防爆型）型号： JJ1B-90/380型式：自耦降压启动柜外形尺寸： 600×500×18002.2.5.4原材料消耗指标（吨聚丙烯）名称规格单位消耗量/吨PP 备注丙烯98.5% 吨 1.036催化剂CS-1 公斤0.025活化剂99% 公斤0.25第三组分98% 公斤0.1氢气99.99% 标方 2.52.2.5.5主要动力消耗指标（吨聚丙烯）名称规格单位消耗量/吨PP备注循环水28℃0.5MPa 吨400新鲜水25℃0.4MPa 吨 1蒸汽0.4MPa 吨0.18电380V 千瓦时144风0.4MPa 标方276氮气99.9% 标方503岗位操作法3.1催化剂分装岗位操作法3.1.1岗位任务3.1.1.1负责电热干燥箱,天平的使用和维护保养。
3.1.1.2按工艺条件要求将大瓶催化剂分装到加料瓶中。
3.1.1.3按工艺条件要求将大瓶硅烷分装到加料瓶中。
3.1.2分装指标3.1.2.1分装催化剂每瓶分装量：45g～80g分装精度：±0.5g贮存条件：常温、背阴、通风处3.1.2.2分装硅烷每瓶分装量：100ml～200ml分装精度：±1ml贮存条件：常温、背阴、通风处3.1.3分装催化剂操作规程3.1.3.1采用洗衣粉水将催化剂分装加料瓶洗净,放入电热干燥箱中经200℃烘干后,关闭干燥箱电源,待自然冷却到50℃以下时,取出分装瓶,放入玻璃干燥器中备用。
3.1.3.2将分装瓶放入分装箱内。
3.1.3.3将大瓶催化剂放入分装箱内。
3.1.3.4用精N2置换分装箱20min，用精N2置换分装瓶0.5min/瓶，并连续通入N2保护。
3.1.3.5在分装箱内用天平称量催化剂，按量从大瓶分装到分装加料瓶中并塞紧瓶塞。
3.1.3.6分装结束，关闭N2气，取出分装好的加料瓶。
3.1.3.7用蜡密封分装瓶口胶塞。
（放置时间较长时）3.1.3.8用打码机给分装瓶贴上标签，记下号码、分装时间及分装质量。
3.1.3.9分装瓶放入催化剂储箱待用。
3.1.4分装硅烷操作规程3.1.4.1用经过洗净、干燥、冷却处理的量筒量取硅烷，按量从大瓶中分装到加料瓶中，拧好瓶塞。
3.1.4.2将分装好的分装瓶放入催化剂存放箱中备用。
3.1.5注意事项3.1.5.1天平按规定正确安装和使用，要保证其灵敏度和准确度。
