发动机外围附件的拆装和认识
发动机外围部件的拆装
训练准备
实训目的：
1、认识发动机外围部件，了解其他安装位置。
2、掌握拆装发动机外围部件的方法和要求。
实训器材：
1、桑塔纳轿车AJR发动机一台，发动机拆装翻转架。
2、常用工具一套，扭力扳手、桑塔纳专用工具一套。
3、桑塔纳2000 GSi型轿车的相关挂图、图册若干。
训练提示
1、拆装正时齿带前要先做好其方向记号，保证安装时使齿带正确地啮合进入带轮。
3、同步带的拆装
（1）将曲轴转到第一缸的上止点位置。
（2）拆卸同步带的上防护罩。
（3）将凸轮轴同步带轮的标记对准同步带防护罩上的标记。
（4）拆卸曲轴前端的曲轴带轮。
操作提示：
曲轴带轮紧固螺栓的拧紧力矩为40N﹒m。
（5）拆卸同步带的中间防护罩。
操作提示：
同步带中间防护罩紧固螺栓的拧紧力矩为10N﹒m。
（6）拆卸同步带下防护罩。
操作提示：
同步带上防护罩紧固螺栓的拧紧力矩为10N﹒m。
（7）在同步带上做好方向记号。
操作提示：
检查同步带的磨损情况，不得有扭曲现象。
（8）松开半自动张紧轮并拆下同步带。
操作提示：
将半自动张紧轮逆时针转动，直到可以使用专用工具。松开张紧轮，直到指针位于缺口下方10mm处。旋紧张紧轮，直到指针和缺口重叠。张紧轮上的锁紧螺母拧紧力矩为15N﹒m。
（4）拆下节气门总成的紧固螺栓，取下节气门总成。
操作提示：
节气门总成紧固螺栓的拧紧力矩为20N﹒m。
（5）拆下进气歧管的支架与发动机和进气歧管的紧固螺栓。
操作提示：
支架与发动机和进气歧管紧固螺栓的拧紧力矩为20N﹒m。
（6）拆下进气歧管和气缸盖之间的连接螺栓（内六角，上2个，下4个，2个螺帽）
汽车构造与拆装课件：发动机外围附件拆装1
用于夹持卡簧、 锁销等圆形或圆 柱形小件。不得 用作扳手或撬棒。
• 钳子
汽车拆装工具
学习任务
• 1、工具认识 • 2、发动机外部附件认知
学习任务
• 分组：12小组分成两大组 • 实习顺序：
1-6组先实习，其他同学在教室做任务工单；每组时间30分钟 别克轿车—桑塔纳发动机实训台
01 思 考 • 四冲程汽油机和柴油机的工 作循环有什么异同之处呢？
车用内燃机 车用内燃机 车用内燃机 车用内燃机 车用内燃机
四、发动机的分类
水冷发动机
风冷发动机 四冲程发动机 二冲程发动机 汽油发动机
柴油发动机
单缸发动机 多缸发动机
单列式发动机 双列式发动机
拓展知识：二冲程发动机的工作原理
▪ 二冲程汽油发动机工作原理 ▪ 二冲程柴油发动机工作原理
600~700
2200~2800(瞬时最高) 1300~1600(作功终了)
900~1200
压力
75~90 kPa 600~1200 kPa
5~9MPa (瞬时最高) 300~500 kPa (作功终了)
105~115 kPa
（二）四冲程柴油机的工作原理
温度300~370K 压力800~900 kPa
• 发动机排量(VL) • 燃烧室容积(Vc ) • 气缸总容积(Va ) • 工作循环
• 压缩比（ε）
Vh= πD2·S ×10-6/4 （L） D——气缸直径mm S——活塞行程mm
VL= V h × I
ε= Va / Vc
压缩比
定义：压缩前气缸中气体的最大容积与压缩后的最小容积之比称为压缩比。 用ε表示。
汽车构造与拆装
任务1 发动机外围附件拆除——绘制示功图
4发动机外围拆装演示、讲解
考核方式
提问和操作结合，当场给分。
考核内容
老师提问当天授课的主要内容
课堂总结
1、老师总结上课内容的重点。
2、老师总结学生上课的优点及下次需要注意的事项。
教案编写教师：教案编写时间：
教学过程
教师任务
一．拆卸：（讲解、示范）
（一）发动机外围右侧的拆卸
1.拔机油尺2.拆点火模块3.拆分电器传动轴
4.拆机油滤清器总成5.拆启动机6.拆线束插头
(二)发动机外围左侧的拆卸
1.拔软管：强通风软管（一端）和油压调节器真空软管
2.拆进气总管3.拔下喷油器插头，并取下发动机线束
4.拆油轨5.拆进气歧管6.拆排气歧管

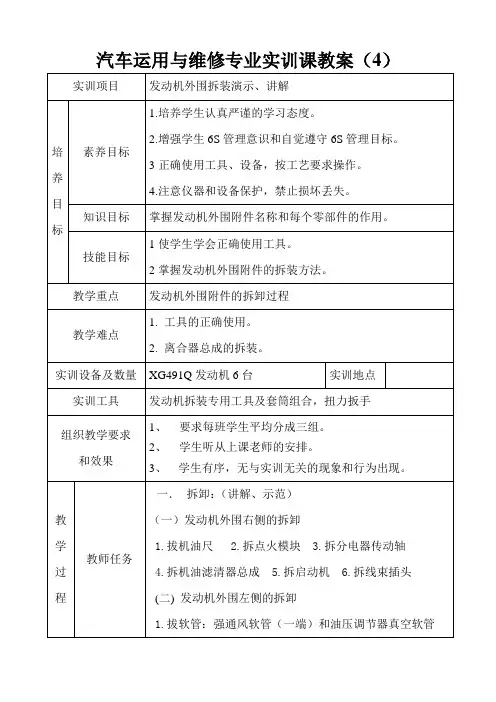

汽车运用与维修专业实训课教案（4）
实训项目
发动机外围拆装演示、讲解
培养目标
素养目标
1.培养学生认真严谨的学习态度。
2.增强学生6S管理意识和自觉遵守6S管理目标。
3正确使用工具、设备，按工艺要求操作。
4.注意仪器和设备保护，禁止损坏丢失。
知识目标
掌握发动机外围附件名称和每个零部件的作用。
技能目标
1使学生学会正确使用工具。
7.拆节温器及发动机进水管接头8.拆暖风水管
（三）发动机外围前面的拆卸
1.拆发电机2.取下皮带3.拆风扇
4.拆水泵5.拆曲轴皮带轮总成6.拆正时链条罩盖
（四）发动机外围后面的拆卸
1.拆离合器总成
二．装配：（讲解）
按照与拆装相反的顺序进行安装
教学过程
学生任务
每名学生按要求安装外围附件，其他同学旁观并在其结束操作后给予点评同时教师在指导纠正。
2掌握发动机外围附件的拆装方法。
教学重点
发动机外部附件拆装注意事项
发动机外部附件拆装注意事项
1. 电池端子要拆下，以防止意外点火。
2. 油箱内的油要排干。
3. 火花塞拆下后，将它们包裹好，以防止碰撞。
4. 排气管、进气管与散热器都要拆下。
5. 风扇、辅助轮、发电机、起动机、气压泵等配件要拆下来。
6. 拆卸时，要特别注意各部件之间的连接，避免造成损坏。
7. 在拆卸过程中，应该注意到各部件之间的清洁、涂油等维护工作，以便安装时更加顺畅。
8. 安装时，应该按照拆卸的相反顺序进行，以保证配件安装完好、连接良好，无松动或者漏检情况。
9. 安装好后，应该进行测试，以保证发动机的正常工作，并且没有响声或者漏油现象。
发动机外部附件拆装注意事项
发动机外部附件拆装注意事项在进行发动机外部附件的拆装时，需要注意以下几个重要事项：1. 安全措施：在进行任何拆装工作之前，确保发动机处于冷却状态，以避免烫伤。
同时，使用适当的个人防护装备，如手套、护目镜和耳塞，以确保自身安全。
2. 断电和排放压力：在拆装涉及电气连接的附件时，确保先断开电源，以避免触电。
此外，如果涉及到液体或气体压力的附件，如油箱、冷却系统或空调系统，请先减压或排放相关压力。
3. 原厂指南和工具：参考发动机的厂家指南和相关技术手册，以了解正确的拆装步骤和所需工具。
使用正确的工具，并遵循厂家的建议，以确保正确和安全地拆装附件。
4. 标记和记录：在开始拆装之前，建议使用标签或标记工具标识每个附件的位置和连接方式。
此外，记录拆下的附件和相关的零件，以便在重新安装时进行正确的组装。
5. 轻拆与重拆：对于某些附件，可能只需要轻微拆卸即可完成特定维修或检查任务。
在这种情况下，尽量避免完全拆下附件，以节省时间和劳力。
但对于需要进行彻底检修或更换的附件，必须进行完全拆卸。
6. 连接螺栓和紧固件：在重新安装附件时，确保使用适当的扭矩值紧固螺栓和紧固件。
过紧或过松都可能导致问题，如密封失效或零件损坏。
7. 系统测试和调整：在完成拆装后，进行系统测试和调整，以确保附件的正确安装和功能。
必要时，检查相关管路、接口和传感器，确保一切正常工作。
请注意，这些是一般的注意事项，实际操作可能因不同的发动机类型、附件和特定维修任务而有所不同。
始终参考相关的厂家指南和技术手册，并根据具体情况采取适当的安全措施。
如果您不确定或没有经验，请寻求专业技术人员的帮助和指导。
发动机外围部件的拆装步骤
发动机外围部件的拆装步骤
宝子们，今天咱就唠唠发动机外围部件的拆装这事儿哈。
咱先说拆的步骤哈。
你得先把那些个连接发动机和外围部件的小螺丝啥的找出来。
就像找宝藏一样，那些螺丝可是关键呢。
你可别小瞧它们，每个螺丝都有它的小位置。
比如说那个固定皮带轮的螺丝，一般都藏在皮带轮的旁边，你得拿合适的工具，可不能乱拧呀，不然螺丝头要是花了，那就麻烦大了。
接着呢，像那些个管子，什么进气管、出气管之类的。
拆的时候要小心点哦，就像对待小宠物一样。
有些管子是有卡子固定的，你得轻轻把卡子松开，然后再把管子拔下来。
可不能生拉硬拽的，要是把管子拽坏了，那可就像把小宠物弄伤了一样，多不好呀。
还有那些电线插头，这就更得小心啦。
就像解开小辫子一样，要轻柔地按住插头的卡子，然后慢慢把插头拔出来。
要是硬拔的话，电线要是断了，那发动机就像人断了神经一样，可就没法好好工作啦。
那拆完了就得装呀。
装的时候呢，就像是把散了的拼图重新拼起来。
先把那些管子按照原来的位置放好，然后把卡子卡紧，就像给小宠物系好小项圈一样。
这时候你得检查检查，可不能让管子有漏的地方，不然发动机就会像生病的小娃娃一样，没力气干活啦。
再就是那些螺丝，要一个一个按照原来的拧紧程度拧回去。
可别拧得太紧啦，太紧了也会出问题的，就像你给小娃娃穿衣服，太紧了小娃娃会不舒服的。
最后就是那些电线插头啦，要准确无误地插回去，听到那“咔哒”一声，就像小拼图归位了一样，这才踏实呢。
宝子们，发动机外围部件的拆装虽然有点小复杂，但只要咱们细心又耐心，就像照顾自己的小宝贝一样，就一定能做好的啦。
发动机外围附件的拆装和认识资料
二、拆装步骤 1、拆下排气管
注意事项：使用小号棘轮扳手和13号套筒 拆下排气管上的螺栓 在拧松螺栓时要注意预松 拆装下来的零部件注意摆 放整齐
2、拆下发电机
注意事项：首先拆下皮带，然后拆下张紧轮
最后拆下发电机
在拧张紧轮螺栓时注意螺栓的预 松
3、拆下进气管
11掌握发动机的外围附件的名称掌握发动机的外围附件的名称22掌握发动机外围附件的拆装要领掌握发动机外围附件的拆装要领33掌握发动机外围附件的拆装顺序掌握发动机外围附件的拆装顺序能力目标
知识目标：1、掌握发动机的外围附件的名称
2、掌握发动机外围附件的拆装要领
3、掌握发动机外围附件的拆装顺序
能力目标：1、能正确认识发动机的外围附件 2、能正确拆装发动机的外围附件
5、6、7发动机外围部件的拆装
西安工程技术（技师）学院陕西省明德职业中等专业学校实习课教案2015至2016学年第1学期第 5、7 周授课班级:15级大专（3+2）1、2班一、课题名称:发动机外围部件的拆装二、目的：1。
掌握拆装发动机外围部件的注意事项。
2。
熟悉拆装发动机外围部件的操作步骤。
3. 能够按照技术要求安动机外围部件三、工时：练习 24小时四、需用设备：1、发动机翻转台架5台，零件车5台、工具车5台2、常用工具5套,桑塔纳专用工具1套，油盆1、个水盆1个、抹布若干、五、材料：无六、安全及注意事项：1、拆装前检测发动机的是否紧固防止掉落。
2、在实习发动机外部拆装时没有实习老师指导不需私自拆卸发动机检测台架的任何部件。
七、课题练习:实习步骤一、操作前的准备工作：1。
实训设备在进入操作工位前，实训学生将工位卫生清理干净，排除障碍物，准备好相关的工具、物品等.提示：培养良好的工作习惯，做好事前准备，有利于安全操作和提高工作效二、燃油供给系泄压:1、关闭点火开关，使发动机电路不通电。
2、找到燃油泵保险丝，位置在保险丝盒上找。
提示:主要使燃油泵不工作。
3、起动发动机自动熄火后关闭点火开关。
提示:主要是释放燃油系统的燃油.三、拆下发动机电源1、拧松负极螺栓，取下负极导线。
2、拆下正极导线。
3、搬出电瓶。
提示：目的避免拆卸过程中造成电路短路事故。
拆卸时先拆负极，后拆正极；安装时相反。
四、断开燃油管路1、用螺丝刀断开进油、回油管路。
提示:断开时用干毛巾包住管头防止燃油泄漏，并在进油管和回油管上做好标记。
2、在油管上插上堵头防止燃油流失和污染物进入管路。
五、放机油1、将油盆放在机油螺栓下方.提示：将机油盖打开。
六、放冷却液：1、将水盆放在散热器下方的防水开关处。
提示：有的车在散热器上有放水开关，有的没有直接拔掉下水管。
在放水时要打开小水壶盖打开，流的差不多时可用气枪在加水口吹.2、用螺丝刀和鱼口钳拆下上下水管。
七、拆下电控系统的传感器和执行器八、拆进气管路软管1、拆空滤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
知识目标：1、掌握发动机的外围附件的名称 2、掌握发动机外围附件的拆装要领 3、掌握发动机外围附件的拆装顺序
能力目标：1、能正确认识发动机的外围附件 2、能正确拆装发动机的外围附件
一、实训前准备
1、工具准备 2、设备检查与清洁
二、拆装步骤 1、拆下排气管
注意事项：使用小号棘轮扳手和13号套筒 拆下排气管上的螺栓
在拧松螺栓时要注意预松
拆装下来的零部件注意摆 放整齐
2、拆下发电机
注意事项：首先拆下皮带，然后拆下张紧轮
最后拆下发电机
在拧张紧轮螺栓时注意螺栓的预 的同时要记 住每根线对应火花塞的位置
再拆下排气管上的螺栓与螺帽
同时注意拆下来的零部件要摆放整齐
