水性涂料_油墨用聚合物型分散剂
水性涂料分散剂
水性分散剂----钠盐聚羧酸钠盐型分散剂，广泛用于水性涂料领域。
由于它具有极佳的分子量及相当窄的分子量分布，因此在乳胶漆的制造过程中，与整个涂料体系的相容性很好，在分散体系中，能在物料表面均匀形成吸附双电层，减小颜料粒子二次絮凝的趋势，从而提高了涂料的储存稳定性。
该产品对重钙、轻钙高岭土、钛白粉、碳酸锌、硫酸钡、滑石粉、氢氧化铝、氧化锆等多种无机粉体具有优良的分散效果。
尤其适用于重质碳酸钙的研磨分散，用量少，只需加入少量就可制成高浓度、低粘度的颜料分散液。
使用量建议用量为颜填料质量的0.2-0.8%。
优点：水溶性高效分散剂，用量少，通用性强，对各种颜填料都具有较好的分散效果，并且与涂料配方中的其他助剂及乳液有良好的配伍性。
用途：白土、碳酸钙、二氧化钛等所有颜料的分散；水性涂料。
保质期：12个月水性分散剂-----铵盐聚丙烯酸铵盐的聚合物, 是一种耐水型分散剂，具有降低研磨料粘度、改善涂料的储存稳定性、增加光泽和流平性等特点，广泛用于建筑涂料、各种水性工业漆和颜料浓缩浆等。
用量低，有效提高漆膜的耐水性，特别适用于高光泽的漆膜。
通用性强，对钛白粉、滑石粉、碳酸钙、氧化锌、立德粉、高岭土、群青等各种无机颜（填）料都具有良好的分散效果。
使用量建议用量为颜填料质量的0.2-0.8%。
优点：水溶性高效分散剂，通用性强，用量少，润湿效果好，起泡性低，耐水性好，与聚氨酯类增稠剂有极好的配伍性，对各种颜填料都具有较好的分散效果。
产品的质量指标：固含量：40±1%，外观：黄色透明液体粘度：150-400 mPa.s（25℃，60rpm）pH 值：6-8比重：1.25-1.38溶解性：易溶于水用途：白土、碳酸钙、二氧化钛等所有颜料的分散；水性涂料。
保质期：12个月。
水性涂料分散剂的类型和选用原则

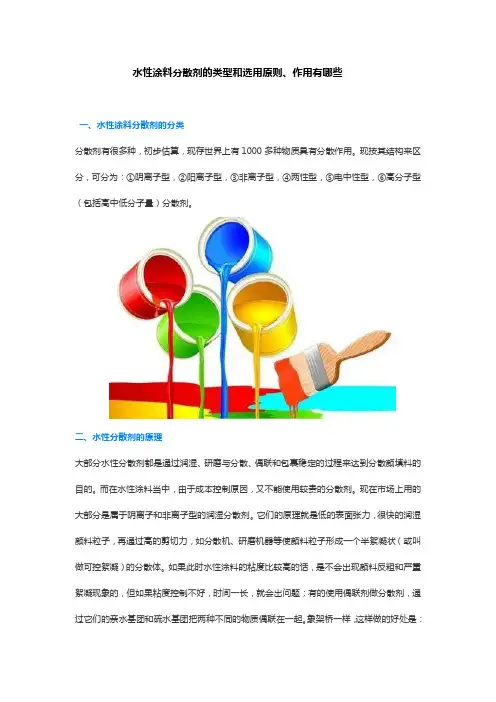

水性涂料分散剂的类型和选用原则、作用有哪些
一、水性涂料分散剂的分类
分散剂有很多种，初步估算，现存世界上有1000多种物质具有分散作用。
现按其结构来区分，可分为：①阴离子型，②阳离子型，③非离子型，④两性型，⑤电中性型，⑥高分子型（包括高中低分子量）分散剂。
二、水性分散剂的原理
大部分水性分散剂都是通过润湿、研磨与分散、偶联和包裹稳定的过程来达到分散颜填料的目的。
而在水性涂料当中，由于成本控制原因，又不能使用较贵的分散剂。
现在市场上用的大部分是属于阴离子和非离子型的润湿分散剂。
它们的原理就是低的表面张力，很快的润湿颜料粒子，再通过高的剪切力，如分散机、研磨机器等使颜料粒子形成一个半絮凝状（或叫做可控絮凝）的分散体。
如果此时水性涂料的粘度比较高的话，是不会出现颜料反粗和严重絮凝现象的，但如果粘度控制不好，时间一长，就会出问题；有的使用偶联剂做分散剂，通过它们的亲水基团和硫水基团把两种不同的物质偶联在一起。
象架桥一样，这样做的好处是：
综合性能好，又能分散，又用量少，又能增加水性涂料的附着力，但不足点是它不是解絮凝基团，对要求高的展色性强的水性涂料就不太适合。
通过研究和实践，在水性涂料中建议用能解絮凝的分散剂。
因为这样做的好处是：对颜填料展色性好、鲜艳度高、光泽好。
三、水性涂料分散剂的作用
1、水性液体，适用于水性体系(不适用油性体系)；
2、迅速降低乳液粘度、增加分散与流动性；
3、浆料持久稳定，防絮凝、防沉降；
4、减少体系用水量(减少开裂)、加快烘干速度，节约用电成本；
如果您想了解更多关于水性分散剂的信息与技术问题，请与我们联系。
水性涂料成膜助剂分类特点及使用方法
水性涂料成膜助剂分类特点及使用方法一、水性涂料成膜助剂分类特点1.分散剂：水性涂料中往往有很多颗粒状或胶体状的成分，需要通过分散剂将其分散均匀，以便形成稳定的乳液。
常用的分散剂有非离子型、阴离子型和阳离子型等，其特点是能够改善分散性能，提高涂料的稳定性。
2.稳定剂：水性涂料中的颗粒状或胶体状成分容易发生聚集或沉降现象，因此需要加入稳定剂以提高涂料的稳定性。
稳定剂可以帮助维持涂料的分散状态，防止颗粒聚集和沉降，从而保证涂料的质量和使用性能。
3.树脂增容剂：树脂增容剂是用于提高水性涂料的固体含量的添加剂，主要通过增加胶体溶液的粘度和浓度，从而提高涂料的成膜性能。
树脂增容剂的特点是能够使涂料涂膜干燥更快、硬度更高、附着力更强。
4.交联剂：水性涂料在干燥过程中往往会出现多聚物凝结、附着力不佳等问题，因此需要添加交联剂来提高涂料的性能。
交联剂能够增加涂膜的硬度、耐磨性、耐化学性等，提高涂料的耐久性和使用寿命。
5.抗擦剂：水性涂料成膜后容易出现表面粘连、粘擦现象，需要添加抗擦剂来改善其性能。
抗擦剂的特点是能够减少涂膜之间的表面摩擦，提高涂膜的抗擦性、耐磨性和光泽度。
二、水性涂料成膜助剂的使用方法1.分散剂的使用方法：一般情况下，可将分散剂加入到水中进行搅拌溶解，然后与颜料、树脂等成分逐渐混合，最后加入剩余的水，搅拌均匀即可。
2.稳定剂的使用方法：稳定剂的加入量一般为总配方量的1-5%，可根据实际需要适量调整。
使用时可将稳定剂直接加入到涂料中，通过搅拌使其充分分散。
3.树脂增容剂的使用方法：树脂增容剂的加入量一般为总配方量的5-30%，根据需要适量调整。
使用时可将树脂增容剂直接加入到涂料中，通过搅拌使其均匀分散。
4.交联剂的使用方法：交联剂的加入量一般为总配方量的1-10%，可根据实际需要适量调整。
使用时可将交联剂加入到涂料中，通过搅拌使其均匀分散，然后待用。
5.抗擦剂的使用方法：抗擦剂的加入量一般为总配方量的1-5%，可根据实际需要适量调整。
涂料分散剂种类
涂料分散剂种类涂料分散剂是一种在涂料中起到分散颜料和增加涂料稳定性作用的添加剂。
它可以使颜料在涂料中均匀分散，防止颜料团聚，提高颜料的利用率。
目前市场上常用的涂料分散剂种类较多，下面将介绍其中常见的几种。
1. 亲水性分散剂：亲水性分散剂是一种可以增加颜料在水基涂料中分散的添加剂。
亲水性分散剂一般分为阴离子、阳离子和非离子三种类型。
亲水性分散剂通过与颜料表面形成亲水薄膜，改变颜料颗粒表面电荷以增加颜料分散性，从而增加涂料的稳定性和颜料的上色力。
2. 亲油性分散剂：亲油性分散剂可以增加颜料在油墨中的分散性，在溶剂型涂料和油墨中应用广泛。
亲油性分散剂的分子结构一般是疏水基团和亲油基团的结合体，使其既能与颜料颗粒表面形成亲油薄膜，又能与溶剂相容，从而使颜料均匀分散在溶剂中。
3. 非离子分散剂：非离子分散剂是指在颜料与溶剂中以共价键和共价键相结合的有机化合物。
非离子分散剂由于其化学性质稳定，具有良好的耐温、耐溶剂性能，广泛应用于水性涂料和油性涂料中。
非离子分散剂的分子结构一般包括亲水基团和亲油基团，使其既能与颜料表面形成亲水薄膜，又能与涂料介质相容。
4. 阴离子分散剂：阴离子分散剂是一种通过负离子表面活性剂与颜料表面形成胶束来实现颜料分散的分散剂。
阴离子分散剂在颜料分散中起到亲水胶束和颗粒胶束之间的桥连作用，提高颜料的分散性。
阴离子分散剂主要应用于水性涂料、水墨和油墨中。
5. 阳离子分散剂：阳离子分散剂是一种通过阳离子表面活性剂与颜料表面形成胶束来实现颜料分散的分散剂。
阳离子分散剂在颜料分散中起到亲水胶束和颗粒胶束之间的桥连作用，提高颜料的分散性。
阳离子分散剂主要应用于水性涂料、水墨和油墨中。
总结起来，涂料分散剂种类繁多，常见的有亲水性分散剂、亲油性分散剂、非离子分散剂、阴离子分散剂和阳离子分散剂等。
这些不同类型的分散剂在涂料中起到的分散作用各有特点，根据不同的需求选择合适的分散剂可以提高涂料的质量和性能，增加涂料的稳定性和耐久性。
水性涂料的配方设计及其应用
水性涂料的配方设计及其应用华南理工大学化学与化工学院张心亚二O二O年五月1三分树脂，七分配漆一、水性涂料的配方设计2水性涂料的配方体系•水性涂料，以水为分散介质和稀释剂的涂料。
•配方设计时，不仅要关注聚合物的类型、乳液及分散体的性能，合理选择各种助剂并考虑到各成分之间的相互影响进行合理匹配，还要针对特殊要求选用一些特殊添加剂，最终形成适用的配方。
✓单组份——一般性能✓双组份——高性能、高附加值3水性涂料的配方体系✓水性树脂✓成膜助剂✓抑泡剂和消泡剂✓流平剂✓润湿剂✓分散剂✓流变助剂✓增稠剂✓防腐剂✓着色剂✓填料✓pH调节剂✓蜡乳液或蜡粉✓特殊添加剂：如防锈剂、增硬剂、消光剂、抗划伤剂、增滑剂、抗粘连剂、憎水剂、耐磨剂、紫外线吸收剂等。
✓离子水4单组份水性涂料的配方体系✓水性树脂✓成膜助剂✓抑泡剂和消泡剂✓流平剂✓润湿剂✓分散剂✓流变助剂✓增稠剂✓防腐剂✓着色剂✓填料✓pH调节剂✓蜡乳液或蜡粉✓特殊添加剂：如防锈剂、增硬剂、消光剂、抗划伤剂、增滑剂、抗粘连剂、憎水剂、耐磨剂、紫外线吸收剂等。
✓离子水✓固化剂5双组份水性涂料的配方体系成膜物质颜、填料助剂分散介质——水8水性涂料的配方体系_水性树脂•水性树脂: 成膜的基料，决定漆膜的主要功能。
水性漆配方中，基料是形成漆膜并决定漆膜性能的关键组分。
配方设计时应尽量提高水性树脂的用量，占体积比的60-70%，使得漆液中的有效成膜物含量尽可能多，这样才能保证制漆一道涂装漆膜较厚，丰满度高。
9水性涂料的配方体系_水性树脂✓丙烯酸乳液(Polyacrylic emulsions，PA)✓聚氨酯分散体(Polyurathane dispersions，PUD )✓水性环氧树脂✓水性醇酸树脂10水性涂料的配方体系_颜填料及染料着色颜料：着色、装饰、遮盖体质颜料：降低成本防锈颜料特种颜料11☐颜料（pigments）是研磨得很细的、被分散于涂料中的颗粒或粉末，主要提供颜色、遮盖力和体积。
分散剂的7种类型

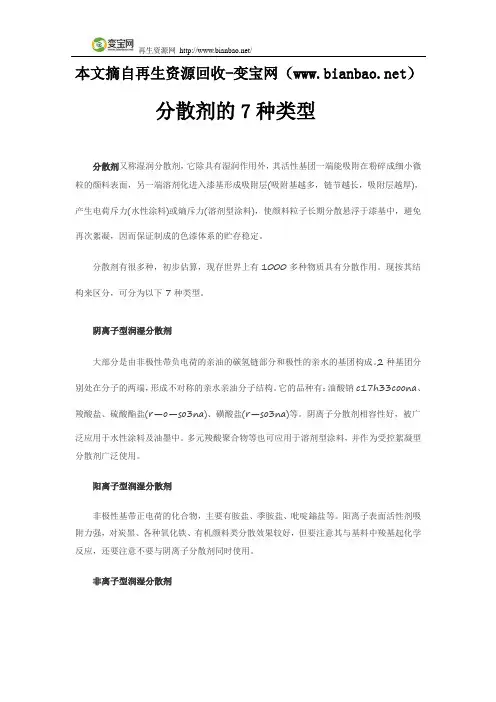

本文摘自再生资源回收-变宝网（）分散剂的7种类型分散剂又称湿润分散剂，它除具有湿润作用外，其活性基团一端能吸附在粉碎成细小微粒的颜料表面，另一端溶剂化进入漆基形成吸附层(吸附基越多，链节越长，吸附层越厚)，产生电荷斥力(水性涂料)或熵斥力(溶剂型涂料)，使颜料粒子长期分散悬浮于漆基中，避免再次絮凝，因而保证制成的色漆体系的贮存稳定。
分散剂有很多种，初步估算，现存世界上有1000多种物质具有分散作用。
现按其结构来区分，可分为以下7种类型。
阴离子型润湿分散剂大部分是由非极性带负电荷的亲油的碳氢链部分和极性的亲水的基团构成。
2种基团分别处在分子的两端，形成不对称的亲水亲油分子结构。
它的品种有：油酸钠c17h33coona、羧酸盐、硫酸酯盐(r—o—so3na)、磺酸盐(r—so3na)等。
阴离子分散剂相容性好，被广泛应用于水性涂料及油墨中。
多元羧酸聚合物等也可应用于溶剂型涂料，并作为受控絮凝型分散剂广泛使用。
阳离子型润湿分散剂非极性基带正电荷的化合物，主要有胺盐、季胺盐、吡啶鎓盐等。
阳离子表面活性剂吸附力强，对炭黑、各种氧化铁、有机颜料类分散效果较好，但要注意其与基料中羧基起化学反应，还要注意不要与阴离子分散剂同时使用。
非离子型润湿分散剂在水中不电离、不带电荷，在颜料表面吸附比较弱，主要在水系涂料中使用。
主要分为乙二醇性和多元醇型，降低表面张力和提高润湿性。
与阴离子型分散剂配合使用作为润湿剂或乳化剂，广泛应用于水性色浆、水性涂料及油墨中。
两性型润湿分散剂是由阴离子和阳离子所组成的化合物。
典型应用的是磷酸酯盐型的高分子聚合物。
这类聚合物酸值较高，可能会影响层间附着力。
电中性型润湿分散剂分子中阴离子和阳离子有机基团的大小基本相等，整个分子呈现中性，但却具有极性。
如油氨基油酸酯c18h35nh3oocc17h33等均属于这种类型，在涂料中应用相当广泛。
高分子型超分散剂高分子型分散剂最为常用，稳定性也最佳。
高分子型分散剂也分为多己内多酯多元醇-多乙烯亚胺嵌段共聚物型分散剂、丙烯酸酯高分子型分散剂、聚氨酯或聚酯型高分子分散剂等，由于它们的锚定基团一头与树脂缠绕吸附，另一头又与颜料粒子包附，因此贮存稳定性是比较好的。
聚合物分散剂
聚合物分散剂1. 概述2. 锚固基团3. 聚合物链段描述先前已介绍了聚合物分散剂通过位阻稳定作用对油漆、涂料和油墨体系产生影响。
结合以下两种要求提出了两类结构：1. 必须能强力吸附在微粒表面，拥有特殊的锚固基团2. 分子中必须含有高分子链段，在溶剂或树脂溶液体系中具有位阻稳定作用。
有多种共聚物/功能高分子的结构可能对聚合物分散剂产生影响。
图1给出了六种可能的排列：图1 : 与微粒表面的锚固作用即可通过功能基团(b和c)又可通过高分子链段(a和d-f)而产生。
产生位阻稳定作用的聚合物链段即可在一端(b，d，和f)又可在两端(a，c，和e)与微粒表面发生锚固反应。
聚合物分散剂与其它类型分散剂的区别在于具有相当高的分子量。
聚合物分散剂结构特殊，并同时受到极大的位阻限制，在大量的颜料微粒表面可形成稳定的吸附层。
当高分子链段很好的溶解和适当的展开时，位阻稳定作用得到加强，因此它们必须与周围的树脂溶液很好地相容。
若相容性不好，则高分子链段会折叠，产生位阻效应并使稳定性丧失。
为了保证添加剂的功效，颜料表面的吸附作用必须是稳定和持久的。
因此颜料微粒表面的性能对于添加剂的效力十分关键：•颜料表面拥有高的极性，比如无机颜料具有离子的结构，与任何分散剂产生吸附作用相对容易。
•然而，对于具有非极性表面的颜料，比如由单独非极性分子组成的有机颜料晶体，与常规添加剂很难产生吸附作用。
聚合物分散剂能提供的种类繁多的锚固基团，在与颜料的非极性表面发生锚固反应后，能产生有效的吸附作用。
从传统的观点看来，颜料在水中的稳定性通常会因为污染问题而受到干扰，比如不同的离子、或存在不同zeta-电位的其它颜料，可引起排斥力下降并失去稳定性。
位阻稳定作用能够避免这些问题，使聚合物分散剂在分散所有类型的颜料时都有很好的效果，甚至是有机颜料，而使用传统的润湿和分散剂时有机颜料的抗絮凝作用很差。
锚固基团先前所讨论的由分散剂分子聚合的链段，不论是包含了单个的链段还是成百上千的链段，并不是问题的关键方面，重要的是这些分子链能成功的象铁锚一样固着在颜料表面，使颜料表面覆盖足够密度的链段，将粒子间的相互作用降至最低。
水性分散剂
云清牌水性涂料分散剂06315785181云清牌——功能化学品专家绿健化学品领航者关键词水性涂料分散剂水性油墨分散剂水性色浆分散剂乳胶漆分散剂【理化指标】●外观：无色或浅黄色透明液体●化学成分：醇胺类有机物●有效成分（%）： 95%●溶剂：水●水溶性：易溶于水●PH值（0.1摩尔的水溶液）：11.3【功能特点】1.代替氨水和其他碱性物质作为中和剂，减少氨的气味，改善生产施工环境。
2.云清牌水性涂料分散剂能有效地控制PH值，提高增稠剂的效能和粘度稳定性，改善开罐效果，降低罐内泡沫闪锈3.提高颜料的分散效果，改善颜料粒子的沉底和返粗现象，提高色浆的展色性及漆膜的光泽4.云清牌水性涂料分散剂具有挥发性，不会长期留在漆膜，可应用在高光涂料中并具有优良的耐水性和耐擦洗性能5.可以作后添加剂，有效降低剪黏度、改善涂料的流动性和流平性【适用范围】1、水性工业漆2、各种乳胶漆3、合成乳液4、水性粘合剂【用法用量】1、云清牌水性涂料分散剂用量为配方总量的0.1～1.0%2、在制漆阶段加入总的1/3～1/2,余量在调漆阶段加入3、在制漆阶段先将云清牌水性涂料分散剂与分散剂一起加入水中，待充分溶解后，再在快速搅拌下依次加入颜填料4、在调漆阶段先将云清牌水性涂料分散剂用2～5倍的水稀释，然后再在搅拌下缓缓加入【包装储存】1、云清牌水性涂料分散剂应采用25公斤塑料桶或200公斤镀塑桶包装，属于非危险品2、云清牌水性涂料分散剂应存放于通风干燥的室内，确保容器密闭3、避免冷冻，高温及爆晒，远离火源4、在0～35℃储存和运输客户的难题就是云清的课题。
客户的需求就是云清的追求。
客户的抱怨就是最好的礼物。
客户的责骂就是最大的动力。
云清牌成膜助剂云清——功能化学品专家绿健化学品领航者关键词环保成膜助剂乳胶漆成膜助剂水性成膜助剂【理化指标】1、外观无色透明的液体，无不容物2、纯度≥993、沸点 280℃4、闪点≥150【突出优点】云清牌成膜助剂沸点高，环保性能优越，混溶性好，挥发度低，容易被乳胶粒子吸收，能形成优异的连续涂膜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AB 型 、ABA 型和 _ A —B β n 型多嵌段共聚物 。 不同结构类型的共聚物在粒子表面的吸附形式
不尽相同 ,如前所述 ,能较好起到稳定作用的聚合物 应具有一端锚在粒子表面 ,另一端能在溶剂中自由伸 展的结构 。虽然就疏水段在粒子表面的结合力而言 , 无规共聚物与嵌段共聚物并无明显差异 ,但因其在粒 子表面为多点结合 ,故难以形成可在水中自由伸展的 链段 ,从而起不到良好的位阻斥力作用 ,故无规共聚 物不是理想的分散剂结构 。同样 , _ A —B β n 型多嵌 段共聚物存在相同的多点吸附问题 (见图 1) ,故也不 是理想的分散剂结构 。相较而言 ,AB 型 、ABA 型嵌 段共聚物 、接枝共聚物作为超分散剂 ,结构较为理想 。
·专论与综述·
是 :其可伸展的溶剂化链是聚合物中亲水性较高的部 分 ,而与粒子结合的是聚合物上疏水性较高的部分 。 水性体系中所适用的高分子分散剂的结构是由亲颜 料端的疏水基和亲液体端的亲水基两部分构成 。
超分散剂与粒子间的锚合方式有离子对结合 、氢 键结合和平面吸附等 。由于水的高介电常数 ,使反电 荷间不易形成稳定的结合 ,从而离子对结合是否在水 性体系中分散剂与粒子表面结合方面起作用 ,仍然是 一个颇有争议的问题 ;同时在水性体系中 ,由于水本 身是很好的氢键接受 (供给) 体 ,首先与分散剂形成氢 键 ,从而使得高分子分散剂几乎不可能通过氢键结合 在粒子表面 。相反 ,超分散剂的疏水端与弱极性的有 机粒子表面通过范德华力产生的吸附起着重要作用 , 特别是利用颜料分子的平面性 ,将超分散剂的锚基设 计为平面结构 ,使之吸附在粒子表面 ,具有显著的稳 定锚合作用 。
·专论与综述·
水性涂料/ 油墨 用聚合物型分散剂
吴 昱 ,王利军 ,刘志华 ,梁兴国 ,张友兰 (天津大学化工学院应用化学及精细化工系 ,300072)
摘 要 :较系统地介绍了适用于水性体系中颜料分散的聚合物型分散剂的结构特点 、类型及其合成 。 关键词 :聚合物型分散剂 ;水性体系 ;颜料分散
水体系中适用的分散剂大多为侧链带羧基的聚 合物 ,包括聚丙烯酸类和马来酸类共聚物 。天然的高 分子化合物 ,如藻酸盐 、瓜耳胶等 ,虽然其分子量较通 常分散剂的分子量要大 ,量也可用作分散剂 。酪蛋 白 、大豆蛋白等两性羧酸盐也可作为分散剂使用 。
通常聚合物型分散剂的亲水端单体为丙 烯 酸 (酯) 、马来酸 (酯) 及它们的衍生物 ,疏水端单体多为 不饱和烃类 ,如苯乙烯 、乙烯 、丁二烯 、二异丁烯 、甲基 乙烯醚 、乙酸乙烯酯 、α- 甲基苯乙烯等 。下面分别介 绍这几类聚合物型分散剂的合成及其在颜料分散中 的应用 。 311 马来酸 (酯) 类超分散剂
tems have been described in details. Key Words : polymer dispersant ; water borne systems ; pigment dispersing
1 前 言
水性涂料和油墨的开发是保护大气环境的重要 举措 ,为此世界各国投入了大量的人力和物力 ,现已 有多种产品面世 。与溶剂型涂料和油墨类似 ,影响水 性涂料和油墨性质的主要因素包括成膜物的性质 、着 色剂和其他各种添加物的分散稳定性等 。其中 ,着色 剂能否在体系中均匀分散且能否保持稳定 ,决定着涂 料的屈服值和涂膜的光泽 、遮盖力等 。因此研究开发 能够在水性体系中分散着色剂的高效分散剂 ,是近年
另外 ,高分子分散剂链段中亲水端的适宜比例为 20 %～40 %。如果亲水端比例过高 ,则分散剂溶剂化 过强 ,使得颜料与分散剂间的结合力相对削弱 ,分散 剂易脱落 ;反之若亲水端的比例过低 ,分散剂无法在 水中完全溶解 ,分散效果下降 。
研究表明 ,对于直径为 0. 1～10 μm 的颗粒 ,5～ 20 nm 厚的吸附层即可提供足够的斥力使粒子稳定 。
图 1 水体系中 _ A —B β n 型多嵌段共聚物疏水端在粒子上的吸附 (···为疏水段 , 为亲水段)
3 水性体系用超分散剂的类型及合成
文献报道的高分子分散剂有无规共聚物 、接枝聚 合物和嵌段共聚物等 ,其中无规共聚物较多 。无规共 聚物的合成较为简单 ,各种聚合方法 ,诸如自由基聚 合 、离子加成聚合 、开环聚合以及逐步生长反应都适 于合成无规共聚物 。而接枝聚合物 、嵌段共聚物的合 成相对较复杂 ,需要分别合成具有已知官能度的反应 性聚合物中间体或需要有预制的反应性聚合物存在 。 合成嵌段共聚物最好的方法是顺序加料阴离子聚合 法 、开环聚合法及逐步生长聚合法 。
鲁木齐石化总厂化肥厂的过滤器上 ,经两年试用表 明 :耐候性好 ,漆膜表面不起泡 、不脱落 、无锈蚀痕迹 , 符合化工设备防腐要求 。该聚氨酯漆已在乌鲁木齐 市乔迁的新居得到广泛应用 ,取得很好的使用效果 。
5 结 语
(1) 用聚酯废料生产聚氨酯漆的工艺合理 ,操作 简便 ,投资少 ,具备大规模工业生产的条件 。
常用的马来酸类分散剂的亲水端单体有马来酸 (HOOCCH CHCOOH) 、马来酸酐〔(CH) 2 (CO) 2O〕、马
涂 料 工 业 1999 年第 1 期
·32 ·
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.
缩聚时间 4～5 h 。B 组分中 TD I 与 TMP 的摩尔比为 3∶1 。
(4) 聚酯废料合成聚氨酯漆的各项指标都符合指 标要求 ,是家居、高级家具、木地板、建筑装潢的理想产 品 ,并为聚酯废料的综合利用开辟了一条有效途径。
参考文献
[ 1 ] 贝津泷 ,徐炽 1 聚酯纤维手册 1 北京 :纺织工业出版社 ,19911 [ 2 ] 徐小洪 ,王泳厚 1 涂装技术 1 北京 :化学工业出版社 ,19881 [ 3 ] 陈义芳 1 聚氨酯工业 ,1990 , (1) :3～91 [ 4 ] 王泳厚 1 聚氨酯工业 11992 , (2) :48～501 [ 5 ] 刘国杰 ,耿耀宗 1 涂料应用科学与工艺学 1 北京 :中国轻工业出版
POLYMER D ISPERSANTS USED IN WATER BORNE PAINTS/ INKS
WU Yu , WAN G Lijun , L IU Zhihua , L IAN G Xingguo , ZHAN G Youlan Abstract : The structure features , types and preparation of polymer dispersants for pigment dispersing in water borne sys2
社 ,19941 [ 6 ] 上海市腐蚀科学技术学会 1 防腐蚀科技信息 ,1994 , (21) ∶11 [ 7 ] 美国专利 45060901
收稿日期 :1998 - 09 - 20
·31 ·
涂 料 工 业 1999 年第 1 期
© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved.
聚合物的结构有多种 ,一般而言 ,均聚物在粒子 分散体系中起不到良好的分散作用 ,这是因为它不是 较好的溶剂化链 (与溶剂分子作用) 就是较好的锚基 (与粒子作用) ,而要起到良好的斥力稳定作用 ,需要 二者兼具 ,既易于被连续相溶剂化 ,又能较好地保持 在分散相表面 。能够满足这种要求的多为共聚物 ,可 作为水性体系分散剂的聚合物结构有无规共聚物 、接 枝共聚物和嵌段题之一 。 迄今为止 ,文献中已介绍了多种提高颜料在水性
体系中的分散及分散稳定性的方法 ,如松香处理法 、 颜料衍生物法 、超分散剂法 、等离子体处理法 、超微粒 子吸附法等 。其中超分散剂 (高分子分散剂) 法是使 用最为广泛且分散稳定效果良好的一种方法 。
高分子型分散剂在水性体系中起到分散作用的 原理与溶剂体系相同 ,也是通过伸展于液相中的高分 子所产生的曳斥力和位阻斥力的共同作用而使粒子 均匀分散于体系中的 。与溶剂体系用分散剂不同的
2 水性体系中适用的超分散剂结构
水性体系中适用的超分散剂由亲颜料和亲液体 两部分组成 。
为达到良好的分散效果 ,需控制超分散剂中亲水 部分 、疏水部分的分子量 ,其中亲水端的分子量应控 制在 3 000～5 000 左右 。如果亲水端的分子量过高 则亲水链过长 ,使得超分散剂分子易从颜料表面脱 落 ,同时亲水链与亲水链间易发生缠结而导致絮凝 。 疏水部分的分子量应控制在 5 000～7 000 左右 ,若该 部分分子量过高 ,则疏水链过长 ,往往因无法完全吸 附于粒子表面而成环或与相邻粒子表面结合 ,从而导 致粒子间的“架桥”絮凝 ,对颜料的分散产生影响 。
丙烯酸类聚合物型分散剂是水性体系中最为常 用的高分子分散剂 ,常用的亲水端单体有丙烯酸 、丙 烯酸酯和丙烯酰胺 ,疏水性单体有苯乙烯 、α- 甲基苯 乙烯 、β- 甲基苯乙烯等 。 31211 丙烯酸 - 丙烯酸酯 ( - 丙烯酰胺) 共聚物
丙烯酸 、丙烯酸酯或丙烯酰胺共聚时以过氧化 物 、过硫酸盐 、偶氮化合物为引发剂引发自由基聚合 , 其中 过 氧 化 物 有 H2O2 ; 过 硫 酸 盐 有 ( N H4 ) 2 S2O8 、 K2S2O8 ;偶氮化合物有偶氮二异丁腈 、偶氮二 (二甲基 戊腈) 等 。阻聚剂可用硫醇 (如 2 - 巯基乙醇) ,控制 分子 量 在 2 000 ～ 5 000 , 所 得 共 聚 物 可 用 于 分 散 TiO2 、CaCO3 等无机颜料 。例如 ,将丙烯酸 、丙烯酸丁 酯 、甲基丙烯酸甲酯在 20∶30∶50 的质量配比下 ,以偶 氮二异丁腈作引发剂 ,2 - 巯基乙醇为阻聚剂 ,在 94 ～95 ℃下反应可制得丙烯酸类聚合物型分散剂 ,用 于分散颜料 。另有文献报道 ,用 ( N H4) 2S2O8 作引发 剂引发丙烯酸钠 、3 - 甲基丙烯酸 1 ,2 - 二羟基丙酯 聚合所得共聚物可用于分散缎光白颜料 。
