水性汽车涂料用炭黑分散剂的技术研究

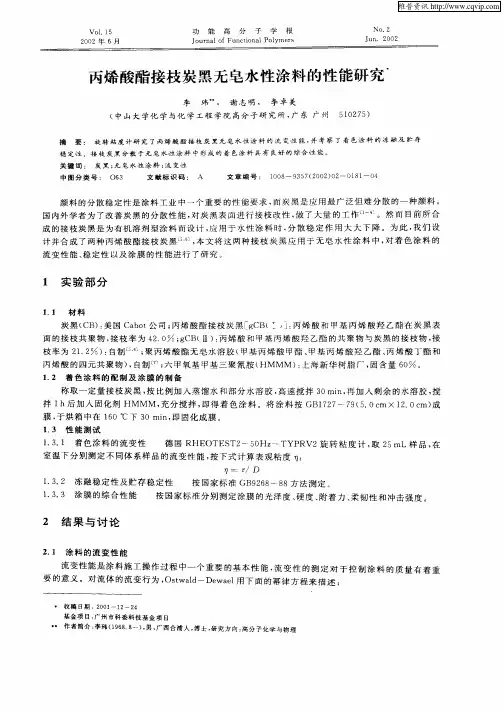

丙烯酸酯接枝炭黑无皂水性涂料的性能研究
膜， 予烘 箱 中在 １ ０℃ 下 ３ ｎ 即固化 成 膜 。 ６ ０ｍｉ ，
１３ 性 能 测试 ．
１ ３ １ 着 色涂 料 的流 变性 ． ．
德 国 ＲＨＥ Ｅ Ｔ２ ０ ～ＴＹＰ Ｖ２旋 转 粘 度 计 ， ２ ＯＴ Ｓ —５ Ｈｚ Ｒ 取 ５ ｍＬ样 品 ， 在
室 温下 分别 测定 不 同体 系样 品 的流 变性 能 ， 下 式计 算 表观 粘 度 Ｔ 按 ） ：
李
玮 ， 谢 志 明 ． 李 卓 美
ｒ— Ｋ ・ Ｄ
或
７一 Ｋ ・Ｄ ７ ‘
Ｆ ｓ
ｇ
式 中 ｒ 剪切 应力 ， 是 Ｄ是 剪 切速 率 ， 是 流 动指 数 （ 牛顿 流 体 ”一 １ 非 牛顿 流 体 ｎ＜ １ ， 是 稠度 系数 ， ｎ 对 ， ）Ｋ
７ 表 观粘度 。 以 ｌｇ 对 ｌｇ 作 图 ， ７ 是 ｏｖ ｏＤ 可得 Ｋ 和 ”值 。 将 炭黑 （ Ｂ 及 两种 方 法得 到 的接 枝 炭 黑 （ Ｃ ） 自由基 接枝 的 ｇ Ｂ Ｉ 、 合 接枝 的 ｇ Ｂ Ｉ） 分别 分散 于 Ｃ （） 缩 Ｃ （Ｉ ）
国内外 学者 为 了改 善 炭黑 的 分散 性 能 ， 炭黑 表 面进 行 接枝 改 性 ， 了 大量 的工 作 ｎ 。然 而 目前 所 合 对 做 ：
成 的接 枝炭 黑 是 为有 机溶 剂 型涂 料 而设 计 ， 用 于 水 性涂 料 时 ， 散 稳 定 作 用 大 大 下 降 。为 此 ， 们设 应 分 我 计 并合 成 了两 种 丙烯 酸酯 接 枝 炭黑 。 ， 文将 这 两种 接 枝 炭 黑 应 用 于 无 皂 水性 涂料 中 ， 着 色 涂 料 的 ｊ 本 对 流 变性 能 、 稳定 性 以及 涂 膜 的性 能 进行 了研究 。
炭黑色浆用分散剂
炭黑色浆用分散剂一、炭黑色浆是个啥。
炭黑色浆呢，就是那种黑乎乎的东西啦，它在很多地方都有用处哦。
比如说咱们常见的一些涂料呀，油墨呀，甚至是塑料制品上面的颜色，很多时候都有炭黑色浆的功劳。
它就像一个小小的魔法颜料，能给各种东西染上那种深沉又神秘的黑色。
不过呢，炭黑色浆有个小脾气，它自己很容易聚在一起，就像小朋友们爱抱团一样。
这时候呢，就需要分散剂来帮忙啦。
二、分散剂来救场。
分散剂就像是炭黑色浆的小管家。
它的任务就是把那些聚在一起的炭黑色浆小颗粒给分开，让它们能够均匀地分布在各种材料里。
你可以想象一下，炭黑色浆小颗粒是一群调皮的小蚂蚁，分散剂就是那个指挥小蚂蚁排队的小队长，让小蚂蚁们整整齐齐地排列好，这样整个队伍看起来就很和谐啦。
分散剂是怎么做到的呢？它有一种特殊的本领，就是能够降低炭黑色浆小颗粒之间的吸引力。
就好比小蚂蚁们之间本来有很强的吸引力，都挤在一起，分散剂就像给它们每个小蚂蚁都穿上了一件特殊的衣服，让它们互相之间不再那么黏糊，这样就可以各自散开啦。
三、分散剂的种类。
1. 阴离子型分散剂。
这种分散剂可是很常见的呢。
它带有负电荷，就像一个带着小尾巴的小精灵。
它会和炭黑色浆小颗粒结合，然后因为电荷的作用，让小颗粒互相排斥，就这么轻松地把它们给分散开了。
而且呀，阴离子型分散剂在水性体系里表现得特别好，就像在水里游泳的小鸭子一样自在。
2. 非离子型分散剂。
非离子型分散剂呢，它没有电荷，但是它有自己独特的本事。
它会在炭黑色浆小颗粒周围形成一种保护膜，就像给小颗粒穿上了一层柔软的铠甲。
这层铠甲可以防止小颗粒之间互相碰撞黏在一起，也能让它们在各种环境里都乖乖地分散着。
这种分散剂在油性体系里就比较受欢迎啦，就像一个在油锅里还能把事情处理得井井有条的大厨。
四、选择分散剂的小窍门。
1. 看相容性。
如果要选择合适的分散剂，首先得看它和炭黑色浆以及使用的体系是不是相容。
就像找对象一样，得两个人合得来才行。
如果不相容的话，那可就糟糕啦，就像油和水一样，怎么都搅不到一起去。

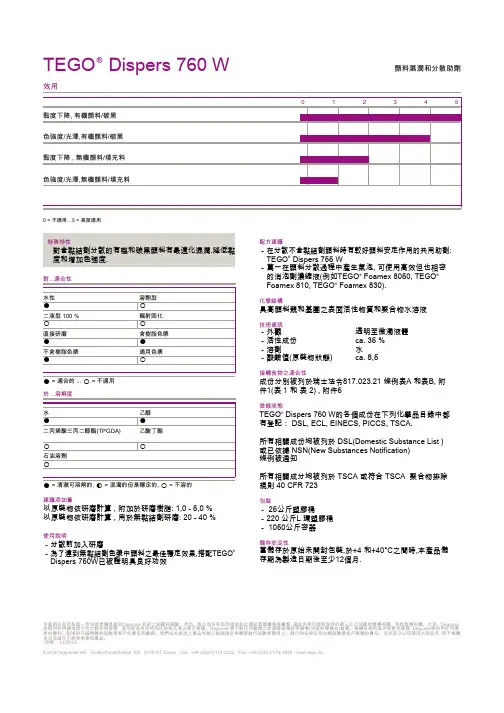

迪高760W水性炭黑分散剂
所有相關成份均被列於 DSL(Domestic Substance List ) 或已依據 NSN(New Substances Notification) 條例被通知
所有相關成分均被列於 TSCA 或符合 TSCA 聚合物排除 規則 40 CFR 723
包裝
- 25公斤塑膠桶 - 220 公斤L 環塑膠桶 - 1050公斤容器
使用說明
- 分散前加入研磨 - 為了達到無黏結劑色漿中顏料之最佳穩定效果,搭配TEGO®
Dispers 750W已被證明具良好功效
配方建議
- 在分® Dispers 755 W
- 萬一在顏料分散過程中產生氣泡, 可使用高效但也相容 的消泡劑濃縮液(例如TEGO® Foamex 8050, TEGO® Foamex 810, TEGO® Foamex 830).
對...適合性
水性
●
二液型 100 %
○
直接研磨
●
不含樹脂色漿
●
溶劑型
○
輻射固化
○
含樹脂色漿
●
通用色漿
○
● ○ = 適合的 ... = 不適用
於…溶解度
水
●
二丙烯酸三丙二醇酯(TPGDA)
○
石油溶劑
○
乙醇
●
乙酸丁酯
○
● ◐ ○ = 清澈可溶解的, = 混濁的但是穩定的, = 不溶的
建議添加量
以原裝物依研磨計算 , 附加於研磨樹脂: 1,0 - 5,0 % 以原裝物依研磨計算 , 用於無黏結劑研磨: 20 - 40 %
TEGO® Dispers 760 W
效用
黏度下降, 有機顏料/碳黑 色強度/光澤,有機顏料/碳黑 黏度下降 , 無機顏料/填充料 色強度/光澤,無機顏料/填充料

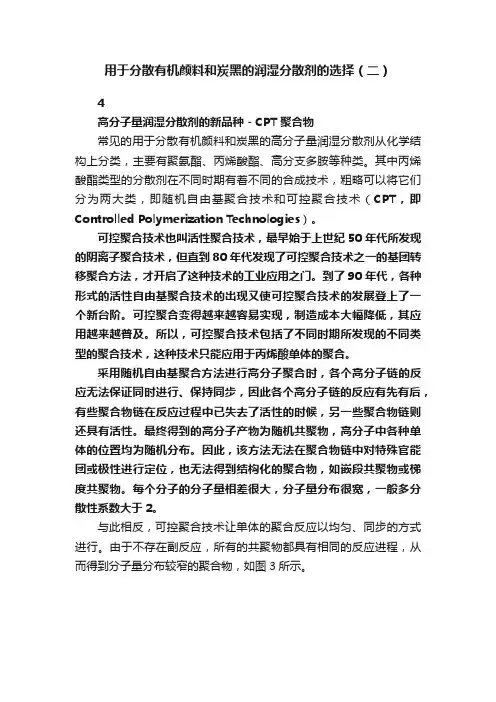

用于分散有机颜料和炭黑的润湿分散剂的选择（二）
用于分散有机颜料和炭黑的润湿分散剂的选择（二）4高分子量润湿分散剂的新品种 - CPT聚合物常见的用于分散有机颜料和炭黑的高分子量润湿分散剂从化学结构上分类，主要有聚氨酯、丙烯酸酯、高分支多胺等种类。
其中丙烯酸酯类型的分散剂在不同时期有着不同的合成技术，粗略可以将它们分为两大类，即随机自由基聚合技术和可控聚合技术（CPT，即Controlled Polymerization Technologies）。
可控聚合技术也叫活性聚合技术，最早始于上世纪50年代所发现的阴离子聚合技术，但直到80年代发现了可控聚合技术之一的基团转移聚合方法，才开启了这种技术的工业应用之门。
到了90年代，各种形式的活性自由基聚合技术的出现又使可控聚合技术的发展登上了一个新台阶。
可控聚合变得越来越容易实现，制造成本大幅降低，其应用越来越普及。
所以，可控聚合技术包括了不同时期所发现的不同类型的聚合技术，这种技术只能应用于丙烯酸单体的聚合。
采用随机自由基聚合方法进行高分子聚合时，各个高分子链的反应无法保证同时进行、保持同步，因此各个高分子链的反应有先有后，有些聚合物链在反应过程中已失去了活性的时候，另一些聚合物链则还具有活性。
最终得到的高分子产物为随机共聚物，高分子中各种单体的位置均为随机分布。
因此，该方法无法在聚合物链中对特殊官能团或极性进行定位，也无法得到结构化的聚合物，如嵌段共聚物或梯度共聚物。
每个分子的分子量相差很大，分子量分布很宽，一般多分散性系数大于2。
与此相反，可控聚合技术让单体的聚合反应以均匀、同步的方式进行。
由于不存在副反应，所有的共聚物都具有相同的反应进程，从而得到分子量分布较窄的聚合物，如图3所示。
图3随机共聚物（FRP）与可控聚合物（CPT）的分子量分布对比可控聚合技术所合成的聚合物分子量分布较为狭窄，这对降低色浆粘度、提高分散剂的相容性范围极为有利。
更重要的是，很多CPT润湿分散助剂具有高分散性能，例如特别适用于分散有机颜料和炭黑等难以分散的颜料。

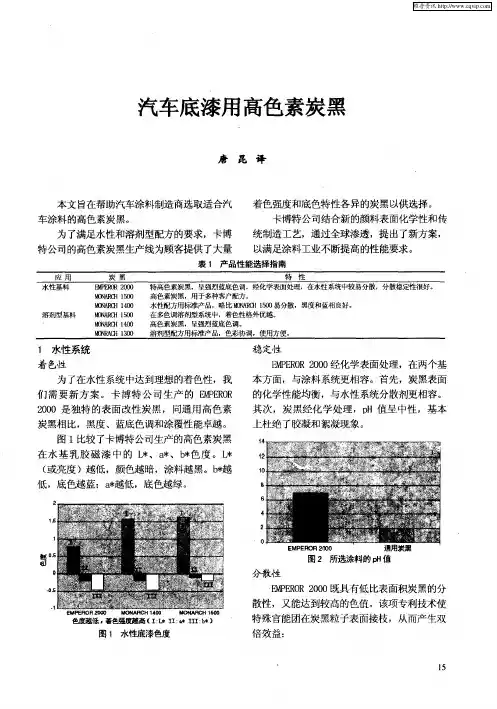

汽车底漆用高色素炭黑
‘
匾 匠
画［ ］
图 ４ 耐 候性 引起 色值 改变
图 ６ 水性底漆用卡博特公司炭黑的着色、
涂 覆性 能均衡 状况
ｌ ６
维普资讯
该试验测 量了涂 料表 面反射 的图像轮 廓的
清 晰度 ，测试 仪器 为 ＢＩ（ ｌ ｏ ）发光盒 Ｏ Ｇｏ Ｂｘ ｗ
图 ８ 所选颜 料 显色 同分散 时 间 的关系
ＭＯ ｌ ｅＨ １ Ｏ 舶 ６ ６
ＭｏＮ ＡＯＨ １ ｌ Ａ 躺ｏ
ＭＯ ４ ＡＣＨ ｛ Ｏ Ｉ Ａ ∞
图 ９ 图像清 晰 度
¨０Ｎ＾ＲｃＨ ＂ ＾ＲｃＨ＇ 蜘 ￣ＯＮＡＦＣＨ ３ 。 ｔ ｔ。
匦 亘 亘］ 二
色度越 低 ， 著色强 度越高
测量 计，其额 定范围为 ０ ０ ，数值越大 ， ～１０ 涂料 的 Ｄ Ｔ Ｏ 值越 好 。
级别 ： 优异，ｌ 良好 ＝
２ 溶剂 系统
着 色性
为 了在涂料中达到理想着色 ，既须精选颜 料 ，也需适 当配方 ，这样才能满足涂料 的总体 性能和经济要求 。卡博特公司生产 的传统氧化 处理高色素炭黑系歹 满足溶剂系统 的多种配 怕皂
帮助选定最佳颜料 。 图 ６还说 明，同通用氧 化处理 炭黑相 比，
图 ３ 所 选 涂料 的显 色与分 散时 间的 关系
耐 气候性
ＥＰ ＲＲ ２０ Ｍ Ｅ Ｏ ００比表 面积 高，易分散 ，能吸
收更多紫外线，从而全 面提高涂料 的化学稳定
性及耐候性。
表 ２ 耐候性测试结果
Ｅ Ｅ Ｏ ００的许多水基配 方基本 性能指标得 Ｐ Ｍ ＲＲ ２ ０
以免其游离在炭黑表面，影响涂料性能
２ ）炭 黑更 易分 散，分散稳定性提高 ，黑
水性墨水炭黑色浆分散工艺的研究
１．５粒径分布测定 将色浆用去离子水稀释一定倍数，利用英国马尔仪器
有限公司的Ｚｅｔａｓｉｚｅｒ ３０００ＨＳ型动态光散射激光粒度和ｆ电位 分析仪测定色浆的平均粒径及粒径分布图。平均粒径以ｚ平 均粒径（Ｚ—ａｖｅｒａｇｅ）表示，粒径分布则以体积分布图表示。 １．６ ｆ电位测定
按粒径测定的方法稀释色浆，利用英国马尔文仪器有限 公司的Ｚｅｔａｓｉｚｅｒ ３０００ＨＳ型动态光散射激光粒度和ｆ电位分析 仪测定色浆的ｆ电位。 １．７颗粒分布形态观察
将色浆用去离子水稀释约２０倍，用力摇匀，滴加３—５滴 液体于碳支持膜上，干燥后，在日本ＪＥＯＬ公司的ＪＥＭ２１００Ｆ型 透射电子显微镜上进行观察。
Ｚｅｔａｓｉｚｅｒ ３０００ＨＳ型动态光散射激光粒度和ｆ电位分析 仪：Ｍａｌｖｅｍ Ｉｎｓｔｒｕｍｅｎｔｓ Ｌｉｄ；ＪＥＭ２１００Ｆ型透射电子显微镜：日 本ＪＥＯＬ公司；ＳＦＪ一４００Ｃ型搅拌、分散、研磨多用机：上海现代 环境工程有限公司；Ｍｉｎｉ Ｚｅｔａ型实验室销棒式研磨机：耐驰仪 器（上海）有限公司；书写划圆仪：天津市瑞航电机电器有限 公司。
径为１５９．６咖，具有较优的贮存稳定性和应用性能。
关键词：炭黑；分散工艺；水性色浆；水性墨水 中图分类号：ＴＱ ６３０．６ 文献标识码：Ａ 文章编号：０２５３—４３１２（２００８）０４—００２２—０５
Ｓｔｕｄｙ ｏｎ Ｐｒｅｐａｒａｔｉｏｎ Ｐｒｏｃｅｓｓ ｏｆ Ｃａｒｂｏｎ Ｂｌａｃｋ Ｄｉｓｐｅｒｓｉｏｎ ｆｏｒ Ａｑｕｅｏｕｓ Ｉｎｋ
２结果与讨论
２．１ 色浆制备工艺条件的正交试验分析 色浆制备时各种工艺是相互影响的，为了得到一套优化的
水性涂料用高分子分散剂的研究进展
水性涂料用高分子分散剂的研究进展水性涂料用高分子分散剂的研究进展张方志1，李元杰1，王峰1，刘红英2（1.山东省科学院新材料研究所，山东济南 250014；2.德州学院，山东德州 253023）在涂料等化工产业中，颜料的分散是涂料制造技术的重要环节。
为了使涂料中的有机、无机颜料得到均一稳定分散，经常使用分散剂。
分散剂在涂料的贮存、涂装操作、涂膜的形成、涂料的性能等方面有着重要作用。
尽管传统的分散剂在水性分散介质中显示出有效的分散稳定作用，但由于它们在颜料粒子表面的吸附不十分牢固，容易从粒子表面上解吸从而导致被分散的粒子重新聚集或沉淀，体系的长期稳定性欠佳，对漆膜外观、硬度及耐老化等性质也有不利影响。
为克服传统分散剂的局限性，近年来开发并应用了高分子分散剂。
高分子分散剂是指分子质量在数千以上的具有表面活性的高分子化合物，本质上属于表面活性剂。
其概念是在20 世纪80 年代初期首次提出的，80 年代中期推出相关产品并进入推广应用阶段。
高分子分散剂对颜料的分散有显著效果，尤其对润湿性、稳定性等方面有相当大的作用，对颜料的应用性能也有较大改善，已成为新一代的高效分散剂。
目前，全世界只有ICI、DuPont、Sun Chemical、KVK 等少数几家国际知名的大公司生产这种产品（主要是ICI 公司的Solsperse 系列产品）［1］，生产技术严密封锁，产品以垄断价格出售。
我国对聚合物分散剂的研究起步较晚，在90 年代才有聚合物分散剂的综述性报道。
［2］近年来，我国也开发了一些聚合物分散剂品种，如NBZ－3、DA－50、WL 系列等，但效果不理想，产品也未系列化。
关于分子量的分布和分散剂链基团的选择基础理论研究较少，产品的性能与国外同类产品相比还有很大差距。
1 水性涂料用高分子分散剂的结构特征及在颗粒表面的吸附1.1 水性涂料用高分子分散剂的分子结构特征高分子分散剂通过静电斥力和立体位阻障碍作用来维持颜料粒子在介质中的性能，为了使分散体系均匀稳定并满足性能要求，吸附在颗粒表面的高分子分散剂的分子结构需要具备以下两个特征：①与固体颗粒表面能形成牢固的结合的锚固段，如－COOH、－COO－、－NR2、－NR3+、－SO32－、－PO43－、－OH 等；②在分散介质中有一定长度的溶剂化链段，如聚乙二醇。
碳黑分散剂的使用方法
碳黑分散剂的使用方法1、碳黑分散剂是一种高纯度、具有良好分散性和稳定性的颜料，它能有效地改变碳黑颜料的散散、流变和抗磨性能，粒度分布更均匀，使碳黑具有更好的分散性和可塑性。
2、在使用碳黑分散剂前，应对混合材料进行完全的研磨、分散和流动，使其完全空腔化。
然后，加入必要的助剂和碳黑分散剂，助剂数量取决于工艺和产品性能要求。
3、使用具有良好润湿能力的碳黑分散剂，可以有效地降低碳黑的气孔能力，使其分散性更好，提高颜料的覆盖力，获得较高的流动性能，让碳黑形成较好的填满能力，为模型表面提供更好的阻隔性和耐磨性能。
4、合适的分散技术是碳黑分散剂使用的关键。
合适的搅拌系统，如强力搅拌器或细小的搅拌机，可以获得理想的分散效果，而低转速的搅拌器，可能造成因沉降分散不良而出现结晶或分层现象。
5、一般采用持续或反复分散法，定时停机以提取部分混合物，使其性能有舒适和可控的。
搅拌过程中应查看颜料的分散情况，以确定搅拌时间及转速，一般可以在?6、在使用碳黑分散剂时应增加外部温度至50~60℃，以便更好地分散材料，并确保材料的稳定性，以避免结晶或分层现象出现，并减少表面的疏松程度。
7、碳黑分散剂的用量一般为1%-3%，不能过多使用，以免影响碳黑的稳定性和分散性。
8、采用碳黑分散剂的其它搅拌条件与普通碳黑混合时完全相同，混合时间在7-10min 以内，使混合液保持充分分散均匀，并综合考虑产品性能，以确定最佳的搅拌时间。
9、在使用碳黑分散剂时，应确保搅拌室的温度较低，以减少搅拌粘性，充分考虑混合材料的湿度，比例，温度，保证碳黑的高稳定性。
10、无论何种产品，使用碳黑分散剂前都应充分测试，综合考虑工艺要求和预期性能，使选用的分散剂最佳匹配，有效获得最佳性能和效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试结果 黑色
平整光滑 1.5 9.80 92 2H 0 50 1
测试方法 目测 目测
GB/T 7193.6 GB/T 23986—2009 GB/T 1743—1989 GB/T 1730—1993 GB/T 9286—1998 GB/T 1732—1993 GB/T 1740—2007
4 结语
本文从环境保护和可持续发展的角度出发， 跟随 环境友好型涂装新材料的开发趋势， 采用常用聚合单 体为原料，基于高分子化合物对炭黑的锚定原理，通过 可控自由基聚合， 设计合成带有多个锚定端和有机化 端的高效分散剂，最终实现水性化，从而制备出水性环 保高性能的含炭黑汽车涂料， 其既可用于对设备改造 不大的修补行业，又可用于汽车原厂漆，对推动国内原 厂修补涂料水性化具有重大的意义。
称取定量苯乙烯单体于装有搅拌桨、温度计、加热 装置的反应釜中，在 N2 环境下依次加入引发剂溴化苄 及催化体系氯化铁/三苯基膦，充分搅拌均匀，加入抗 坏血酸作为还原剂，搅拌升温至 112 ℃，反应完成后， 冷却至室温，用定量四氢呋喃溶解出聚合物，最后用冰 甲醇沉淀。 1.2.2 分散剂的制备
定量称取 12 g 的环己酮，大分子引发剂及 4 g 丙 烯酸叔丁酯，充分搅拌混合，在 N2 环境下加入溴化亚 铜催化体系，于 115 ℃的油浴中进行聚合。充分反应后 冷却至室温，沉淀析出聚合物 PSt-b-PtBA；最后以 1 ∶ 3 的比例采用 1，4-二氧六环进行完全溶解，同时加入 定量浓盐酸加热回流反应完全， 得到的水解混合物用 石油醚沉淀，分离，真空干燥至恒重，即得高效水性汽 车涂料用炭黑分散剂。 1.3 水性高效炭黑汽车涂料的制备
GUO Xiao-yao, TANG Han-liang, GUO Wei-jie
(Qingyuan Haoyu Chemical Industry Technology Co., Ltd., Qingyuan 511540, Guangdong, China)
Abstract: Carbon black dispersing agent used on waterborne automotive coating was prepared by controlled radical polymerization based on the anchoring principle. The effect of reaction temperature and reaction time on the product property was investigated. Through the test, the waterborne high performance automotive coatings containing carbon black was prepared. Key words: carbon black dispersing agent; waterborne automotive coating; controlled radical polymerization
参考文献： [1] 李 炳 炎.炭 黑 生 产 与 应 用 手 册[M].北 京 ：化 学 工 业 出 版 社 ，
2000. [2] Bergemann K, Fanghanel E, Knaekfuss B, et al. Modification
of carbon black properties by reaction with maleic acid derivatives[J]. Carbon, 2004, 42(11):2338-2340.
1 试验
1.1 主要原料与器材 苯乙烯 AR：广州弘辉化工有限公司；溴化苄 BzBr
CP：湖北巨胜科技有限公司；丙烯酸叔丁酯 tBA 99%：上 海弘顺生物科技有限公司；溴化亚铜 CuBr AR：广拓化
专业家具漆：ｈｔｔｐ：／／ｗｗｗ．ｓａｎｓｅｎｐａｉｎｔ．ｎｅｔ
Experimental Research and Application‖试 验 研 究 与 应 用
时间、反应温度对产品性能的影响。 通过试验验证，制备出了水性环保高性能的含炭黑汽车涂料。
关键词： 炭黑分散剂； 水性汽车涂料； 可控自由基聚合
中 图 分 类 号 ：TQ633
文 献 标 志 码 ：A
文章编号：1007-9548（ 2016） 03-0006-03
Research on Carbon Black Dispersing Agent Used on Waterborne Automotive Coating
称 取 定 量 的 水 性 炭 黑 颜 料 ， 分 别 以 30%、40%、 50%、60%、70%、80%的固体质量分数加入 分 散 剂 ，在 其他条件不变的情况下进行水性炭黑汽车涂料的制 备；随着分散剂用量的增加，体系对炭黑颜料的分散能 力增加，黑度 和 着 色 能 力 增 强 ，当 分 散 剂 用 量 为 60% 时，分散效果最好，黑度和着色强度最优，随着聚合物 用量的继续增加，体系分散能力有所下降。这是因为当 聚合物用量少时，不能将颜料表面完全覆盖，不足以在 颜料表面形成完整的吸附层， 颜料表面未被覆盖的部 分为减小表面能而聚集，从而影响了黑度和着色力；当 分散剂用量进一步增加时， 有足够多的分散剂吸附在 颜料颗粒表面，可以起到阻止粒子团聚的作用；当分散 剂用量增大到一定程度后，聚合物分子链互相缠结，导 致颜料粒子重新聚集，黑度和着色力有所下降。
试 验 研 究 与 应 用 ‖Experimental Research and Application
水性汽车涂料用炭黑分散剂的技术研究
郭逍遥， 汤汉良， 郭伟杰 （ 清远市浩宇化工科技有限公司，广东 清远 511540）
摘要： 基于高分子化合物对炭黑的锚定原理，进行可控自由基聚合，制得了水性汽车涂料用炭黑分散剂，主要考察了反应
随着汽车工业的高速发展， 汽车涂料的用量急剧 增长，但是目前国内汽车涂料以溶剂型体系为主，环境 污 染 严 重[3]，其 在 生 产 和 使 用 过 程 中 对 人 体 的 危 害 和 对环境的污染是很普遍的， 从环境保护和可持续发展 的角度看，研究开发环境友好型涂料已是势在必行，因 此，本文基于高分子化合物对炭黑的锚定原理，通过可 控自由基聚合，主要考察反应时间、反应温度及在涂料 制备过程中的最佳用量，通过试验验证，从而制备出水 性环保高性能的含炭黑汽车涂料。
— — — — — — — — — — — — — — — — — — — 收稿日期： 2015-10-26 作者简介： 郭逍遥（ 1982- ） ，男，硕士，工程师，主要 从 事 水 性 汽 车涂料的研究。
MPF 2016 年 3 月
6
第 19 卷 第 3 期
被破碎为聚集体；3） 炭黑粒子的稳定化。 然而，由于炭 黑附聚体颗粒较大， 很难直接在涂料中分散均匀达到 纳米或亚纳米级，且容易产生絮凝现象。 因此，分散性 能是炭黑的重要性能之一，它直接影响着涂料的黑度、 着色力、光泽、遮盖力、流动性、机械性能等。
原材料 水性消泡剂 水性分散剂 去离子水 水性炭黑颜料 水性丙烯酸分散体 水性聚氨酯分散体 水性消泡剂 增稠剂 BCS 功能流变助剂
表 1 基础配方
用量/g 0.3 2.4 13.5 4.0 30.0 92.0 0.3 1.2 6.0 0.3
表 2 成品性能测试结果
项目 颜色 漆膜外观 活化期（ 20 ℃） /h VOC/％ 光泽（ 60°） /% 铅笔硬度 附着力（ 划格法） /级 耐冲击性/cm 耐湿热性/级
参照 GB/T 1730—1993 进行测定。 5） 附着力的测定 参照 GB/T 9286—1998 进行测定。
2 结果与讨论
2.1 反应温度影响分析 根据阿仑尼ห้องสมุดไป่ตู้斯公式， 反应温度影响反应速率常
数， 从而影响反应速率。 反应温度对引发剂的分解速 率、 原子转移平衡常数和链增长速率会产生不同程度 的影响。 分别在 100 ℃、105 ℃、110 ℃、115 ℃、120 ℃ 和 125 ℃下进行聚合试验， 分别在不同的时间下取样 进行炭黑涂料的性能测定， 主要从黑度和着色力方面 进行考察。 在不同的温度条件下，随着温度升高，转化 率也相应增大，黑度增加，着色力增强；反应温度达到 115 ℃后，再升高温度，对炭黑涂料的黑度和着色力影 响不大，此时再升高温度对聚合反应意义不大，因此确 定最佳聚合温度为 115 ℃。 2.2 反应时间影响分析
0 引言
炭黑是地球上含量最丰富的材料之一， 它几乎是 所有现存的或曾有的东西的燃烧产物。 作为理想的黑 色颜料，由于其具有优良的着色性、耐候性以及化学稳 定性，是涂料工业中不可缺少的黑色颜料，而颜料是色 漆制备中的主要成分，黑色颜料提供黑色，随着人们对 高黑度色彩的追求，常用于建筑、汽车、铁路车辆和船 舶用涂料中。 单个炭黑粒子的形状近乎球形， 尺寸不 等，炭黑很少以单个粒子形式存在，通常是由多个基本 粒子通过牢固的化学键形成的聚集体， 这种结构称为 炭 黑 的 一 次 结 构 或 永 久 结 构 ， 一 次 结 构 难 以 被 破 坏 [1]， 聚集体与聚集体之间通过范德华力形成的絮凝物称为 炭黑的二次结构或次生结构。 炭黑在涂料中的分散需 经 历 3 个 过 程[2]：1） 炭 黑 被 涂 料 润 湿 ，由 炭 黑-空 气 界 面转为炭黑-涂料界面；2） 炭黑被分散，炭黑的附聚体
学有限公司；氯化铁 FeCl3·6H2O AR：武汉宏信康精细 化工有限公司；抗坏血酸 AsAc BR：深圳振强生物技术 有限公司；三苯基膦 PPh3 BR：上海达瑞精细化学品有 限公司；环己酮 C6H10O AR：市售；甲 醇 CH3OH AR：市 售 ；精 密 电 子 天 平 ：BL-2000A ， 上 海 亚 津 电 子 科 技 有 限 公司；硬度计：BGD 509，广州标格达实验室仪 器 用 品 有限公司。 1.2 试验步骤 1.2.1 大分子引发剂 PSt-Cl 的制备
