压力容器定义和分类
压力容器定义与分类
压力容器1. 概述工业生产中具有特定的工艺功能并承受一定压力的设备，称压力容器。
贮运容器、反响容器、换热容器和别离容器均属压力容器。
为了与一般容器〔常压容器〕相区别，只有同时满足以下三个条件的容器，才称之为压力容器：1 〕工作压力大于或者等于0.1Mpa〔工作压力是指压力容器在正常工作情况下，其顶部可能达到的最高压力〔表压力〕；〔不含液体静压力〕2〕内直径〔非圆形截面指其最大尺寸〕大于等于。
且容积〔V〕大于等于立方米，工作压力与容积的乘积大于或者等于 2.5MPa-L〔容积，是指压力容器的几何容积〕；3〕盛装介质为气体、液化气体以及介质最高工作温度高于或者等于其标准沸点的液体.压力容器的用途十分广泛。
它是在石油化学工业、能源工业、科研和军工等国民经济的各个部门都起着重要作用的设备。
压力容器一般由筒体、封头、法兰、密封元件、开孔和接管、支座等六大局部构成容器本体。
此外，还配有平安装置、表计及完成不同生产工艺作用的内件。
压力容器由于密封、承压及介质等原因，容易发生爆炸、燃烧起火而危及人员、设备和财产的平安及污染环境的事故。
目前，世界各国均将其列为重要的监检产品，由国家指定的专门机构，按照国家规定的法规和标准实施监督检查和技术检验。
2. 分类压力容器的分类方法很多，从使用、制造和监检的角度分类，有以下几种。
〔1〕按承受压力的等级分为：低压容器、中压容器、高压容器和超高压容器。
⑵按盛装介质分为：非易燃、无毒；易燃或有毒；剧毒。
〔3〕按工艺过程中的作用不同分为：①反响容器〔R〕:用于完成介质的物理、化学反响的容器。
②换热容器〔H〕:用于完成介质的热量交换的容器。
③别离容器(S):用于完成介质的质量交换、气体净化、固、液、气别离的容器。
④贮运容器(T):用于盛装液体或气体物料、贮运介质或对压力起平衡缓冲作用的容器。
(4)为了更有效地实施科学管理和平安监检，我国?压力容器平安监察规程? 中根据工作压力、介质危害性及其在生产中的作用将压力容器分为三类。
压力容器分类

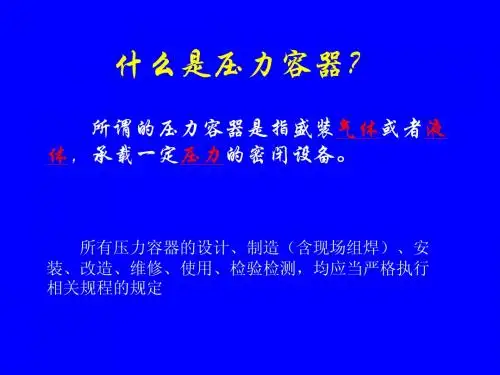

所谓的压力容器是指盛装气体或者液 体，承载一定压力的密闭设备。
所有压力容器的设计、制造（含现场组焊）、安 装、改造、维修、使用、检验检测，均应当严格执行 相关规程的规定
压力容器的分类
压力容器的划分主要从三个方面： 类别、压力等级和品种 1. 压力容器类别的划分： 压力容器的介质分为以下两组，包括气体、液化气体以 及最高工作温度高于或者等于标准沸点的液体。 （一）第一组介质，毒性程度为极度危害、高度危害的化 学介质，易爆介质，液化气体； （二）第二组介质，除第一组以外的介质；
2பைடு நூலகம்
压力容器的分类
介质危害性： 指压力容器在生产过程中因事故致使介质与人体大量接触，发生爆炸 或者因经常泄漏引起职业性慢性危害的严重程度，用介质毒性程度 和爆炸危害程度表示。 毒性程度： 综合考虑急性毒性、最高容许浓度和职业性慢性危害等因素，极度 危害最高容许浓度小于0.1mg/m³ ；高度危害最高容许浓度0.1mg/m³ ~ 1.0mg/m³ ；中度危害最高容许浓度1.0mg/m³ 10.0mg/m³ ~ ；轻度危害 最高容许浓度大于或者等于10.0mg/m³ 。 易爆介质： 指气体或者液体的蒸汽、薄雾与空气混合形成的爆炸混合物，并且 其爆炸下限小于10%，或者爆炸上限或者爆炸下限的差值大于或者 等于20%的介质； 介质毒性危害程度和爆炸危险程度的确定： 按照HG 20660-2000《压力容器中化学介质毒性危害和爆炸危险程度 分类》确定。HG 20660没有规定的，由压力容器设计单位参照 GB5044-85《职业性接触毒物危害程度分级》的原则，决定介质组别。
8
压力容器的分类
a 超高压容器、高压容器（a1）；第三类低、中压容器 （a2）；球形储罐现场组焊或球壳板制（a3）；非金属压 力容器（a4）；医用氧舱（a5） （a1应注明单层、锻焊、多层包扎、绕带、热套、绕板、 无缝、锻造、管制等结构形式） b无缝气瓶（b1）；焊接气瓶（b2）；特种气瓶（b3） （b2注明含（限）溶解乙炔气瓶或液化石油气瓶。b3注 明机动车用、缠绕、非重复充装、真空绝热低温气瓶等） c铁路罐车（c1）；汽车罐车或长管拖车（c2）；罐式集装 箱（c3） d第一类压力容器（d1）；第二类低、中压容器（d2）
压力容器的定义与分类
第一章压力容器的定义和分类
一、定义
承受截止静压力作用的密闭容器统称为压力容器。
二、分类
1、按受压方式分为：内压容器、外压容器、真空容器。
4、按容器的生产工艺的作用原理分为：
1）反应压力容器。
主要用于完成介质的热量交换的压力容器，如反应器、反应釜、分解锅等。
2）换热压力容器。
主要用于完成介质的热量交换的压力容器，如管壳式余热锅炉、热交换器、冷却器、冷凝器等。
3）分离器压力容器。
主要用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器，如分离器过滤器、集油器等。
4）储存压力容器。
主要用于储存及盛装气体、液体、液化气体等介质的压力容器，如各型式的储罐。
5、按容器受压室多少：单腔压力容器、多腔压力容器（组合容器）。
6、按容器的安装位置：卧式容器、立式容器。
7、按容器的使用场所：固定式压力容器、移动式压力容器。
8、按容器的所用材料：钢制、非铁金属、非金属压力容器。
9、按容器的形状：回转壳体构成的压力容器、非圆形截面容器、球形容器。
10、按容器的结构类型：单层、多层、覆层、衬里、复合钢板、搪玻璃容器等。
11、按容器的受热方式：非直接火压力、直接火压力容器。
压力容器定义
压力容器安全知识培训教材一:什么叫压力容器:指同时具备下列三个条件的容器才能称之为压力容器:1)工作压力(PW)≥(不含液体静压力).2)内直经(非圆形截面积指最大尺寸)≥且容积V≥.3)盛装介质为气体、液化气体或最高工作温度大于等于标准沸点的液体。
二:压力容器的分类1）按设计压分为：低压，中压、高压、超高压四个压力等级。
低压容器（代号L）：≤P<.中压容器（代号M）：≤P<10MPa.高压容器（代号H）：10MPa≤P<100MPa.超高压容器（代号U）：P》100MPa.2)按压力容器在生产工艺过程中的作用原理分，可分为：反应压力容器，换热压力容器，分离压力容器，储存压力容器四种。
反应压力容器（代号R），主要用于介质的物理、化学反应的压力容器，如反应塔等。
换热压力容器（代号E），主要是用于完成介质热量交换的压力容器，如热交换器，冷凝器。
分离压力容器（代号S），主要是用于完成介质的流体压力平衡缓冲和气体净化分离，如分离器、缓冲器、分汽缸等。
储存压力容器（代号C，其中球罐代号B），主要是用于储存、盛装气体、液体，液化气体等介质的压力容器，如各种型式的储罐。
3）按使用位置分,可分为固定式压力容器和移动式压力容器.固定工压力容器有固定的安装和使用地点,用管道与其他设备相连.移动式压力容器则无固定安装和使用地点,如铁路罐车,汽车罐车.移动式压力容器的一个重要分支就是气瓶.气瓶是使用的最为普遍的一种移动式力容器，它的的特点是数量大，使用范围广，充装的气体种类多，重复使用率高。
气瓶分为以下种：a:无缝气瓶，如氧气瓶，b:焊接气瓶，如液氨，c:溶解乙炔气瓶，d:液化石油气瓶，e:特种气瓶，如车用气瓶。
4)为了便于安全监察和管理，按容器的压力等级、容积、介质的危害程度及生产过程中的作用和用途，把压力容器分为三类。
具有下列情况之一的，为第三类压力容器。
a:高压容器，b:中压容器(仅限毒性程度及极高和高危害介质)。
压力容器的定义和分类(精)
压力容器的定义和分类万禹桐压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
压力容器主要为圆柱形,少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成,压力容器工作压力越高,筒体的壁就应越厚。
压力容器分类按压力等级分类:压力容器可分为内压容器与外压容器。
内压容器又可按设计压力(p大小分为四个压力等级,具体划分如下:低压(代号L容器0.1 MPa≤p<1.6 MPa; 中压(代号M容器1.6 MPa≤p<10.0 MPa; 高压(代号H容器10 MPa≤p<100 MPa; 超高压(代号U容器p≥100MPa。
按容器在生产中的作用分类: 反应压力容器(代号R:用于完成介质的物理、化学反应。
换热压力容器(代号E:用于完成介质的热量交换。
分离压力容器(代号S:用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器(代号C,其中球罐代号B:用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
按安装方式分类:固定式压力容器:有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器。
移动式压力容器:使用时不仅承受内压或外压载荷,搬运过程中还会受到由于内部介质晃动引起的冲击力,以及运输过程带来的外部撞击和振动载荷,因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关,pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大,对容器的设计、制造、检验、使用和管理的要求愈高。
按安全技术管理分类: 《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小,又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
压力容器培训课件图文
高温压力
容器内部温度过高，超过材料 承受范围，可能导致事故。
压力容器的预防措施
材料选择
使用耐腐蚀、高强度的材料制造 容器。
安全阀设置
严格遵守规范
安装安全阀以防止容器内部过压。
执行相关安全规范和标准，确保 安全运行。
压力容器的维修保养
1
定期检查
定期检查容器的密封性和材料状况，确保安全运行。
2
磨损修复
压力容器培训课件图文
本课件介绍压力容器的定义、分类、危险性、预防措施、维修保养、检测方 法和安全操作。
压力容器的定义
1 功能齐全
压力容器是能承受内外压 力并保持稳定形状的密封 设备。
2 广泛应用
应用于石油化工、能源、 医药、食品等众多领域。
3 高强度材料
由高强度合金钢或其他合 金制Fra bibliotek，确保安全性和耐 腐蚀性。
准确掌握容器操作规程和安全 操作流程。
安全培训
参加相关安全培训，提高安全 意识和操作技能。
紧急处置
熟悉应急处理措施，切勿盲目 操作。
发现磨损或腐蚀情况时，及时修复以延长容器寿命。
3
保养保护
保持容器清洁，定期涂抹防腐涂层，延缓材料老化。
压力容器的检测方法
1 射线检测
利用射线检查容器材料内 部的缺陷和裂纹。
2 超声波检测
通过超声波检测容器的厚 度和材料状况。
3 磁粉检测
利用磁粉检查容器表面裂 纹和磨损。
压力容器的安全操作
操作规程
压力容器的分类
容积分类
分为大型、中型和小型三种容积等级。
使用分类
用途不同，包括贮存容器、反应容器、气瓶等。
材料分类
压力容器定义
压力容器: 压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0. 1MPa （表压），且压力与容积的乘积大于或者等于2. 5MPa*L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器;盛装公称工作压力大于或者等于0. 2MPa（表压），且压力与容积的乘积大于或者等于1. 0MPa?L 的气体、液化气体和标准沸点等于或者低于60°C液体的气瓶；氧压力容器的分类：压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
压力容器主要为圆柱形，少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成，压力容器工作压力越高，筒体的壁就应越厚。
压力容器分类按压力等级分类：压力容器可分为内压容器与外压容器。
内压容器又可按设计压力（p）大小分为四个压力等级，具体划分如下：低压（代号L）容器0.1 MPa<p<1.6 MPa;中压（代号M）容器 1.6 MPa<p<10.0 MPa;高压（代号H）容器10 MPa<p<100 MPa;超高压（代号U）容器p>100MPa o按容器在生产中的作用分类：反应压力容器（代号R）:用于完成介质的物理、化学反应。
换热压力容器（代号E）:用于完成介质的热量交换。
分离压力容器（代号S）:用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器（代号C，其中球罐代号B）:用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中，如同时具备两个以上的工艺作用原理时，应按工艺过程中的主要作用来划分品种。
按安装方式分类：固定式压力容器：有固定安装和使用地点，工艺条件和操作人员也较固定的压力容器。
移动式压力容器：使用时不仅承受内压或外压载荷，搬运过程中还会受到由于内部介质晃动引起的冲击力，以及运输过程带来的外部撞击和振动载荷，因而在结构、使用和安全方面均有其特殊的要求。
压力容器基础知识
主讲:陶广峰
一、压力容器的定义
压力的概念： 在压力容器设计中，谈及压力，如果没 有特别指明，通常是指表压力，即指该容器 的内部压力与环境大气压力的差值。如果容 器内部压力高于大气压力，则表压力为正， 表示该容器承受内压作用；如果容器内部压 力低于大气压力，则表压力为负，表示该容 器承受外部压力作用，其绝对值又称为真空 度。
四、压力容器的分类
压力容器的形式、品种繁多。根据不同的要求， 压力容器的分类方法有很多种： 1.按壁厚分： 薄壁容器（容器外径与内径之比小于等于1.2） 和厚壁容器（容器外径与内径之比大于1.2）。 2.按材质分： 钢制压力容器、铝制焊接容器、钛制焊接容器 和非金属容器。
四、压力容器的分类
3.按承压方式分： 内压容器和外压容器。 当容器内部承受压力时称为内压容器，当容 器外部承受压力时称外压容器，如夹套容器、真 空容器等。 4.按工作温度分： 高温容器、常温容器、低温容器。 一般情况下，当工作温度低于或等于-20℃时称 为低温容器，当压力容器的工作温度高于或等于 金属材料的蠕变开始温度时称为高温容器。
四、压力容器的分类
8.按压力容器在生产过程中的作用原理分： 反应压力容器（代号R，如反应器、反应釜、 分解锅、分解塔等）； 换热压力容器（代号E，如管壳式余热锅炉、 热交换器、冷却器等）； 分离压力容器（代号S，如分离器、过滤器、 集油器、洗涤器、缓冲器、吸收塔等） 储存压力容器（代号C，其中球罐代号B，如 液化石油气球罐）。
四、压力容器的分类
5.按壳体的几何形状分： 球形容器、圆筒形容器、圆锥形容器。 6.按设计压力分： 低压（L）0.1MPa≤p＜1.6MPa； 中压（M）1.6MPa ≤p＜ 10MPa； 高压（H） 10MPa ≤p＜ 100MPa ； 超高压（U） p≥ 100MPa 。 7.按盛装介质毒性分： 轻度危害、中度危害、高度危害、和极度危害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力容器的定义和分类
一、什么叫压力容器
指同时具备下列三个条件的容器才能称之为压力容器:
1)工作压力(PW) ≥ 0.1MPa (不含液体静压力).
2)内直经(非圆形截面积指最大尺寸)≥ 0.15M且容积V≥ 0.025M3.
3)盛装介质为气体、液化气体或最高工作温度大于等于标准沸点的液体。
二、压力容器的分类
1）按设计压分为：低压，中压、高压、超高压四个压力等级。
1.1 低压容器（代号L）：0.1MPa ≤P<1.6MPa.
1.2 中压容器（代号M）：1.6MPa ≤P<10MPa.
1.3 高压容器（代号H）：10MPa ≤P<100MPa.
1.4 超高压容器（代号U）：P≥100MPa.
2) 按压力容器在生产工艺过程中的作用原理分，可分为：反应压力容器，换热压力容器，分离压力容器，储存压力容器四种。
2.1 反应压力容器（代号R），主要用于介质的物理、化学反应的压力容器，如反应塔等。
2.2 换热压力容器（代号E），主要是用于完成介质热量交换的压力容器，如热交换器，冷凝器。
2.3 分离压力容器（代号S），主要是用于完成介质的流体压力平衡缓冲和气体净化分离，如分离器、缓冲器、分汽缸等。
2.4 储存压力容器（代号C，其中球罐代号B），主要是用于储存、盛装气体、液体，液化气体等介质的压力容器，如各种型式的储罐。
3）按使用位置分,可分为固定式压力容器和移动式压力容器.
3.1 固定工压力容器有固定的安装和使用地点,用管道与其他设备相连.
3.2 移动式压力容器则无固定安装和使用地点,如铁路罐车, 汽车罐车.
移动式压力容器的一个重要分支就是气瓶.气瓶是使用的最为普遍的一种移动式
力容器，它的的特点是数量大，使用范围广，充装的气体种类多，重复使用率高。
气瓶分为以下种：
a: 无缝气瓶，如氧气瓶，b: 焊接气瓶，如液氨，c: 溶解乙炔气瓶，d: 液化石油气瓶，e: 特种气瓶，如车用气瓶。
4）为了便于安全监察和管理，按容器的压力等级、容积、介质的危害程度及生产过程中的作用和用途，把压力容器分为三类。
4.1 具有下列情况之一的，为第三类压力容器。
a: 高压容器，
b: 中压容器(仅限毒性程度及极高和高危害介质)。
c: 中压储存容器(仅限易烧或毒性程度为中度危害介质，且PV乘积≥10MPam3)，
d: 中压反应容器(仅限易烧或毒性程度为中度危害介质，且PV乘积≥0.5MPam3)，
e: 低压容器(仅限毒性程度和高度危害介质，且PV乘积≥0.2MPam3)，
f: 高压、中压管壳式余热锅炉，
g: 中压搪玻璃容器
h: 使用强度级别较高的材料制造的压力容器(指相应标准中抗拉强度规定值下限≥540MPa) i: 移动式压力容器
j: 球形储罐（容积≥50m3）低温绝热容器（容积≥5m3）.
4.2 具有下列情况之一的，为第二类压力容器（第1条规定的除外）。
a: 中压容器
b: 低压容器（仅限毒性程度和高度危害介质)。
c: 低压反应器和低压储存容器（仅限易燃介质或毒性程度为中度危害介质)。
d: 低压管壳式余热锅炉
e: 低压搪玻璃压力容器。
4.3 低压容器为第一类压力容器（第1、2 条规定的除外）。
