开关电源无输出的检修方法与步骤
atx开关电源无电压输出故障检修
ATX开关电源无电压输出故障检修保险丝良好，各路直流电压无输出的检修ATX开关电源脱机，将电路板从电源盒中拆出，延长电源盒到电路板的电源连线，加电。
测两只半桥变换开关管的ce电压，应为+300V的一半，否则开关管损坏。
若开关管正常，将PS-ON对地短接而无电压输出，应为保护电路动作或KA7500B、LM339及其外围元件损坏。
先测KA7500B的12脚电压，应在10V~40V。
若无，可断开12脚与外部的连接，如电压正常，KA7500B 必坏；若仍无，查至辅助电源间的供电支路。
12脚供电电压正常，测14脚+5V基准电压，若无或偏差+5V很大，则KA7500B必坏。
14脚+5V电压正常，测4脚，应为低电平。
若偏高，可断开4脚与LM339电路的连接，仍高的话，KA7500B 损坏。
KA7500B正常，4脚仍高电平，有两种情况：一是4脚与14间的电解电容漏电；二是LM339及其外围电路异常。
正常状态下，待机时，PS-ON为高电平，使LM339的6脚电压比较器II的反相端为高电平，略高于7脚电压比较器II的同相端电平，使1脚电压比较器II的输出端为低电平，通过外围电路使4脚LM339电压比较器I的反相端为低电平，低于电压比较器I的同相端电平，使2脚电压比较器I的输出端为高电平，经外围电路，使KA7500B的4脚为高电平，封锁8、11脚的脉宽调制信号输出。
同时，1脚的低电平又通过外围电路，使LM339的14脚电压比较器III的输出端为低电平，通过外围电路，使LM339的11脚电压比较器IV的同相端为低电平，从13脚电压比较器IV的输出端为低电平，无PW-OK信号送出。
启动后，PS-ON为低电平，使LM339的6脚为低电平，低于7脚电平，使1脚输出端为高电平。
由于外围电路的隔离，电压比较器I不再受1脚控制。
通常，电压比较器I的反相端4脚电平，设置的比同相端5脚电平高，而使其2脚输出端呈低电平，经外围电路，使KA7500B的4脚为低电平，允许8、11脚的脉宽调制信号输出。
电子电路中的开关电源故障排查方法
电子电路中的开关电源故障排查方法电子设备中的开关电源是提供稳定电压的关键组件，但在长期使用或其他情况下，可能会出现故障问题。
本文将介绍一些常见的开关电源故障及排查方法，以帮助读者快速解决电路故障。
故障一：开关电源无输出如果开关电源没有输出电压，很可能是以下几个原因导致的：1. 输入电源问题：检查输入电源是否正常，包括输入电压是否符合设定值、输入电源是否有供电等。
2. 开关电源损坏：开关电源内部元件损坏可能导致无输出。
可以使用万用表测量开关电源的输出端是否存在电压。
3. 控制电路故障：开关电源的控制电路问题也可能导致无输出。
检查控制电路的元件和连接是否正常。
针对这些可能原因，可以逐一检查各个环节，通过对比测量、更换元件等方式进行排查，从而找到故障所在。
故障二：开关电源输出不稳定如果开关电源输出电压波动较大，或无法维持设定的电压稳定性，可能是以下原因导致的：1. 过载问题：如果开关电源输出负载过大，可能导致电压不稳定。
此时需要检查并调整输出负载，确保在规定的负载范围内。
2. 温度过高：开关电源工作时可能会产生一定的热量，如果无法及时散热则会导致温度升高，进而引起电压不稳定。
检查散热装置是否正常工作，是否存在堵塞现象。
3. 元件老化：开关电源中的电解电容、二极管等元件会随着使用时间的增加而老化，导致输出不稳定。
此时需要更换相应的元件。
故障三：开关电源工作异常噪音大如果开关电源工作时产生异常噪音，可能是以下原因导致的：1. 输入电源波形不良：不良的输入电源波形可能导致开关电源工作异常，产生噪音。
检查输入电源波形是否正常，是否存在杂散波。
2. 开关频率不匹配：开关电源的工作频率需要与元件和控制电路匹配，否则可能会产生噪音。
检查开关频率是否与设计要求一致。
3. 元件松动：开关电源内部的元件如果松动，可能会在工作时发出噪音。
检查元件是否有松动现象，并重新固定。
综上所述，开关电源故障的排查可以从输入电源、开关电源内部元件、控制电路等多个方面入手。
开关电源故障检修方法
开关电源故障检修方法
开关电源是广泛应用于各种电子设备和电子巨头的电源，由于其高效、稳定性强、小巧、轻便、经济实用等优点，被广泛使用，但是开关电源也
同样存在着一些故障，如何检修开关电源中出现的故障呢？以下是开关电
源故障检修方法：
一、开关电源不工作或工作异常。
1.首先检查是否插头和插座连接正常，并试着更换插头是否正常。
2.检查开关电源内部的保险丝。
3.检查输入电压。
4.检查变压器的绝缘是否良好。
5.检查电子元件，检查还可能是器件损坏、泄漏、短路等问题。
二、开关电源输出电压不稳定。
1.检查输出负载是否过重，如果过重则会导致输出电压不稳定的问题。
2.检查输出电压的电压调节器。
3.检查开关电源内部的组件，例如开关电源电容，如果电解电容已经
老化则会导致电容损坏。
三、开关电源温度过高。
1.首先检查散热器的风扇是否正常工作。
2.检查散热器的面积是否足够。
3.检查散热器的散热效果是否良好。
总之，以上列出的是开关电源故障检修的方法，有些故障只需要简单的修理即可解决问题，而有些问题则需要进行更深入的检查和分析。
在检修开关电源时，需要密切注意安全操作，如果您没有相关的电子经验和知识，最好找到专业的电气工程师进行检修，避免不必要的风险。
电源无输出故障诊断
电源无输出故障诊断
●开关电源右下角输出指示灯闪烁且无输出：
1）、说明开关变压器次级有短路或接地的地方，致使电源芯片进行保护。
2）、另外如果开关电源初级部分的整流桥及滤波电容短路，导致电源芯片不能启动，也会进行保护，使指示灯闪烁。
3）、芯片启动电压不够或供电电压不足以及芯片外围电路短路，都会造成芯片保护，使指示灯闪烁。
4）、检查输出端取样电阻或是否有开焊的地方。
5）、如果输出电压不稳，首先补焊再检查输入及输出的电容。
6）、如果各路输出电压高或低，检测光耦、TL431及其外围电阻。
●无输出，通电，量大电容有300V，断电其300V依然有，说明启动电阻、芯片供电或电源芯片故障；输出电压高，首先对大焊点补焊，再查光耦和431及其周围电阻。
通电啸叫是大电容低于300V，更换。

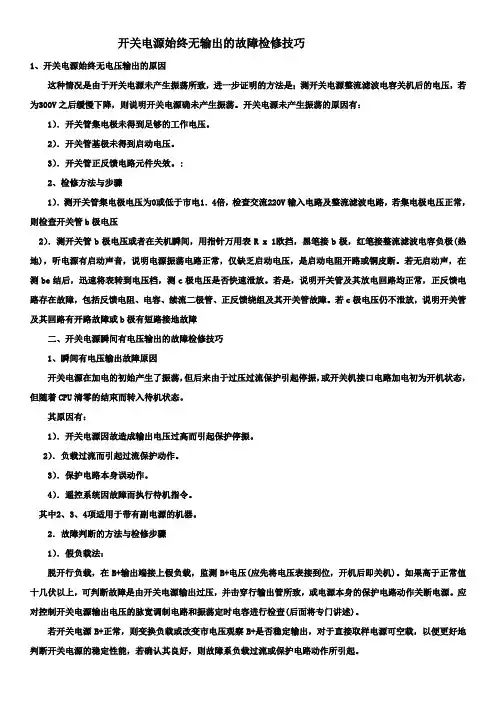

开关电源始终无电压输出的解决办法
开关电源始终无输出的故障检修技巧1、开关电源始终无电压输出的原因这种情况是由于开关电源未产生振荡所致，进一步证明的方法是；测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。
开关电源未产生振荡的原因有：1）．开关管集电极未得到足够的工作电压。
2）．开关管基极未得到启动电压。
3）．开关管正反馈电路元件失效。
:2、检修方法与步骤1）．测开关管集电极电压为0或低于市电1．4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压2）．测开关管b极电压或者在关机瞬间，用指针万用表R x 1欧挡，黑笔接b极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，是启动电阻开路或铜皮断。
若无启动声，在测be结后，迅速将表转到电压档，测c极电压是否快速泄放。
若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。
若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障二、开关电源瞬间有电压输出的故障检修技巧1、瞬间有电压输出故障原因开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。
其原因有：1）．开关电源因故造成输出电压过高而引起保护停振。
2）．负载过流而引起过流保护动作。
3）．保护电路本身误动作。
4）．遥控系统因故障而执行待机指令。
其中2、3、4项适用于带有副电源的机器。
2．故障判断的方法与检修步骤1）．假负载法：脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。
如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。
应对控制开关电源输出电压的脉宽调制电路和振荡定时电容进行检查(后面将专门讲述)。
atx电源无输出检修方法
atx电源无输出检修方法
一、初步检查。
1.1 看看电源插头是否插紧。
这可别不当回事儿，有时候就是这么个小疏忽，能让你白忙活半天。
要是插头松了，那电源肯定没输出，就像没吃饱饭的人没力气干活一样。
1.2 再瞅瞅电源线有没有破损。
要是线破了，那电流就像迷路的孩子，找不到出路，电源自然也没法正常输出。
二、内部元件检查。
2.1 打开电源外壳，先瞧瞧电容有没有鼓包或者漏液。
这电容要是出问题，就好比人的心脏不好，整个系统都得乱套。
要是发现鼓包或者漏液，赶紧换了，别犹豫。
2.2 看看二极管和三极管有没有烧坏的迹象。
这俩元件要是坏了，那电流就像被堵住的河流，没法顺畅流动，电源输出也就没指望了。
2.3 检查变压器有没有烧焦的味道或者变形。
变压器要是出问题，那可就麻烦大了，就像交通枢纽瘫痪，整个城市都得乱套。
三、测量电压。
3.1 用万用表测量一下各个输出端口的电压。
这就像是给电源做个体检，看看各项指标是不是正常。
如果电压为零或者异常低，那肯定是有毛病了。
3.2 重点测量主滤波电容两端的电压。
这地方的电压要是不正常，那整个电源的工作都得打折扣，就像房子的地基不稳，上面的建筑能好吗？
检修 ATX 电源无输出，得细心、耐心，不放过任何一个蛛丝马迹。
有时候一个小小的问题，就能让整个电源罢工。
咱得像个侦探一样，把问题给揪出来，让电源重新恢复正常工作，为咱们的电脑提供稳定的动力。
可别嫌麻烦，修好后的成就感那可是满满的！。
变频器开关电源无输出故障分析和检修技巧
变频器开关电源无输出故障分析和检修技巧
变频器的开关电源始终无电压输出是指开关电源各输出端，在按电源开关开机后始终为0V，这种情况一般是由于开关电源未产生震荡所致。
进一步证实的方法是测开关电源100UF/400V电容关机后的电压，若300V之后慢慢下降，则说明开关电源未产生振荡。
开关电源未产生振荡的原因有:
1.开关管集电极未得到足够的工作电压；
2.开关管基极未得到启动电压和相关电路漏电；
3.开关管正反馈元件失效。
判断故障的方法和步骤
检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位，具体方法是测开关管集电极，基极电压，可能有以下几种情况:
1.开关管集电极电压为0V和低于市电1.4倍，开关管没有正常的工作电压，如果有1.4倍的电压，说明开关管集电极具备了正常的工作电压，说明AC220V及整流滤波电路工作正常；
2.开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启动(导通)电压，或基极与发射极之间相关元件击穿，应对启动电路和开关管发射极及相关元件进行检查，若电压为0.6~0.7(包括开几瞬间)，说明启动电路和开关管发射极元件正常，若在0.7V以上说明启动电路正常，但开关管发射结或其元件断路或阻值变大；
3.开关管具备导通条件:开关管基极电压为0.6~0.7V，集电极电压大于250V，说明开关管具备了工作条件，故障在正反馈电路，包括正
反馈电阻，电容，续流二极管及开关变压器正反馈绕组及其之间的连接应制板。
开关电源常见四大故障及检修方法
开关电源常见四大故障及检修方法开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。
由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。
电子设备电气故障的检修,本着从易到难的原则,基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。
故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能.1。
无输出,保险管正常这种现象说明开关电源未工作或进入了保护状态。
首先要测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。
若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题,可先代换控制芯片，再检查外围元件；若有跳变,一般为开关管不良或损坏。
2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。
需要注意的是:因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏.负温度系数热敏电阻也很容易和保险一起被烧坏。
3。
有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。
在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。
4。
输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低:a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１．开关电源无输出的检修方法与步骤
（１）查开关管ｃ极有无３００ｖ直流工作电压，若没有，查交流输入电路、市电整流滤波电路。
开／关机电路属切断交流输入电压型的（如图１所示类型），应检查开／关机控制电路是否正常。
（２）若开关管ｃ极电压正常，在开机瞬间测电源开关管ｂ极电压是否为正常的０．４～０．６ｖ。
若为０ｖ，说明开关电源启动电路开路或开关管ｂ、ｅ极相关元件击穿；若开机瞬间开关管ｂ极有正常电压，但随即又降为０ｖ，则表明启动电路及开关管ｂ、ｅ极相关元件正常，故障在振荡电路（含正反馈电阻、电容、放电二极管、开关变压器的正反馈绕组及其连接电路）。
（３）若查得振荡电路正常，开机瞬间再测电源＋ｂ１输出电压，若电压表瞬间有很小读数，然后迅速降为零，则故障可能在：１）脉宽或频率控制电路（含依靠光耦器导通来强制开关电源停振或靠振荡减弱来实现待机的控制电路。
如康佳“０６”系列彩电开关电源就属这一类型，待机时开关电源输出电压只有开机时的１／９，使彩电声、光全无）；
２）负载短路（指并联型开关电源，因串联型开关电源不会因负载短路而停振）；
３）开关电源因输出过压或过流而引起保护电路动作（含保护电路本身元件损坏而引起的误动作）。
此故障的判别技巧及步骤是：用一只５００ｗ的交流调压器接入市电，将电视机电源输入端接入调压器的输出端，将调压器输出电压从１００ｖ开始起调（用表监视），
并在开关电源＋ｂ１端对地并联一只６０～１００ｗ白炽灯（或５１ω／５０ｗ电阻）和一只电压表，在确认＋ｂ１滤波电容正常的情况下，断开行管ｃ极供电回路，然后试机。
若灯泡发亮（或电阻发热），则表明电源已有输出，可每升高１０ｖ输入电压而测一次输出电压（指＋ｂ１），若输入电压升至某一值时，＋ｂ１已超过规定值，说明开关电源不工作是过压保护电路动作所致。
此时应对取样、误差放大及脉宽（频率）控制电路进行检查。
若在上述调试监视过程中灯泡一直不亮或电阻不发热（电压表无指示），则可能是开／待机控制电路发生故障，使机器处于关机（待机）状态；或开关电源的稳压系统发生异常，使机器处于无输出状态；或保护电路元件损坏。
若在上述检测中确认开关电源能正常输出，且稳压性能良好，则表明开关电源原来无输出，系负载短路或过流引起保护电路动作所致。
此时可在原断开的行输出管ｃ极回路串入一只毫安表试机。
若电流大于５００ｍａ（有过流保护功能的机器，此时过流保护电路会动作，即电流表马上会无指示），则表明行输出电路（含行偏转线圈、行输出变压器及其次级所接的负载电路）有短路。
若查得三无故障系行扫描电路故障所致，则应对行扫描电路进行检修。
行扫描电路故障分两种情况：一是行输出级因无行激励信号（如行振荡级无信号输出或行推动级损坏），而导致行输出级不工作；二是行负载（如行偏转线圈、水平枕校电路、行输出变压器及其负载）或行输出级（如行输出管、行逆程电容等）击穿短路所致。
２．行输出级不工作或工作异常的检修步骤
（１）测行输出管ｂ极有无－０．１～－０．２５ｖ电压，若没有，测有关ｉｃ的行振荡级（如ｔａ７６９８{33}脚、ｌａ７６８０{25}脚、ｔｄａ８３６２{36}脚、ｔａ８６５９／８７５９{40}脚）有无正常的８～９ｖ输入电压，若没有，应检查供电电路。
（２）若查得行振荡电路供电正常，再查行推动管ｂ极有无行激励信号波形（或正常的０．４５～０．５５ｖ直流电压）。
若无激励信号波形或直流电压为０ｖ，则可能是行振荡电路未振荡或ｉｃ内部的预推动级损坏而导致无输出，也有可能是行推动管ｂ极回路有断路或短路之处。
若是前者，ｉｃ的行激励信号输出端一般没有激励信号输出；至于后者，可通过检测电路的电阻值予以确认。
如果测得行推动管ｂ极电压达０．６ｖ以上，则说明行振荡器未振荡。
（３）若确认行振荡电路未工作，先考虑ｘ射线保护电路是否动作。
检测有关ｉｃ的ｘ射线端子（如ｔａ７６９８{30}脚、ｔａ８６５９／８７５９{52}脚）电压，正常时一般为０ｖ，若在１．２ｖ以上，则可能是束电流过大或行逆程脉冲过高，导致保护电路动作。
检查＋ｂ１电源电压是否过高，逆程电容是否失灵，亮度控制电路是否失常，高压嘴是否严重脏污等。
（４）若测得ｘ射线保护电路未动作，则应对行振荡电路的ｒｃ定时元件或５００ｋｈｚ晶振进行替换法检查。
若无效，基本上可认定是ｉｃ损坏。
（５）如果测得行激励信号已到达行推动管ｂ极，但行输出管ｂ极却无激励信号，则表明行推动级或行输出管ｂ极回路出现开路或短
路性故障。
测推动管ｃ极有无电压，若没有，多数是ｃ极限流电阻开路或行推动变压器初级绕组焊点开裂，少数是推动管ｃ、ｅ极击穿或行推动变压器初级所接阻尼电容短路。
若测得行推动管ｃ极限流电阻两端无电压降（即电阻不发热），则基本上可认定是行推动管开路。
（６）若测得行推动级工作正常，显然是行输出管ｂ极回路出现开路或短路性故障。
应对ｂ极回路的电阻、电容、电感等元件（包括其焊点、铜箔走线等）作认真检查。
（７）若测得行激励信号已加至行输出管，再测其ｃ极有无＋ｂ１（１０５～１５０ｖ）电压，如没有，应对＋ｂ１供电电路进行检查。
若机器的开／待机是靠切断＋ｂ１来实现的，则须对其开／待机电路作检测。
但必须注意，若测得行管ｃ极对地电阻为０ω，则无电压系行管或行逆程电容击穿所致。
（８）若行输出级虽工作，但不正常（如出现“吱吱”声、行输出管严重发烫、同时行输出管ｃ极电压有明显下跌现象，则说明行负载严重短路），可用下述方法来确定：
１）在行输出管ｃ极供电回路中串入一只５００ｍａ电流表，拔下行偏转线圈插头，有枕校电路的，断开枕形校正电路（如图３中，可断开ｖｄ４０８），行输出变压器除保留行输出管ｃ极供电回路的两引脚外，其余全部断开。
２）开机观察电流表读数，正常值约４０～７０ｍａ，若大于７０ｍａ、小于１２０ｍａ，说明行输出变压器损耗、辐射严重，不宜采用；若大于１２０ｍａ，表明行输出变压器已经短路，必须更换。
３）若开机后电流表读数在正常范围内，则可依次接通行偏转线圈和枕校电路。
若接通某路负载后，电流值立即增至５００ｍａ以上，则说明该路负载存在短路。
４）若接通上述负载后，电流表读数未超过２００ｍａ，则表明短路故障在行输出变压器的次级负载电路。
可将负载逐个恢复，若恢复某路负载后，电流表读数明显增大至５００ｍａ以上，则表明该路负载（或整流、滤波系统）出现短路，需检查排除。
三、故障检修实例 ［例１］ 一台康佳ｔ２５８７ｈ彩电出现三无故障，机内发出微弱的“吱吱”声。
由故障现象分析，行负载短路的可能性较大。
在行输出管ｃ极回路串入５００ｍａ电流表试机，发现电流表指针“打表”，再拔下行偏转线圈插头，电流减为４５０ｍａ，显然故障点不在行偏转线圈。
于是再断开枕校电路隔离二极管ｖｄ４０８（见图３）后，电流降至１２５ｍａ，显然故障在枕校电路。
首先检测ｖｄ４０８，发现已击穿，更换后故障排除。
［例２］ 一台佳丽ｅｃ－２５８３ｍ彩电呈三无故障。
经查，＋ｂ１端电压（１３０ｖ）已降至１２０ｖ，且行输出管温升很快，由此分析行负载短路的可能性极大。
在行输出管ｃ极回路串入电流表，发现电流竟达１．２ａ，拔掉行偏转线圈后电流仍有１ａ。
再断开行输.。
