加气混凝土砌块墙面抹灰防开裂措施

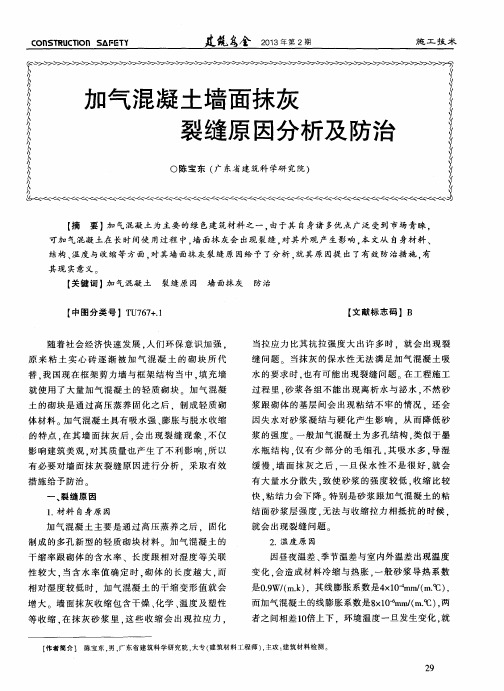

加气混凝土墙面抹灰裂缝原因分析及防治
３ ．结 构 构 造 原 因
再 实施 拌 和 ． 此 时不用 加 水 。混 凝 土 的屋 面结 构进
值 ．砌 块 干 燥 收 缩 值 需 要 控 制 在０ ． ５ ｍ ｍ／ ｍ之 内 ．
其 外 墙 抗 压 强 度应 在５ ＭＰ ａ 以上 ． 内墙 抗 压强 度 应 该 控制在３ ． ５ ＭＰ ａ 以上 ． 同时 ． 新 墙 材 料 的 含 水 深 度与含水率 。 也应该严格控制 ， 在使 用 的 时候 ， 要 提前 １ ｄ ～ ２ ｄ 进 行 浇水 湿 润 ．严 禁 出现 随浇 随砌 情
其 现 实意 义。
【 关键词】 加 气混凝土 裂缝原因 墙面抹灰 防治 【 中图分类号】Ｔ Ｕ ７ ６ ７ ＋ ． １ 【 文献标志码 】Ｂ
随 着社 会 经 济快 速 发 展 ． 人们环保意识加强 ， 原 来 粘 土 实 心 砖 逐 渐 被 加 气 混 凝 土 的 砌 块 所 代 替． 我 国 现在 框 架 剪 力墙 与框 架 结 构 当 中 ， 填 充 墙 就 使用 了大 量加 气 混 凝 土 的轻 质 砌 块 。加 气 混 凝 土 的砌 块 是通 过 高 压蒸 养 固化 之 后 ，制 成 轻 质 砌 体 材 料 。加气 混 凝 土具 有 吸水 强 、 膨胀 与 脱 水 收缩 的特点 。 在 其 墙 面抹 灰 后 ， 会 出现裂缝现象 ， 不 仅
影 响建 筑 美 观 ， 对其 质 量也 产 生 了不 利影 响 。 所 以
当拉 应力 比其 抗拉 强 度 大 出许 多 时 ．就 会 出现 裂
浅谈混凝土加气块砌体墙面抹灰开裂的原因和控制措施
浅谈混凝土加气块砌体墙面抹灰开裂的原因和控制措施混凝土加气块是以纯净河沙为主要原料，采用机械方式制造而成的一种种植轻质砌块。
由于其重量轻、保温性能好、加工方便等特点，被广泛应用于建筑墙体的建设。
然而，在使用过程中，我们常常会发现混凝土加气块砌体墙面抹灰出现开裂的问题。
那么，这些开裂的原因有哪些？我们又该如何进行控制呢？首先，混凝土加气块砌体墙面抹灰开裂的原因是多方面的。
以下是一些常见的原因：1.基层不牢固：如果墙体的基层没有铺垫好或者存在松动现象，抹灰材料就会失去支撑，从而导致开裂。
2.墙体的水分含量不均匀：如果墙体的干燥速度不均匀，就会导致墙面的收缩和膨胀不一致，从而引起开裂。
3.抹灰材料的选择不当：如果选择的抹灰材料与基层不兼容，例如使用硬度大的材料在软性基层上抹灰，就容易出现开裂。
4.抹灰层厚度不均匀：抹灰层厚度不均匀会导致墙面出现应力集中的情况，从而引起开裂。
为了控制混凝土加气块砌体墙面抹灰开裂问题，我们可以采取以下措施：1.基层处理：在进行抹灰之前，应该对墙体基层进行处理，确保其平整牢固。
可以采用涂抹水泥砂浆或者涂刷专用的基层处理剂，以增加基层的粘结性和稳定性。
2.控制墙体水分含量：在施工过程中，应对墙体进行湿润处理，确保墙体的水分含量均匀。
同时，施工完成后，要及时进行保持水养护，以防止墙体过早干燥。
3.选择合适的抹灰材料：在选择抹灰材料时，要根据基层的情况进行合理的选择。
如果墙体基层较为软性，应选择柔韧性较好的抹灰材料，并且要注意抹灰材料与基层的兼容性。
4. 控制抹灰层厚度：抹灰层厚度不宜过厚，一般控制在3~5mm之间。
同时，要确保抹灰层的厚度均匀，避免出现局部厚度过大，引起应力集中的情况。
综上所述，混凝土加气块的砌体墙面抹灰开裂问题是一个多因素复合作用的问题。
我们应该从基层处理、水分控制、抹灰材料选择和抹灰层厚度控制等方面入手，以减少或者防止开裂的发生。
加气砼砌块墙体裂缝的成因及有效解决措施

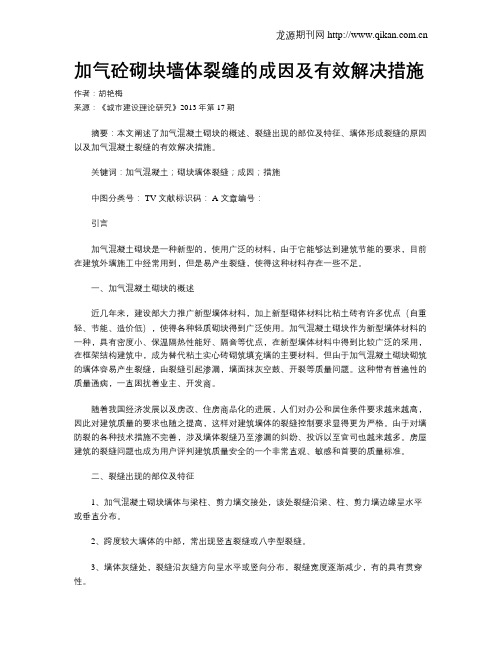

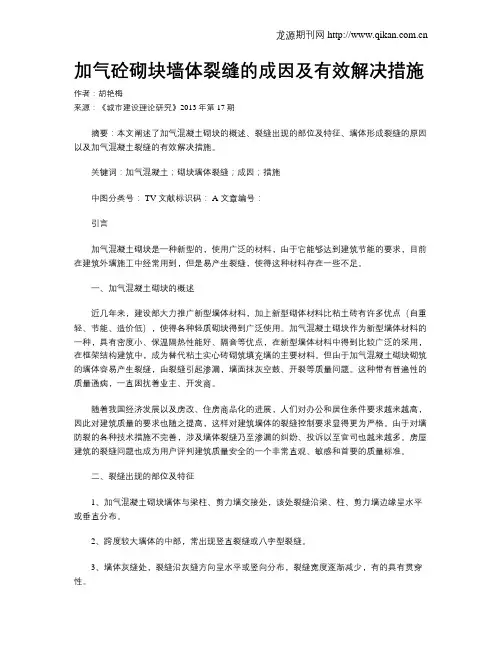

加气砼砌块墙体裂缝的成因及有效解决措施作者：胡艳梅来源：《城市建设理论研究》2013年第17期摘要：本文阐述了加气混凝土砌块的概述、裂缝出现的部位及特征、墙体形成裂缝的原因以及加气混凝土裂缝的有效解决措施。
关键词：加气混凝土；砌块墙体裂缝；成因；措施中图分类号： TV 文献标识码： A 文章编号：引言加气混凝土砌块是一种新型的，使用广泛的材料，由于它能够达到建筑节能的要求，目前在建筑外墙施工中经常用到，但是易产生裂缝，使得这种材料存在一些不足。
一、加气混凝土砌块的概述近几年来，建设部大力推广新型墙体材料，加上新型砌体材料比粘土砖有许多优点（自重轻、节能、造价低），使得各种轻质砌块得到广泛使用。
加气混凝土砌块作为新型墙体材料的一种，具有密度小、保温隔热性能好、隔音等优点，在新型墙体材料中得到比较广泛的采用，在框架结构建筑中，成为替代粘土实心砖砌筑填充墙的主要材料。
但由于加气混凝土砌块砌筑的墙体容易产生裂缝，由裂缝引起渗漏，墙面抹灰空鼓、开裂等质量问题。
这种带有普遍性的质量通病，一直困扰着业主、开发商。
随着我国经济发展以及房改、住房商品化的进展，人们对办公和居住条件要求越来越高，因此对建筑质量的要求也随之提高，这样对建筑墙体的裂缝控制要求显得更为严格。
由于对墙防裂的各种技术措施不完善，涉及墙体裂缝乃至渗漏的纠纷、投诉以至官司也越来越多。
房屋建筑的裂缝问题也成为用户评判建筑质量安全的一个非常直观、敏感和首要的质量标准。
二、裂缝出现的部位及特征1、加气混凝土砌块墙体与梁柱、剪力墙交接处，该处裂缝沿梁、柱、剪力墙边缘呈水平或垂直分布。
2、跨度较大墙体的中部，常出现竖直裂缝或八字型裂缝。
3、墙体灰缝处，裂缝沿灰缝方向呈水平或竖向分布，裂缝宽度逐渐减少，有的具有贯穿性。
4、门窗洞及预留洞的四角处，该处由于应力集中常出现斜裂缝。
5、墙体开槽、穿墙套管处，处理不当易出现局部开裂。
6、墙面抹灰层面层局部，裂缝一般只出现在粉刷层，而砌块墙体没有开裂，呈不规则状。
加气混凝土砌块墙体粉刷空鼓与开裂控制技术罗松元
加气混凝土砌块墙体粉刷空鼓与开裂控制技术罗松元发布时间：2021-09-15T08:02:16.480Z 来源：《中国科技人才》2021年第18期作者：罗松元[导读] 加气混凝土砌块墙体在清洗过程中经常出现裂缝，主要是由于砌块的性能、砂浆的性能。
为此，从砌块质量控制、砂浆溶液选择、砌体质量控制、抹灰管理和结构加固措施五个方面采取了措施，防止了类似问题的再次发生罗松元广西宏桂汇润商务服务有限公司广西壮族自治区 530000；广西宏桂物业公司“三供一业”维修改造工程建设指挥部广西壮族自治区 530000摘要：加气混凝土砌块墙体在清洗过程中经常出现裂缝，主要是由于砌块的性能、砂浆的性能。
为此，从砌块质量控制、砂浆溶液选择、砌体质量控制、抹灰管理和结构加固措施五个方面采取了措施，防止了类似问题的再次发生。
关键词：加气混凝土砌块；抹灰砂浆；空鼓与开裂控制技术；1、前言在碳化混凝土护壁施工中，墙体易产生钻孔和裂缝，这是造成这种现象的原因：对砌块性能的影响，对砂浆性能的影响，施工不当或施工不当，控制气动混凝土转鼓和所有施工连接处的裂缝，并采取适当的预防措施，以减少这种现象的可能性。
2、施工技术原理混凝土砌块是气化后产生的一种多孔轻质结构。
体积弹片系数远大于普通水泥污泥或混合污泥的体积弹片系数。
与整体收缩相比，一次压缩混凝土砌块具有较强的吸水能力，很容易使水泥在溶液中不能有效吸水，降低涂层强度。
同时，由于混凝土砌块表面粗糙但不坚硬，抹灰层与抹灰层之间的粘结强度容易产生分层、空洞和裂缝，这些对粉尘和气体的影响对混凝土砌块的质量有明显的缺陷。
为确保抹灰质量不受材料影响，在确定空气裂缝的原因后，用水泥粉代替水泥泥或普通搅拌泥，然后清洗湿基层，提高抹灰层与基层表面的粘结强度，有效封闭砌块表面的孔洞，对于含尘水泥污泥，掺入M粘结剂不仅能提供水分，而且能有效地提高与土壤的粘结强度。
这显著提高了坩埚和砌体之间的粘合强度，甚至比砌体本身更高。
加气混凝土砌块墙面抹灰防开裂措施
丹江口市右岸新城区水厂及配套供水管网建设项目墙面抹灰防开裂措施编制：审批：编制日期：2017年3月1日加气混凝土墙面抹灰空鼓开裂预防及处理措施加气混凝土具有容重轻，隔热保温效果及隔音性能好，施工较方便且节约土地资源和保护环境等优点，是一种用于框架及剪力墙结构中非承重墙的轻质隔墙材料。
但同时墙面抹灰工程空鼓开裂为抹灰工程中的常见质量问题，现就本工程加气混凝土砌块墙体粉刷面较易空鼓开裂的原因及处理办法，进行分析，制定本措施。
一、加气混凝土砌块墙面粉刷空鼓和开裂的主要原因1、加气混凝土砌块技术特性的影响⑴、收缩较大，特别是龄期28天前的收缩不仅数值大，而且发展快。
⑵、吸水率大，干燥的加气混凝土砌块容易吸收抹灰层中的水份，影响砂浆强度与墙面粘结力。
⑶、导湿性差，加气混凝土的吸水速度仅为粘土砖的1/4~1/5，当墙体含水率不足，新抹砂浆层中的水分会不断被加气混凝土砌块吸去，造成砂浆强度和粘结力下降，抹灰层粉化、空鼓、脱落。
⑷、解湿时间长，加气混凝土砌块表面水份蒸发较快，内部水份蒸发较慢，造成砌体和抹灰面水份蒸发不同步，干燥收缩变形差大，使抹灰层收缩开裂、空鼓。
⑸、加气混凝土砌块切割表面呈鱼鳞状，并有疏松颗粒，若抹灰前未处理干净，会在砌体和抹灰层间形成隔离层，因粘结力下降，而出现空鼓。
⑹、加气混凝土砌块的干燥收缩比抹灰砂浆大，在温度和湿度变化的条件下，两者之间的干燥收缩应力差导致空鼓。
⑺、加气混凝土砌体强度较低，在抹灰砂浆强度较高时，砌体承受砂浆收缩应力的能力往往不足而导致空鼓。
⑻、加气混凝土砌块的不均匀性影响。
这方面的问题较多，诸如砌体外形尺寸偏差，造成灰缝宽窄不一，抹灰厚薄不匀，导致收缩变形差异；又如砌块密度不一致，造成变形也不一致；再如砌块出厂时间、存放条件、环境影响、施工操作等诸多原因，都可能造成其含水率不一致，而产生变形差。
此外，砌块缺损（表面孔洞、裂缝、酥松等）也会影响墙体和抹灰层之间的粘结。
⑼、砌块尺寸过大，墙面灰缝少，墙体对抹灰层嵌固力不足，易造成抹灰面空鼓。
质量通病防治之防抹灰空鼓、裂缝措施（合集5篇）
质量通病防治之防抹灰空鼓、裂缝措施（合集5篇）第一篇：质量通病防治之防抹灰空鼓、裂缝措施防抹灰空鼓、裂缝措施1、砖墙、混凝土基层抹灰空鼓、裂缝(1)、墙体与混凝土柱交接处应按工艺要求加拉结钢筋（2）、混凝土表面的油漆、隔离剂等，均应在抹前清除干净；用钢模等制作的光滑的混凝土表面要凿毛，或用1：1水泥沙浆掺10%的108胶喷毛。
（3）、对凹凸不平的墙体，应事先剔平或用挂钢网，水泥砂浆分层抹平。
（4）、抹平前墙体面应浇水。
浇水量应根据气温不同来确定，在常温下一般隔夜进行浇水二遍即可。
但如因气候和操作环境变化大，则应根据实际酌情掌握。
（5）、水泥、砂、石灰、外掺剂等原材料应符合质量要求；严格控制配合比；抹灰砂浆必须具有良好的和易性和保水性能，常用抹灰稠度按如下数值控制：底层抹灰砂浆为10—12cm 中层抹灰砂浆为7—8 cm 面层抹灰砂浆为10 cm 抹底层砂浆必须与基体粘结牢固，必要时可在砂浆中掺入108胶等胶结材料，以提高抹灰砂浆的粘结强度。
（6）、抹灰用砂浆的配合比，底层与中层基本相同，底层砂浆的强度不能高于基体的强度，以免抹灰砂浆在凝结过程中产生较强的收缩力，破坏强度较低的基体，从而产生空鼓、裂缝、脱落等质量问题。
（7）、木门窗框边必须用水泥砂浆填嵌实。
每一道工序应有专人负责，嵌塞应分遍进行。
后塞口的木门框，应在墙体砌筑时预埋木砖，混凝土墙体应在支模时预埋木砖或用冲击钻打洞钉入木榫。
（8）、泥砂浆不得抹在石灰砂浆或混合砂浆上。
2、轻质隔墙（加气混凝土砌块墙，条板石膏珍珠岩空心等）抹灰空鼓、裂缝。
预防措施：（1）设计应充分考虑到轻质隔墙的整体性和刚度。
安装完成的轻质隔墙，尤其是在安装胶结材料尚未达到设计强度前，应避免受较大的冲击振动。
对已受振动而使墙体局部松动的，必须经加固补强后方能进行抹灰。
（2）对墙体交接薄弱的部位，应采取补强措施，使墙体有良好的整体性、刚度，并检查合格后才能进行抹灰。
（3）气混凝土墙基体面抹灰必须按下列要求进行处理：A、抹灰前把墙面清理干净。
加气混凝土砌块墙面抹灰层空裂原因与解决方案
加气混凝土砌块墙面抹灰层空裂原因与解决方案空裂是指在墙面抹灰后，出现一定程度的空洞或裂缝。
空裂的存在不仅会影响墙体的美观性，还会降低其抗压强度和耐久性。
下面是一些导致加气混凝土砌块墙面抹灰层空裂的常见原因：1.砌块表面处理不当：加气混凝土砌块表面的光洁度和粗糙度直接影响抹灰层的粘结力。
如果砌块表面未经适当处理或处理不当，抹灰层与砌块之间的粘结力会降低，导致空裂问题。
解决方案：在施工前，需确保砌块表面平整、光滑，且没有明显的松动或起砂现象。
可以采用钢刷、高压水枪等工具清理砌块表面，并清除所有松散的粉尘和杂质。
如果砌块表面有明显的起砂现象，建议使用专门的砌块表面处理剂进行处理。
2.墙体吸湿性不均匀：加气混凝土砌块具有较高的吸湿性，当墙体中吸湿程度不均匀时，容易导致空裂问题。
例如，水分过多的砌块表面与干燥的抹灰层之间会出现空洞。
解决方案：在施工前，需要确保砌块的含水率适中。
如果墙体中的湿度过高或不均匀，可以采取措施进行干燥处理，例如使用热风枪、通风设备等。
3.抹灰材料选择不当：抹灰层的材料选择不当也是导致加气混凝土砌块墙面空裂的原因之一、如果抹灰材料的黏结性能不好，或者与砌块表面的相容性较差，容易出现空洞或裂缝。
解决方案：选择适合加气混凝土砌块墙面的抹灰材料，需考虑其黏结强度、适应性和稳定性等因素。
建议根据具体情况选择合适的抹灰砂浆，并在施工前进行试验，以确保其与砌块的粘结性能。
4.施工工艺不当：施工工艺的不当也会导致加气混凝土砌块墙面空裂。
例如，抹灰层的厚度不均匀、施工过松散或过于密实，都可能导致空裂问题。
解决方案：在施工过程中，需要注意抹灰层的厚度控制，以确保整个墙面的厚度均匀。
施工时要保持适度的湿度，避免砂浆水分过多或过少，以免影响抹灰层的粘结性能。
此外，还应遵循抹灰层施工的标准工艺，确保施工过程中操作规范。
综上所述，加气混凝土砌块墙面抹灰层空裂问题的原因复杂多样。
在实际施工中，需要从砌块表面处理、墙体吸湿性、抹灰材料选择和施工工艺等方面进行综合考虑和控制。
浅析加气混凝土砌块墙面抹灰裂缝原因及处理措施
砌块应 有 出厂合 格证 、 产 品性 能 检验 报告 。 杜绝 采用 外 观尺 寸偏 差太 大 、 强 度偏 低 等 不合 格 产 品进
行施 工 。并 应 自然 养护 ２ ８ ｄ以上 ， 其 相对 含水 率应
略低 于 当地 的环 境湿 度 ， 使 砌 块 内所 含水 分 与 大气
９ ３
中的水分接 近平 衡， 从而 减少 砌块 墙体 的干 缩变 形 ．
抹灰 前 一天 进行 。遇 风 干天 气 。 抹 灰 时墙 面仍 干燥 不湿 ， 应 再 喷一 遍水 ， 但 抹灰 时 墙 面不 显 浮水 。 以利 砂浆 强度 增长 ， 不 易 出现空鼓 、 裂 缝 。喷水后 立 即刷
施工人员在施工方法 、 工具 、 砂 浆 等 方 面 都 沿 用 粘
土砖砌 筑 的一 贯做 法 ， 对 日砌 筑 高度 、 砌体 、 砌 筑 砂 浆 的饱 满 度 、 湿 度 控制 缺 乏 经验 也 是造 成 抹灰 裂 缝
的原 因 。
２ ） 抹灰砂浆强度太高 ， 其弹性模量大 。 收 缩 变 形小 ， 与墙体 变形 不一 致 ， 导致抹 灰层 空鼓 、 开裂。
处理 措 施 。
关键词： 加 气混 凝 土 砌 体 ； 抹 灰 裂缝 ； 原 因分 析 ； 处 理 措 施
砌 体 程 的 裂缝 对 房 屋 使 用 功 能 和 观 感 均 有 不 同程度 的 影 响 ， 且 成 因复 杂 ， 处 理 较难 ， 已成 为 近 年 来住 户 关 注 的焦点 问 题 ， 也 是 常 见 的工程 质 量 通 病 之一 。认 真分 析原 因 。 采取 相 应措 施 做好 施 工 过 程 的质 量控 制 ， 可有 效地 预 防墙体 裂缝 的产生 。
加气混凝土砌块裂缝产生原因与防治措施分析
加气混凝土砌块裂缝产生原因与防治措施分析覃曼茹钦州市墙体材料改革与建筑节能办公室摘要：加气混凝土砌块是现阶段建筑物墙体建设施工中比较常用的一类材料，其具备着较为明显的建设优势，得到了较为广泛的运用，尤其是在框架结构中，合理运用该类材料更是能够得到较强应用价值效果。
但是在加气混凝土砌块施工操作过程中，其存在的裂缝问题却是威胁性较为突出的一个方面，需要引起足够重视，本文就首先分析了加气混凝土砌块裂缝问题的产生原因，然后又探讨了相应的防治措施和基本手段。
关键词：加气混凝土砌块；裂缝；原因；措施1引言在建筑工程项目施工建设中，墙体结构的填充是比较重要的一个环节，其直接决定着建筑物整体结构的可靠性效果，对于建筑工程项目的整体质量具备着较强的作用价值。
基于这种加气混凝土砌块施工操作落实而言，其虽然效果较为理想，但是其在施工落实中却容易出现一些裂缝问题，其对于最终落实价值的干扰是比较突出的，进而也就需要针对这些问题进行重点分析探究，如此也就能够采取合理措施和手段进行优化控制。
2加气混凝土砌块裂缝产生原因分析具体到加气混凝土砌块建设应用过程中，其存在的裂缝问题还是比较突出的，并且从形成影响因素层面来看，其制约因素也是多方面的，主要表现在以下几点：（1）温度裂缝。
对于加气混凝土砌块裂缝问题的形成而言，其因为温差过大而产生的裂缝是比较常见的一个方面，这种温度裂缝方面存在的问题也就必然有可能会导致加气混凝土砌块出现热胀冷缩现象，如此也就很容易导致相应墙体结构中出现较为明显的应力变化，最终在加气混凝土砌块结构中形成裂缝问题。
该类问题在框架梁下以及门窗边角方面最为常见，需要在整体处理中引起足够重视。
（2）干缩裂缝。
对于加气混凝土砌块施工操作应用来看，随着其内部含水量的降低，自身必然有可能会出现较为明显的收缩变形等问题，这种收缩变形问题的出现也就很可能会直接导致裂缝问题产生。
在具体施工处理过程中，这种干缩变形的出现是比较明显的，尤其是在施工操作后的初期，其很可能会因为干缩变形过于高速而导致一些裂缝问题的产生。
加气砌块粉刷防开裂的推荐做法...
推广应用粉刷石膏，解决加气混凝土内墙面粉刷层空鼓、开裂陶有生中国加气混凝土协会副会长加气混凝土墙体面粉刷层空鼓、开裂已严重影响加气混凝土推广应用，不少建筑商、业主、设计施工单位因此而不敢或者不愿再用加气混凝土制品。
粉刷层空鼓、开裂已成为制约加气混凝土进一步推广应用的瓶颈。
粉刷层空鼓、开裂问题必须引起重视和加以解决。
1 加气混凝土墙体表面粉刷层空鼓、开裂原因加气混凝土墙体与砖墙一样，一般都有采用水泥砂浆做表面粉刷层。
为了保证水泥砂浆中的水泥在粉刷上墙后有足够的水分进行水化，黏土砖在砌筑前都浇足吸透水分。
加气混凝土砌块砌筑及粉刷前也需采取浇水措施，但加气混凝土虽然吸水率高，但吸水速度慢。
特别是对于已砌好的墙面，再浇水因挂不住而吸水量少，需多次浇水。
结果使地面积水，恶化施工环境。
如吸水不足，水泥砂浆粉刷层中的水泥因缺水水化不充分黏结不好而导致空鼓、开裂。
如水泥砂浆标号越高或水泥用量越多，空鼓、开裂越严重。
为了解决这一问题经研究在浇水湿润前提下采用1︰1︰3水泥、消石灰、砂浆即砂子灰做粉刷砂浆。
由于在配方中减少了水泥的用量并增加了已经吸水消化的生石灰，即称熟石灰（或消石灰）。
在熟石灰（消石灰）中已含有一定水分，又不再消化吸水，基本上解决了加气混凝土墙面粉刷层空鼓、开裂问题。
经多年使用效果不错，基本不裂，但操作者必须严格按照操作规程办。
近年来，随着建筑技术发展及熟石灰的供应问题在建筑现场已很少使用或基本不用熟石灰，空鼓、开裂问题仍严重存在。
2 粉刷石膏2.1粉刷石膏是预拌干粉砂浆的一种，是以半水石膏为基材，掺加羟基纤维素醚、甲基纤维素、调凝剂以及细、中砂配制而成的具有很好保水性、抗裂性、施工性好、强度高的墙体粉刷材料，标准的绿色建材。
2.2主要性能指标三氧化硫含量：面层＞30%底层＞15%细度：面层用料通过0.2㎜方孔筛，筛含量不大于40%底层用料全部通过2.5㎜方孔筛凝结时间：初凝时间，不小于70min终凝时间，不大于300min可抹灰时间：≥60min保水率≥96%（滤纸法测定）≥75%（真空没定法）强度：抗的强度面层≥3.5MPa，底层≥2.5MPa抗压强度面层≥5.0Mpa，底层≥4.0MPa与基材黏结强度（压剪）0.6MPa收缩率：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
丹江口市右岸新城区水厂及配套供水管网
建设项目
墙
面
抹
灰
防
开
裂
措
施
编制：
审批：
编制日期：2017年3月1日
加气混凝土墙面抹灰空鼓开裂预防及处理措施
加气混凝土具有容重轻，隔热保温效果及隔音性能好，施工较方便且节约土地资源和保护环境等优点，是一种用于框架及剪力墙结构中非承重墙的轻质隔墙材料。
但同时墙面抹灰工程空鼓开裂为抹灰工程中的常见质量问题，现就本工程加气混凝土砌块墙体粉刷面较易空鼓开裂的原因及处理办法，进行分析，制定本措施。
一、加气混凝土砌块墙面粉刷空鼓和开裂的主要原因
1、加气混凝土砌块技术特性的影响
⑴、收缩较大，特别是龄期28天前的收缩不仅数值大，而且发展快。
⑵、吸水率大，干燥的加气混凝土砌块容易吸收抹灰层中的水份，影响砂浆强度与墙面粘结力。
⑶、导湿性差，加气混凝土的吸水速度仅为粘土砖的1/4~1/5，当墙体含水率不足，新抹砂浆层中的水分会不断被加气混凝土砌块吸去，造成砂浆强度和粘结力下降，抹灰层粉化、空鼓、脱落。
⑷、解湿时间长，加气混凝土砌块表面水份蒸发较快，内部水份蒸发较慢，造成砌体和抹灰面水份蒸发不同步，干燥收缩变形差大，使抹灰层收缩开裂、空鼓。
⑸、加气混凝土砌块切割表面呈鱼鳞状，并有疏松颗粒，若抹灰前未处理干净，会在砌体和抹灰层间形成隔离层，因粘结力下降，而出现空鼓。
⑹、加气混凝土砌块的干燥收缩比抹灰砂浆大，在温度和湿度变化的。
