MATLAB画图函数plot应用大全.docx
matlab plot用法
matlab plot用法
Matlab的plot函数是用于绘制几何图形的经典函数。
它可以轻松地制作出简单或复杂的
几何图形，也可以用于显示函数和数据的可视化。
首先，要使用Matlab的plot函数，必须先创建一个新的空白图形，然后调用函数来绘制。
首先，给定一组x坐标和y坐标，可以使用plot(x,y)函数来绘制折线图或散点图。
为了更
好地显示图形，可以使用可选参数来改变图形的折线颜色，标记样式等。
例如，可以使用plot(x,y,’o’,'-.','color','red')来将折线的颜色改为红色，标记样式改为小圆点并使用中点线将
折线连接起来。
除了简单的折线图或散点图，甚至还可以使用plot函数来制作一些更复杂的图形，比如多维三维图，柱状图等等。
其方法是给定一组x，y和z坐标，使用plot3()函数来绘制3维图形，或者给定一组x坐标和y数据，使用bar()函数来绘制柱状图。
此外，plot函数还
支持具有无穷多种标记样式和线型的多项式和参数方程的绘制。
除此之外，对于已有的绘图，可以使用Matlab的函数调整图形的外观，比如调整坐标轴、标题、图例标签等等。
matlab还提供了函数来定义绘图的背景色、文本字体大小等参数。
综上所述，plot函数是一个功能强大的绘图工具，可以轻松地用于制作精美的几何图形，以及函数和数据的可视化展示。

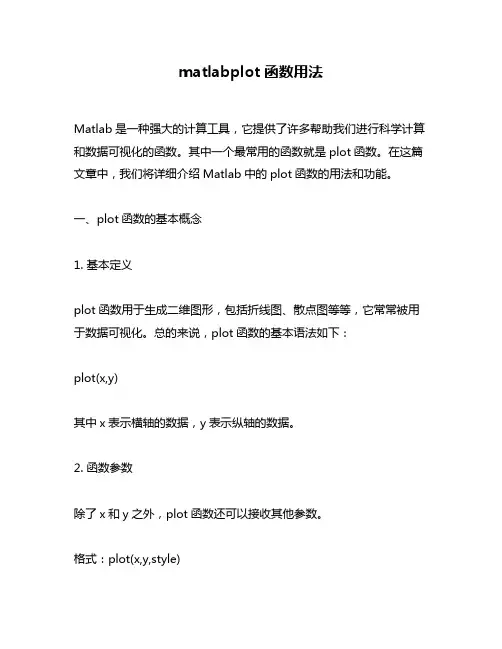

matlabplot函数用法
matlabplot函数用法Matlab是一种强大的计算工具，它提供了许多帮助我们进行科学计算和数据可视化的函数。
其中一个最常用的函数就是plot函数。
在这篇文章中，我们将详细介绍Matlab中的plot函数的用法和功能。
一、plot函数的基本概念1. 基本定义plot函数用于生成二维图形，包括折线图、散点图等等，它常常被用于数据可视化。
总的来说，plot函数的基本语法如下：plot(x,y)其中x表示横轴的数据，y表示纵轴的数据。
2. 函数参数除了x和y之外，plot函数还可以接收其他参数。
格式：plot(x,y,style)其中style是一个可选的字符串参数，用于更改默认绘制的线条样式和颜色。
例如，你可以使用以下一些样式:- r：红色- k：黑色- b：蓝色- c：青色- m：洋红- y：黄色- g：绿色- w：白色它们可以组合在一起，例如"r--"表示红色，虚线样式。
这里有一些常用的样式：- "-"：实线- "--"：虚线- ":"：点虚线- "-."：点划线除了样式参数之外，plot函数还有很多其他有用的参数，例如：xlabel/set/getylabel/set/getlegend/set/gettitle/set/getgrid。
3. 带标签的图形plot函数的另一个功能是带标签的图形。
利用text函数，我们可以在图形中添加任意多的文本标签，比如指定某些点的名称和坐标。
示例如下：x = -pi:0.1:pi; y = sin(x);plot(x,y);text(-1,0,'Minimum')text(0,1,'Maximum')这里，我们的代码生成了一个正弦函数的图形，并通过text函数在图上标注了它的两个极值。
二、绘制多组数据在Matlab中，我们可以轻松地在同一个图形中绘制多组数据。
MATLAB画图函数plot()word资料12页
MATLAB图像生成函数Plot（）总结一、基本形式（1）>> y=[0 0.58 0.70 0.95 0.83 0.25];>> plot(y)生成的图形是以序号为横坐标、数组y的数值为纵坐标画出的折线。
（2）>> x=linspace(0,2*pi,30); % 生成一组线性等距的数值>> y=sin(x);>> plot(x,y)生成的图形是上30个点连成的光滑的正弦曲线。
二、多重线（1）在同一个画面上可以画许多条曲线，只需多给出几个数组：>> x=0:pi/15:2*pi;>> y1=sin(x)；>> y2=cos(x)；>> plot(x,y1,x,y2)（2）利用hold命令。
在已经画好的图形上，若设置hold on，MATLA将把新的plot命令产生的图形画在原来的图形上。
而命令holdoff 将结束这个过程。
例如：>> x=linspace(0,2*pi,30); y=sin(x); plot(x,y)>> hold on>> z=cos(x); plot(x,z)>> hold off三、线型和颜色MATLAB对曲线的线型和颜色有许多选择，标注的方法是在每一对数组后加一个字符串参数，说明如下：（1）线型线方式： - 实线 :点线 -. 虚点线 - - 波折线。
（2）线型点方式： . 圆点 +加号 * 星号 x x形 o 小圆（3）颜色： y黄； r红； g绿； b蓝； w白； k黑； m紫； c 青.以下面的例子说明用法：>> x=0:pi/15:2*pi;>> y1=sin(x); y2=cos(x);>> plot(x,y1,’b:+’,x,y2,’g-.*’)四、改变坐标轴（1）网格和标记在一个图形上可以加网格、标题、x轴标记、y轴标记，用下列命令完成这些工作。

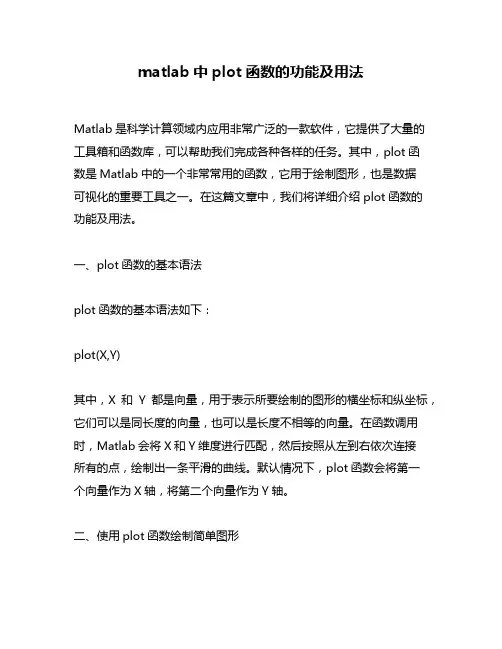

matlab中plot函数的功能及用法
matlab中plot函数的功能及用法Matlab是科学计算领域内应用非常广泛的一款软件，它提供了大量的工具箱和函数库，可以帮助我们完成各种各样的任务。
其中，plot函数是Matlab中的一个非常常用的函数，它用于绘制图形，也是数据可视化的重要工具之一。
在这篇文章中，我们将详细介绍plot函数的功能及用法。
一、plot函数的基本语法plot函数的基本语法如下：plot(X,Y)其中，X和Y都是向量，用于表示所要绘制的图形的横坐标和纵坐标，它们可以是同长度的向量，也可以是长度不相等的向量。
在函数调用时，Matlab会将X和Y维度进行匹配，然后按照从左到右依次连接所有的点，绘制出一条平滑的曲线。
默认情况下，plot函数会将第一个向量作为X轴，将第二个向量作为Y轴。
二、使用plot函数绘制简单图形下面，我们来使用plot函数绘制一个简单的图形：X = 0:pi/100:2*pi;Y = sin(X);plot(X,Y);在这个例子中，我们首先使用了linspace函数生成一个向量X，它等分了0到2*pi范围内的数值，并且在这个范围内取出101个数值。
然后，我们根据这个向量计算出Y向量，Y向量用于保存X的正弦值。
最后，我们调用plot函数，将X和Y向量传入，绘制出了一条正弦曲线。
三、修改plot函数的线条属性在默认情况下，plot函数会绘制出一条黑色的实线，如果需要修改线条的颜色、样式、宽度等属性，则需要使用plot函数的其他参数。
下面是plot函数中常用的参数：1.颜色属性可以使用RGB值、颜色缩写或英文单词来设定线条的颜色，例如：plot(X,Y,'r') % 红色线条plot(X,Y,'b--') % 蓝色虚线2.样式属性可以使用‘-’表示实线、‘--’表示虚线、‘:’表示点线、‘.-’表示点虚线、‘none’表示无线条，例如：plot(X,Y,'-.') % 点虚线3.宽度属性可以使用数字来设定线条的宽度，例如：plot(X,Y,'LineWidth',2) % 线条宽度为2这些属性可以组合使用，例如：plot(X,Y,'c:', 'LineWidth',2) % 蓝绿色点线，宽度为2四、使用plot函数绘制多条曲线plot函数不仅可以用于绘制单条曲线，还可以用于绘制多条曲线。
MATLAB曲线绘制大全
一、二维数据曲线图1.1绘制单根二维曲线plot函数的基本调用格式为：plot(x,y)其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。
例1-1在0x2p区间内，绘制曲线y=2e-0.5xcos(4x)程序如下：x=0:pi/100:2*pi;y=2*exp(-0.5*x).*cos(4*pi*x);plot(x,y)例1-2绘制曲线。
程序如下：t=0:0.1:2*pi;x=t.*sin(3*t);y=t.*sin(t).*sin(t);plot(x,y);plot函数最简单的调用格式是只包含一个输入参数：plot(x)在这种情况下，当x是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画出一条连续曲线，这实际上是绘制折线图。
1.2绘制多根二维曲线1.plot函数的输入参数是矩阵形式(1)当x是向量，y是有一维与x同维的矩阵时，则绘制出多根不同颜色的曲线。
曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。
(2)当x,y是同维矩阵时，则以x,y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。
(3)对只包含一个输入参数的plot函数，当输入参数是实矩阵时，则按列绘制每列元素值相对其下标的曲线，曲线条数等于输入参数矩阵的列数。
当输入参数是复数矩阵时，则按列分别以元素实部和虚部为横、纵坐标绘制多条曲线。
2含多个输入参数的plot函数调用格式为：plot(x1,y1,x2,y2,,xn,yn)(1)当输入参数都为向量时，x1和yl,x2和y2,,xn和yn分别组成一组向量对，每一组向量对的长度可以不同。
每一向量对可以绘制出一条曲线，这样可以在同一坐标内绘制出多条曲线。
(2)当输入参数有矩阵形式时，配对的x,y按对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。
例1-3分析下列程序绘制的曲线。
x1=linspace(0,2*pi,100);x2=linspace(0,3*pi,100);x3=linspace(0,4*pi,100);y1=sin(x1);y2=1+sin(x2);y3=2+sin(x3);x=[x1;x2;x3]';y=[y1;y2;y3]';plot(x,y,x1,y1-1)3.具有两个纵坐标标度的图形在MATLAB中，如果需要绘制出具有不同纵坐标标度的两个图形，可以使用plotyy绘图函数。

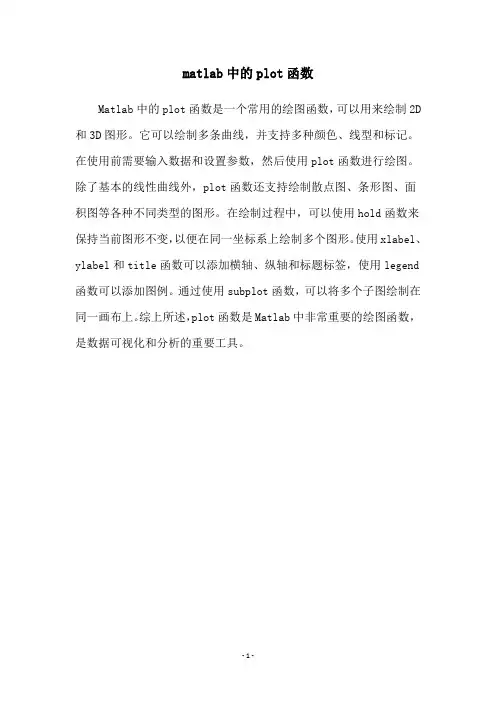

matlab中的plot函数
matlab中的plot函数
Matlab中的plot函数是一个常用的绘图函数，可以用来绘制2D 和3D图形。
它可以绘制多条曲线，并支持多种颜色、线型和标记。
在使用前需要输入数据和设置参数，然后使用plot函数进行绘图。
除了基本的线性曲线外，plot函数还支持绘制散点图、条形图、面积图等各种不同类型的图形。
在绘制过程中，可以使用hold函数来保持当前图形不变，以便在同一坐标系上绘制多个图形。
使用xlabel、ylabel和title函数可以添加横轴、纵轴和标题标签，使用legend 函数可以添加图例。
通过使用subplot函数，可以将多个子图绘制在同一画布上。
综上所述，plot函数是Matlab中非常重要的绘图函数，是数据可视化和分析的重要工具。
- 1 -。
matlab中plotl的用法
matlab中plotl的用法
x
plot函数用于绘制点、线、区域等图形，由于用户需求的不同，plot函数还可以指定线条样式、颜色、标记及图例等参数。
plot函数可以生成线型图、柱状图、饼状图等，但是它的最基本的功能是绘制直线，可以使用两种方法绘制：
（1）使用定义域表示法：plot(x,y)
图像会根据变量之间的关系，绘制一条连续的直线。
其中x为定义域，y为值域。
（2）使用坐标表示法：plot(x,y,'o')
图像会根据变量之间的关系，绘制一组离散的点，其中x为横坐标，y为纵坐标，'o'标记点的形状（如方形、圆形等）。
另外，plot函数中还可以添加其他参数，如颜色、线宽、标记等，以方便自定义绘制图形。
- 1 -。
matlab中plot的用法及功能
MATLAB中的绘图的使用和功能对于可视化和分析数据至关重要。
在数据可视化方面，MATLAB中的地块功能是一个强大的工具，可以让
用户创建各种类型的地块，如线地块，散地块，条地块等等。
MATLAB中的图案功能允许用户创建2D和3D图案，使其成为在不
同维度显示数据的多功能工具。
这样可以更全面地了解数据及其关系。
地块功能的一个关键特征是能够自定义地块的外观。
用户可以修改颜色，风格，和标记选项，使图案更具有视觉吸引力，更容易解释。
在
向其他人提交数据时，这样做可能特别有用，因为这样可以进行更加
精细和专业的外观展示。
除了自定义地块的外观外，地块功能还允许用户添加标题，标签，和
传说，为显示的数据提供上下文和解释。
这使得其他人更容易理解阴
谋的意义及其影响。
地图功能的另一个重要功能是其处理多个数据集并覆盖在同一地图上
的能力。
这样可以方便地比较不同数据集，从而更容易确定模式和趋势。
地块功能还允许创建子块，可用于显示同一图内的多个地块。
在比较
多组数据或以更有条理和更有条理的方式提出数据时，这样做特别有用。
MATLAB中的绘图功能支持数据刷新等交互功能，这使得用户可以交互地探索和分析绘图内的数据点。
这有助于确定外部或感兴趣的具体数据点。
总体来说，MATLAB中的绘图功能是一个多功能和强大的工具，用于2D和3D的可视化数据，自定义图的外观，增加上下文和解释，处理多个数据集，创建子板，并支持数据刷新等交互功能。
它对于从事MATLAB数据工作的人来说是一个必不可少的工具，能够大大增进对数据的理解和列报。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MATLAB图像生成函数Plot ()总结一、基本形式(1)» y=[0 0.58 0.70 0.95 0.83 0.25];» plot(y)生成的图形是以序号为横坐标、数组y的数值为纵坐标画出的折线。
(2)» x=linspace(0,2*pi,30); %生成一组线性等距的数值» y=si n(x);»plot(x,y)生成的图形是上30个点连成的光滑的正弦曲线。
二、多重线(1)在同一个画面上可以画许多条曲线，只需多给出几个数组：» x=0:pi/15:2*pi;» yl=si n(x)；» y2=cos(x)；»plot(x,yl,x/y2)(2)利用hold命令。
在已经画好的图形上，若设置hold on, MATLA 将把新的plot命令产生的图形画在原来的图形上。
而命令hold off将结束这个过程。
例如：» x=linspace(0,2*pi,30); y=sin(x); plot(x,y)» hold on» z=cos(x); plot(x,z)» hold off三、线型和颜色MATLAB对曲线的线型和颜色有许多选择，标注的方法是在每一对数组后加一个字符串参数，说明如下：(1)线型线方式：・实线：点线虚点线--波折线。
(2)线型点方式：•圆点+加号*星号xx形o小圆(3)颜色：y黄；r红；g绿；b蓝；w 口；k黑；m紫；c青. 以下面的例子说明用法：» x=0:pi/15:2*pi;» yl=sin(x); y2=cos(x);»plot(x/yl/b:+；x/y2；g-.*/)四、改变坐标轴(1)网格和标记在一个图形上可以加网格、标题、x轴标记、y轴标记，用下列命令完成这些工作。
» x=linspace(0/2*pi/30); y=sin(x); z=cos(x);»plot(x,y,x,z)»grid»xlabel(1ndependent Variable X')»ylabel(z Dependent Variables Y and Z‘)»title(z Sine and Cosine Curves')(2)在坐标轴加字符：»text(2.5,0.7/sinx,)表示在坐标x=2.5, y=0.7处加上字符串sinxo更方便的是用鼠标来确定字符串的位置，方法是输入命令：>>gtext('sinx‘)在图形窗口十字线的交点是字符串的位置，用鼠标点一下就可以将字符串放在那里。
(3)坐标系的控制在缺省情况下MATLAB 口动选择图形的横、纵坐标的比例，如果你对这个比例不满意，可以用axis命令控制，常用的有：axis([xminxmaxyminymax])[冲分别给出x轴和y轴的最大值、最小值axis equal或axis( 'equal' )x轴和y轴的单位长度相同axis square 或axis( "square')图框呈方形axis off或axis( 'off')清除坐标刻度还有axis auto axis image axis xy axis ij axis normal axis on axis(axis)用法可参考在线帮助系统。
五、多幅图形(1)可以在同一个画面上建立几个坐标系,用subplot(m,n,p)命令；把二个画而分成mXn个图形区域,p代表当前的区威号，在每个区域中分别画一个图，如» x=linspace(0,2*pi/30); y=sin(x); z=cos(x);» u=2*sin(x).*cos(x); v=sin(x)./cos(x);» subplot(2,2,l),plot(x,y),axis([0 2*pi -1 l]),title('sin(x)‘)» subplot(2,2/2)/plot(x/z)/axis([0 2*pi -1 l]),title(/cos(x)/)» subplot(223),plot(x,u),axis([0 2*pi -1 l]),title(/2sin(x)cos(x)/)» subplot(2,乙4),plot(x,v),axis([0 2*pi -20 20])‘title('sin(x)/cos(x)‘)(2)图形的输出在数学建模屮，往往需要将产生的图形输出到Word文档屮。
通常可采用下述方法：首先，在MATLAB图形窗口屮选择[File]菜单屮的【Export]选项，将打开图形输出对话框，在该对话框中口J以把图形以emf、bmp、jpg、pgm 等格式保存。
然后，再打开相应的文档，并在该文档中选择【插入】菜单屮的【图片】选项插入相应的图片即可。
基本xy平面绘图命令MATLAB不但擅长於矩阵相关的数值运算，也适合用在各种科学目视表示(Scientific visualization )o本节将介绍MATLAB基本xy平面及xyz空间的各项绘图命令，包含一维曲线及二维曲面的绘制、列印及存档。
plot是绘制一维曲线的基本函数，但在使用此函数Z前，我们需先定义曲线上每一点的x及y座标。
下例可画出一条正弦曲线：close all; x=linspace(0, 2*pi, 100); % 100 个点的x 座标y=sin(x); %对应的y座标plot(x,y);小整理：MATLAB基木绘图函数plot: x轴和y轴均为线性刻度(Linear scale) loglog: x轴和y轴均为对数刻度(Logarithmic scale) semilogx: x轴为对数刻度，y轴为线性刻度semilogy: x轴为线性刻度，y轴为对数刻度若要画出多条曲线，只需将座标对依次放入plot函数即可:plotfx, sin(x), x, cos(x));若要改变颜色，在座标对後面加上相关字串即可: plot(x, sin(x)「c‘，x, cos(x), U);若要同时改变颜色及图线型态(Line style)，也是在座标对後面加上相关字串即可：plot(x, sin(x), 'co\ x, cos(xk 'g*'):图形完成後，我们可用axis([xmin,xmax,ymin,ymax])i^|数来调整图轴的范围：axis([O, 6,-1.2? 1.21);0 1 2 3 4 5 6此外，MATLAB也可对图形加上各种注解与处理:xlabefl nput Value1); % x 轴注解ylabel(*Function Value'); % y轴注解title('TwoTrigonometric Functions1); % 图形标题legend('y = sin(x)'；y = cos(x)*); % 图形注解grid on; %显示格线我们可用subplot来同时画出数个小图形於同一个视窗之中:subplot(2,2,].); plot(x, sin(x));subplot(2/2/2); plot(x, cos(x));subplot(2,2,3)； plot(x, sinh(x));subplot(2,2,4); plot(x, cosh(x));MATLAB还有其他各种二维绘图函数，以适合不同的应用，详见下表。
