架空线常用计算公式和应用举例
架空线的弧垂线长及应力计算

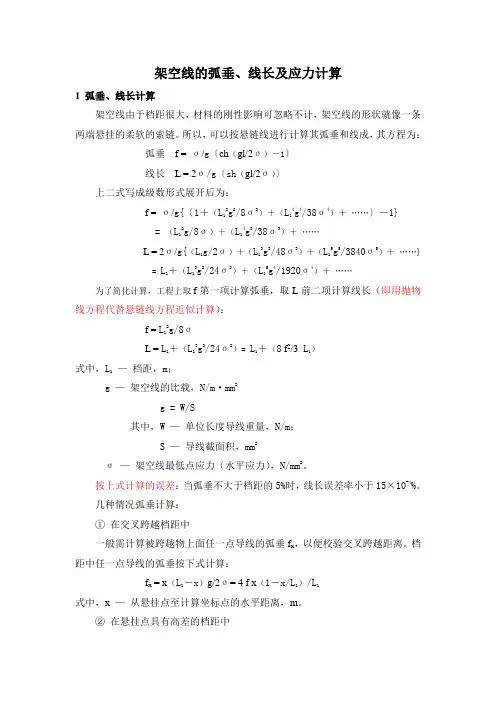

架空线的弧垂、线长及应力计算1 弧垂、线长计算架空线由于档距很大，材料的刚性影响可忽略不计，架空线的形状就像一条两端悬挂的柔软的索链。
所以，可以按悬链线进行计算其弧垂和线成，其方程为：弧垂 f = σ/g〔ch（gl/2σ）－1〕线长L = 2σ/g〔sh（gl/2σ）〕上二式写成级数形式展开后为：f = σ/g{〔1＋（L12g2/8σ2）＋（L14g4/38σ4）＋……〕－1}= （L12g/8σ）＋（L14g3/38σ3）＋……L = 2σ/g{（L1g/2σ）＋（L13g3/48σ3）＋（L15g5/3840σ5）＋……}= L1＋（L13g2/24σ2）＋（L15g4/1920σ4）＋……为了简化计算，工程上取f第一项计算弧垂，取L前二项计算线长（即用抛物线方程代替悬链线方程近似计算）：f = L12g/8σL = L1＋（L13g2/24σ2）= L1＋（8 f2/3 L1）式中，L1—档距，m；g —架空线的比载，N/m·mm2g = W/S其中，W —单位长度导线重量，N/m；S —导线截面积，mm2σ—架空线最低点应力（水平应力），N/mm2。
按上式计算的误差：当弧垂不大于档距的5%时，线长误差率小于15×10-4%。
几种情况弧垂计算：①在交叉跨越档距中一般需计算被跨越物上面任一点导线的弧垂f x，以便校验交叉跨越距离。
档距中任一点导线的弧垂按下式计算：f x = x（L1－x）g/2σ= 4 f x（1－x/L1）/L1式中，x—从悬挂点至计算坐标点的水平距离，m。
②在悬挂点具有高差的档距中架空线的计算需用斜抛物线法，即：L =（L1/cosφ）＋（L13g2 cosφ/24σ2）f = L12g/8σcosφf x = x（L1－x）g/2σcosφ式中，φ—高差角，φ = arc tg（h/L1）其中，h —高差；L1—档距。
2 应力计算①架空线任一点处的应力架空线各点所受应力的方向是沿架空线切线方向变化的，最低点处的应力称为水平应力，只要知道最低点应力，架空线上任一点的应力都可以用下式计算求得：σX= σ＋（f－f x）g式中，σX—架空线任一点处的应力，N/mm2；σ—架空线最低点应力（水平应力），N/mm2；f —架空线弧垂，m；f x—计算点导线的弧垂，m；g —架空线比载，N/m·mm2。
(整理)架空线的弧垂线长及应力计算

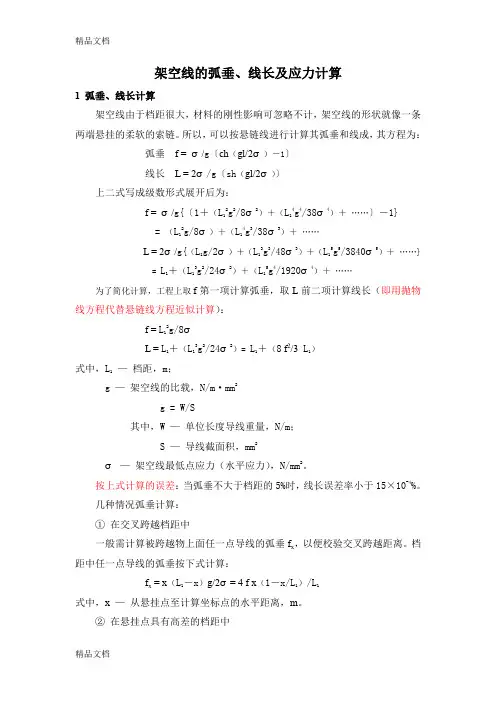

架空线的弧垂、线长及应力计算1 弧垂、线长计算架空线由于档距很大，材料的刚性影响可忽略不计，架空线的形状就像一条两端悬挂的柔软的索链。
所以，可以按悬链线进行计算其弧垂和线成，其方程为：弧垂 f = σ/g〔ch（gl/2σ）－1〕线长L = 2σ/g〔sh（gl/2σ）〕上二式写成级数形式展开后为：f = σ/g{〔1＋（L12g2/8σ2）＋（L14g4/38σ4）＋……〕－1}= （L12g/8σ）＋（L14g3/38σ3）＋……L = 2σ/g{（L1g/2σ）＋（L13g3/48σ3）＋（L15g5/3840σ5）＋……}= L1＋（L13g2/24σ2）＋（L15g4/1920σ4）＋……为了简化计算，工程上取f第一项计算弧垂，取L前二项计算线长（即用抛物线方程代替悬链线方程近似计算）：f = L12g/8σL = L1＋（L13g2/24σ2）= L1＋（8 f2/3 L1）式中，L1—档距，m；g —架空线的比载，N/m·mm2g = W/S其中，W —单位长度导线重量，N/m；S —导线截面积，mm2σ—架空线最低点应力（水平应力），N/mm2。
按上式计算的误差：当弧垂不大于档距的5%时，线长误差率小于15×10-4%。
几种情况弧垂计算：①在交叉跨越档距中一般需计算被跨越物上面任一点导线的弧垂f x，以便校验交叉跨越距离。
档距中任一点导线的弧垂按下式计算：f x = x（L1－x）g/2σ= 4 f x（1－x/L1）/L1式中，x—从悬挂点至计算坐标点的水平距离，m。
②在悬挂点具有高差的档距中架空线的计算需用斜抛物线法，即：L =（L1/cosφ）＋（L13g2 cosφ/24σ2）f = L12g/8σcosφf x = x（L1－x）g/2σcosφ式中，φ—高差角，φ = arc tg（h/L1）其中，h —高差；L1—档距。
2 应力计算①架空线任一点处的应力架空线各点所受应力的方向是沿架空线切线方向变化的，最低点处的应力称为水平应力，只要知道最低点应力，架空线上任一点的应力都可以用下式计算求得：σX= σ＋（f－f x）g式中，σX—架空线任一点处的应力，N/mm2；σ—架空线最低点应力（水平应力），N/mm2；f —架空线弧垂，m；f x—计算点导线的弧垂，m；g —架空线比载，N/m·mm2。
计算架空线路载流量[1]
![计算架空线路载流量[1]](https://img.taocdn.com/s3/m/e8332ad2aa00b52acec7ca17.png)
计算架空线路载流量如何计算架空线路载流量呢？一、通过对输电线路导线温度、接点温度，计算出导线当前的实际载流量我们知道导线温度国标是70度，和载流量有什么关系，导线最大载流量是多少.1.1 导线允许载流量的计算导线的温度与导线的载流量、环境温度、风速、日照强度、导线表面状态等有关，对于确定的环境条件，导线的允许载流量直接取决于其发热允许温度，允许温度越高，允许载流量越大。
但是导线发热允许温度受导线载流发热后的强度损失制约，因此架空导线的允许载流量一般是按一定气象条件下导线不超过某一温度来计算的，目的在于尽量减少导线的强度损失，以提高或确保导线的使用寿命。
允许载流量的计算与导体的电阻率、环境温度、使用温度、风速、日照强度、导线表面状态、辐射系数及吸热系数、空气的传热系数和动态黏度等因素有关。
导线的最高使用温度按各国的具体情况而定，日本、美国的导线最高使用温度允许到90℃，法国为85℃，德国、荷兰、瑞士等国允许到80℃，我国和前苏联允许到70℃。
架空导线载流量的计算公式很多，但其计算原理都是由导线的发热和散热的热平衡推导出来的，热平衡方程式为Wj+WS=WR+WF式中，Wj为单位长度导线电阻产生的发热功率,W/m；WS为单位长度导线的日照吸热功率，W/m；WR为单位长度导线的辐射散热功率，W/m；WF为单位长度导线的对流散热功率，W/m。
各国在计算过程中考虑的各个因素有所不同，使其公式的系数不同，但计算结果相差不大。
以英国摩尔根公式和法国的公式作比较，其计算值相差1%～2％。
其中英国摩尔根公式考虑影响载流量的因素较多，并有实验基础。
但摩尔根公式计算过程较为复杂。
在一定条件下将其简化，可缩短计算过程，适用于当雷诺系数为100～3000时，即环境温度为40℃、风速为0.5m/s、导线温度不超过120℃时，可用于直径为4.2～100 mm的导线载流量的计算。
载流量计算公式如下式中，θ为导线的载流温升，℃；v为风速，m/s；D为导线外径，m；ε为导线表面的辐射系数（光亮新线为0.23～0.46，发黑旧线为0.90～0.95）；S为斯蒂芬-包尔茨曼常数5.67×10-8W/m2；ta为环境温度，℃；αs为导线吸热系数，光亮新线为0.23～0.46，发黑旧线为0.90～0.95；kt为t(t=θ+ta)℃时的交直流电阻比;Rdt为t℃时直流电阻；Is为日光对导线的日照强度，W/m2。
架空线弧垂计算公式
架空线弧垂计算公式一、引言架空线是指高压电力线路、电缆线路等悬空在空中的输电线路。
在设计和施工过程中，需要进行线弧垂计算，以确保线路的安全运行。
本文将介绍一种常用的架空线弧垂计算公式。
二、线弧垂的定义线弧垂是指架空线路两个支柱间的导线在自重和外力作用下的垂直偏移量。
线弧垂的大小与线路的材料、跨距、温度和风速等因素有关。
三、架空线弧垂计算公式架空线弧垂的计算公式可以通过力学原理推导得到。
一种常用的计算公式如下：线弧垂 = (L^2 * w)/(8 * T)其中，L表示两个支柱间的跨距，w表示线路的单位长度重量，T表示线路的张力。
四、公式的解释1. 跨距（L）：跨距是指架空线路两个支柱之间的距离。
跨距的大小决定了线弧垂的大小，通常以米（m）为单位。
2. 单位长度重量（w）：单位长度重量是指线路每米长度的重量。
单位长度重量的大小与线路的材料有关，通常以千克/米（kg/m）为单位。
3. 张力（T）：张力是指线路受到的拉力。
张力的大小与线路的材料、跨距、温度和风速等因素有关，通常以牛顿（N）为单位。
五、应用示例为了更好地理解架空线弧垂计算公式的应用，下面给出一个示例。
假设某条架空线路的跨距为100米，单位长度重量为1千克/米，张力为1000牛顿。
根据上述公式，可以计算出线弧垂的大小为：线弧垂 = (100^2 * 1)/(8 * 1000) = 1.25米因此，在该示例中，线弧垂的大小为1.25米。
六、注意事项1. 在实际应用中，还需考虑其他因素对线弧垂的影响，如温度、风速等。
可以根据实际情况进行修正计算。
2. 线弧垂的大小应符合相关的设计规范。
不同类型的线路在设计时会有不同的线弧垂要求。
3. 在施工过程中，应注意线路的材料、张力等参数的准确测量，以保证计算结果的准确性。
七、总结架空线弧垂计算公式是设计和施工过程中的重要工具，可以帮助工程师准确计算线路的线弧垂。
通过合理的线弧垂计算，可以确保线路的安全运行，提高电力系统的可靠性和稳定性。
架空输电线路设计实用计算公式

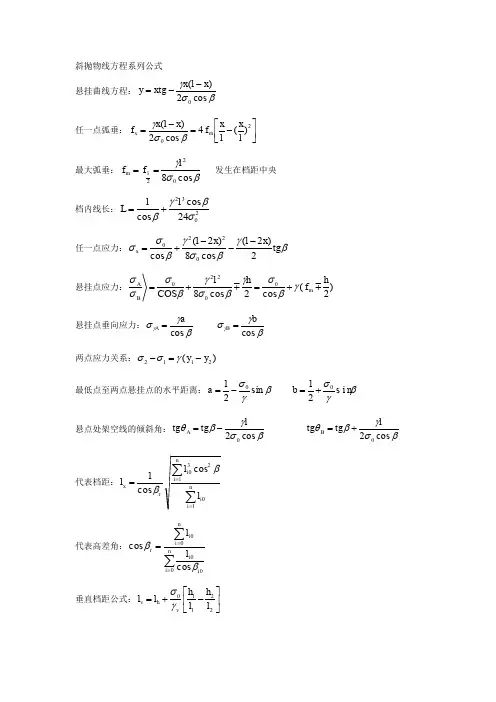

斜抛物线方程系列公式 悬挂曲线方程：βσγcos 2)(0x l x xtg y --= 任一点弧垂：⎥⎦⎤⎢⎣⎡-=-=20)(4cos 2)(l x lx f x l x f m x βσγ 最大弧垂：βσγcos 80221l f f m == 发生在档距中央 档内线长：203224cos cos σβγβl l L += 任一点应力：βγβσγβσσtg x l x l x 2)2(cos 8)2(cos 0220---+= 悬挂点应力：)2(cos 2cos 800220h f h l COS m B A γβσγβσγβσσσ+=+= 悬挂点垂向应力：βγσγcos a A = βγσγcos b B = 两点应力关系：)(2112y y -=-γσσ 最低点至两点悬挂点的水平距离：βγσsin 210-=a βγσs i n 210+=b 悬点处架空线的倾斜角：βσγβθcos 20l tg tg A -= βσγβθcos 20l tg tg B += 代表档距：∑∑===n i i n i i r x ll l 101230cos cos 1ββ 代表高差角：∑∑===n i i i n i i r l l 00000cos cos ββ 垂直档距公式：⎥⎦⎤⎢⎣⎡-+=22110l h l h l l v h v γσ架空线的比载自重比载：()31100,0-⨯=Aqg γ )(m MP a 冰重比载：()3210)(728.270,-⨯+=Ab d b b γ )(m MP a 垂直总比载：()()()0,0,00,213b b γγγ+= )(m MP a无冰风压比载：()32410sin ,0-⨯=θμαβγAW d v v sc f c )(m MP a 覆冰风压比载:()32510sin )2(,-⨯+=θμαβγAW d d v b v sc f c )(m MP a 无冰综合比载：()()()v v ,00,0,024216γγγ+= )(m MP a 覆冰综合比载：()()()()v b v v b ,],00,0[,252217γγγγ++= )(m MP a临界档距：[][][]βσγσγβασσ3202000cos )(cos ][][24⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-⎪⎪⎭⎫ ⎝⎛-+-=i i j j l j i j ij E t t E l应力状态方程：()1221322112232222cos 24cos 24cos t t E l E l E ---=-βασβγσσβγσ 漩涡的交替频率：d v sf s = N 阶固有振动频率：mT m T l n f n 0012λ== nl 2=λ 方振垂安装位置计算：22220N M N M s λλλλ+⨯= m T Sv d M N M 22=λ m T Sv d N M N 22=λ。
架空线常用计算公式和应用举例(互联网+)

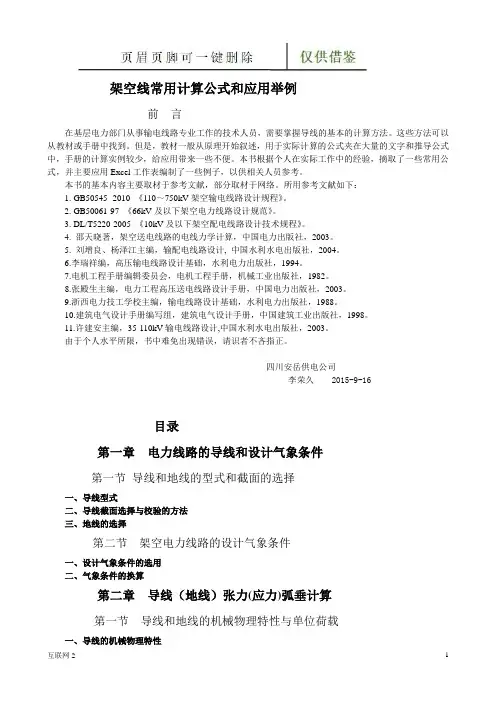

架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。
这些方法可以从教材或手册中找到。
但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。
本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。
本书的基本内容主要取材于参考文献，部分取材于网络。
所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。
2. GB50061-97 《66kV及以下架空电力线路设计规范》。
3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。
4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。
5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。
6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。
7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。
8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。
9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。
10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。
11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。
由于个人水平所限，书中难免出现错误，请识者不吝指正。
四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂架空线常用计算公式和应用举例安岳供电公司李荣久第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式常用导线的型号和名称如表1-1-1。
(标准)架空输电线路电气参数计算
架空输电线路电气参数计算专业整理知识分享一、提资参数表格式专业整理知识分享二、线路参数的计算：1.3倍。
导线的直流电阻可在导线产品样本中查到。
当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。
多分裂导线以此类推。
X1＝0.0029f lg(d m/r e) Ω/km式中 f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779r专业整理知识分享r－导线的半径，（m）。
2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中 f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。
专业整理知识分享3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中 f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。
c′。
dm＝12√（d ab d ac d ab′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。
b′。
d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。
a′。
R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版 P18～P19查表时注意： 1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。
架空线路公式
导线截面的选择1、按经济电流密度选择线路的投资总费用Z1式中Z1 =(F0+αΑ)ＬF0—与导线截面无关的线路单位长费用；α—与导线截面相关的线路单位长度单位截面的费用；Α—导线的截面积；Ｌ—线路长度。
线路的年运行费用包括折旧费，检修维护费和管理费等，可用百分比b 表示为线路的年电能损耗费用（不考虑电晕损失）：若投资回收年限为n得到导线的经济截面A n经济电流密度J n我国的经济电流密度可以按表查取。
2、按电压损耗校验在不考虑线路电压损耗的横分量时，线路电压、输送功率、功率因数、电压损耗百分数、导线电阻率以及线路长度与导线截面的关系，可用下式表示3、按导线允许电流校验（1）按导线的允许最大工作电流校验导线的允许最大工作电流为其中（2）按短路电流校验根据短路电流的热效应，要求导线的最小截面为4、按电晕条件校验超高压输电线路的导线表面电场强度很高，以至超过周围空气的放电强度，使空气电离形成局部放电，这种现象称为电晕。
电晕可以引起无线电干扰、可听噪声、导线震动等，还会产生有功功率损耗。
导线的电晕随外加电压的升高而出现、加剧。
导线表面开始发生局部放电时的电压，称为起始电晕电压。
导线表面全面发生电晕时的电压，称为临界电晕电压，相应的电场强度称为临界电场强。
倒显得临界电晕电场强，与其直径、表面状况及大气条件等有关。
根据理论分析及试验所的结果，海拔不超过1000m 的地区，如导线直径不小于下表所列数值，一般不必验算电晕。
绝缘子和绝缘子串1、绝缘子的许用荷载绝缘子的许用荷载当绝缘子所受荷载大于其许用荷载时，除可更换大吨位绝缘子外，还可以采取双串和多串联解决。
所需串数N悬垂串片数计算：一般地区单位工作电压所要求的泄露电流（泄露比距）：海拔高度1000m~3500m 的地区悬垂串的绝缘子数量按下式计算。
气象参数1、风速的此时换算欲将 4 次定时2 分钟平均风速V2换算成连续自记10 分钟平均风速V10,v需要搜集到两种观测方法的平行观测记录，然后通过相关分析建立二者之间的回归方程式。
