前向链路反向链路和上行链路下行链路的区别
IS-95知识点
IS-95一、填空题1、与GSM最大的不同在于，IS-95标准采用了码分多址(CDMA)技术，这是IS-95的核心特征2、伴随IS-95而来的不仅仅是CDMA，还有RAKE接收、多址干扰、闭环控制、软容量、软切换等新概念3、IS-95的主要工作频段是800MHz频段，具体指824~~849MHz和869~894MHz这样一对频带。
4、在IS-95中，基站到移动台的链路称为前向链路，移动台到基站的链路称为反向链路5、IS-95的前向链路和反向链路的两个频带被划分为许多1.25MHz宽的子频带，子频带成对使用，两者的间隔为45MHz6、实现CDMA的基础是扩频通信，产生扩频波形最常用的方法是把二进制扩频码变成双极性的PAM信号7、IS-95使用的扩频码包括正交Walsh码和伪随机码8、基于Walsh码的CDMA必须要求各个扩频波形时间对齐，这样的CDMA也称为同步CDMA9、对于实现严格同步有困难的场合，可以考虑采用准正交设计10、伪随机码也称PN码，IS-95中使用的PN码有长PN码和短PN码两种11、IS-95中短PN码是周期为215的m序列，长码的周期为24212、同一PN序列的不同循环移位称为序列的不同相位或不同偏置13、IS-95中所有基站使用同一PN序列的不同移位14、在IS-95前向链路中，长码用来对数据进行加扰，也用来使功率控制比特的位置随机化15、在IS-95反向链路中，长码用来进行扩频，以抑制不同用户发往基站的信号之间的干扰16、可以容忍不同用户的信号达到接收机的时间不同步的CDMA方式称为异步CDMA17、IS-95的前向链路采用正交码分复用，采用64进制Walsh码中的64个Walsh码字同时发送64路数据，每一路称为一个码道，或者称为一个信道18、IS-95前向信道可分为1个导频信道、7个寻呼信道、55个业务信道19、为了避免相邻小区之间的干扰，IS-95在正交Walsh码的基础上又进一步采用了短PN 码扰码，使相邻小区之间的信号也能靠码分的方式来区分20、IS-95反向链路和前向链路一样，也是靠短PN码区分不同小区，但同一小区内的不同用户不是由不同的Walsh码扩频构成正交CDMA，而是采用Walsh调制和长码扩频构成异步直接序列扩频21、IS-95的反向信道只有接入信道和业务信道两种22、IS-95反向链路的调制和前向链路调制差别是采用OQPSK以降低发射信号的包络起伏，从而能提高移动台功率放大器的功率效率，降低功率放大器的成本23、IS-95反向链路的64进制正交Walsh调制中，输入为6个比特，输出是一个Walsh码字的64个比特24、在IS-95的信道编码中，当一个码字中各个比特经历的衰落有相关性时，信道中的差错会呈现出突发差错的特点，为此需要采用信道交织器打散衰落25、一般来说，语音编码的数据速率越高，语音信号的质量就越好，但速率越高时，所需的无线的信道带宽也越宽26、由于异步CDMA的容量受用户之间的干扰制约，所以一般也称DS-CDMA系统是干扰受限的系统27、在IS-95中，功率控制指令的速率是800b/s，Δ是功率控制步长，典型值是1dB二、名词解释1、准正交设计不要求扩频码之间的严格正交的，但要求它们在有相对延迟的情况下能够做到相关系数较小2、扰码将用户数据与同速率PN码相加(如果是实数表达，就是相乘)，叫扰码，这扰码方式也称外扰3、RAKE接收技术接收机可以分别对多径信号的各条路径进行接收，然后再将各径上的接收信号合并到一起，这就是RAKE接收技术4、多址干扰蜂窝小区中不同用户之间的干扰称为多址干扰5、扩频增益扩频系统对干扰的抑制能力称为扩频增益或处理增益6、比特信噪比(E b/N0)也称为归一化信噪比，是平均每比特接收信号能量Eb与噪声单边功率谱密度N0的比值7、信噪比(SNR)信号功率和噪声功率的比值8、单比特闭环功率控制基站实时监测每个移动台上行的E b/N0，如果发现实测的E b/N0比目标E b/N0偏高，就发送一个单比特的指令要求移动台将发射功率降低Δ分贝，反之提升Δ分贝。
第12章 链路自适应技术
BUPT Information Theory & Technology Education & Research Center
BUPT Information Theory & Technology Education & Research Center
在IS-95中由于上行(反向)采用的是异步码分体制，其性能比 同步码分的差，所以在功控要求方面要高一点；上行(反向) 功率控制方案由初控、精控与外环控制三个基本部分组成。 • (1)初控：由移动台完成开环入网功率控制以实现初控功能； • (2)精控：由移动台与基站之间相互配合共同完成闭环功率 修正的精控功能，采用精控是由于IS-95是CDMA/FDD体制， 其上、下行频段相差45MHz，远远大于800MHz频段上的相 干带宽200kHz，因此上，下行链路衰落是不相关的，仅仅 采用单向开环是实现不了精确功率控制功能的； • (3)外环控制：利用外环传送在一定误帧率质量指标下，闭 环精控中的门限阈值。
8
BUPT Information Theory & Technology Education & Research Center
• 12.2.3 功率控制的分类与方法
在移动通信中的功率控制一般可以按照上、下行链路来分 类，若从功控的方法看，可以分为开环、闭环和外环控制。 1. 上行(反向)功控 在移动通信中，上行(反向)功控是指控制用户(移动台)的发 射频率，使得基站接收到的小区内所有用户(移动台)发射 至基站的信号功率或信号干扰比SIR基本相等，它可克服 “阴影”效应。 2. 下行(前向)功控 下行链路中的功控实质上是根据接收不同用户(移动台)导频 信号的强弱，对基站发射机功率的再分配，即为自适应 (慢变化)功率分配。 下行(前向)功控是根据信道，慢变化自适应的分配各业务信 道的功率份额，使小区中所有用户(移动台)收到的导频信 号功率或信号干扰比SIR基本相等。
五个参数
CDMA路测中有5个比较重要的参数。
这5个参数是Ec/Io、TXPOWER、RXPOWER、TXADJ、FER。
在这里对这些参数做一些说明。
1、Ec/Io导频信号强度，该值越小质量越差，单位dB,通常我们认为在－12dB以上信号质量还可以，如果低于－12那么质量就较差了。
Ec/Io反映了手机在当前接收到的导频信号的水平。
这是一个综合的导频信号情况。
为什么这么说呢，因为手机经常处在一个多路软切换的状态，也就是说，手机经常处在多个导频重叠覆盖区域，手机的Ec/Io水平，反映了手机在这一点上多路导频信号的整体覆盖水平。
我们知道Ec是手机可用导频的信号强度，而Io是手机接收到的所有信号的强度。
所以Ec/Io 反映了可用信号的强度在所有信号中占据的比例。
这个值越大，说明有用信号的比例越大，反之亦反。
在某一点上Ec/Io大，有两种可能性。
一是Ec很大，在这里占据主导水平，另一种是Ec不大，但是Io很小，也就是说这里来自其他基站的杂乱导频信号很少，所以Ec/Io 也可以较大。
后一种情况属于弱覆盖区域，因为Ec小，Io也小，所以RSSI也小，所以也可能出现掉话的情况。
在某一点上Ec/Io小，也有两种可能，一是Ec小，RSSI也小，这也是弱覆盖区域。
另一种是Ec小，RSSI却不小，这说明了Io也就是总强度信号并不差。
这种情况经常是BSC切换数据配置出了问题，没有将附近较强的导频信号加入相邻小区表，所以手机不能识别附近的强导频信号，将其作为一种干扰信号处理。
在路测中，这种情况的典型现象是手机在移动中RSSI保持在一定的水平，但Ec/Io水平急剧下降，前向FER急剧升高，并最终掉话。
2、TXPOWER越小越好，单位dBm，城区的衡量标准是低于15dBm,郊区的标准低于20dBm,通常TX 维持在0dBm以下。
TXPOWER是手机的发射功率。
我们知道，功率控制是保证CDMA通话质量和解决小区干扰容限的一个关键手段，手机在离基站近、上行链路质量好的地方，手机的发射功率就小，因为这时候基站能够保证接收到手机发射的信号并且误帧率也小，而且手机的发射功率小，对本小区内其他手机的干扰也小。

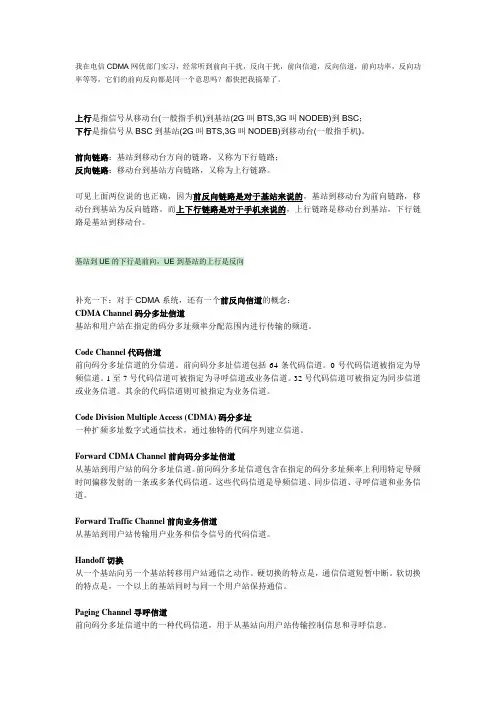

关于前向和反向
我在电信CDMA网优部门实习，经常听到前向干扰，反向干扰，前向信道，反向信道，前向功率，反向功率等等，它们的前向反向都是同一个意思吗？都快把我搞晕了。
上行是指信号从移动台(一般指手机)到基站(2G叫BTS,3G叫NODEB)到BSC；下行是指信号从BSC到基站(2G叫BTS,3G叫NODEB)到移动台(一般指手机)。
前向链路：基站到移动台方向的链路，又称为下行链路；反向链路：移动台到基站方向链路，又称为上行链路。
可见上面两位说的也正确，因为前反向链路是对于基站来说的，基站到移动台为前向链路，移动台到基站为反向链路。
而上下行链路是对于手机来说的，上行链路是移动台到基站，下行链路是基站到移动台。
基站到UE的下行是前向，UE到基站的上行是反向补充一下：对于CDMA系统，还有一个前反向信道的概念：CDMA Channel 码分多址信道基站和用户站在指定的码分多址频率分配范围内进行传输的频道。
Code Channel 代码信道前向码分多址信道的分信道。
前向码分多址信道包括64条代码信道。
0号代码信道被指定为导频信道。
1至7号代码信道可被指定为寻呼信道或业务信道。
32号代码信道可被指定为同步信道或业务信道。
其余的代码信道则可被指定为业务信道。
Code Division Multiple Access (CDMA) 码分多址一种扩频多址数字式通信技术，通过独特的代码序列建立信道。
Forward CDMA Channel 前向码分多址信道从基站到用户站的码分多址信道。
前向码分多址信道包含在指定的码分多址频率上利用特定导频时间偏移发射的一条或多条代码信道。
这些代码信道是导频信道、同步信道、寻呼信道和业务信道。
Forward T raffic Channel 前向业务信道从基站到用户站传输用户业务和信令信号的代码信道。
Handoff 切换从一个基站向另一个基站转移用户站通信之动作。
硬切换的特点是，通信信道短暂中断。
CDMA2000技术---介绍
CDMA2000技术摘要：CDMA2000发展轨迹清晰，具有优越的信号处理方式，如：多载波，反向链路连续，前向链路的发射分集等等。
同样的它具有自己的空中接口。
关键字：CDMA2000、功率控制技术、空中接口CDMA2000的发展轨迹是IS-95、CDMA 1X、EV-DO、EV-DV，这是CDMA的演变过程。
CDMA 是历程有两条脉络清晰的线索可循，一是需求；二是3GPP2与3GPP的PK。
CDMA2000系统提供了与IS-95B的后向兼容，同时满足ITU关于第三代移动通信基本性能的要求。
CDMA2000系统是在IS-95系统的基础上发展而来的，因而在系统许多方面（如同步方式、帧结构、扩频方式和码片速率等）都与IS-95B系统有类似之处。
但为了灵活支持多种业务，提供可靠的服务质量和更高的系统容量，CDMA2000系统采用了许多新技术和性能更优异的信号处理方式，概括如下：（1）多载波工作。
CDMA2000系统的前向（下行）链路支持N*1.2288Mc/（N=1,3,6,9,12）的码片速率。
N=1时的扩频速率与IS-95B的扩频速率一致，称为扩频速率1.多载波方式将要发送的调制符号分解到N个相隔1.25MHz的载波上，每个载波的扩频速率为1.2288Mc/s。
反向（上行）链路的扩频方式在N=1时与前向链路类似，但在N=3时采用码片速率为3.6864Mc/s的直接序列扩频，而不是用多载波方式。
多载波和IS-95在频谱是用上的关系如图1所示。
IS-95(1X) 多载波（3X）图1 多载波和IS-95在频谱使用上的关系（2）反向链路连续发送。
CDMA2000系统的反向链路对所以的数据速率提供连续波形，包括连续导频和连续数据信道波形。
连续波形可以是干扰最小化，可以在低传输速率时增加覆盖范围，同时连续波形也允许整帧交织，而不像突发情况只能在发送的一段时间内进行交织，这样可以充分发挥交织的实践分集作用。
（3）反向链路独立的导频和数据信道。
无线通信复习整理
⽆线通信复习整理填空部分：1.1、2、3G通信系统的主要特征，双⼯⽅式，多址⽅式，语⾳信号速率1G（模拟蜂窝移动通信系统）是采⽤了模拟技术、模拟电路。
技术界遇到的实际限制：在蜂窝很⼩时，难以切换，基站的选择和信号的控制变得越来越复杂、困难，且投资昂贵；⽽且不同地区采⽤的不同标准使得⽤户不能实现全球漫游。
FDMA/FDD系统。
2G（数字蜂窝移动通信系统）是采⽤了数字技术、数字处理电路SIM卡，⼿机体积⼩质量轻，系统容量⼤。
2G 的标准主要有欧洲的GSM、⽇本的JDC和美国的IS-136及IS-95。
仍然不能实现全球漫游。
FDMA/TDD及TDMA/FDD 系统。
3G（微系统）是采⽤了智能处理技术、微处理单元，⽀持多媒体业务，系统容量⼤。
标准主要有WCDMA,CDMA2000，TD-SCDMA。
是TD-SCDMA 是TDD多址，WCDMA是FDD。
2.功率控制功率控制只是在3G系统⾥⾯的，因为CDMA系统容量受限于系统内移动台的相互⼲扰，如果每个移动台到基站均为所需信噪⽐的最⼩值，则系统容量就会达到最⼤值。
功率控制分为：反向链路（从⽤户到基站）和前向链路（从基站到⽤户）。
反向主要解决远近效应，⽽前向主要解决同频⼲扰问题。
3.信道分配信道分配原则是有效利⽤⽆线频谱，增加系统容量和最⼩化⼲扰。
分配策略有：固定分配和动态分配两种。
动态分配可以解决负载不均衡的问题。
4.衰落信道的3种表现：阴影衰落、多径、损耗。
⼩尺度衰落的原因：多径。
短时间或短的传输距离内，信号幅度、相位或多径时延的快速变化。
⼩尺度衰落：平坦衰落、频率选择性衰落、快衰落、慢衰落。
平坦衰落：信号的带宽较窄，⼩于⼼信道的相⼲带宽，信号频带内受衰落影响是⼀致的，这样的衰落叫平坦衰落。
延迟扩展⽐符号周期⼩。
频率选择性衰落：信号带宽⼤于信道带宽，信号延迟扩展⼤于符号周期。
快衰落：⼤多普勒频移，信道相⼲时间（TD-SCDMA每个chip为时间长度为0.78us，也就是码⽚之间的相⼲时间是0.78us）⼩于符号周期，信道变化快于基带信号的变化。
链路预算
WCDMA网络的业务量是非对称的，即网络上行和下行链路的数据传输量不相同。在进行网络规划时，必须先计算两个不同方向的值。WCDMA网络的典型表现就是：上行链路是受覆盖限制的，而下行链路是受容量限制的。
5.1 重要概念
1. 处理增益
处理增益在数值上等于扩频带宽与数据速率的比值，它表示经过解调后，用户信噪比可增加的倍数。WCDMA扩频后的带宽是5MHz。
5.3.2 上行链路（反向）
PL_UL：上行链路最大传播损耗；
Pout_UE：移动台业务信道最大发射功率；
Lf_BS：馈线损耗；
Ga_BS：基站天线增益；
Ga_UE：UE 天线增益；
Mf：阴影衰落余量（与传播环境相关）；
MI：干扰余量（与系统设计容量相关）；
Lp：建筑物穿透损耗（要求室内覆盖时使用）；
–建筑物穿透损耗与建筑物类型有关。例如，密集城区建筑物穿透损耗典型值 20dB，郊区 10dB，车内 10dB。
14. 人体损耗（Lb）
–对于手持移动台，需要考虑人体穿透损耗的影响；
–人体损耗典型值 3dB；
–数据终端由于使用方式不同，可以不考虑人体损耗影响。
2. UE 最大发射功率（Pout_UE）
–25.101 规定了 4 个功率等级的 UE；
–链路预算时，假设语音业务 UE 最大发射功率 21dBm；数据业务 UE 最大发射功率 24dBm。
3. 快速功控余量 （Mpc）与最大发射功率
–快速功控能够对抗低速移动（< 50km/h）条件下快衰落的影响，从而降低衰落信道条件下解调所需 Eb/No 要求；
–链路预算中使用理想功控条件下解调门限进行计算。实际工作中，由于最大发射功率限制，解调性能会恶化；
C网试题
10．前向信道中，PN长码的作用是扩频调制。（前向扰码加密，反向区分用户）（）F
11．八木天线的方向性很好，常用于室内分布系统中电梯的覆盖。（）T
12．前向功率控制的对象是终端的发射功率。（）F
13．终端一旦检测到Active Set中的某个导频的Ec/Io降低到T_DROP以下，就立即请求基站把该导频从Active Set中移出。（）F
37、RAKE接收机是利用空间分集的方式来提高接收效果 （ ）F
38、CDMA的空中传输速率是1.2288Mbit/s（ ）T
39、多址方式是许多用户地址共同使用同一资源（频段）相互通信的一种方式，对于CDMA系统来说就是，许多的用户在同一时间使用相同的频点。（ ）T
40、GSM是用不同的时隙来区分不同的用户，CDMA是用不同的伪随机码来将不同的用户分开。（ ）T
A)WCDMA
B)CDMA 1X EvDO
C)GPRS
D)TD-SCDMA
答案：D
39.国家分配给联通公司的CDMA系统的带宽是（）。
A)10MHZ
B)4MHz
C)6MHz
D)19MHz
答案：A
40.下列哪个国家采用机卡分离的CDMA手机。()
A)美国
B)日本
C)韩国
D)中国
答案：D
二、多选题：
1.话务阻塞的常用解决方案（ ）
二、单选题：
1.指南针所指的北向是（）方向。
A) 地球真北
B) 地球磁北
C) 地球北极
D) 地球赤道
答案：B
2.BTS的GPS避雷器安装位置在（ ）。
A) GPS天线下面的GPS馈线上
前向链路与反向链路不同编码方案
射频识别技术P84.思考题2：在阅读器和标签的通信过程中，前向链路（Forward Link）与反向链接（Reverse Link）采用的是不同的编码方案，如前向链路（阅读器->标签）采用的是PIE编码方案，反向链路（标签->阅读器）采用的是PM0编码方案，请分析这两种编码方案的区别，并阐述前向链路与反向链路采用不同编码方案的动机。
PIE（Pulse interval encoding）编码的全称为脉冲宽度编码，原理是通过定义脉冲下降沿之间的不同时间宽度来表示数据。
在该标准的规定中，由阅读器发往标签的数据帧由SOF （帧开始信号）、EOF（帧结束信号）、数据0和1组成。
在标准中定义了一个名为“Tari”的时间间隔，也称为基准时间间隔，该时间段为相邻两个脉冲下降沿的时间宽度，持续时间为25us。
PM0（Bi-Phase Space）编码的全称为双相间隔码编码，其工作原理是一个位窗内采用电平变化来表示逻辑。
如果电平从位窗的起始处翻转，则表示逻辑“1”，如果电平除了在位窗的起始处翻转，还在位窗中间翻转则表示逻辑“0”。
一个位窗的持续时间是25us。
对于前向链路，阅读器需要利用调幅技术来传输一连串的数字信号，PIE编码方式能确保对于任意随机的数字信号都有足够的能量供给标签。
标签通过反向散射机制获取能量，在接收到阅读器发送信号后，用一种简单的功率检波方式来产生基带电势，并对阅读器信号进行解码。
编码方式的选择要考虑电子标签能量的来源，在RFID系统中使用的电子标签通常是无源的，而无源标签需要在读写器的通信过程中获得自身的能量供应，为了保证系统的正常工作，信道编码方式必须保证不能中断读写器对电子标签的能量供应。
当电子标签是无源标签时，经常要求基带编码在每两个相邻数据位元间具有跳变的特点，这种相邻数据间有跳变的码，不仅可以保证在连续出现“0”时对电子标签的能量供应，而且便于电子标签从接收到的码中提取时钟信息。
前向链路反向链路和上行链路下行链路的区别
前向链路反向链路和上行链路下行链路的区别所谓的前向链路和反向链路是针对基站侧方向来说的，基站到移动台为前向链路，移动台到基站为反向链路。
而上行链路和下行链路是针对手机侧来说的，上行链路是移动台到基站，下行链路是基站到移动台。
前向链路：基站到移动台方向的链路，又称为下行链路，CDMA2000系统中，前向链路的频段为870MHZ至88OMHZ，新申请频段为866MHZ至870MHZ。
频点对于频率计算公式为（BS侧）：870＋0.03N（1<=N<=799）或者870＋0.03（N-1023）(991<=N<=1023)，例如283频点对于频率为878.49MHZ。
反向链路：移动台到基站方向链路，又称为上行链路，CDMA2000系统中，反向链路的频段为825MHZ至835MHZ，新申请频段为821MHZ至825MHZ。
频点对应频率计算公式为（MS侧）：825＋0.03N（1<=N<=799）或者825＋0.03（N-1023）(991<=N<=1023)，例如283频点对应的频率为833.49MHZ。
频点带宽（carrier separation）：1.23MHZ（IS95系统）或者1.25MHZ(CDMA2000 1X)，因此成为窄带CDMA，而WCDMA带宽为3.84MHZ，则成为宽带CDMA。
3G标准：室内数据速率2Mbit/s，步行环境384kbit/s，车辆环境144kbit/s，满足第三代移动通信系统IMT-2000要求。
IS-95是第二代移动通信系统，CDMA20001X是二代半移动通信系统，CDMA2000 EV是第三代移动通信系统。
CDMA2000 3X即利用3个载频的带宽实现3G的方案已经被放弃。
双工方式：FDD频分双工，即前反向不同频率；TDD时分双工，前反向频率相同，时隙不同。
CDMA系统是一个干扰受限系统，实际容量受限于干扰情况，一般情况下，CDMA系统的容量取决于反向链路的容量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前向链路反向链路和上行链路下行链路的区别
所谓的前向链路和反向链路是针对基站侧方向来说的，基站到移动台为前向链路，移动台到基站为反向链路。
而上行链路和下行链路是针对手机侧来说的，上行链路是移动台到基站，下行链路是基站到移动台。
前向链路：基站到移动台方向的链路，又称为下行链路，CDMA2000系统中，前向链路的频段为870MHZ至88OMHZ，新申请频段为866MHZ至870MHZ。
频点对于频率计算公式为（BS侧）：870＋0.03N（1<=N<=799）或者870＋0.03（N-1023）(991<=N<=1023)，例如283频点对于频率为878.49MHZ。
反向链路：移动台到基站方向链路，又称为上行链路，CDMA2000系统中，反向链路的频段为825MHZ至835MHZ，新申请频段为821MHZ至825MHZ。
频点对应频率计算公式为（MS侧）：825＋0.03N（1<=N<=799）或者825＋0.03（N-1023）(991<=N<=1023)，例如283频点对应的频率为833.49MHZ。
频点带宽（carrier separation）：1.23MHZ（IS95系统）或者1.25MHZ(CDMA2000 1X)，因此成为窄带CDMA，而WCDMA带宽为3.84MHZ，则成为宽带CDMA。
3G标准：室内数据速率2Mbit/s，步行环境384kbit/s，车辆环境144kbit/s，满足第三代移动通信系统IMT-2000要求。
IS-95是第二代移动通信系统，CDMA20001X是二代半移动通信系统，CDMA2000 EV是第三代移动通信系统。
CDMA2000 3X即利用3个载频的带宽实现3G的方案已经被放弃。
双工方式：FDD频分双工，即前反向不同频率；TDD时分双工，前反向频率相同，时隙不同。
CDMA系统是一个干扰受限系统，实际容量受限于干扰情况，一般情况下，CDMA系统的容量取决于反向链路的容量。
因为CDMA系统使用相同频率，为了保持链路正常运行，确定前向链路和反向链路各个信道所要求的Eb/It值，从而确保帧差错率FER。
也就是说，实际总功率一定的，每个用户通话以最小的功率保持通话，当BS或者MS无额外功率分配给新用户以保持正常通话要求的FER时，系统的容量就达到最大值。
实际基站灵敏度高，发射功率大，而手机灵敏度低，而且发射功率小，因此系统容量主要取决于反向链路容量。
