Cobb角测量
Cobb角测量培训课件
要点二
选择正确的图像
选择清晰度高、图像质量好的X光片 进行测量，以确保测量结果的准确性 。
要点三
采用专业的测量工具
使用经过校准和验证的测量工具，避 免工具误差对测量结果的影响。
Cobb角测量结果异结果异常，首先需要重新审视测量方法和步骤是否正确 ，以及是否符合Cobb角的定义。
步骤三
分别作A和B终板的垂直线，两条垂直线的 交角即为Cobb角。
03
Cobb角测量详细步骤及注意事项
测量前的准备
确定测量对象
选择需要测量Cobb角的脊柱X光片，确认无金属植入物或其他可能干扰测量 的物质。
准备工具
选择合适的测量工具，如量角器、标尺、放大镜等。
确定参考线
确定上下参考线
选择两个椎骨的上下边缘作为参考线，要求这两条参考线平行于脊柱长轴。
重新选择图像
如果测量结果异常，需要重新选择图像，并确保图像的质量和清 晰度。
与其他专业人员交流合作
如果测量结果异常，可以与其他专业人员进行交流合作，寻求帮 助和建议。
如何避免Cobb角测量中的误差和偏差
01
标准化操作流程
02
培训和校准
03
多次测量求平均值
制定标准化的操作流程，以确保每个 步骤都按照标准进行，避免误差和偏 差。
分类
根据病因分为特发性、先天性、神经肌肉型等 。
3
症状
脊柱侧凸可能导致疼痛、呼吸困难、神经损伤 等症状，影响患者生活质量。
了解Cobb角
定义
01
Cobb角是用于定量评估脊柱侧凸严重程度的重要指标，由两
个垂直的终板之间的夹角形成。
测量方法
02
通过拍摄站立位的脊柱全长X线片，测量Cobb角，正常范围
Cobb角测量培训课件
确保使用的测量设备具有较高的精度和可靠性，定期进行设备校准和维护。
读数误差
培训测量人员准确读取角度数值，减小读数误差。
测量姿势不正确
规范测量姿势，确保测量过程中保持稳定，减少误差。
测量结果不一致的解决方法
01
统一测量标准
制定统一的测量方法和标准，确保每个测量人员都按照相同的标准进
行操作。
它是一种可靠的、易于掌握的方法，被广泛应用于临床和科 研中。
Cobb角测量的历史与发展
Cobb角测量自1950年代以来一直被广泛使用，并被认为 是一种可靠的评估脊柱弯曲的方法。
Cobb角测量被广泛应用于临床和科研中，以评估脊柱弯 曲的治疗效果和自然病程。
Cobb角测量的应用场景
Cobb角测量适用于评估各种原因引起的脊柱侧弯和后凸，如 先天性、特发性、神经纤维瘤病性等。
Cobb角测量的准确性因素
影像学因素
X光片的清晰度和对比度会对Cobb角的测量产生影响。另外，拍摄角度和投照位置也会影 响测量结果的准确性。
测量者的技术水平
测量者的技术水平也是影响Cobb角测量准确性的重要因素。需要经过专业培训，掌握正 确的测量方法和操作规程，才能保证测量的准确性。
患者的体位和姿势
02
定期校准
对测量设备进行定期校准，确保其准确性。
03
重复测量
对同一病例进行重复测量，以减小测量结果的不一致性。
如何提高Cobb角测量的精度
1 2
选择高精度测量设备
选择具有较高精度和可靠性的测量设备，例如 电子Cobb角度测量仪。
培训测量人员
对测量人员进行系统的培训，提高其对Cobb角 测量的理解和操作技能。
03
简述cobb角的测量方法(一)
简述cobb角的测量方法(一)简述Cobb角的测量Cobb角是一种用于评估脊柱侧弯程度的测量方法。
本文将介绍Cobb角的测量方法，包括几种常见的测量技术。
什么是Cobb角？Cobb角是指通过测量脊柱侧弯的最大凸侧和最大凹侧之间的夹角来评估脊柱的侧弯程度。
它是一种常用的测量方法，通常用于评估脊柱侧弯症的严重程度和监测病情发展。
测量方法以下是几种常见的Cobb角测量方法：1.手工测量方法：–医生通过观察X射线片来手工测量Cobb角。
–此方法需要医生具备良好的观察力和经验，以准确地识别脊柱的最大凸侧和最大凹侧。
–医生通过绘制两条线，分别连接最大凸侧和最大凹侧上的两个椎体，然后通过测量线之间的夹角来确定Cobb角的大小。
2.计算机辅助测量方法：–利用计算机软件来辅助测量Cobb角，可以提高测量的准确性和效率。
–医生导入X射线图像到计算机软件中，软件会自动检测脊柱的最大凸侧和最大凹侧，并计算出Cobb角的大小。
3.数字化测量方法：–近年来，出现了一些数字化测量方法，如手机应用程序。
–使用这些应用程序，患者可以通过将手机放在脊柱上，并按照应用程序的指示进行操作，测量Cobb角。
–这种方法可以在家中进行，方便患者定期监测自己的脊柱侧弯程度。
注意事项在进行Cobb角测量时，需要注意以下几点：•测量时应尽量保持患者的正常姿势，以获得准确的测量结果。
•X射线片应以脊柱完全展开的姿势进行拍摄，以确保测量的准确性。
•在进行手工测量或计算机辅助测量时，医生应具备相关的专业知识和经验，以避免误差。
结论Cobb角是一种常用的脊柱侧弯评估方法，准确测量Cobb角可以帮助医生评估脊柱侧弯的程度和监测病情发展。
手工测量、计算机辅助测量和数字化测量是常见的测量方法，每种方法都有其自身的优缺点。
根据具体情况选择适合的测量方法，可以提高测量的准确性和效率。
手工测量方法•这种方法是最传统的测量方法，需要医生具备良好的观察力和经验。
•医生首先观察X射线片，确定脊柱的最大凸侧和最大凹侧。
脊柱cobb角测量方法
脊柱cobb角测量方法Cobb角测量：用于评估脊柱侧弯的标准方法脊柱侧弯是一种脊柱异常侧弯的疾病。
Cobb角测量是一种常用的标准化方法，用于量化脊柱侧弯的严重程度，从而为治疗决策提供指导。
测量步骤Cobb角测量涉及对正面站立或卧位 X 光片上的脊柱进行仔细检查。
测量过程如下：1. 确定终板线：识别构成脊柱侧弯凸性的椎骨的上端和下端水平终板线。
终板线平行于椎骨体的上表面和下表面。
2. 绘制垂线：从每个终板线的中心点绘制两条互相平行的垂线。
3. 测量角度：在垂线相交的交点处，测量这两条线之间的角度。
这个角度就是Cobb角，它表示脊柱侧弯的严重程度。
测量注意事项为了确保准确测量，必须注意以下事项：准确的定位：患者必须正确站立或卧位，脊柱处于中立位置。
垂直的射线：X 射线束应垂直于脊柱，以避免图像失真。
正确的椎骨选择：必须选择构成侧弯凸性的最上端和最下端椎骨。
使用适当的测量工具：可以使用量角器、半圆规或计算机辅助测量工具进行测量。
解释结果Cobb角的测量结果分为以下几类：轻度侧弯（10-24 度）：通常不需要治疗。
中度侧弯（25-39 度）：可能需要支具治疗或观察随访。
重度侧弯（40 度或以上）：通常需要手术矫正。
值得注意的是，Cobb角测量仅代表脊柱侧弯的一个方面。
其他因素，如旋转程度、神经功能和整体健康状况，也应在做出治疗决策时予以考虑。
结论Cobb角测量是一种可靠且标准化的方法，用于评估脊柱侧弯的严重程度。
通过仔细测量和解释，医疗保健专业人员可以确定适当的治疗方案，以纠正侧弯并改善患者的预后。
cobb角测量方法
cobb角测量方法
Cobb角测量方法是一种评估脊柱侧弯程度的常用方法。
它通过测量脊柱曲度的角度来确定脊柱侧弯的程度。
该方法的主要步骤如下：
1. 患者准备：让患者脱掉上身衣物，穿上短裤或者内衣，使脊柱充分暴露。
2. 位置摆放：让患者面向前方，双脚并拢站立。
确保患者站立姿势稳定，双脚平行并贴紧。
3. 标记参考点：用直尺或者其它标尺找到C7椎体（颈椎第七椎骨）和骨盆上缘之间的中点，并作标记。
4. 骨盆水平校准：将水平标尺放在骨盆上缘上进行校准，确保它与地面平行。
这将保证测量结果的准确性。
5. 计算Cobb角度：使用测角器或者直尺，测量C7椎体和骨盆上缘之间的最高点和最低点。
6. 计算Cobb角：将最高点与最低点连接起来，测量这条直线与骨盆水平线之间的夹角，这个角度就是Cobb角。
Cobb角越大，脊柱侧弯程度越严重。
7. 记录测量结果：将Cobb角度记录下来，并与正常脊柱侧弯的标准进行比较，以判断脊柱侧弯的严重程度。
Cobb角测量方法是一种简单但有效的方法，被广泛应用于临床和研究中。
它可以帮助医生准确评估脊柱侧弯的程度，指导治疗和监测病情变化。

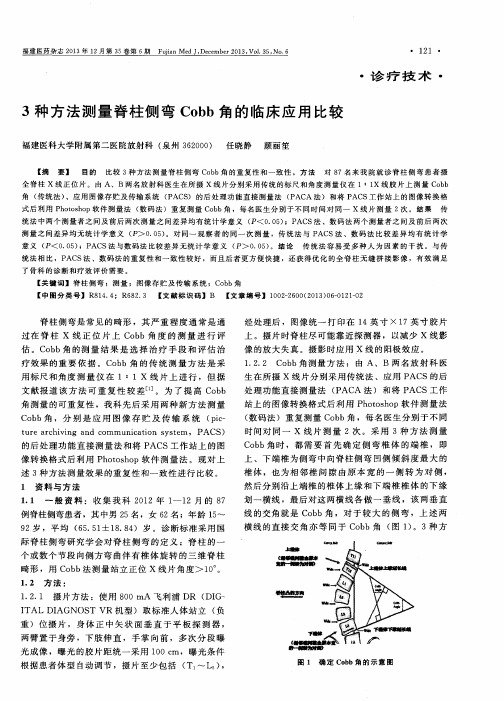

3种方法测量脊柱侧弯Cobb角的临床应用比较
的后处 理 功能 直接 测 量法 和将 ＰＡＣＳ工作 站 上 的图 像 转换 格式 后利 用 Ｐｈｏｔｏｓｈｏｐ软 件测 量 法 。现 对 上 述 ３种 方法 测 量效果 的重 复性 和一 致性 进行 比较 。 １ 资 料与 方法 １．１ 一 般 资 料 ：收集 我 科 ２０１２年 １— １２月 的 ８７ 例脊柱侧弯患者 ，其 中男 ２５名 ，女 ６２名 ；年 龄 １５～ ９２岁 ，平 均 （６５．５１±１８．８４）岁 。诊 断标 准采 用 国 际 脊柱 侧弯 研究 学会 对脊 柱 侧 弯 的定 义 ：脊 柱 的 一 个 或数个 节 段 向侧 方 弯 曲伴有 椎 体 旋转 的三 维 脊柱 畸形 ，用 Ｃｏｂｂ法测 量站 立正 位 Ｘ线 片角度 ＞ １Ｏ。。 １．２ 方 法 ： １．２．１ 摄 片方法 ：使 用 ８００ ｍＡ 飞利浦 ＤＲ （ＤＩＧ— ＩＴＡＬ ＤＩＡＧＮＯＳＴ ＶＲ 机型 ）取 标准人 体 站立 （负 重 ）位摄 片 ，身体 正 中矢 状 面垂 直 于 平 板 探 测 器 ， 两臂 置 于身旁 ，下 肢伸 直 ，手 掌 向前 ，多 次 分段 曝 光成 像 ，曝光 的胶 片距 统一 采用 １００ ｃｍ，曝光 条件 根据 患者 体型 自动 调节 ，摄 片 至少包 括 （Ｔ ～Ｌ ），
经处理 后 ，图像 统一 打 印在 １４英 寸 ×１７英 寸 胶 片 上 。摄 片 时脊柱 尽可 能靠 近探测 器 ，以减 少 ｘ线 影 像 的放 大失 真 。摄影 时应用 Ｘ线 的阳极效 应 。 １．２．２ Ｃｏｂｂ角测 量方 法 ： 由 Ａ、Ｂ两名 放 射 科 医 生 在所 摄 ｘ线片分 别采 用传 统法 、应 用 ＰＡＣＳ的后 处 理功 能直 接测 量法 （ＰＡＣＡ 法 ） 和将 ＰＡＣＳ工 作 站上 的图像转 换格 式后 利 用 Ｐｈｏｔｏｓｈｏｐ软件 测 量法 （数 码 法）重 复测 量 Ｃｏｂｂ角 ，每名 医生分 别于 不 同 时间对 同 一 Ｘ 线 片测 量 ２次 。采 用 ３种 方 法 测 量 Ｃｏｂｂ角 时 ，都 需 要 首 先 确 定 侧 弯 椎 体 的端 椎 ，即 上 、下 端椎 为侧 弯 中向脊柱 侧 弯 凹侧 倾斜 度 最 大 的 椎 体 ，也为相 邻 椎 间 隙 由原 本 宽 的一 侧 转 为 对 侧 ， 然后 分别 沿上 端椎 的椎 体上 缘 和下 端 椎椎 体 的下缘 划 一横 线 ，最 后对 这两 横线 各 做 一垂 线 ，该 两 垂 直 线 的交 角就 是 Ｃｏｂｂ角 ，对 于较 大 的侧 弯 ，上述 两 横线 的直接 交 角 亦 等 同于 Ｃｏｂｂ角 （图 １）。３种 方
脊柱侧弯cobb角测量方法
脊柱侧弯cobb角测量方法
脊柱侧弯（Cobb角）测量方法
脊柱侧弯（Cobb角）测量是一种有效的评价方法，用于评估脊柱侧弯的严重程度，并指导脊柱侧弯的临床治疗。
Cobb角是根据上椎弓柱与下椎弓柱垂直交点及两个椎弓柱之间的距离来测定的。
一、设备：
1、射线源：常用的射线源包括X光、磁共振仪以及超声波等，可以根据具体临床需求来选择不同的射线源。
2、测量仪器：测量仪器一般包括横断面影像仪，可根据不同的影像类型选择不同的测量仪器。
二、方法：
1、采集横断面影像
首先采集横断面影像，通过横断面影像可以清楚地观察到上椎弓柱与下椎弓柱的位置，以及它们之间的距离。
2、测量脊柱侧弯（Cobb角）
测量脊柱侧弯（Cobb角）时，需要选择一个临时轴线将上椎弓柱与下椎弓柱垂直地分开，这个轴线即为Cobb角的临时轴线。
然后，在该临时轴线的两侧量取椎弓柱之间的距离，并计算出两椎弓柱之间的角度，即为脊柱侧弯的Cobb角，单位为度。
三、评价标准：
1、正常：Cobb角小于10度；
2、轻度：Cobb角10-25度；
3、中度：Cobb角25-50度；
4、重度：Cobb角大于50度。
四、应用：
1、脊柱侧弯（Cobb角）测量可以有效地评估脊柱侧弯的严重程度，为临床治疗提供参考依据；
2、脊柱侧弯（Cobb角）测量也可以用于监测治疗的效果，以定量评估治疗后的脊柱侧弯情况；
3、脊柱侧弯（Cobb角）测量非常适合在家庭、学校中进行，用于早期发现和治疗脊柱侧弯，以预防疾病的进一步发展。
脊柱侧弯的定义及诊断标准
脊柱侧弯的定义及诊断标准
脊柱侧弯是指脊柱在正常演化过程中出现向一侧弯曲的情况。
它是一种结构性变形，通常发生在胸椎和腰椎部位。
根据诊断标准，脊柱侧弯的定义如下：
1. Cobb角度：脊柱侧弯的程度可以通过Cobb角度来测量。
Cobb角度是通过测量脊柱在侧弯处两个最靠近的椎体之间的
角度来确定的。
当Cobb角度大于等于10度时，被认为存在
脊柱侧弯。
2. 侧弯方向：脊柱侧弯可以朝左侧或右侧发展。
根据侧弯的方向，可以将脊柱侧弯分为左侧弯或右侧弯。
3. 结构性变形：脊柱侧弯是指脊柱的结构性变形，经常伴随着旋转和扭曲，而不仅仅是姿势或肌肉的不平衡。
4. 年龄相关标准：根据患者的年龄来确定脊柱侧弯的严重程度和发展。
例如，在儿童和青少年中，脊柱侧弯可能会进一步发展，而在成年人身上，脊柱侧弯的程度通常稳定。
综上所述，脊柱侧弯的定义包括通过Cobb角度测量侧弯的程度、侧弯方向、结构性变形以及根据年龄相关标准来确定严重程度和发展。
诊断脊柱侧弯需要进行X射线检查和临床评估。
cobb角 测量 误差
Cobb角测量误差在医学领域，特别是在骨科和脊柱外科中，Cobb角是一个非常重要的参数，用于评估脊柱侧凸的严重程度。
Cobb角的测量对于诊断、治疗计划以及后续的疗效评估都具有至关重要的意义。
然而，在实际操作中，由于多种因素的影响，Cobb角的测量往往存在一定的误差。
本文将深入探讨Cobb角测量误差的来源、影响因素以及如何减小误差，提高测量的准确性。
一、Cobb角测量误差的来源1. 影像学因素：在进行Cobb角测量时，通常依赖于X线片或CT等影像学检查。
然而，这些影像学检查本身可能受到投照角度、患者体位、影像质量等多种因素的影响，从而导致脊柱的真实形态在影像上产生扭曲或变形，进而影响Cobb角的准确测量。
2. 测量工具和方法：目前，Cobb角的测量可以通过手工测量、数字化测量软件以及半自动测量系统等多种方法实现。
然而，不同方法和工具之间可能存在差异，导致测量结果的不一致性。
此外，测量者的经验、技能和主观判断也可能对测量结果产生影响。
3. 脊柱的生理曲度和三维形态：脊柱具有自然的生理曲度，如胸椎后凸和腰椎前凸等。
这些曲度在二维影像学检查中可能产生投影重叠，使得Cobb角的测量变得困难。
同时，脊柱的三维形态也可能对二维平面上的测量产生影响。
二、影响Cobb角测量误差的因素1. 患者因素：患者的年龄、性别、体重、脊柱侧凸的类型和严重程度等因素都可能对Cobb角的测量产生影响。
例如，青少年患者的脊柱生长潜力较大，侧凸可能随着生长发育而变化，从而影响Cobb角的稳定性。
2. 影像学检查条件：如前所述，影像学检查的条件如投照角度、患者体位等都会对Cobb角的测量产生影响。
因此，在进行影像学检查时，应遵循标准化的操作规范，以减小误差。
3. 测量者的专业水平和经验：测量者的专业水平和经验对于准确测量Cobb角至关重要。
缺乏经验的测量者可能更容易受到主观因素的影响，导致测量结果的不准确性。
三、如何减小Cobb角测量误差1. 提高影像学检查质量：通过优化投照角度、患者体位等影像学检查条件，以及采用高质量的影像设备和处理技术，可以提高影像学检查的质量，从而减小Cobb 角测量误差。
脊柱侧凸侧弯x线诊断标准
脊柱侧凸侧弯x线诊断标准
脊柱侧凸侧弯是一种常见的脊柱畸形，诊断标准主要依据X线片上的表现。
以下是脊柱侧凸侧弯的X线诊断标准：
1. Cobb角测量：
Cobb角是衡量脊柱侧凸程度的一个重要指标。
通过在脊柱X线正位片上，测量侧弯最上端椎体延长线的垂线与最下端椎体延长线的垂线相交所形成的交角来确定Cobb角。
当Cobb角大于10度时，通常被认为是脊柱侧凸。
2. 剃刀背征象：
剃刀背是指患者背部出现的不平滑曲线，表现为脊柱侧弯。
这种征象可以通过观察患者的背部形态来识别，也可以通过X线片来确认。
3. 内脏受压征象：
由于脊柱侧弯可能导致内脏器官受到压迫，因此观察内脏受压的征象也是诊断的一个重要方面。
比如，心脏和肺部可能会因为脊柱侧弯而发生移位。
4. X线片检查范围：
常规的X线片应包括站立位的脊柱全长正侧位摄片，上端包括下颈椎，下端包括双侧腰骶关节和髂骨翼。
特殊的X线片还包括仰卧位侧弯位片、Bending位片、牵引位片等，以评估脊柱侧弯的程度和制定治疗方案。
5. 其他影像学检查：
除了X线片，CT检查和核磁共振检查也可以用来评估脊柱侧弯的程度和范围。
需要注意的是，脊柱侧凸侧弯的诊断需要综合患者的临床症状、体征以及影像学检查结果。
只有在全面评估的基础上，才能做出准确的诊断。
