全站仪测量方位角
全站仪角度测量的方法步骤
全站仪角度测量的方法步骤全站仪是一种广泛应用于土木工程、建筑测量等领域的高精度测量仪器。
它能够测量水平角、垂直角和斜距等参数，以获取目标点的三维坐标信息。
以下是使用全站仪进行角度测量的方法步骤：步骤一：设置全站仪在进行角度测量之前，首先需要设置全站仪。
将全站仪放置在测量现场的固定位置，并进行水平调准。
水平调准是为了使全站仪的水平轴与地面水平平面保持平行。
这可以通过使用调平仪或使用全站仪自带的水平调准功能来实现。
步骤二：设置目标点在测量现场中确定要测量的目标点。
目标点可以是建筑物的角点、测量桩或任何具有明确位置的物体。
确保目标点为你想要获得角度信息的位置。
步骤三：设置仪器将全站仪激活并进入角度测量模式。
在全站仪的显示屏上可以选择测量模式，以测量水平角度、垂直角度或斜距。
步骤四：目标点对准将测杆或测量标签放置于目标点上，并使用三脚架将其稳定。
确保测杆或测量标签正对全站仪。
步骤五：测量角度在全站仪上查找“角度测量”选项，并选择水平角、垂直角或斜距中的一个进行测量。
全站仪会自动测量角度，并在显示屏上显示测量结果。
步骤六：记录测量结果将测量结果记录在纸上或任何其他适合的介质上。
包括目标点的三维坐标值、水平角度、垂直角度和斜距等信息。
步骤七：移动测点如果需要测量多个目标点，重复步骤四至步骤六，将测杆或测量标签放置在下一个目标点上，测量并记录相应的角度信息。
根据需要，可以在不同的位置上设置多个目标点。
步骤八：精确性检查和校正在测量过程中，确保全站仪的仪器参数设置正确。
检查和校正这些参数可以提高测量结果的准确性。
常见的参数包括仪器高度、仰角和方位角等。
步骤九：结束测量完成所有目标点的测量后，确认所有数据都已记录完整。
关闭全站仪并收集测量设备。
总结全站仪是实现高精度角度测量的重要工具。
使用全站仪进行角度测量的过程包括设置仪器、设置目标点、目标点对准、测量角度、记录测量结果、移动测点、精确性检查和校正等步骤。
备注：以上内容仅供参考，具体操作请遵循使用全站仪的相关使用说明和操作规范。
全站仪角度测量数据记录
全站仪角度测量数据记录
全站仪角度测量数据记录主要包括以下信息：
1. 观测时间：记录观测开始和结束的时间。
2. 工程名称和标志：记录测量项目的名称和标志，便于区分和识别。
3. 观测点号：记录被观测点的编号，便于后期处理。
4. 观测仪器：记录使用的全站仪型号和编号。
5. 观测人员：记录观测人员的姓名或编号，便于追溯质量问题。
6. 观测模式：记录观测的模式，例如：单次测量、追踪测量、重复测量等。
7. 方位角：记录测量目标相对于真北的方位角，单位为度。
8. 仰角：记录测量目标相对于水平面的仰角，单位为度。
9. 水平角：记录测量目标在水平面上的角度，单位为度。
10. 高度差：记录相邻点之间的高度差，单位为米。
11. 定向方式：记录定向方式，例如：望远镜定向、GPS定向等。
12. 校验数据：记录用于校验测量结果的数据，例如：校正值、误差限等。
13. 备注：记录其它需要说明的问题、注释等。
全站仪测角度步骤详细
全站仪测角度步骤详细全站仪具有角测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法:1)水平角测量(1)按角度测量键，使全站仪处于角度测量模式,照准第一个目标A。
(2)设置A方向的水平度盘读数为0°00/00〃。
(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2)距离测量(1)设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
(2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15°C和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值(也可直接输入大气改正值)，并对测距结果进行改正。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
(6)照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
全站仪的数据通讯全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。

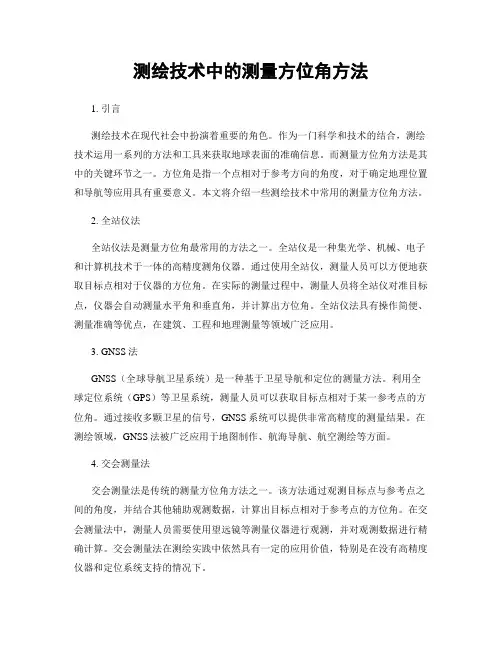

测绘技术中的测量方位角方法
测绘技术中的测量方位角方法1. 引言测绘技术在现代社会中扮演着重要的角色。
作为一门科学和技术的结合，测绘技术运用一系列的方法和工具来获取地球表面的准确信息。
而测量方位角方法是其中的关键环节之一。
方位角是指一个点相对于参考方向的角度，对于确定地理位置和导航等应用具有重要意义。
本文将介绍一些测绘技术中常用的测量方位角方法。
2. 全站仪法全站仪法是测量方位角最常用的方法之一。
全站仪是一种集光学、机械、电子和计算机技术于一体的高精度测角仪器。
通过使用全站仪，测量人员可以方便地获取目标点相对于仪器的方位角。
在实际的测量过程中，测量人员将全站仪对准目标点，仪器会自动测量水平角和垂直角，并计算出方位角。
全站仪法具有操作简便、测量准确等优点，在建筑、工程和地理测量等领域广泛应用。
3. GNSS法GNSS（全球导航卫星系统）是一种基于卫星导航和定位的测量方法。
利用全球定位系统（GPS）等卫星系统，测量人员可以获取目标点相对于某一参考点的方位角。
通过接收多颗卫星的信号，GNSS系统可以提供非常高精度的测量结果。
在测绘领域，GNSS法被广泛应用于地图制作、航海导航、航空测绘等方面。
4. 交会测量法交会测量法是传统的测量方位角方法之一。
该方法通过观测目标点与参考点之间的角度，并结合其他辅助观测数据，计算出目标点相对于参考点的方位角。
在交会测量法中，测量人员需要使用望远镜等测量仪器进行观测，并对观测数据进行精确计算。
交会测量法在测绘实践中依然具有一定的应用价值，特别是在没有高精度仪器和定位系统支持的情况下。
5. 惯性导航法惯性导航法是一种基于惯性测量装置（陀螺仪和加速度计）的测量方位角方法。
该方法通过测量目标点相对于惯性基准的旋转角度，计算出目标点的方位角。
惯性导航法具有独立测量的优势，不依赖于外部导航系统。
然而，惯性导航法存在测量误差累积的问题，需要进行误差校正和补偿。
6. 无人机测量法随着无人机技术的发展，无人机测量法在测绘领域中得到了广泛应用。
全站仪测量步骤及方法
全站仪测量步骤及方法全站仪是一种高精度的测量仪器，主要用于测量地面的高程、水平角度和方位角等参数。
全站仪的使用方法和测量步骤如下：1.设置仪器：在使用全站仪前，首先要选择一个平稳的地方放置仪器，尽量远离电磁干扰源。
然后使用水平仪调平仪器，确保其水平。
接下来，设置仪器参考点，可以选择一个固定的地面点作为参考点，然后在仪器上设置该点的高程为0。
2.设置目标点：在进行测量前，需要确定目标点的位置。
可以使用棱镜或反射镜作为目标点，将其放置在测量的位置上，并确保其稳定。
3.执行测量：首先，使用望远镜对准目标点。
用转盘确定水平角度，按下水平角度读数按钮，记录水平角度值。
然后，使用侧面的粗调按钮将望远镜对准目标点的中心，按下测距按钮，记录测距值。
最后，使用转盘确定方位角，并记录方位角度值。
4.数据处理：将测量得到的数据输入到计算机中，可以使用专业的测量软件进行数据处理。
根据测量结果计算目标点的高程、水平角度和方位角。
可以将数据保存为文档或导出为其他格式。
全站仪的测量方法有以下几种常用的测量方式：1.三角测量法：该方法适用于短距离的地面测量。
首先，在目标点和仪器位置之间设置两个辅助点，然后使用全站仪进行辅助点和目标点之间的视线测量，根据三角形的几何关系计算目标点的坐标等参数。
2.链测法：该方法适用于长距离的地面测量。
在测量中，将目标点和仪器位置之间设置多个测量点，使用全站仪对各个测量点进行水平角度和距离的测量，然后根据链测原理计算目标点的坐标等参数。
3.多边形闭合测量法：该方法适用于地形复杂的地区。
在测量中，将目标点和仪器位置之间设置多个测量点，通过全站仪对各个测量点之间的角度和距离进行测量，然后根据多边形测量原理计算目标点的坐标等参数。
4.GPS辅助测量法：该方法结合全球定位系统（GPS）进行测量，适用于需要测量大范围区域的地面测量。
在测量中，先使用GPS确定目标点和仪器位置的大致坐标，然后使用全站仪对目标点周围的细节进行测量，最后结合GPS的定位结果得到更精确的测量结果。
高精度方位角测量的实用技巧与方法
高精度方位角测量的实用技巧与方法导语：方位角是地理测量中常用的一个概念，它用来描述一个点相对于参考方向的偏转角度。
在很多领域中，高精度的方位角测量是十分重要的，如航天、导航、测绘等等。
本文将介绍一些实用的技巧和方法，帮助读者获得准确、高精度的方位角测量结果。
一、方位角测量的基本原理方位角是一个点相对于某个参考方向的偏转角度，通常使用从参考方向开始，按逆时针方向测量的角度表示。
在测量中，方位角通常以度为单位进行表示，从0度（北方）开始，逆时针方向逐渐增大。
方位角的测量可以通过各种仪器和方法实现，下面将介绍一些常用的实用技巧和方法。
二、使用全站仪进行方位角测量全站仪是一种常见的用于测量方位角的仪器，它结合了经纬仪、水平仪和测距仪的功能。
使用全站仪进行方位角测量时，首先需要找到一个已知方向作为参考，例如建筑物的正北方向。
然后，将全站仪对准该方向，并进行校准。
接下来，点选所需测量的目标点，全站仪将自动记录角度和距离数据。
使用全站仪进行方位角测量可以获得较高的精度，但需要注意仪器的校准和操作规范。
三、使用全球定位系统（GPS）进行方位角测量全球定位系统（GPS）是一种卫星导航系统，可以用于测量方位角。
通过接收多颗卫星的信号，并使用三角测量原理，GPS可以确定位置坐标，并计算出与参考方向的方位角。
使用GPS进行方位角测量时，需要使用专业的GPS接收器进行定位和数据记录，并根据接收到的信号进行计算。
GPS测量方位角的优势在于其全球覆盖性和较高的精度，但在使用时需要注意天气和周围环境对信号的影响。
四、使用罗盘进行方位角测量罗盘是一种简单且常见的用于测量方位角的工具。
在使用罗盘进行方位角测量时，需要将罗盘对准所需测量的目标点，并注意罗盘的校准和使用方法。
罗盘通过指针指向地球磁北极，提供了一个相对于磁北的方向参考。
使用罗盘进行方位角测量需要考虑磁力线的影响，如大型金属物体或电磁设备可能干扰罗盘的读数。
因此，在进行方位角测量时，应选择较为开阔和无干扰的场地，并且进行罗盘的校准。
全站仪测方位角的方法
全站仪测方位角的方法全站仪是一种高精度测量仪器，常用于大地测量、工程测量等领域。
测量方位角是全站仪的一项重要功能，能够帮助测量人员确定测量点的方向和位置。
本文将详细介绍全站仪测量方位角的流程和方法。
一、准备工作1. 安装三脚架：在测量现场，需要先安装全站仪的三脚架。
三脚架的位置应该平稳，不能在不平整的地面上放置，以确保全站仪的测量精度。
2. 设置基准点：在开始测量前，需要先选定一个基准点。
基准点的选择应该考虑到其位置固定、容易找到、视线通畅等因素。
可以利用测量经验或者辅助工具确定基准点的位置，如使用GPS仪器。
3. 校准全站仪：为了确保全站仪的准确性，需要在测量前对全站仪进行校准。
校准包括水平仪校准、垂直仪校准、距离计校准等。
校准结果应该记录下来，以备查验。
二、测量方位角的流程1. 确定目标点：在测量方位角之前，需要先确定目标点。
目标点应该与基准点有一定的距离，且两点之间没有遮挡物。
可以使用全站仪的望远镜和十字线功能定位目标点的位置。
2. 对准目标点：将全站仪对准目标点，使目标点精确地对准十字线中心。
在对准时，不仅需要考虑十字线的位置，还需要注意全站仪的位置和姿态。
3. 测量方位角：当目标点对准后，可以开始测量方位角。
在全站仪的控制面板上选择测量方位角的功能，并按下测量按钮，全站仪就会自动测量出目标点和基准点之间的方位角。
测量结果会显示在全站仪的屏幕上。
4. 记录和处理数据：测量完成后，需要将结果记录下来。
可以将结果手动记录在笔记本上，也可以将数据导入到电脑中进行处理。
对于数据的处理可以使用专业的测绘软件，将方位角转化成度、分、秒表示，并计算出目标点的坐标、高程等信息。
5. 检查准确性：测量数据处理完成后，需要进行数据的检查。
可以使用其他仪器或者方法对结果进行验证，以确保数据的准确性。
需要将检查结果与测量结果进行比较，以发现数据的误差和偏差。
三、全站仪测量方位角的注意事项1. 进行测量前，需要进行充电或使用电源适配器，以保证全站仪的电量充足。
全站仪 工作原理
全站仪工作原理
全站仪的工作原理是利用光电定位、自动跟踪和角度测量技术，通过测量目标点到仪器的仰角、方位角和斜距，从而确定目标点的坐标位置。
具体工作过程如下：
1. 仰角测量：全站仪通过内置的重力水平仪或气泡仪，自动测量仪器的垂直仰角。
仪器通过光学传感器接收到被测目标点的光线，然后将光线转换为电信号，经过处理后，得到目标点相对于仪器水平面的仰角。
2. 方位角测量：全站仪通过内置的电子后方位仪或者罗盘，自动测量仪器的水平方位角。
仪器通过旋转测向器或者转台，找到被测目标点，并记录下此时仪器的方位角。
3. 斜距测量：全站仪通过内置的测距仪，测量目标点与仪器的距离。
测距仪可采用激光或者电磁波测距原理，通过发射出的光束或电磁波，测量光线或波束从仪器到目标点的时间，然后通过光速或电磁波速度计算出目标点与仪器的斜距。
4. 数据处理：全站仪将仰角、方位角和斜距数据进行处理，根据测量原理和算法，计算出目标点的空间坐标，并在显示屏上实时显示出来。
综上所述，全站仪利用光电定位、自动跟踪和角度测量等技术，
通过测量仰角、方位角和斜距，确定目标点的空间坐标，实现精确的测量和定位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教学方法与手段采用演示教学法、案例教学法、引导文教学法、项目教学教学法、角色扮演法、辅导法、答疑法
教学过程（教学环节、各环节要点、时间分配等）
第一节I 复习旧课：
坐标方位角的定义
关键点:
1、方位角是从坐标正北方向开始的。
2、方位角必须顺时针方向得到。
3、方位角也是水平角
II 引入新课
引论
1、方位角和自然方位的关系
2、四个象限和方位角的对应关系
问题
知道方位角可以确定方位，反之有方位可以测量出方
位角值
如何利用测量仪器完成上面工作
单独提问
集体讨论集
体回答。
