第8章 监视器简单故障维修
监视器简单故障维修
项目七 监视器简单故障维修
项目七 监视器简单故障维修
《安防系统维护与设备维修》
项目七 监视器简单故障维修
项目概述：
监视器是安防监控系统中的显示终端（人机窗口）前端摄像 机、线路、DVR等构成整个系统中由它直接面对用户，所以 它的参数性能、基本电路结构和简单故障维修技术是安全防 范安装维护中不可缺一的技能。
所示，插上管座边上的连接地 线如图7-12所示。
《安防系统维护与设备维修》
项目七 监视器简单故障维修
３．接下来是显像管管座的回装，要注意右手要水平均匀用力 不能鲁莽使劲，因为显像管后座是玻璃封装的比较脆弱，而玻璃管水平所 能承受的压力还是比较大的，所以要水平均匀用力。这个回装过程心一定 要细心，如图7-11所示。
线路板不能胜利进入塑料凹槽。装 上主线路板后侧的自攻螺丝3×20图 7-17所示。现在主板已经安装到位 了。
２．插上伴音功放的喇叭连接 线左右两条P601、P602如图 7-16所示，插上消磁线圈插座 CN802如图7-15所示，插上面 板操作按键排线P202如图714所示插上，插上行场扫描偏 转线圈的排插P401如图1-13
8所示）。
图7-3侧盖的拆卸
图7-4整盖的拆卸
《安防系统维护与设备维修》
项目七 监视器简单故障维修
图7-5 内部电路板和元件的布局
图7-6 拔开PG9001排插
图7-7 电源插座中间的保护地线
图7-8松开接地端螺丝M3
《安防系统维护与设备维修》
项目七 监视器简单故障维修
3．220V电源经过开关由P901排线到主电路板上的开关电源部分供电，拔 开排插P901,使后面板和主电路板完全分离。
《安防系统维护与设备维修》
液晶监视器故障原因及解决方法
液晶监视器故障原因及解决方法随着安防理念的日趋火热，视频监控成为业内最炙手可热的行业，液晶监视器作为视频监控的显示终端，扮演着非常重要的角色。
人们在使用液晶监视器时，可能有时出现图像扭曲、变形失真、行场不同步甚至无输入信号的现象，深圳悦奇显示技术有限公司作为液晶监视器行业的领军品牌之一，为您分析液晶监视器故障的出现原因及解决方法。
根据液晶监视器的行业标准规定，专业监视器的输入信号幅度为1Vp-P±3dB(约0.7Vp-P—1.4Vp-p)，输入阻抗为75欧姆。
因此，如果输入信号由于线缆衰减、阻抗不匹配或传输电缆的BNC头制作不规范等原因，造成输入信号幅度远低于0.7p-p;或者由于摄像机的输出不规范或接入了某些不规范的接入设备(如分配器、放大器等)导致输入信号幅度远大于1.4Vp-p时，均有可能造成图像失真、行场不同步等现象。
由于视频频率范围较宽，视频信号在传输过程中较易受到干扰(包括50Hz电源干扰，电磁波干扰等)，从而影响图像质量。
干扰严重的可能造成图像扭曲、变形、滚道、行场不同步。
因此监控系统安装过程中，视频线必须远离电磁波干扰源。
3前端设备、控制主机设备及终端设备之间的电位有电位差也会干扰视频信号，造成图像信号的畸变或图像出现滚道，如果在整个系统带电接入时(即前端设备、主控设备及终端设备均处于通电状态下接入BNC头连接前后端设备时)，可能由于前后端设备的地线(实际上是便是传输电缆的屏蔽层)之间的电位差造成地对地跳火，这一跳火严重时会击毁输入端的元件或PCB板砂锅内的地级敷线。
造成输入端开路，输入无图像故障。
因此监控系统工程的建设应严格按规范设计、施工。
接地母线应采用足够截面积的铜制导线，确保前后端的地对地电阻<1Ω，接地线不得形成封闭回路，不得与强电网零线短接或混接。
悦奇提醒广大客户，在缺乏专业知识及时间的基础下，最好不要对液晶监视器自行维修，应联系厂家技术人员处理问题及故障，以免造成不必要的损失。

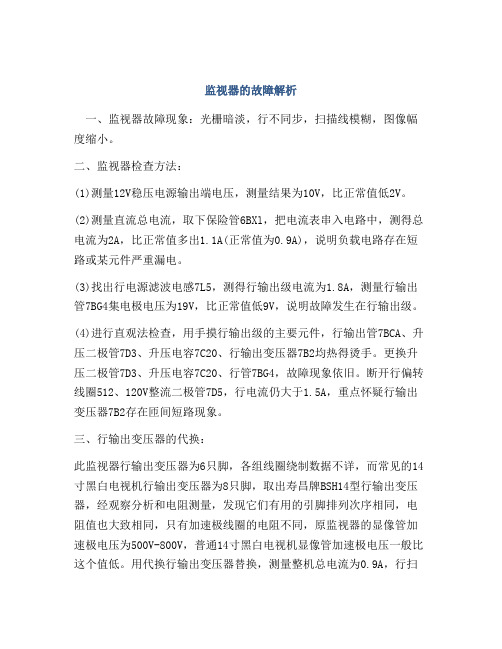

监视器的故障解析
监视器的故障解析
一、监视器故障现象：光栅暗淡，行不同步，扫描线模糊，图像幅度缩小。
二、监视器检查方法：
(1)测量12V稳压电源输出端电压，测量结果为10V，比正常值低2V。
(2)测量直流总电流，取下保险管6BXl，把电流表串入电路中，测得总电流为2A，比正常值多出1.1A(正常值为0.9A)，说明负载电路存在短路或某元件严重漏电。
(3)找出行电源滤波电感7L5，测得行输出级电流为1.8A，测量行输出管7BG4集电极电压为19V，比正常值低9V，说明故障发生在行输出级。
(4)进行直观法检查，用手摸行输出级的主要元件，行输出管7BCA、升压二极管7D3、升压电容7C20、行输出变压器7B2均热得烫手。
更换升压二极管7D3、升压电容7C20、行管7BG4，故障现象依旧。
断开行偏转线圈512、120V整流二极管7D5，行电流仍大于1.5A，重点怀疑行输出变压器7B2存在匝间短路现象。
三、行输出变压器的代换：
此监视器行输出变压器为6只脚，各组线圈绕制数据不详，而常见的14寸黑白电视机行输出变压器为8只脚，取出寿昌牌BSH14型行输出变压器，经观察分析和电阻测量，发现它们有用的引脚排列次序相同，电阻值也大致相同，只有加速极线圈的电阻不同，原监视器的显像管加速极电压为500V-800V，普通14寸黑白电视机显像管加速极电压一般比这个值低。
用代换行输出变压器替换，测量整机总电流为0.9A，行扫
描线清晰，说明显像管聚焦良好，实测加速极电压为450V，视放电压1 15V，行输出管7BG4集电极电压为28V，稳压电源输出端电压为12V，接上视频信号，图像清晰、水平分辨率良好，证明代换可行。
监控设备维修手册
监控设备维修手册一、概述监控设备是现代化社会安全保障的重要组成部分。
为了保障监控系统的正常运行和延长设备寿命，本手册旨在提供对监控设备的维修指导和常见故障处理方法。
二、安全须知1. 在进行维修操作之前，确保设备已经断电，并且拔掉电源线。
2. 维修时应佩戴绝缘手套和护目镜，确保人身安全。
3. 注意防止静电干扰，避免对设备产生不良影响。
三、常见故障及处理方法1. 显示屏无法正常显示- 检查电源线是否插好，确认电源正常供电。
- 检查显示屏连接线是否松动或损坏，进行重新连接或更换线缆。
- 如果上述方法无效，可能是显示屏故障，需要联系专业维修人员进行检修或更换。
2. 视频信号中断- 检查视频线是否连接稳固，确保接触良好。
- 检查信号源设备是否正常运行，如摄像头、录像机等。
- 如以上方法无效，可能是信号线或信号源设备故障，需进行更换或修理。
3. 录像机无法正常录制- 检查录像机电源是否正常供电。
- 检查录像机设置是否正确，确认是否按照指导手册进行操作。
- 检查硬盘空间是否充足，如不足需要清理或更换硬盘。
- 如果以上方法无效，需要联系专业维修人员进行检修或更换。
4. 图像质量下降- 检查摄像头镜头是否干净，如有污渍需要进行清洁。
- 调节摄像头的对焦和曝光等参数，以提升图像质量。
- 如仍然存在问题，可能是摄像头故障，需要进行更换或修理。
5. 设备死机或重启- 检查设备是否存在过热问题，并及时清理设备散热孔。
- 重新启动设备，如问题仍然存在，可能是设备损坏，需联系专业维修人员进行检修。
四、维修记录与保养1. 在进行维修操作时，及时记录维修过程、步骤和结果，方便日后参考和沟通交流。
2. 定期对监控设备进行保养，清洁设备表面和散热孔，确保设备正常运行。
3. 如遇到较为复杂的故障或需要进行设备升级等操作时，建议寻求专业维修人员的帮助。
五、常见问题解答1. 问：如何解决无法登录设备的问题？答：首先确认设备的网络连接正常，然后检查设备的用户名和密码是否正确，如仍然无法登录，尝试重启设备或联系维修人员获取帮助。
电脑维修技术的监控器故障排除方法
电脑维修技术的监控器故障排除方法在进行电脑维修工作时，监控器故障是一个常见且棘手的问题。
无论是黑屏、花屏还是无法显示图像，这些问题都会给用户带来很大的麻烦。
本文将介绍一些常见的监控器故障排除方法，帮助您解决这些问题。
1. 检查电缆连接在开始任何故障排除之前，首先应该检查电缆连接。
确保VGA 或HDMI线缆连接到电脑和监控器的接口上。
如果是无线连接，确认无线设备正常工作并尝试重新连接。
2. 调整分辨率某些时候，分辨率设置不当可能导致监控器无法显示图像。
您可以尝试调整电脑的分辨率设置，使其与监控器兼容。
通常，将分辨率设置为监控器的推荐值可以解决这个问题。
3. 检查电源问题监控器无法启动的常见原因之一是电源问题。
确保监控器的电源线连接正常，并且插座提供稳定的电源。
您还可以尝试使用其他电源线和插座来检查是否存在电源故障。
4. 外设干扰某些情况下，外部设备可能对监控器的正常运行造成干扰。
检查是否有其他设备（如音箱、打印机等）与监控器连接在同一个电源插座上，以及它们之间的距离是否足够。
移除这些可能的干扰源，并重新启动监控器，看是否解决了问题。
5. 更新和安装驱动程序旧的或损坏的驱动程序也可能导致监控器故障。
您可以通过访问监控器制造商的官方网站，下载和安装最新的驱动程序来解决这个问题。
安装后，重新启动电脑并检查是否问题得到解决。
6. 清洁监控器脏污的监控器表面也可能导致显示问题。
使用柔软的纤维布轻轻擦拭屏幕表面，确保不使用含化学物质的清洁剂。
定期清洁监控器可以有效预防故障。
7. 检查硬件故障如果以上所有方法都无法解决问题，那么可能是硬件故障引起的。
您可以将监控器连接到其他电脑上，检查其是否能正常工作。
如果在其他电脑上仍然存在问题，那么可能需要更换监控器或寻求专业的硬件维修服务。
总结：在遇到电脑维修工作中的监控器故障时，我们可以通过检查电缆连接、调整分辨率、检查电源问题、排除外设干扰、更新和安装驱动程序、清洁监控器以及检查硬件故障等方法来解决问题。
监控维修解决方案
监控维修解决方案一、背景介绍随着科技的不断发展，监控系统在各个领域得到广泛应用，为维护公共安全和保障生产运营起到了至关重要的作用。
然而，监控设备在长时间运行过程中，难免会出现各种故障和损坏，需要及时进行维修和解决。
本文将针对监控维修提出一套解决方案，旨在提高维修效率和质量，保障监控系统的正常运行。
二、问题分析1. 故障类型：监控设备可能出现的故障类型包括但不限于：画面模糊、画面丢失、无法录像、无法联网等。
2. 故障原因：监控设备故障的原因可能有多种，如硬件故障、软件配置错误、电源供应问题等。
3. 维修需求：维修人员需要及时准确地定位故障原因，并采取相应的措施进行修复，以确保监控设备能够正常运行。
三、解决方案1. 故障排查流程（1）接收报修：维修人员接收监控设备故障报修请求，并记录报修时间、地点、设备型号等信息。
（2）现场勘察：维修人员前往故障现场，对监控设备进行外观检查，观察是否有明显的物理损坏。
（3）功能测试：维修人员通过连接测试设备，对监控设备的各项功能进行测试，如摄像头、录像、联网等。
（4）故障分析：根据测试结果，维修人员分析故障原因，判断是硬件故障还是软件配置问题，并记录下来。
（5）修复措施：针对不同的故障原因，维修人员采取相应的修复措施，如更换损坏部件、重新配置软件等。
（6）功能验证：修复完成后，维修人员对监控设备进行功能验证，确保故障已经解决。
（7）记录报告：维修人员将维修过程、故障原因、修复措施等详细信息记录在维修报告中，并交由相关部门备案。
2. 维修人员培训为了提高维修人员的技术水平和维修效率，建议进行定期培训，包括但不限于以下内容：（1）监控设备基本原理和工作原理的讲解；（2）常见故障类型及解决方案的案例分享；（3）维修工具和设备的使用方法和注意事项；（4）维修过程中的安全操作规范；（5）维修记录和报告的编写要求。
3. 预防性维护措施为了降低监控设备故障的发生率，建议采取以下预防性维护措施：（1）定期清洁：定期对监控设备进行清洁，包括外观和内部的清理，避免灰尘和污垢对设备正常运行的影响。
监控维修解决方案
监控维修解决方案标题：监控维修解决方案引言概述：随着监控设备的广泛应用，监控维修问题也日益突出。
如何有效解决监控设备的故障和维修问题成为了各行各业关注的焦点。
本文将介绍监控维修的解决方案，匡助读者更好地应对监控设备故障。
一、定期维护保养1.1 定期检查监控设备的电源线、数据线等连接是否松动，确保设备正常供电和数据传输。
1.2 清洁监控设备表面，防止灰尘、污垢等杂物影响设备正常运行。
1.3 定期更换监控设备的摄像头、镜头等易损件，确保设备的清晰度和稳定性。
二、故障诊断与排除2.1 当监控设备浮现故障时，首先应查看设备的报警信息，定位故障点。
2.2 使用专业的监控维修工具，如多用途电表、信号发生器等，对设备进行故障诊断。
2.3 根据故障现象和诊断结果，有针对性地进行故障排除，修复设备问题。
三、备件更换与维修3.1 维修监控设备时，应根据设备型号和故障类型准备相应的备件。
3.2 使用专业的维修工具和设备，如焊接工具、螺丝刀等，进行设备的拆解和更换。
3.3 在更换备件后，进行设备的功能测试和调试，确保设备正常运行。
四、软件升级与优化4.1 定期检查监控设备的软件版本，及时升级软件，修复已知的bug和漏洞。
4.2 针对监控设备的性能问题，可以进行软件优化，提高设备的运行效率和稳定性。
4.3 在软件升级和优化过程中，应注意备份设备数据，以防数据丢失或者损坏。
五、远程监控与维修5.1 针对远程监控设备，可以通过远程监控软件进行实时监控和故障诊断。
5.2 配备专业的远程监控维修人员，可以远程协助用户解决设备故障，提高维修效率。
5.3 在远程监控维修过程中，应加强设备安全保护，避免数据泄露和设备被攻击。
结论：通过定期维护、故障诊断、备件更换、软件升级和远程监控等方式，可以有效解决监控设备的维修问题，提高设备的稳定性和可靠性，保障监控系统的正常运行。
希翼以上解决方案能够匡助读者更好地管理和维护监控设备。
监控维修解决方案
监控维修解决方案一、背景介绍监控系统在现代社会中起着至关重要的作用，它能够提供实时的监视和记录，以确保安全和保护财产。
然而，监控设备可能会遇到各种问题，例如故障、损坏或不正常工作，这就需要及时的维修和解决方案。
二、问题分析1. 故障诊断：对于监控系统的故障，需要进行准确的诊断，找出具体的问题所在。
常见的故障包括摄像头无法正常工作、图像质量下降、录像设备无法录制等。
2. 维修方案：根据故障的具体情况，制定相应的维修方案。
这可能涉及更换损坏的设备、修复软件问题、调整设置或重新布线等。
3. 维修时间：维修时间应尽量缩短，以减少监控系统不可用的时间。
同时，需要确保维修过程中不会对现有的监控系统造成更大的影响。
4. 维修成本：维修成本应该合理控制，避免过高的费用。
维修方案应考虑设备的维修费用、人力成本以及可能需要的备件等。
三、解决方案1. 故障诊断：对于监控系统的故障，我们建议采用以下步骤进行诊断：a. 检查电源和连接：确保监控设备的电源和连接线正常工作，没有松动或损坏。
b. 检查设备设置：检查设备的设置，确保其符合要求，例如摄像头的焦距、曝光等参数设置。
c. 软件检测：使用专业的监控软件进行故障检测，对设备进行测试和分析，找出故障原因。
2. 维修方案：根据故障的具体情况，我们提供以下维修方案：a. 更换损坏设备：如果设备损坏严重，无法修复，建议及时更换新设备。
b. 修复软件问题：对于软件问题，可以尝试重新安装或升级软件，修复可能存在的错误。
c. 调整设置：根据监控系统的实际需求，调整设备的设置，以提高图像质量和系统性能。
d. 重新布线：如果监控系统的布线存在问题，导致信号不稳定或图像质量下降，建议重新布线以改善问题。
3. 维修时间：为了尽快解决故障，我们建议采取以下措施：a. 快速响应：及时响应客户的报修请求，尽快派遣技术人员进行故障诊断和维修。
b. 预约维修时间：与客户协商，确定维修时间，以便技术人员能够及时到达现场进行维修。
监控系统常见故障及处理方法ppt课件
视频监控系统常见故障及处理方法
• 监视器上出现木纹状的干扰 • 这种干扰的出现，轻微时不会淹没正常图像，而 严重时图像就无法观看了(甚至破坏同步)。这种故 障现象产生的原因较多也较复杂。
视频监控系统常见故障及处理方法
监视器上出现木纹状的干扰 • 视频传输线缆的质量不好，特别是屏蔽性能差(屏蔽网 不是质量很好的铜线网，或屏蔽网过稀而起不到屏蔽作 用)。与此同时，这类视频线的线阻过大，因而造成信 号产生较大衰减也是加重故障的原因。此外，这类视频 线的特性阻抗不是75Ω以及参数超出规定也是产生故障 的原因之一。 • 由于产生上述的干扰现象不一定就是视频线缆不良而产 生的故障，因此这种故障原因在判断时要准确和慎重。 只有当排除了其它可能后，才能从视频线不良的角度去 考虑。若真是电缆质量问题，最好的办法当然是把所有 的这种电缆全部换掉，换成符合要求的电缆，这是彻底 解决问题的最好办法。
• 录像机无法回放录像 • 首先进入菜单看每一个摄 像头都是否开启了录像功 能，系统一般默认是自动 录像，但由于有些操作员 误操作取消了录像，需要 进入菜单重新设置。 • 如果开启了录像功能还是 无法回放则需要检查录像 机与硬盘连接是否正常。
视频监控系统常见故障及处理方法
• 视频矩阵无法调取单画面 到大监视器 • 这种情况主要是小监视器 上能够看到多画面（16） 画面，但是在用控制键盘 调取单画面到大监视器上 时出现黑屏，遇到这种故 障先检查录像机与矩阵的 连接线是否正常，视频接 头是否有松动、虚焊现象。
• 控制键盘无法控制高速球旋转 • 出现这种情况首先是检查高速 球机的控制线与云台是否连接 好，如果控制线连接正常则可 以检查高速球的地址码是否和 矩阵地址码一致。如若不一致 则需要将其调整一致。 • 室外云台因环境温度过高、过 低、防水等措施不良而出现故 障甚至损坏。
监控摄像头常见故障及维修
监控摄像头常见故障及维修1、云台的故障一个云台在使用后不久就运转不灵或根本不能转动，是云台常见的故障。
这种情况的出现除去产品质量的因素外，一般是以下各种原因造成的：（1）只允许将摄像机正装的云台，在使用时采用了吊装的方式。
在这种情况下，吊装方式导致了云台运转负荷加大，故使用不久就会导致云台的转动机构损坏，甚至烧毁电机。
（2）摄像机及其防护罩等总重量超过云台的承重。
特别是室外使用的云台，往往防护罩的重量过大，常会出现云台转不动（特别垂直方向转不动）的问题。
（3）室外云台因环境温度过高、过低、防水、防冻措施不良而出现故障甚至损坏。
2、距离过远时，操作键盘无法通过解码器对摄像机（包括镜头）和云台进行遥控。
·这主要是因为距离过远时，控制信号衰减太大，解码器接收到的控制信号太弱引起的。
这时应该在一定的距离上加装中继盒以放大整形控制信号。
3、监视器的图像对比度太小，图像淡。
·这种现象如不是控制主要机及监视器本身的问题，就是传输距离过远或视频传输线衰减太大。
·在这种情况下，应加入线路放大和补偿的装置。
4、图像清晰度不高、细节部份丢失、严重时出现彩色信号丢失或饱各度过小。
·这是由于图像信号的高频端损失过大，以3MHz 以上频率的信号基本丢失造成的。
·这种情况或因传输距离过远，而中间又无放大补偿装置；或因视频传输电缆分布电容过大；或因传输环节中在传输线的芯线与屏蔽线间出现了集中分布的等效电容造成的。
5、色调失真。
·这是在远距离的视频基带传输方式下容易出现的故障现象。
主要原因是由传输线引起的信号高频段相移过大而造成的。
这种情况应加相位补偿器。
6、操作键盘失灵。
·这种现象在检查连线无问题时，基本上可确定为操作键盘“死机”造成的。
键盘的操作使用说明上，一般都有解决“死机”的方法。
例如“整机复位”等方式，可用此方法解决。
如无法解决，就可以是键盘本身的损坏了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 1 . 5 V 音 频 放 大 （ 待 机 2 V ）
4 5 0 V 2 2 0 U F
D 8 1 3
1 2 V 辅 助 电 源 （ 待 机 2 V ）
C 1 8 0 3 0 3 0 u F / 2 5 V D 8 1 5 C 4 8 7 4 u 7 F / 2 5 V
R T 8 0 1
D 8 0 4 R 4 8 7 1 1
第8章 监视器简单故障维修
3．220V电源经过开关由P901排线到主电路板上的开关电源部分供电，拔 开排插P901,使后面板和主电路板完全分离。
4．用地线对高压包高压嘴进行放电，CRT类的监示器正常工作断电后在相 当长的一段时间内高压包高压嘴还有很高的电压存在，所以要进行放电以免
操作人员被电击。用尖嘴钳或手轻轻的拉起高压帽的橡胶边使高压嘴和钢爪 显示出来如图8-9所示，然后手拿地线的绝缘层用地线的金属端去触碰高压嘴 上的钢爪可以看到闪亮的电火花和清脆的“啪”放电声，注意要多放几次电。 用尖嘴钳夹紧高压嘴上的钢爪并提起高压帽使钢爪脱离高压嘴口如图8-10所 示。
D 8 0 9 R 8 4 2 1 0R 8 6 3 1 0 R 8 1 7 1 8 0 Q 8 0 4 8 0 5 0 3 . 3 V 微 处 理 器 电 源 Q 8 0 2 5 5 5 1
R L 8 7 1
消 磁 线 圈
C 8 4 6D 8 1 4 D 8 1 7 D 8 1 8 R 8 1 8 1 . 2 KZ D 8 0 3 C 8 4 4
图8-17卸下主线路板后侧的自 攻螺丝
图8-18拉出线路板
《安防系统维护与设备维修》
第8章 监视器简单故障维修
图8-19卸下主电路板和塑料支架相连螺丝
图8-20主板和塑料支架分离
图8-21分离后的线路板
图8-22主板凹口和白箭头与塑料支架凸起
《安防系统维护与设备维修》
第8章 监视器简单故障维修
8.1 CRT监视器简单故障维修
图8-14拔开面板操作 按键排线p202
《安防系统维护与设备维修》
第8章 监视器简单故障维修
图8-15拔开消磁线圈插座
图8-16喇叭连接线
《安防系统维护与设备维修》
第8章 监视器简单故障维修
7．现在和主线路板相连接的所有排插都已经和主线路板分离了就可以取 出主线路板了，卸下主线路板后侧的3枚3×20的自攻螺丝如图8-17所示， 双手抓住线路板的后部向外拉出线路板使它两边脱离塑料凹槽如图1-18所 示。卸下主电路板和塑料支架相连的3枚3×12自供螺丝如图8-19所示，压 下塑料板扣翘起线路板使主板和塑料支架分离如图8-20所示，分离后的线 路板如图8-21所示
６．盖上上盖板如图8-4所示，拧上盖板两侧的4颗 M4×12的的密纹螺丝 如图8-3所示，装上后盖如图8-1所示，上部份有7颗M4×12的密纹螺丝， 下部份有3颗自攻4×15螺丝。现在监视器回装完成。
《安防系统维护与设备维修》
第8章 监视器简单故障维修
8.1 Cห้องสมุดไป่ตู้T监视器简单故障维修
8.1.3电源电路故障的故障维修
盖板上的接地端螺丝M3取下接地线（黄绿相间的花线如图8-8所示）。
图8-3侧盖的拆卸
图8-4整盖的拆卸
《安防系统维护与设备维修》
第8章 监视器简单故障维修
图8-5 内部电路板和元件的布局
图8-6 拔开PG9001排插
图8-7 电源插座中间的保护地线
图8-8松开接地端螺丝M3
《安防系统维护与设备维修》
图8-9 放电操作
图8-10高压帽钢爪脱 离高压嘴口
《安防系统维护与设备维修》
第8章 监视器简单故障维修
５．显像管管座的拆卸，一手压住显示器的背顶部另一只手抓 住带管座的线路板如图8-11所示。抓住管座的那只手要均匀的 用力缓慢很小幅度摇动并逐渐往外拉，拔开管座边上的连接地 线如图8-12所示。
图8-11显示管管座的拆卸
４．高压帽装回高压嘴，抓住高压帽的橡皮边让一钢爪挂在圆型高压嘴上， 另一只钢爪用尖嘴钳钳进圆型高压嘴中如图8-10所示，装好高压帽后要在 皮圈顶上用力按下使钢爪能涨开并能排出高压嘴里的空气使高压帽很好的 吸附在高压嘴上。
５．后面板和主电路板排线的连接，分别插上CN801、S901、S902、 S903排插，插上电源插座中间的保护地线如图8-所示7，用起子拧上后盖 板上的接地端螺丝M3取下接地线（黄绿相间的花线如图8-所示8），装回 输入输出板上的PG9001排插。
《安防系统维护与设备维修》
第8章 监视器简单故障维修
8.1 CRT监视器简单故障维修
8.1.1 CRT监视器的拆解与认识（以TCL TM15的CRT监视器为例）
注意：本次操作都是电源断开状态下完成
１．卸下后盖如图8-1，上部分有7颗M4×12的密纹螺丝，下部分有3颗自攻 4×15螺丝如图8-2所示。
图8-25 监视器开关电源电原理图（根据实物测绘，仅供参考）
所示，插上管座边上的连接地 线如图8-12所示。
《安防系统维护与设备维修》
第8章 监视器简单故障维修
３．接下来是显像管管座的回装，要注意右手要水平均匀用力不能鲁莽使 劲，因为显像管后座是玻璃封装的比较脆弱，而玻璃管水平所能承受的压 力还是比较大的，所以要水平均匀用力。这个回装过程心一定要细心，如 图8-11所示。
1.电源电路分析：
开关电源和消磁电路如图8-23所示，图中有白色条带包围的部分就是开关电源初
级和消磁电路，它代表了这部分电路是热地的它工作电压高有危险的提示。
1）开关电源工作原理：
电 路 如 图 8-24 所 示 电 源 经 开 关 加 到 保 险 丝 F801 图 8-23 中 所 示 、 互 感 线 圈 LF801 、 LF802、C801、C802、R839组成的共模滤波电路，DB801桥式整流变成300V左右的脉动 直流电，电压过热敏电阻RT802到滤波电容C803图8-23中所示、450V/220μ F经开关变 压器T801的初级线圈（1、3绕组）过电感L802到开关管7N60的源极、漏极、5W0.1Ω 电 阻到热地。同时300V直流电压分别经电阻R801、R804加到NCP1337的1脚布朗保护端、8 脚高压输入端，在电路供电正常时5脚输出信号到MOSFET管Q801/7N60F上，开关电源初 级开始通电工作，开关变压器T801的每组线圈上的感应电压经各组二极管整流和电容 滤波得到每组所需电压，开关变压器T801的初级线圈3、4感应电压经电阻R811、D804、 C812到NCP1337的6脚供电端为芯片提供正常稳定的工作电压，使电路进入准谐振式工 作状态。
通过本项目的学习对CRT、LCD监视器实体拆解和回装，使 学生掌握CRT和LCD监视器的拆卸和重装技能，对于CRT、 LCD监视器的基本参数、原理能更深刻地理解，能够维修 CRT、LCD监视器典型故障。
《安防系统维护与设备维修》
第8章 监视器简单故障维修
学习目标
了解CRT、LCD监视器的基本结构和掌握拆解技能。 认识CRT、LCD监视器的参数性能。 掌握电路基本构成（单元电路和积木化电路结构） 通过对CRT、LCD监视器各基本电路的典型故障形成原因的 分析和维修的思路方法，提高对监视器故障的判断和维修能力。
不能胜利进入塑料凹槽。装上主线 路板后侧的自攻螺丝3×20图8-17所 示。现在主板已经安装到位了。
２．插上伴音功放的喇叭连接 线左右两条P601、P602如图 8-16所示，插上消磁线圈插座 CN802如图8-15所示，插上面 板操作按键排线P202如图814所示插上，插上行场扫描偏 转线圈的排插P401如图1-13
V R 8 0 1 1 K
R 8 0 3
2 . 7 K C 8 0 6
C 8 1 4
R 2 3 0 I C 8 0 2 T L 4 3 1
R 8 3 3 4 . 3 K R 8 3 2 3 9 K
待 机 控 制 I C 2 0 1 3 8 脚 C 8 3 8 1 0 0 0
Q 8 0 8 C 1 4 4
C 8 4 3 Q 8 0 3 C 1 8 1 5
5 V 微 处 理 器 电 源
L 8 0 4 D 8 0 8 L 8 2 4 R 1 8 0 1 K 4 AC R 8 8 4 1 0 6 0 1 . K 0 1Z D 8 0 4 C 8 4 2 1 1 0 V 行 电 源 （ 待 机 2 2 V ）
图8-1 后盖的拆卸
图8-2下部螺丝的拆卸
《安防系统维护与设备维修》
第8章 监视器简单故障维修
2．卸开上盖板两侧的4颗M4×12的密纹螺丝如图8-3。拿住上盖的后端轻轻的用 力向后上方提起就能打开上盖板如图8-4所示。现在可以清楚的观察到显示器内部 电路板和元件的布局、结构如图8-5。后盖卸开发现还有5根排线与主板相连如图86所示先拔开输入输出板上的PG9001排插，再分别拔开主板上排插CN801、S901、 S902、S903，它们分别是前面板供电、音视频1输入输出（I/O）、音视频2输入 输出（I/O）、S端子输入；取下电源插座中间的保护地线如图8-7，用起子松开后
2 2 0 u F / 1 6 0 V
R 8 2 9 1 8 0 K
R 8 4 4 1 K
D 8 0 7
N C P 1 3 3 7 C 8 1 5 0 . 1
I N 4 1 4 8 R 8 0 9 1 0 0 R 8 0 8
4 I C 8 0 3 P C 1 2 3 R 8 1 9 2 2 0 Z D 8 0 2 C 4 8 7 5 u 0 F / 2 5 V 1R 8 2 0 2 . 2 K
R 8 5 2 Q 8 0 61 K C 1 8 1 5
Z D 8 0 1
R 8 4 5 4 . 7 K
R 8 0 1 R 8 0 4 4 . 7 M 1 K
