【CN210334052U】一种力矩螺母铆压装置【专利】
一种自动螺丝紧固装置[实用新型专利]
![一种自动螺丝紧固装置[实用新型专利]](https://img.taocdn.com/s3/m/2c54d65b001ca300a6c30c22590102020740f2cb.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020061965.2(22)申请日 2020.01.13(73)专利权人 上海赛摩电气有限公司地址 200000 上海市宝山区蕴川路4515号未来已来科技园3号楼(72)发明人 俞烽 (74)专利代理机构 南京中高专利代理有限公司32333代理人 潘甦昊(51)Int.Cl.B23P 19/06(2006.01)B23P 19/00(2006.01)(54)实用新型名称一种自动螺丝紧固装置(57)摘要本实用新型公开了一种自动螺丝紧固装置，包括：安装座，其纵向设置，所述安装座的侧面纵向设置一导轨，所述导轨上滑动安装一滑块，所述安装座设置在一机械臂上；驱动机构，其纵向朝下设置在所述滑块上；升降气缸，其纵向朝下设置在所述安装座顶部，所述升降气缸的伸缩端与所述滑块联动；以及紧固部，其包括批头和批头套筒，所述批头纵向设置且顶部与所述驱动机构的驱动端连接，所述批头套筒固定安装在所述驱动机构正下方，所述批头套筒通过导气管与一真空发生器连接，所述批头伸缩在所述批头套筒中。
本实用新型的通过真空吸附系统将螺丝吸附在批头上，再由打螺丝结构实现螺丝全自动安装及紧固，具有自动化程度高，生产效率高的有益效果。
权利要求书1页 说明书4页 附图3页CN 211759714 U 2020.10.27C N 211759714U1.一种自动螺丝紧固装置，其特征在于，包括：安装座（1），其纵向设置，所述安装座（1）的侧面纵向设置一导轨（11），所述导轨（11）上滑动安装一滑块（12），所述安装座（1）设置在一机械臂上；驱动机构（3），其纵向朝下设置在所述滑块（12）上；升降气缸（4），其纵向朝下设置在所述安装座（1）顶部，所述升降气缸（4）的伸缩端与所述滑块（12）联动；以及紧固部（5），其包括批头（51）和批头套筒（52），所述批头（51）纵向设置且顶部与所述驱动机构（3）的驱动端连接，所述批头套筒（52）固定安装在所述驱动机构（3）正下方，所述批头套筒（52）通过导气管与一真空发生器（6）连接，所述批头（51）伸缩在所述批头套筒（52）中。
一种大扭矩螺母锁紧装置[实用新型专利]
![一种大扭矩螺母锁紧装置[实用新型专利]](https://img.taocdn.com/s3/m/fcfabae081eb6294dd88d0d233d4b14e84243e4d.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920819018.2(22)申请日 2019.05.31(73)专利权人 科诺思膜技术（厦门）有限公司地址 361000 福建省厦门市翔安区市头路98号四层B室(72)发明人 周静 (74)专利代理机构 厦门市首创君合专利事务所有限公司 35204代理人 张松亭(51)Int.Cl.B25B 27/14(2006.01)(54)实用新型名称一种大扭矩螺母锁紧装置(57)摘要本实用新型公开了一种大扭矩螺母锁紧装置，包括机架，所述机架顶部安装有电动扭力扳手，该电动扭力扳手一端装接有螺母套筒，所述螺母套筒下方安装有反力臂伸缩扳手，该反力臂伸缩扳手通过驱动气缸驱动运行，驱动气缸相对反力臂伸缩扳手安装于机架另一侧。
另外还包括挂钩，机架两侧安装有二个把手，该二个把手上安装有多个用于吊装的吊装块，所述挂钩适配挂接吊装块以吊装机架。
本实用新型通过反力臂伸缩扳手将被锁紧部件和本装置固定，并通过电动扭力扳手带动螺母套筒旋转将螺母锁紧，锁紧过程中电动扭力扳手产生的反作用力通过反力臂伸缩扳手跟被锁紧部件被锁时产生的扭力相互抵消，使得该装置在锁紧过程中自身不会旋转，保证了操作者的安全。
权利要求书1页 说明书3页 附图4页CN 210452586 U 2020.05.05C N 210452586U1.一种大扭矩螺母锁紧装置，其特征在于：包括机架，所述机架顶部安装有电动扭力扳手，该电动扭力扳手一端装接有螺母套筒，所述螺母套筒下方安装有反力臂伸缩扳手，该反力臂伸缩扳手通过驱动气缸驱动运行，所述驱动气缸相对所述反力臂伸缩扳手安装于机架另一侧；还包括挂钩，所述机架两侧安装有二个把手，该二个把手上安装有多个用于吊装的吊装块，所述挂钩适配挂接吊装块以吊装所述机架。
2.根据权利要求1所述的一种大扭矩螺母锁紧装置，其特征在于：所述机架两侧分别安装有电动扭力扳手电源和反力臂伸缩扳手电源，所述电动扭力扳手连接所述电动扭力扳手电源，所述驱动气缸与所述反力臂伸缩扳手电源相连接。
【CN210334635U】一种螺母加工用攻丝装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920655251.1(22)申请日 2019.05.09(73)专利权人 邯郸市鼎峰紧固件有限公司地址 057150 河北省邯郸市永年区临洺关镇东召庄村东(72)发明人 郝瑞航 薛光峰 (74)专利代理机构 石家庄领皓专利代理有限公司 13130代理人 姬学森(51)Int.Cl.B23G 1/16(2006.01)(54)实用新型名称一种螺母加工用攻丝装置(57)摘要本实用新型公开了一种螺母加工用攻丝装置，包括保护壳、攻丝机主体和水平调节机构，所述保护壳安装在攻丝机主体前表面，水平调节机构安装在攻丝机主体底端四角表面，所述保护壳内部设置有固定架，所述固定架内部设置有防水外壳，所述防水外壳固定于固定架内侧表面，所述防水外壳内部底端设置有导液槽，所述导液槽一端设置有液体出口，所述液体出口底端设置有导液管，所述导液管一端设置有卡箍且贯穿于导液管；通过在攻丝机主体前表面加装螺母风干机构，操作简单，使用方便，有效提高了螺母的风干速度，节约了时间成本和人工成本，也降低了工作人员的工作量，同时提高了产品的竞争力，避免了因风干不及时，影响了发货时间，是用户体验降低。
权利要求书2页 说明书4页 附图5页CN 210334635 U 2020.04.17C N 210334635U权 利 要 求 书1/2页CN 210334635 U1.一种螺母加工用攻丝装置，包括保护壳(6)、攻丝机主体和水平调节机构，其特征在于：所述保护壳(6)安装在攻丝机主体前表面，水平调节机构安装在攻丝机主体底端四角表面，所述保护壳(6)内部设置有固定架(14)，所述固定架(14)内部设置有防水外壳(13)，所述防水外壳(13)固定于固定架(14)内侧表面，所述防水外壳(13)内部底端设置有导液槽(21)，所述导液槽(21)一端设置有液体出口(17)，所述液体出口(17)底端设置有导液管(23)，所述导液管(23)一端设置有卡箍(22)且贯穿于导液管(23)，所述防水外壳(13)内部设置有甩干桶(16)，所述甩干桶(16)外侧一端表面设置有第一轴承(15)且贯穿于甩干桶(16)，所述第一轴承(15)外侧固定于防水外壳(13)内侧表面，所述甩干桶(16)一端设置有传动杆A(34)，所述传动杆A(34)一端设置有第二轴承(26)，且贯穿于传动杆A(34)，所述第二轴承(26)外侧固定于防水外壳(13)一端内部表面，所述传动杆A(34)另一端设置有第三轴承(27)且贯穿于第三轴承(27)，所述第三轴承(27)一端固定于固定架(14)内部一端表面，所述传动杆A(34)外侧设只有传动带(30)且贯穿于传动杆A(34)，所述传动带(30)另一端连接于传动杆(29)且贯穿于传动杆(29)，所述传动杆(29)一端连接于电机(28)，另一端连接于第四轴承(10)，所述电机(28)均设置有第五螺栓(43)，胶垫(42)均贯穿于电机(28)两端和固定架(14)的底端，所述第四轴承(10)一端固定于固定架(14)内部一端表面，所述第四轴承(10)处于第三轴承(27)底端，所述固定架(14)底端一侧两端均设置有液压缸(18)，所述液压缸(18)顶端设置有第一螺栓(19)，所述第一螺栓(19)均贯穿于液压缸(18)两侧和固定架(14)底端一侧两端，所述液压缸(18)底端两侧均设置有第二螺栓(20)，所述第二螺栓(20)均贯穿于液压缸(18)底端两侧和保护壳(6)内侧底端，所述固定架(14)底端另一侧两端均设置有固定杆(32)，所述固定杆(32)顶端设置有第三螺栓(31)，所述第三螺栓(31)均贯穿于固定杆(32)顶端两侧和固定架(14)底端另一侧两端，所述固定杆(32)顶端两侧均设置有第四螺栓(33)，所述第四螺栓(33)均贯穿于固定杆(32)底端两侧和保护壳(6)的内侧底端，所述保护壳(6)前表面设置有开关面板(11)，所述开关面板(11)一端设置有液压缸开关(8)，另一端设置有电机开关(9)，所述保护壳(6)顶端表面设置有进料口(25)，所述进料口(25)下端设只有出料口A(24)，所述液压缸(18)和电机(28)与开关面板(11)电线连接，所述保护壳(6)底端四角均设置有滑轮(7)。
一种圆螺母力矩紧固工装[发明专利]

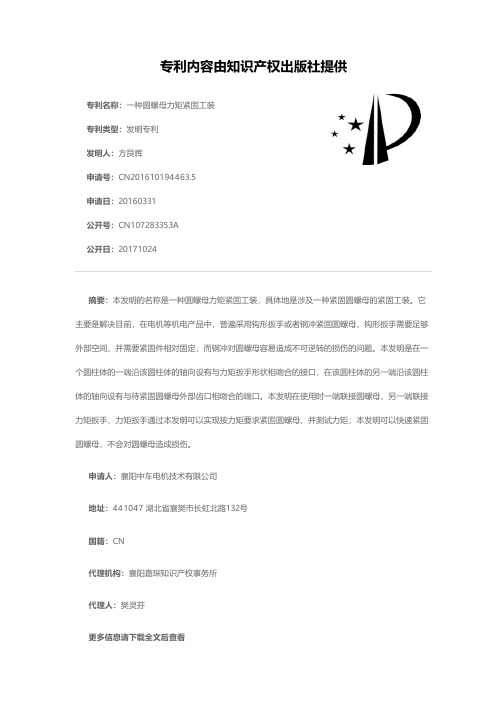

![一种圆螺母力矩紧固工装[发明专利]](https://img.taocdn.com/s3/m/b9b86ab977232f60dccca1bf.png)
专利名称：一种圆螺母力矩紧固工装专利类型：发明专利
发明人：方艮辉
申请号：CN201610194463.5
申请日：20160331
公开号：CN107283353A
公开日：
20171024
专利内容由知识产权出版社提供
摘要：本发明的名称是一种圆螺母力矩紧固工装，具体地是涉及一种紧固圆螺母的紧固工装。
它主要是解决目前，在电机等机电产品中，普遍采用钩形扳手或者钢冲紧固圆螺母，钩形扳手需要足够外部空间，并需要紧固件相对固定，而钢冲对圆螺母容易造成不可逆转的损伤的问题。
本发明是在一个圆柱体的一端沿该圆柱体的轴向设有与力矩扳手形状相吻合的接口，在该圆柱体的另一端沿该圆柱体的轴向设有与待紧固圆螺母外部齿口相吻合的端口。
本发明在使用时一端联接圆螺母，另一端联接力矩扳手，力矩扳手通过本发明可以实现按力矩要求紧固圆螺母，并测试力矩；本发明可以快速紧固圆螺母，不会对圆螺母造成损伤。
申请人：襄阳中车电机技术有限公司
地址：441047 湖北省襄樊市长虹北路132号
国籍：CN
代理机构：襄阳嘉琛知识产权事务所
代理人：樊灵芬
更多信息请下载全文后查看。
一种改进的压铆螺母铆接工装[实用新型专利]

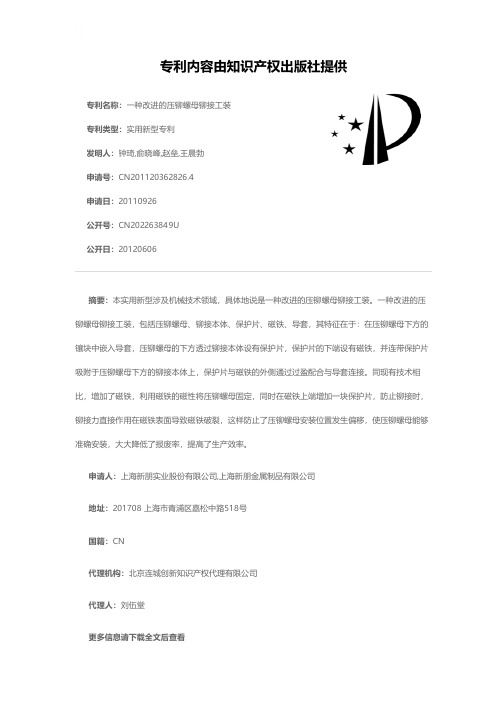

![一种改进的压铆螺母铆接工装[实用新型专利]](https://img.taocdn.com/s3/m/29d8e9cbaaea998fcc220ee8.png)
专利名称：一种改进的压铆螺母铆接工装专利类型：实用新型专利
发明人：钟琦,俞晓峰,赵垒,王晨勃
申请号：CN201120362826.4
申请日：20110926
公开号：CN202263849U
公开日：
20120606
专利内容由知识产权出版社提供
摘要：本实用新型涉及机械技术领域，具体地说是一种改进的压铆螺母铆接工装。
一种改进的压铆螺母铆接工装，包括压铆螺母、铆接本体、保护片、磁铁、导套，其特征在于：在压铆螺母下方的镶块中嵌入导套，压铆螺母的下方透过铆接本体设有保护片，保护片的下端设有磁铁，并连带保护片吸附于压铆螺母下方的铆接本体上，保护片与磁铁的外侧通过过盈配合与导套连接。
同现有技术相比，增加了磁铁，利用磁铁的磁性将压铆螺母固定，同时在磁铁上端增加一块保护片，防止铆接时，铆接力直接作用在磁铁表面导致磁铁破裂，这样防止了压铆螺母安装位置发生偏移，使压铆螺母能够准确安装，大大降低了报废率，提高了生产效率。
申请人：上海新朋实业股份有限公司,上海新朋金属制品有限公司
地址：201708 上海市青浦区嘉松中路518号
国籍：CN
代理机构：北京连城创新知识产权代理有限公司
代理人：刘伍堂
更多信息请下载全文后查看。
一种用于螺母自动压铆设备的弹性压头[实用新型专利]

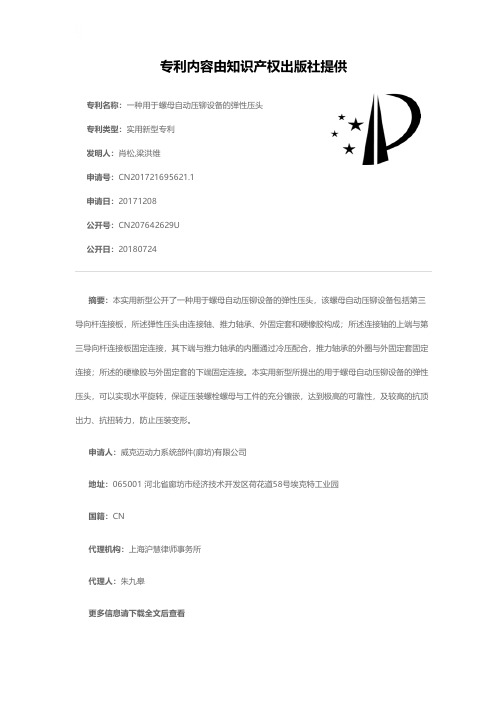

![一种用于螺母自动压铆设备的弹性压头[实用新型专利]](https://img.taocdn.com/s3/m/41022700856a561253d36f0b.png)
专利名称：一种用于螺母自动压铆设备的弹性压头专利类型：实用新型专利
发明人：肖松,梁洪维
申请号：CN201721695621.1
申请日：20171208
公开号：CN207642629U
公开日：
20180724
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于螺母自动压铆设备的弹性压头，该螺母自动压铆设备包括第三导向杆连接板，所述弹性压头由连接轴、推力轴承、外固定套和硬橡胶构成；所述连接轴的上端与第三导向杆连接板固定连接，其下端与推力轴承的内圈通过冷压配合，推力轴承的外圈与外固定套固定连接；所述的硬橡胶与外固定套的下端固定连接。
本实用新型所提出的用于螺母自动压铆设备的弹性压头，可以实现水平旋转，保证压装螺栓螺母与工件的充分镶嵌，达到极高的可靠性，及较高的抗顶出力、抗扭转力，防止压装变形。
申请人：威克迈动力系统部件(廊坊)有限公司
地址：065001 河北省廊坊市经济技术开发区荷花道58号埃克特工业园
国籍：CN
代理机构：上海沪慧律师事务所
代理人：朱九皋
更多信息请下载全文后查看。
【CN210255014U】一种螺栓组件的拧紧装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920555235.5(22)申请日 2019.04.23(73)专利权人 上海鹄鸫重工机械有限公司地址 201411 上海市奉贤区奉城镇协新路388号2幢(72)发明人 王世峰 (51)Int.Cl.B23P 19/06(2006.01)(54)实用新型名称一种螺栓组件的拧紧装置(57)摘要本实用新型公开一种螺栓组件的拧紧装置，包括第一拧紧头部、夹持导向部和压缩弹簧，夹持导向部包括套筒、盖板、第一卡盘、第二卡盘和外部夹头。
本实用新型通过在槽式内腔第一卡盘、第二卡盘间设置压缩弹簧，在第一卡盘和第二卡盘上设置相啮合的凸块，在拧紧时水平施加压使压缩弹簧压缩，第一卡盘将逐渐脱出槽式内腔，第一卡盘上的凸块和第二卡盘上的凸块啮合，外部夹头的转动带动第一拧紧头部转动上紧螺栓；然后，去掉外部水平力，压缩弹簧伸长，第一卡盘上的凸块和第二卡盘上的凸块脱离，第一卡盘退回槽式内腔而套筒继续转动从而拧紧外螺母。
本实用新型的螺栓组件拧紧装置可以一次完成钢构件螺栓连接的拧紧和螺栓头部螺母的拧紧，效率高。
权利要求书1页 说明书4页 附图3页CN 210255014 U 2020.04.07C N 210255014U权 利 要 求 书1/1页CN 210255014 U1.一种螺栓组件的拧紧装置，其特征在于，所述拧紧装置包括第一拧紧头部、夹持导向部和压缩弹簧；所述第一拧紧头部为端部呈正六角形截面的杆状物，用于拧紧螺栓时插入所述螺栓组件头部的内六角孔；所述夹持导向部包括套筒、盖板、第一卡盘、第二卡盘和外部夹头；所述套筒为一筒状物，所述套筒的一端为第二拧紧头部且内筒壁为内六角形，所述套筒的另一端螺栓固定所述盖板，所述盖板的中心开设有第一穿孔，所述套筒的内壁上设置有凸起的环状限位部，所述环状限位部的中心设置有第二穿孔；所述套筒、所述盖板和所述环状限位部围合成腔室；所述腔室靠近所述环状限位部部分为圆形内腔，所述腔室靠近所述盖板部分为固定在所述套筒上的槽式内腔；所述第一卡盘为与所述槽式内腔形状契合的板状物，所述第一卡盘在所述压缩弹簧自由状态时位于所述槽式内腔中，在所述压缩弹簧压紧态时位于所述圆形内腔中；所述第一卡盘在靠近所述盖板的表面上固定连接所述外部夹头，所述外部夹头从所述第一穿孔中穿出并延伸至所述套筒外部；所述第一卡盘靠近所述腔室内侧的表面上设置有第一凸台和第一弹簧限位块，所述压缩弹簧第一端部套装在所述第一弹簧限位块上；所述第二卡盘为设置在所述圆形内腔中的圆盘，所述第二卡盘平行于所述环状限位部，所述第二卡盘靠近所述腔室内侧的表面上设置有第二凸台和第二弹簧限位块，所述压缩弹簧第二端部套装在所述第二弹簧限位块上；所述第二卡盘的靠近所述环状限位部的表面上固定连接所述第一拧紧头部端部，所述第一拧紧头部从所述第二穿孔中穿出并延伸至所述套筒外部，所述压缩弹簧的形变长度大于所述第一拧紧头部伸出所述套筒之外的长度；所述第一凸台和所述第二凸台设置在所述压缩弹簧绕圈外侧，且在所述压缩弹簧轴的周向错位分布，所述第一凸台和所述第二凸台啮合后的高度大于所述压缩弹簧的压紧长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920632025.1
(22)申请日 2019.05.06
(73)专利权人 河北拓发通信电力器材制造有限
公司
地址 057150 河北省邯郸市永年河北铺工
业区
(72)发明人 纪学飞 张同国
(74)专利代理机构 石家庄领皓专利代理有限公
司 13130
代理人 王丹
(51)Int.Cl.
B21D 39/00(2006.01)
B21D 43/20(2006.01)
B21D 55/00(2006.01)
(54)实用新型名称
一种力矩螺母铆压装置
(57)摘要
本实用新型公开了一种力矩螺母铆压装置，
包括主体，还包括盛放结构和收纳结构，所述主
体包括支柱，所述盛放结构包括收纳盒，所述收
纳盒位于支柱的一侧，所述收纳盒的一侧连接有
连接板，所述连接板的一侧固定连接有支柱，所
述收纳盒的内表面一侧连接有弹簧，所述弹簧的
一侧固定连接有储物盒，所述储物盒的内侧固定
连接有收纳桶，所述储物盒的一侧连接有转轴，
所述转轴的一侧连接有拉环；本实用新型中，通
过设置在支柱一侧的盛放装置，方便使用者在对
螺母铆压后，将已经完成的成品收纳放置起来，
有利于使用者操作其他工作，节约了收纳成品的
时间，提高了工作效率，在一定程度上给装置带
来了一定的便利性。
权利要求书1页 说明书3页 附图3页CN 210334052 U 2020.04.17
C N 210334052
U
权 利 要 求 书1/1页CN 210334052 U
1.一种力矩螺母铆压装置，包括主体，其特征在于：还包括盛放结构和收纳结构，所述主体包括支柱(3)，所述盛放结构包括收纳盒(8)，所述收纳盒(8)位于支柱(3)的一侧，所述收纳盒(8)的一侧连接有连接板(6)，所述连接板(6)的一侧固定连接有支柱(3)，所述收纳盒(8)的内表面一侧连接有弹簧(7)，所述弹簧(7)的一侧固定连接有储物盒(9)，所述储物盒(9)的内侧固定连接有收纳桶(10)，所述储物盒(9)的一侧连接有转轴(11)，所述转轴(11)的一侧连接有拉环(12)。
2.根据权利要求1所述的一种力矩螺母铆压装置，其特征在于：所述收纳结构包括保护壳(14)，所述保护壳(14)的一端固定连接有凹槽(18)，所述凹槽(18)的一侧连接有滑轮(17)，所述滑轮(17)的一侧固定连接有盛放盒(13)，所述保护壳(14)的一侧固定连接有绕线柱(15)，所述绕线柱(15)的一侧连接有转动盘(16)。
3.根据权利要求1所述的一种力矩螺母铆压装置，其特征在于：所述主体还包括螺母柱送料上模(1)，所述螺母柱送料上模(1)位于支柱(3)的一侧，所述螺母柱送料上模(1)的底部连接有螺母柱送料下模(2)，所述支柱(3)的一侧连接有脚踏板(4)。
4.根据权利要求1所述的一种力矩螺母铆压装置，其特征在于：所述收纳桶(10)的底部开设有收紧凹槽，所述收紧凹槽的长度为收纳桶(10)宽度的四分之一。
5.根据权利要求2所述的一种力矩螺母铆压装置，其特征在于：所述保护壳(14)的内侧具有与绕线柱(15)相对应的收缩管套，所述绕线柱(15)可以收纳进保护壳(14)。
6.根据权利要求1所述的一种力矩螺母铆压装置，其特征在于：所述弹簧(7)与储物盒(9)相互紧密连接，所述拉环(12)的外表面包裹有聚乙烯膜。
7.根据权利要求1所述的一种力矩螺母铆压装置，其特征在于：所述支柱(3)与连接板(6)之间通过螺栓(5)进行连接，所述连接板(6)与弹簧(7)相互紧密连接。
8.根据权利要求1所述的一种力矩螺母铆压装置，其特征在于：所述弹簧(7)与收纳盒
(8)相互紧密连接，所述转轴(11)与拉环(12)为一体式结构。
9.根据权利要求2所述的一种力矩螺母铆压装置，其特征在于：所述绕线柱(15)与转动盘(16)相互紧密连接，所述转动盘(16)的表面设置有螺纹。
10.根据权利要求2所述的一种力矩螺母铆压装置，其特征在于：所述盛放盒(13)与滑轮(17)相互紧密连接，所述滑轮(17)与凹槽(18)相互对应卡合。
2。
