地质雷达校验规范
地质雷达校验规范
一、目的
1.1本方法适用于地质雷达的校验。
1.2地质雷达用于检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，及超前地质预报。
1.3校验方法及依据：《铁路隧道衬砌质量无损检测规程》TB10223-2004。
二、技术要求
1. 信号迭加次数可选择；
2. 具有点测与连续测量功能；
3. 具有手动或自动位置标记功能；
4. 系统增益不低于150dB；
5. 信噪比不低于60 dB；
6. 目测仪器的外观是否完好；
7. 最大探测深度应大于2m。
三、方法
目测仪器的外观是否完好，是影响测量结果。
选定一个场地，用地质雷达测出其厚度。
四、比对
用由计量机构检定的钢卷尺在与地质雷达相同的部位测量出其厚度，与地质雷达测出的厚度相对比，其误差允许±2cm。
五、校验仪器
钢卷尺5m。
六、校验结果的处理及判定
以比对的结果不超过误差值为合格。
七、校验周期
校验周期为二年。
八、记录
地质雷达比对校验方法记录。
地质雷达操作规程
地质雷达操作规程1、规程说明本规程适用于探地雷达的所有试验检测过程。
2、参数设定1）将电池装到主机上，选择与检测任务相适应的天线，将光纤分别与主机和天线连接。
2）打开主机，选择与主机所接天线相对应的天线频率。
3）扫描速度：根据测试需求进行设定。
4）时窗设置：根据探测深度进行设定（双时程），900M天线时窗一般设为30～40ns，400M天线时窗一般设为60～80ns，100M天线时窗一般设为500ns 左右。
5）采样点数：此参数一般使用默认设置。
6）信号位置：一般把第一组较大的波形调至单道波形显示区的第2格。
7）增益调节：对采样的波形信号进行放大或缩小，一般调节增益至满格的60%左右，禁止将波形信号调节至饱和，以避免信号失真。
8）滤波设置：在采集过程中对采集的数据进行过滤，去除干扰信号。
9）介电常数：根据所探测的物体通过介质对照表选择相应的介电常数。
10）保存参数：把所调节好的参数进行保存，方便下次在相同环境或介质下测量时节约调节参数的时间。
11）调入参数：把调节好的参数进行调入。
12）连续测量：采集数据时，主机和天线一直进行数据采集（适用于初支、二衬、路面测试）。
13）人工点测：采集数据时，进行人工触发，点击一次采集一道信号，适用于超前地质预报数据的采集。
14）实时处理；一般不设置为默认参数。
15）保存设置：根据需求把采集的数据保存至相应的存储器中。
3、数据采集：仪器参数设置完成后进行数据的现场采集。
4、保存采集的数据，并进行下一循环的数据采集。
5、数据采集完成并保存后，关闭主机电源，将光纤和主机与天线分离。
6、在仪器的使用过程中，若发现有任何异常的地方，应立即停止使用。
待查明原因后再进行测试。
7、地持雷达未经校验合格或超过校验周期，均不得使用。
地质雷达操作规程之欧阳学创编
地质雷达法检测操作规程1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔一般不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
（2）测线经过的表面相对平缓、无障碍、易于天线移动。
（3）避开高电导屏蔽层或大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。
5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。
一般情况线距8～12m；采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或测点。
2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5～10m应有一历程标记。
（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。

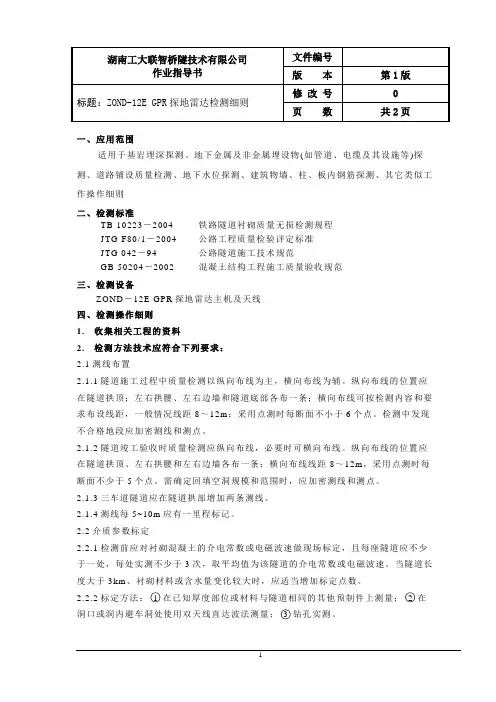

探地雷达检测细则
一、应用范围适用于基岩埋深探测、地下金属及非金属埋设物(如管道、电缆及其设施等)探测、道路铺设质量检测、地下水位探测、建筑物墙、柱、板内钢筋探测、其它类似工作操作细则二、检测标准TB 10223－2004 铁路隧道衬砌质量无损检测规程JTG F80/1－2004 公路工程质量检验评定标准JTG 042－94 公路隧道施工技术规范GB 50204－2002 混凝土结构工程施工质量验收规范三、检测设备ZOND－12E GPR探地雷达主机及天线四、检测操作细则1.收集相关工程的资料2.检测方法技术应符合下列要求：2.1测线布置2.1.1隧道施工过程中质量检测以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道拱顶；左右拱腰、左右边墙和隧道底部各布一条；横向布线可按检测内容和要求布设线距，一般情况线距8～12m；采用点测时每断面不小于6个点。
检测中发现不合格地段应加密测线和测点。
2.1.2隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m，采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线和测点。
2.1.3三车道隧道应在隧道拱部增加两条测线。
2.1.4测线每5~10m应有一里程标记。
2.2介质参数标定2.2.1检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道应不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。
当隧道长度大于3km、衬砌材料或含水量变化较大时，应适当增加标定点数。
2.2.2标定方法：○1在已知厚度部位或材料与隧道相同的其他预制件上测量；○2在洞口或洞内避车洞处使用双天线直达波法测量；○3钻孔实测。
2.2.3求取参数时应具备以下条件：○1标定目标体的厚度一般不小于15cm ，且厚度已知；○2标定记录中界面反射信号应清晰、准备。
2.2.4 标定结构应按下式计算：223.0⎪⎭⎫⎝⎛=d t r ε 9102⨯=t d u 2.3纵向布线应采用连续测量方式，扫描速度不得小于40道/s ；特殊地段或条件不允许时可采用点测方式，测量点距不宜大于20cm 。
地质雷达检测实施细则
地质雷达检测实施细则地质雷达是一种基于电磁波原理的探测设备，可以用于地下勘探、寻找地下水资源、检测地下管线等。
为了确保地质雷达的有效使用和安全性，制定一份地质雷达检测实施细则非常必要。
以下是一份地质雷达检测实施细则的范例，供参考。
一、总则1.地质雷达检测工作必须严格按照国家相关法律法规的规定进行，确保安全、高效完成任务。
2.地质雷达检测实施过程中，必须遵守现场管理规定，保持现场整洁，确保设备正常运行。
3.所有参与地质雷达检测工作的人员必须具备相关的培训和资质，熟悉操作规程和注意事项。
二、前期准备1.在进入检测区域前，要事先了解区域地质环境、地下情况，并掌握相关图纸和资料。
2.在进行地质雷达检测时，应将现场电磁干扰源清除，以保证成果质量。
3.进入检测现场前，要对地质雷达仪器进行检查，确保设备正常运行，并及时更换电池。
三、操作要点1.地质雷达应正确设置参数，包括频率、波速、取样距离等，以提高数据的准确性。
2.进行地质雷达扫描时，应保持仪器的平稳移动，避免晃动或颠簸，以保证数据的稳定性。
3.在数据采集过程中，要注意保存现场照片和记录数据的时间、坐标等关键信息，以备后期分析和比对。
4.在进行数据分析时，应结合现场地质情况，对数据进行合理解释，提取有用信息，绘制相关图像和报告。
5.在地质雷达检测过程中，要随时关注设备的工作状态和电池电量，及时更换电池，确保设备的正常运行。
四、安全措施1.发现雷电或其他极端天气情况时，应立即停止地质雷达检测，保证人员的安全。
2.在使用地质雷达时，应尽量避免接触高压线路或临近高压线路，确保人员安全。
3.在不同场地进行地质雷达检测时，应根据不同情况采取相应的安全措施，保障人员的生命财产安全。
五、数据处理和应用1.地质雷达检测完成后，应及时对数据进行备份和存储，以防数据丢失或损坏。
2.在数据处理过程中，应进行质检，对数据进行筛查和清理，排除异常数据和干扰信号。
3.在数据应用中，要根据实际需要进行数据解释和分析，提取有用信息，为后续工作提供科学依据。
地质勘察工程中的地质雷达应用规范要求
地质勘察工程中的地质雷达应用规范要求地质雷达是一种用于勘察地质结构和探测地下障碍物的工具，它可以提供有关地下情况的重要信息。
在地质勘察工程中，地质雷达的应用非常重要，但是在使用地质雷达时必须符合一定的规范要求，以确保数据的准确性和可靠性。
本文将讨论地质勘察工程中地质雷达的应用规范要求。
1. 设备校准在使用地质雷达之前，必须对设备进行校准。
校准过程中需要检查雷达的射频能量、传输和接收机的频率响应、脉冲宽度、幅度和延迟等参数。
校准后，必须记录校准结果并确保其有效性。
2. 数据收集和处理在进行地质雷达勘察时，数据的收集和处理非常重要。
数据收集时需要注意以下几点：- 确保雷达设备和传感器的正确设置和放置；- 确保传感器与土壤或岩石表面的良好接触；- 采集数据时需要保持一定的速度和距离，并保持传感器的垂直性；- 检查数据质量，如信号强度、背景噪声、传输和接收延迟等参数。
3. 数据解释和分析收集到的地质雷达数据需要进行解释和分析，以获取有关地下结构的信息。
在进行数据解释和分析时，需要注意以下几点：- 结合场地实际情况和勘察要求，选择合适的数据处理方法和算法；- 地质雷达数据解释和分析的结果需要与其他地质资料进行对比和验证；- 根据解释和分析的结果，绘制清晰、准确的地质雷达剖面图和地下地质剖面图。
4. 数据存储和报告地质雷达的勘察结果需要进行有效的数据存储和报告。
在数据存储和报告过程中，需要注意以下几点：- 对收集到的地质雷达数据进行分类和整理，建立规范的数据存储库；- 根据勘察需求和要求，编写清晰、准确的数据报告；- 数据报告应包括地质雷达勘察的目的、方法、数据处理过程、结果和分析等内容；- 报告中的数据和图像需要具备可读性和准确性，必要时可以使用适当的标注和说明。
5. 安全操作在进行地质雷达勘察时，安全操作是至关重要的。
勘察人员需要严格遵守安全规程和操作指南，确保勘察过程中的人身安全和设备完好。
必要时，应佩戴个人防护装备，并遵循现场安全要求。
地质雷达检测实施细则
地质雷达检测实施细则地基专业作业指导书地质雷达检测实施细则文件编号：版本号：编制：批准：生效日期：地质雷达检测实施细则1. 目的为了规范地质雷达检测的各个环节，特制定本细则。
2. 适用范围地质雷达检测的前期准备、检测实施。
3. 引用文件《城市工程地球物理探测规范》CJJ 7-2007；《铁路隧道衬砌质量无损检测规程》TB10223-2004;《铁路隧道工程施工质量验收标准》TB10417-2003;对于每次发出的检测报告中，必须明确该报告依据的技术标准，并严格按其标准执行。
4. 现场检测4.1检测前的准备工作4.1.1、应了解检测工程基本情况、收集相关资料。
4.1.2、设备清点：地质雷达检测仪一台，笔记本一台4.1.3、联系委托单位再次确认，联系司机和车、联系设备管理员，约定好进场时间。
4.2检测目的1、对施工范围内埋设于地下管线进行实地探测，查明施工范围内管线位置及深度，为工程的补堪、设计、施工，提供科学、准确、完整的管线系统资料；2、探测隧道衬砌背部空洞情况4.3 检测步骤4.3.1测试前的安装准备检查所有部件是否带齐，包括：电池、雷达主机、数据线、处理器电源线、信号线、工具箱、备件、固定用绑扎带、记录本；4.4.2试验/检测的工作程序（1）测试连接。
将地质雷达天线通过支架安装。
（2）在扫描前调试主机并对主机进行参数设置。
（3）打开电源，控制天线移动的人员根据操作主机的人员口令，将天线紧贴待测界面上匀速移动。
（4）测试结束。
按下stop结束测试点，保存文件并退出；（5）拆除信号线，拆除天线，支架。
4.4.5 请见证人签字。
地质雷达校验方法
地质雷达校验方法
1、概述
地质雷达用于检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布，及超前地质预报。
2、技术要求
1•信号迭加次数可选择；
2. 具有点测与连续测量功能；
3. 具有手动或自动位置标记功能；
4. 系统增益不低于150dB;
5. 信噪比不低于60 dB ；
6. 目测仪器的外观是否完好；
7. 最大探测深度应大于2m
3、方法
目测仪器的外观是否完好，是影响测量结果。
选定一个场地，用地质雷达测出其厚度。
4、比对
用由计量机构检定的钢卷尺在与地质雷达相同的部位测量出其厚度，与地质
雷达测出的厚度相对比，其误差允许土2cm
5、校验仪器
钢卷尺5m
&校验结果的处理及判定
以比对的结果不超过误差值为合格。
7、校验周期
校验周期为二年。
8、附录
地质雷达比对校验方法记录。
9、校验方法及依据
《铁路隧道衬砌质量无损检测规程》TB10223-2004
一、外观
是否完好
二、、比对
实测数据(cm) 误差(cm) 结果地质雷达
钢卷尺
项目校验数据结果校验结论:
校验员
校验日期：年月日
校验用设备：钢卷尺
校验周期：2年核验员
有效日期：年月日仪器编号：
地质雷达记录。
地质雷达物理勘探试验检测标准与方法
地质雷达物理勘探试验检测标准与方法1 目的可用于测定土体密实情况及空洞检测、地下病害体探测、道路塌陷隐患检测、地层划分、岩溶、不均匀体探测等。
2 适用范围物理勘探是用物理学的原理和方法，对地球的各种物理场分布及其变化进行观测，探索地球本体及近地空间的介质结构、物质组成、形成和演化，研究与其相关的各种自然现象及其变化规律。
在此基础.上为探测地球内部结构与构造、寻找能源、资源和环境监测提供理论、方法和技术，为灾害预报提供重要依据。
3 依据《铁路工程物理勘探规范》TB10013-2010《公路工程物探规程》JTG/T3222-2020《城市工程地球物理探测标准》CJJ/T 7-2017《城市地下病害体综合探测与风险评估技术标准》JGJ 437-2018 《道路塌陷隐患雷达检测技术规范》T/CMEA 2-20184 工作流程4.1 接受委托正式接手检测工作时，应获得委托方书面形式的委托函，了解工程概况，明确委托方意图即检测目的，同时也使即将开展的检测工作进入合法轨道。
4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性，了解施工工艺和施工中出现的异常情况，应尽可能收集相关的技术资料，主要收集内容有：岩土工程勘察资料、施工资料等。
5 地质雷达的技术指标应满足下列要求：5.1、系统增益大于150dB。
5.2、信噪比大于60dB。
5.3、采样间隔小于0.5ns，A/D模数转换大于16位。
5.4、计时误差小于1ns。
5.5连续测量时，扫描速率大于64次/s。
5.6具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能。
5.7实时监测与显示功能，具有多种可选方式和现场数据处理能力。
6 地质雷达探测的规定：6.1、探测体的厚度大于探测天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一涅尔带半径。
6.2 测线经过的表面相对平缓、无障碍、易于天线移动。
地质雷达检测施工细则（从1前期工作到8工作成果展示）
地质雷达检测施工细则（从1前期工作到8工作成果展示）雷达检测施工细则为保证本项目部在本次雷达检测过程中能够及时准确地完成任务，我检测组特针对雷达检测施工工作做出以下细则，本细则自即日期开始实施，要求全部检测人员认真、严格执行。
一、前期准备工作（一）雷达检测组技术负责人制定雷达检测工作进度表，下发全体技术人员，要求技术人员按此进度表制定详细工作计划，以便于雷达检测组能及时地向施工方提前发出雷达检测通知，便于施工单位提前做好雷达检测的必要准备工作，以保证施工单位调整施工进度，且利于我方及时、高效地完成雷达检测工作。
（二）雷达检测组技术负责人要根据检测目的计算好仪器的参数设置，以保证能在现场采集到全面、高效的数据记录；布线方式可根据掌子面地质情况及施工条件，现场设计合理的采集测线。
（三）雷达检测组技术负责人在出发前进行仪器的全面检查，避免由人为因素造成工地采集过程中出现采集中断。
二、现场采集工作（一）雷达采集过程中要求有至少两名专业技术人员在场，以保证仪器操作、天线布设及仪器采集过程中的维护工作，同时在采集过程中要做好仪器的保护工作，防止人为或落石等造成仪器的损坏情况发生。
（二）雷达检测数据采集现场保证至少一人为专业地质描述人员，按要求做好掌子面及周边围岩的描述。
三、雷达检测组描述人员管理（一）雷达检测组描述人员做好现场记录，为能准确记录现场地质情况，要求描述人员带必要的工具（地质锤、罗盘、放大镜、皮尺、花杆）。
（二）描述人员要对周边围岩进行详细的描述，对于大于25cm 的裂隙或节理一定要进行详细描述（包括长度、走向、宽度、数量），对其可能的延伸方向要进行三维推断描述。
要求描述信息准确，有效，并在野外做出描述草图，以备后期的资料整理与存档。
（三）雷达检测描述人员要对记录进行全面记载，包括：1、断面号，要求为简单易记，能反映断面所处隧道的准确位置。
2、里程号，要求精确到0.1m （如XX检测的位置为K66+000.3）。
地质雷达操作规程
