1.解题关键 弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出 磁场的转折点等是解决此类问题的关键。
图2
A.ABFE 回路的电流方向为逆时针，ABCD 回路的电流方向为顺时针 B.左右两个闭合区域的磁通量都在变化且变化率相同，故电路中的感应电动势 大小为 2BLv C.当滑动变阻器接入电路中的阻值 R1＝R 时，导体棒两端的电压为23BLv D.当滑动变阻器接入电路中的阻值 R1＝R2 时，滑动变阻器有最大电功率且为 B2L2v2
8R
解析 根据楞次定律可知，A 正确；根据法拉第电磁感应定律可知，感应电动
势 E＝BLv，故 B 错误；R1＝R 时，外电路总电阻 R 外＝R2，故导体棒两端的电
压即路端电压应等于13BLv，故 C 错误；该电路电动势 E＝BLv，电源内阻为 R， 求解滑动变阻器的最大电功率时，可以将导体棒和电阻 R 看成新的等效电源，
由闭合电路欧姆定律得E＝UMN＋Ir 由平衡条件得mgsin 53°＝μmgcos 53°＋ILB 联立解得E＝2 V,BL＝10 T·m,v＝0.2 m/s 重力做功的功率PG＝mgsin 53°·v＝0.64 W。 答案 (1)1.6 V (2)0.64 W
1.(多选)如图2所示,光滑的金属框CDEF水平放置,宽为L,在E、F间连接一阻值为R 的定值电阻,在C、D间连接一滑动变阻器R1(0≤R1≤2R)。框内存在着竖直向下 的匀强磁场。一长为L,电阻为R的导体棒AB在外力作用下以速度v匀速向右运动, 金属框电阻不计,导体棒与金属框接触良好且始终垂直,下列说法正确的是( )
专题36 电磁感应图像问题 2021年高考物理二轮专题解读与训练(解析版)
专题36 电磁感应图像问题一、单选题1.如图(a)，线圈ab、cd绕在同一软铁芯上．在ab线圈中通以变化的电流，用示波器测得线圈cd间电压如图(b)所示．已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是（）【答案】C【解析】由题图(b)可知在cd间不同时间段内产生的电压是恒定的，所以在该时间段内线圈ab中的磁场是均匀变化的，则线圈ab中的电流是均匀变化的，故选项A、B、D错误，选项C正确．2.如图甲所示闭合矩形导线框abcd固定在磁场中，磁场的方向与导线框所在平面垂直，磁感应强度B随时间t变化的的规律如图乙所示．规定垂直纸面向里为磁场的正方向，abcda的方向为线框中感应电流的正方向，水平向右为安培力的正方向．关于线框中的电流i与ad边所受的安培力F随时间t变化的图象，下列选项正确的是（）【答案】D【解析】由图示B－t图象可知，0～1 s时间内，B增大，Φ增大，由楞次定律可知，感应电流是逆时针的，为负值；1～2 s内，磁通量减小，感应电流是顺时针，为正值；2～3 s内，磁通量不变，无感应电流；3～4 s内，B的方向垂直纸面向外，B减小，Φ减小，由楞次定律可知，感应电流沿逆时针方向，感应电流是负的，故A、B错误．由左手定则可知，在0～1 s内，ad受到的安培力方向水平向右，是正的；1～2 s安培力向左，是负的，2～3 s时间内，无感应电流，没有安培力，3～4 s，安培力向左，是负的；由法拉第电磁感应定律可知，感应电动势E＝＝，感应电流I＝＝，由B－t图象可知，在0～2 s和3～4 s内，是定值，在各时间段内I是定值，ad边受到的安培力F＝BIL，I、L不变，B均匀变化，则安培力F均匀变化，不是定值，故C错误，D正确，故选D.3.如图，一有界区域内，存在着磁感应强度大小均为B，方向分别垂直于光滑水平桌面向下和向上的匀强磁场，磁场宽度均为L。
现有一边长为的正方形线框abcd，在外力作用下，保持ac垂直磁场边缘，并以沿x轴正方向的速度水平匀速地通过磁场区域，若以逆时针方向为电流正方向，下图中能反映线框中感应电流变化规律的图是（）【答案】C【解析】线框进磁场过程，磁通量在增大，根据楞次定律，感应电流产生反向的磁场，所以感应电流为逆时针方向，即正方向。

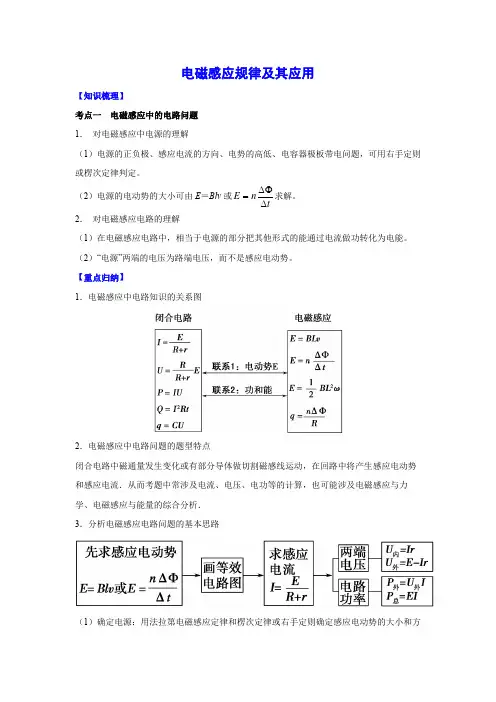

2021年高考物理电磁感应规律及其应用解析版
电磁感应规律及其应用【知识梳理】考点一 电磁感应中的电路问题 1． 对电磁感应中电源的理解（1）电源的正负极、感应电流的方向、电势的高低、电容器极板带电问题，可用右手定则或楞次定律判定。
（2）电源的电动势的大小可由E ＝Blv 或tn E ∆∆Φ=求解。
2． 对电磁感应电路的理解（1）在电磁感应电路中，相当于电源的部分把其他形式的能通过电流做功转化为电能。
（2）“电源”两端的电压为路端电压，而不是感应电动势。
【重点归纳】1．电磁感应中电路知识的关系图2．电磁感应中电路问题的题型特点闭合电路中磁通量发生变化或有部分导体做切割磁感线运动，在回路中将产生感应电动势和感应电流．从而考题中常涉及电流、电压、电功等的计算，也可能涉及电磁感应与力学、电磁感应与能量的综合分析． 3．分析电磁感应电路问题的基本思路（1）确定电源：用法拉第电磁感应定律和楞次定律或右手定则确定感应电动势的大小和方向，电源内部电流的方向是从低电势流向高电势；（2）分析电路结构：根据“等效电源”和电路中其他元件的连接方式画出等效电路．注意区别内外电路，区别路端电压、电动势； （3）利用电路规律求解：根据E ＝BLv 或tn E ∆∆Φ=结合闭合电路欧姆定律、串并联电路知识和电功率、焦耳定律等关系式联立求解。
考点二 电磁感应中的图象问题 1．题型特点一般可把图象问题分为三类：（1）由给定的电磁感应过程选出或画出正确的图象；（2）由给定的有关图象分析电磁感应过程，求解相应的物理量； （3）根据图象定量计算。
2．解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键． 3．解决图象问题的一般步骤（1）明确图象的种类，即是B －t 图象还是Φ－t 图象，或者是E －t 图象、I －t 图象等； （2）分析电磁感应的具体过程；（3）用右手定则或楞次定律确定方向对应关系；（4）结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式； （5）根据函数关系式，进行数学分析，如分析斜率的变化、截距等； （6）画出图象或判断图象。
2021届高考物理：电磁感应含答案
2021届高考物理：电磁感应含答案一轮专题：电磁感应**一、选择题1、如图所示，Ⅰ和Ⅱ是一对异名磁极，ab为放在其间的金属棒。
ab和cd用导线连成一个闭合回路。
当ab棒向左运动时，cd导线受到向下的磁场力。
则有()A．由此可知d点电势高于c点电势B．由此可知Ⅰ是S极C．由此可知Ⅰ是N极D．当ab棒向左运动时，ab导线受到向左的磁场力2、（双选）在倾角为θ足够长的光滑斜面上，存在着两个磁感应强度大小相等的匀强磁场，磁场方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L，如图所示．一个质量为m、电阻为R、边长也为L的正方形线框在t＝0时刻以速度v0进入磁场，恰好做匀速直线运动，若经过时间t0，线框ab边到达gg′与ff′中间位置时，线框又恰好做匀速运动，则下列说法正确的是()A．当ab边刚越过ff′时，线框加速度的大小为gsin θB．t0时刻线框匀速运动的速度为v0 4C．t0时间内线框中产生的焦耳热为32mgLsin θ＋1532m v2D．离开磁场的过程中线框将做匀速直线运动3、多选)如图所示，一轻质绝缘横杆两侧各固定一金属环，横杆可绕中心点自由转动。
拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，看到的现象及现象分析正确的是()A．磁铁插向左环，横杆发生转动B．磁铁插向右环，横杆发生转动C．磁铁插向左环，左环中不产生感应电动势和感应电流D．磁铁插向右环，右环中产生感应电动势和感应电流4、（双选）如图甲所示，静止在水平面上的等边三角形金属线框，匝数n＝20，总电阻R＝2．5 Ω，边长L＝0．3 m，处在两个半径均为r＝0．1 m的圆形匀强磁场中．线框顶点与右侧圆心重合，线框底边与左侧圆直径重合．磁感应强度B1垂直水平面向外，B2垂直水平面向里；B1、B2随时间t的变化图线如图乙所示．线框一直处于静止状态．计算过程中取π＝3，下列说法中正确的是()A．线框具有向左运动的趋势B．t＝0时刻穿过线框的磁通量为0．5 WbC．t＝0．4 s时刻线框中感应电动势为1．5 VD．0～0．6 s内通过线框截面电荷量为0．36 C5、如图所示，轻质弹簧一端固定在天花板上，另一端拴接条形磁铁，一个铜盘放在条形磁铁的正下方的绝缘水平桌面上，控制磁铁使弹簧处于原长，然后由静止释放磁铁，不计磁铁与弹簧之间的磁力作用，且磁铁运动过程中未与铜盘接触，下列说法中正确的是()A．磁铁所受弹力与重力等大反向时，磁铁的加速度为零B．磁铁下降过程中，俯视铜盘，铜盘中产生顺时针方向的涡旋电流C．磁铁从静止释放到第一次运动到最低点的过程中，磁铁减少的重力势能等于弹簧弹性势能D．磁铁从静止释放到最终静止的过程中，磁铁减少的重力势能大于铜盘产生的焦耳热6、如图所示，纸面内有一矩形导体闭合线框abcd，ab边长大于bc边长．从置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN．第一次ab边平行MN进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1；第二次bc边平行MN 进入磁场，线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则()A．Q1>Q2q1＝q2B．Q1>Q2q1>q2C．Q1＝Q2q1＝q2D．Q1＝Q2q1>q27、(多选)如图所示，光滑的金属框CDEF水平放置，宽为L，在E、F间连接一阻值为R的定值电阻，在C、D间连接一滑动变阻器R1(0≤R1≤2R)。
2021届高考物理人教版一轮创新：第52讲 电磁感应中的电路和图象问题
A．螺线管中产生的感应电动势为 1.2 V B．闭合 K，电路中的电流稳定后电容器的下极板带负电 C．闭合 K，电路中的电流稳定后，电阻 R1 的电功率为 2.56×10－2 W D．K 断开后，流经 R2 的电量为 1.8×10－2 C
答案
解析 根据法拉第电磁感应定律：E＝nΔΔΦt ＝nSΔΔBt ，解得：E＝0.8 V， 故 A 错误；根据楞次定律可知，螺线管中的感应电流自上而下，则螺线管 的下端是电源的正极，电容器的下极板带正电，故 B 错误；根据闭合电路 欧姆定律，有：I＝R1＋ER2＋r＝0.08 A，则电阻 R1 的电功率 P＝I2R1＝2.56×10 －2 W，故 C 正确；K 断开后，流经 R2 的电量即为 K 闭合时电容器极板上 所带的电量 Q，电容器两端的电压为：U＝IR2＝0.4 V，流经 R2 的电量为： Q＝CU＝1.2×10－5 C，故 D 错误。
第十一章 电磁感应
第52讲 电磁感应中 的电路和图象问题
能力命题点一 电磁感应中的电 路问题
1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体 相当于电源。分为以下两种：
(1)切割磁感线的导体，产生的电动势为动生电动势。 (2)处于变化的磁场中产生的感生电场中的导体，产生的电动势为感生 电动势。
解析 答案
(3)设电路中的总电阻为 R 总，根据电路图可知 R 总＝R＋13R＝43R
a、b 两端电势差
Uab＝E－IR＝E－RE总R＝14E≈1.2×10－2 V
设 ab 离开磁场区域的时刻为 t1，下一根金属条进入磁场区域的时刻为
t2，则
π
t1＝ωθ＝112 s，t2＝ω2 ＝41 s
设轮子转一圈的时间为 T，则 T＝2ωπ＝1 s 解析

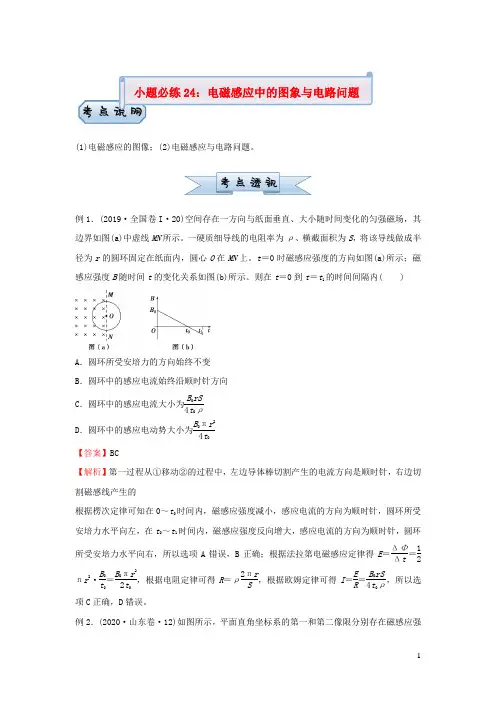

新高考2021届高考物理小题必练24电磁感应中的图象与电路问题
(1)电磁感应的图像；(2)电磁感应与电路问题。
例1．(2019·全国卷I·20)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图(a)中虚线MN 所示。
一硬质细导线的电阻率为ρ、横截面积为S ，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上。
t ＝0时磁感应强度的方向如图(a)所示；磁感应强度B 随时间t 的变化关系如图(b)所示。
则在t ＝0到t ＝t 1的时间间隔内( )A ．圆环所受安培力的方向始终不变B ．圆环中的感应电流始终沿顺时针方向C ．圆环中的感应电流大小为B 0rS4t 0ρD ．圆环中的感应电动势大小为B 0πr 24t 0【答案】BC【解析】第一过程从①移动②的过程中，左边导体棒切割产生的电流方向是顺时针，右边切割磁感线产生的根据楞次定律可知在0～t 0时间内，磁感应强度减小，感应电流的方向为顺时针，圆环所受安培力水平向左，在t 0～t 1时间内，磁感应强度反向增大，感应电流的方向为顺时针，圆环所受安培力水平向右，所以选项A 错误，B 正确；根据法拉第电磁感应定律得E ＝ΔΦΔt ＝12πr 2·B 0t 0＝B 0πr 22t 0，根据电阻定律可得R ＝ρ2πr S ，根据欧姆定律可得I ＝E R ＝B 0rS 4t 0ρ，所以选项C 正确，D 错误。
例2．(2020·山东卷·12)如图所示，平面直角坐标系的第一和第二像限分别存在磁感应强小题必练24：电磁感应中的图象与电路问题度大小相等、方向相反且垂直于坐标平面的匀强磁场，图中虚线方格为等大正方形。
一位于Oxy 平面内的刚性导体框abcde 在外力作用下以恒定速度沿y 轴正方向运动（不发生转动）。
从图示位置开始计时，4 s 末bc 边刚好进入磁场。
在此过程中，导体框内感应电流的大小为I ， ab 边所受安培力的大小为F ab ，二者与时间t 的关系图像，可能正确的是( )【答案】BC【解析】因为4 s 末bc 边刚好进入磁场，可知线框的速度每秒运动一个方格，故在0～1 s 内只有ae 边切割磁场，设方格边长为L ，根据E 1＝2BLv ，11E I R=，可知电流恒定；2 s 末时线框在第二像限长度最长，此时有E 2＝3BLv ，22E I R=，可知I 2＝32I 1，2～4 s 线框有一部分进入第一像限，电流减小，在4s 末同理可得I 3＝12I 1，综上分析可知A 错误，B 正确；根据F ab ＝BIL ab ，可知在0～1 s 内ab 边所受的安培力线性增加；1 s 末安培力为F ab ＝BI 1L ，在2 s 末可得安培力为F ab ′＝B ×32I 1×2L ，所以有F ab ′＝3F ab ；由图像可知C 正确，D 错误。
新高考物理考试易错题易错点24电磁感应中的电路和图像问题附答案
易错点24 电磁感应中的电路和图像问题易错总结以及解题方法一、电磁感应中的电路问题处理电磁感应中的电路问题的一般方法1．明确哪部分电路或导体产生感应电动势，该部分电路或导体就相当于电源，其他部分是外电路．2．画等效电路图，分清内、外电路．3．用法拉第电磁感应定律E ＝n ΔΦΔt 或E ＝Blv sin θ确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．注意在等效电源内部，电流方向从负极流向正极． 4．运用闭合电路欧姆定律、串并联电路特点、电功率等公式联立求解． 二、电磁感应中的电荷量问题闭合回路中磁通量发生变化时，电荷发生定向移动而形成感应电流，在Δt 内通过某一截面的电荷量(感应电荷量)q ＝I ·Δt ＝E R 总·Δt ＝n ΔΦΔt ·1R 总·Δt ＝n ΔΦR 总.(1)由上式可知，线圈匝数一定时，通过某一截面的感应电荷量仅由回路电阻和磁通量的变化量决定，与时间无关．(2)求解电路中通过的电荷量时，I 、E 均为平均值． 三、电磁感应中的图像问题 1．问题类型(1)由给定的电磁感应过程选出或画出正确的图像． (2)由给定的图像分析电磁感应过程，求解相应的物理量． 2．图像类型(1)各物理量随时间t 变化的图像，即B －t 图像、Φ－t 图像、E －t 图像和I －t 图像． (2)导体做切割磁感线运动时，还涉及感应电动势E 和感应电流I 随导体位移变化的图像，即E －x 图像和I －x 图像．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．判断物理量增大、减小、正负等，必要时写出函数关系式，进行分析．【易错跟踪训练】易错类型1：挖掘隐含条件、临界条件不够1．（2021·湖北孝感高中高三月考）如图所示，在天花板下用细线悬挂一个闭合金属圆环，圆环处于静止状态。
上半圆环处在垂直于环面的水平匀强磁场中，规定垂直于纸面向外的方向为磁场的正方向，磁感应强度B 随时间t 变化的关系如图乙所示。
2021届高考物理：电磁感应中的电路和图象问题含答案
电磁感应中常见的图象问题
图象类型
(1)随时间变化的图象、如Bt图象、Φt图象、Et图象、It图象
(2)随位移变化的图象、如Ex图象、Ix图象
(所以要先看坐标轴：哪个物理量随哪个物理量变化要弄清)
问题类型
(1)由给定的电磁感应过程选出或画出正确的图象(画图象)
(2)由给定的有关图象分析电磁感应过程、求解相应的物理量(用图象)
4．(多选)如图甲所示、在水平面上固定一个匝数为10匝的等边三角形金属线框、总电阻为3 Ω、边长为0.4 m。金属框处于两个半径为0.1 m的圆形匀强磁场中、顶点A恰好位于左边圆的圆心、BC边的中点恰好与右边圆的圆心重合。左边磁场方向垂直纸面向外、右边磁场垂直纸面向里、磁感应强度的变化规律如图乙所示、则下列说法中正确的是(π取3)( )
【变式1】试推导出回路中的热功率P随时间变化的关系式、并画出图象。
提示：回路中热功率P＝I2R、
回路中电流I＝ 为定值、R＝ 2v0tr、
可得P＝ t、图象如图甲所示。
甲
【变式2】试推导出回路中产生的焦耳热Q随时间变化的关系式、并画出图象。
提示：中Pt图线与t轴所围面积表示回路中产生的焦耳热Q、则
Q＝ Pt＝ t2。图象如图乙、丙所示。
乙 丙
电磁感应中确定电源的方法
(1)判断产生电磁感应现象的那一部分导体(电源)。
(2)动生问题(棒切割磁感线)产生的电动势E＝BLv、方向由右手定则判定。
(3)感生问题(磁感应强度的变化)的电动势E＝n 、方向由楞次定律判定。在等效电源内部电流方向都是由负极流向正极的。
[跟进训练]
感生电动势电路分析
B．通过电阻R的电流的最小值为 、方向从Q到P
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C．通过电阻R的电流的最大值为
D．OM两点间电势差绝对值的最大值为
AD[M端线速度为v＝ωl，OM切割磁感线的平均速度为 ＝ ＝ ，OM转动切割磁感线产生的感应电动势恒为E＝Bl ＝ ，故A正确；当M端位于最上端时，圆环两部分电阻相等，并联电阻最大，电路的总电阻最大，通过R的电流最小，因R并＝ ×2R＝R，通过电阻R的电流的最小值为：Imin＝ ＝ ，根据右手定则可知电流方向从Q到P，故B错误；当M位于最下端时圆环被短路，此时通过电阻R的电流最大，为：Imax＝ ＝ ，故C错误；OM作为电源，外电阻增大，总电流减小，内电压减小，路端电压增大，所以外电阻最大时，OM两点间电势差的绝对值最大，其最大值为：U＝Imin·2R＝ ，故D正确。]
A．ABFE回路的电流方向为逆时针，ABCD回路的电流方向为顺时针
B．左右两个闭合区域的磁通量都在变化且变化率相同，故电路中的感应电动势大小为2BLv
C．当滑动变阻器接入电路中的阻值R1＝R时，导体棒两端的电压为 BLv
D．当滑动变阻器接入电路中的阻值R1＝ 时，滑动变阻器有最大电功率且为
AD[根据楞次定律可知，A正确；根据法拉第电磁感应定律可知，感应电动势E＝BLv，故B错误；R1＝R时，外电路总电阻R外＝ ，故导体棒两端的电压即路端电压应等于 BLv，故C错误；该电路电动势E＝BLv，电源的内阻为R，求解滑动变阻器的最大电功率时，可以将导体棒和电阻R看成新的等效电源，等效内阻为 ，故当R1＝ 时，等效电源的输出功率最大，即滑动变阻器的电功率最大，最大值Pm＝ ＝ ＝ ，故D正确。]
图(a)图(b)
A．在t＝ 时为零
B．在t＝ 时改变方向
C．在t＝ 时最大，且沿顺时针方向
D．在t＝T时最大，且沿顺时针方向
AC[因通电导线的磁感应强度大小正比于电流的大小，故导线框R中磁感应强度与时间的变化关系类似于题图(b)，感应电动势正比于磁感应强度的变化率，即题图(b)中的切线斜率，斜率的正负反映电动势的方向，斜率的绝对值反映电动势的大小。由题图(b)可知，电流为零时，电动势最大，电流最大时电动势为零，A正确，B错误；再由楞次定律可判断在一个周期内， ～ 内电动势的方向沿顺时针， 时刻最大，C正确；其余时间段电动势沿逆时针方向，D错误。]
1．(20xx·浙江高考)如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长la＝3lb，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则( )
A．两线圈内产生顺时针方向的感应电流
B．a、b线圈中感应电动势之比为9∶1
C．a、b线圈中感应电流之比为3∶4
A．R2两端的电压为
B．电容器的a极板带正电
C．滑动变阻器R的热功率为电阻R2的5倍
D．正方形导线框中的感应电动势为kL2
AC[P将R分为R左、R右两部分，R左＝R右＝ ，R2与R右并联，阻值为 ，再与R1、R左串联，故R2两端的电压为U′＝ · ＝ ，故A选项正确；正方形导线框相当于电源，根据楞次定律可知，定值电阻R1的左端与电源的正极相连，则电容器的b极板带正电，故B选项错误；根据电路的串、并联知识和纯电阻的热功率的计算公式P＝I2R可得，定值电阻R2的热功率为P＝I · ，滑动变阻器R的热功率为P′＝I · ＋(2I0)2· ＝5I · ＝5P，即滑动变阻器R的热功率是定值电阻R2的热功率的5倍，故C选项正确；根据法拉第电磁感应定律可得，正方形导线框中的感应电动势的大小为E＝S ＝πr2k，故D选项错误。]
电磁感应中的图象问题[分考向训练]
电磁感应中常见的图象问题
图象类型
(1)随时间变化的图象，如Bt图象、Φt图象、Et图象、It图象
(2)随位移变化的图象，如Ex图象、Ix图象
(所以要先看坐标轴：哪个物理量随哪个物理量变化要弄清)
问题类型
(1)由给定的电磁感应过程选出或画出正确的图象(画图象)
(2)由给定的有关图象分析电磁感应过程，求解相应的物理量(用图象)
A B C D
AD[根据题述，PQ进入磁场时加速度恰好为零，两导体棒从同一位置释放，则两导体棒进入磁场时的速度相同，产生的感应电动势大小相等，若释放两导体棒的时间间隔足够长，在PQ通过磁场区域一段时间后MN进入磁场区域，根据法拉第电磁感应定律和闭合电路欧姆定律可知流过PQ的电流随时间变化的图象可能是A；由于两导体棒从同一位置释放，两导体棒进入磁场时产生的感应电动势大小相等，MN进入磁场区域切割磁感线产生感应电动势，回路中产生的感应电流不可能小于I1，B错误；若释放两导体棒的时间间隔较短，在PQ没有出磁场区域时MN就进入磁场区域，则两棒在磁场区域中运动时回路中磁通量不变，两棒不受安培力作用，二者在磁场中做加速运动，PQ出磁场后，MN切割磁感线产生感应电动势和感应电流，且感应电流一定大于I1，受到安培力作用，由于安培力与速度成正比，则MN所受的安培力一定大于MN的重力沿斜面方向的分力，所以MN一定做减速运动，回路中感应电流减小，流过PQ的电流随时间变化的图象可能是D，C错误。]
应用知识
四个规律
左手定则、安培定则、右手定则、楞次定律
六类公式
(1)平均电动势E＝n
(2)平动切割电动势E＝Blv
(3)转动切割电动势E＝ Bl2ω
(4)闭合电路欧姆定律I＝
(5)安培力F＝BIl
(6)牛顿运动定律的相关公式等
[跟进训练]
根据电磁感应过程选择图象
1．如图甲所示，正三角形硬导线框abc固定在磁场中，磁场方向与线框平面垂直。图乙表示该磁场的磁感应强度B随时间t变化的关系，t＝0时刻磁场方向垂直纸面向里。在0～4t0时间内，线框ab边受到该磁场对它的安培力F随时间t变化的关系图为(规定垂直ab边向左为安培力的正方向)( )
D．a、b线圈中电功率之比为3∶1
B[当磁感应强度变大时，由楞次定律知，线圈中感应电流的磁场方向垂直纸面向外，由安培定则知，线圈内产生逆时针方向的感应电流，选项A错误；由法拉第电磁感应定律E＝S 及Sa∶Sb＝9∶1知，Ea＝9Eb，选项B正确；由R＝ρ 知两线圈的电阻关系为Ra＝3Rb，其感应电流之比为Ia∶Ib＝3∶1，选项C错误；两线圈的电功率之比为Pa∶Pb＝EaIa∶EbIb＝27∶1，选项D错误。]
4．如图所示，均匀金属圆环的总电阻为4R，磁感应强度为B的匀强磁场垂直穿过圆环。金属杆OM的长为l，阻值为R，M端与环接触良好，绕过圆心O的转轴以恒定的角速度ω顺时针转动。阻值为R的电阻一端用导线和圆环最下端的A点连接，另一端和金属杆的转轴O处的端点相连接。下列判断正确的是( )
A．金属杆OM旋转产生的感应电动势恒为
乙 丙
电磁感应中确定电源的方法
(1)判断产生电磁感应现象的那一部分导体(电源)。
(2)动生问题(棒切割磁感线)产生的电动势E＝BLv，方向由右手定则判定。
(3)感生问题(磁感应强度的变化)的电动势E＝n ，方向由楞次定律判定。在等效电源内部电流方向都是由负极流向正极的。
[跟进训练]
感生电动势电路分析
电磁感应中图象选择类的两个常用方法
排除法
定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负，以排除错误的选项。
函数法
根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象进行分析和判断。
根据图象分析判断电磁感应过程
3．(多选)(20xx·全国卷Ⅲ)如图(a)所示，在同一平面内固定有一长直导线PQ和一导线框R，R在PQ的右侧。导线PQ中通有正弦交流电i，i的变化如图(b)所示，规定从Q到P为电流正方向。导线框R中的感应电动势( )
