电压互感器及电流互感器的作用、原理及两者区别
6种常用低压电气元件的功能作用

6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用,通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、低压隔离开关我们所说的隔离开关,一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。
高压开关电器中使用最多的一种电器,在电路中起隔离作用,它本身的工作原理及结构比较简单。
低压电气设备进行维修时,需要切断电源,使维修部分与带电部分脱离,并保持有效的隔离距离,要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器,只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。
也有的刀开关具有一定的通断能力,在其通断能力与所需通断的电流相适应时,可在非故障条件下接通或分断电气设备或成套设备中的一部分。
隔离开关的主要特点1、是无灭弧能力,只能在没有负荷电流的情况下分、合电路;2、一般送电操作时:先合隔离开关,后合断路器或负荷类开关;3、断电操作时:先断开断路器或负荷类开关,后断开隔离开关。
隔离开关的功能作用1、用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点;2、隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式;3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍;额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用,以保证维修时人员的安全,一般只能切断线路的空载电流,不能切断负荷电流和短路电流;2、负荷开关也起隔离作用,并且能切断负荷电流;3、断路器能切断负荷电流和短路(故障)电流,故障时能够自动跳闸。
另外,某些型号的断路器也具有隔离功能,可以作为隔离电气使用。
2、断路器断路器是能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
互感器的分类及工作原理

互感器的分类及工作原理
引言:
互感器是电力系统中广泛使用的一种电气装置,它们用于测量和监测电流、电压和功率等参数。
互感器的分类及工作原理是了解和理解互感器的基础,下面将详细介绍互感器的分类以及它们的工作原理。
一、互感器的分类
1. 按工作频率分类:
互感器根据其所涉及的工作频率可分为低频互感器和中高频互感器两种类型。
一般情况下,低频互感器用于交流电力系统,而中高频互感器则主要应用于通信和控制领域。
2. 按用途分类:
根据用途的不同,互感器可分为电流互感器和电压互感器两大类。
电流互感器主要用于测量电流大小,而电压互感器则用于测量系统的电压状况。
3. 按相对位置分类:
根据互感器与被测电路的相对位置,可以将互感器分为内装式互感器和外装式互感器两种类型。
内装式互感器安装在被测电路的内部,而外装式互感器则安装在被测电路的外部。
4. 按工作原理分类:
互感器还可以根据其工作原理的不同进行分类,包括变比互感器、饱和互感器和相位移互感器等。
变比互感器通过改变线圈的匝数来实现电流变比的测量,饱和互感器则依靠磁通的饱和现象来实现电流测量,而相位移互感器则通过改变线圈之间的相位差来测量电流和电压之间的相对相位差。
二、互感器的工作原理
互感器的工作原理基于电磁感应现象,根据法拉第定律,通过变化的磁场可以感应出电压。
互感器的工作原理可以简单概括为以下几个步骤:
1. 通过传导装置或者线圈传导被测电路中的电流,产生磁场;
2. 产生的磁场穿过互感器的铁芯,感应出一个次级线圈中的电压;。
电压互感器与电流互感器的作用原理两者区别

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能,往往采用交流电压、大电流回路把电力送往用户,无法用仪表进行直接测量。
互感器的作用,就是将交流电压和大电流按比例降到可以用仪表直接测量的数值,便于仪表直接测量,同时为继电保护和自动装置提供电源,所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用,而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流(我国标准为5安倍),以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同,电流往往从几十安到几万安都有,而且这些电路还可能伴随高压。
那么为了能够对这些线路的电路进行监控、测量,同时又要解决高压、高电流带来的危险,这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表,这是一种用来测量交流电流的设备,它那个“钳”便是穿心式电流互感器。
电流互感器的结构如下图所示,可用它扩大交流电流表的量程。
在使用时,它的原线圈应与待测电流的负载线路相串联,副边线圈则与电流表串接成闭合回路,如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成,其匝数只有一匝或几匝,因而它的阻抗极小。
原线圈串接在待测电路中时,它两端的电压降极小。
副线圈的匝数虽多,但在正常情况下,它的电动势E2并不高,大约只有几伏。
由于I1/I2=K i(Ki称为变流比)所以I1=K i*I2由此可见,通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。
如果电流表同一只专用的电流互感器配套使用,则这安培表的刻度就可按大电流电路中的电流值标出。
电流互感器次级电流最大值,通常设计为标准值5A。
不同的电流的电路所配用的电流互感器是不同的,其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。
为什么电压互感器不能短路,电流互感器不得开路

为什么电压互感器不能短路,电流互感器不得开路
无论是电流互感器还是电压互感器其原理和变压器都是一样的,区别在于电流互感器二次侧出来的是一次电流成正比的二次电流,其电压很低;而电压互感器二次侧出来的是与一次电压成正比的二次电压,其电流很小,所以电流互感器用于保护和测量一次侧的电流、电压互感器用于保护和测量一次侧的电压。
电压互感器不能短路:
因为电压互感器二次侧线圈匝数本身很少,而且接入阻抗也比较小。
如果短路会产生比较大的短路电流烧坏互感器的绕组。
电流互感器不能开路:
电流互感器二次侧线圈线圈匝数比较多,检测元件提供部分电流产生和一次侧想反的磁通量来抵消铁芯中的磁动势和励磁电流。
如果二次侧线圈开路,则一次侧电流全部成为励磁电流,使铁芯中磁通量增大,铁芯饱和引起发热损坏。
而且二次侧线圈匝数比较多会产生感应电动势,形成高压,危及操作人员和检测设备的安全。

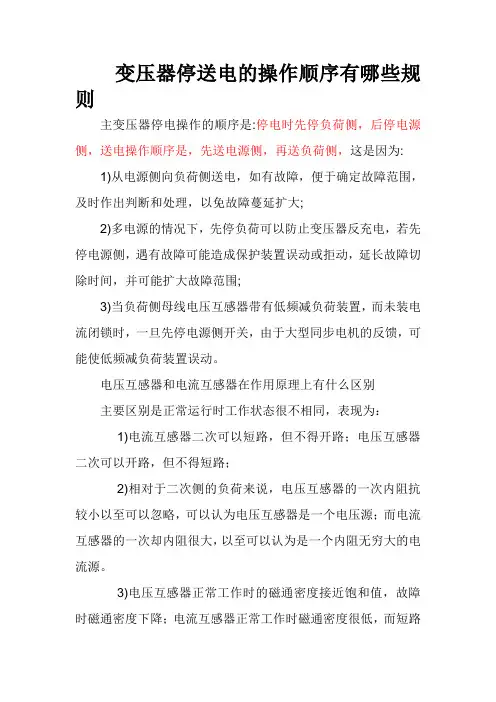

变压器停送电的操作顺序有哪些规则

变压器停送电的操作顺序有哪些规则主变压器停电操作的顺序是:停电时先停负荷侧,后停电源侧,送电操作顺序是,先送电源侧,再送负荷侧,这是因为:1)从电源侧向负荷侧送电,如有故障,便于确定故障范围,及时作出判断和处理,以免故障蔓延扩大;2)多电源的情况下,先停负荷可以防止变压器反充电,若先停电源侧,遇有故障可能造成保护装置误动或拒动,延长故障切除时间,并可能扩大故障范围;3)当负荷侧母线电压互感器带有低频减负荷装置,而未装电流闭锁时,一旦先停电源侧开关,由于大型同步电机的反馈,可能使低频减负荷装置误动。
电压互感器和电流互感器在作用原理上有什么区别主要区别是正常运行时工作状态很不相同,表现为:1)电流互感器二次可以短路,但不得开路;电压互感器二次可以开路,但不得短路;2)相对于二次侧的负荷来说,电压互感器的一次内阻抗较小以至可以忽略,可以认为电压互感器是一个电压源;而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。
3)电压互感器正常工作时的磁通密度接近饱和值,故障时磁通密度下降;电流互感器正常工作时磁通密度很低,而短路时由于一次侧短路电流变得很大,使磁通密度大大增加,有时甚至远远超过饱和值。
继电保护及二次回路:对继电保护装置有哪些基本要求要求是:选择性、快速性、灵敏性、可靠性。
⑴选择性:系统中发生故障时,保护装置应有选择地切除故障部分,非故障部分继续运行;⑵快速性“短路时,快速切除故障这样可以①缩小故障范围,减少短路电流引起的破坏;②减少对用记的影响;③提高系统的稳定性;⑶灵敏性:指继电保护装置对保护设备可能发生的故障和正常运行的情况,能够灵敏的感受和灵敏地作,保护装置的灵敏性以灵敏系数衡量。
⑷可靠性:对各种故障和不正常的运方式,应保证可靠动作,不误动也不拒动,即有足够的可靠。
母线差动保护误动来源:广东电网公司韶关供电局作者:易淑智发布日期:2008-4-25 16:03:57 (阅193次)关键词:保护母线差动保护摘要:结合BP-2A母线差动保护动作与实际现场,分析母线区外故障引起母联误动的实际情况,并对BP-2A母线差动保护作进一步的分析和建议。
电压互感器作用及原理演示幻灯片

二、电压互感器的结构及工作原理
电压互感器的结构及工作原理介绍:
? 电压互感器是一种专门用作变换电压的特种变压器。它主要由一、二次线 圈、铁心和绝缘组成;
? 当在一次绕组上施加一个电压 U1时,在铁心中就产生一个磁通 φ,根据电 磁感应定律,则在二次绕组中就产生一个二次电压 U2。改变一次或二次绕 组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的 电压互感器;
? 它的两个绕组在一个闭合的铁芯上,一次绕组匝数很多,二次绕组匝数很 少,一次侧 并联的接在电力系统中,一次绕组的额定电压与所接的系统的 额定电压相同,二次侧 并联接仪表,保护及自动装置的电压绕组等负载, 由于这些负载的阻抗很大,二次侧流过的电流很小,因此,电压互感器的 工作状态相当于变压器的 空载状态 。
二、电压互感器的结构及工作原理
电压互感器的结构及工作原理
u1, n1 u2, n2
高压引出线 套管 主绝缘 二次绕组
铁芯 一次绕组
谢谢
பைடு நூலகம்
一、电压互感器作用
电压互感器作用如下:
? 一次回路的高电压,在现场的实际运行维护中是不容易测量的,只 有通过电压互感器将一次侧的交流大电压按比例转化成为可以控制、 测量、保护等使用的二次侧标准的电压( 100V),同时供测量仪表、 继电保护、自动装置等使用,将一次系统的电压信息准确的传到二 次侧;
? 将一次系统的高电压变换为二次侧的低电压、小电流,使测量、计 量仪表和继电器等装置标准化、小型化,并降低了对二次设备的绝 缘要求;
? 起到电气隔离作用,应用了电压互感器后,可以使得二次所用的测 量表计、继电保护装置、自动化装置能够与电力系统的高电压进行 隔离,从而可以保证操作人员及二次设备的安全。
互感器的分类及工作原理

分类及工作原理互感器的互感器的分类及工作原理互感器开关柜无功补偿电抗器电容器关键词:关键词:互感器互感器(instrument transformer)是按比例变换电压或电流的设备。
其功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A,均指额定值),以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
同时互感器还可用来隔开高电压系统,以保证人身和设备的安全。
按比例变换电压或电流的设备。
互感器的分类互感器分为电压互感器和电流互感器两大类,其主要作用有:将一次系统的电压、电流信息准确地传递到二次侧相关设备;将一次系统的高电压、大电流变换为二次侧的低电压(标准值)、小电流(标准值),使测量、计量仪表和继电器等装置标准化、小型化,并降低了对二次设备的绝缘要求;将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离,从而保证了二次设备和人身的安全。
电压互感器测量用电流互感器主要与测量仪表配合,在线路正常工作状态下,用来测量电流、电压、功率等。
测量用微型电流互感器主要要求: 1.绝缘可靠,2.足够高的测量精度,3.当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和(如500%的额定电流)以保护测量仪表。
保护用电流互感器保护用电流互感器主要与继电装置配合,在线路发生短路过载等故障时,向继电装置提供信号切断故障电路,以保护供电系统的安全。
保护用微型电流互感器的工作条件与测量用互感器完全不同,保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。
电流互感器利用变压器原、副边电流成比例的特点制成。
其工作原理、等值电路也与一般变压器相同,只是其原边绕组串联在被测电路中,且匝数很少;副边绕组接电流表、继电器电流线圈等低阻抗负载,近似短路。
原边电流(即被测电流)和副边电流取决于被测线路的负载,而与电流互感器的副边负载无关。
由于副边接近于短路,所以原、副边电压U1和都很小,励磁电流I0也很小。
压互和流互

2.型号表达式
电流互感器的型号含义
第一个字母: JY-电压互感器 第二个字母:C-“串”级式 D-单相 S-三相 第三个字母: C-”瓷”箱式 G-干式 J-油浸绝缘 R-电容分压式 Z-浇注绝缘 第四个字母:J-接地保护 J-油浸绝缘 第五个字母: W-户外式
JDZX(F)10电压互感器 JDZX(F)10电压互感器
一、电流互感器的作用及工作特点 1. 作用
1)供电给测量仪表和继电器等,正确反映一次 电气系统的各种运行情况。 2)对二次系统与一次系统实施电气隔离,保证 工作人员和设备的安全。 3)将一次回路的高电流变换成统一标准的低电 流值(1A或5A),使测量仪表和继电器小型化、 标准化。
2电流互感器工作特点
三、电流互感器的准确度等级
1)0. 2级用于实验室精密测量(对测量 精度要求较高的大容量发电机、变压器、 系统干线和500KV 宜用0.2级), 2)0.5级用于电度计量。 3)1级用于仪表指示。 4)3级用于继电保护。 5)D级专用于差动保护,因为D级电流互 感器一次侧通过一定数值的短路电流时可 保证误差不超过10%,满足差动保护需要。 6)保护用电流互感器按用途可分为稳态 保护用(P)和暂态保护用(TP)两类,常用的 稳态保护用的流互有5P和10P级。
本型电压互感器为环氧树脂浇注半绝缘 全封闭式结构,适用于额定频率为5060Hz的户内电力线路中连接在相与地间 作电压、电能的测量和继电保护使用。 型电压互感器为全封闭结构,采用环氧 树脂全封闭浇注,耐污秽及潮湿,也适 用于热带地区使用,互感器不需要特别 维护,只需定期地清除表面污物,由于 互感器采用全封闭浇注绝缘,尺寸小, 重量轻,适用于任何位置,任意方向安 装。二次出线端有接线端子盒,端子盒 有三个不同出线方向,接线非常方便, 并能实现防窃电措施。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别
电力系统为了传输电能,往往采用交流电压、大电流回路把电力送往用户,无法用仪表进展直接测量。
互感器的作用,就是将交流电压和大电流按比例降到可以用仪表直接测量的数值,便于仪表直接测量,同时为继电保护和自动装置提供电源,所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用,而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理
电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流〔我国标准为5安倍〕,以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同,电流往往从几十安到几万安都有,而且这些电路还可能伴随高压。
则为了能够对这些线路的电路进展监控、测量,同时又要解决高压、高电流带来的危险,这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表,这是一种用来测量交流电流的设备,它那个"钳〞便是穿心式电流互感器。
电流互感器的构造如下列图所示,可用它扩大交流电流表的量程。
在使用时,它的原线圈应与待测电流的负载线路相串联,副边线圈则与电流表串接成闭合回路,如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成,其匝数只有一匝或几匝,因而它的阻抗极小。
原线圈串接在待测电路中时,它两端的电压降极小。
副线圈的匝数虽多,但在正常情况下,它的电动势E2并不高,大约只有几伏。
由于I
1/I
2
=K
i
〔Ki称为变流比〕所以I
1
=K
i
*I
2
由此可见,通过负载的电流就等于副边线圈所测得的电流与变流比K
i
之乘积。
如果电流表同一只专用的电流互感器配套使用,则这安培表的刻度就可按大电流电路中的电流值标出。
电流互感器次级电流最大值,通常设计为标准值5A。
不同的电流的电路所配用的电流互感器是不同的,其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。
为了平安起见,电流互感器副线圈的一端和铁壳必须接地。
电流互感器规格型号识别方法
电流互感器的型号是由2~4位拼音字母及数字组成。
通常能表示出电流互感器的线圈型式、绝缘种类、导体的材料及使用场所等。
横线后面的数字表示绝缘构造的电压等级〔4级〕。
电流互感器型号中字母的含义如下:
L:在第一位,表示电流互感器;
D:在第二位,表示单匝贯穿式,在型号的最后一个字母时表示差动保护用〔局部生产厂用B或C标出〕
F:在第二位,表示复匝贯穿式
Q:在第二位,表示线圈型,在第四位,表示加强型;
M:在第二位,表示母线式;
R:在第二位,表示装入式;
A:在第二位,表示穿墙式;
C:在第二位,表示瓷套式,在第三位,表示瓷绝缘;
Z:在第三位,表示浇注绝缘;
J:在第三位,表示加大容量加强型,在第四位,表示加大容量;
G:在第三位,表示改良型;
W:在第三位,表示户外型;
电压互感器的作用及工作原理
电压互感器根本型式包括两组绕有导线之线圈,并且彼此以电感方式称合一起。
当一交流电流〔具有*一频率〕流于其中之一组线圈时,于另一组线圈中将感应出具有一样频率之交流电压,而感应的电压大小取决于两线圈耦合及磁交链之程度。
电压互感器简称PT,其工作原理和变压器很相像,都是用来变换线路上的电压。
在测量交变电流的大电压时,为能够平安测量在火线和地线之间并联一个变压器〔接在变压器的输入端〕,这个变压器的输出端接入电压表,由于输入线圈的匝数大于输出线圈的匝数,因此输出电压小于输入电压,电压互感器就是降压变压器。
电压互感器的作用:
1、把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。
2、使用电压互感器可以将高电压与电气工作人员隔离。
3、当二次负载阻抗减小时,二次电流增大,使得一次电流自动增大一个分量来满足一二次侧之间的电磁平衡关系。
电压互感器接线图:
1.一个单相电压互感器的接线
这种接线方式在三相线路上,只能测量*两相之间的线电压,用于连接电压表、频率表及电压继电器等。
2.两个单相这种接线方式又称不完全星形接线,可以用来测量三个线电压,供仪表、继电器接于三相三线制电路的各个线电压。
这种接线方式又称不完全星形接线,可以用来测量三个线电压,供仪表、继电器接于三相三线制电路的各个线电压。
3.三个单相电压互感器Y。
/Y。
形接线
这种接线方式能满足仪表和微机保护装置选用相电压和线电压的
要求。
在一次绕组中点接地情况下,也可装用绝缘监察电压表。
4.三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器Y。
/Y。
/
这种接线方式在10kV中性点不接地系统中应用广泛,它既能测量线电压、相电压并能组成绝缘监察装置和供单相接地保护用。
接成Y。
形的二次绕组称为根本二次绕组,用来接仪表、继电器及绝缘监察电压表;接成〔开口三角形〕的二次绕组,称为辅助二次绕组,用来连接监察绝缘用的电压继电器。
在系统正常运行时,开口三角形两端的电压接近于零,当系统发生一相接地时,开口三角形两端出现零序电压,使电压继电器吸合,发出接地预告信号。
电压互感器与电流互感器的区别
电压互感器与电流互感器的主要区别是正常运行时工作状态很不
一样,表现为:
1〕电流互感器二次可以短路,但不得开路;电压互感器二次可以开路,但不得短路;
2〕相对于二次侧的负荷来说,电压互感器的一次阻抗较小以至可以忽略,可以认为电压互感器是一个电压源;而电流互感器的一次却阻很大,以至可以认为是一个阻无穷大的电流源。
3〕电压互感器正常工作时的磁通密度接近饱和值,故障时磁通密度下降;电流互感器正常工作时磁通密度很低,而短路时由于一次侧短路电流变得很大,使磁通密度大大增加,有时甚至远远超过饱和值。
知识小课堂:如何使用电压互感器测量交流电路线电压
经过电压互感器测量单相电压电路:在交流电路中,测量电压往往采用电压互感器和量程为100V的交流电压表,这样既扩大了仪表量程,又比拟平安。
使用电压互感器测量单相电压的电路如下:
经过电压互感器测量单相电压电路
使用电压互感器时应注意:
电压互感器不允许短路,因此,一、二次绕组都接有熔断器。
为了平安,二次绕组的一端必须可靠接地。
经过两个单相电压互感器测量三相线电压电路:
经过两个单相电压互感器测量三相线电压电路
经三相电压互感器测三相线电压电路:
经三相电压互感器测三相线电压电路。
