速凝剂标准
JＣ４77-２005喷射混凝土用速凝剂1 范围本标准规定了喷射混凝土用速凝剂的术语与定义、分类、要求、试验方法、检验规则、包装运输与贮存等。
本标准适用于水泥混凝土采用喷射法施工时掺加的速凝剂。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡就是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究就是否可使用这些文件的最新版本。
凡就是不注日期的引用文件,其最新版本适用于本标准。
ＧＢ/Ｔ1345 水泥细度检验方法(８0um筛筛析法)ＧB/Ｔ1３４6 水泥标准稠度用水量、凝结时间、安定性检验方法(eqv IＳO9597:19８9)ＧB 80７6 混凝土外加剂GB/Ｔ80７7混凝土外加剂匀质性试验方法GB/T17671水泥胶砂强度检验方法(ISO)法(iｄt ISＯ67９:1989)JGJ ６３混凝土拌合用水3术语与定义下列术语与定义适用于本标准。
速凝剂用于喷射混凝土中,能使混凝土迅速凝结硬化的外加剂。
4 分类４.1 按照产品形态分为:粉状速凝剂与液体速凝剂。
4、2按照产品等级分为:一等品与合格品。
5 要求５.1 匀质性指标匀质性指标应符合表１要求。
5、2掺速凝剂的净浆与硬化砂浆性能指标掺速凝剂净浆及硬化砂浆的性能应符合表2要求表2掺速凝剂净浆及硬化砂浆的性能要求6 试验方法6、1 试验材料6.1．1 水泥:符合GB ８076标准中附录A的规定。
6.1.２砂:符合GＢ／T １7６７１中有关ISO标准砂的规定。
６.1.3 水:符合ＪGJ 63的规定。
6．1.4速凝剂:受检速凝剂。
６、2 密度、氯离子含量、总碱量、PH值、含固量按照ＧB 8077进行。
6.3 细度按照GB 1３45中的手工干筛法进行。
6、4含水率6.4.1仪器ａ)分析天平:量程2０0ｇ,分度值0、1mg;ｂ)鼓风电热恒温干燥箱:０℃～2０0℃;c)带盖称量瓶:￠25㎜×65㎜;d)干燥器:内盛变色硅胶。
６.4.2试验步骤6．4．2.1 将洁净带盖的称量瓶放入烘箱内,于105℃～１1０℃烘３0miｎ。
取出置于干燥器内,冷却30mi ｎ后称量,重复上述步骤至恒量(两次称量之差≤0、3ｍg),称其质量ｍ0。
６．4.2.2 称取速凝剂试样１0ｇ±0.2g,装入已烘至恒量的称量瓶内,盖上盖,称出试样及称量瓶的总质量ｍ1。
６.4.2、３将盛有试样的称量瓶放入烘箱内,开启瓶盖升温至1０5℃～11０℃,恒温２h,取出后盖上盖,立即置于干燥器内,冷却30miｎ后称量,重复上述步骤至恒量,称其质量m2。
6.４.3 结果计算与评定含水率按式(１)计算:Ｗ=(m1-ｍ２)/(m1－m０)×100 (1)式中:W——含水率,%;m0——称量瓶质量,单位为克(g);m1——称量瓶加干燥前试样质量,单位为克(g);ｍ2——称量瓶加干燥后试样质量,单位为克(g)。
含水率试验结果以三个试样结果的算术平均值表示,精确至０、1％。
三个数据中有一个与平均值相差超过5%,取剩余两个数据的平均值;有两个数据与平均值相差超过5%,该组数据作废,试验必须重做。
6、5 凝结时间６.５.１仪器a)量程２000ｇ,分度值2ｇ的天平;b) 量程１0０g,分度值0．１g的天平;c) 水泥净浆标准稠度与凝结时间测定仪;d) 直径４00㎜、高1０0㎜的拌合锅,直径１00㎜的拌合铲;e) 秒表;ｆ) 温度计;g) ２00mL量筒。
６.5.2 试验步骤凝结时间的测定参照GB/T 1３46。
试验室温度与材料温度应控制在２0℃±2℃范围内。
粉状速凝剂:按推荐掺量将速凝剂加入400g水泥中,在拌合锅内干拌均匀(颜色一致)后,加入160ｍＬ水,迅速搅拌2５s~30s,立即装入圆模,人工振动数次,削去多余的水泥浆,并用洁净的刮刀修平表面。
从加水时算起操作时间不应超过50s。
液体速凝剂:先将400 g水泥与计算加水量(160ｍＬ水减去速凝剂中的水量)搅拌至均匀后,再按推荐掺量加入液体速凝剂,迅速搅拌２５s～３0ｓ,立即装入圆模,人工振动数次,削去多余的水泥浆,并用洁净的刮刀修平表面。
从加入液体速凝剂算起操作时间不应超过５0s。
将装满水泥浆的试模放在水泥净浆标准稠度与凝结时间测定仪下,使针尖与水泥浆表面接触,迅速放松测定仪杆上的固定螺丝,针即自由插入水泥净浆中,观察指针读数,每隔1０ｓ测定一次,直到终凝为止。
粉状速凝剂由加水时起,液体速凝剂从加入速凝剂起至试针沉入净浆中距底板4㎜±1㎜时达到初凝;当试针沉入浆体中小于0、5㎜时,为浆体达到终凝。
6.5.3 结果评定每一试样,应进行两次试验。
试验结果以两次结果的算术平均值表示。
如两次试验结果的差值大于30s 时,本次试验无效,应重新进行试验。
6、6 强度6.６.1仪器设备a) 200KN压力试验机;b) 胶砂振实台;c)４０㎜×４0㎜×16０㎜试模;d) 量程５kg,分度值5g的台称;e) 量程500ｇ,分度值0.5g的天平;ｆ) 搅拌锅,搅拌铲。
6.6.2 配合比水泥与砂的质量比为1:1、5,水灰比为0、5,6.６．３试验步骤在室温２０℃±２℃的条件下,称取基准水泥９00ｇ,标准砂1350 ｇ。
粉状速凝剂:将速凝剂按生产厂推荐掺量加入胶砂中,干拌均匀后,加入450ｍL水,人工迅速搅拌40s～50ｓ。
液体速凝剂:先计算推荐掺量速凝剂中的水量,从总水量中扣除,加入水后将胶砂搅拌至均匀,再加入液体速凝剂人工迅速搅拌40s～50s。
然后装入40㎜×４０㎜×16０㎜的试模中,立即在胶砂振动台上振动3０ｓ,刮去多余部分,抹平。
同时成型掺速凝剂的试块二组,不掺者一组,每组三块。
在温度为２0℃±2℃的室内放置,脱模后立即测试掺速凝剂试块的1d强度(从加水时计算时间)。
测定１d强度的时间误差应为2４h±0、5ｈ。
检测时应先做抗折,再做抗压强度。
其余试块在温度20℃±2℃,湿度９５%以上的标准养护室养护,测其28d强度,并求出强度比。
6．6.４结果计算与评定6．6.4、1抗压强度按式(２)计算:f＝F/ S …………………………(２)式中:f——抗压强度,单位为兆帕(ＭＰa);F——试体受压破坏荷载,单位为牛顿(N);S——试体受压面积,单位为平方毫米(㎜2)。
6.６．4、２抗压强度比按式(3)计算:R= f１/ f0×100…………………………(３)式中:R——抗压强度比,％;f1——掺速凝剂砂浆抗压强度,单位为兆帕(ＭＰａ);ｆ０——不掺速凝剂砂浆抗压强度,单位为兆帕(MPa)。
6.6．4、３结果处理每个龄期的三个试件可得出六个抗压强度值,其中与平均值相差超过10% 的数值应予剔除,将剩下的数值取算术平均值,剩余的数值少于三个时,必须重做试验。
7 检验规则7、1检验分类检验分为出厂检验与型式检验两类。
7、2 出厂检验出厂检验项目包括凝结时间、细度、含水率、密度与１d的抗压强度。
7、３型式检验7.3.1型式检验项目包括表１与表２中的所有项目。
7.3.2有下列情况之一时,应进行型式检验;a)新产品或老产品转厂生产的试制定型鉴定;ｂ)正式生产后,如材料、工艺有较大改变,可能影响产品性能时;c)正常生产时,一年至少进行一次检验;d)产品长期停产后,恢复生产时;e)出厂检验结果与上次型式检验有较大差异时;f)国家质量监督检验机构提出进行型式检验要求时。
7、4 批量与抽样出厂检验与型式检验的批量与抽样方法相同。
7.4．1 批量每20t为一批,不足２0t也按一批计。
7.４.２抽样一批应于16个不同点取样,每个点取样不少于25０g,总量不少于４0０0g。
将试样充分混合均匀,分为两等份,其中一份用作试验;另一份密封保存五个月,以备有疑问时,交国家规定的检验机构进行复验或仲裁。
7、5 判定规则所有项目都符合本标准规定的相应等级要求,则判定为相应等级的产品。
不符合相应等级要求,则判定为不合格品。
对于不合格品,可重新抽样,按照本标准型式检验项目复验一次。
8 产品说明书、包装、运输与贮存8.1产品说明书产品出厂时应提供产品说明书、产品说明书应包括下列内容:生产厂家、产品名称及型号、适用范围、推荐掺量、产品的匀质性指标、有无毒性、易燃状况、储存条件及有效期、使用方法与注意事项等。
８.２包装粉状速凝剂应采用有塑料袋衬里的编织袋包装,每袋重25 kg±０.5kg;液体速凝剂可用塑料桶或其它可用的包装容器包装。
也可根据用户要求进行包装。
所有包装容器上均应在明显位置注明产品执行标准、商标、产品名称与质量等级、型号、净重、生产厂家、包装日期与出厂编号。
ﻫ8、3运输搬运时应轻拿轻放,防止破损,运输时避免受潮。
8、4 贮存速凝剂在包装无破损的条件下,应贮存在干燥通风的库房中,距地面１00mm以上。
在正常运输与贮存条件下,贮存期从产品包装之日起为五个月。
速凝剂检测参数
速凝剂检测参数1. 简介速凝剂是一种用于混凝土施工中加快凝结时间的化学添加剂。
它能够显著提高混凝土的早期强度和早期硬化速度，从而缩短施工周期，提高施工效率。
为了确保速凝剂的质量和性能符合要求，需要进行相关的检测。
本文将详细介绍速凝剂检测参数及其意义，包括外观、主要成分、PH值、含固量、比重等参数。
2. 外观检测外观是速凝剂质量的直观表现之一，通过外观检测可以初步了解样品是否存在明显的异常情况。
•外观应为无色或淡黄色液体；•不应有悬浮物、沉淀物或颗粒状物质；•不应有异味或刺激性气味。
如果发现样品外观异常，可能意味着产品质量存在问题，需要进一步进行分析和检测。
3. 主要成分检测主要成分是评价速凝剂性能和质量的重要指标之一。
常见的主要成分包括硫酸盐、铝酸盐、氯化物等。
3.1 硫酸盐含量检测硫酸盐是速凝剂的主要成分之一，其含量直接影响到速凝剂的性能。
常用的检测方法有草酸二钠法和钡盐法。
•草酸二钠法：将速凝剂样品与草酸二钠溶液反应，生成沉淀物，通过称重或滴定来计算硫酸盐含量。
•钡盐法：将速凝剂样品与过量的氯化钡溶液反应，生成沉淀物，通过滴定来计算硫酸盐含量。
3.2 铝酸盐含量检测铝酸盐也是速凝剂的主要成分之一，其含量对于控制混凝土早期强度和早期硬化速度至关重要。
常用的检测方法有碳酸氢铵法和滴定法。
•碳酸氢铵法：将速凝剂样品与碳酸氢铵溶液反应，生成沉淀物，通过称重或滴定来计算铝酸盐含量。
•滴定法：将速凝剂样品与过量的硫酸铵溶液反应，生成沉淀物，通过滴定来计算铝酸盐含量。
3.3 氯化物含量检测氯化物是速凝剂中常见的杂质之一，其含量过高会对混凝土的耐久性造成负面影响。
常用的检测方法有亚硝酸钠法和银氮盐滴定法。
•亚硝酸钠法：将速凝剂样品与亚硝酸钠溶液反应，生成沉淀物，通过滴定来计算氯化物含量。
•银氮盐滴定法：将速凝剂样品与过量的硝酸银溶液反应，生成沉淀物，通过滴定来计算氯化物含量。
4. PH值检测PH值是评估速凝剂是否具有碱性或酸性的重要参数。

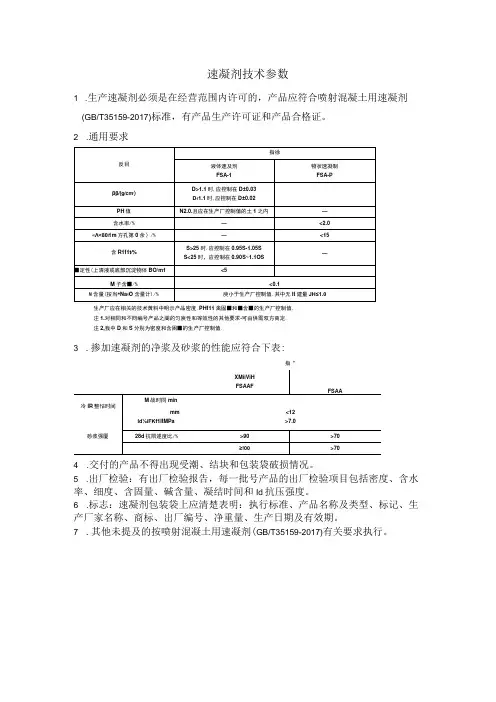

速凝剂技术参数
速凝剂技术参数
1 .生产速凝剂必须是在经营范围内许可的，产品应符合喷射混凝土用速凝剂(GB/T35159-2017)标准，有产品生产许可证和产品合格证。
2 .通用要求
生产厂应在相关的技术黄料中明示产品密度.PHf11禽固■和■含■的生产厂控制值.
注1.对相同和不冏编号产品之阍的匀庾性和等效性的其他要求•可由供需双方商定.
注2,我中D和S分别为密度和含困■的生产厂控制值.
3 .掺加速凝剂的净浆及砂浆的性能应符合下表:
指“
4 .交付的产品不得出现受潮、结块和包装袋破损情况。
5 .出厂检验：有出厂检验报告，每一批号产品的出厂检验项目包括密度、含水率、细度、含固量、碱含量、凝结时间和Id抗压强度。
6 .标志：速凝剂包装袋上应清楚表明：执行标准、产品名称及类型、标记、生产厂家名称、商标、出厂编号、净重量、生产日期及有效期。
7 .其他未提及的按喷射混凝土用速凝剂(GB/T35159-2017)有关要求执行。
速凝剂标准
6.4.2试验步骤
6.4.2.1将洁净带盖的称量瓶放入烘箱内，于105℃～110℃烘30min。取出置于干燥器内，冷却30min后称量，重复上述步骤至恒量（两次称量之差≤0.3mg），称其质量m0。
6.4.2.2称取速凝剂试样10g±0.2g，装入已烘至恒量的称量瓶内，盖上盖，称出试样及称量瓶的总质量m1。
式中：
R——抗压强度比，%；?
f1——掺速凝剂砂浆抗压强度，单位为兆帕(MPa)；?
f0——不掺速凝剂砂浆抗压强度，单位为兆帕（MPa）。
6.6.4.3结果处理?
每个龄期的三个试件可得出六个抗压强度值，其中与平均值相差超过10%?的数值应予剔除，将剩下的数值取算术平均值，剩余的数值少于三个时，必须重做试验。?
7?检验规则??
7.1检验分类
检验分为出厂检验和型式检验两类。
7.2出厂检验
出厂检验项目包括凝结时间、细度、含水率、密度和1d的抗压强度。
7.3?型式检验
7.3.1型式检验项目包括表1和表2中的所有项目。
7.3.2有下列情况之一时，应进行型式检验；
a)新产品或老产品转厂生产的试制定型鉴定；
b)正式生产后，如材料、工艺有较大改变，可能影响产品性能时；
f)搅拌锅，搅拌铲。
6.6.2配合比
水泥与砂的质量比为1:1.5，水灰比为0.5，
6.6.3试验步骤
在室温20℃±2℃的条件下，称取基准水泥900g，标准砂1350 g。
粉状速凝剂：将速凝剂按生产厂推荐掺量加入胶砂中，干拌均匀后，加入450mL水，人工迅速搅拌40s～50s。
液体速凝剂：先计算推荐掺量速凝剂中的水量，从总水量中扣除，加入水后将胶砂搅拌至均匀，再加入液体速凝剂人工迅速搅拌40s～50s。
速凝剂标准与技术性能盘点
份，速凝剂短期时间内吸在未喷射时分解其速凝成份， 影响凝结时间，降低混凝土强度，将导致喷射砼的不良 效果。使用前应针对工程所用水泥品种进行试配试验， 选好掺量，方可大量使用。存放过期水泥不能
用，不符合国家标准的水泥不能用。对速凝剂要求妥善 保管，防止受潮结块失效。加强早期喷水养护，确保后 期强度。严格掌握好水灰比。渗水漏水的工程必须加大 掺量。我们了解了速凝剂的标准，就应该通过
听速凝剂这个名字，或许许多人都以为这是一种胶水状 性质的速凝剂，然而并不然，速凝剂因为它的主要成分 采用的是铝氧熟料，因此它的外观则是粉状的，而且会 呈现一种固体的状态，便于装载以及携带。这
种速凝剂是建筑用品，因此我们在工业领域以及化学领 域都会经常看到速凝剂的“出厂”，它的标准只要通过 了国家的审核标准，就可以使用了。技术性能1、凝结时 间：初凝1～5min,终凝5～10mi
自己想要使用的范畴，再去选择购买或者是不购买。我 们在使用速凝剂的时候一定要注意一点，搅拌物体的时 候，千万不要将速凝剂突然添加进去，不然速凝剂因为 含有水分，会分解其它的物料的!在使用速凝
剂之后，如果没有使用完毕，一定要将速凝剂保存完好， 不要放置在潮湿的地方，不然速凝剂受潮之后，就会影 响使用效果，最严重的后果则是全部不能够使用了。外 墙保温网格布的作用是什么?搪瓷钢板厂家
n,适宜掺量为胶凝材料用量的3—5%;2、碱金属含量<1%， 无毒、无味、无刺激;3、细度：80μm孔筛，筛余物小于 10%;4、喷射砼早期强度高，其28天龄期抗压强度保存率 达80—100
%;5、喷料粘聚性好，对钢筋无锈蚀作用，提高抗渗标号， 凝结快，一次喷层厚，喷拱可达130mm，喷壁可达 200mm以上。标准：1.密度应在生产厂控制值的 ±0.02g/cm3之内—2.氯离
速凝剂检测标准
速凝剂检测标准速凝剂是混凝土搅拌站中常用的一种添加剂，它可以显著地缩短混凝土的凝结时间，提高施工效率。
然而，速凝剂的质量直接影响着混凝土的性能和施工质量，因此对速凝剂进行检测是非常重要的。
一、外观检测。
首先，对速凝剂的外观进行检测。
合格的速凝剂应该呈现出白色或者浅灰色，颗粒应该均匀细致，不能有明显的结块现象。
另外，速凝剂的外观还应该无异物、杂质等。
二、溶解性检测。
其次，进行速凝剂的溶解性检测。
将速凝剂样品加入到水中，搅拌均匀后观察其溶解情况。
合格的速凝剂应该能够在规定的时间内完全溶解，且不应该有沉淀物或者悬浮物。
三、化学成分检测。
然后，对速凝剂的化学成分进行检测。
通过化学分析的方法，检测速凝剂中主要成分的含量，例如氧化铝、硅酸盐等。
合格的速凝剂应该符合国家标准规定的化学成分范围。
四、凝结时间检测。
接着，进行速凝剂的凝结时间检测。
将速凝剂加入到混凝土中，观察其凝结时间是否符合要求。
合格的速凝剂应该能够在规定的时间内使混凝土开始凝结，且凝结时间应该稳定可控。
五、性能指标检测。
最后，对速凝剂的性能指标进行检测。
包括流动度、坍落度、抗压强度等性能指标。
合格的速凝剂应该能够在这些性能指标上达到国家标准规定的要求。
综上所述，速凝剂的检测标准涉及到外观、溶解性、化学成分、凝结时间和性能指标等多个方面。
只有严格按照标准进行检测，才能确保所使用的速凝剂质量合格，从而保证混凝土的施工质量和工程安全。
因此，在使用速凝剂时，必须重视其检测工作，确保所使用的速凝剂符合国家标准，以免造成不必要的损失和安全隐患。
无碱速凝剂欧洲标准EN196-1
关于无碱速凝剂室内凝结时间和砂浆强度测试的标准（欧洲标准EN196-1）和说明及其它相关的建议1．无碱速凝剂的测试标准、（EN196-1）一、水泥净浆测试标准初凝＜2分钟＜4分钟＞4分钟终凝＜5分钟＜8分钟＞8分钟评价良好合格不合格测试方式：设备：搅拌罐和圆形刮勺、手动维卡针、秒表、锥型环。
1．用水量26-35克；2．1克高效减水剂或类式的超高效塑化剂；3．100克水泥（+20℃±1℃）；4．充分搅拌直到出现均匀浆体为止；5．掺入3-10g速凝剂并拌和5秒；6．拌和好后立即：装进锥型环，置入维卡试针下测定贯入值；7．记录初凝时间（维卡针在距离水泥低部1-2mm处停止）；8．记录终凝时间（针不能贯入水泥体中）。
二、砂浆实验标准初凝＜2分钟 2-5分钟＞5分钟终凝＜6分钟 8-13分钟＞13分钟6小时强度 2.5-4Mpa 1-2.5Mpa ＜1Mpa24小时强度 18-25Mpa 10-18Mpa ＜10Mpa评价良好合格不合格测试方式：设备：Hobbart搅拌器、手动维卡针、砂浆条形模。
1. 向搅拌器注入195g水，在掺入2-6g增塑剂以及450g水泥（+20℃±1℃），搅动30秒；1．掺入1350gISO标准砂，并拌和30秒；2．中速拌和30秒；3．停止90秒；4．再拌和30秒；5．检查砂浆流动度，规定的流动度：15-18cm，必要时，可掺水调整；6．掺入3-10%的速凝剂，拌和最多15秒；7．拌和后立即成型条形模；8．向置于振动台上的条形模内填料，防止压实不好(可人工协助压实)。
9．将试件置于手动维卡针下，测定贯入值；10．记录初凝时间（测针到水泥体底面1-2mm处停止）；11．记录终凝时间（测针不能贯入水泥体内）；12．测定6小时和24小时的抗压强度。
室内砂浆强度试验很难做好，强度试件以大板成型测试最接近实际性能。
施工配合比的水灰比以≤0.45为好，在该配合比条件下，使用无碱速凝剂的喷射混凝土性能发挥效果最好。
速凝剂规范
速凝剂规范速凝剂规范是指在混凝土施工中使用速凝剂，需要遵守的一系列规范和要求。
以下是速凝剂规范的一些重要内容。
1. 速凝剂的种类和性能要求：- 速凝剂可以是粉状或液体，其主要成分为铝酸盐或硫铝酸盐。
- 必须符合国家或行业标准的要求，包括药剂外观、PH值、煤灰胶砂膏含量等指标。
- 必须经过实验室试验和实际使用验证，确保其具有良好的速凝效果和稳定性。
2. 使用速凝剂的环境要求：- 混凝土的环境温度应在5℃~35℃范围内。
- 混凝土的相对湿度应在40%~75%之间。
- 若在较低温度环境中使用速凝剂，需要采取保温措施，以确保速凝剂正常反应。
3. 速凝剂的投放时间和比例：- 速凝剂投放时间应根据混凝土标准中的规定或施工方案的要求进行确定。
- 速凝剂的用量应按照施工方案确定，并严格控制在规定范围内。
4. 使用速凝剂的操作要求：- 混凝土搅拌过程中，应先放入水和水泥，再加入速凝剂。
- 必须确保速凝剂与混凝土充分混合均匀，避免出现局部球团或凝胶现象。
- 混凝土浇注后，应迅速进行振捣和抹平，以确保速凝剂充分发挥作用。
5. 监测和测试：- 施工过程中，应定期进行混凝土强度和凝结时间的监测和测试，以确认速凝剂的效果是否符合要求。
- 测试方法应符合国家或行业标准的要求，包括抗压强度试验、凝结时间试验等。
6. 包装、储存和运输：- 速凝剂应在符合国家标准的包装上标明产品名称、生产日期、生产厂家、性能和用量等信息。
- 速凝剂应存放在阴凉、干燥和通风良好的仓库中，避免阳光直射和潮湿环境。
- 在运输过程中，应注意避免剧烈震动和碰撞，防止包装破裂或泄漏。
以上是关于速凝剂规范的一些重要内容，施工单位在使用速凝剂时应严格按照规范要求进行操作，确保混凝土施工的质量和效果。
同时，也要密切监测和测试的结果，及时调整和修正施工方案，以保证混凝土的强度和凝结时间符合要求。
速凝剂标准[1]2
JC477-2005喷射混凝土用速凝剂1 范围本标准规定了喷射混凝土用速凝剂的术语和定义、分类、要求、试验方法、检验规则、包装运输和贮存等。
本标准适用于水泥混凝土采用喷射法施工时掺加的速凝剂。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1345 水泥细度检验方法（80um筛筛析法）GB/T 1346 水泥标准稠度用水量、凝结时间、安定性检验方法（eqv ISO 9597:1989）GB 8076 混凝土外加剂GB/T 8077 混凝土外加剂匀质性试验方法GB/T 17671 水泥胶砂强度检验方法（ISO）法（idt ISO 679:1989）JGJ 63 混凝土拌合用水3 术语和定义下列术语和定义适用于本标准。
速凝剂用于喷射混凝土中，能使混凝土迅速凝结硬化的外加剂。
4 分类4.1 按照产品形态分为：粉状速凝剂和液体速凝剂。
4.2 按照产品等级分为：一等品与合格品。
5 要求5.1 匀质性指标匀质性指标应符合表1要求。
表1速凝剂匀质性指标掺速凝剂净浆及硬化砂浆的性能应符合表2要求表2掺速凝剂净浆及硬化砂浆的性能要求6 试验方法6.1 试验材料6.1.1 水泥：符合GB 8076标准中附录A的规定。
6.1.2 砂：符合GB/T 17671中有关ISO标准砂的规定。
6.1.3 水：符合JGJ 63的规定。
6.1.4 速凝剂：受检速凝剂。
6.2 密度、氯离子含量、总碱量、PH值、含固量按照GB 8077进行。
6.3 细度按照GB 1345中的手工干筛法进行。
液体速凝剂检测标准
液体速凝剂检测标准液体速凝剂是一种常用的混凝土外加剂，在工程施工中起着重要的作用。
为了保证混凝土的质量和性能，对液体速凝剂的检测标准非常重要。
本文将介绍液体速凝剂的检测标准，以期为相关行业提供参考。
一、外观和颜色检测。
液体速凝剂的外观和颜色是其品质的直观表现。
在检测过程中，应注意观察其外观是否均匀，颜色是否符合标准要求。
正常情况下，液体速凝剂应呈现无色或浅黄色，无明显杂质和沉淀物。
二、密度和比重检测。
密度和比重是液体速凝剂的重要物理性质，也是其品质的重要指标之一。
检测时，应采用密度计或比重计进行测定，确保其数值符合国家标准要求。
三、凝结时间检测。
液体速凝剂的凝结时间是其使用性能的重要指标。
在检测过程中，应按照标准方法进行凝结时间的测定，确保其在规定的时间范围内完成凝结。
四、PH值检测。
液体速凝剂的PH值是其化学性质的重要指标，也是影响其与混凝土配合的关键因素之一。
在检测中，应使用PH试纸或PH计进行测定，确保其PH值在规定范围内。
五、固含量检测。
固含量是液体速凝剂的重要指标之一，直接影响其加入混凝土后的效果。
在检测中，应采用烘干法或称重法进行固含量的测定，确保其符合标准要求。
六、离子含量检测。
液体速凝剂中的离子含量是其化学成分的重要指标，也是其对混凝土影响的重要因素之一。
在检测中，应使用离子色谱仪等设备进行测定，确保其各项离子含量符合规定标准。
七、抗拉强度检测。
液体速凝剂的抗拉强度是其使用性能的重要指标之一，也是其在混凝土中的重要作用之一。
在检测中，应按照标准方法进行抗拉强度的测定，确保其符合国家标准要求。
结语。
液体速凝剂的检测标准对于保证混凝土工程质量和施工安全具有重要意义。
本文介绍了液体速凝剂的外观和颜色检测、密度和比重检测、凝结时间检测、PH值检测、固含量检测、离子含量检测和抗拉强度检测等方面的标准要求，希望能够为相关行业提供参考，保证液体速凝剂的质量和性能，推动工程施工质量的提升。
速凝剂检测参数
速凝剂检测参数
速凝剂检测参数主要包括以下几项。
1.砂浆抗压强度：检测速凝剂对混凝土抗压强度的影响，以评估其在混凝土中的使用效果。
2.净浆凝结时间：检测速凝剂对水泥净浆凝结时间的影响，以评估其对混凝土凝结速度的调节作用。
3.细度：检测速凝剂的颗粒大小，以评估其在混凝土中的分散性和稳定性。
4.含水率：检测速凝剂中的水分含量，以评估其质量和使用效果。
5.硫酸钠含量：检测速凝剂中硫酸钠的含量，以评估其对混凝土性能的影响。
6.密度：检测速凝剂的密度，以评估其质量和使用效果。
7.pH值：检测速凝剂的酸碱度，以评估其对混凝土性能的影响。
8.氯离子含量：检测速凝剂中氯离子的含量，以评估其对混凝土性能的影响。
9.碱含量：检测速凝剂中碱的含量，以评估其对混凝土性能的影响。
10.含固量：检测速凝剂中固体颗粒的含量，以评估其质量和使用效果。
11.净浆凝结时间：检测速凝剂对水泥净浆凝结时间的影响，以评估其对混凝土凝结速度的调节作用。
12.初凝时间：检测速凝剂对混凝土初凝时间的影响，以评估其对混凝土凝结速度的调节作用。
13.终凝时间：检测速凝剂对混凝土终凝时间的影响，以评估其对混凝土凝结速度的调节作用。
14.砂浆强度：检测速凝剂对砂浆强度的影响，以评估其在砂浆中的使用效果。
这些检测参数可以根据实际需要和具体标准进行选择和调整。
