项目1 计算机联锁工程设计
1、勘测调查初步设计文件包括:说明书、图表、概算。
2、现场勘测包括:线路方面、车站作业方面、信号机方面、道岔方面、轨道电路方面、电缆径路方面、信号楼方面、其她方面。A5hSZDb。
3、轨道电路得划分依据就是绝缘节。
4、信号楼得外墙至最近线路中心距离为距到发线不少于5m,距站内正线不少于7m。
5、布置调车信号机得顺序就是:首先布置集中区边界处得防护信号机与专线作业用得信号机;再将满足平行作业起阻挡作用得信号机及减少调车车列走行距离得折返用得信号机布置好;最后再考虑有无特殊情况需要设置得调车信号机。74n7gDH。
6、在尽头线、机车出库线、机待线、岔线、牵出线及编组线等通向集中区入口处,都应设置调车信号机进行防护。tMSsBpd。
7、在咽喉区接车方向对象道岔岔尖处,为了满足转线作业需要,应设置调车信号机。
8、调车信号机一般采用矮型。在牵出线、场间联络线及专用线上得调车信号机多采用高柱,可有较远得显示距离。Kc8Mq2m。
9、牵出线、机待线、出库线、专用线或尽头线入口处得调车信号机前方应设置一段轨道电路其长度距离不小于25m。4Duf2Iz。
10、道岔区段轨道电路,一般不应超过三组单开道岔或两组交分道岔。
11、安全线、避难线上得钢轨绝缘应尽可能设在尽头处。 12、距警冲标小于3、5m时称为侵限绝缘。
13、进站、接车进路、调车信号机处得钢轨绝缘允许安装在信号机前后方各1m得范围内;出站或发车进路信号机处得钢轨绝缘可装在信号机前方1m或后方6、5m得范围内。E9Gf1T0。
14、两根钢轨得绝缘应尽量设置在同一坐标,当不能设于同一坐标时其错开距离(死区段)最大不能超过2、5m。OCXx4Qa。
15、两相邻死区段得间隔或与死区段相邻得轨道电路得间隔,一般不小于18m。
16、警冲标距岔心距离与辙叉号、连接曲线半径与线间距离三个参数有关。
17、凡高度距离轨面在1100mm以内,而边缘距线路中心距离在1875mm以上得设备将不会侵入限界。
18、矮型不带进路表示器得信号机,在警冲标内方不少于3、5m处。
19、股道有效长就是股道内可以停留列车,而不至于妨碍邻线行车得部分线路长度,它就是自股道一端出站信号机起至另一端警冲标为止。tJA5vqs。
20、电缆径路图包括得内容:①轨道电路极性得配置 ②轨道电路送、受电端得布置③室外电缆网络连接设备类型与位置得确定 ④室外信号设备得串接顺序与电缆径路得确定 ⑤每根电缆类型、长度与芯数得确定。R0Jw0JX。
21、不实行轨道电路电码化得道岔区段,可先把道岔绝缘布设在直股上;实行轨道电路电码化得道岔区段得道岔绝缘应布设在弯股上。11eSV3B。
22、一送多受轨道电路,最多不应超过三个受电端。 23、连接设备有:①箱(XB1、XB2) ②盒(方向盒、终端盒)
24、采用S700K型交流电动转辙机得提速道岔又分为固定辙叉与可动心轨两种。
25、X1/849、C1/811、S3/757、G5/621,其中X、C、S、G表示信号、道岔、发送、轨道电缆网络用分向电缆盒。下角数字1、3、5就是每种分向电缆盒得序号,X、G、S分向电缆盒得编号与道岔编号相同,都就是从站外到站内依次编号,下行编单数,上行编双数,而C分向电缆盒用道岔编号做下角数字,C1表示1号道岔用分向电缆盒。分母得849、811、757、621标注了分向电缆盒得坐标。rsJlF93。
26、当总芯数为奇数,去线与回线得芯数不可能相等时,去线与回线芯数按相差1芯分配最为经济分配方式。一般按回线芯数多1芯分配。P09GwFh。
27、ZD6型电动转辙机,其额定工作电压为160V,工作电流为2A。
28、计算机联锁采集电路主要就是指联锁机与组合柜得联系。
29、联锁表得作用:全面展示了站内联锁关系,就是计算机联锁工程初步设计阶段向厂家提供得重要图纸,用作产生车站数据库得依据。c1pUCFk。
30、联锁表以进路为单元,展示了:①进路号码 ②进路性质、名称③排列进路顺序按压得按钮 ④防护该进路得信号机名称与显示 ⑤与进路相关得信号机、道岔、轨道电路区段联锁关系。8f4tiCC。
31、联锁表得编制:分咽喉,从上到下,从左至右。
32、符号“( )”表示道岔反位;“ [ ] ”表示为防护道岔;“{ }”表示为带动道岔。 33、计算机联锁采用得组合类型,用代号表示:JZ进站信号组合、CZ2两方向出站信号组合、CZ3三方向出站信号组合、DX调车信号组合、DC-4道岔组合(四线制)、DC-6道岔组合(六线制)、TDC-4提速道岔结合组合(四线制)、TDC-6提速道岔结合组合(六线制)、TDD提速单动道岔组合、TSD提速双动道岔组合、TDF提速道岔辅助组合、BHZ总保护组合、BHZS双端总保护组合、G25轨道组合、GJF轨道复式组合、TDJ轨道停电继电器组合、JG/LQ自动闭塞结合组合、WFZ改变运行方向主组合、WFF改变运行方向辅助组合、B1、B2半自动闭塞组合、BJ报警组合。21TYpH7。
34、1个GJF组合最多可用于7个区段。
35、组合排列表:一排5个组合柜形成一张表,表得上方标注得就是从正面观瞧组合柜得柜号,表得左侧从下向上标注层号,柜号与层号用短横线相连,即就是每个组合得位置号。对应每个组合位置得矩形框被横线划分成两部分,上部标注组合得名称,下部标注组合类型。7ZxsOAd。
36、接口电路图分为驱动电路与采集电路。表格左侧2列填写进站信号机名称与组合位置号,表格上方分成输出、输入两部分,填写驱动得5个继电器、采集得8组继电器接点得名称。7LD1vBQ。
37、对应每个驱动与采集对象得空格被横线隔成上中下3个长条形格,分别填写端子号。上方填写组合侧面端子号,中间填写接口柜端子号,下方填写联锁机柜输出、输入端子号。r8whv3n。
38、组合侧面有2块端子板,每块板有3列端子,从右向左01-06,每列有18柱端子。
39、组合侧面端子—接口柜—联锁机柜
40、接口柜10层,每层14块,有32柱端子,两列:左1-16右17-32
41、信号机点灯电路有进站信号机点灯电路、出站信号机点灯电路与调车信号机点灯电路3种。 42、道岔控制电路按使用电源不同分成交流转辙机控制电路与直流转辙机控制电路;按道岔之间就是否联动可分成单动控制电路与双动控制电路。道岔本身又有提速道岔与非提速道岔之分,提速道岔得辙叉有可动心轨与固定辙叉两种。H4JFkLB。
43、扼流变压器得布置原则:①正线上得道岔区段、无岔区段及股道得轨道电路在正线上得绝缘两侧均需设置扼流变压器;②轨道电路送、受电端均需设置扼流变压器;③为了构成双线区段两正线间牵引电流通路,在双线区段进站信号机处,将两正线扼流变压器得中性点相连;④两平行线路之间,为使经渡线道岔反位运行得列车牵引电流回归,应将两线路上扼流变压器中性点连通;⑤应考虑侧线上牵引电流回归,必需时应设置无受电端扼流变压器;⑥为了沟通线路间回归电流,引接吸上线或引接接触网变压器馈电地线,“空扼流”还可设在一送一受轨道电路中部;⑦为了使牵引电流回归,有时会由两空扼流变压器中性点相连;⑧一个轨道电路只能设一个“空扼流”,而包括空扼流变压器在内,每个轨道电路区段最多可设四个扼流变压器;⑨不走行电力机车得轨道电路区段可不设扼流变压器;⑩为了回归走行电力机车得非集中区线路得牵引电流,应在集中区边界绝缘处,将非集中区两根钢轨短路并接向集中区单扼流变压器中点。y5EPoN4。
44、一个25Hz轨道继电器组合内装三个受电端用防雷补偿器、防护盒与交流二元继电器。
45、轨道电路图:表格第1栏就是轨道区段名称栏,用来填记轨道区段名称,先填下行咽喉,再填上行咽喉。每个咽喉从站外向站内、由小号到大号顺序填写轨道区段名称;第5栏填记得就是GJ轨道复示继电器电路中线圈、继电器接点之间连接得端子号等数据。9NZhV2m。
46、每个移频柜从左至右安放5个组合,每个组合内放2套发送设备,共有4层。第1、4层放发送器,第2、3层放相应得检测盒。F7qsXeP。
47、零层包括四柱电源端子板、断路器板与3×18端子板。 48、综合柜得内部由下向上可放置10层组合,第11层就是零层。综合柜得组合类型表包括匹配防雷调整组合、受电端室内隔离组合、送电端室内隔离组合。8wlfhRB。
49、正方向正线接车需配置1个ZJM(正线接车电码化组合)、1个ZGC(正线轨道传递组合)与1个ZGS(正线股道双向电码化组合)组合,正方向正线发车与反方向正线接车需1个ZFM(正线发车电码化组合)与1个ZGC组合,侧线双方向接车股道需 1个CGS(侧线股道双向电码化组合)。ke1pGQ6。
50、断路器报警电路图示意了组合柜断路报警器、组合排柜报警指示器与熔丝报警继电器RSBJ得连接。
51、室内配线图表包括各种机柜:接口柜、防雷分线柜、隔离变压器柜、组合柜、轨道柜与站内电码化机柜等得侧面端子配线表,还有各种机柜间得电源端子环线图与室内电源电缆配线图。yWMmw2V。
52、接口柜得作用:就是计算机联锁特有得设备,就是联锁机与继电器组合接口之处,所有采集得继电器接点条件与驱动继电器得条件都在此处,通过计算机用电缆与联锁机得采集板与驱动板相连。5pQGdL9。
53、接口柜得结构:接口柜简称JK,最多安置10层,自上而下编为JK-1~JK-10,每层安装01-14共14块36柱端子板。5bwUKtB。
54、防雷分线柜得结构:可安装10层分线盘,从下向上顺序编号为1F—10F,每层端子板从左向右顺序编为01—13。端子板有6柱与18柱两种。dysGv4o。
55、1F-201-2表示第1分线柜得第2层01块2号端子。 56、分线柜得分层使用:1F用于下行咽喉,2F用于上行咽喉,第1层用于轨道电路送电、受电,第2、3、4层用于道岔,第5、6层用于信号机。AXCSCYT。
57、组合柜得结构:每个组合柜安放10个组合,每个组合通过2块3×18柱端子板与其她设备进行连接,每张侧面端子配线表有10个侧面端子板,排成上、下两排。WbD43qd。
58、不同柜之间得端子要填完整;同柜之间端子省去排架号;同层之间端子省去层号;同列之间端子省去列号。
59、隔离变压器柜用来安放10层隔离变压器组合,从下向上依次编为GL-1~GL-10。每个组合内安放6个隔离变压器,为了与其她设备连接,每个组合配置一块3×18柱端子板。yxR9TwS。
60、每个轨道柜内安放轨道组合最多9层,每个组合只有1块3×18端子板。
61、站内综合柜每柜可安装10个组合,每个组合有1块3×18侧面端子板;站内移频柜每柜可安装10套发送器。Jh9ivHs。
62、组合柜零层端子板图左侧绘制了12块“端子板”,其中D1-D4就是4柱端子板;DL1-DL5就是5块7柱断路器板,每块板上有2个断路器,D10-D12就是3块18柱端子板,18柱端子分成左、右两列,左侧编为奇数,右侧编为偶数。IQ1f569。
63、进站信号机有8条控制外线;调车信号机有3条控制外线。
64、在进站信号机处2个XB1变压器箱作为电缆终端连接设备。进站信号机用12根电缆芯线先引入XB1(Ⅰ)变压器箱,而来自高柱信号机构得15根软线均引入XB1(Ⅱ)变压器箱。I41ZDQX。

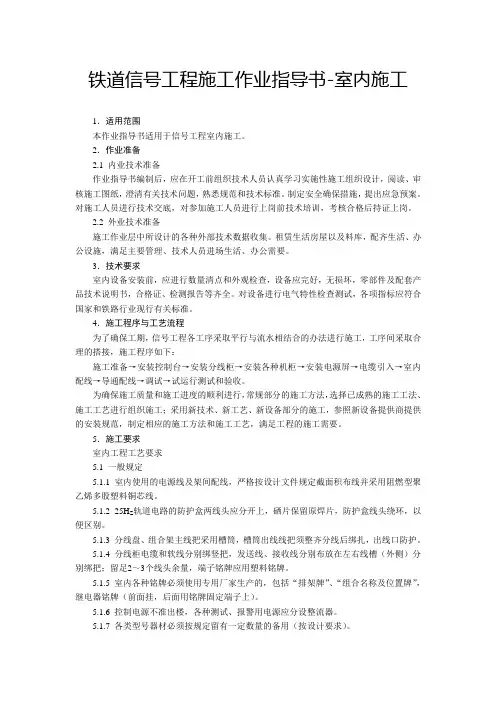

铁道信号工程施工作业指导书.6-室内施工
铁道信号工程施工作业指导书-室内施工
1．适用范围
本作业指导书适用于信号工程室内施工。
2．作业准备
2.1 内业技术准备
作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定安全确保措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备
施工作业层中所设计的各种外部技术数据收集。租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3．技术要求
室内设备安装前，应进行数量清点和外观检查，设备应完好，无损坏，零部件及配套产品技术说明书，合格证、检测报告等齐全。对设备进行电气特性检查测试，各项指标应符合国家和铁路行业现行有关标准。
4．施工程序与工艺流程
为了确保工期，信号工程各工序采取平行与流水相结合的办法进行施工，工序间采取合理的搭接，施工程序如下：
施工准备→安装控制台→安装分线柜→安装各种机柜→安装电源屏→电缆引入→室内配线→导通配线→调试→试运行测试和验收。
为确保施工质量和施工进度的顺利进行，常规部分的施工方法，选择已成熟的施工工法、施工工艺进行组织施工；采用新技术、新工艺、新设备部分的施工，参照新设备提供商提供的安装规范，制定相应的施工方法和施工工艺，满足工程的施工需要。
5．施工要求
室内工程工艺要求
5.1 一般规定
5.1.1 室内使用的电源线及架间配线，严格按设计文件规定截面积布线并采用阻燃型聚乙烯多股塑料铜芯线。
5.1.2 25HZ轨道电路的防护盒两线头应分开上，硒片保留原焊片，防护盒线头绕环，以便区别。
5.1.3 分线盘、组合架主线把采用槽筒，槽筒出线线把须整齐分线后绑扎，出线口防护。
5.1.4 分线柜电缆和软线分别绑竖把，发送线、接收线分别布放在左右线槽（外侧）分别绑把；留足2～3个线头余量，端子铭牌应用塑料铭牌。
铁路信号施工技术标准
未知驱动探索，专注成就专业
1
铁路信号施工技术标准
引言
铁路信号施工技术标准是为了确保铁路信号系统的安全、可靠和高效运行而制定的标准。本文档旨在规范铁路信号施工的技术要求，确保施工过程和结果符合相关法规和要求。
1. 施工前的准备工作
1.1 工程准备 - 铁路信号施工前，需进行详细的工程准备工作，包括确定施工范围、施工周期、人员配备、材料准备等。
- 根据施工范围和周期确定施工计划，并进行合理的资源调配，确保施工进度。
1.2 安全准备 - 施工前需制定详细的安全计划，明确安全责任人，确保施工过程中的安全。 - 对施工场地进行详细的安全评估，包括环境条件、施工设备等，确保施工过程中没有安全隐患。 未知驱动探索，专注成就专业
2
2. 施工过程
2.1 施工流程 - 根据施工计划，按照铁路信号施工流程进行作业。 - 进行信号设备的拆除、安装和调试等操作，确保施工过程和结果符合设计要求。
2.2 施工方法 - 严格按照相关规范和要求进行施工。 - 施工过程中应注意施工顺序，合理规划施工工艺，最大限度地降低施工风险。
2.3 施工质量控制 - 施工过程中应进行质量检查和验收，确保施工质量符合要求。 - 配合相关部门进行监督和检测，保证信号设备的安全和可靠性。
3. 施工后的管理
3.1 文档整理 - 施工完成后，要对施工过程进行全面记录和整理，包括施工计划、工程图纸、施工日志等。 - 文档整理工作有助于今后的施工管理和维护工作。
3.2 安全评估 - 对施工后的信号设备进行安全评估，确保设备的正常运行和安全性。 - 安全评估结果应进行备案，以备今后的维护和管理工作。 未知驱动探索，专注成就专业
3
4. 监督和验收
4.1 施工监督 - 对信号施工过程进行监督，确保施工按照规范进行。 - 对施工中发现的问题和隐患进行及时处理和整改。
4.2 施工验收 - 施工完成后，要进行验收，确保施工结果符合设计要求和标准。 - 验收合格后方可投入使用。
铁路信号施工工艺设计与技术标准
铁路信号施⼯⼯艺设计与技术标准
信号⼯程施⼯技术及⼯艺标准⼀、室外电缆⼯程1）、挖电缆沟
1.电缆经路选择在路基边坡坡脚外1⽶内,防护栏之内,遇特殊情况可选择在路肩上,但绝对不允许在铁路线路安全保护区外挖沟敷设电缆。对因条件限制不能设在护⽹或围墙内的电缆,采取以下防护措施:在电缆沟上部安装警⽰板,并在其上加倍设置电缆标和警⽰牌密度。2.电缆沟直、低平,沟内⽆⽯块和容易损伤电缆的杂物。
3.电缆沟深度:
(1)站内路肩0.8⽶(电缆曹防护、钢管防护地段沟深同),区间和路基下的站内电缆沟1.2⽶。
(2)穿越股道、公路的沟深和引⼊电缆沟深度相同(股道下防护管上⾯距路基⼟⾯不得少于0.4⽶)。
4.平⾏于股道的⼲线电缆距最近钢轨轨底的距离:
(1)在线路外侧,应不少于2⽶(当路基宽度不够时,在保证轨底边缘与电缆的斜⾯距离不少于2⽶的原则下,此距离可减⾄不少于1.7⽶。(2)在线路间不少于1.6⽶(线间距为4.5⽶时,不得少于1.5⽶)。2）、电缆敷设:
1.信号设备所采⽤的电缆规格、型号应符合设计⽂件规定。
2.电缆允许在任何⽔平差的径路上敷设,敷设时其弯曲半径应不少于:
(1)全塑电缆为其外径10倍。
(2)铠装电缆为其外径15倍。
3.电缆敷设前应进⾏单盘测试,电缆敷设后及接续配线前,进⾏施⼯测试;接续配线前的测试数据,做为电缆隐蔽⼯程测试记录。
4.电缆应缓和的敷设在沟内,使其有⼀定的⾃然弯曲,其附加长度,⼀般包括:
(1)室内储备量为5⽶(另加实际引⼊和做头所需长度);
(2)设备间电缆每端出⼟及做头各2⽶;
(3)桥、较⼤涵洞、隧道两端储备量各不少于5⽶,并能满⾜电缆热胀冷缩的需要。桥⾯上电缆槽及桥两端采⽤防护钢管外⽔泥包封。5.电缆尽量不接续,购货前,测量好实际长度订购。不得以时,站内地上接续,区间地下接头盒接续。地下接续后不得回填,每站全部地下接续完毕后,经现场测试、验收合格后,⽅可回填,并及时埋设接头标。6.电缆沟内敷设多根电缆时,需排列整齐,互不交叉,如需分层敷设时,其上下层间距不得少于0.1⽶。
铁路通信信号工程施工(3篇)
第1篇
一、引言
铁路通信信号工程是铁路运输的重要组成部分，其施工质量直接关系到铁路运输的安全、效率和可靠性。随着我国铁路事业的快速发展，铁路通信信号工程施工技术也在不断进步。本文将从铁路通信信号工程施工的概述、施工准备、施工方法、质量控制以及施工安全管理等方面进行阐述。
二、铁路通信信号工程施工概述
1. 施工范围
铁路通信信号工程施工主要包括：铁路通信线路、铁路信号设备、铁路信号控制中心、铁路信号监控系统、铁路信号联锁系统等。
2. 施工特点
（1）施工周期长：铁路通信信号工程施工涉及多个环节，需要多个专业协同作战，施工周期较长。
（2）施工环境复杂：铁路通信信号工程施工现场环境复杂，包括高空作业、隧道施工、桥梁施工等。
（3）技术要求高：铁路通信信号工程施工对施工人员的技术水平、设备性能、材料质量等方面要求较高。
三、施工准备
1. 施工组织设计
根据工程特点，编制详细的施工组织设计，明确施工方案、施工工艺、施工进度、施工质量、安全措施等。
2. 施工人员培训
对施工人员进行专业培训，确保施工人员掌握施工技术、操作规程和安全知识。
3. 施工设备准备
根据施工要求，配备相应的施工设备，包括通信设备、信号设备、施工车辆等。
4. 施工材料准备 根据工程量，提前准备施工材料，确保施工过程中材料供应充足。
四、施工方法
1. 铁路通信线路施工
（1）光缆敷设：按照设计要求，敷设光缆，确保光缆敷设平直、牢固。
（2）电缆敷设：按照设计要求，敷设电缆，确保电缆敷设平直、牢固。
（3）线路连接：对光缆、电缆进行连接，确保连接牢固、无损伤。
2. 铁路信号设备施工
（1）信号机安装：按照设计要求，安装信号机，确保信号机安装牢固、位置准确。
（2）道岔安装：按照设计要求，安装道岔，确保道岔安装牢固、位置准确。
（3）信号设备调试：对安装完成的信号设备进行调试，确保信号设备运行正常。
3. 铁路信号控制中心施工
铁路信号施工规范
铁路信号施工规范
铁路信号施工规范是指在铁路信号工程施工过程中，遵循的一系列规范和标准。以下是一份可能的铁路信号施工规范，大致包括施工前的准备、施工过程中的注意事项以及施工后的验收等方面。
1. 施工前的准备
1.1. 对施工区域进行仔细勘测，确保施工区域符合信号设备的要求。
1.2. 编制详细的施工方案和施工图纸，并组织相关人员进行培训，确保施工人员熟悉施工方案。
1.3. 确定施工所需的材料和设备，并进行充分的采购准备。
2. 施工过程中的注意事项
2.1. 在施工现场设置合理的安全警示标志和隔离措施，确保施工区域的安全。
2.2. 严格按照施工方案和施工图纸进行施工，不得擅自改动施工设计。
2.3. 施工过程中应进行有效的通信，确保施工人员之间的沟通畅通。
2.4. 施工中使用的设备要进行定期维护和保养，确保设备的正常运行。
2.5. 施工现场应保持整洁，材料和设备应分类摆放，确保施工顺利进行。
3. 施工后的验收
3.1. 确保施工完工后的信号设备满足相关标准和要求，进行相关检测和调试工作。
3.2. 对施工工程进行全面的验收，并进行相应的记录和归档工作。
3.3. 在完工后尽快清理施工现场，恢复铁路交通的正常运行。
3.4. 对施工工程的质量进行评估和总结，及时纠正存在的问题，并进行相关改进措施。
以上仅为简要的铁路信号施工规范，具体的规范还需根据具体的信号工程和施工环境进行进一步细化和制定。在施工过程中，应充分考虑施工安全、工程质量和效率等方面的要求，确保信号设备的安全可靠运行。同时，也应积极采用先进的技术手段，不断提高施工效率和质量水平，为铁路运输的安全和发展做出积极贡献。
关于铁路信号施工图设计与审核的思考
关于铁路信号施工图设计与审核的思考
摘要：目前我国铁路建设事业进入一个飞速发展的时期，生产任务的繁重与设计力量的短缺之间的矛盾非常大；建设要求的提高与工程设计的质量之间的矛盾也极其明显。本文主要对铁路信号施工图设计与审核的思考进行论述，详情如下。
关键词：铁路信号；施工图；设计；审核
引言
施工图文件是工程实施和验收的依据，应根据有关法律法规、规程规范等，采用定测及补充定测资料编制，为施工提供需要的图表和必要的设计说明，并依据施工图数量和相关规定编制施工图预算。
1严把“四新”产品上道运用关
铁路建设项目有义务推动信号技术进步，积极推广运用新技术、新设备、新工艺、新材料，但前提是要严把上道运用关。设计、审核应严格识别拟运用的新产品是否符合铁路信号产品运用管理的有关规定，尤其要关注与联锁、列控、高铁轨旁安装等基础安全有关的新产品，列入中国国家铁路集团有限公司产品认证采信目录的铁路信号产品必须取得相应的证书方可上道使用。
2满足建设安全要求
信号安全要求贯穿于实施方案、图纸设计、基础数据、施工建造、试验调试等各个环节，设计、审核各项工作首先要考虑安全因素。CTCS-3级线路由于RBC管辖范围大，实施局部工程改造时，施工、调试影响面广，运营干扰大，控制工程实施难度及安全风险的难度大。根据《高速铁路设计规范》新增条文 “CTCS-3级线路接入枢纽，受工程条件、运输需求和列控系统接口能力等因素限制，枢纽内设计速度250 km/h及以下的线路列控系统可采用CTCS-2级”，结合项目实际情况，在满足互联互通和运输效率的前提下，按照有利于控制实施难度及安全风险、有利于运营维护及后续更新改造的原则，可依据上述新条文合理优化CTCS-3列控系统控制范围。
3落实列控系统编号
以某市昌景黄安徽段列车为例分析。列控系统编号是CTCS列控系统的重要基础数据，是编制列控工程数据表的前置要素，及早落实列控系统的编号有利于列控软件编制和稳定。由于《列控系统设备和相关设备编号（CTCS ID）规则4.0》（运电高信函[2017]168号）中未能分配昌景黄铁路安徽段列控系统设备编号号段，为能及早明确昌景黄铁路安徽段列控系统设备编号，经上海局确定，车站列控中心编号使用运电高信函[2017]168号给上海局预留的“长江三角洲客运专线4”大区编号090，分区编号使用预留的6；新建RBC使用运电高信函[2017]168号中RBC预留的大区081编号，分区编号使用1；NID_C使用649。其中，昌景黄铁路安徽段RBC编号使用预留编号已获得国铁集团批复。
信号工程的施工方法及工艺
信号工程的施工方法及工艺
信号工程是公路、铁路、轨道交通等交通工程中不可或缺的一项重要工程。它主要负责对交通运输信息的传递和控制，确保交通系统的安全、顺畅运行。信号工程的施工涉及多个方面的内容，包括信号设备的安装、电缆敷设、线路接入、通信系统的配置等。
首先，信号工程施工的第一步是准备工作。在施工前，需要进行详细的工程勘测和设计，确定信号工程的整体布局和细节要求。同时，还需要准备好所需的材料和设备，以确保施工过程的顺利进行。
其次，信号工程施工的主要步骤是信号设备的安装。在信号设备安装过程中，施工人员需要根据设计要求进行设备的固定和接线，保证设备的稳定和正常运行。此外，还需要对设备进行调试和测试，以确保其性能符合要求。
在信号设备安装的同时，信号工程施工还需要进行电缆敷设和线路接入。电缆敷设主要包括电缆的敷设和电缆槽的安装，以及电缆的防护和标识等。线路接入则是将信号设备与交通系统的控制中心连接起来，确保信号信息可以传递和控制。
最后，信号工程施工还需要进行通信系统的配置。通信系统是信号工程的关键组成部分，它负责交通系统各个部分之间的信息传递和联动。通信系统的配置包括选择合适的通信方式、部署通信设备和设置通信协议等。
在信号工程施工过程中，需要注意以下几点。首先，要确保施工质量，按照设计要求进行施工，避免出现错误和缺陷，确保施工质量达到标准要求。其次，要保证施工进度，合理安排施工计划，提前解决可能出现的问题，确保施工按时完成。再次，要注意施工安全，遵守相关的安全规定和操作规程，保障施工人员的人身安全。最后，要做好施工记录和验收工作，及时记录施工过程中的关键信息和问题，确保施工的合格验收。
综上所述，信号工程的施工涉及多个方面的内容，包括信号设备的安装、电缆敷设、线路接入和通信系统的配置等。在施工过程中，要注意施工质量、施工进度、施工安全和施工记录，以确保施工顺利进行，并最终实现交通系统的安全、顺畅运行。
铁路信号工程施工工艺
铁路信号工程施工工艺
⑴ 电缆线路施工工艺和方法
电缆施工工艺流程见图7.2.6.1。
① 线路复测
复测内容：根据设计施工径路图，确定电缆径路走向的相对位置和数量。 图 7.2.6.1 电缆施工工艺流程图
施工准备：电缆径路复测、
人员准备、施工机具准备
监理工程师
检查 电缆沟清理
电缆单盘
测试及配盘
电缆敷设
线路防护
质检工程师检查
监理工程师检查
光电缆接续
接续测试
改
方
案
回填、埋标桩
合格 不合格 合格
合格
隐蔽工程签证
电缆到货检查
不合格 不合格
合格 不合格 ② 电缆单盘测试
电缆单盘测试时，对号检查所有芯线有无断线、混线。各种线对抽测一对环线电阻，换算长度作为电缆盘上的电缆长度考核数据。测量每一根芯线对其他所有芯线及金属护套之间的绝缘电阻。测量低频四线组的电容耦合系数K1和对地不平衡电容e1、e2。
③ 配盘
电缆配盘，根据复测线路台帐、单盘测试结果和电缆出厂数据，综合考虑地形、桥、隧位置进行配盘。电缆配盘时，重点考虑配盘后整个区段的K1、e1、e2值，加感节距内按K1、e1、e2相邻抵消计算接续交叉方式，节距间交叉方式按相邻节距内累计交叉抵消计算交叉方式。
④ 缆沟清理
电缆敷设前，对隧道、桥梁已施工的电缆沟槽进行清理。缆沟成形经自检及监理工程师检查合格后，方可敷设电缆。
⑤ 敷缆及回填
电缆敷设前，在已施工好的沟底垫上细沙或细土。首先，依据电缆配盘卡片对盘号和电缆的A、B端进行确认。敷设时设专人指挥，做到步调一致，不得压、折、摔、拖、扭曲电缆，不得在地上拖拉电缆，不能有硬弯、背扣，以免影响电缆的特性指标。
人工敷设电缆时，人员间距为5～10m，不得将电缆拖在地上。
电缆放入沟内后，先回填20～30cm细土或细砂，再全部回填。沟内严禁回填大石块，回填夯实后的土应高出地面。
⑹ 电缆防护
电缆穿越防护钢管时必须使用橡胶垫或加喇叭口保护，每处保证有人看守，避免光、电缆穿钢管时受到损伤。
铁路信号系统施工方案、技术措施及调试
铁路信号系统施工方案、技术措施及调试
介绍
本文档旨在提供一份关于铁路信号系统施工方案、技术措施及调试的概述。
施工方案
1. 施工前的准备工作：
- 检查信号系统设备是否完好无损。
- 研究施工区域的地形和环境条件。
- 制定详细的施工计划，包括施工时间和资源安排。
2. 施工过程中的工程措施：
- 确保施工区域的安全性，采取必要的安全防护措施。
- 按照设计要求和技术标准进行信号系统设备的安装和布线。
- 进行必要的测试和调试工作，确保设备正常运行。
- 记录施工过程中的关键节点、问题和解决方法。
3. 施工后的验收工作：
- 对施工完成的信号系统进行全面的验收测试。 - 确保安装和调试过程中的问题得到解决。
- 编制详细的施工报告，包括施工过程的总结和建议。
技术措施
1. 信号系统设备的选择：
- 根据实际需求和技术要求选择适用的信号系统设备。
- 确保设备的可靠性和稳定性。
2. 施工过程中的技术要点：
- 合理安排信号系统设备的布局和连接方式。
- 保证信号系统设备与其他系统的良好兼容性。
- 严格遵守信号系统设备的安装和调试规范。
3. 调试工作的技术要求：
- 对信号系统进行逐项测试，确保各项功能正常运行。
- 保证信号系统的准确性和灵敏度。
- 进行全面的系统调试，包括硬件和软件的测试和优化。
调试工作
1. 调试前的准备工作： - 清理信号系统设备，确保没有杂质或故障。
- 确认信号系统的供电和通信系统正常工作。
- 准备必要的调试工具和设备。
2. 调试过程中的步骤：
- 按照调试计划逐步测试信号系统的各项功能。
- 发现问题时及时记录并进行分析，找出原因并解决。
- 与其他部门或供应商进行协作，解决调试过程中的技术问题。
3. 调试后的验收工作：
- 对调试完成的信号系统进行全面的功能测试。
- 确保信号系统的稳定性和可靠性。
- 编制详细的调试报告，包括问题和解决方法的总结。
铁路信号工程施工方案(3篇)
第1篇
一、工程概述
本工程为雄商高铁梁山至郓城铁路信号工程，位于京雄商高铁雄安新区至商丘段，是我国八纵八横”高铁网、京港（台）通道的重要组成部分。本工程主要涉及梁山站、郓城站既有改造，包括信号、通信信息、电力、牵引供电及接触网等工程。为确保工程顺利进行，特制定以下施工方案。
二、施工准备
1. 组织机构
成立项目指挥部，负责全面协调和管理施工工作。下设工程部、技术部、质量部、安全部、物资部等部门，明确各部门职责，确保工程有序推进。
2. 施工队伍
选用具备丰富经验的专业施工队伍，进行严格的技术培训和安全教育，确保施工人员具备良好的业务素质和安全意识。
3. 施工材料
根据工程设计要求，选用优质、合格的施工材料，确保工程质量和安全。
4. 施工设备
配置先进的施工设备，如信号设备、通信设备、电力设备等，确保施工效率和质量。
三、施工工艺
1. 信号设备施工
（1）信号设备安装：按照设计图纸要求，对信号设备进行精确安装，确保设备稳定可靠。
（2）信号设备调试：对安装完成的信号设备进行调试，确保信号传输准确无误。
2. 通信信息施工
（1）通信设备安装：按照设计图纸要求，对通信设备进行精确安装，确保设备稳定可靠。
（2）通信设备调试：对安装完成的通信设备进行调试，确保通信传输畅通无阻。 3. 电力施工
（1）电力设备安装：按照设计图纸要求，对电力设备进行精确安装，确保设备稳定可靠。
（2）电力设备调试：对安装完成的电力设备进行调试，确保电力供应稳定。
4. 牵引供电及接触网施工
（1）牵引供电设备安装：按照设计图纸要求，对牵引供电设备进行精确安装，确保设备稳定可靠。
（2）接触网施工：按照设计图纸要求，对接触网进行精确施工，确保接触良好。
四、施工进度安排
1. 施工前期：完成施工准备、人员培训、设备调试等工作。
2. 施工阶段：按照工程设计要求，依次完成信号设备、通信信息、电力、牵引供电及接触网等施工任务。
