应力应变曲线材料力学
应力应变曲线怎么分析
应力应变曲线怎么分析

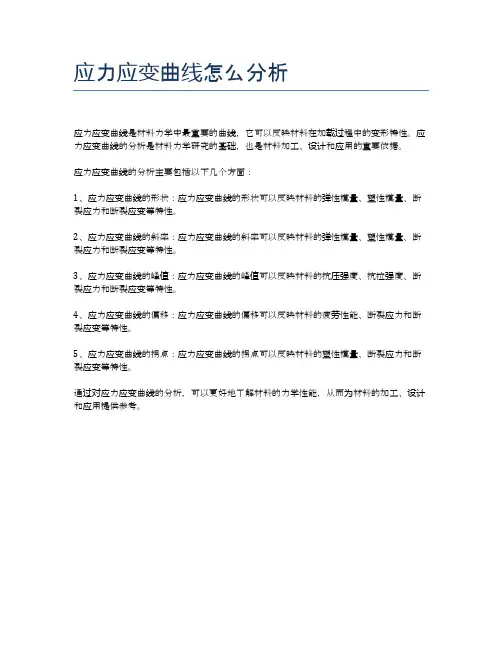

应力应变曲线是材料力学中最重要的曲线，它可以反映材料在加载过程中的变形特性。
应力应变曲线的分析是材料力学研究的基础，也是材料加工、设计和应用的重要依据。
应力应变曲线的分析主要包括以下几个方面：
1、应力应变曲线的形状：应力应变曲线的形状可以反映材料的弹性模量、塑性模量、断裂应力和断裂应变等特性。
2、应力应变曲线的斜率：应力应变曲线的斜率可以反映材料的弹性模量、塑性模量、断裂应力和断裂应变等特性。
3、应力应变曲线的峰值：应力应变曲线的峰值可以反映材料的抗压强度、抗拉强度、断裂应力和断裂应变等特性。
4、应力应变曲线的偏移：应力应变曲线的偏移可以反映材料的疲劳性能、断裂应力和断裂应变等特性。
5、应力应变曲线的拐点：应力应变曲线的拐点可以反映材料的塑性模量、断裂应力和断裂应变等特性。
通过对应力应变曲线的分析，可以更好地了解材料的力学性能，从而为材料的加工、设计和应用提供参考。
应力应变关系及材料力学性能研究
应力应变关系及材料力学性能研究引言：应力应变关系是材料力学性能研究的基础，关乎着材料在外力作用下的变形与破坏。
本文将探讨应力应变关系的基本概念，并分析其对材料力学性能的影响。
一、应力与应变的定义：应力是指材料在外力作用下受到的内部力，为单位面积上的力。
常见的应力类型有拉应力、压应力、剪应力等。
应变是材料在受力作用下发生的变形程度，为单位长度上的变化量。
常见的应变类型有线性应变、剪应变等。
二、线弹性材料的应力应变关系：对于线弹性材料而言，应力应变关系可以通过胡克定律来描述。
胡克定律表明应力与应变之间呈线性关系，且比例系数为弹性模量。
应力=弹性模量 ×应变这意味着线弹性材料在弹性区内总是遵循胡克定律，即应力的增加与相应的应变呈线性关系。
三、非线性材料的应力应变关系：然而，并非所有材料都遵循胡克定律。
在超出线弹性范围的情况下，材料可能表现出非线性应力应变关系。
例如，在塑性变形时，材料产生塑性畸变，应力与应变之间的关系失去了线性性。
此时，材料的应力应变关系可由应力应变曲线来描述。
四、应力应变关系对材料强度和韧度的影响：应力应变关系直接决定了材料的力学性能，其中强度和韧度是两个重要的指标。
强度是指材料在外力作用下承受的最大应力，可以通过应力应变曲线中的极限强度来衡量。
强度高的材料能够承受更大的外力，具有较好的抗压能力。
韧度是指材料在断裂前能够吸收的能量，可以通过应力应变曲线下的面积来衡量。
韧度高的材料具有较好的抗拉伸能力和耐冲击性。
应力应变关系的形状和斜率都会对材料的强度和韧度产生影响。
通过调整材料的成分、结构和加工方式，可以改变应力应变关系，从而改善材料的力学性能。
五、应力应变关系的实验测定：测量材料的应力应变关系是材料力学性能研究的重要手段。
常见的实验方法包括拉伸试验、压缩试验和剪切试验等。
在实验中，使用应变计和力传感器等设备来测量应变和应力的变化。
通过绘制应力应变曲线，可以获取材料的弹性模量、屈服强度、极限强度、延伸率等参数。
应力-应变曲线
应力-应变曲线MA 02139，剑桥麻省理工学院材料科学与工程系David Roylance2001年8月23日引言应力-应变曲线是描述材料力学性能的极其重要的图形。
所有学习材料力学的学生将经常接触这些曲线。
这些曲线也有某些细微的差别，特别对试验时会产生显著的几何变形的塑性材料。
在本模块中，将对表明应力-应变曲线特征的几个点作简略讨论，使读者对材料力学性能的某些方面有初步的总体了解。
本模块中不准备纵述“现代工程材料的应力-应变曲线”这一广阔的领域，相关内容可参阅参考文献中列出的博依（Boyer ）编的图集。
这里提到的几个专题——特别是屈服和断裂——将在随后的模块中更详尽地叙述。
“工程”应力-应变曲线在确定材料力学响应的各种试验中，最重要的恐怕就是拉伸试验1了。
进行拉伸试验时，杆状或线状试样的一端被加载装置夹紧，另一端的位移δ是可以控制的，参见图1。
传感器与试样相串联，能显示与位移对应的载荷)(δP 的电子读数。
若采用现代的伺服控制试验机，则允许选择载荷而不是位移为控制变量，此时位移)(P δ是作为载荷的函数而被监控的。
图1 拉伸试验在本模块中，应力和应变的工程测量值分别记作e σ和e ε，它们由测得的载荷和位移值，及试样的原始横截面面积和原始长度按下式确定0A 0L1 应力-应变试验及材料力学中几乎所有的试验方法都由制定标准的组织，特别是美国试验和材料学会(ASTM)作详尽的规定。
金属材料的拉伸试验由ASTM 试验E8规定；塑料的拉伸试验由ASTM D638规定；复合材料的拉伸试验由ASTM D3039规定。
当以应变e ε为自变量、应力e σ为函数绘制图形时，就得到如图2所示的工程应力-应变曲线。
图2 退火的多晶体铜在小应变区的工程应力-应变曲线（在许多塑性金属中，这一曲线具有典型性）在应力-应变曲线的初始部分（小应变阶段），作为合理的近似，许多材料都服从胡克定律。
于是应力与应变成正比，比例常数即弹性模量或杨氏模量，记作E :随着应变的增大，许多材料的应力与应变最终都偏离了线性的比例关系，该偏离点称为比例极限。
真应力应变曲线和工程应力应变曲线
真应力应变曲线和工程应力应变曲线
真应力应变曲线和工程应力应变曲线是材料力学中常用的两种
应力应变关系曲线。
真应力应变曲线是指在材料受力的过程中，考虑到材料的几何形状和尺寸的变化所得到的应力应变曲线。
该曲线描述了材料在受力过程中的真实应力和真实应变的关系。
真应力是指材料受到的外力与材料初始横截面积之比，真应变是指材料的形变与材料初始长度之比。
由于考虑了材料的变形，真应力应变曲线能够提供更准确的材料性能评价。
工程应力应变曲线是指在材料受力的过程中，忽略了材料的几何形状和尺寸的变化所得到的应力应变曲线。
该曲线描述了材料在受力过程中的工程应力和工程应变的关系。
工程应力是指材料受到的外力与材料初始横截面积之比，工程应变是指材料的形变与材料初始长度之比。
由于忽略了材料的变形，工程应力应变曲线在工程设计和材料选择中更常用。
真应力应变曲线和工程应力应变曲线之间存在着一定的差异。
在强度屈服点之前，两者的曲线基本一致，但在屈服点之后，由于考虑了材料的几何形状和尺寸的变化，真应力应变曲线会出现更大的应力和应变。
这是因为材料在受力过程中会发生局部收缩和延长，导致应力增大。
相比之下，工程应力应变曲线在屈服点之后呈现出更平缓的曲线。
在工程实践中，真应力应变曲线和工程应力应变曲线都具有重要的作用。
真应力应变曲线可用于材料性能评价和材料强度分析，而工程应力应变曲线则常用于结构设计和材料选择。
不同的材料和应用领域可能会选择不同的应力应变曲线进行分析和设计，以满足具体的工程需求。
真应力应变曲线和工程应力应变曲线
真应力应变曲线和工程应力应变曲线一、引言在材料力学中，真应力应变曲线和工程应力应变曲线是两个常用的曲线，用于描述材料在受力时的变形情况。
本文将详细探讨这两种曲线的定义、区别以及应用。
二、真应力应变曲线真应力应变曲线又称为物理应力应变曲线，是指在材料受到外力作用时，通过测量材料内部各点的变形情况得到的应力应变曲线。
2.1 定义真应力是指材料在受力过程中所受到的内部分子间相互作用力，真应变是指材料在受力过程中由于分子间相互作用引起的变形程度。
真应力和真应变可以表示为以下公式：真应力 = 真应力/受力面积真应变 = - ln(1 + 真应变)2.2 特点真应力应变曲线通常具有以下特点： - 在小的应力范围内，真应力与工程应力之间的差别较小； - 随着应力的增大，真应力与工程应力的差别逐渐增大； - 真应力应变曲线通常呈现出非线性的特点； - 在材料破裂前，真应变曲线可能发生多次折线。
三、工程应力应变曲线工程应力应变曲线是指在工程实际应用中常用的应力应变曲线，它是通过测量外部载荷和材料变形量得到的应力应变曲线。
3.1 定义工程应力是指外力作用下的应力，工程应变是指外力作用下的变形程度。
工程应力和工程应变可以表示为以下公式：工程应力 = 外力/原始截面积工程应变 = 变形量/原始长度3.2 特点工程应力应变曲线通常具有以下特点： - 在小的应力范围内，工程应力与真应力之间的差别较小； - 随着应力的增大，工程应力与真应力的差别逐渐增大； - 工程应力应变曲线通常呈现出线性的特点； - 在材料破裂前，工程应变曲线可能发生多次折线。
四、真应力应变曲线与工程应力应变曲线的区别与应用真应力应变曲线与工程应力应变曲线之间存在着一些区别，主要体现在以下几个方面。
4.1 测量原理真应力应变曲线是通过测量材料内部各点的变形情况得到的，而工程应力应变曲线是通过测量外部载荷和材料变形量得到的。
因此，两者的测量原理不同。
4.2 曲线形状真应力应变曲线通常呈现出非线性的特点，可能发生多次折线；而工程应力应变曲线通常呈现出线性的特点，不会发生折线现象。
名义应力应变曲线和真实应力应变曲线
名义应力应变曲线和真实应力应变曲线一、名义应力应变曲线和真实应力应变曲线的基本概念名义应力应变曲线和真实应力应变曲线是材料力学中常见的两个概念，它们分别描述了材料在外部受到载荷时的变形情况。
其中，名义应力指的是外部载荷与截面积之比，即σ=F/A；而真实应力则指的是在考虑材料内部各种因素（如材料微观结构、晶粒大小等）影响后得到的载荷与截面积之比，即σ'=F/A。
二、名义应力应变曲线和真实应力应变曲线的区别1. 名义应力-应变曲线名义应力-应变曲线通常是指在不考虑材料内部各种因素对其性能影响时得到的载荷与截面积之比随着材料受到外界作用而发生的相对伸长量（即形变）之间的关系图。
该图通常呈现出一个典型的S型弯曲形状，其中包含了四个主要阶段：弹性阶段、屈服阶段、塑性流动阶段和断裂阶段。
其中，弹性阶段是指材料在受到外界作用时，其形变量与载荷之间呈线性关系的阶段；屈服阶段则是指当材料的应力达到一定值时，其形变量不再随载荷增加而线性增长，而是开始出现非线性变化的阶段；塑性流动阶段则是指当材料的应力继续增大时，其形变量将会进一步增加，并逐渐呈现出一个稳定的流动状态；断裂阶段则是指当材料无法承受更大的应力时，其形变量将会突然增加并最终导致材料破裂。
2. 真实应力-应变曲线真实应力-应变曲线通常是指在考虑了材料内部各种因素对其性能影响后得到的载荷与截面积之比随着材料受到外界作用而发生的相对伸长量之间的关系图。
该图通常呈现出一个相对平缓、光滑且无明显弯曲点的形态。
这主要是因为在考虑了各种因素影响后，真实应力与名义应力之间存在一定程度上的差异。
具体来说，在弹性阶段，真实应力与名义应力之间的差异较小，但随着载荷的增加，该差异将会逐渐增大，并在材料进入屈服阶段时达到最大值。
此后，在塑性流动阶段中，真实应力与名义应力之间的差异将会逐渐减小，并最终趋于一致。
三、两种曲线的意义和应用1. 名义应力-应变曲线的意义和应用名义应力-应变曲线是描述材料在外部受到载荷时变形情况的重要工具。
材料拉伸试验应力-应变曲线
材料拉伸试验应力-应变曲线材料力学是物理学的分支，主要研究物质的形变与内部应力之间的关系以及材料在外部受到力的作用下的性能变化。
在工程学领域中，材料力学是一个非常重要的领域，因为它对于各种结构的设计、材料的选择和生产过程中质量的控制都有很大的影响。
拉伸试验是材料力学中最常用的测试方法之一，它能够测定材料的力学性质，如杨氏模量、屈服强度、抗拉强度、断裂强度等。
在拉伸试验中，材料在单向应力下被拉伸，在一定的控制条件下测定它的应变和应力，并通过绘制应力-应变曲线来描述它的力学行为。
接下来，我们将详细介绍拉伸试验的应力-应变曲线。
拉伸试验的应力-应变曲线是指材料在拉伸过程中应力和应变随时间的变化图像。
试验时，先将样品固定在拉伸机上，拉伸机施加一个力使其拉伸，然后测量材料的长度和外力大小。
在拉伸过程中，材料受到的拉伸力会逐渐增加，而它的截面积也会随之减小，因为拉伸后材料受到的长度变化不同导致其截面积发生变化。
应力计算公式如下：$$\sigma = \frac{F}{A_0}$$其中，$\sigma$ 表示应力，$F$ 表示拉伸过程中施加的外力，$A_0$ 表示试件的原始横截面积。
应力-应变曲线通常分为三个阶段：线弹性阶段、屈服阶段和断裂阶段。
1.线弹性阶段：在由于外力作用下，材料开始变形的时候，如果这个过程的变形程度比较小，材料会发生线弹性变形。
在这个阶段，材料的应力-应变曲线是一条直线，称为弹性阶段线。
2.屈服阶段：当变形程度比较大时，材料就会进入到屈服阶段。
在这个阶段中，材料的应变开始急剧增加，这是因为材料的内部结构开始发生变化，这是因为材料中的晶粒会逐渐发生滑移，从而使得材料的形状发生变化。
这种变化会导致材料内部的应力分布发生变化，所以材料的应力-应变曲线开始出现断崖式的变化。
在这个阶段中，材料的应力达到最大值，然后开始发生下降，这个时候可以测定材料的屈服强度。
3.断裂阶段：在超过屈服强度的作用下，材料会进入断裂阶段。
材料力学性能(2)应力应变曲线
拉伸试验得到的应力应变，通常是指工程应力和工程应变，用于计算应力应变的横截面积和长度，是未变形的初始横截面积和初始长度（便于测量）。
与之对应的，还有真应力和真应变，用于计算应力应变的横截面积和长度，是变形后的横截面积和长度。
在应力低于比例极限的情况下，应力σ与应变ε成正比，即σ=Εε；式中E为常数，称为弹性模量或杨氏模量，是正应力与正应变的比值，弹性模量的单位与应力的单位相同。
剪切模量的定义与之类似，是切应力与切应变的比值。
金属的应力应变曲线，通常分为四个阶段：弹性阶段、屈服阶段、应变硬化阶段和颈缩断裂阶段。
注意：不同的材料，应力应变曲线会有差异，并不是每种材料都会表现出上述四个阶段。
屈服强度材料的屈服强度，是指材料开始发生塑性变形时所对应的应力。
由于不同材料应力应变曲线变化各异，通常很难确定在多大的应力下，材料开始屈服。
实际应用中，也会用到以下几种定义屈服点的方式：弹性极限（Elastic Limit）The lowest stress at which permanent deformation can be measured. 能检测到塑性变形的最小应力。
比例极限（Proportional Limit）The point at which the stress-straincurve becomes nonlinear. 应力-应变曲线开始出现非线性的应力。
很多金属材料的弹性极限和比例极限几乎是一样的。
偏移屈服点（Offset Yield Point 或 Proof Stress）有些材料的应力应变曲线，弹性阶段和塑性阶段之间没有明显的分界点。
可以采用某个指定的很小的塑性应变，通常是0.2%，对应的应力作为屈服点。
真应力和真应变前面拉伸试验得到的工程应力（σ）和工程应变（ε），是基于试件未变形的初始横截面积（A0）和初始长度（L0）计算的。
而实际中，随着载荷的变化，横截面积和长度都是在发生变化的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
(2)屈服阶段 屈服点
s
曲线超过b点后，出现了一段锯齿形曲线，
这—阶段应力没有增加，而应变依然在增加，材
料好像失去了抵抗变形的能力，把这种应力不增
加而应变显著增加的现象称作屈服，bc段称为屈
服阶段。屈服阶段曲线最低点所对应的应力
剪应力引起断裂
17
曲线没有明显的直线部分，应力较 小时，近似认为符合虎克定律。曲线没 有屈服阶段，变形很小时沿与轴线大约 成45°的斜截面发生破裂破坏。曲线最
高点的应力值 by 称为抗压强度。
铸铁材料抗压性能远好于抗拉性能， 这也是脆性材料共有的属性。因此，工 程中常用铸铁等脆性材料作受压构件， 而不用作受拉构件。
1、弹性阶段ob
E
P — 比例极限 e — 弹性极限
E tan
7
(1)弹性阶段 比例极限σp
oa段是直线，应力与应变在此段成正比关系，材
料符合虎克定律，直线oa的斜率 tanE就是材
料的弹性模量，直线部分最高点所对应的应力值 记作σp，称为材料的比例极限。曲线超过a点，图 上ab段已不再是直线，说明材料已不符合虎克定 律。但在ab段内卸载，变形也随之消失，说明ab 段也发生弹性变形，所以ab段称为弹性阶段。b点 所对应的应力值记作σe ，称为材料的弹性极限。
d g
o
f h
1、弹性范围内卸载、再加载 2、过弹性范围卸载、再加载
12
5、灰铸铁
对于脆性材料（铸铁），拉伸时的应力 应变曲线为微弯的曲线，没有屈服和径缩现 象，试件突然拉断。断后伸长率约为0.5%。 为典型的脆性材料。
bt
o
σbt—拉伸强度极限（约为140MPa）。它是衡
量脆性材料（铸铁）拉伸的唯一强度指标。
第五节 应力——应变曲线
1
力学性质：在外力作用下材料在变形和破坏方面所 表现出的力学性能
一、拉伸时的应力——应变曲线
件试 件 和 实 验 条
§9-4
静常 载温
、
2
1、 试件
（1）材料类型： 低碳钢： 塑性材料的典型代表； 灰铸铁： 脆性材料的典型代表；
标距
L0
（2）标准试件：
d0
标点
尺寸符合国标的试件；
18
19
塑性材料和脆性材料力学性能比较
塑性材料
脆性材料
延伸率 δ > 5%
延伸率 δ < 5%
断裂前有很大塑性变形
断裂前变形很小
抗压能力与抗拉能力相近 抗压能力远大于抗拉能力
可承受冲击载荷，适合于 适合于做基础构件或外壳 锻压和冷加工
材料的塑性和脆性会因为制造方法工艺条件 的改变而改变
20
、 值越大，其塑性越好。一般把 ≥5％的材 料称为塑性材料，如钢材、铜、铝等；把 <5％的
材料称为脆性材料，如铸铁、混凝土、石料等。 11
工程应用：冷作硬化
e
d
b
b
e P
a c s
即材料在卸载过程中 应力和应变是线形关系，
f 这就是卸载定律。
材料的比例极限增高， 延伸率降低，称之为冷作硬 化或加工硬化。
2．标用标于距准测：试试件的：等截面部分长度；
圆截面试件标距：L0=10d0或5d0
3
2、试验机
4
0
5
3、低碳钢拉伸曲线
6
e
b
b
e P
a c s
ห้องสมุดไป่ตู้
o
f
2、屈服阶段bc（失去抵 抗变形的能力）
s — 屈服极限
3、强化阶段ce（恢复抵抗 变形的能力）
b — 强度极限
4、局部径缩阶段ef
明显的四个阶段
10
4.塑性指标 试件拉断后，弹性变形消失，但塑性变形仍保 留下来。工程上用试件拉断后遗留下来的变形 表示材料的塑性指标。常用的塑性指标有两个:
伸长率: L1 L 100 % 断面收缩率 : LA A1 100 %
A
L1 —试件拉断后的标距 L —是原标距 A1 —试件断口处的最小横截面面积 A —原横截面面积。
低碳钢是塑性材料，压缩时的应力–应变图， 如图示。
在屈服以前，压缩时的曲线和拉伸时的曲线 基本重合，屈服以后随着压力的增大，试样被 压成“鼓形”，最后被压成“薄饼”而不发生 断裂，所以低碳钢压缩时无强度极限。
16
3、灰铸铁
by
灰铸铁的 压缩曲线 bL
灰铸铁的 拉伸曲线 O
= 45o~55o
称为屈服点(或屈服极限)。在屈服阶段卸载，将
s
出现不能消失的塑性变形。工程上一般不允许构
件发生塑性变形，并把塑性变形作为塑性材料破
坏的标志，所以屈服点 s 是衡量材料强度的一
个重要指标。
9
(3)强化阶段 抗拉强度 b
经过屈服阶段后，曲线从c点又开始逐渐上
升，说明要使应变增加，必须增加应力，材料 又恢复了抵抗变形的能力，这种现象称作强化， ce段称为强化阶段。曲线最高点所对应的应力
值记作 ，称b 为材料的抗拉强度(或强度极限)，
它是衡量材料强度的又一个重要指标。
(4)缩颈断裂阶段
曲线到达e点前，试件的变形是均匀发生的， 曲线到达e点，在试件比较薄弱的某一局部(材 质不均匀或有缺陷处)，变形显著增加，有效横 截面急剧减小，出现了缩颈现象，试件很快被 拉断，所以ef段称为缩颈断裂阶段。
13
二、压缩时的应力——应变曲线 1、试样及试验条件
载常 温 、 静
14 §9-5
2、低碳钢压缩实验
(MPa) 400
低碳钢压缩 应力应变曲线
E(b)
C(s上)
f1(f)
低碳钢拉伸
g
(e) B
D(s下)
应力应变曲线
200 A(p)
E=Etgy=tg
O
O1 O2 0.1
0.2
15
金属材料的压缩试样，一般制成短圆柱形，柱的 高度约为直径的1.5 ~ 3倍，试样的上下平面有平行 度和光洁度的要求非金属材料，如混凝土、石料等 通常制成正方形。
