归纳小结
甲物体对乙物体施力时，乙物体对甲物体也施力， 即，力的作用是相互的。
相互作用力的特点：大小相等，方向相反，同一直线，不 同物体。
一个物体对另一个物体施力的同时必然受到后者对它的 作用力。
施力物体同时也是受力物体。 物体间的相互作用力同时产生、同时消失、没有先后之分。
知识点3 力的作用效果
思考：力作用在物体上会产生什么效果呢？
演示： （1）捏一下橡皮泥； （2）拉伸一下弹簧。
力的作用效果： 1.力可以改变物体的形状，使它发 生形变。
形状改变
想一想：把一本书放在水平的桌面上，桌面会发生形变吗？
力能改变物体的形状，使它发生形变，形变有的很明显， 有的很微小。
力的作用效果： 2.可以改变物体的运动状态。
1N F=2N
作业
1.运动员用网球拍击球时（如图），球和网球拍的形状都发 生了改变。这说明什么？网球拍使球的运动方向和速度大小 发生了变化，这又说明什么？
说明物体间力的作用是相互的。 力的作用效果有两种： 一是改变物体的形状； 二是改变物体的运动状态。
2.一本书放在水平桌面上（如图），书受到桌面的支持力F，
渔翁拉起渔网
运动员举起杠铃
同名磁极 相互排斥
橡胶棒吸引 纸屑
我们通常将物体之间的推、拉、举、压、排斥、 吸引等都叫做物体之间的作用。
推土机推走泥土 象压跷跷板
渔翁拉起渔网
运动员举起杠铃
同名磁极 相互排斥
橡胶棒吸引 纸屑
一个物体
推土机
作用
推
另一个物体
土
渔翁
拉
渔网
运动员
举
杠铃
象
压
跷跷板
2020年中考物理总复习问题探究： 如何画力的图示和力的示意图
问题16. 如何画力的图示和力的示意图？◇学生提问如图所示，作出图中锤子对钉子的压力示意图。
老师，您看上面这个问题，要求画出锤子对钉子的压力示意图；我从课本上还看到还有种画图表示力的方法叫力的图示。
这两种画图表示力的方法是否一样，有什么区别？应该怎样画呀？◇问题探究力的图示（重要性：★★★）老师：你提到的力的图示法是通过画图把力的三要素都表示出来的方法。
我们就先了解一下力的1图示法吧。
简单地说力的图示就是用一根带箭头的线段来表示力的三要素。
如图所示，画出一辆小车受到的水平向右的大小为20N的力，具体画法如下：(1)在物体上沿力的方向画一条线段，用线段的长度表示力的大小；(2)在线段的末端画一个箭头表示力的方向；(3)用线段的起点或终点表示力的作用点。
学生：老师，我有几个疑问：第一、物体能画成一个规范的简单的图形吗？第二、线段画多长，有没有标准？第三、物体上有若干个点，一般取哪个点做为线段的起点或终点，来表示作用点呢？2老师：你学习非常细心！提的这几个问题正是我要讲的注意事项!第一、力的图示有时可以直接在物体上画；有时需要在另一位置画出物体后再画，这时一般画个正方形或长方形抽象地表示物体；第二，线段的长度并不直接表示力的大小，其长度是由我们事先画出的“标度”确定的。
如图所示，甲图中线段的长，但是它只表示了50N的力；乙图中线段短，却表示了90N的力。
原因就是甲图中的标度小，只表示10N的力；乙图中的标度大，表示了30N的力。
第三、一般用所画正方形的中点做为线段的起点，来表示力的作用点。
学生：哦，我明白了!老师，在研究力学问题时3常常对物体进行受力分析，分析物体受几个力作用，以及这几个力之间的关系，要是每个力都用力的图示法画太麻烦了，还有更简单的画法吗？怎样画？力的示意图（重要性：★★）老师：象你说的这种情况，不需要按力的图示法画，只要用一段带箭头的线段把力的作用点和方向表示出来就可以了，在物理学中称为力的示意图。
常见的力和力的运算
F2X=F4X=7.5N
F2Y+F4Y=0 F3Y=0
F3X=10N
F
X
FY F1Y+F2Y+F3Y+F4Y+F5Y=0
F=30N
∑Fy
∑F
F3 60o O
F2 60o
∑Fx
F1
三.力的分解——力的合成的逆运算 1.力的分解不是唯一的，一般按照力的作用效果分解 或按照解题的实际需要分解。 2. 合力可能大于分力，也可能等于分力，还可能小 于分力 3.力的分解有确定解的情况： a. 已知合力（包括大小和方向）及两分力的方向， 求两分力的大小 b. 已知合力及两分力的大小，求两分力的方向 c. 已知合力及一个分力的大小和方向，求另一分力 的大小和方向 d. 已知合力、一个分力的大小及另一分力的方向求 另一分力的大小—— 可能一解、两解或无解

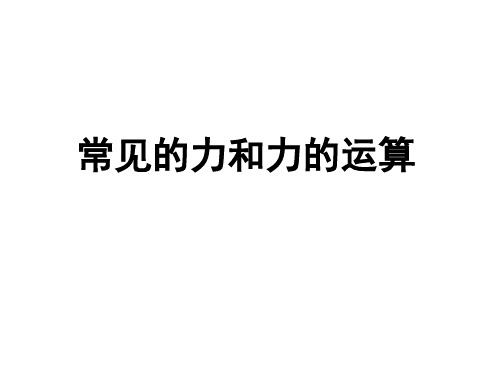

常见的力和力的运算
什么是力？力的基本特性有哪些？
• 如何求解一个未知的力？
• 力的作用效果有哪些？哪些因素会 影响力的作用效果？
• 力的分类
力的作用效果
• 使物体发生形变
使物体的运动 状态发生改变
力的图示与力的示意图
• 可以用带箭头的线段表示力。
1N
1、线段按一定比例（标度）画出， 线段的长度表示力的大小；
2、线段的指向表示力的方向；
3、线段的箭尾表示力的作用点；
4、线段所在的直线叫做力的作用线。
力的分类
• 按作用效果分：拉力、压力、浮力、支 持力、推力、阻力、向心力…… • 按性质分：重力、弹力、摩擦力……
了解：自然界中的四种基本力
引力 取决于物体质量的吸引力 由于电磁相互作用，与接 触力相对应 发生在质子和中子等强子 间，形成原子核 发生在辐射衰变中
力和力矩(课堂PPT)
N=mg=2.0×103×9.8 =1.96×104（N）
f=N=0.30×1.96×104
=5.88×103 （N） F=f=5.88×103 （N）
为了省力，可在车床底座下搁置 一些圆木或钢管，使车床在圆木 或钢管上滚动前进。
22
2.静摩擦力
（1）静摩擦实验
23
（2）静摩擦力
当一个物体相对于另一个物体有滑动趋势， 而没有相对滑动时，这个物体将受到另一个物 体的阻碍作用，这时产生的摩擦叫做静摩擦。
选择某一标度，如取10mm长的线段表示10N的力，作出 力的平行四边形，则表示F1的线段长30mm，表示F2的线段长 40mm。
用刻度尺量得表示合力F的对角线长为50mm，所以合力 的大小F=10×50/10=50N。
用角度尺量得合力F与力F1的夹角为53。 整个过程如下页动画所示。
35
36
3.多力合成
按力的性质分，有重力、弹力和摩擦力。 按力的作用效果分，有拉力、压力、支持 力、动力、阻力等。
6
二、重力
1.重力 由于地球吸引而使物体受到的力
叫做重力。
重力的方向是竖直向下的。 重力的大小G=mg。
7
例子：苹果成熟从树上落下。
8
2.重心
地球对物体的重 力作用在物体的各个 部分。从效果上看， 我们通常认为整个物 体受到的重力作用在 一个点上，这个点叫 做物体的重心。
平行四边形得
F1=G·sin F2=G·cos
47
§1.3 物体的受力分析
一、牛顿第三定律 二、物体的受力分析
48
一、牛顿第三定律
1.物体间的作用总是相互的
49
2.作用力与反作用力
我们把物体间相互作用的这一对力叫做作 用力与反作用力。如果把其中一个力叫做作用 力，那么另一个力就叫反作用力。
(中考物理)考点20 力学作图——备战2020年中考物理考点一遍过
一、作受力分析示意图对物体进行受力分析时，要正确画出力的示意图。
可以采用“三定三标”的方法，具体步骤如下：1．先确定研究对象即受力物体受到哪些作用。
2．“三定”（1）定作用点：在受力物体上面出作用点，不能画在受力物体的外面，更不能画在施力物体上。
如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。
（2）定方向：以作用点为起点，沿力的方向画线段。
注意题中关于方向的关键词如“水平”“竖直”等，并及时链接已有的力学知识，如重力方向竖直向下，摩擦力方向与物体相对运动的方向相反，压力方向与支持面垂直等。
（3）定长度：在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。
3．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。
（2）标符号：力一般用字母“F”表示，重力用符号“G”表示。
摩擦力一般用“f”表示。
（3）标数值和单位：在箭头旁边标上力的数值和单位。
4．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般重力要画在物体的重心上，压力要画在被压物体的表面上；当一个物体受多个力作用时，这几个力的作用点都要画在物体的重心上。
（2）在画力的示意图时，要正确分析物体的受力情况，若找不出一个力的施力物体，则该力一定是不存在的。
根据要求画出需要画的力，不要“画蛇添足”地画出不存在的力。
二、杠杆力臂的作法1．杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂。
2．力臂的画法一般分如下几步：①首先根据题意确定支点O；②画好动力作用线和阻力作用线，必要的时候要用虚线将力的作用线延长；③从支点O向力的作用线引垂线，画出垂足，则从支点到力的作用线的垂直距离就是力臂，力臂用虚线或实线表示，并用大括号标出力臂的长短，在旁边标上字母l1和l2分别表示动力臂和阻力臂。
总之，力臂的画法可以用以下顺口溜记住：一找点，二画线，三作垂线段，四标符号。
物理学霸笔记06力的概念及常见的三种力
弹 性 绳 的 中 点 ， 平 衡 时 弹 性 绳 的 总 长 度 为 100 cm ； 再 将 弹 性
绳的两端缓慢移至天花板上的同一点，则弹性绳的总长度
变 为 ( 弹 性 绳 的 伸 长 始 终 处 于 弹 性 限 度 内 )(
)
A ． 86 cm
B ． 92 cm
C ． 98 cm
D ． 104 cm
答案： B
解析：将钩码挂在弹性绳的中点时，由数学知识可知钩码
两 侧 的 弹 性 绳 ( 劲 度 系 数 设 为 k) 与 竖 直 方 向 夹 角 θ 均 满 足
（ 2 ）弹力方向的判断方法 ①根据物体所受弹力方向与施力物体形变的方向相反判 断。 ②根据共点力的平衡条件或牛顿第二定律确定弹力的方 向。 （ 3 ）弹力的分析与计算 首先分析物体的运动情况，然后根据物体的运动状态，利 用共点力平衡的条件或牛顿第二定律求弹力。 5 ．几种典型接触弹力的方向确认： （ 1 ）面与面接触的弹力：垂直于接触面指向受力物体 （ 2 ）点与面接触的弹力：过接触点垂直于接触面（或接 触面的切面）而指向受力物体 （ 3 ）球与面接触的弹力：在接触点与球心连线上，指向 受力物体 （ 4 ）球与球接触的弹力：垂直于过接触点的公切面，而 指向受力物体 6 ．含弹簧类弹力问题的分析与计算 中学物理中的“弹簧”和“橡皮绳”也是理想化模型，具 有如下几个特性： （ 1 ） 弹 力 遵 循 胡 克 定 律 F=kx ， 其 中 x 是 弹 簧 的 形 变 量 。 （ 2 ）轻：即弹簧（或橡皮绳）的重力可视为零。 （ 3 ）弹簧既能受拉力，也能受压力（沿着弹簧的轴 线 ）， 橡 皮 绳 只 能 受 拉 力 ， 不 能 受 压 力 。 （ 4 ）由于弹簧和橡皮绳受力时，其形变较大，发生形变
力力的概念力的图示矢量和标量三
A B
推力 作用 A 在__ 点更 容易 把门 推开
推门时力作用在不同的地方 所用的力不同
力的作用效果 与力的作用点 有关
影响力的作用效果的因素：
1、力的大小 2、力的方向 3、力的作用点 这三个因素也叫力的三要素 也就是说：只有力的三个要素 都不变，力的作用效果才不变。
二、力的图示 1. 力的三要素 大小、方向、作用点。
上一页 下一页
目 录 退 出
C. 力的作用效果只取决于力的大小和方向，与力的作 用点无关
D. 力作用在物体上，一定会使物体运动状态发生改变。
上一页
下一页
目 录
退 出
F F
2. 力的图示 为了形象、直观地表达力，我们可用 一根带箭头的线段来表示力的大小和方向。这种表示力 的方法叫做力的图示。
上一页
下一页
目 录
退 出
3. 画力的图示的步骤
20 N F
（1）选定标度（用线段的长度表示多少牛的力）； （2）从作用点沿力的方向画一条线段，根据选定的 标度和力的大小按比例确定线段的长度，并在线段上加 上刻度； （3）在线段的末端加箭头表示力的方向，箭尾在力 的作用点上，力的方向所沿的直线叫力的作用线。
上一页
下一页。
20N
60N
力的大小：60牛
力的方向：水平向右
力的作用点：作用在物体上
4.力的示意图 只要在图中按大致比例画出力的大小和方向，无需准 确画出线段的长度。例如，画物体在拉力作用下做匀速运 动的示意图。
FN Ff
.
G
F
注意：力的图示跟力的示意图不同，力的示意图侧重 于力的方向，它在力的大小、标度上没有力的图示那么严 格。
上一页 下一页
力的图示和力的示意图
力的图示和力的示意图
（2）力的示意图： 在物体上，沿着受力方向画一条带箭头的线段。 没有标度
F = 6N
F = 10N
பைடு நூலகம்
线段的起点或终点表示力的作用点
力的大小是标度的整数倍
水平向右 2N 或
6N的拉力 3N
F = 6N
力的图示和力的示意图
（1）力的图示： ①选取标度 ②在受力物体上画一点
③沿着受力方向画一条线段， 在线段末端画上箭头
线段的起点或终点表示力的作用点
力的大小是标度的整数倍
斜向上
10N的拉力
5N
F = 10N
力的图示和力的示意图
使用PPT前请参考对应“知识精讲”视频
力的图示和力的示意图
力的作用效果与力的大小、方向、作用点有关 （力的三要素）
物理学中用一根带箭头的线段来表示力 （单位长度代表力的大小）
力的图示和力的示意图
（1）力的图示： ①选取标度 ②在受力物体上画一点
③沿着受力方向画一条线段， 在线段末端画上箭头
