油层地层压力分析方案
油井沉没度影响因素分析与优化措施

油井沉没度影响因素分析与优化措施发表时间:2020-12-31T13:12:22.033Z 来源:《工程管理前沿》2020年第29期作者:郑广,于志强,李繁生[导读] 油井的沉没度会受到生产参数、以及地层条件等各方面因素的影响,而各不相同郑广,于志强,李繁生中国石油冀东油田分公司邮编:063200摘要:油井的沉没度会受到生产参数、以及地层条件等各方面因素的影响,而各不相同。
不合理的油井沉没度,不论是过高还是过低,都会对油井的生产造成一定影响。
本文就油井沉没度影响因素,以及不合理的沉没度对泵效、成产压差以及抽油机管杆载荷的影响,进行了详细介绍。
并且结合油井的实际情况,就如何优化不合理的沉没度,进行了论述。
关键词:沉没度;泵效;治理措施所谓沉没度,说的是深井泵在动液面下的深度,也可以理解为动液面到深井泵吸入口的液柱高度[1]。
这个高度对深井泵的工作效率有着直接影响。
沉没度过小或者过大,都会对泵校造成直接影响,从而影响到油井的生产。
下面就沉没度的影响因素以及优化措施进行详细介绍。
一、影响因素1.泵效当沉没度过低,会降低泵的充满系数,降低泵效。
这是由于沉没度过低,会导致井底的流动气压降低,泵吸口的压力随之降低,从而导致气体和液体比例上升,泵内的游离气体急剧增加。
泵内气体属于天然气成分,天然气是多个分气体混合而成,因此在原油中,天然气中的分气体会以某种定律进行溶解,其定律用方程式表达如下。
X(单位体积内液体中溶解的气体量)=A(溶解压力)×B(气体的溶解系数)在溶解的过程当中,B会随着压力的不断增加而减小。
而当B达到一个特定值以后,就不会再改变,这一个特定值就是压力的饱和值。
而在饱和值之下和达到饱和值之后的气体溶解度,是有所不同的。
饱和值之下,溶解度和压力是曲线增长趋势。
而达到饱和值之后,则是直线增长的趋势。
当沉没度过高时,会增加泵的充满系数。
导致抽油杆和油管发生弹性形变,这大大的降低了泵的容积效率以及有效冲程,还增加了泵的漏失量,最后导致抽油机的能源消耗增加。

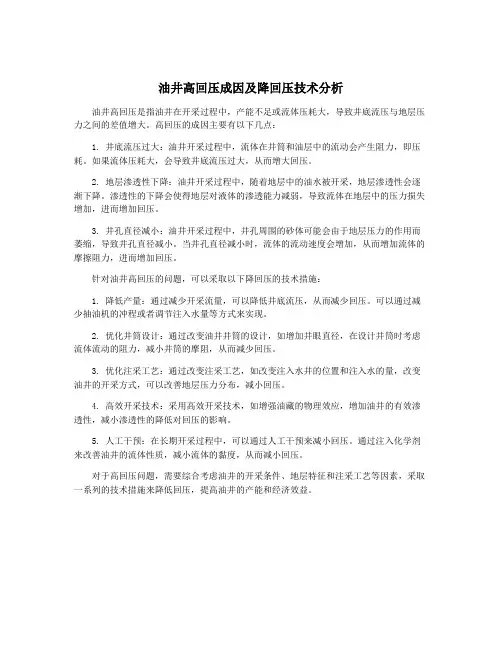

油井高回压成因及降回压技术分析

油井高回压成因及降回压技术分析油井高回压是指油井在开采过程中,产能不足或流体压耗大,导致井底流压与地层压力之间的差值增大。
高回压的成因主要有以下几点:1. 井底流压过大:油井开采过程中,流体在井筒和油层中的流动会产生阻力,即压耗。
如果流体压耗大,会导致井底流压过大,从而增大回压。
2. 地层渗透性下降:油井开采过程中,随着地层中的油水被开采,地层渗透性会逐渐下降。
渗透性的下降会使得地层对液体的渗透能力减弱,导致流体在地层中的压力损失增加,进而增加回压。
3. 井孔直径减小:油井开采过程中,井孔周围的砂体可能会由于地层压力的作用而萎缩,导致井孔直径减小。
当井孔直径减小时,流体的流动速度会增加,从而增加流体的摩擦阻力,进而增加回压。
针对油井高回压的问题,可以采取以下降回压的技术措施:1. 降低产量:通过减少开采流量,可以降低井底流压,从而减少回压。
可以通过减少抽油机的冲程或者调节注入水量等方式来实现。
2. 优化井筒设计:通过改变油井井筒的设计,如增加井眼直径,在设计井筒时考虑流体流动的阻力,减小井筒的摩阻,从而减少回压。
3. 优化注采工艺:通过改变注采工艺,如改变注入水井的位置和注入水的量,改变油井的开采方式,可以改善地层压力分布,减小回压。
4. 高效开采技术:采用高效开采技术,如增强油藏的物理效应,增加油井的有效渗透性,减小渗透性的降低对回压的影响。
5. 人工干预:在长期开采过程中,可以通过人工干预来减小回压。
通过注入化学剂来改善油井的流体性质,减小流体的黏度,从而减小回压。
对于高回压问题,需要综合考虑油井的开采条件、地层特征和注采工艺等因素,采取一系列的技术措施来降低回压,提高油井的产能和经济效益。
地层压力

地层压力(formation pressure)是指由于沉积物的压实作用,地层中孔隙流体(油、气、水)所承受的压力,又称之孔隙流体压力(pore fluid pressure)或孔隙压力(pore pressure)。
正常压实情况下,孔隙流体压力与静水压力一致,其大小取决于流体的密度和液柱的垂直高度,凡是偏离静水压力的流体压力即称之为异常地层压力(abnormal pres.sure),简称异常压力。
孔隙流体压力低于静水压力时称为异常低压或欠压,这种现象主要发现于某些致密气层砂岩和遭受较强烈剥蚀的盆地。
孔隙流体压力高于静水压力时称为异常高压或超压,其上限为地层破裂压力(相当于最小水平应力),可接近甚至达到上覆地层压力。
地层压力分类常用的指标是地层压力梯度(单位长度内随深度的地层压力增量,单位为MPa/km)和压力系数(实际地层压力与静水压力之比)。
本文来自: 博研石油论坛详细出处参考/thread-27166-1-5-1.html压力系数:指实测地层压力与同深度静水压力之比值。
压力系数是衡量地层压力是否正常的一个指标。
压力系数为0.8~1.2为正常压力,大于1.2称高压异常,低于0.8为低压异常。
摘自《油气田开发常用名词解释》压力梯度:首先理解什么是梯度:假设体系中某处的物理参数(如温度、速度、浓度等)为w,在与其垂直距离的dy处该参数为w+dw,则其变化称为该物理参数的梯度,也即该物理参数的变化率。
如果参数为速度、浓度或温度,则分别称为速度梯度、浓度梯度或温度梯度。
当涉及到压力的变化率时,即为压力梯度。
区别之处就在于,压力系数为衡量地层压力是否正常的一个指标,压力梯度为压力的变化率。
压力系数就是实际地层压力与同深度静水压力之比。
压力梯度即地层压力随深度的变化率。
地层的压力系数等于从地面算起,地层深度每增加10米时压力的增量。
压力梯度是指地层压力随地层深度的变化率。
储集层的基本特征是具孔隙性和渗透性,其孔隙渗透性的好坏、分布规律是控制地下油气分布状况、油气储量及产量的主要因素。
油气田开发基础-谢传礼 04级 09 第9章 压力和温度

16
四.折算压力的概念及其应用
在勘探开发过程中均需判断油层内流体运移方向。
由于构造变形或地形起伏的影响,往往根据绝对地 层压力值并不能判断储集层内流体运动的方向,而必 须把地层压力换算成折算压力,用折算压力才能阐明 流体在层间或层内运移的方向。
(一)概念
折算压力:为消除构造因素的影响和正确判 断地下流体的运动方向,把所测得的油层真实 压力折算到某一水平基准面上的压力。
基准面可任意选择一水平面,但通常选海平面或油 17 水界面。
(二)折算压力的应用
研究油气层内流体是否流动或其流动方向。 流体总是从折算压力高向折算压力低的方向流动。 ①静水环境
测压面为水平的,取海平面为折算平面(基准面)。
对Ⅰ层而言,1、2号井的测压面至海平面的高度相等,折算压头均为H1,即折算压 力相等,因此1、2井间液体不能流动,即在每个储集层内,流体不发生运移。
Pg Pc PD hg ( w g ) g
式中,hg—C、D点 与气-水界面的海拔 高差; w 、g—地层 条件下水、气的密 度。
15
6)泥质岩类的压欠实作用: 7)粘土矿物的成岩演变
粘土矿物的压实成岩演变中,即在蒙脱石向伊利石转化的 过程中,有大量层间水析出,成为粒间水。若排泄不畅,可 形成异常高地层压力。
20
第2节 油气层的温度
一、地下温度及其来源
(一)基本概念:
1.地温梯度:在地表上层(恒温带)以下,深度 每增加100米地温的增加值。
19
所以,在动水压力作用下,储集层内的流体沿测 压面倾斜的方向流动,并不决定于层内的绝对地层压 力,而是受折算压力所控制。无论各点的绝对地层压 力如何,水的流动方向总是从折算压力高向折算压力 低的方向流动。
油气藏动态分析: 油井压力变化分析

3.2.1油井压力变化分析
三、流压变化应采取的措施
2.低流压情况下的措施
①静压合理,抽吸参数偏大的措施:下调 参数、换小泵、间歇抽油; ②静压高,近井地层渗流条件不好的措施: 提高抽吸参数; ③静压低的措施:加强注水、下调油井工 作参数。
3.2.1油井压力变化分析
谢谢欣赏
3.井底流动压力
定义:指油井在正产生产时所测得的油层中部 压力,也是流体从油层中渗流到井底后的剩余 压力,简称流压,通常用Pwf表示。
3.2.1油井压力变化分析
一、与压力有关的概念
4.油田平均地层压力
定义:指每一个独立的开发区内,地层压力的 平均值。它反映了油层总体上地层能量的大小。
pK
pK1
pK2 pK3 ...... pKn n
3.2.1油井压力变化分析
二、压力变化分析
1.地层压力变化
地层压力变化分析,主要分析注采比是否合 理,以及天然能量发育及利用情况。
油层压力下降:注采比小于1,出现亏空,适 当提高注入量,以达到注采平衡。
油层压力上升:注采比大于1,适当提高采液 量或者减少注水量。
3.2.1油井压力变化分析
二、压力变化分析
1.地层压力变化
(1)地层压力上升的原因
①注水井配注过高; ②注水井全井或层段超注; ③相邻油井堵水; ④油井工作制度调小; ⑤油井机、泵、杆工况差。
(2)地层压力下降的原因
①注水井配注过低; ②注水井全井或层段欠注; ③油井提液; ④油井采取增产措施见效。
3.2.1油井压力变化分析
二、压力变化分析
3.2.1 油井压力变化分析
3.2.1油井压力变化分析
【学习目标】
1.了解压力的相关概念; 2.掌握引起油井压力变化的原因; 3.掌握油井压力变化应采取的措施。
油藏压力分析及油水界面确定

设计三:油藏压力分析及油水界面确定
一、目的要求
理解油藏压力及压力系统概念,了解油藏压力分布特征及油水界面物理意义,掌握压力计算及油水界面确定方法。
二、步骤及要求
首先由已知条件推导油藏压力及油水界面深度计算公式,以加深对油藏油水界面及各压力概念的理解,推导步骤要求简要明晰;其次,对油藏油层压力、折算压力、压力梯度、压力系数、油水界面等基本概念做出具体文字解释。
三、题意及图示
设A 为水井,B 为油井,油藏油水界面介于二井之间。
已知: B 井测得油层中部压力为P B ,A 井测得水层中部压力为P A ,两井储层中部高差为H AB ,原油密度为ρo ,地层水密度为ρw 。
计算B 井油层中部到油水界面的深度h (参见图5)。
注:压力单位为MPa ;h 和H AB 等深度或高度等单位为m ;油、水密度单位均为t/m 3;
静液柱压力公式P=H ×ρ/100表示(ρ为流体密度,H 为液柱高度)
公示推导如下: P A +P h =P B -P (HAB-h) (1)
P h =h ×ρo /100 (2)
P (HAB-h)=(H AB -h) ×ρw /100 (3)
P=H ×ρ/100 (4)
P HAB =H AB ×ρ/100 (5)
B
图5 某油藏压力及油水界面分布示意
ρ为流体密度(ρo为油密度,ρw为地层水密度) H为油层中部深度
P静水柱压力
联立(1)、(2)、(3)解出h
得出h=(100(PB-PA)-HAB×ρw)/( ρo-ρw)。
油井高回压成因及降回压技术分析

油井高回压成因及降回压技术分析
油井高回压现象的成因主要是油井液体从油层中抽出后,地层里的压力减少,而油井内的石油液体以及气体因为没有充分的量能够充满管道,从而形成回压现象。
在某些情况下,油井高回压问题会导致工作人员面临安全问题,因此解决该问题非常重要。
降回压技术的实施可以通过以下几个方面来实现:
1. 安装回压阀门:使用回压阀门来控制油井内的压力,从而降低回压现象。
回压阀门应该定期检查并保持在完好的状态。
2. 调节井下污水管道:如果井下污水管道的角度过小,持续的固体堆积可能会导致回压现象。
通过调整井下污水管道的角度,可以减少这种情况的发生。
3. 减少井下位置的尘土量:井下大量的尘土和固体物质可能会导致管道中的液体流动受阻,从而形成回压现象。
通过减少井下的尘土量,并提高深度排水的效率,可以有效地降低回压现象。
4. 适当增加油井内的管理压力:增加油井内的管理压力可以帮助解决回压问题,并提高油井的以下流通水平。
5. 定期维护油井设备:定期维护油井设备将是其保持最好状态,进一步降低回压现象的发生率。
总体而言,解决油井高回压现象应该采取全面性的管理,涉及到多个方面。
在实施降回压措施之前,需要对油井的具体情况进行详细的调查和分析,并根据所得数据来选定适当的解决方案。
通过定期检查和主动的维护,可以确保油井在最佳状态下的进行。
油井高回压成因及降回压技术分析

油井高回压成因及降回压技术分析
油井高回压是指油井在生产过程中存在较高的井口压力。
高回压的主要成因有以下几点:
1. 油层压力高:油井地层中的油层压力是油井产生高回压的主要因素。
当油层压力
高于井底压力时,造成了油井高回压。
2. 油井产能大:如果油井的产能较大,即每天生产的原油量较大,会导致井口压力
增加,从而形成高回压。
3. 井口阻力大:如果井口周围存在较大的阻力,如管道内壁磨损、油泥结垢等,会
产生压力损失,造成油井高回压。
降回压是指减小油井井口压力的技术措施,常见的降回压技术包括以下几种:
1. 注气提升法:通过向油井注入大量的气体,如空气、天然气等,形成气体顶部,
使油井产生气封效应,从而减小井口压力。
2. 降压阀调节法:在油井生产管道上设置降压阀,通过调节阀门的开度来控制油井
井口压力,将高压油气分流释放,从而降低井口压力。
3. 采用燃烧器排放废气法:通过将油井排放的天然气燃烧成废气,从而减小井口压力。
4. 调整生产工艺参数法:通过调整油井生产工艺参数,如减少产量、降低出砂量等,从而减小井口压力。
5. 人工降压法:通过使用特殊的工具和设备,对油井进行作业和处理,如加装人工
透平、清洁阻塞管道等手段,减小井口压力。
了解油井高回压的成因,并采取合适的降回压技术,可以保证油井的正常生产运行,
并提高产能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
z 概述 z 原始地层压力评估
y 钻前评估技术 y 随钻评估技术 y 钻后评估技术
z 油田开发过程中的地层压力预测
一、钻前评估技术
z 意义
y 无钻井资料的新探区来说,是获得孔隙压力数 据的重要途径
z 方法
y 利用地震资料预测地层孔隙压力及破裂压力
x 根据地层中声波速度和地层中孔隙压力之间的关系, 计算出地层孔隙压力。
2 计 算 dc 值 。 3. 绘制dc-H曲线图
z 一般使用半对数座标。 z 横坐标用对数座标代表dc值。纵座标用线
性座标代表井深H z dc-H曲线的组成。 z 1)正常压力带:H 越大 则dc越大 z 2)过渡带:钻速开始增加,dc逐渐变 小。 z 3)异常高压带:钻速达到最大,dc指数降
到最小并趋于稳定。
C指数法的基本计算公式.
1c
log
vh1
c 2
log
vh2
1,2--泥浆密度;
vh1,vh2--机械钻速,
c--岩石压实密度.
C值取决于岩石的压实性.对于同一岩性地层其c值
是不变的.
1
2
1
log(3.28vh1 log(3.28vh2
) )
c
C指数法检测地层压力步骤
井号
Q002 Q002 Q002 Q3 Q3 Q001A Q001A J1
井深 (m)
3560 4098 4777 3360 3990 3360 4480 3820
岩石强度法 dc 指数法预测值一实测值对比
实测压力梯
岩石强度法
Dc 指数法
度当量密度 压力梯度
误差 压力梯度 误差
(g/cm3)
(g/cm3)
t t0ecH
式中Δ t --深度为H的地层声波时差,μ s/m Δ t0 --深度为0的地层声波时差,μ s/m
c--Δ t与深度H关系直线的斜率,c<0
将上式稍作变换不难得出:
z 压实地层的声波时差正常趋势线公式
lg t AH B
z 常用的地层孔隙 压力计算公式
y 经验系数法 y Eaton法、 y 等效深度法等。
式中 Δ P—压差,Mpa; Rsmax—在过平衡钻井条件下的最大岩石
强度,kPa; ARS—平均岩石强度, kPa; RS0—压差为零时的岩石强度, kPa; a,b,c--常数。
该模型具有以下特点
z 第一, 对于低的正压差值Δ P, 它具有近似 的指数形式,这个特性可在随钻录井中得 到很好的验证。
y 利用这一规律可在钻进过程中及时发现井下异 常压力。
1)岩石强度模型的建立
z 岩石强度是根据现场随钻采集的钻井地质 数据,包括井深、钻压、转速、钻井液密 度、排量、钻头扭矩、钻头特性及地层岩 性等参数来评估岩石强度
z 用岩石强度与地层孔隙压力之间的关系模 型来计算地层孔隙压力。
(1)岩石强度模型
(2)对公式可作进一步简化得
RS
A
W N R (Bs )r3
(
Ed
)
r1
(
Q Dh Dn
)r2
f
(t)
f (t ) ( Ni )r4 eT 200
其中 ε —转速指数,无因次 r1,r2,r3,r4--系数。
2)地层孔隙压力与岩石强度关系模型的建立
z 岩石强度与井底压差的关系
根据现场大量录井资料、地质资料和测试资料, 回归得出岩石强度与井底压差的关系如下
式中 Gp-- 地层孔隙压力梯度当量泥浆密度,g/cm3; ECD--钻井液当量循环密度,g/cm3; TVD--垂直井深,m; Δ P--井眼中钻井液柱压力与孔隙压力之差,MPa; Cf--单位换算系数。
4)现场应用
z 在新疆塔西南巴楚地区琼002井、琼001A井、伽1井和琼3井,对岩石 强度法进行实验,将其试验结果与现场地层测试资料分别进行了对比
6.33
1.20
1.24
3.33
1.36
13.33
5)特点
y 岩石强度法通过在渤海油田和新疆塔西南油田 两探区多口井的现场试验,具体可归纳出如下 特点:
y 克服了常用的dc指数法的不足,考虑了钻头类型、钻 头水力工况及水力因素的影响;不需建立趋势线,人 为影响因素少。
y 岩石强度法是建立在对岩石物性的研究的基础上的, 从理论上讲,它对所检测地层岩性没有太严格的限制, 它的使用范围广。
声波时差曲线
1)经验系数法
z 计算公式
Gp
A t t n
B
式中 Gp-井深H处的地层压力当量密度,g/cm3
Δ t--井深H处的实测声波时差值,μ s/m
Δ tn --井深H 处正常趋势值,μ s/m
A--图板中正常趋势线斜率
B--图板中正常趋势线截距
z 适用条件
y 有过一定数量地层压力实测数据的地区
ARS RS0 f3 (p) f3(p) a arctg[bp c] d
可根据邻井或本井上部井段录井数据, 确定式中的参数a,b,c,d的值。
y 根据录井资料,计算出岩石强度与其对应的井 底压差数据,对所的数据进行曲线拟合,可得如 下函数关系模型:
p a tg{ [( ARs RS0 ) /(RS max / RS0 )] c} b
密度 埋深 孔隙压力增高,孔隙度 增大。岩石的密度减小, 地震波的速度降低 地震波速随深度的增加 而明显减小可认为可能 是高压异常的反映
二、 随钻评估技术
z 随钻检测的意义
y 利用钻井过程中随钻测量得到的钻井参数及地 质资料来评估地层孔隙压力
z 常用方法
y dc指数法 y 标准化钻速法 y 机械钻速法 y 页岩密度法 y 西格马法 c指数法 y 岩石强度法
z 第二,当Δ P为高值时,岩石强度达到最大 值,这种性质在实验室对页岩作三轴实验 时得到了证明。
z 第三,在欠平衡钻井条件下,Δ P的微小变 化可引起岩石强度显著的变化,也就是说 本模型对异常压力地层反应非常敏感。
3) 地层孔隙压力计算
z 有了井底压差就可以用下式来计 算地层孔隙压力梯度。
Gp ECD p /(TVD Cf )
三、 钻后评估
z 意义
y 利用钻后的测井资料和钻井地质资料评价地层 孔隙压力的技术。
z 特点
y 测井评价是地层孔隙压力评价的有效方法之一 y 其方法简单、精度高,得到广泛的应用。
z 常用评价地层孔隙压力的测井方法
y 声波测井法 y 感应电导率测井法 y 密度测井法 y 中子测井法
z 声波在岩石中传播时,同时产生纵波和横波. 纵波波速均为横波的1.73倍,能较先到达接 收装置,目前声波测井主要研究纵波在地层 中的传播规律.
z 根据实际钻速和泥浆密度,求出各岩层的压 实性系数c值.
z 在钻遇可能的压力过渡带时,求出使钻速恢 复到正常压力段作序的泥浆密度,也叫达到 新平衡所需的泥浆密度.
z 计算出泥浆密度增量. z 根据本地区的正常压力,计算要求的孔隙压
力.
使用c指数法的注意事项
z 泥浆密度的确定.在计算c 指数和地层压力时,应采用井底 压力当量泥浆密度.
•
dc 指数法测量地层压力原理
z 在正常压力地层,随着井深的
dc
增加,对泥页岩而言,钻时逐
渐增大,dc指数也逐渐增大,
在录井图上表现为随井深增加
dc指数逐渐增大的趋势。
z 在异常高压井段,钻时相对减 少,dc指数也相应减少。在dc 指数--井深图上,表现为向左 偏离了正常趋势。
z 利用这一规律,可根据dc指数 偏离正常趋势多少来计算地层 H
z 钻遇压力过渡带时,为避免很快钻遇高压过渡带,往往把钻
压转速降低,已达到减慢钻速的目的.在这种情况下,用c指
数法监测地层压力需要对机械钻速加以校正,修正公式如
下:
vh Ke P N 'a
z 当泥浆密度较底时,c值对地层压力变化很敏感,只要地层压 力稍有变化,C值变化很大.计算C值时不要选用压力过度带 的数据来计算,应在正常压力井段或地层压力基本不变的 井段计算C值,同时,还可用实测压力加以校核
4. 作dc指数正常趋势线。
z 作图法:在正常压力井段通过绝大多数点 画一条斜直线,在直线上任取两点即可写
出正常趋势线方程。
dc=b+ah
及式
dc=10ah+b
式中: H-井深。
a-正常趋势线斜率
b-正常趋势线截距。
z 解析法:在正常压力井段,用回归法求出dc-H之 间的回归方程。
5.求地层压力:
判别出地层的性质.
1.声波测井法
z 地层声波时差与孔隙度的关系
t tma
t f tma
式中 φ -- 岩石孔隙度,%;
Δ t--岩层声波时差测量值,μ s/m; Δ tma --岩层骨架声波时差,μ s/m;
Δ tf--岩层孔隙中的流体声波时
差,μ s/m 。
z 地层声波时差与孔隙度在正常压实的地层 中的相似公式:
z 纵波在地层中传播速度表示如下:
z
式中
v2
E
e
(1
1 )(1 2)
z --岩石波松比.
z 从上式可以看出,纵波传播速度与岩石密度. 弹性系数等有关.而岩石密度和弹性系数又 取决于岩石性质.结构.空隙度以及埋藏深度 等.因此,不同的地层岩性就有不同波速.这样, 只要能测得声波在地层中的传播速度,就能
dp指数法
1.dc指数法
y dc指数法是在机械钻速法的基础上提出来
y 模式
dc
lg( 3.282) NT
n
lg( 0.684W ) m
