液限和塑限实验报告
液限和塑限试验报告
31245图4-1锥式液限仪（单位：mm ） 1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座实验三 液限和塑限试验实验人： 学号：一、概述粘性土的状态随着含水率的变化而变化，当含水率不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水率称为界限含水率。
土从流动状态转到可塑状态的界限含水率称为液限L w ；土从可塑状态转到半固体状态的界限含水率称为塑限p w ；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时的界限含水率称为缩限s w 。
土的塑性指数p I 是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此，粘性土常按塑性指数进行分类。
界限含水率试验要求土的颗粒粒径小于0.5mm ，且有机质含量不超过5%，且宜采用天然含水率试样，但也可采用风干试样，当试样含有粒径大于0.5mm 的土粒或杂质时，应过0.5mm 的筛。
二、液限试验液限是区分粘性土可塑状态和流动状态的界限含水率，测定土的液限主要有圆锥仪法、碟式仪法等试验方法，也可采用液塑限联合测定法测定土的液限。
这里介绍圆锥仪液限试验。
圆锥仪液限试验圆锥仪液限试验就是将质量为76g 圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s 恰好沉入土中10mm 深度，此时试样的含水率就是液限。
1、仪器设备（1）圆锥液限仪（图4-1），主要有三个部分：①质量为76g 且带有平衡装置的圆锥，锤角30°，高25mm ，距锥尖10mm 处有环状刻度；②用金属材料或有机玻璃制成的试样杯，直径不小于40mm ，高度不小于20mm ；③硬木或金属制成的平稳底座；（2）称量200g 、最小分度值0.01g 的天平； （3）烘箱、干燥器；（4）铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5mm 标准筛、研体等设备。
2、操作步骤（1）选取具有代表性的天然含水率土样或风干土样，若土中含有较多大于0.5mm 的颗粒或夹有多量的杂物时，应将土样风干后用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，然后再过0.5mm 的筛。
液塑限测定仪实训报告
一、实验目的1. 熟悉液塑限测定仪的结构、原理及操作方法。
2. 掌握液塑限测定仪在土工试验中的应用。
3. 通过实验，提高学生对土力学基本理论的掌握程度。
二、实验原理液塑限测定仪主要用于测定土壤的液限和塑限，从而计算塑性指数和液性指数，作为对土性质和地基承载力的评价依据。
液限是指细粒土呈可塑状态的上限含水量，塑限是指细粒土呈现可塑状态的下限含水量。
实验原理：将土样放入液塑限测定仪中，通过圆锥体在土样中的下沉深度与含水量之间的关系，确定液限和塑限的值。
三、实验仪器及材料1. 液塑限测定仪2. 电子秤3. 烘箱4. 称量碗5. 调土碗6. 调土刀7. 土样（细粒土）四、实验步骤1. 土样准备：将土样烘干，过筛，称取200g土样，放入称量碗中。
2. 液限测定：（1）将土样放入调土碗中，加入蒸馏水，使土样的含水量分别控制在液限、略大于液限和二者的中间状态。
（2）用调土刀调匀土样，盖上湿布，放置18小时以上。
（3）将制备好的土样装入液塑限测定仪的土样杯中，用调土刀压密土样。
（4）将圆锥体放入土样杯中，启动液塑限测定仪，记录圆锥体下沉10mm和2mm时的含水量，即为液限和塑限。
3. 塑限测定：（1）将土样放入调土碗中，加入蒸馏水，使土样的含水量分别控制在液限、略大于液限和二者的中间状态。
（2）用调土刀调匀土样，盖上湿布，放置18小时以上。
（3）将制备好的土样装入液塑限测定仪的土样杯中，用调土刀压密土样。
（4）将圆锥体放入土样杯中，启动液塑限测定仪，记录圆锥体下沉2mm时的含水量，即为塑限。
4. 计算塑性指数和液性指数：（1）塑性指数 = 液限 - 塑限（2）液性指数 = （含水量 - 塑限）/ 塑性指数五、实验结果与分析1. 液限：根据实验数据，本组液限为XX%。
2. 塑限：根据实验数据，本组塑限为XX%。
3. 塑性指数：根据实验数据，本组塑性指数为XX。
4. 液性指数：根据实验数据，本组液性指数为XX。
分析：本组液限、塑限、塑性指数和液性指数符合实际土样性质，实验结果可靠。

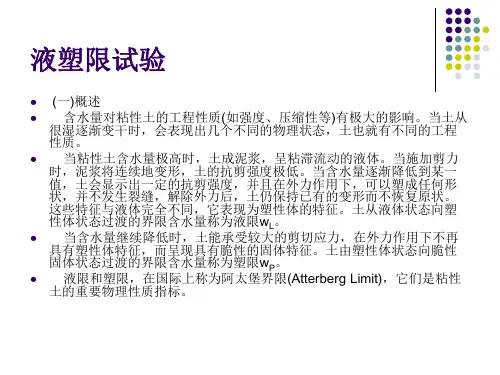

液塑限试验报告
一、土的液塑限联合测定试验的概述细粒土随着土中含水量的不同，分别处于各种不同的状态。
1911年瑞典农学家阿太堡将土从液态过渡到固态的过程分为五个阶段，规定了各个界限含水量，称为阿大堡限度。
土的界限含水量和土的机械组成、土粒的矿物成分，比表面积、表面电荷强度等一系列因素有关，是这些因素的综合反映。
塑性高表示土中胶体粘粒含量大，同时也表示粘土中可能含有蒙脱石或其他高活性的胶体粘粒较多。
因此，界限含水量尤其是液限、较好地反映出土的某些物理力学特性，如压缩性、胀缩性等，对工程来说，有实用意义的主要是土的液限、塑限和缩限。
液限是土可塑状态的上限含水量，塑限是土可塑状态的下限含水量。
含水量低于缩限，水分蒸发时土体积不再缩小。
事实上，上从粘滞流动状态到可塑状态、从可塑状态到半固体状态的性质和直观变化都是渐变的。
因此，在两者之间建立确定的界限都带有一定的任意性。
也就是说，其他的物质例如水从液态变到气态或从液态变到固态有直观的温度临界点，而上随含水量的变化从一状态到另一状态元明显可见的含水量临界点，这就促使各国、各行业土木工程人员实行行业约定和规范，先后发展用碟式仪法。
圆锥仪法、搓条法以及联合测定法来区分和测定土的界限含水量。
我国通用圆锥仪法测土的液限含水量，搓条法测土的塑限含水量，或联合法测土的液限和塑限含水量。
但各行业间由于历史原因，用同样方式测试时，所采用的仪器的具体尺寸、质量和测试标准不相同，这是测试工作者和应用人员必须注意的问题。
二、土的液塑限联合测定试验的优点土的液塑限指标是细粒土进行分类和定名的最基本指标,在岩土工程中,液塑限指标的准确性涉及土壤定名的正确性,同时影响土样状态的确定,进而影响到土的承载能力的确定。
所以正确地确定土壤的液塑限指标对工程具有很重要的意义。
液塑限联合测定法具有操作简单,所测数据比较稳定,标准易于统一等优点,因此应用越来越广泛。
三、土的液塑限联合测定试验的一些问题（1）土膏的制备土膏应充分调匀,不调匀会影响测试数据的准确性。
液塑限试验
8．强度评定
(1)评定路段试样的平均强度R应满足下式的要求
承载比(CBR)试验方法
所谓CBR值，是指试料贯人量达2.5mm或5.0mm时，单位压力与标准碎石压
绘a、b、c三点含水量的h-w图，连此三点，应呈一条直线。如三点 不在同一直线上，要通过a点与b、c两点连成两条直线，根据液限 (a点含水量)在h—wl图上查得hp，，以此hp 再在h-wl图上的ab及ac 两直线上求出相应的两个含水量，当两个含水量的差值小于2％时， 以该两点含水量的平均值与a连成一直线。当两个含水量的差值大 于2％时，应重做试验。 在h-wl图上，查得纵坐标人土深度h=20mm所对应的横坐标的含 水量w即为该土样的液限含水量wl.
土和粗粒土)试件的无侧限抗压强度，室内配合比设计试验及现场检 测。 2．取样频率 在现场按规定频率取样，按工地预定达到的压实度制备试件。 3．仪器设备 4．试件制备 (1)试料准备 将具有代表性的风干试料用木锤和木碾捣碎，如试料为粗粒土，则除 去大于40mm的颗粒备用；如试料为中粒土，则除去大于25mm或 20mm的颗粒备用；如试料为细粒土，则除去大于10mm的颗粒备用。 取有代表性的试料测定其风干含水量。
无机结合料击实试验
(3)超尺寸颗粒的校正 当试样中大于规定最大粒径的超尺寸颗粒的含量为5％-30％时，
按要求对试验所得最大于密度和最佳含水量进行校正。
无机结合料击实试验
6.精确度或允许误差 2次试验最大密度的差值不应超0.05g/cm3(稳定细粒土)或
0.08g/cm3(稳定中粒土和粗土)，最佳含水量的差值不应超过0.5％ (最佳含水量小于10％)或1.0％(最佳含水量大于10％)。
石灰稳定工业废渣混合料组成设计
液限塑限实验报告
一、实验目的1. 了解液限和塑限的概念及意义；2. 掌握液限和塑限实验的操作步骤；3. 学会根据实验结果确定土的液限和塑限；4. 提高对土的物理性质的认识。
二、实验原理液限和塑限实验是土力学实验中的一项基本实验，用于测定土的液限和塑限，进而确定土的液塑限指标。
液限是指土样在自由状态下，从流动状态转变为塑性状态的含水率；塑限是指土样在自由状态下，从塑性状态转变为半固态状态的含水率。
三、实验仪器与材料1. 仪器：液塑限联合测定仪、称量瓶、干燥箱、电子天平、蒸馏水、滤纸等；2. 材料：土样。
四、实验步骤1. 土样的准备：称取土样50g，放入称量瓶中，置于干燥箱中烘干至恒重，取出后放入干燥器中冷却至室温，称量后计算含水率；2. 制备土样：根据土样的含水率，按液限、塑限以及二者中间状态分别制备三种不同含水率的土样；3. 液限测定：将制备好的土样放入液塑限联合测定仪的样品筒中，加入适量的蒸馏水，搅拌均匀后，使土样达到液限状态，记录此时土样的含水率；4. 塑限测定：将液限测定后的土样取出，置于滤纸上，轻轻拍打，使土样达到塑限状态，记录此时土样的含水率；5. 结果计算：根据实验数据，计算液限和塑限。
五、实验结果与分析1. 实验结果：液限：25.5%塑限：16.0%2. 结果分析：根据实验结果，该土样的液限为25.5%，塑限为16.0%。
根据液塑限指标，可以判断该土为粘土类土，具有较好的塑性。
六、实验结论1. 通过本次实验，掌握了液限和塑限实验的操作步骤；2. 能够根据实验结果确定土的液限和塑限；3. 提高了土力学实验技能，为今后从事土工工程实践奠定了基础。
七、实验注意事项1. 实验过程中，应注意土样的均匀性，避免因土样不均匀导致实验结果误差；2. 液限和塑限实验过程中，应确保土样的含水率达到要求，避免因含水率过高或过低导致实验结果误差；3. 实验过程中，应注意液塑限联合测定仪的校准，确保实验结果的准确性。
八、实验总结本次液限塑限实验，通过对土样的液限和塑限进行测定，掌握了液限和塑限实验的操作步骤，提高了土力学实验技能。
土工实验报告(液塑限)
土工实验指导书及报告测定土的液限和塑限（锥式仪法和搓条法）一、基本原理在界限含水率中，意义最大的是从粘流状态过渡到粘塑状态的液限(w L)和从塑态过渡到半固态的塑限(w p)。
土的塑性指数是液限与塑限之差(Ip＝w L-w p)，是表示土的塑性强弱的指标。
对于液限的测定，我国广泛使用的是锥式液限仪，圆锥质量76g，锥角30°，距锥尖10mm 处刻有一环形线。
当锥在自重作用下沉入土中的深度恰为10mm时，则认为此时的含水率就为液限。
土的塑态与固态间的界限含水率称土的塑限。
塑限的测定依据主要是根据土处于塑态时可塑成任意形状且不产生裂纹；处于固态时则很难搓成任意形状，若勉强为之，则土面要发生裂纹或断折等现象。
以这两种物理状态为待征，确定塑态和固态的界限。
也就是说，当土被搓成一定粗细的土条且表面开始出现裂纹时的含水率，即为塑限。
此外，我国还采用圆锥式液塑限联合测定仪测定液限和塑限。
它是用瓦氏圆锥仪在专门的仪器上测定土在不同含水率时的圆锥入土深度，在双对数坐标纸上绘成圆锥入土深度与含水率的关系直线。
在直线上分别查得圆锥入土深度为17mm、l０mm和2mm时的相应含水率，即为碟式仪液限（等效）、锥式仪液限和塑限。
二、锥式液限仪测定液限（一）仪器设备1、铝盒、调土杯及调土刀2、锥式液限仪(如图)；3、天平：感量为0.01g；4、筛：孔径为0.5mm；5、磁钵和橡皮头研棒；6、烘箱；7、干燥器。
（二）操作步骤1、制备土样取天然含水率的土样50g捏碎过筛；若天然土样已风干，则取样80g研碎，并过0.5mm 筛；加蒸馏水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。
2、装土样于调土杯中将备好的土样再仔细拌匀一次，然后分层装入试杯中；用手掌轻拍试杯，使杯中空气逸出；待土样填满后，用调土刀抹平上面，使之与杯缘齐平。
3、放锥（1）在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，并保持锥体垂直，使锥尖与试样面接触，轻轻松开手指，使锥体在其自重作用下沉入土中；注意，放锥要平稳避免产生冲击力。
液限塑限联合测定报告
液限塑限联合测定报告一、实验目的本实验旨在通过液限、塑限实验，了解土壤的物理力学性质，并学习如何进行液限、塑限的测定及其相关数据的处理。
二、实验仪器与材料仪器：液限仪、塑限仪、烘箱、天平。
材料：本实验所用土样为粉土。
三、实验步骤1. 液限实验（1）取适量干土样，使其含水率达到可塑状态。
（2）将土样放入液限仪的滑块上，滚动调整液压顶杆使土样受到35次敲击后出现指压沟。
（3）确定初始高稠土样的含水量。
（4）调节液压顶杆使土样被打成团。
（5）每隔10次敲击，用爪子取一个小球，放在平板上推拉，直到两端接近170mm时，球断裂，记录液压顶杆移动的距离。
（6）在液限实验中，人手操作的影响很大，应多次取样，并取平均值。
（1）按照液限实验的方法，制备合适的土样。
（2）将土样放入塑限器的模具中，打平压实，露出边沿。
（3）从侧面将模具慢慢打开，去掉边沿，转动模具使土样分离，取出土样。
（4）将土样放入烘箱中，烘干，称重，记录重量。
（5）计算塑限值。
四、实验结果样品编号 | 液限值 | 含水率-|-|-1 | 37 | 25.8%2 | 35 | 27.4%3 | 36 | 26.6%4 | 36 | 26.4%平均值 | 36 | 26.5%2. 塑限实验结果如下：五、实验分析及讨论1. 液限是指土壤在特定情况下失去流动性的含水率，液限值越小，土壤的流动性越好。
2. 塑限是指土壤在可塑性状态下受约束形变的最大程度，塑限值越大，土壤的可塑性越高。
3. 本次实验结果表明，粉土的液限值比较一致，塑限值较为均匀。
4. 液限、塑限测试需要严格控制实验条件，如操作者对实验结果的影响，土样制备的条件等。
六、结论本次实验通过液限、塑限实验对粉土样品的物理力学性质进行了测试，得出了液限值和塑限值。
结果表明，粉土的液限值比较一致，塑限值较为均匀。
液限塑限实验报告
液限塑限实验报告液限塑限实验报告引言液限塑限实验是一种常用的实验方法，用于确定土壤的液限和塑限。
液限和塑限是土壤工程中重要的指标参数，对于土壤的工程性质和工程设计具有重要影响。
本实验旨在通过实验手段来测定土壤的液限和塑限，并对实验结果进行分析和讨论。
实验原理液限是指土壤在一定条件下，由塑性变为液性的含水量。
塑限是指土壤在一定条件下，由液性变为塑性的含水量。
液限和塑限的测定通常采用塑限仪进行。
塑限仪由一个圆形的塑料容器和一个固定在容器上的刮板组成。
实验中，将土样与适量的水混合，然后在塑限仪上进行刮削，当土样从塑性变为液性时，记录下刮削的次数和相应的含水量，即可得到液限和塑限。
实验步骤1. 准备工作：清洁塑限仪和刮板，准备土样和所需的量筒、天平等实验器材。
2. 取一定质量的土样，加入适量的水，搅拌均匀，使土样达到塑性状态。
3. 将土样放入塑限仪中，用刮板进行刮削，每次刮削后将土样收集起来。
4. 持续进行刮削，直到土样从塑性变为液性为止，记录下刮削次数和相应的含水量。
5. 重复以上步骤，进行多次实验，取平均值作为最终结果。
实验结果与分析通过多次实验得到的数据，可以计算出土壤的液限和塑限。
液限是土壤含水量的一个重要指标，代表了土壤的流动性和可塑性。
塑限则代表了土壤的可塑性和可变性。
实验结果的准确性和可靠性对于土壤工程设计和施工具有重要意义。
实验中，我们可以观察到土样在刮削过程中的变化。
初始状态下，土样呈现出塑性的特征，随着刮削的进行，土样逐渐变得流动起来，直到达到液性状态。
通过记录下刮削次数和相应的含水量，可以得到液限和塑限的数值。
实验中还可以对不同土样进行比较，分析其液限和塑限的差异。
不同土壤的液限和塑限数值不同，这与土壤的物理性质和成分有关。
通过对比不同土样的液限和塑限，可以了解土壤的工程性质和适用范围。
结论通过本次液限塑限实验，我们成功地测定了土壤的液限和塑限。
液限和塑限是土壤工程中重要的指标参数，对于土壤的工程性质和工程设计具有重要影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液限和塑限实验报告
专业班级学号姓名同组者姓名（写一个）实验编号 100003 实验名称液限和塑限实验
实验日期批报告日期成绩
一、实验目的
测定土的含水率，以了解土的含水情况，是计算土的孔隙比、液性指数、饱和度及其它物理力学性质不可缺少的一个基本指标。
测定土的液限和塑限，与天然含水率实验结合，可用以计算土的塑性指数和液性指数，并作为粘性土分类以及估算地基土承载力的一个依据。
二、实验原理
圆锥仪液限实验就是将质量为76g的圆锥仪放在式样表面，使其在自重作用下沉入土中，若圆锥仪超过5s恰好沉入土中10mm深度，此时式样含水率是液限
三、实验仪器
含水率试验仪器：烘箱、分析天平、干燥器、铝制称量盒、削土刀和匙等。
塑限试验仪器：毛玻璃板、钢棒、调土刀、调土皿、滴瓶、吹风机等。
液限试验仪器：手提锥式液限仪。
液塑限联合测定仪用于联合测定土的液塑限。
四、实验步骤
（1）取有代表性的天然含水率或风干土样进行试验。
（2）将制备好的土样充分搅拌均匀，分层装入土样试杯。
（3）接通电源，调平机身，打开开关，装上锥体。
（4）将装好的土样的试杯放在升降座上，手推升降座上的拨杆，使试杯徐徐上升，土样表面和锥体刚好接触，然后开始记录数据。
（5）去掉锥尖入土处的凡士林，取10g以上的土样两个，分别放入称量盒内，称重（准确至），测定其
含水量1w、2w（计算到%）。
计算含水量平均值w。
（6）重复（2）至（4）步骤，对其它两含水率土样进行试验，测其锥入深度和含水率。
五、注意事项
（1）在试验中，锥连杆下落后，需要重新提起时，只须将测杆轻轻上推到位，便可自动锁住。
（2）试样杯放置到仪器工作平台上时，需轻轻平放，不与台面相互碰撞，更应避免其他金属等硬物与工作平台碰撞，有助于保持平台的平度。
（3）每次试验结束后，都应取下标准锥，用棉花或布擦干，存放干燥处。
六、实验数据记录与处理
圆锥下沉深度与含水率关系图
表4-3
液塑限联合测定法试验记录表工程名称试验者工程编号计算者试验日期校核者。
