ZELK智能变压器风冷控制装置说明书（V1.0）ZELK智能变压器风冷控制装置目录一、产品概述 (1)二、功能特点 (1)三、技术参数 (1)四、规格说明 (2)五、工作原理 (2)六、设计说明 (3)七、质量保证 (4)八、订货须知 (4)一、产品概述电力变压器在运行时，铁心、线圈和金属结构件中均要产生损耗，这些损耗将转变为热量而引起变压器发热和温度升高。
油浸电力变压器一般采用A级绝缘材料，它的允许温度为105℃，因此，变压器运行时的温度是有限值的，过高的温度会使变压器效率降低、绝缘老化和实用寿命缩短，可见变压器冷却装置的可靠运行对于变压器的正常运行十分重要。
目前，风冷却方式是大型电力变压器最常用的散热方式之一，风冷却器运行状况一般由控制柜来完成。
控制柜一般仍配用传统的继电器控制方式，继电器控制方式是用导线把继电器、接触器、开关的触点等按一定的逻辑关系连接起来形成控制逻辑，控制系统的连线多而复杂，且体积大、功耗高，一旦系统设计完成后，若想改变或增加功能将十分困难。
此外继电器的触点数量有限，其灵活性和可扩展性也受其本身结构及生产工艺所制约。
因此，变压器冷却控制柜技术由传统型向智能型发展。
传统风冷控制箱有以下缺点：1、逻辑控制回路由大量电磁继电器组成，控制回路复杂、可靠性低、故障率高、维护量大；2、冷却器状态固定，不能根据负荷、温度灵活调整，能耗高，寿命短；3、单电源控制方式，一旦控制电源故障，就会造成冷却器全停故障；4、当变压器温度在设定的投切温度阀值附近波动时，会造成风冷装置的频繁投切；5、无法实现与中央控制室的通讯。
ZELK系列变压器智能风冷控制装置是我公司在总结了国际国内大量的研究成果和用户、设计单位的意见基础上研发出的新型智能装置，在功能、原理、可靠性相对于传统产品有重大改进，对变压器整个冷却系统实现最优控制，达到节约能源和延长散热器实用寿命的目的，是传统变压器风冷控制装置的理想更新换代产品。
变压器冷却风机控制柜电气二次原理图.1
制图
工艺
设计
135
QF2 D32
13
QF1 D32
11 DZ47-63
风冷控制柜 电气接线图
处数 标记 文件号 签 字
12 DZ47-63
L1/12-2 L3/12-6
L1 L2 L3
15/31-A1 5/19-A1,33-14
15/X-3 N/7-2,32-A2
35/33-A1 5/31-14 N/31-A2,33-A2
20 KM2
19 KM1
L/11-2,20-23 5/31-14,20-A1 L/19-23,21-23 5/19-14,21-A1 L/20-23,22-23 5/20-14,22-A1 L/32-23,23-23 5/21-14,23-A1 L/22-23,24-23 5/22-14,24-A1 L/23-23 5/23-A1,39-A1
型号规格
风冷控制柜 电气接线图
X
1 17 2 19 3 15 43 5 31 63 7 33 8L 95 10 23 11 24 12 13 14 15 16 17 18 19 20
远 传
温 控
强 制
故 障 输 出
6 3 7 红色 1 2 绿红各1只 2 6 6 6 6 1 1 数量 备 注
SFZ11-8000/35
出
QF1 L1
L S1
S2
当地 11
SB1
13
SB2 KZ1
手动 1
远方
1X1 17
自动
1X4 3 1X6
55℃ 65℃ KZ3
θ
θ
1X5
1X7
19
33
1X2
31
KZ2
AD-BFK型变压器风冷智能控制柜说明书1001
AD-BFK型变压器风冷智能控制柜使用说明书目录一、概述∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2二、引用标准∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2三、型号说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙3四、使用条件∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4五、技术参数∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4六、电气原理∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5七、功能特点∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙8八、外形尺寸∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙10九、订货须知∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙11一、概述变压器在运行过程中，绕组中的铜耗和铁芯中的铁耗都转变为热能，使变压器各个部分的温度升高，变压器的绝缘老化程度决定了其使用寿命，绝缘老化主要受温度变化的影响。
变压器智能风冷控制技术研究及设备研制

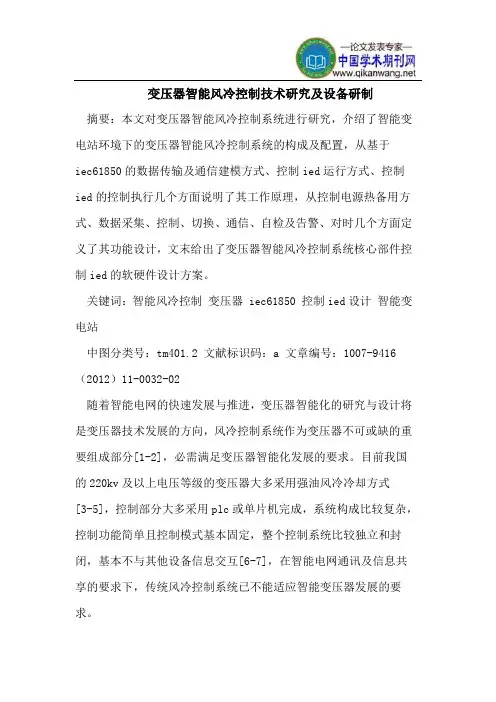

变压器智能风冷控制技术研究及设备研制摘要：本文对变压器智能风冷控制系统进行研究，介绍了智能变电站环境下的变压器智能风冷控制系统的构成及配置，从基于iec61850的数据传输及通信建模方式、控制ied运行方式、控制ied的控制执行几个方面说明了其工作原理，从控制电源热备用方式、数据采集、控制、切换、通信、自检及告警、对时几个方面定义了其功能设计，文末给出了变压器智能风冷控制系统核心部件控制ied的软硬件设计方案。
